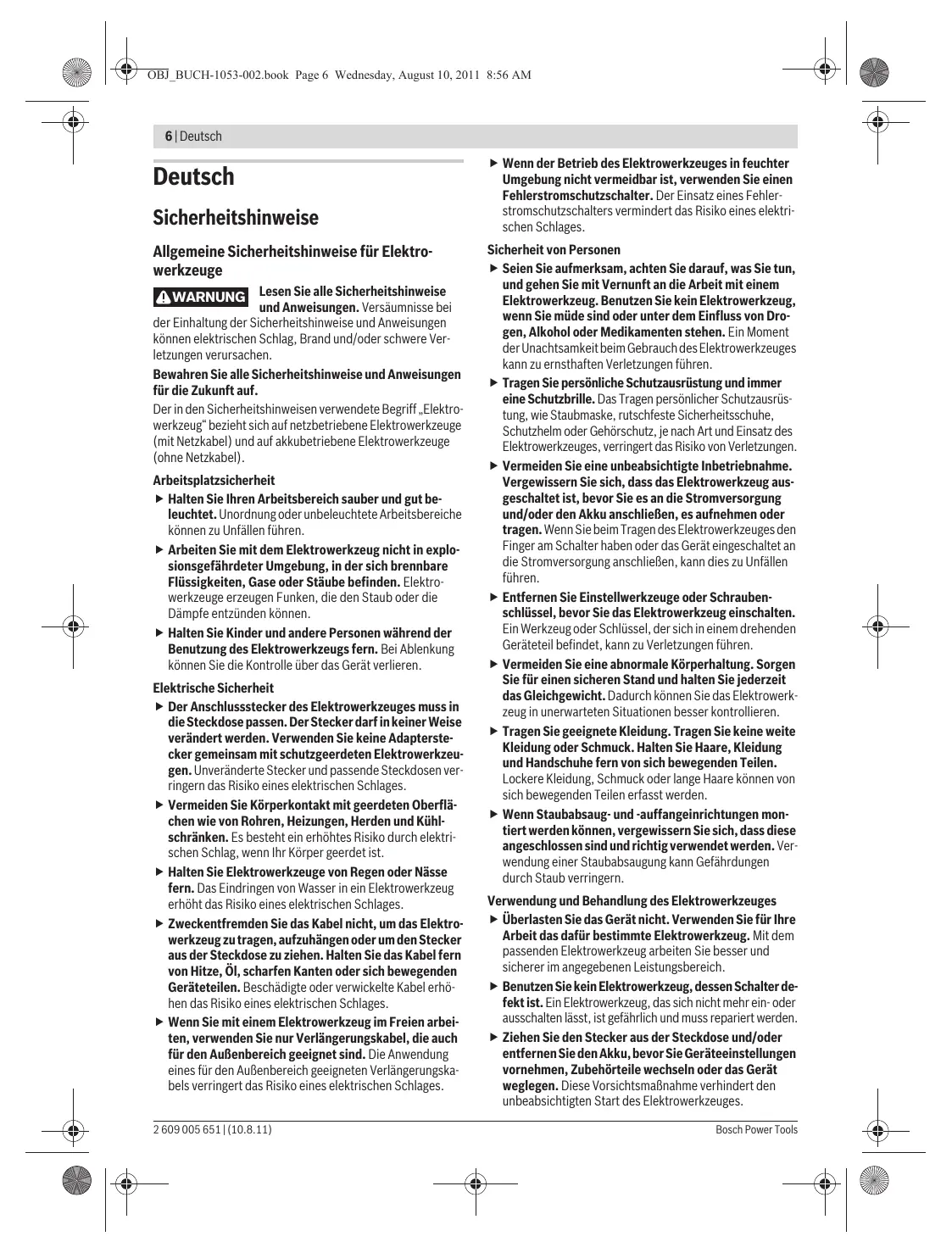

PST 1000 PEL 2 609 005 651 | (10.8.11) OBJ_BUCH-1053-002.book Page 6 Wednesday, August 10, 2011 8:56 AM 6 | Deutsch Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Arbeitsplatzsicherheit f Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. f Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. f Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit f Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. f Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. f Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. f Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. f Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. 2 609 005 651 | (10.8.11) f Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. Sicherheit von Personen f Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. f Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. f Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. f Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. f Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. f Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. Verwendung und Behandlung des Elektrowerkzeuges f Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. f Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. f Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. Bosch Power Tools OBJ_BUCH-1053-002.book Page 7 Wednesday, August 10, 2011 8:56 AM Deutsch | 7 f Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. f Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. f Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. Service f Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Stichsägen f Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. f Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr. f Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt. f Achten Sie darauf, dass die Fußplatte 7 beim Sägen sicher aufliegt. Ein verkantetes Sägeblatt kann brechen oder zum Rückschlag führen. f Schalten Sie nach Beendigung des Arbeitsvorgangs das Elektrowerkzeug aus und ziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn dieses zum Stillstand gekommen ist. So vermeiden Sie einen Rückschlag und können das Elektrowerkzeug sicher ablegen. f Verwenden Sie nur unbeschädigte, einwandfreie Sägeblätter. Verbogene oder unscharfe Sägeblätter können brechen, den Schnitt negativ beeinflussen oder einen Rückschlag verursachen. Bosch Power Tools f Bremsen Sie das Sägeblatt nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt kann beschädigt werden, brechen oder einen Rückschlag verursachen. f Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen. f Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. f Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt, bei fester Auflage Trennschnitte und Ausschnitte in Holz, Kunststoff, Metall, Keramikplatten und Gummi auszuführen. Es ist geeignet für gerade und kurvige Schnitte mit einem Gehrungswinkel bis 45°. Beachten Sie die Sägeblattempfehlungen. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite. 1 Arretierung des Ein-/Ausschalters 2 Stellrad Hubzahlvorwahl 3 Ein-/Ausschalter 4 Absaugschlauch* 5 Absaugstutzen 6 Spannhebel für die Fußplatte (PST 1000 PEL) 7 Fußplatte 8 Einstellhebel Pendelung 9 Schalter für Späneblasvorrichtung 10 Abdeckhaube für Absaugung 11 Gleitschuh (PST 1000 PEL) 12 Sichtfenster für Schnittlinienkontrolle „Cut Control“ 13 Sockel für Schnittlinienkontrolle „Cut Control“ 14 Arbeitslicht 15 Handgriff (isolierte Grifffläche) 2 609 005 651 | (10.8.11) OBJ_BUCH-1053-002.book Page 8 Wednesday, August 10, 2011 8:56 AM 8 | Deutsch *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Stichsäge Sachnummer Schnittlinienkontrolle „Cut Control“ Hubzahlsteuerung Hubzahlvorwahl Pendelung Nennaufnahmeleistung Abgabeleistung Leerlaufhubzahl n0 Hub max. Schnitttiefe – in Holz – in Aluminium – in Stahl (unlegiert) Schnittwinkel (links/rechts) max. Gewicht entsprechend EPTA-Procedure 01/2003 Schutzklasse

2,1 /II 2,2 /II Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren. 2 609 005 651 | (10.8.11) Geräusch-/Vibrationsinformation Messwerte für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise dB(A) Schalldruckpegel Schallleistungspegel dB(A) Unsicherheit K= Gehörschutz tragen! Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745: Sägen von Spanplatte: m/s2

m/s2 Sägen von Metallblech: m/s2

m/s2 PST 1000 PEL Hubstange SDS-Hebel für Sägeblattentriegelung Führungsrolle Sägeblatt* Berührungsschutz Sägeblattdepot (PST 900 PEL) Spanreißschutz* Führung für den Parallelanschlag Schraube (PST 900 PEL) Skala Gehrungswinkel Parallelanschlag mit Kreisschneider* Feststellschraube des Parallelanschlags* Zentrierspitze des Kreisschneiders Schnittmarkierung 0° Schnittmarkierung 45° Schnittmarkierung 45° mit Gleitschuh (PST 1000 PEL) PST 900 PEL

11,5 4,0 10,0 2,0 8,5 2,0 7,0 2,0 Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2011/65/EU, 2004/108/EG, 2006/42/EG. Technische Unterlagen (2006/42/EG) bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Bosch Power Tools OBJ_BUCH-1053-002.book Page 9 Wednesday, August 10, 2011 8:56 AM Deutsch | 9 Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 03.08.2011 Montage f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Sägeblatt einsetzen/wechseln f Tragen Sie bei der Montage des Sägeblattes Schutzhandschuhe. Bei Berührung des Sägeblattes besteht Verletzungsgefahr. Sägeblatt auswählen Eine Übersicht empfohlener Sägeblätter finden Sie am Ende dieser Anleitung. Setzen Sie nur Sägeblätter mit Einnockenschaft (T-Schaft) ein. Das Sägeblatt sollte nicht länger sein, als für den vorgesehenen Schnitt notwendig. Verwenden Sie für das Sägen enger Kurven ein schmales Sägeblatt. Sägeblatt einsetzen (siehe Bild A1) Nehmen Sie gegebenenfalls die Abdeckhaube 10 ab (siehe „Abdeckhaube“). Schieben Sie das Sägeblatt 19, mit den Zähnen in Schnittrichtung, bis zum Einrasten in die Hubstange 16. Der SDSHebel 17 springt automatisch nach hinten, und das Sägeblatt wird verriegelt. Drücken Sie den Hebel 17 nicht von Hand nach hinten, Sie könnten sonst das Elektrowerkzeug beschädigen. Achten Sie beim Einsetzen des Sägeblattes darauf, dass der Sägeblattrücken in der Rille der Führungsrolle 18 liegt. f Prüfen Sie das Sägeblatt auf festen Sitz. Ein lockeres Sägeblatt kann herausfallen und Sie verletzen. Sägeblatt auswerfen (siehe Bild A2) f Halten Sie das Elektrowerkzeug beim Auswerfen des Sägeblattes so, dass keine Personen oder Tiere durch das ausgeworfene Sägeblatt verletzt werden. Drehen Sie den SDS-Hebel 17 bis zum Anschlag in Richtung Berührungsschutz 20 nach vorn. Das Sägeblatt wird gelöst und ausgeworfen. Sägeblattdepot (PST 900 PEL) (siehe Bild B) Im Sägeblattdepot 21 können Sie bis zu sechs Sägeblätter mit einer Länge bis zu 110 mm aufbewahren. Legen Sie die Sägeblätter mit dem Einnockenschaft (T-Schaft) in die dafür vorgesehene Aussparung des Sägeblattdepots ein. Bis zu drei Sägeblätter können übereinander liegen. Schließen Sie das Sägeblattdepot und schieben Sie es bis zum Anschlag in die Aussparung der Fußplatte 7. Bosch Power Tools Gleitschuh (PST 1000 PEL) Bei der Bearbeitung von empfindlichen Oberflächen können Sie den Gleitschuh 11 auf die Fußplatte 7 aufsetzen, um ein Verkratzen der Oberfläche zu verhindern. Zum Aufsetzen des Gleitschuhs 11 hängen Sie diesen vorn an der Fußplatte 7 ein, drücken ihn hinten hoch und lassen ihn einrasten. Spanreißschutz Der Spanreißschutz 22 (Zubehör) kann ein Ausreißen der Oberfläche beim Sägen von Holz verhindern. Der Spanreißschutz kann nur bei bestimmten Sägeblatttypen und nur bei einem Schnittwinkel von 0° verwendet werden. Die Fußplatte 7 darf beim Sägen mit dem Spanreißschutz nicht zum randnahen Sägen nach hinten versetzt werden. Drücken Sie den Spanreißschutz 22 von unten in die Fußplatte 7 ein. PST 1000 PEL (siehe Bild C): Bei Verwendung des Gleitschuhs 11 wird der Spanreißschutz 22 nicht in die Fußplatte 7, sondern in den Gleitschuh eingesetzt. Schnittlinienkontrolle „Cut Control“ Die Schnittlinienkontrolle „Cut Control“ ermöglicht die präzise Führung des Elektrowerkzeugs entlang einer auf dem Werkstück aufgezeichneten Schnittlinie. Zum Bausatz „Cut Control“ gehören das Sichtfenster 12 mit Schnittmarkierungen und der Sockel 13 zur Befestigung am Elektrowerkzeug. „Cut Control“ an der Fußplatte befestigen (siehe Bild D) Klemmen Sie das Sichtfenster für „Cut Control“ 12 in den Halterungen am Sockel 13 fest. Drücken Sie dann den Sockel leicht zusammen und lassen Sie ihn in der Führung 23 der Fußplatte 7 einrasten. „Cut Control“ am Gleitschuh befestigen (PST 1000 PEL) (siehe Bild E) Bei diesem System der Schnittlinienkontrolle kann das Sichtfenster für „Cut Control“ 12 entweder zusammen mit dem Sockel 13 an der Fußplatte 7 oder separat direkt in den Halterungen am Gleitschuh 11 befestigt werden. Entfernen Sie den Sockel für „Cut Control“ 13 aus der Fußplatte 7. Drücken Sie dazu den Sockel leicht zusammen und nehmen Sie ihn aus der Führung 23 heraus. Ziehen Sie das Sichtfenster für „Cut Control“ 12 vom Sockel 13 ab und klemmen Sie es in den Halterungen am Gleitschuh 11 fest. Staub-/Späneabsaugung f Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden. 2 609 005 651 | (10.8.11) OBJ_BUCH-1053-002.book Page 10 Wednesday, August 10, 2011 8:56 AM 10 | Deutsch Staubabsaugung anschließen Stecken Sie einen Absaugschlauch 4 (Zubehör) auf den Absaugstutzen 5. Verbinden Sie den Absaugschlauch 4 mit einem Staubsauger (Zubehör). Eine Übersicht zum Anschluss an verschiedene Staubsauger finden Sie am Ende dieser Anleitung. Schalten Sie die Späneblasvorrichtung ab, wenn Sie die Staubabsaugung angeschlossen haben (siehe „Späneblasvorrichtung“). Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger. Betrieb Betriebsarten f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Pendelung einstellen Die in vier Stufen einstellbare Pendelung ermöglicht eine optimale Anpassung von Schnittgeschwindigkeit, Schnittleistung und Schnittbild an das zu bearbeitende Material. Mit dem Einstellhebel 8 können Sie die Pendelung auch während des Betriebes einstellen. keine Pendelung kleine Pendelung mittlere Pendelung große Pendelung Die optimale Pendelstufe für die jeweilige Anwendung lässt sich durch praktischen Versuch ermitteln. Folgende Empfehlungen gelten dabei: – Wählen Sie die Pendelstufe umso kleiner bzw. schalten Sie die Pendelung ganz ab, je feiner und sauberer die Schnittkante werden soll. – Schalten Sie bei der Bearbeitung von dünnen Werkstoffen (z.B. Blechen) die Pendelung aus. 2 609 005 651 | (10.8.11) Gehrungswinkel einstellen Die Fußplatte 7 kann für Gehrungsschnitte bis zu 45° nach rechts oder links geschwenkt werden. Die Abdeckhaube 10 und der Spanreißschutz 22 können bei Gehrungsschnitten nicht eingesetzt werden. Nehmen Sie gegebenenfalls die Abdeckhaube 10 ab (siehe „Abdeckhaube“, Seite 10) und entfernen Sie den Spanreißschutz 22 (siehe „Spanreißschutz“, Seite 9). PST 900 PEL (siehe Bild G): – Ziehen Sie das Sägeblattdepot 21 aus der Fußplatte 7. – Lösen Sie die Schraube 24 und schieben Sie die Fußplatte 7 leicht in Richtung Absaugstutzen 5. – Zum Einstellen präziser Gehrungswinkel hat die Fußplatte rechts und links Einrastpunkte bei 0°, 22,5° und 45°. Schwenken Sie die Fußplatte 7 entsprechend der Skala 25 in die gewünschte Position. Andere Gehrungswinkel können mithilfe eines Winkelmessers eingestellt werden. – Schieben Sie danach die Fußplatte 7 bis zum Anschlag in Richtung Sägeblatt 19. – Ziehen Sie die Schraube 24 wieder fest. PST 1000 PEL (siehe Bild H): – Öffnen Sie den Spannhebel 6 der Fußplatte und schieben Sie die Fußplatte 7 leicht in Richtung Absaugstutzen 5. – Zum Einstellen präziser Gehrungswinkel hat die Fußplatte rechts und links Einrastpunkte bei 0°, 22,5° und 45°. Schwenken Sie die Fußplatte 7 entsprechend der Skala 25 in die gewünschte Position. Andere Gehrungswinkel können mithilfe eines Winkelmessers eingestellt werden. – Schieben Sie danach die Fußplatte 7 bis zum Anschlag in Richtung Sägeblatt 19. – Schließen Sie den Spannhebel 6, um die Fußplatte in der eingestellten Position zu arretieren. Schnittlinienkontrolle bei Gehrungsschnitten (PST 900 PEL)

Abdeckhaube (siehe Bild F) Montieren Sie die Abdeckhaube 10, bevor Sie das Elektrowerkzeug an eine Staubabsaugung anschließen. Setzen Sie die Abdeckhaube 10 so auf das Elektrowerkzeug, dass die Halterungen in den Aussparungen des Gehäuses einrasten. Nehmen Sie die Abdeckhaube 10 für Arbeiten ohne Staubabsaugung sowie für Gehrungsschnitte ab. Drücken Sie dafür die Haube auf Höhe der äußeren Halterungen zusammen und ziehen Sie sie nach vorn ab. – Arbeiten Sie in harten Werkstoffen (z.B. Stahl) mit kleiner Pendelung. – In weichen Materialien und beim Sägen von Holz in Faserrichtung können Sie mit maximaler Pendelung arbeiten. 45 0˚

– Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. f Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden.

Zur Schnittlinienkontrolle sind auf dem Sichtfenster für „Cut Control“ 12 eine Markierung 29 für den rechtwinkligen Schnitt mit 0° und je eine Markierung 30 für den nach rechts oder links abfallenden Gehrungsschnitt mit 45° entsprechend der Skala 25 vorhanden. Die Schnittmarkierung für Gehrungswinkel zwischen 0° und 45° ergibt sich proportional. Sie kann auf dem Sichtfenster für „Cut Control“ 12 mit einem nicht permanenten Marker zusätzlich aufgetragen und leicht wieder entfernt werden. Für maßgenaues Arbeiten führen Sie am besten einen Probeschnitt durch. Bosch Power Tools OBJ_BUCH-1053-002.book Page 11 Wednesday, August 10, 2011 8:56 AM Deutsch | 11 Schnittlinienkontrolle bei Gehrungsschnitten (PST 1000 PEL) 45 ,5˚

Zur Schnittlinienkontrolle sind auf dem Sichtfenster für „Cut Control“ 12 eine Markierung 29 für den rechtwinkligen Schnitt mit 0° und je zwei Markierungen für den nach rechts oder links abfallenden Gehrungsschnitt mit 45° entsprechend der Skala 25 vorhanden. Bei der Befestigung der Schnittlinienkontrolle mit dem Sockel für „Cut Control“ 13 an der Fußplatte 7 gilt die innere Markierung 30. Bei der Befestigung des Sichtfensters für „Cut Control“ 12 direkt am Gleitschuh 11 gilt die äußere Markierung 31. Die Schnittmarkierung für Gehrungswinkel zwischen 0° und 45° ergibt sich proportional. Sie kann auf dem Sichtfenster für „Cut Control“ 12 mit einem nicht permanenten Marker zusätzlich aufgetragen und leicht wieder entfernt werden. Für maßgenaues Arbeiten führen Sie am besten einen Probeschnitt durch. Fußplatte versetzen Für randnahes Sägen können Sie die Fußplatte 7 nach hinten versetzen. PST 900 PEL (siehe Bild G): – Ziehen Sie das Sägeblattdepot 21 aus der Fußplatte 7. – Lösen Sie die Schraube 24 und schieben Sie die Fußplatte 7 bis zum Anschlag in Richtung Absaugstutzen 5. – Ziehen Sie die Schraube 24 wieder fest. PST 1000 PEL (siehe Bild H): – Öffnen Sie den Spannhebel 6 der Fußplatte und schieben Sie die Fußplatte 7 bis zum Anschlag in Richtung Absaugstutzen 5. – Schließen Sie den Spannhebel 6, um die Fußplatte in der eingestellten Position zu arretieren. Das Sägen mit versetzter Fußplatte 7 ist nur mit einem Gehrungswinkel von 0° möglich. Außerdem dürfen die Schnittlinienkontrolle „Cut Control“ mit dem Sockel 13, der Parallelanschlag mit Kreisschneider 26 (Zubehör) sowie der Spanreißschutz 22 nicht verwendet werden. Späneblasvorrichtung Mit dem Luftstrom der Späneblasvorrichtung 9 kann die Schnittlinie von Spänen freigehalten werden. Späneblasvorrichtung einschalten: Schieben Sie für Arbeiten mit großem Spanabtrag in Holz, Kunststoff u.Ä. den Schalter 9 in Richtung Absaugstutzen. Bosch Power Tools Späneblasvorrichtung ausschalten: Schieben Sie für Arbeiten in Metall sowie bei angeschlossener Staubabsaugung den Schalter 9 in Richtung Sägeblatt. f Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden. LED-Arbeitslicht einschalten Das Arbeitslicht 14 verbessert die Sichtverhältnisse im unmittelbaren Arbeitsbereich. Sie können besonders gute Sägeergebnisse erzielen, indem Sie das Arbeitslicht zusammen mit der Schnittlinienkontrolle „Cut Control“ verwenden. Sie schalten das Arbeitslicht 14 durch leichtes Drücken des Ein-/Ausschalters 3 ein. Wenn Sie den Ein-/Ausschalter fester drücken, wird das Elektrowerkzeug eingeschaltet und das Arbeitslicht leuchtet weiter. f Blicken Sie nicht direkt in das Arbeitslicht, es kann Sie blenden. Ein-/Ausschalten Zum Einschalten des Elektrowerkzeugs drücken Sie den Ein-/Ausschalter 3. Zum Arretieren des Ein-/Ausschalters 3 halten Sie diesen gedrückt und schieben die Arretierung 1 nach rechts oder links. Zum Ausschalten des Elektrowerkzeugs lassen Sie den Ein-/Ausschalter 3 los. Bei arretiertem Ein-/Ausschalter 3 drücken Sie diesen zuerst und lassen ihn danach los. Hubzahl steuern/vorwählen Sie können die Hubzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie weit Sie den Ein-/Ausschalter 3 eindrücken. Bei arretiertem Ein-/Ausschalter 3 arbeitet das Elektrowerkzeug mit der vorgewählten Hubzahl. Mit dem Stellrad Hubzahlvorwahl 2 können Sie die Hubzahl vorwählen und während des Betriebes ändern. 1–2: niedrige Hubzahl 3–4: mittlere Hubzahl 5–6: hohe Hubzahl Die erforderliche Hubzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden. Eine Verringerung der Hubzahl wird beim Aufsetzen des Sägeblattes auf das Werkstück sowie beim Sägen von Kunststoff und Aluminium empfohlen. Bei längerem Arbeiten mit kleiner Hubzahl kann sich das Elektrowerkzeug stark erwärmen. Werfen Sie das Sägeblatt aus und lassen Sie das Elektrowerkzeug zur Abkühlung ca. 3 min mit maximaler Hubzahl laufen. 2 609 005 651 | (10.8.11) OBJ_BUCH-1053-002.book Page 12 Wednesday, August 10, 2011 8:56 AM 12 | Deutsch Arbeitshinweise f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. f Verwenden Sie beim Bearbeiten kleiner oder dünner Werkstücke immer eine stabile Unterlage oder eine Sägestation (Bosch PLS 300). Sägen Sie mit mäßigem Druck, um ein optimales und präzises Schnittergebnis zu erhalten. Bei langen und geraden Schnitten in dickem Holz (>40 mm) kann die Schnittlinie ungenau verlaufen. Für präzise Schnitte wird in diesem Fall die Verwendung einer Bosch-Kreissäge empfohlen. Tauchsägen (siehe Bild I) f Es dürfen nur weiche Werkstoffe wie Holz, Gipskarton o.Ä. im Tauchsägeverfahren bearbeitet werden! Verwenden Sie zum Tauchsägen nur kurze Sägeblätter. Tauchsägen ist nur mit einem Gehrungswinkel von 0° möglich. Setzen Sie das Elektrowerkzeug mit der vorderen Kante der Fußplatte 7 auf das Werkstück auf, ohne dass das Sägeblatt 19 das Werkstück berührt, und schalten Sie es ein. Wählen Sie bei Elektrowerkzeugen mit Hubzahlsteuerung die maximale Hubzahl. Drücken Sie das Elektrowerkzeug fest gegen das Werkstück und lassen Sie das Sägeblatt langsam in das Werkstück eintauchen. Sobald die Fußplatte 7 ganzflächig auf dem Werkstück aufliegt, sägen Sie entlang der gewünschten Schnittlinie weiter. Parallelanschlag mit Kreisschneider (Zubehör) Für Arbeiten mit dem Parallelanschlag mit Kreisschneider 26 (Zubehör) darf die Stärke des Werkstückes maximal 30 mm betragen. Entfernen Sie den Sockel für „Cut Control“ 13 aus der Fußplatte 7. Drücken Sie dazu den Sockel leicht zusammen und nehmen Sie ihn aus der Führung 23 heraus. PST 1000 PEL: Bei Verwendung des Gleitschuhs 11 kann das Sichtfenster für „Cut Control“ 12 vorn an den Gleitschuh angeklemmt werden. Das erleichtert die exakte Einstellung auf die gewünschte Schnittlinie vor allem bei Gehrungsschnitten (siehe „Schnittlinienkontrolle bei Gehrungsschnitten“, Seite 11). Parallelschnitte (siehe Bild J): Lösen Sie die Feststellschraube 27 und schieben Sie die Skala des Parallelanschlags durch die Führung 23 in der Fußplatte. Stellen Sie die gewünschte Schnittbreite als Skalenwert an der Innenkante der Fußplatte ein. Drehen Sie die Feststellschraube 27 fest. Kreisschnitte (siehe Bild K): Bohren Sie an der Schnittlinie innerhalb des zu sägenden Kreises ein Loch, das zum Durchstecken des Sägeblattes ausreicht. Bearbeiten Sie die Bohrung mit einer Fräse oder Feile, damit das Sägeblatt bündig an der Schnittlinie anliegen kann. Setzen Sie die Feststellschraube 27 auf die andere Seite des Parallelanschlags. Schieben Sie die Skala des Parallelanschlags durch die Führung 23 in der Fußplatte. Bohren Sie im Werkstück in der Mitte des zu sägenden Ausschnittes ein Loch. Stecken Sie die Zentrierspitze 28 durch die innere Öffnung des Parallelanschlags und in das ge- 2 609 005 651 | (10.8.11) bohrte Loch. Stellen Sie den Radius als Skalenwert an der Innenkante der Fußplatte ein. Drehen Sie die Feststellschraube 27 fest. Kühl-/Schmiermittel Beim Sägen von Metall sollten Sie wegen der Erwärmung des Materials entlang der Schnittlinie Kühl- bzw. Schmiermittel auftragen. Wartung und Service Wartung und Reinigung f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. f Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten. Reinigen Sie die Sägeblattaufnahme regelmäßig. Entnehmen Sie dazu das Sägeblatt aus dem Elektrowerkzeug und klopfen Sie das Elektrowerkzeug leicht auf einer ebenen Fläche aus. Eine starke Verschmutzung des Elektrowerkzeugs kann zu Funktionsstörungen führen. Sägen Sie deshalb stark stauberzeugende Materialien nicht von unten oder über Kopf. f Verwenden Sie bei extremen Einsatzbedingungen nach Möglichkeit immer eine Absauganlage. Blasen Sie die Lüftungsschlitze häufig aus und schalten Sie einen Fehlerstrom-(FI-)Schutzschalter vor. Bei der Bearbeitung von Metallen kann sich leitfähiger Staub im Innern des Elektrowerkzeugs absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden. Schmieren Sie die Führungsrolle 18 gelegentlich mit einem Tropfen Öl. Kontrollieren Sie die Führungsrolle 18 regelmäßig. Ist sie abgenutzt, muss sie von einer autorisierten Bosch-Kundendienststelle ersetzt werden. Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungsund Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an. Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören. www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde. www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie. Bosch Power Tools OBJ_BUCH-1053-002.book Page 13 Wednesday, August 10, 2011 8:56 AM English | 13 Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10* Fax: +49 (1805) 70 74 11* (*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 (Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com Österreich Tel.: +43 (01) 7 97 22 20 10 Fax: +43 (01) 7 97 22 20 11 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Nur für EU-Länder: Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und ElektronikAltgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Änderungen vorbehalten. English Safety Notes General Power Tool Safety Warnings WARNING Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury. Save all warnings and instructions for future reference. The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless) power tool. Bosch Power Tools Work area safety f Keep work area clean and well lit. Cluttered or dark areas invite accidents. f Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes. f Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control. Electrical safety f Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock. f Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. f Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. f Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges and moving parts. Damaged or entangled cords increase the risk of electric shock. f When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock. f If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock. Personal safety f Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury. f Use personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries. f Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents. f Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury. f Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations. f Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts. 2 609 005 651 | (10.8.11) OBJ_BUCH-1053-002.book Page 14 Wednesday, August 10, 2011 8:56 AM 14 | English f If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards. Power tool use and care f Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. f Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired. f Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally. f Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands of untrained users. f Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly maintained power tools. f Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control. f Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations different from those intended could result in a hazardous situation. Service f Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. Safety Warnings for Jigsaws f Hold power tool by insulated gripping surfaces, when performing an operation where the cutting accessory may contact hidden wiring or its own cord. Cutting accessory contacting a “live” wire may make exposed metal parts of the power tool “live” and could give the operator an electric shock. f Keep hands away from the sawing range. Do not reach under the workpiece. Contact with the saw blade can lead to injuries. f Apply the machine to the workpiece only when switched on. Otherwise there is danger of kickback when the cutting tool jams in the workpiece. f Pay attention that the base plate 7 rests securely on the material while sawing. A jammed saw blade can break or lead to kickback. f When the cut is completed, switch off the machine and then pull the saw blade out of the cut only after it has come to a standstill. In this manner you can avoid kickback and can place down the machine securely. 2 609 005 651 | (10.8.11) f Use only undamaged saw blades that are in perfect condition. Bent or dull saw blades can break, negatively influence the cut, or lead to kickback. f Do not brake the saw blade to a stop by applying side pressure after switching off. The saw blade can be damaged, break or cause kickback. f Use suitable detectors to determine if utility lines are hidden in the work area or call the local utility company for assistance. Contact with electric lines can lead to fire and electric shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or may cause an electric shock. f Secure the workpiece. A workpiece clamped with clamping devices or in a vice is held more secure than by hand. f Always wait until the machine has come to a complete stop before placing it down. The tool insert can jam and lead to loss of control over the power tool. f Products sold in GB only: Your product is fitted with an BS 1363/A approved electric plug with internal fuse (ASTA approved to BS 1362). If the plug is not suitable for your socket outlets, it should be cut off and an appropriate plug fitted in its place by an authorised customer service agent. The replacement plug should have the same fuse rating as the original plug. The severed plug must be disposed of to avoid a possible shock hazard and should never be inserted into a mains socket elsewhere. Products sold in AUS and NZ only: Use a residual current device (RCD) with a rated residual current of 30 mA or less. Product Description and Specifications Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury. Intended Use The machine is intended for making separating cuts and cutouts in wood, plastic, metal, ceramic plates and rubber while resting firmly on the workpiece. It is suitable for straight and curved cuts with mitre angles to 45°. The saw blade recommendations are to be observed. Product Features The numbering of the product features refers to the illustration of the machine on the graphics page. 1 Lock-off button for On/Off switch 2 Thumbwheel for stroke rate preselection 3 On/Off switch 4 Vacuum hose* 5 Vacuum connection 6 Base plate clamping lever (PST 1000 PEL) 7 Base plate 8 Adjusting lever for orbital action 9 Switch for sawdust blowing device Bosch Power Tools OBJ_BUCH-1053-002.book Page 15 Wednesday, August 10, 2011 8:56 AM English | 15 *Accessories shown or described are not part of the standard delivery scope of the product. A complete overview of accessories can be found in our accessories program. Technical Data Jigsaw
