BRUGSANVISNING PST 900 PEL 620W BOSCH

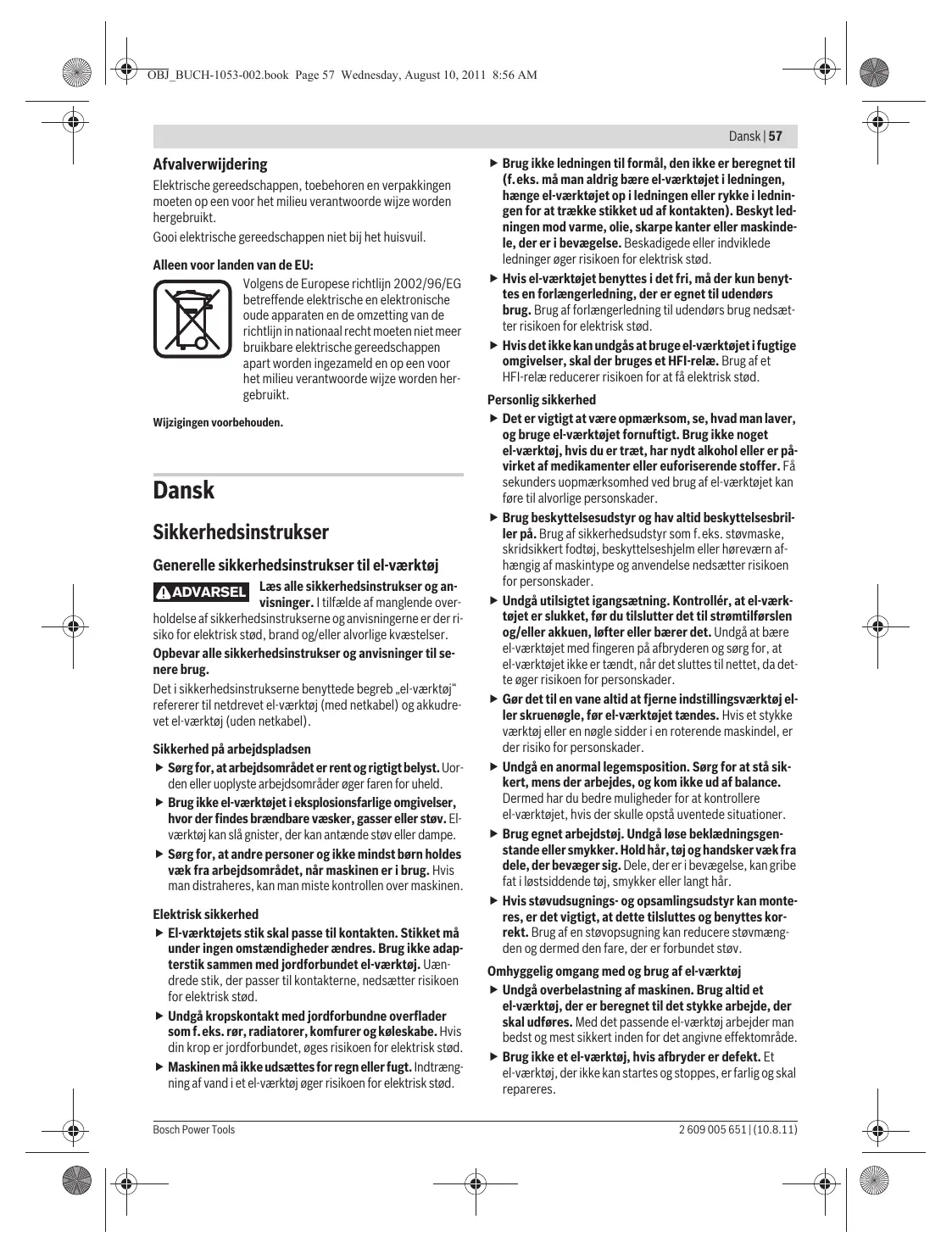

Sikkerhedsinstrukser

Generelle sikkerhedsinstrukser til el-værktøj

ADVARSEL

Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende over-

holdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

Sikkerhed på arbejdspladsen

▶ Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
▶ Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

• El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
  ▶ Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
  ▶ Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.

Brug ikke ledningen til formål, den ikke er beregnet til (f. eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er på virket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
▶ Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
▶ Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
▶ Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.

Omhyggelig omgang med og brug af el-værktøj

▶ Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres.

58 | Dansk

Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
▶ Opbevar ubenyttet el-værktøj uden for børns række-vidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
▶ El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.
▶ Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

Service

▶ Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsinstrukser til stiksave

Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller el-værktøjets eget kabel. Kontakt med en spændingsførende ledning kan også sætte el-værktøjets metaldele under spænding, hvilket kan føre til elektrisk stød.
▶ Hold hænderne væk fra saveområdet. Stik ikke fingrene ind under emnet. Du kan blive kvæstet, hvis du kommer i kontakt med savklingen.
▶ El-værktøjet skal altid være tændt, når det føres hen til emnet. Ellers er der fare for tilbageslag, hvis indsatsværktøjet sætter sig fast i emnet.
▶ Sørg for, at fodpladen 7 ligger sikkert, när der saves. En savklinge, der sidder i klemme, kan brække eller före til tilbageslag.
Sluk for el-værktøjet, når du er færdig med at save, og træk først savklingen ud af snittet, når den står helt stille. Således undgås tilbageslag, desuden kan el-værktøjet lægges sikkert fra.
Anvend kun ubeskadigede, fejlfrie savklinger. Bøjede eller uskarpe savklinger kan brække, påvirke snittet negativt eller føre til tilbageslag.
▶ Forsøg ikke at bremse savklingen ved at trykke den ind i siden, efter den er blevet slukket. Savklingen kan be- skadiges, brække eller føre til tilbageslag.
Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan

føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød.

▶ Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden.
▶ El-værktøjet må først lægges fra, när det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet.

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Beregnet anvendelse

Maskinen er beregnet til – på et fast underlag – at udføre gennemskæringer, udsnit i træ, plast, metal, keramikplader og gummi. Den er egnet til lige og kurvede snit med en geringsvinkel på op til 45°. Benyt de anbefalede savklinger.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

1 Fastlåsning af start-stop-kontakt
2 Indstillingshjul slagantal
3 Start-stop-kontakt
4 Opsugningsslange*
5 Opsugningsstuds
6 Spændearm til fodplade (PST 1000 PEL)
7 Fodplade
8 Indstillingsarm pendulregulering
9 Kontakt til spåneblæseanordning
10 Afdækningskappe til udsugning
11 Glidesko (PST 1000 PEL)
12 Kontrolvindue til snitlinjekontrol „Cut Control“
13 Sokkel til snitlinjekontrol „Cut Control“
14 Arbejdslys
15 Håndgreb (isoleret gribeflade)
16 Hopstang
17 SDS-arm til savklingeåbning
18 Føringsrulle
19 Savklinge*
20 Berøringsbeskyttelse
21 Savklingedepot (PST 900 PEL)
22 Overfladebeskytter*
23 Føring til parallelanslag
24 Skrue (PST 900 PEL)
25 Skala geringsvinkel
26 Parallelanlag med cirkelskærer*
27 Indstillingsskrue til parallelanslag*
28 Centreringsspids på cirkelskærer
29 Snitmarkering 0°

Dansk | 59

30 Snitmarkering 45°

31 Snitmarkering 45° med glidesko (PST 1000 PEL)

* Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Tekniske data

Stiksav		PST 900 PEL	PST 1000 PEL
Typenummer		3 603 CAO 2..	3 603 CAO 3..
Snitlinjekontrol „Cut Control“		●	●
Slagantalstyring		●	●
Indstilling af slagantal		●	●
Pendulregulering		●	●
Nominel optagen effekt	W	620	650
Afgiven effekt	W	340	360
Slagantal ubelastet n_0	min^-1	500–3 100	500–3 100
Slaglængde	mm	23	23
max. snitdybde- i træ	mm	90	100
- i aluminium	mm	15	20
- i stål (ulegeret)	mm	8	10
Snitvinkel (venstre/højre) maks.	°	45	45
Vægt svarer til EPTA-Procedure 01/2003	kg	2,1	2,2
Beskyttelsesklasse		☐/II	☐/II

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser. Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.

Støj-/vibrationsinformation

		PST 900 PEL	PST 1000 PEL
Måleværdier for støj beregnet iht. EN 60745.
Værktøjets A-vurderede lydtrykniveau er typisk
Lydtrykniveau	dB(A)	86	86
Lydeffektniveau	dB	97	97
Usikkerhed K=Brug høreværn!	dB(A)	3	3
Samlede vibrationsværdier ah (vektorsum for tre retninger) og usikkerhed K beregnet iht. EN 60745:
Savning af spånplade:
ah	m/s2	11,5	10,0
K	m/s2	4,0	2,0
Savning af metalplade:
ah	m/s2	8,5	7,0
K	m/s2	2,0	2,0

Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.

Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Overensstemmelseserklæring CE

Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 2011/65/EU, 2004/108/EF, 2006/42/EF.

Teknisk dossier (2006/42/EF) ved:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Isætning/udskiftning af savklinge

▶ Brug handsker, när savklingen monteres. Du kan blive kvæstet, hvis savklingen berøres.

Valg af savklinge

En oversigt over anbefalede savklinger findes bag i denne vejledning. Brug kun savklinger med enknastskaft (T-skaft). Savklingen bør ikke være længere end det snit, der skal udføres. Anvend en smal savklinge til savning af smalle kurver.

Isætning af savklinge (se Fig. A1)

Tag evt. afdækningskappen 10 af (se „Afdækningskappe“). Skub savklingen 19 med tænderne i snitretning helt ind i hopstangen 16. SDS-armen 17 springer automatisk bagud, og

60 | Dansk

savklingen låses fast. Tryk ikke armen 17 bagud med hånden, da el-værktøjet ellers kan blive beskadiget.

Når savklingen sættes i, skal man være opmærksom på, at savklingens ryg kommer til at ligge i føringsrullen 18.

- Kontrollér at savklingen sidder rigtigt fast. En løs savklinge kan falde ud og kvæste dig.

Udtagning af savklinge (se Fig. A2)

- Hold el-værktøjet på en sådan måde, när savklingen ka- stes ud, at hverken personer eller dyr kan komme til skade.

Drej SDS-armen 17 helt frem i retning berøringsbeskyttelse 20. Savklingen løsnes og kastes ud.

Savklingedepot (PST 900 PEL) (se Fig. B)

I savklingedepotet 21 kan du opbevare op til seks savklinger med en længde på op til 110 mm. Læg savklingerne med etknastskaftet (T-skaft) ind i udsparingen i savklingedepotet. Op til tre savklinger kan ligge over hinanden.

Luk savklingedepotet og skub det helt ind i fodpladens udsparing 7.

Glidesko (PST 1000 PEL)

Bearbejdes sarte overflader, kan glideskoen 11 anbringes på fodpladen 7 for at forhindre ridser på overfladen.

Glideskoen sættes i 11 ved at fastgøre den foran på fodpladen 7, trykke den bageste del op og lade den gå i indgreb.

Overfladebeskytter

Overfladebeskytteren 22 (tilbehør) kan forhindre, at overflader af træ ødelægges under savearbejdet. Overfladebeskytteren kan kun anvendes til bestemte savklingetyper og kun ved en snitvinkel på 0°. Fodpladen 7 må ikke forskydes bagud til kantnær savning, når der saves med overfladebeskytter.

Tryk overfladebeskytteren 22 ind i fodpladen 7 nedefra.

PST 1000 PEL (se Fig. C): Anvendes glideskoen 11, sættes overfladebeskytteren 22 ikke ned i fodpladen 7, men derimod ned i glideskoen.

Snitlinjekontrol „Cut Control“

Snitlinjekontrollen „Cut Control“ muliggør en præcis føring af el-værktøjet langs med en snitlinje, der er tegnet på emnet. Til byttesættet „Cut Control“ hører kontrolvinduet 12 med snitmarkeringer og soklen 13 til fastgørelse på el-værktøjet.

„Cut Control“ fastgøres på fodpladen (se Fig. D)

Klem kontrolvinduet til „Cut Control“ 12 fast i holderne på soklen 13. Tryk herefter soklen let sammen og få den til at falde i hak i føringen 23 på fodpladen 7.

„Cut Control“ fastgøres på glideskoen (PST 1000 PEL) (se Fig. E)

Ved dette system til snitlinjekontrollen kan kontrolvinduet til „Cut Contro“ 12 fastgøres enten sammen med soklen 13 på fodpladen 7 eller separat direkte i holderne på glideskoen 11.

Fjern soklen til „Cut Control“ 13 fra fodpladen 7. Tryk hertil soklen let sammen og tag den ud af føringen 23.

Træk kontrolvinduet til „Cut Control“ 12 af soklen 13 og klem det fast i holderne på glideskoen 11.

Støv-/spånudsugning

Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

• Brug helst en støvopsugning, der egner sig til materialet.
• Sørg for god udluftning af arbejdspladsen.
• Det anbefales at bære åndeværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.

▶ Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.

Afdækningskappe (se Fig. F)

Montér afdækningskappen 10, før el-værktøjet tilsluttes til støvudsugningen.

Anbring afdækningskappen 10 på el-værktøjet på en sådan måde, at holderne falder i hak i husets udsparinger.

Tag kappen 10 af, før arbejde uden støvopsugning og geringssnit udføres. Tryk kappen sammen på højde med de udvendige holdere og træk den af fremad.

Tilslutning af støvudsugning

Sæt udsugningsslangen 4 (tilbehør) på udsugningsstudsen 5. Forbind udsugningsslangen 4 med en støvsuger (tilbehør). En oversigt over tilslutning til forskellige støvsugere findes bag i denne vejledning.

Sluk for spåneblæseanordningen, när støvopsugningen er tilsluttet (se „Spåneblæseanordning“).

Anvend en specialstøvsuger til opsugning af særligt sundhedsfarligt, kræftfremkaldende eller tørt støv.

Brug

Funktioner

- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Pendulregulering indstilles

Savklingens pendulregulering kan indstilles i fire trin, hvilket gør det muligt at tilpasse snithastighed og snitkvalitet til det materiale, der skal bearbejdes.

Med indstillingsarmen 8 kan du også indstille pendulreguleringen under arbejdet.

	0	ingen pendulregulering
	0	lille pendulregulering
	0	gennemsnitlig pendulregulering
	0	stor pendulregulering

Dansk | 61

Det optimale pendultrin til den enkelte anvendelse finder man bedst frem til ved at prøve sig frem. Følgende anbefalinger gælder:

• Vælg pendultrinnet så lille så muligt eller sluk helt for pendulreguleringen desto finere og renere snitkanten skal være.
• Sluk for pendulreguleringen, när tynde emner (f. eks. plader) skal bearbejdes.
• Arbejd i hårde materialer (f. eks. stål) med lille pendulregulering.
• Til bløde materialer og savning i træ i fiberretning kan man arbejde med max. pendulregulering.

Indstilling af geringsvinkel

Fodpladen 7 kan svinges mod højre eller venstre til geringssnit indtil 45°.

Afdækningskappen 10 og overfladebeskytteren 22 kan ikke anvendes til geringssnit.

Tag i givet fald afdækningskappen 10 af (se „Afdæknings-kappe“, side 60) og fjern overfladebeskytteren 22 (se „Over-fladebeskytter“, side 60).

PST 900 PEL (se Fig. G):

• Træk savklingedepotet 21 ud af fodpladen 7.
• Løsne skruen 24 og skub fodpladen 7 let i retning udsugningsstuds 5.
• Til indstilling af præcise geringsvinkler er den højre og venstre side af fodpladen udstyret med stoppunkter ved 0°, 22,5° og 45°. Sving fodpladen 7 i den ønskede position iht. skalaen 25. Andre geringsvinkler kan indstilles med en vinkelmåler.
• Skub herefter fodpladen 7 helt i retning savklinge 19.
• Spænd skruen 24 igen.

PST 1000 PEL (se Fig. H):

• Åben spændearmen 6 til fodpladen og skub fodpladen 7 let i retning opsugningsstuds 5.
• Til indstilling af præcise geringsvinkler er den højre og venstre side af fodpladen udstyret med stoppunkter ved 0°, 22,5° og 45°. Sving fodpladen 7 i den ønskede position iht. skalaen 25. Andre geringsvinkler kan indstilles med en vinkelmåler.
• Skub herefter fodpladen 7 helt i retning savklinge 19.
• Luk spændearmen 6 for at fastlåse fodpladen i den indstillede position.

Snitlinjekontrol ved geringssnit (PST 900 PEL)

29 12 13 7

30 25

Til snitlinjekontrollen findes der på kontrolvinduet til „Cut Control“ 12 en markering 29 til det retvinklede snit med 0° og en markering 30 til det til højre eller venstre faldende geringssnit med 45° iht. skalaen 25.

Snitmarkeringen til geringsvinkler mellem 0° og 45° er proportionale. Den kan markeres ekstra med en ikke permanent mærkepenstift og nemt fjernes igen på kontrolvinduet til „Cut Control“ 12.

Til målnøjagtigt arbejde anbefales det at gennemføre et prøvesnit.

Snitlinjekontrol ved geringssnit (PST 1000 PEL)

30 12 13 25 7

31 11 25

Til snitlinjekontrollen findes der på kontrolvinduet til „Cut Control“ 12 en markering 29 til det retvinklede snit med 0° og to markeringer til det til højre eller venstre faldende geringssnit med 45° iht. skalaen 25. Til fastgørelse af snitlinjekontrollen med soklen til „Cut Control“ 13 på fodpladen 7 gælder den indvendige marking 30. Til fastgørelse af kontrolvinduet til „Cut Control“ 12 direkte på glideskoen 11 gælder den udvendige marking 31.

Snitmarkeringen til geringsvinkler mellem 0° og 45° er proportionale. Den kan markeres ekstra med en ikke permanent mærkepenstift og nemt fjernes igen på kontrolvinduet til „Cut Control“ 12.

Til målnøjagtigt arbejde anbefales det at gennemføre et prøvesnit.

Forskydning af fodplade

• Træk savklingedepotet 21 ud af fodpladen 7.
• Løsne skruen 24 og skub fodpladen 7 helt i retning udsugningsstuds 5.
• Spænd skruen 24 igen.

PST 1000 PEL (se Fig. H):

• Åben spændearmen 6 til fodpladen og skub fodpladen 7 helt i retning opsugningsstuds 5.
• Luk spændearmen 6 for at fastlåse fodpladen i den indstillede position.

Savning med forskudt fodplade 7 er kun mulig med en geringsvinkel på 0°. Desuden må snitlinjekontrollen „Cut Control“ med soklen 13, parallelanslaget med cirkelskærer 26 (tilbehør) samt overfladebeskytteren 22 ikke bruges.

Spåneblæseanordning

Med luftstrømmen fra spåneblæseanordningen 9 holdes snitlinjen fri for spåner.

Spåneblæseanordning tændes: Skub kontakten 9 i retning opsugningsstuds til arbejde med stor spånedannelse i træ, kunststof o. lign.

62 | Dansk

Spåneblæseanordning slukkes: Skub kontakten 9 i retning savklinge til arbejde i metal og når støvopsugningen er til-sluttet.

Ibrugtagning

- Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.

Tænd for kontrollampe-arbejdslys

Arbejdslyset 14 forbedrer sigtforholdene i det umiddelbare arbejdsområde. Du kan opnå særligt gode saveresultater ved at bruge arbejdslyset sammen med snitlinjekontrollen „Cut Control“.

Arbejdslyset 14 tændes ved at trykke let på start-stop-kontakten 3. Et fast tryk på start-stop-kontakten medfører, at el-værktøjet tændes, og at arbejdslyset lyser videre.

▶ Ret ikke blikket direkte ind i arbejdslyset, det kan blænde.

Tænd/sluk

El-værktøjet tændes ved at trykke på start-stop-kontakten 3.

El-værktøjet fastlåses ved at holde den start-stop-kontakten 3 trykket ned og skubbe fastlåsningen 1 mod højre eller venstre.

El-værktøjet slukkes ved at slippe start-stop-kontakten 3. Er start-stop-kontakten 3 fastlåst, trykkes på den, før den slippes.

Styring/indstilling af slagantal

Med til- eller aftagende tryk på start-stop-kontakten 3 styrees slagantallet for det tændte el-værktøj trinløst.

Er start-stop-kontakten 3 fastlåst, arbejder el-værktøjet med det forindstillede slagantal.

Indstillingshjulet slagantal 2 bruges til at indstille slagtallet og ændre det under arbejdet.

1-2: lavt slagantal
3–4: gennemsnitligt slagantal
5–6: højt slagantal

Det krævede slagantal er afhængigt af arbejdsmaterialet og arbejdsbetingelserne; man finder bedst frem til det passende ved praktiske forsøg.

Arbejdes der i længere tid med lille slagantal, kan el-værktøjet opvarmes stærkt. Kast savklingen ud og lad el-værktøjet løbe med max. slagantal i ca. 3 min. til afkøling.

Arbejdsvejledning

• Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
• Anvend altid et stabilt underlag eller en savestation til savning af små eller tynde materialer (Bosch PLS 300).

Sav med jævnt tryk for at opnå et optimalt og præcist snitresultat.

Ved lange og lige snit i tykt træ (>40 mm) kan snitlinjen forløbe unøjagtigt. Til præcise snit anbefales det at bruge en Bosch rundsav i dette tilfælde.

Dyksavning (se Fig. I)

▶ Ved dyksavning må der kun bearbejdes bløde materialer som f. eks. træ, gipskarton el. lign.!

Anvend kun korte savklinger til dyksavnig. Dyksavning er kun mulig med en geringsvinkel på 0°.

Anbring fodpladens forreste kant på el-værktøjet 7 på emnet, uden at savklingen 19 berører emnet, og tænd for el-værktøjet. Vælg det max. slagantal, hvis el-værktøjet er udstyret med en slagantalstyring. Tryk el-værktøjet fast mod emnet og lad savklingen dykke langsomt ned i arbejdsemnet.

Så snart fodpladen 7 ligger helt flad på emnet, saves videre langs med den ønskede snitlinje.

Parallelanlag med cirkelskærer (tilbehør)

Til arbejde med parallelanslag med cirkelskærer 26 (tilbehør) må emnets tykkelse maks. være 30 mm.

Fjern soklen til „Cut Control“ 13 fra fodpladen 7. Tryk hertil soklen let sammen og tag den ud af føringen 23.

PST 1000 PEL: Bruges glideskoen 11, kan kontrolvinduet til „Cut Control“ 12 klemmes fast foran på glideskoen. Dette letter den nøjagtige indstilling på den ønskede snitlinje, især ved geringssnit (se „Snitlinjekontrol ved geringssnit“, side 61).

Parallelsnit (se Fig. J): Løsne skruen 27 og skub parallelanslagets skala gennem føringen 23 i fodpladen. Indstil den ønskede snitbredde som skalaværdi på fodpladens inderkant.

Spænd skruen 27.

Cirkelsnit (se Fig. K): Bor et hul i snitlinjen inden for den cirkel, der skal saves; dette hul skal være stort nok til at kunne stikke savklingen igennem. Bearbejd boringen med en fræser eller en fil, så savklingen kan ligge an op ad snitlinjen. Anbring stilleskruen 27 på den anden side af parallelanslaget. Skub parallelanslaget skala gennem føringen 23 ind i fodpladen.

Bor et hul i emnet, i midten af det udsnit, der skal saves. Stik centreringsspidsen 28 gennem den indvendige åbning i parallelanslaget og ind i det borede hul. Indstil radiussen som skalaværdi på den indvendige kant af fodpladen. Drej stilleskruen 27 fast.

Køle-/smøremiddel

Saves i metal, bør du smøre køle-/smøremiddel langs med snitlinjen, da materialet ellers bliver alt for varmt.

• Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
  ▶ El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.

Rengør savklingeholderen med regelmæssige mellemrum.

Tag savklingen ud af el-værktøjet og bank el-værktøjet let på en lige flade.

Der kan opstå funktionsfejl, hvis el-værktøjet er alt for snavset. Sav derfor ikke i meget støvdannende materialer nedefra eller over hovedhøjde.

Brug så vidt muligt altid et opsugningsanlæg ved eks- treme brugsbetingelser. Blæs ventilationsåbningerne igennem med hyppige mellemrum og forkoble en fejl-

Svenska | 63

strømbeskyttelseskontakt (FI-kontakt). Ved bearbejdning af metal kan ledende støv aflejre sig inde i elværktøjet. Elværktøjets beskyttelsesisolering kan forringes.

Smør føringsrullen 18 med jævne mellemrum med en dråbe olie.

Kontrollér føringsrullen 18 regelmæssigt. Er den slidt, skal den udskiftes på et autoriseret Bosch-kundeværksted.

Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj.

El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under: www.bosch-pt.com

Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.

Dansk

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj ud sammen med det almindelige hus- holdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

Såbladets utkastning (se bild A2)

*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data

Kundeservice og kunderådgivning

Elektroverktøy må ikke kastes i vanlig søppel!

Kun for EU-land:
