Til kantnær savning kan fodpladen 7 forskydes bagud.

PST 900 PEL (se Fig. G):

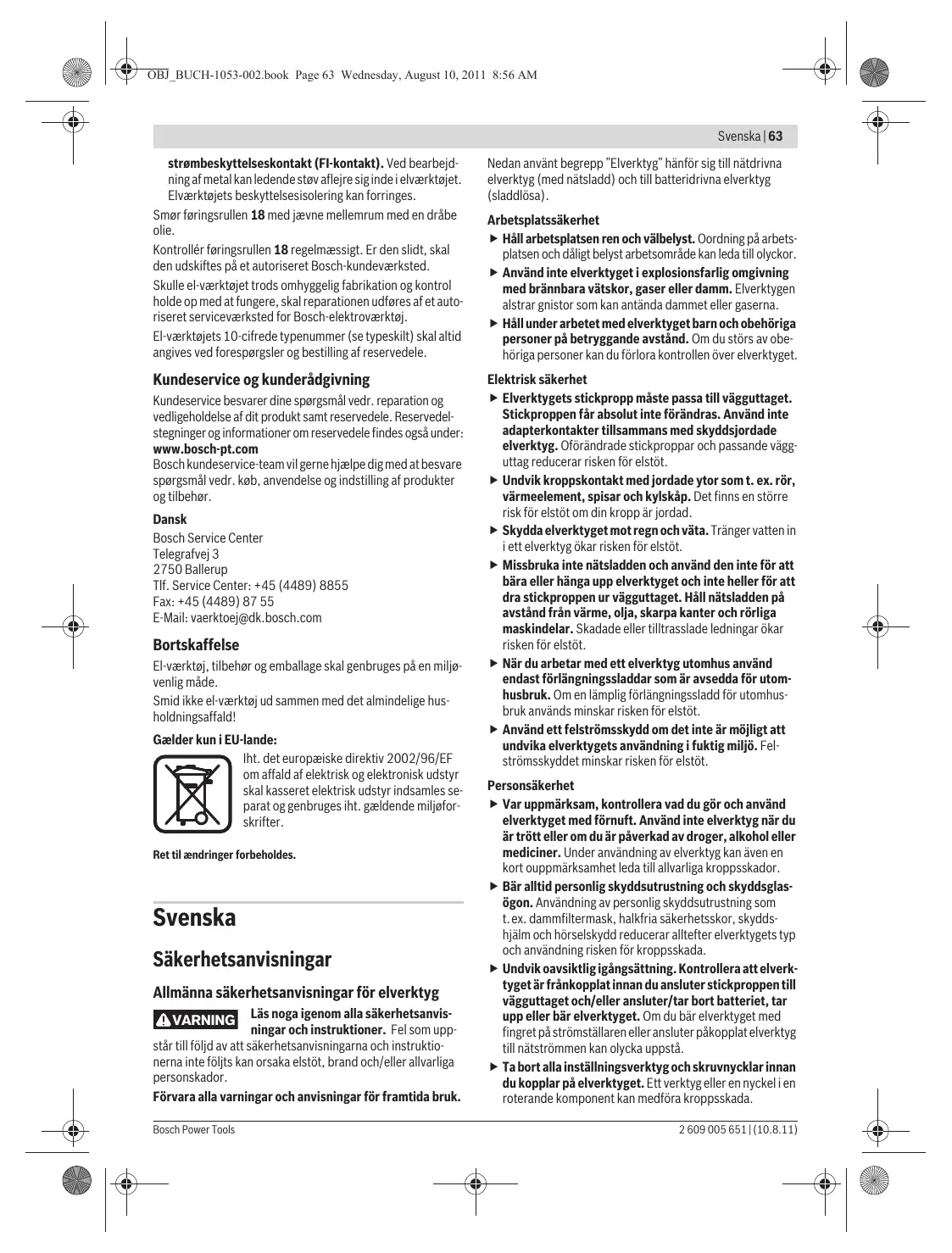

Allmänna säkerhetsanvisningar för elverktyg

WARNING

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som upp

står till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

▶ Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.
Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

▶ Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
▶ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
▶ Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhus-bruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

Personsäkerhet

▶ Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.
▶ Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
▶ Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

64 | Svenska

▶ Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avständ från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar.
När elverktyg används med dammutsugnings- och -upsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

▶ Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
▶ Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för sticksågar

Håll i elverktyget endast vid de isolerade grepytorna när arbeten utförs på ställen där insatsverkyget kan skada dolda elledningar eller egen nätsladd. Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt.
Se till att hålla händerna utanför sågområdet. För inte in handen under arbetsstycket. Kontakt med sågbladet medför risk för personskada.

• Elverktyget ska vara i påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket.
  Se till att fotplattan 7 ligger säkert an under sågningen. Ett snedställd sågblad kan brytas eller orsaka bakslag.
  Slå från elverktyget när arbetsmomentet är avslutat och dra sågbladet ur sågsnittet först när sågbladet har stannat. Därigenom undviks bakslag och elverktyget kan säkert läggas åt sidan.
  Använd endast oskadade, felfria sågblad. Deformerade eller oskarpa sågblad kan brytas, negativt påverka snittet eller orsaka bakslag.
  Sågbladet får inte bromsas efter frånkopplingen med tryck från sidan. Sågbladet kan skadas, brytas eller orsaka bakslag.
  Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt.
  ▶ Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.
  Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Ändamålsenlig användning

Sticksågen är avsedd för att på fast underlag såga genom och göra urtag i trä, plast, metall, keramikplattor och gummi. Den är lämplig för raka och böjda snitt med en geringsvinkel upp till 45°. Beakta rekommendationen av sågblad.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.

1 Låsning av strömställaren Till/Från
2 Ställratt för slagtalsval
3 Strömställare Till/Från
4 Utsugningsslang*
5 Utsugningsadapter
6 Spännspak för fotplattan (PST 1000 PEL)
7 Fotplatta
8 Inställningsspak för pendling
9 Strömställare för spånutblåsning

Svenska | 65

10 Dammskydd för utsugning
11 Gejdsko (PST 1000 PEL)
12 Fönster för såglinjekontroll "Cut Control"
13 Sockel för såglinjekontroll "Cut Control"
14 Arbetsbelysning
15 Handgrepp (isolerad greppyta)
16 Slaglängdsstång
17 SDS-spak för sågbladsutlösning
18 Styrrulle
19 Sågblad*
20 Beröringsskydd
21 Sågklingsmagasin (PST 900 PEL)
22 Spjälkningsskydd*
23 Styrning för parallellanslaget
24 Skruv (PST 900 PEL)
25 Skala för geringsvinkel
26 Parallellanslag med cirkelskärare*
27 Parallellanslagets lässkruv*
28 Cirkelskärarens centreringsspets
29 Märkning av snittlinje 0°
30 Märkning av snittlinje 45°
31 Märkning av såglinje 45° med gejdsko (PST 1000 PEL)

*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Sticksåg		PST 900 PEL	PST 1000 PEL
Produktnummer		3 603 CA0 2..	3 603 CA0 3..
Såglinjekontroll"Cut Control"		●	●
Slagtalsreglering		●	●
Förval av slagtal		●	●
Pendling		●	●
Upptagen märkeffekt	W	620	650
Avgiven effekt	W	340	360
Tomgångsslagtal n_0	min^-1	500–3100	500–3100
Slaglängd	mm	23	23
max. sågdjup- i trä	mm	90	100
- i aluminium	mm	15	20
- i stål (olegerat)	mm	8	10
Snittvinkel (vänster/höger) max.	°	45	45
Vikt enligt EPTA-Procedure 01/2003	kg	2,1	2,2
Skyddsklass		☐/II	☐/II

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.

Buller-/vibrationsdata

		PST 900 PEL	PST 1000 PEL
Mätvärdena för ljudnivån anges enligt EN 60745.
Verktygets A-vägda ljudnivå är i typiska fall
Ljudtrycksnivå	dB(A)	86	86
Ljudeffektnivå	dB	97	97
Onoggrannhet K=Använd hörselskydd!	dB(A)	3	3
Totala vibrationsemissionsvärden ah(vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745:
Sågning i spånskiva:
ah	m/s2	11,5	10,0
K	m/s2	4,0	2,0
Sågning i plåt:
ah	m/s2	8,5	7,0
K	m/s2	2,0	2,0

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg.

Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Försäkran om överensstämmelse

CE

Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i "Tekniska data" överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestämmelserna i direktiven 2011/65/EU, 2004/108/EG, 2006/42/EG.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

Dr. Eckerhard Strötgen

- Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Insättning och byte av sågblad

▶ Använd skyddshandskar vid montering av sågblad.

Beröring av sågbladet medför risk för personskada.

Val av sågblad

En översikt av rekommenderade sågblad finns i slutet av denna bruksanvisning. Använd endast sågblad med enkamsskaft (T-skaft). Sågbladen ska inte vara längre än vad som behövs för avsett snitt.

Använd ett smalt sågblad för sågning av tvära kurvor.

Sågbladets montering (se bild A1)

Ta vid behov bort dammskyddet 10 (se "Dammskydd").

Skjut in sågbladet 19 med tänderna i skärriktningen mot låsningen i slaglängdsstängen 16. SDS-spaken 17 rör sig automatiskt bakåt och läser sågbladet. Tryck inte spaken 17 bakåt med handen. Då kan elverktyget skadas.

Kontroller när sågbladet läggs i att sågbladets rygg ligger i spåret på styrrullen 18.

- Kontrollera att sågbladet sitter fast. Ett löst sågblad kan falla ut och orsaka personskada.

Håll elverktyget vid utstötning av sågbladet så att det inte kan skada personer eller djur.

Vrid SDS-spaken 17 framåt i riktning mot beröringsskyddet till anslaget 20. Sågbladet lossar och kastas ut.

Sågbladsmagasin (PST 900 PEL) (se bild B)

I sågbladsmagasinet 21 kan sex sågblad med en längd upp till 110 mm förvaras. Lägg in sågbladen med enkamsskaftet (T-skaft) i det avsedda urtaget i sågbladsmagasinet. Upp till tre sågblad kan ligga på varandra.

Stäng sågbladsmagasinet och skjut in det till anslaget i urtaget i fotplattan 7.

Vid bearbetning av ömtåliga ytor kan gejdskon 11 monteras på fotplattan 7 för att undvika repor på arbetsstyckets yta.

Häng upp gejdskon 11 framtill på fotplattan 7, tryck baktill uppåt tills den snäpper fast.

Spjälkningsskydd

Spjälkningsskyddet 22 (tillbehör) kan förhindra att ytan rivs vid sågning i trä. Spjälkningsskyddet kan endast användas med vissa sågbladstyper och endast med snittvinkeln 0°. Fotplattan 7 får inte vid sågning med spjälkningsskydd ställas in bakåt för kantnära sågning.

Tryck spjälkningsskyddet 22 underifrån i fotplattan 7.

PST 1000 PEL (se bild C): När gejdsko 11 används ska spjälkningsskyddet 22 inte sättas in i fotplattan 7 utan i gejdskon.

Såglinjekontroll "Cut Control"

Såglinjekontrollen "Cut Control" ger möjlighet till exakt styrning av elverktyget längs en såglinje som ritas upp på arbetsstycket. I byggsatsen "Cut Control" ingår fönstret 12 med märkning av såglinjen och sockeln 13 för montering av elverktyget.

Fäst "Cut Control" på fotplattan (se bild D)

Kläm fast fönstret för "Cut Control" 12 i hållaren på sockeln 13. Tryck sedan ihop sockeln lätt och för in den i styrningen 23 på fotplattan 7 så att den snäpper fast.

Fäst "Cut Control" på gejdskon (PST 1000 PEL) (se bild E)

Med detta system för såglinjekontroll kan fönstret för "Cut Control" 12 antingen fästas tillsammans med sockeln 13 på fotplattan 7 eller separat direkt i fästet på gejdskon 11.

Ta bort sockeln för "Cut Control" 13 från fotplattan 7. Tryck ihop sockeln lätt och ta ut den ur styrningen 23.

Dra fönstret för "Cut Control" 12 ur sockeln 13 och kläm fast i hållaren på gejdskon 11.

Damm-/spånutsugning

▶ Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

• Använd om möjligt en för materialet lämplig dammut-sugning.
  – Se till att arbetsplatsen är väl ventilerad.
• Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.

Dammskydd (se bild F)

Montera dammskyddet 10 innan elverktyget kopplas till dam-mutsugningen.

Placera dammskyddet 10 på elverktyget så att fästena snäpper in i spåret i huset.

Ta bort dammskyddet 10 för sågning utan dammutsugning samt för geringssnitt. Tryck ihop dammskyddet upp mot de yttre fästena och dra bort skyddet framåt.

Koppla utsugningsslangen 4 (tillbehör) till utsugningsadaptern 5. Anslut utsugningsslangen 4 till en dammsugare (tillbehör). En översikt över anslutning till olika dammsugare finns i slutet av denna bruksanvisning.

Koppla från spånutblåsaren när dammutsugning finns ansluten (se "Spånblåsningsfunktion").

Dammsugaren måste vara lämplig för det material som ska bearbetas.

Använd för utsugning av hälsovådligt och cancerframkallande eller torrt damm en specialdammsugare.

Svenska | 67

Drift

Driftsätt

- Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Inställning av pendling

Den i fyra steg inställbara pendlingen medger en optimal anpassning av snitthastighet, snitteffekt och snittbild för aktuellt bearbetat material.

Med inställningsspaken 8 kan önskad pendling väljas även under drift.

ingen pendling låg pendling medelhög pendling hög pendling

Prova dig fram till optimalt pendlingssteg för aktuell användning. Följande rekommendation gäller:

• Välj låg pendling eller koppla bort pendlingen om en fin och snygg snittkant krävs.
• Koppla bort pendlingen vid bearbetning av tunt material (t. ex. plåtar).
• Såga i hårt material (t. ex. stål) med låg pendling.
• I mjukt material och vid sågning i trävirkets fiberriktning kan maximal pendling användas.

Inställning av geringsvinkel

Fotplattan 7 kan vridas för geringssnitt upp till 45° åt höger eller vänster.

Dammskyddet 10 och spjälkningsskyddet 22 kan inte användas vid geringssnitt.

Ta bort dammskyddet 10 vid behov (se "Dammskydd", sidan 66) och ta bort spjälkningsskyddet 22 (se "Spjälkningsskydd", sidan 66).

PST 900 PEL (se bild G):

• Dra ut sågbladsmagasinet 21 ur fotplattan 7.
• Lossa skruven 24 och skjut fotplattan 7 lätt i riktning mot utsugningsadaptern 5.
• För inställning av exakt geringsvinkel har fotplattan till höger och vänster spärrlägen vid 0°, 22,5° och 45°. Sväng fotplattan 7 med hjälp av skalan 25 till önskat läge. Andra geringsvinklar kan ställas in med hjälp av en geotriangel.
• Skjut därefter fotplattan 7 till anslaget i riktning mot sågbladet 19.
• Skruva fast skruven 24 på nytt.

PST 1000 PEL (se bild H):

• Öppna fotplattans spännspak 6 och skjut fotplattan 7 lätt i riktning mot utsugningsadaptern 5.
• För inställning av exakt geringsvinkel har fotplattan till höger och vänster spärrlägen vid 0°, 22,5° och 45°. Sväng fotplattan 7 med hjälp av skalan 25 till önskat läge. Andra geringsvinklar kan ställas in med hjälp av en geotriangel.
• Skjut därefter fotplattan 7 till anslaget i riktning mot sågbladet 19.
• Stäng spännspaken 6 för att låsa fotplattan i inställt läge.

Såglinjekontroll vid geringssnitt (PST 900 PEL)

För såglinjekontrollen finns på fönstret för "Cut Control" 12 en markering 29 för vinkelräta snitt med 0° och en markering 30 för geringssnitt åt höger eller vänster med 45° enligt skalan 25.

En snittmarkering för geringsvinklar mellan 0° och 45° kan märkas ut proportionellt. Använd en icke permanent märkning och gör en tilläggsmärkning på fönstret för "Cut Control" 12. Märkningen kan sedan lätt avlägsnas.

Det är bäst att göra en provsågning för arbetsstycken som kräver exakta mått.

Såglinjekontroll vid geringssnitt (PST 1000 PEL)

För såglinjekontrollen finns på fönstret för "Cut Control" 12 en marking 29 för vinkelräta snitt med 0° och två markerar för geringssnitt åt höger eller vänster med 45° enligt skalan 25. När såglinjekontrollen med sockel för "Cut Control" 13 fästs på fotplattan 7 gäller den inre markeringen 30. När fönstret för "Cut Control" 12 fästs direkt på gejdskon 11 gäller den yttre markeringen 31.

En snittmarkering för geringsvinklar mellan 0° och 45° kan märkas ut proportionellt. Använd en icke permanent märkning och gör en tilläggsmärkning på fönstret för "Cut Control" 12. Märkningen kan sedan lätt avlägsnas.

Det är bäst att göra en provsågning för arbetsstycken som kräver exakta mått.

Fotplattans förskjutning

För kantnära sågning kan fotplattan 7 skjutas bakåt.

PST 900 PEL (se bild G):

• Dra ut sågbladsmagasinet 21 ur fotplattan 7.
• Lossa skruven 24 och skjut fotplattan 7 till anslaget i riktning mot utsugningsadaptern 5.
• Skruva fast skruven 24 på nytt.

PST 1000 PEL (se bild H):

• Öppna fotplattans spännspak 6 och skjut fotplattan 7 mot stopp i riktning mot utsugningsadaptern 5.
• Stäng spännspaken 6 för att låsa fotplattan i inställt läge.

68 | Svenska

Sågning med förskjuten fotplatta 7 är möjlig endast med en geringsvinkel på 0°. När såglinjekontrollen "Cut Control" används med sockel 13 är det inte nödvändigt att använda parallellanslag med cirkelskärare 26 (tillbehör) och inte heller spjälkningsskydd 22.

Spanblåsningsfunktion

Med luftströmmen från spånblåsningen 9 kan snittlinjen blåsas ren från spån.

Aktivera spånblåsningen: Skjut för arbeten med hög spånavskiljning i trä, plast o. dyl. omkopplaren 9 i riktning mot utsugningsadaptern.

Koppla bort spänbläsningen: Skjut vid arbeten i metall och vid ansluten dammut-sugning omkopplaren 9 i riktning mot såg-klingan.

Driftstart

▶ Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

Arbetsljuset 14 förbättrar ljusförhållanden vid arbetsområdet. Arbetsljuset tillsammans med såglinjekontrollen "Cut Control" ger mycket goda sågresultat.

Arbetsljustet 14 slås på med en lätt tryckning på strömställaren Till/Från 3. Vid kraftigare nedtryckning av strömställaren kopplas elverktyget på och arbetsljustet fortsätter lysa.

▶ Rikta inte blicken direkt mot arbetslampan, ljuset kan blända!

In- och urkoppling

För inkoppling av elverktyget tryck på strömställare Till/Från 3.

För låsning av strömställaren Till/Från 3 håll strömställaren intryckt och skjut låsningen 1 åt höger eller vänster.

För fränkoppling av elverktyget släpp strömställare Till/Från 3. Vid låst strömställare Till/Från 3 tryck först in och släpp sedan upp strömställaren.

Styrning/förval av slagtal

Genom att öka eller minska trycket på strömställaren Till/Från 3 kan slagtalet regleras steglös när elverktyget är påslaget.

Vid låst strömställare 3 arbetar elverktyget med förvald slagfrekvens.

Med ställratten för förval av slagtal 2 kan önskat slagtal väljas och under drift ändras.

1-2: lågt slagtal
3–4: medelhögt slagtal
5–6: högt slagtal

Lämpligt slagtal beror på material och arbetsförhållande.

Prova fram den bästa inställningen genom praktiska försök. En sänkning av slagtalet rekommenderas när sågbladet läggs an mot arbetsstycke liksom vid sågning i plast och aluminium. Vid långtidssågning med lägt slagtal kan elverktyget bli mycket varmt. Kasta ut sågbladet och låt elverktyget för avkylnning gå ca 3 minuter på högsta slagtal.

Arbetsanvisningar

• Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
  Använd ett stabilt underlag vid bearbetning av små eller tunna arbetstycken eller en sågstation (Bosch PLS 300).

Såga med måttligt tryck för att nå ett optimalt och exakt snittresultat.

Vid långa och raka snitt i grovt trä (>40 mm) finns risk att snittlinjen löper inexakt. Vi rekommenderar därför att för exakta snitt använda en Bosch-cirkelsåg.

Insågning (se bild I)

Det är endast tillåtet att använda insågning i mjuka material såsom trä, gipskartong etc.

Använd endast kort sågblad vid insågning. Insågning är endast möjlig med geringsvinkel 0°.

Placera elverktyget med fotplattans 7 främre kant på arbetsstycket så att sågbladet 19 inte berör arbetsstycket och koppla på. På elverktyg med slagtalsreglage välj högsta slagtal. Tryck elverktyget kraftigt mot arbetsstycket och kör långsamt ned sågbladet i arbetsstycket.

När fotplattan 7 ligger an med hela ytan mot arbetsstycket kan sågningen fortsätta längs önskad snittlinje.

Parallellanslag med cirkelskärare (tillbehör)

Vid arbete med parallellanslag med cirkelskärare 26 (tillbehör) får arbetsstyckets tjocklek uppgå till högst 30 mm.

Ta bort sockeln för "Cut Control" 13 från fotplattan 7. Tryck ihop sockeln lätt och ta ut den ur styrningen 23.

PST 1000 PEL: Vid användning av gejdsko 11 kan fönstret för "Cut Control" 12 klämmas fast framtill på gejdskon. Detta underlättar en exakt inställning av önskad såglinje för alla geringssnitt (se "Såglinjekontroll vid geringssnitt", sidan 67).

Parallellsnitt (se bild J): Lossa lässkruven 27 och skjut in parallellanslagets skala genom styrningen 23 i fotplattan. Ställ in önskad snittbredd som skalvärde vid innerkanten av fotplattan. Skruva fast lässkruven 27.

Cirkelsnitt (se bild K): Borra ett hål som är tillräckligt stort för att sticka ned sågbladet vid snittlinjen innanför den cirkel som sågas. Bearbeta hålet med en fräs eller fil så att sågbladet ligger an mot snittlinjen Ställ in låsskruven 27 på andra sidan av parallellanslaget. Skjut parallellanslagets skala genom styrningen 23 i fotplattan. Borra ett hål i arbetsstycket i mitten av urtaget. Skjut centreringsspets 28 genom den inre öppningen på parallellanslaget och i det förborrade hålet. Ställ in radien som skalvärde mot den inre kanten av fotplattan. Dra fast låsskruven 27.

Kyl- och smörjmedel

Använd kyl- resp. smörjmedel längs snittlinjen vid sågning i metall på grund av materialets uppvärmning.

Norsk | 69

Underhåll och service

Underhåll och rengöring

• Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
  ▶ Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Rengör sågbladsinfästningen regelbundet. Ta sågbladet ur elverktyget och knacka elverktyget lätt mot en jämn yta.

En kraftig nedsmutsning av elverktyget kan orsaka funktionsstörningar. Undvik därför att såga i kraftigt dammbildande material underifrån eller uppåt över huvudet.

Använd under extrema betingelser om möjligt en utsugningsanläggning. I dylika fall ska ventilations-öppningarna renblåsas ofta och ett felströmsskydd (FI) förkopplas. Vid bearbetning av metall kan damm samlas i elverktygets inre. Elverktygets skyddsisolering kan försämras.

Smörj styrrullen 18 då och då med några droppar olja.

Kontrollera styrrullen 18 regelbundet. Om styrrullen är sliten måste den bytas ut vid en auktoriserad Bosch serviceverkstad.

Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.

Svenska

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2002/96/EG för avfall som utgörs av elektriska och elektroniska produkter och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålles.

Norsk
