Tipo de producto	Sierra caladora
Marca	BOSCH
Modelo	PST 900 PEL
Potencia nominal absorbida	620 W
Potencia útil suministrada	340 W
Número de carreras en vacío	500 – 3 100 r/min
Amplitud de carrera	23 mm
Profundidad de corte máx. en madera	90 mm
Profundidad de corte máx. en aluminio	15 mm
Profundidad de corte máx. en acero (no aleado)	8 mm
Ángulo de corte biselado máx.	45° (izquierda/derecha)
Peso (según EPTA-Procedure 01/2003)	2,1 kg
Clase de protección	II (doble aislamiento)
Alimentación	Red 230 V ~
Variador de velocidad	Sí (electrónico)
Preselección de velocidad	Sí (rueda de 6 posiciones)
Movimiento pendular	Sí, 4 posiciones
Control del trazado « Cut Control »	Sí
Iluminación de la zona de trabajo	Sí (LED integrado)
Soplador integrado	Sí, conmutable
Conexión de aspiración de polvo	Sí (manguera de 35 mm)
Cambio de hoja sin herramienta	Sí (SDS)
Almacenamiento de hojas integrado	Sí, hasta 6 hojas
Placa de base orientable	Sí, para cortes biselados hasta 45°
Tope paralelo / guía circular	Accesorio disponible

Preguntas frecuentes - PST 900 PEL 620W BOSCH

¿Cómo cambiar la hoja de sierra en la PST 900 PEL?

Para cambiar la hoja, gire la palanca SDS (17) completamente hacia el protector de manos. La hoja es expulsada. Inserte una nueva hoja (vástago T) en el portaflechas hasta que encaje. Asegúrese de que la parte posterior de la hoja se enganche en la guía de hoja de rodillo.

¿Qué materiales se pueden cortar con esta sierra caladora?

La sierra puede cortar madera (hasta 90 mm), aluminio (15 mm), acero no aleado (8 mm), plásticos, caucho y placas de cerámica.

¿Cómo ajustar el ángulo de corte biselado?

Afloje el tornillo (24) debajo de la placa de base, empuje la placa hacia atrás, inclínela al ángulo deseado (muescas a 0°, 22,5° y 45°), luego vuelva a apretar. La cubierta y el protector contra astillas deben retirarse para cortes biselados.

¿Qué hacer si la sierra se calienta anormalmente?

Si el aparato se calienta después de un uso prolongado a baja velocidad, retire la hoja y haga funcionar la sierra a máxima velocidad durante unos 3 minutos para ventilar y enfriar el motor. Limpie también las aberturas de ventilación.

¿Cómo usar el control de trazado « Cut Control »?

Fije el indicador en la base, luego encájelo en la guía de la placa base. El indicador proyecta una marca luminosa que permite seguir con precisión la línea de corte.

¿Cuál es la función del movimiento pendular?

El movimiento pendular (4 posiciones) adapta la amplitud de la hoja para optimizar el corte. Use un movimiento reducido para materiales duros o cortes precisos, y un movimiento más amplio para maderas blandas.

¿Cómo conectar un aspirador?

Monte la manguera de aspiración (accesorio) en la conexión de aspiración (5). Desactive el soplador empujando el interruptor (9) hacia la hoja. Use un aspirador adecuado para el material trabajado.

¿Puedo cortar materiales en inmersión?

Sí, solo para materiales blandos (madera, yeso) con un ángulo de corte de 0°. Use una hoja corta, coloque la parte delantera de la placa sobre la pieza, encienda a velocidad máxima, luego sumerja suavemente la hoja.

¿Cómo mantener la guía de hoja de rodillo?

Lubrique de vez en cuando la guía de hoja de rodillo (18) con una gota de aceite. Verifique regularmente su estado; si está desgastada, hágala reemplazar por un servicio postventa Bosch autorizado.

¿Dónde encontrar piezas de repuesto o el servicio postventa?

Para piezas de repuesto, visite www.bosch-pt.com. En Francia, contacte al Servicio al Cliente Bosch al 0811360122 o por correo electrónico a [e-mail].

MANUAL DE USUARIO PST 900 PEL 620W BOSCH

Instrucciones de seguridad

Advertencias de peligro generales para herramientas eléctricas

ADVERTENCIA

Lea íntegramente estas advertencias de peligro e instrucciones. En

caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Guardar todas las advertencias de peligro e instrucciones para futuras consultas.

El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

Seguridad del puesto de trabajo

• Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. ▶ No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

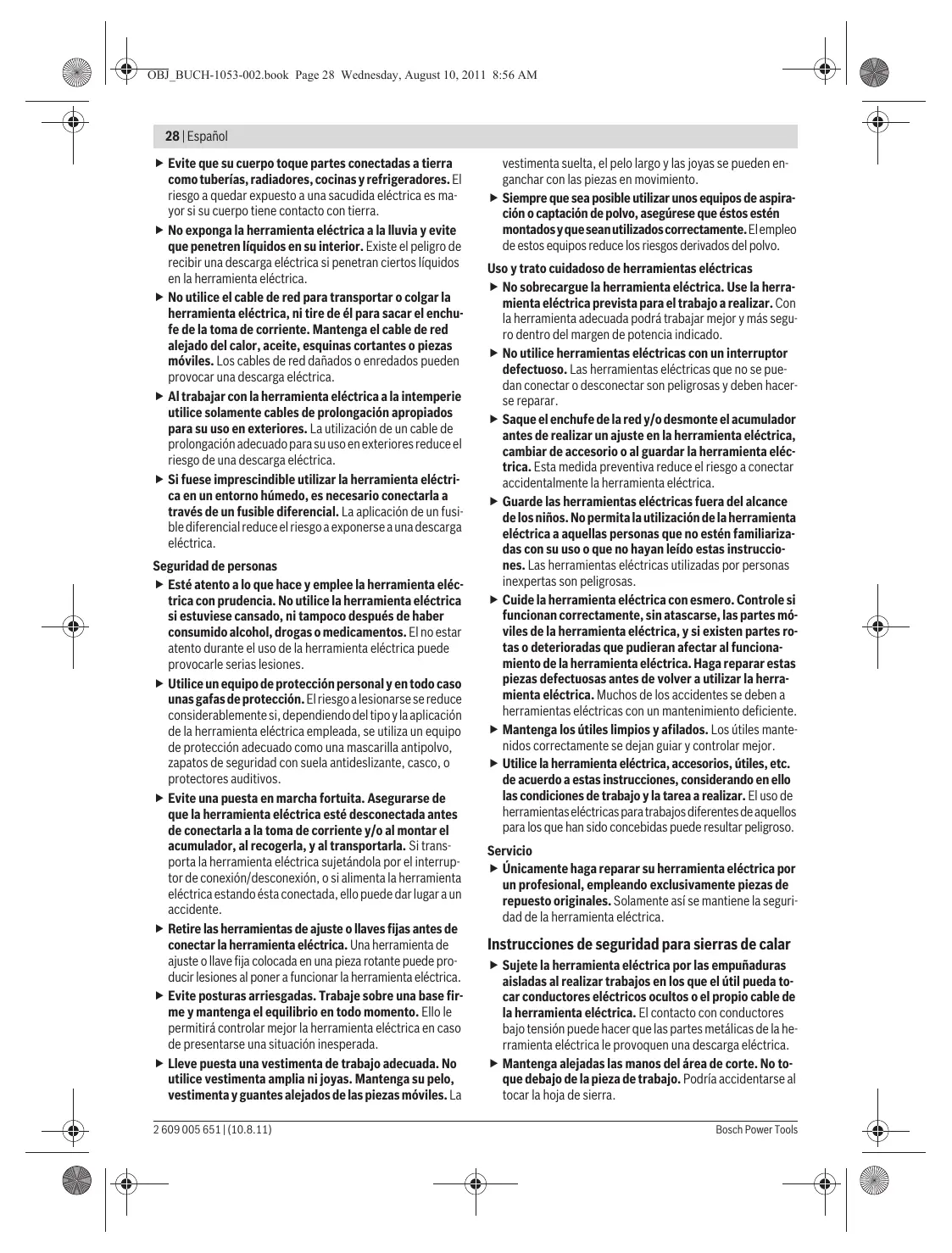

Seguridad eléctrica

▶ El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.

Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. ▶ No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. ▶ No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. ▶ Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

Seguridad de personas

Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones. Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. Evite una puesta en marcha fortuita. Asegúrese de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente. ▶ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. ▶ Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La

vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento.

▶ Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese de que éstos estén montados y de que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.

Uso y trato cuidadoso de herramientas eléctricas

▶ No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. ▶ No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. ▶ Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica. ▶ Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. ▶ Cuide la herramienta eléctrica con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. ▶ Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

Servicio

- Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.

Instrucciones de seguridad para sierras de calar

Sujete la herramienta eléctrica por las empuñaduras aisladas al realizar trabajos en los que el útil pueda tocar conductores eléctricos ocultos o el propio cable de la herramienta eléctrica. El contacto con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica le provoquen una descarga eléctrica. - Mantenga alejadas las manos del área de corte. No toque debajo de la pieza de trabajo. Podría accidentarse al tocar la hoja de sierra.

▶ Solamente aproxime la herramienta eléctrica en funcionamiento contra la pieza de trabajo. En caso contrario puede que retroceda bruscamente el aparato al engancharse el útil en la pieza de trabajo. ▶ Cuide en mantener firmemente asentada la placa base 7 contra la pieza al serrar. Una hoja de sierra ladeada puede romperse o provocar un retroceso brusco del aparato. Al terminar de serrar, desconecte la herramienta eléctrica y espere a que ésta se haya detenido completamente antes de sacar la hoja de sierra de la ranura de corte. Ello le permite depositar de forma segura la herramienta eléctrica sin peligro de que ésta retroceda de forma brusca. ▶ Solamente utilice hojas de sierra sin dañar y en perfecto estado. Las hojas de sierra deformadas o melladas pueden romperse, mermar la calidad de corte, o provocar un retroceso brusco del aparato. ▶ Después de desconectar el aparato no trate de frenar la hoja de sierra presionándola lateralmente contra la pieza. La hoja de sierra podría dañarse, romperse o provocar un retroceso brusco del aparato. Utilice unos aparatos de exploración adecuados para detectar posibles tuberías de agua y gas o cables eléctricos ocultos, o consulte a la compañía local que le abastece con energía. El contacto con cables eléctricos puede electrocutarle o causar un incendio. Al dañar las tuberías de gas, ello puede dar lugar a una explosión. La perforación de una tubería de agua puede redundar en daños materiales o provocar una electrocución. ▶ Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. - Antes de depositarla, esperar a que se haya detenido la herramienta eléctrica. El útil puede engancharse y hacerle perder el control sobre la herramienta eléctrica.

Descripción y prestaciones del producto

Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Utilización reglamentaria

El aparato ha sido diseñado para serrar y recortar sobre una base firme, madera, plástico, metal, cerámica y caucho. Es adecuado para efectuar cortes rectos y en curva con un ángulo de inglete de hasta 45°. Utilice las hojas de sierra recomendadas.

Componentes principales

La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.

1 Enclavamiento del interruptor de conexión/desconexión 2 Rueda para preselección del n° de carreras 3 Interruptor de conexión/desconexión

4 Manguera de aspiración* 5 Boquilla de aspiración 6 Palanca de sujeción de la placa base (PST 1000 PEL) 7 Placa base 8 Palanca para ajuste del movimiento pendular 9 Interruptor para soplador de virutas 10 Cubierta para aspiración 11 Zapata deslizante (PST 1000 PEL) 12 Mirilla del control del corte "Cut Control" 13 Soporte del control del corte "Cut Control" 14 Luz de trabajo 15 Empuñadura (zona de agarre aislada) 16 Émbolo del portaútiles 17 Palanca SDS para desenclavamiento de la hoja de sierra 18 Rodillo guía 19 Hoja de sierra* 20 Protección contra contacto 21 Depósito para hojas de sierra (PST 900 PEL) 22 Protección para cortes limpios* 23 Guía para el tope paralelo 24 Tornillo (PST 900 PEL) 25 Escala para el ángulo de inglete 26 Tope paralelo con cortador de círculos* 27 Tornillo de fijación del tope paralelo* 28 Punto de centrado del cortador de círculos 29 Marca de posición para 0° 30 Marca de posición para 45° 31 Marca de posición de 45° para zapata deslizante (PST 1000 PEL)

*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.

Datos técnicos

Sierra de calar	PST 900 PEL	PST 1000 PEL
No de articulo	3 603 CA0 2..	3 603 CA0 3..
Control del corte “Cut Control”	●	●
Regulación del no de carreras	●	●
Preselección del no de carreras	●	●
Movimiento pen-dular	●	●
Potencia absorbida nominal	W 620	650
Potencia útil	W 340	360

Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones específicas para ciertos países.

Preste atención al n° de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden variar.

Sierra de calar		PST 900 PEL	PST 1000 PEL
No de carreras en vacío n0	min-1	500–3100	500–3100
Carrera	mm	23	23
Profundidad de corte máx.
- en madera	mm	90	100
- en aluminio	mm	15	20
- en acero, sin alear	mm	8	10
Ángulo de corte (izquierda/derecha), máx.	°	45	45
Peso según EPTA-Procedure 01/2003	kg	2,1	2,2
Clase de protección		☐/II	☐/II

Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones específicas para ciertos países.

Preste atención al n° de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden variar.

Información sobre ruidos y vibraciones

		PST 900 PEL	PST 1000 PEL
Ruido determinado según EN 60745.
El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a
Nivel de presión sonora	dB(A)	86	86
Nivel de potencia acústica	dB	97	97
Tolerancia K =	dB(A)	3	3
¡Utilizar protectores auditivos!
Nivel total de vibraciones ah (suma vectorial de tres direcciones) y tolerancia K determinados según EN 60745:
Serrado de tabla de aglomerado de madera:
ah	m/s2	11,5	10,0
K	m/s2	4,0	2,0
Serrado de chapa de metal:
ah	m/s2	8,5	7,0
K	m/s2	2,0	2,0

El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otras herramientas eléctricas. También es adecuado para estimar provisionalmente la solicitación experimentada por las vibraciones.

El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta

eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la solicitación por vibraciones durante el tiempo total de trabajo.

Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.

Declaración de conformidad CE

Declaramos bajo nuestra responsabilidad, que el producto descrito bajo “Datos técnicos” está en conformidad con las normas o documentos normalizados siguientes: EN 60745 de acuerdo con las disposiciones en las directivas 2011/65/UE, 2004/108/CE, 2006/42/CE.

Expediente técnico (2006/42/CE) en:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

- Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.

Montaje y cambio de la hoja de sierra

▶ Al montar la hoja de sierra utilice unos guantes de protección. Podría accidentarse en caso de tocar la hoja de sierra.

Selección de la hoja de sierra

Al final de estas instrucciones encontrará una relación de las hojas de sierra recomendadas. Solamente utilice hojas de sierra de una sola leva (tipo T). La longitud de la hoja de sierra no debe ser mayor que la precisada para el corte.

Para efectuar cortes en curva de radio pequeño emplear una hoja de sierra estrecha.

Montaje de la hoja de sierra (ver figura A1)

Si procede, desmonte la cubierta 10 (ver "Cubierta").

Inserte la hoja de sierra 19 con los dientes orientados hacia el sentido de corte hasta enclavarla en el émbolo portaútiles 16. La palanca SDS 17 retrocede automáticamente y retiene la hoja de sierra. No obligue hacia atrás con la mano la palanca 17, puesto que podría dañar la herramienta eléctrica.

Al insertar la hoja de sierra cuide que su lomo quede alojado en la ranura del rodillo guía 18.

- Controle la sujeción firme de la hoja de sierra. Una hoja de sierra floja puede llegar a salirse de su alojamiento y lesionarle.

Desmontaje de la hoja de sierra (ver figura A2)

▶ Al expulsar la hoja de sierra, mantenga la herramienta eléctrica de manera que la hoja de sierra no pueda lesionar a ninguna persona o animal.

Gire la palanca SDS 17 hacia delante hasta el tope, en dirección a la protección contra contacto 20. La hoja de sierra se afloja y es expulsada.

Depósito para hojas de sierra (PST 900 PEL) (ver figura B)

En el depósito para hojas de sierra 21 puede Ud. guardar hasta seis hojas de sierra con una longitud máxima de 110 mm. Aloje las hojas de sierra con el vástago de una leva (vástago T) en el rebaje previsto para tal fin en el depósito. En éste pueden guardarse apiladas hasta tres hojas de sierra.

Cierre el depósito para hojas de sierra y empújelo hasta el tope en la abertura de la placa base 7.

Zapata deslizante (PST 1000 PEL)

Para trabajar superficies delicadas puede montarse la zapata deslizante 11 sobre la placa base 7 para evitar así que se arañen las superficies.

Para montar la zapata deslizante 11 engánchela en la parte anterior de la placa base 7 y empújela atrás, hacia arriba, hasta enclavarla.

Protección para cortes limpios

La protección para cortes limpios 22 (accesorio especial) evita el astillamiento de los bordes del corte al aserrar madera. Solamente puede usarse la protección para cortes limpios con ciertos tipos de hojas de sierra y además con un ángulo de corte de 0°. Al emplear la protección para cortes limpios tampoco deberá desplazarse hacia atrás la placa base 7 para serrar cerca de un reborde.

Meta a presión desde abajo en la placa base 7 la protección para cortes limpios 22.

PST 1000 PEL (ver figura C): En caso de emplear una zapata deslizante 11, la protección para cortes limpios 22 no se fija a la placa base 7, sino a la zapata deslizante.

El control del corte “Cut Control” permite el guiado exacto de la herramienta eléctrica a lo largo de la línea de corte trazada sobre la pieza de trabajo. El “Cut Control” se compone de la mirilla 12 con las marcas de posición y del soporte 13 para su fijación a la herramienta eléctrica.

Fijación del "Cut Control" a la placa base (ver figura D)

Meta a presión la mirilla del “Cut Control” 12 en los alojamientos del soporte 13. Seguidamente, comprima levemente el soporte de manera que quede enclavado en la guía 23 de la placa base 7.

Fijación del "Cut Control" a la zapata deslizante (PST 1000 PEL) (ver figura E)

Este sistema de control del corte permite fijar la mirilla del "Cut Control" 12 al soporte 13, a través del cual se sujeta a la placa base 7, o bien, montándola directamente en los soportes de la zapata deslizante 11.

Desmonte el soporte del “Cut Control” 13 de la placa base 7. Para ello, comprima levemente el soporte y sáquelo de la guía 23.

Desprenda la mirilla del “Cut Control” 12 del soporte 13 y móntela en los soportes de la zapata deslizante 11.

Aspiración de polvo y virutas

El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias.

Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialistas.

• A ser posible utilice un equipo para aspiración de polvo apropiado para el material a trabajar.
• Observe que esté bien ventilado el puesto de trabajo.
• Se recomienda una mascarilla protectora con un filtro de la clase P2.

Observe las prescripciones vigentes en su país sobre los materiales a trabajar.

▶ Evite acumulaciones de polvo en el puesto de trabajo.

Los materiales en polvo se pueden inflamar fácilmente.

Cubierta (ver figura F)

Monte la cubierta 10, antes de conectar la herramienta eléctrica a un equipo para aspiración de polvo.

Monte la cubierta 10 en la herramienta eléctrica cuidando que los clips encajen en las cavidades de la carcasa.

Desmonte la cubierta 10 para trabajar sin un equipo de aspiración y para efectuar cortes a inglete. Para ello, comprima la cubierta a la altura de ambos clips exteriores y sáquela hacia delante.

Conexión del equipo para aspiración de polvo

Inserte la manguera de aspiración 4 (accesorio especial) en la boquilla de aspiración 5. Conecte la manguera de aspiración 4 a un aspirador (accesorio especial). Una relación de los elementos para la conexión a diversos aspiradores la encuentra al final de estas instrucciones.

Desconecte el soplador de virutas si ha conectado un equipo de aspiración (ver "Soplador de virutas").

El aspirador debe ser adecuado para el material a trabajar.

Para aspirar polvo especialmente nocivo para la salud, cancerígeno, o polvo seco utilice un aspirador especial.

Operación

Modos de operación

- Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.

Ajuste del movimiento pendular

El movimiento pendular, ajustable en cuatro niveles, permite adaptar de forma óptima la velocidad, el rendimiento y la calidad del corte, al material a trabajar.

La palanca de ajuste 8 le permite seleccionar el nivel del movimiento pendular incluso durante la operación del aparato.

Sin movimiento pendular Movimiento pendular pequeño Movimiento pendular mediano Movimiento pendular grande

El nivel de movimiento pendular para una aplicación concreta conviene determinarlo probando. Tener en cuenta aquí las siguientes recomendaciones:

• Reducir, o incluso anular, el nivel del movimiento pendular cuanto más fino y limpio deba ser el canto cortado.
• Desconecte el movimiento pendular al serrar materiales delgados (p.ej. chapas).
• Al trabajar materiales duros (p. ej. acero) utilice un movimiento pendular pequeño.
• Al serrar materiales blandos, o madera en sentido de la fibra, puede utilizarse el nivel de movimiento pendular máximo.

Ajuste del ángulo de inglete

La placa base 7 puede inclinarse hasta 45° hacia la derecha o izquierda para realizar cortes a inglete.

La cubierta 10 y la protección para cortes limpios 22 no pueden utilizarse al efectuar cortes a inglete.

Si procede, desmonte primero la cubierta 10 (ver “Cubierta”, página 31) y retire la protección para cortes limpios 22 (ver “Protección para cortes limpios”, página 31).

PST 900 PEL (ver figura G):

• Desmonte el depósito para hojas de sierra 21 de la placa base 7.
• Afloje el tornillo 24 y desplace ligeramente la placa base 7 hacia la boquilla de aspiración 5.
• Para ajustar con exactitud unos ángulos de inglete definidos, la placa base dispone a la derecha e izquierda de unas muescas a 0°, 22,5° y 45°. Incline la placa base 7 a la posición deseada de acuerdo a la escala 25. Para ajustar ángulos de inglete diferentes puede emplearse un transportador de ángulos.
• Seguidamente desplace hasta el tope la placa base 7 en dirección a la hoja de sierra 19.
• Apriete el tornillo 24.

PST 1000 PEL (ver figura H):

• Abra la palanca de fijación 6 de la placa base 7 y desplace ésta en dirección a la boquilla de aspiración 5.
• Para ajustar con exactitud unos ángulos de inglete definidos, la placa base dispone a la derecha e izquierda de unas muescas a 0°, 22,5° y 45°. Incline la placa base 7 a la po

sición deseada de acuerdo a la escala 25. Para ajustar ángulos de inglete diferentes puede emplearse un transportador de ángulos.

• Seguidamente desplace hasta el tope la placa base 7 en dirección a la hoja de sierra 19.
• Cierre la palanca de fijación 6, para retener la placa base en la posición ajustada.

Control del corte en cortes a inglete (PST 900 PEL)

Para el control del corte, la mirilla del "Cut Control" 12 dispone de una marca 29 para el corte perpendicular a 0° y de sendas marcas 30 para los respectivos cortes a inglete hacia la derecha o izquierda de 45°, según la escala 25.

La marca de posición para un ángulo de inglete entre 0° y 45° se obtiene proporcionalmente. Puede marcarse en la mirilla del “Cut Control” 12 con un rotulador de tinta no permanente para que pueda volver a borrarse fácilmente.

Si el corte debe ser muy exacto se recomienda realizar primero un corte de prueba.

Control del corte en cortes a inglete (PST 1000 PEL)

Para el control del corte, la mirilla del “Cut Control” 12 dispone de una marca 29 para el corte perpendicular a 0° y de sendas dobles marcas para los respectivos cortes a inglete hacia la derecha o izquierda de 45°, según la escala 25. Al fijar el control del corte con el soporte del “Cut Control” 13 a la placa base 7 deberá utilizarse la marca interior 30. En caso de sujetar la mirilla del “Cut Control” 12 directamente a la zapata deslizante 11 deberá usarse la marca exterior 31.

La marca de posición para un ángulo de inglete entre 0° y 45° se obtiene proporcionalmente. Puede marcarse en la mirilla del “Cut Control” 12 con un rotulador de tinta no permanente para que pueda volver a borrarse fácilmente.

Si el corte debe ser muy exacto se recomienda realizar primero un corte de prueba.

Español | 33

Desplazamiento de la placa base

Para poder serrar cerca de un reborde es posible echar hacia atrás la placa base 7.

PST 900 PEL (ver figura G):

• Desmonte el depósito para hojas de sierra 21 de la placa base 7.
• Afloje el tornillo 24 y desplace hasta el tope la placa base 7 en dirección hacia la boquilla de aspiración 5.
• Apriete el tornillo 24.

PST 1000 PEL (ver figura H):

• Abra la palanca de fijación 6 de la placa base 7 y desplace ésta, hasta el tope, en dirección a la boquilla de aspiración 5.
• Cierre la palanca de fijación 6, para retener la placa base en la posición ajustada.

Estando desplazada la placa base 7 solamente es posible serrar teniendo ajustado un ángulo de inglete de 0°. Además, no deberán utilizarse el control del corte “Cut Control” con el soporte 13, el tope paralelo con el cortador de círculos 26 (accesorio opcional), así como la protección para cortes limpios 22.

Soplador de virutas

El aire expulsado por el soplador de virutas 9 permite mantener despejada la línea de corte.

Conexión del soplador de virutas: Al realizar trabajos en madera, plástico, etc. con un gran arranque de viruta, empuje el interruptor 9 en dirección a la boquilla de aspiración.

Desconexión del soplador de virutas: Al efectuar trabajos en metal, o al tener conectado un equipo de aspiración, empuje el interruptor 9 en dirección a la hoja de sierra.

Puesta en marcha

¡Observe la tensión de red! La tensión de alimentación deberá coincidir con las indicaciones en la placa de características de la herramienta eléctrica. Las herramientas eléctricas marcadas con 230 V pueden funcionar también a 220 V.

Conexión del LED de iluminación

La luz de trabajo 14 mejora la visibilidad en el área de trabajo inmediata. Ud. puede obtener unos resultados excelentes al serrar si utiliza la luz de trabajo junto el control del corte "Cut Control".

Conecte la luz de trabajo 14 presionando levemente el interruptor de conexión/desconexión 3. Si presiona con mayor fuerza el interruptor de conexión/desconexión, la herramienta eléctrica se conecta quedando encendida la luz de trabajo.

▶ No mire directamente hacia el LED de iluminación, ya que ello puede deslumbrarle.

Para conectar la herramienta eléctrica presionar el interruptor de conexión/desconexión 3.

Para enclavar el interruptor de conexión/desconexión 3 mantenga presionado éste y desplace el botón de enclavamiento 1 hacia la derecha o izquierda.

Para desconectar la herramienta eléctrica suelte el interruptor de conexión/desconexión 3. Si el interruptor de conexión/desconexión 3 estuviese enclavado, apriételo primero y suéltelo a continuación.

Control y preselección del número de carreras

Variando la presión ejercida contra el interruptor de conexión/desconexión 3 puede variarse de forma continua el número de carreras de la herramienta eléctrica.

Teniendo enclavado el interruptor de conexión/desconexión 3, la herramienta eléctrica trabaja con el número de carreras preseleccionado.

La rueda 2 le permite preseleccionar el número de carreras incluso durante la operación del aparato.

1 - 2: número de carreras reducido; 3-4: número de carreras mediano; 5-6: número de carreras elevado.

El número de carreras preciso depende del material y de las condiciones de trabajo, siendo conveniente determinarlo probando.

Es recomendable reducir el número de carreras al aplicar la hoja de sierra en funcionamiento contra la pieza de trabajo, así como al serrar plástico y aluminio.

Al trabajar prolongadamente a bajas revoluciones, puede que la herramienta eléctrica se caliente fuertemente. Expulse la hoja de sierra y deje trabajar la herramienta eléctrica durante aprox. 3 minutos a las revoluciones máximas, para que se refrigere.

Instrucciones para la operación

• Antes de cualquier manipulación en la herramienta eléctrica, saque el enchufe de red de la toma de corriente. ▶ Siempre utilice una base de asiento firme o una mesa de corte (Bosch PLS 300) al serrar piezas pequeñas o delgadas.

Sierre ejerciendo una presión moderada para obtener un corte óptimo y preciso.

Al realizar cortes largos en madera gruesa (> 40 mm), puede que la línea de corte sea irregular. Para lograr cortes exactos en estos casos, se recomienda utilizar una sierra circular Bosch.

Serrado por inmersión (ver figura I)

¡El procedimiento de serrado por inmersión solamente deberá emplearse al trabajar materiales blandos como la madera, placas de pladur, etc.!

Únicamente usar hojas de sierra cortas para el aserrado por inmersión. Éste solamente puede realizarse con un ángulo de inglete de 0°.

Incline hacia delante la herramienta eléctrica de manera que el canto anterior de la placa base 7 asiente contra la pieza de trabajo, cuidando que la hoja de sierra 19 no toque ésta, y conecte el aparato. En las herramientas eléctricas con un número de carreras ajustable, seleccione el número máximo de carreras antes de comenzar el corte por inmersión.

ro de carreras regulable, ajustar el número de carreras máximo. Presione firmemente la herramienta eléctrica contra la pieza de trabajo y deje ir penetrando lentamente la hoja de sierra en la pieza de trabajo.

En el momento en que la placa base 7 asiente completamente sobre la pieza de trabajo, continúe serrando a lo largo de la línea de corte.

Tope paralelo con cortador de círculos (accesorio especial)

Únicamente usar el tope paralelo con el cortador de círculos 26 (accesorio especial) en piezas con un grosor máximo de 30 mm.

Desmonte el soporte del “Cut Control” 13 de la placa base 7. Para ello, comprima levemente el soporte y sáquelo de la guía 23.

PST 1000 PEL: Si utiliza la zapata deslizante 11 la mirilla del "Cut Control" 12 puede fijarse en la parte delantera de la zapata deslizante. Ello facilita el guiado exacto a lo largo de la línea de corte, especialmente al realizar cortes a inglete (ver "Control del corte en cortes a inglete", página 32).

Corte paralelo a un borde (ver figura J): Afloje el tornillo de fijación 27 e inserte la escala del tope paralelo por la guía 23 de la placa base. Ajuste el ancho de corte deseado según la escala en el canto interior de la placa base. Apriete el tornillo de fijación 27.

Cortes en círculo (ver figura K): Taladre cerca de la línea de corte, por el lado de desperdicio, un taladro de diámetro suficiente para poder introducir la hoja de sierra. Frese o lime el sector del taladro cercano al trazo de corte, de manera que pueda enrasar con éste la hoja de sierra. Monte el tornillo de fijación 27 al otro lado del tope paralelo. Introduzca la escala del tope paralelo por la guía 23 de la placa base. Taladre en la pieza de trabajo un orificio en el centro del círculo a realizar. Introduzca el punto de centrar 28 por la abertura interior del tope paralelo en el orificio previamente taladrado. Ajuste el radio al valor de la escala indicado en el canto interior de la placa base. Apriete el tornillo de fijación 27.

Refrigerante/lubricante

Al serrar metal se recomienda aplicar un líquido refrigerante o lubricante a lo largo de la línea de corte para reducir el calentamiento del material.

Mantenimiento y servicio

Mantenimiento y limpieza

• Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.
• Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad.

Limpie periódicamente el alojamiento de la hoja de sierra. Para ello desmonte la hoja de sierra de la herramienta eléctrica y golpee ligeramente ésta contra una superficie plana.

Un ensuciamiento excesivo de la herramienta eléctrica puede provocar que ésta funcione deficientemente. Por ello, no guíe la herramienta manteniéndola boca arriba, si sierra materiales que produzcan mucho polvo.

En el caso de aplicaciones extremas, siempre que sea posible, utilice un equipo de aspiración. Sople con frecuencia las rejillas de refrigeración y conecte el aparato a través de un fusible diferencial (FI). Al trabajar metales puede llegar a acumularse en el interior de la herramienta eléctrica polvo susceptible de conducir corriente. Ello puede mermar la eficacia del aislamiento de la herramienta eléctrica.

Lubrique de vez en cuando el rodillo guía 18 con unas gotas de aceite.

Controle periódicamente el rodillo guía 18. Si estuviese excesivamente desgastado es necesario hacerlo sustituir por un servicio técnico Bosch autorizado.

Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio los podrá obtener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.

España

Robert Bosch Espana S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Tel. Asesoramiento al cliente: [phone]

Fax: [phone]

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: [phone]

México

Robert Bosch S. de R.L. de C.V.

Sierra Gamón 120

Colonia Lomas de Chapultepec - 11 000 - Mexico DF

Tel. Interior: [phone]

Tel. D.F.: [phone]

E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: [phone]

E-Mail: [e-mail]

Portugués | 35

Perú

Robert Bosch S.A.

Av. Republica de Panama 4045

Buzón Postal Lima 34 (Surquillo) - Lima

Tel.: [phone]

Chile

Robert Bosch S.A.

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

¡No arroje las herramientas eléctricas a la basura!

Sólo para los países de la UE:

Conforme a la Directiva Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

Reservado el derecho de modificación.

NOM-

Portugués

21 Depósito de hojas de sierra (PST 900 PEL)

25 Escala de ángulo de bisel

26 Tope paralelo con cortador circular*

Desplazar la placa base

Dispositivo de soplado de virutas
