MSR700 - Caméra auto Navitel - Tasuta kasutusjuhend

Toote tüüp	Sõiduki videoregistraator (autokaamera)
Bränd	Navitel
Mudel	MSR700
Protsessor	NOVATEK NT96658
Pildisensor	SONY 307
Ekraan	2-tolline TN, eraldusvõime 960×240
Salvestuse eraldusvõime	12 megapikslit (fotod), Full HD video
Videovorming	MOV
Fotovorming	JPG
Salvestusruum	microSD-kaart (Class 6 või kõrgem, 8–256 GB)
Toide	DC 5V, 1,5A mini-USB 2.0 kaudu (autolaadija kaasas)
Aku	Sissseehitatud laetav (parkimisrežiimi hädaolukorra salvestamiseks)
Töövool	700 mA
Sagedus	50 / 60 Hz
Ahelsalvestus	Toetab valitavaid klippide pikkusi; kirjutab üle kaitsmata failid
G-andur	Lukustab salvestuse automaatselt kokkupõrkel
Parkimisjälgimine	Lülitub sisse ja salvestab, kui ooterežiimis tuvastatakse vibratsioon
Helisalvestus	Saab salvestamise ajal sisse/välja lülitada
Failikaitse	Failide lukustamine/avamine, et takistada kustutamist
Mikrofon ja kõlar	Sisseehitatud
Kinnitus	Kleepkinnitus (3M kleebis) tuuleklaasile
Mõõtmed (hinnangulised)	Ligikaudu 6,5 × 4,5 × 3 cm
Kaal (hinnanguline)	Ligikaudu 70 g
Töötemperatuur	0 °C kuni +35 °C
Hoiutemperatuur	+5 °C kuni +45 °C
Ohutusjuhised	Kasutage originaallaadijat; vältige niiskust; hoidke lääts puhas; ärge võtke lahti
Hooldus	Puhastage lääts regulaarselt; vormindage microSD-kaart seadmes, kui ilmneb vigu

Korduma kippuvad küsimused - MSR700 Navitel

Millist microSD-kaarti peaksin kasutama?

Kasutage suure kiirusega microSD-kaarti, mille klass on 6 või kõrgem ja maht 8 GB kuni 256 GB. Enne esmakordset kasutamist vormindage kaart autokaameras.

Kuidas alustada automaatset salvestamist?

Ühendage seade välise toiteallikaga (autolaadija). See lülitub sisse ja alustab automaatselt salvestamist, mida näitab vilkuv sinine LED. Salvestamise peatamiseks vajutage nuppu OK.

Kuidas parkimisjälgimine töötab?

Kui seade on väljalülitatud olekus, tuvastatakse vibratsioon, see lülitub automaatselt sisse ja alustab salvestamist. Kui üle minuti edasist vibratsiooni ei esine, lülitub see uuesti välja.

Kas ma saan video lukustada, et seda ei kirjutataks üle?

Jah. Salvestamise ajal vajutage nuppu Alla, et lukustada praegune fail. Ilmub võtme sümbol. Lukustatud faile ei saa kustutada ega üle kirjutada. Avamiseks valige kontekstimenüüst Ava praegune.

Kuidas vormindada microSD-kaarti?

Peamenüüst valige Vorminda SD-kaart ja kinnitage. Andmevigade vältimiseks vormindage kaart alati autokaameras, eriti enne esmakordset kasutamist või vigade ilmnemisel.

Mida teha, kui seade külmub?

Vajutage nuppu Reset nööpnõela või kirjaklambriga. Seade taaskäivitub. Kui probleemid püsivad, proovige SD-kaarti vormindada või püsivara uuendada.

Kas saan autokaamerat laadimise ajal kasutada?

Jah, autokaamera on loodud olema pidevalt toitega ühendatud tavakasutuse ajal. Sisemine aku on mõeldud ainult parkimisrežiimi või lühiajaliseks varundamiseks.

Kuidas muuta salvestuse eraldusvõimet?

Seade salvestab vaikimisi Full HD eraldusvõimega. Täpsemad eraldusvõime seaded võivad olenevalt püsivarast olla menüüs Videokvaliteet vms.

Kas GPS on sisseehitatud?

Navitel MSR700-l puudub sisseehitatud GPS-vastuvõtja. See salvestab ainult videot ja heli.

Kuidas puhastada objektiivi?

Pühkige objektiivi õrnalt pehme kuiva lapiga, et eemaldada tolm või plekid. Vältige tugevatoimelisi kemikaale või abrasiivseid materjale.

KASUTUSJUHEND MSR700 Navitel

NAVITEL MSR700 on multifunktionsaalne peeneralduslik DVR, millel on mitmeid funktsioone ja omadusi, mida on kirjeldatud käesolevas kasutusjuhendis. Palun lugege juhend enne seadme kasutamist hoolikalt läbi ning hoidke see alles.

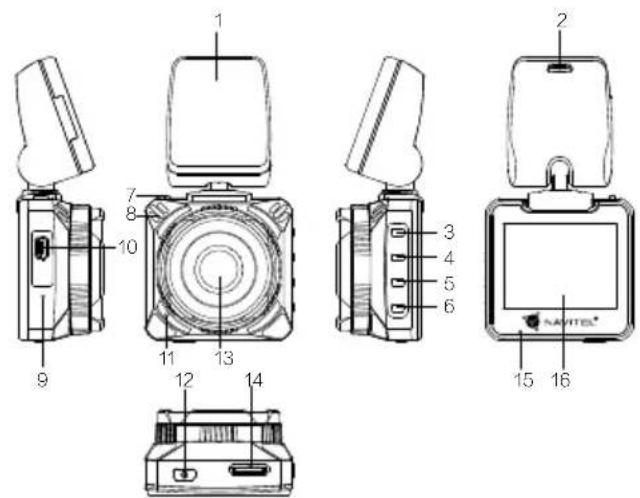

Seadme skeem

1. Kleebitav paigaldus
2. Autolaadija ava
3. Menüü
4. Üles
5. Alla
6. OK
7. Paigalduslukk
8. Kõneleja
9. Lähtestamine
10. Mini-USB ava
11. Mikrofon
12. Toide
13. Kaamera
14. microSD-kaardi ava
15. LED-indikaator
16. Ekraan

NAVITEL

Nupud

Nupp Funktsioonid
Toide Seadme	sisse/välja lülitamiseks vajutage ja hoidke nuppu 3 sekundit all.
Menüü	Vajutage peamenüüsse sisenemiseks.Videorežiimisvajutage, et peatada taasesitamine ja minna tagasi video algusesse; vajutage veel üks kord, et minna peamenüüsse.Video/fotorežiimisvajutage ja hoidke all, et kuvada kontekstimenüü.
Üles/Alla	Peamenüüs vajutage, et tõsta esile järgmine/eelmine menüüosa või fail.Pildistamise režiimisvajutage sisse või välja suumimiseks.Salvestamise režiimisvajutage „Up“, et mikrofon sisse/välja lülitada; vajutage „Down“, et fail lukustada (lukustatud faile ei ole võimalik kustutada või üle kirjutada).
OK	Salvestamise režiimisvajutage, et alustada salvestamist; salvestamise peatamiseks vajutage uuesti.Pildistamise režiimisvajutage selleks, et pilti teha.Peamenüüs vajutage, et valida menüüosa või fail.
Reset Kui seade	ei reageeri, vajutage lähtestamiseks seda nuppu.

Märkus: Integreeritud aku on mõeldud vaid parkimisrežiimil toimunud avariijuhtumite salvestamiseks ja seadme korrapäraseks väljalülitamiseks toite väljalülitamise korral. Seadme täisväärtuslikuks tööks on vajalik katkematu ühendus toiteallikaga.

NAVITEL s.r.o. teatab, et NAVITEL MSR700 on kooskõlas direktiiviga EMC 2014/30/EU.

Vastavusdeklaratsiooni täistekst on kättesaadav järgmisel Interneti-aadressil:

www.navitel.cz/ee/declaration_of_conformity/msr700

Seadme funktsioonid

SD-kaardi MicroSD-kaardi vormindamine DVR-iga on vajalik selleks, et seade korralikult toimiks. Vormindage vormindamine microSD-kaart enne microSD-kaardi või andmevea kasutamist. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.

Video Ühendage seade välise toiteallikaga, misjärel seade alustab automaatset salvestamist (mida näitab vilkuv sinine valgus). Salvestamise peatamiseks vajutage OK nuppu (sinine valgus löpetab vilkumise). Uue video salvestamiseks vajutage OK. Iga video salvestatakse automaatselt.

Foto Pildistamise režiimis vajutage pildistamiseks OK nuppu. Foto salvestatakse automaatselt.

Faili lukustamine Video salvestamise režiimis vajutage käimasoleva salvestuse kaitsmiseks „Down“. Ekraani alumisse serva ilmub võtmesümbol. Taasesitamise režiimis valige fail, vajutage „Menu“ ja valige Protect (kaitske), seejärel Lock Current (lukustage käesolev) või Lock All (lukustage kõik). Kaitstud faile ei ole võimalik kustutada või üle kirjutada. Kaitse eemaldamiseks valige Unlock Current (lukustage lahti käesolev) /Unlock All (lukustage lahti kõik).

G-sensor Kui söiduk saab milleltki löögi, lukustab DVR käesoleva video automaatselt.

Parkimismonitor Väljalülitatud režiimis – kui seade tuvastab vibratsiooni, lülitub see automaatselt sisse ja alustab salvesta mist. Fail lukustatakse. Kui enam kui minuti jooksul midagi ei juhtu, lülitub seade välja.

Loop-salvestamine See funktsioon võimaldab teil salvestada video failide kogumina, mis on määratud kestuse menüüs (duration menu). Kui mälukaart on täis, kirjutatakse köik kaitsmata failid üle nende salvestamise järjestuses.

Heli salvestamine Video salvestamine heliga või ilma.

Aku laadimine Punane indikaatortuli läheb põlema, kui seade on ühendatud välise toiteallikaga; aku laadides hakkab tuli vähehaaval kustuma, kui punane tuli on kustunud, tähendab see, et aku on täis.

Ekraanisäästja Seade vöib energiatarbimise vähendamiseks ekraani automaatselt välja lülitada; ajaintervalli saab seadis tada ekraanisäästja menüüst.

USB-ühendus * Kui ühendate seadme USB-kaabli abil arvutiga, kuvatakse kaks ühenduse võimalust:

1) Mass Storage: failide esitamine, kopeerimine ja kustutamine.
2) Record: tavarežiim.

Paigaldamine

1. Seisake auto mootor.

2. Asetage microSD kaart DVRi.

Märkus: kasutage kiiret SD-kaart (vähemalt klass 6); maht peaks olema vahemikus 8–256 GB.

• DVR-i ja / või SD-kaardi talitlushäirete vältimiseks ärge paigaldage ja eemaldage SD-kaarti DVR-operatsiooni ajal.

• Tähelepanu! Enne microSD-kaardi kasutamist vormindage see DVR-seadmel, et vältida andmete vigu. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.

• Kinnitage seade hoidja abil esiklaasile.

• Ühendage autolaadija sigaretisüütajasse.

• Ühendage mini-USB-liides laadija pikendusjuhtme abil autolaadijasse.

Märkus: laadija pikendusjuhet on võimalik paigutada pikki esiklaasi serva.

1. Kohandage kaamera positsiooni; kontrollige, et lääts on maaga paralleelselt.

2. Käivitage mootor; kontrollige, kas seade on korrektselt paigaldatud.

Märkus: kui seade on paigaldatud korrektselt, põleb indikaator punaselt, seade käivitub ja hakkab salvestama (sinine tuli vilgub).

Ettevaatusabinõud

1. Kasutage ainult laadija originaaladapterit. Muu adapteri kasutamine võib mõjutada seadme akut negatiivselt.
2. Ärge kasutage seadet niiskes või kuumas keskkonnas.
3. Hoidke lääts puhtana.
4. Ärge võtke seadet ise lahti või parandage seda ise.
5. Järgige seadme kasutamise osas kehtivaid oma riigi seaduseid ja eeskirju. Seadme kasutamine ebaseaduslikel eesmärkidel on keelatud.
6. Töörežiimil lubatud ümbritseva öhukeskkonna temperatuur: 0...+35 °C. Hoiustamistemperatuur: +5...+45 °C. Suhteline öhuniiskus: 5–90% ilma kondensatsioonita (25 °C).

Spetsifikatsioonid

Protsessor NOVATEK	NT96658	Toide DC 5 V 1.5 A
Ekraan 2", 960×240	TN	Sagedus 50 Hz/ 60 Hz
Kaamera SONY 307		Aku	2×180 mAh 3.7 V taaslaetav aku
Salvestusformaat MOV
Pildiformaat JPG		Töövool 700 mA
Pildi resolutsioon 12M		Mikrofon/kõlar	Toetatud
Salvestamine microSD	kaart	Keel	tšehhi, inglise, prantsuse, saksa, poola, vene, slovaki, hispaania, ungari
SD kaardi maht 256 GB	max
USB mini-USB 2.0

Märkus: seoses uuendustega võivad spetsifikatsioonid muutuda.
