MSR700 - Caméra auto Navitel - Bezplatný návod k obsluze

Typ produktu	Autokamera (videozáznamník do auta)
Značka	Navitel
Model	MSR700
Procesor	NOVATEK NT96658
Obrazový snímač	SONY 307
Displej	2palcový TN, rozlišení 960×240
Rozlišení záznamu	12 megapixelů (fotografie), Full HD video
Formát videa	MOV
Formát fotografií	JPG
Úložiště	microSD karta (třída 6 a vyšší, 8–256 GB)
Napájení	DC 5V, 1,5A přes mini-USB 2.0 (součástí je autonabíječka)
Baterie	Vestavěná dobíjecí (pro nouzové nahrávání v režimu parkování)
Pracovní proud	700 mA
Frekvence	50 / 60 Hz
Smyčkové nahrávání	Podporuje volitelné délky klipů; přepisuje nechráněné soubory
G-senzor	Automaticky uzamkne záznam při nárazu
Parkovací monitor	Automatické zapnutí a nahrávání při detekci vibrací v pohotovostním režimu
Záznam zvuku	Lze zapnout/vypnout během nahrávání
Ochrana souborů	Zamknout/odemknout soubory, aby se zabránilo smazání
Mikrofon a reproduktor	Vestavěné
Montáž	Lepicí držák (3M samolepka) na čelní sklo
Rozměry (odhadované)	Přibližně 6,5 × 4,5 × 3 cm
Hmotnost (odhadovaná)	Přibližně 70 g
Provozní teplota	0 °C až +35 °C
Skladovací teplota	+5 °C až +45 °C
Bezpečnostní opatření	Používejte originální nabíječku; vyhněte se vlhkosti; udržujte čočku čistou; nerozebírejte
Údržba	Pravidelně čistěte čočku; pokud dojde k chybám, naformátujte microSD kartu v zařízení

Často kladené otázky - MSR700 Navitel

Jaký typ microSD karty mám použít?

Použijte vysokorychlostní microSD kartu třídy 6 a vyšší s kapacitou mezi 8 GB a 256 GB. Před prvním použitím kartu naformátujte v autokameře.

Jak spustím automatické nahrávání?

Připojte zařízení k externímu napájení (autonabíječka). Zapne se a začne automaticky nahrávat, indikováno blikající modrou LED. Stisknutím tlačítka OK nahrávání zastavíte.

Jak funguje parkovací monitor?

Když je zařízení vypnuté a detekuje vibrace, automaticky se zapne a začne nahrávat. Pokud se po dobu více než jedné minuty nevyskytnou žádné další vibrace, opět se vypne.

Mohu uzamknout video, aby nebylo přepsáno?

Ano. Během nahrávání stiskněte tlačítko Dolů pro uzamčení aktuálního souboru. Objeví se symbol klíče. Uzamčené soubory nelze smazat ani přepsat. Pro odemčení vyberte v kontextové nabídce Odemknout aktuální.

Jak naformátuji microSD kartu?

V hlavní nabídce vyberte Formátovat SD kartu a potvrďte. Kartu vždy formátujte v autokameře, aby nedošlo k chybám dat, zejména před prvním použitím nebo pokud dojde k chybám.

Co mám dělat, když zařízení zamrzne?

Stiskněte tlačítko Reset pomocí špendlíku nebo kancelářské sponky. Zařízení se restartuje. Pokud problémy přetrvávají, zkuste naformátovat SD kartu nebo aktualizovat firmware.

Mohu používat autokameru během nabíjení?

Ano, autokamera je navržena tak, aby byla během normálního provozu trvale připojena k napájení. Interní baterie slouží pouze pro parkovací režim nebo krátkodobou zálohu.

Jak změním rozlišení záznamu?

Zařízení standardně nahrává v rozlišení Full HD. Konkrétní nastavení rozlišení může být k dispozici v nabídce v části Kvalita videa nebo podobně, v závislosti na firmwaru.

Je GPS vestavěná?

Navitel MSR700 nemá vestavěný GPS přijímač. Nahrává pouze video a zvuk.

Jak vyčistím čočku?

Jemně otřete čočku měkkým suchým hadříkem, abyste odstranili prach nebo šmouhy. Vyhněte se použití agresivních chemikálií nebo abrazivních materiálů.

NÁVOD K OBSLUZE MSR700 Navitel

Děkujeme Vám za nákup produktu NAVITEL®.

NAVITEL MSR700 je multifunkční digitální video rekordér s vysokým rozlišením, s mnoha funkcemi a vlastnostmi, které jsou popsány v této uživatelské příručce. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku a uchovejte ji pro pozdější použití.

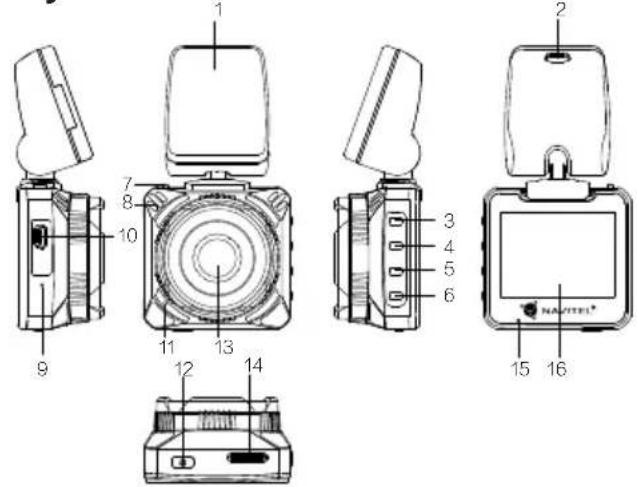

Vnější vzhled

1. Držák do auta (3M nálepka)
2. Slot pro adaptér do auta
3. Menu
4. Nahoru
5. Dolů
6. OK
7. Uzamykání držáku
8. Reproduktor
9. Reset
10. Port mini-USB
11. Mikrofon
12. Zapnutí/vypnutí
13. Kamera
14. Slot microSD
15. Indikátor stavu baterie a
    nahrávání
16. Displej

CZ Tlačítka

Tlačítko Funkce
Zapnutí/vypnutí Stiskněte a po dobu 3 sekund podržte k zapnutí nebo vypnutí zařízení.
Menu	Stiskněte pro vstup do hlavního menu.V režimuVidea stiskněte pro zastavení přehrávání a pro návrat na začátek videa; stiskněte ještě jednou pro vstup do hlavního menu.V režimuVidea/Fotky stiskněte a podržte pro zobrazení kontextového menu.
Nahoru/Dolů	V hlavním menu stiskněte pro označení následující/předchozí položky nebo souboru.V režimuSnímek stiskněte pro přiblížení/oddálení.V režimuZáznam stiskněte tlačítko Nahoru pro vypnutí/zapnutí mikrofonu; tlačítko Dolů k zamknutí souboru (zamknuté soubory nemohou být smazány ani přepsány).
OK	V režimuZáznam stiskněte pro začátek nahrávání; stiskněte tlačítko znovu pro ukončení nahrávání.V režimuSnímek stiskněte pro pořízení snímku.V hlavním menu stiskněte pro výběr položky či souboru v menu.
Reset Pokud	zařízení neodpovídá, stiskněte tlačítko reset pro resetování zařízení.

Poznámka: Vestavěná baterie je určena pouze pro nouzové záznamy v režimu parkování a pro správné vypnutí zařízení po odpojení napájení. Pro plný provoz v jakémkoliv režimu je nutné konstantní připojení k napájení.

NAVITEL s.r.o. tímto prohlašuje, že zařízení NAVITEL MSR700 je kompatibilní se směrnicí EMC 2014/30/EU.

Úplné znění Prohlášení o shodě je k dispozici na následující internetové adrese:

www.navitel.cz/cz/declaration_of_conformity/msr700

Funkce zařízení

Formátování SD karty	Formátování karty microSD v autokameře jenezbytné pro správnou funkci zařízení. Před použitím karty microSD nebo v případě chyby dat zformátujte kartu microSD. Pro formátování vyberte v Menu možnost “Formátovat SD kartu” a potvrd’te ji.
Záznam Po připojení zařízení k externímu zdroji napájení, zařízení automaticky zahájí nahrávání (blikající modrá kontrolka). Stisknutím tlačítka OK nahrávání zastavíte (modrá kontrolka se ustálí). Opětovným stisknutím tlačítka OK můžete nahrát další videozáznam. Každý záznam se automaticky uloží.
Snímek	V režimu Snímekstiskněte tlačítko OK pro pořízení snímku. Snímek se automaticky uloží.
Uzamčení souboru	V režimu Záznamstiskněte tlačítko Dolů pro uzamknutí aktuálního souboru; symbol klíče se zobrazí ve středu horní části obrazovky. V režimuVideo/Fotkystiskněte a podržte tlačítko Menu pro zobrazení kontextového menu a vyberte Uzamknout aktuální. Zamknuté soubory nemohou být smazány ani přepsány. Pro odemknutí souboru vyberte možnost Odemknout aktuální.
G-senzor Pokud zařízení zaznamená oťres, automaticky uloží a uzamkne aktuální video.
Parkovací režim	V případě, že je zařízení vypnuté a zaregistruje vibrace, zařízení se automaticky zapne a začne nahrávat. Soubor bude automaticky uzamčen. Pokud se nic nestane déle než minutu, zařízení se opět vypne.
Záznam do smyčky	Tato funkce umožňuje uložit video jako sadu souborů v takové délce, jakou jste si určili v menu možností. Pokud je na paměťové kartě nedostatek místa, nechráněné soubory budou přepsány v pořadí, v jakém byly vytvořeny.
Audio záznam Nahrávání video se zvukem nebo beze zvuku.
Napájení baterie červená kontrolka tmavnout, tím vice je baterie nabita; pokud je baterie zařízení plně nabita, červená kontrolka zhasne.

Spořič obrazovky Zařízení automaticky vypne displej kvůli snížení spotřeby energie; časový interval lze nastavit v menu spořiče obrazovky.

USB-připojení * Při připojení zařízení k počítači pomocí kabelu USB se zobrazí dvě možnosti připojení:

1) Mass Storage: přehrávání, kopírování a mazání souborů.
2) Record: standardní režim.

Instalace

1. Vypněte motor vozidla.
2. Vložte microSD kartu do zařízení.

Poznámka: použijte vysokorychlostní microSD kartu (Třída 6 a výše); kapacita by měla být v rozmezí 8-256 GB.

• Nemanipulujte s SD kartou během používání kamery.

• Abyste předešli chybám v datových úlohách, prosím naformátujte kartu microSD uvnitř kamery. Pro formátování SD karty vyberte v Menu možnost Formátovat SD kartu a potvrdťe.

• Připevněte držák se zařízením na čelní sklo.

• Připojte adaptér do zásuvky zapalovače.
• Připojte mini-USB konec adaptéru k zařízení.

Poznámka: kabel adaptéru může být umístěn podél okraje čelního skla.

1. Nastavte pozici kamery; ujistěte se, že objektiv směřuje rovnoběžně se zemí.
2. Nastartujte motor; zkontrolujte, zda je zařízení správně nainstalováno.

Poznámka: pokud je zařízení nainstalováno správně, rozsvítí se červená kontrolka; zařízení se spustí a začne nahrávat (blikající modrá kontrolka).

Bezpečnostní opatření

1. Používejte originální adaptér určený tomuto zařízení. Použití jiného adaptéru může mít negativní vliv na baterii zařízení.
2. Nepoužívejte zařízení ve vlhkém nebo horkém prostředí.
3. Udržujte objektiv v čistotě.
4. Nerozebírejte zařízení a neprovádějte opravy sami.
5. Důsledně dodržujte vnitrostátní právní předpisy. Zařízení nesmí být použito pro nezákonné účely.
6. Přípustná teplota okolního prostředí v provozním režimu: 0 až +35 °C. Skladovací teplota: +5 až +45 °C. Relativní vlhkost: 5 % až 90 % bez kondenzace (25 °C).

Specifikace

Čip NOVATEK NT96658
Displej 2", 960×240	TN
Kamera SONY 307
Formát záznamu videa MOV
Formát obrazu JPG
Rozlišení obrazu 12M
Uložiště microSD karta
Kapacita microSD karty Max. 256 GB
USB mini-USB 2.0

Napájení DC 5 V 1.5 A
Frekvence 50 Hz/60 Hz
Baterie	2×180 mAh 3.7 V dobíjecí baterie
Provozní napětí 700 mA
Mikrofon/reproduktor Podporováno
Jazyk	Angličtina, čeština, francou-zština, madarština, němčina, polština, ruština, slovenština, španělština

Poznámka: specifikace se může změnit v případě novější verze zařízení.

Einleitung

Monitorovanie V případě, že je zařízení vypnuté a zaregistruje vibrace, zařízení se parkovania automaticky zapne a začne nahrávat. Soubor bude automaticky uzamčen. Pokud se nic nestane déle než minutu, zařízení se opět vypne.

1. Vypnite motor vozidla.
2. Vložte microSD kartu do kamerového systému (DVR).
