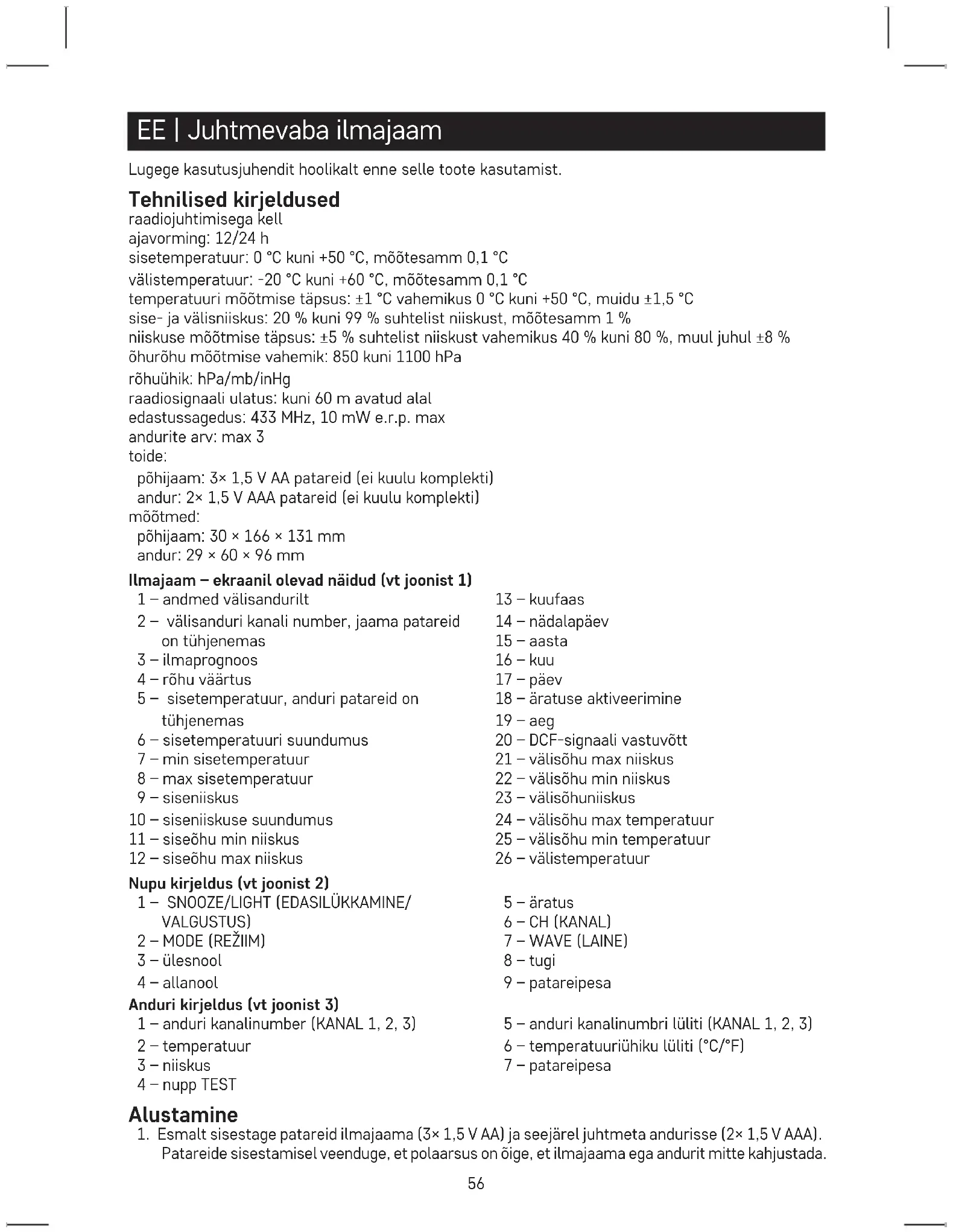

KASUTUSJUHEND E0316 Emos

EE | Juhtmevaba ilmajaam

Lugege kasutusjuhendit hoolikalt enne selle toote kasutamist.

Tehnilised kirjeldused

raadiojuhtimisega kell

ajavorming: 12/24 h

sisetemperatuur: 0 °C kuni +50 °C, möötesamm 0,1 °C

välistemperatuur: -20 °C kuni +60 °C, möötesamm 0,1 °C

temperatuuri mõõtmise täpsus: ±1 °C vahemikus 0 °C kuni +50 °C, muidu ±1,5 °C

sise- ja välisniiskus: 20 % kuni 99 % suhtelist niiskust, möötesamm 1 %

niiskuse möötmise täpsus: ±5 % suhtelist niiskust vahemikus 40 % kuni 80 %, muul juhul ±8 %

õhurõhu mõõtmise vahemik: 850 kuni 1100 hPa

rõhuühik: hPa/mb/inHg

raadiosignaali ulatus: kuni 60 m avatud alal

edastussagedus: 433 MHz, 10 mW e.r.p. max

andurite arv: max 3

toide:

põhijaam: 3× 1,5 V AA patareid (ei kuulu komplekti)

põhijaam: 30 × 166 × 131 mm

andur: 29 × 60 × 96 mm

Ilmajaam – ekraanil olevad näidud (vt joonist 1)

1 – andmed välisandurilt

2 – välisanduri kanali number, jaama patareid on tühjenemas

3 - ilmaprognoos

4 - rõhu väärtus

5 – sisetemperatuur, anduri patareid on tühjenemas

6 - sisetemperatuuri suundumus

10 – siseniiskuse suundumus

11 - siseõhu min niiskus

12 - siseõhu max niiskus

Nupu kirjeldus (vt joonist 2)

1 - SNOOZE/LIGHT (EDASILÜKKAMINE/VALGUSTUS)

2 - MODE (REŽIIM)

3 – ülesnool

4-allanool

Anduri kirjeldus (vt joonist 3)

1 - anduri kanalinumber (KANAL 1, 2, 3)

2 - temperatuur

3 - niiskus

4 - nupp TEST

13 - kuufaas

14 – nädalapäev

15 - aasta

16 - kuu

17 - päev

18 – äratuse aktiveerimine

19 - aeg

20 - DCF-signaali vastuvõtt

21 – välisõhu max niiskus

22 – välisõhu min niiskus

23 – välisõhuniiskus

24 – välisõhu max temperatuur

25 – välisõhu min temperatuur

6 - temperatuuriühiku lüliti (°C/°F)

7 - patareipesa

Alustamine

1. Esmalt sisestage patareid ilmajaama (3× 1,5 V AA) ja seejärel juhtmeta andurisse (2× 1,5 V AAA). Patareide sisestamisel veenduge, et polaarsus on öige, et ilmajaama ega andurit mitte kahjustada.

Kasutage üksnes sama tüüpi 1,5 V leelispatareisid; ärge kasutage 1,2 V akusid. Madalama pinge puhul ei pruugi kumbki seade töötada.

1. Asetage kaks seadet teineteise kõrvale. Ilmajaam tuvastab kauganduri signaali 3 minuti jooksul. Kui andurilt signaali ei tuvastata, hoidke otsingu kordamiseks all ilmajaama KANALINUPPU.
2. Kui välistemperatuuri näit ekraanilt kaob, hoidke all jaama KANALINUPPU ja vajutage anduri TESTINUPPU. Ilmajaam lähtestab köik väärtused ja kordab anduri signaali otsimist.
3. Soovitame anduri asetada maja põhjapoolsele küljele. Paljude takistustega kohtades võib anduri tööulatus märkimisväärselt väheneda.
4. Andur on tilkuva vee suhtes vastupidav, kuid see ei tohi olla püsivalt vihma käes.
5. Ärge asetage andurit metallist esemetele; see vähendab leviala.
6. Kui kuvatakse tühjeneva patarei ikoon, vahetage anduri või ilmajaama patareid välja.

Kanalite vahetamine ja täiendavate andurite ühendamine

1. Andurile soovitud kanali (1, 2 või 3) valimiseks vajutage korduvalt jaama KANALINUPPU. Seejärel hoidke all KANALINUPPU. Ikoon Bakkab vilkuma.
2. Eemaldage anduri tagaküljel asuv patareipesa kate ja liigutage kanalinumbri lüliti valitud kanalile (1, 2, 3).
3. Sisestage patareid andurisse (2× 1,5 V AAA); kanali number kuvatakse anduri ekraanil.
4. Anduri andmed laaditakse 3 minuti jooksul.
5. Kui anduri signaali ei tuvastata, korrake toimingut.

Andmete esitamine mitmelt andurilt, automaatne ühendatud andurite väärtuste tsükliline esitamine

Kõigi ühendatud andurite andmete ükshaaval kuvamiseks vajutage korduvalt KANALINUPPU. Samuti saate automaatse tsüklilise esituse aktiveerida kõikides ühendatud andurites olevate andmete kaudu:

1. Tsüklilise esituse sisselülitamine

Vajutage korduvalt KANALINUPPU, kuni ekraanile ilmub

Kõigi ühendatud andurite andmed kuvatakse automaatselt ja korduvalt üksteise järel.

2. Tsüklilise esituse väljalülitamine

Vajutage korduvalt KANALINUPPU, kuni ikoon 📍 kaob.

Raadiojuhtimisega kell (DCF77)

Pärast juhtmeta anduri registreerimist hakkab ilmajaam 7 minutiks automaatselt otsima DCF77 (lühend DCF) signaali; ikoon vilgub. Otsingu ajal ekraanil muud teavet ei uuendata ja nupud on blokeeritud (v.a nupp EDASILÜKKAMINE/VALGUSTUS). Kui signaal on tuvastatud, lakkab ikoon vilkumast (jääb ekraanile) ja kuvatakse praegune kellaaeg. Kui signaali ei leita, siis DCF ikooni ei kuvata.

DCF signaali otsingu kordamiseks hoidke all LAINENUPPU; DCF signaali otsingu tühistamiseks vajutage LAINENUPPU. DCF signaal sünkroniseeritakse iga päev vahemikus kell 02.00–03.00.

Suveaja režiimis kuvatakse ekraanil sümbol DST

Märkus. Kui ilmajaam tuvastab DCF signaali, kuid ekraanil kuvatav kellaaeg on vale (nt nihkunud ±1 tund), peate seadistama õige ajavööndi selle riigi jaoks, kus jaama kasutate, vt Manuaalseaded.

Standardtingimustes (ohutul kaugusel häireallikatest, nagu telerid või arvutimonitorid), võtab signaali vastuvõtt aega mitu minutit. Kui ilmajaam signaali ei tuvasta, toimige järgmiselt.

1. Viige ilmajaam teise asukohale ja proovige veel kord DCF signaali tuvastada.
2. Kontrollige üle kella kaugus segavatest seadmetest (arvutiekraanid või televisiorid). Signaali vastuvõtmise ajal peab kaugus olema vähemalt 1,5–2 m.
3. DCF signaali vastuvõtmisel ärge asetage ilmajaama metalluste, aknaraamide ja muude metallkonstruktsioonide või -objektide (pesumasinad, kuivatid, külmikud jne) lähedusse.
4. Raudbetoonkonstruktsioonides (keldrid, kõrghooned jne) on DCF signaali vastuvõtt sõltuvalt tingimustest nõrgem. Äärmuslikel juhtudel paigutage ilmajaam akna lähedusse saatja suunas.

DCF raadiosignaali vastuvõtmist mõjutavad järgmised tegurid:

• paksud seinad ja isolatsioon, keldrid;
• ebapiisavad kohalikud geograafilised tingimused (neid on keeruline eelnevalt hinnata);

- atmosfäärihäired, äikesetormid, häirete kõrvaldamiseta elektriseadmed, DCF vastuvõtja läheduses asuvad televisiorid ja arvutid.

Manuaalseaded

1. Vajutage ja hoidke all REŽIIMINUPPU.
2. Seejärel vajutage korduvalt REŽIIMINUPPU, et valida järgmised seaded: tunnid – minutid – aasta – kuupäevavorming – kuu – päev – kalendri keel – ajavöönd. Väärtuste vahel saate liikuda REŽIIMINUPPU vajutades; seadistage väärtused üles- ♠a allanoolega . ▼

Kalendri keeled on järgmised:

(ENG – inglise, FR – prantsuse, IT – itaalia, ES – hispaania, NE – hollandi, DA – taani, GE – saksa)

12/24 h ajavormingu, °C/°F temperatuuriühiku seadistamine

REŽIIMINUPU korduv vajutamine vahetab 12/24-tunnist ajavormingut.

Nupu ▲korduv vajutamine lülitab °C/°F temperatuuriühikut.

Atmosfäärirõhk – ajalugu

Rõhuväärtus kuvatakse väljal 4.

Allpool on toodud õhurõhu ajaloo graafik viimase kuni 12 tunni jooksul.

Nupu ▼ korduv pikalt vajutamine lülitab inHg ja hPa/mb rõhuühikuid.

Ilmajaama teisaldamine möjutab möötmistulemusi.

Mõõtmine stabiliseerub 12 tunni jooksul pärast aku sisestamist või ilmajaama ümberpaigutamist.

Temperatuuri ja niiskuse suundumus

temperatuuri ja niiskuse suundumuse näitaja
	tõusev püsiv langev

Kuufaasid (vt joonist 4)

Kuufaase kuvatakse väljal nr 13.

Maksimaalse ja minimaalse temperatuuri- ning niiskusenäitude kuvamine

Mõõdetud välistemperatuuri väärtused kuvatakse väljadel 24 ja 25, sisetemperatuur kuvatakse väljadel 7 ja 8.

Mõõdetud välisõhuniiskuse väärtused kuvatakse väljadel 21 ja 22, siseõhuniiskus kuvatakse väljadel 11 ja 12.

Mõõdetud väärtuste mälu kustutatakse automaatselt iga päev kell 00.00.

Mõõdetud väärtuste mälu käsitsi kustutamiseks hoidke all nuppu ▲

Äratuse seadistamine

Hoidke all nuppu majaseadistus hakkab vilkuma.

Kasutage äratuse kellaaja määramiseks nuppu .

Vajutage kinnitamiseks ja menüüs liikumiseks nuppu

Vajutage äratuse aktiveerimiseks põgusalt nuppu 📄 iknub ekraanile.

Vajutage äratuse väljalülitamiseks uuesti nuppu 📄; ikoon 📂aob.

Edasilükkamisfunktsioon

Äratuse helinat saab viie minuti võrra edasi lükata, kasutades nuppu EDASILÜKKAMINE/VALGUSTUS, mis asub ilmajaama ülemises osas.

Vajutage nuppu, kui äratus hakkab helisema. Ikoon 12 hakkab vilkuma.

Funktsiooni EDASILÜKKAMINE tühistamiseks vajutage mönda muud nuppu – ikoon ⚠löpetab vilkumise ja ⚠jääb ekraanile.

Äratus aktiveerub järgmisel päeval uuesti.

Jaama ekraani lühiajaline valgustamine

Nupu EDASILÜKKAMINE/VALGUSTUS vajutamisel süttib ekraan 5 sekundiks.

Ilmaprognoos

Jaam kasutab öhurõhu muutusi, et prognoosida ilmastikku järgmise 12–24 tunni jooksul piirkonnas, mis jääb 15–20 km raadiusesse.

Ilmaprognoosi täpsus on 70 % – 75 %. Ilmaprognoosi ikoon kuvatakse väljal nr 3.

Kuna ilmateade ei pruugi olla 100 % täpne, ei saa tootja ega müüja vastutada vale ilmaprognoosi põhjustatud kahju eest.

Kui teete esmakordselt ilmajaama seadistamise või lähtestamise, kulub umbes 12 tundi enne, kui ilmajaam hakkab õigesti prognoosima.

Ilmaprognooside ikoonid (vt joonist 5)

1 – Päikseline

4 - Vihm

2 - Pilves

5 - Lumi

3 - Pilves

Patarei vahetamise hoiatus

Vahetage jaama või anduri patareid välja, kui jaama või anduri ekraanil kuvatakse tühjeneva patarei ikoon

Korrashoid ja hooldamine

Toode on mõeldud nõuetekohasel kasutamisel töökindlalt toimima paljude aastate jooksul. Siin on mõned nõuanded nõuetekohaseks kasutamiseks.

• Lugege kasutusjuhend enne toote kasutamist hoolikalt läbi.
• Ärge asetage toodet otsese päikesevalguse, äärmise külma ega niiskuse kätte või äkiliste temperatuurimuutustega keskkonda. See vähendaks mõõtetäpsust. Ärge asetage toodet kohtadesse, kus on vibratsiooni- ja lõögioht – need võivad põhjustada kahjustusi.
• Ärge laske tootel kokku puutuda liigse surve, löökide, tolmu, kõrge temperatuuri või niiskusega – need võivad põhjustada rikkeid, lühemat aku kasutusiga, patareide kahjustusi ja plastosade deformeerumist.

- Ärge jätke toodet vihma või niiskuse kätte, kui see ei ole ette nähtud väljas kasutamiseks.

- Ärge asetage tootele avatud leegiallikaid, nt süüdatud kühnalt jne.

- Ärge asetage toodet ebapiisava öhuvooluga kohtadesse.

- Ârge sisestage toote avadesse esemeid.

- Ärge muutke toote sisemisi elektriahelaid – see võib toodet kahjustada ja tühistab automaatselt garantii. Toodet tohib parandada ainult kvalifitseeritud spetsialist.

- Toote puhastamiseks kasutage kergelt niisutatud pehmet lappi. Ärge kasutage lahusteid ega puhastusvahendeid – need võivad plastikust osasid kriimustada ja põhjustada elektriahelate korrosiooni.

- Ärge kastke toodet vette või muudesse vedelikke.

- Toodet ei tohi kokku puutuda veetilkade või -pritsmetega.

- Toote kahjustuse või defekti korral ei tohi te seda ise remontida. Saate seda parandada poes, kust selle ostsite.

- Seadet ei tohi kasutada isikud (sh lapsed), kellel on füüsilised, meeleoorganite või vaimsed puuded, sh isikud, kellel puuduvad piisavad kogemused ja teadmised, et seadet ohutult kasutada. Neile tuleb selgitada, kuidas seadet kasutada, ning kasutamine peab toimuma nende ohutuse eest vastutava isiku järelevalve all.

Ärge visake ära koos olmejäätmetega. Kasutage spetsiaalseid sorteeritud jäätmete kogumispunkte. Teavet kogumispunktide kohta saate kohalikult omavalitsuselt. Elektroonikaseadmete prügimäele viskamisel võivad ohtlikud ained pääseda põhjavette ja seejärel toiduahelasse ning ada nii inimeste tervist.

Käesolevaga deklareerib EMOS spol. s r. o. et käesolev raadioseadme tüüp E0316 vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: http://www.emos.eu/download.
