INSTRUKCJA OBSŁUGI E0316 Emos

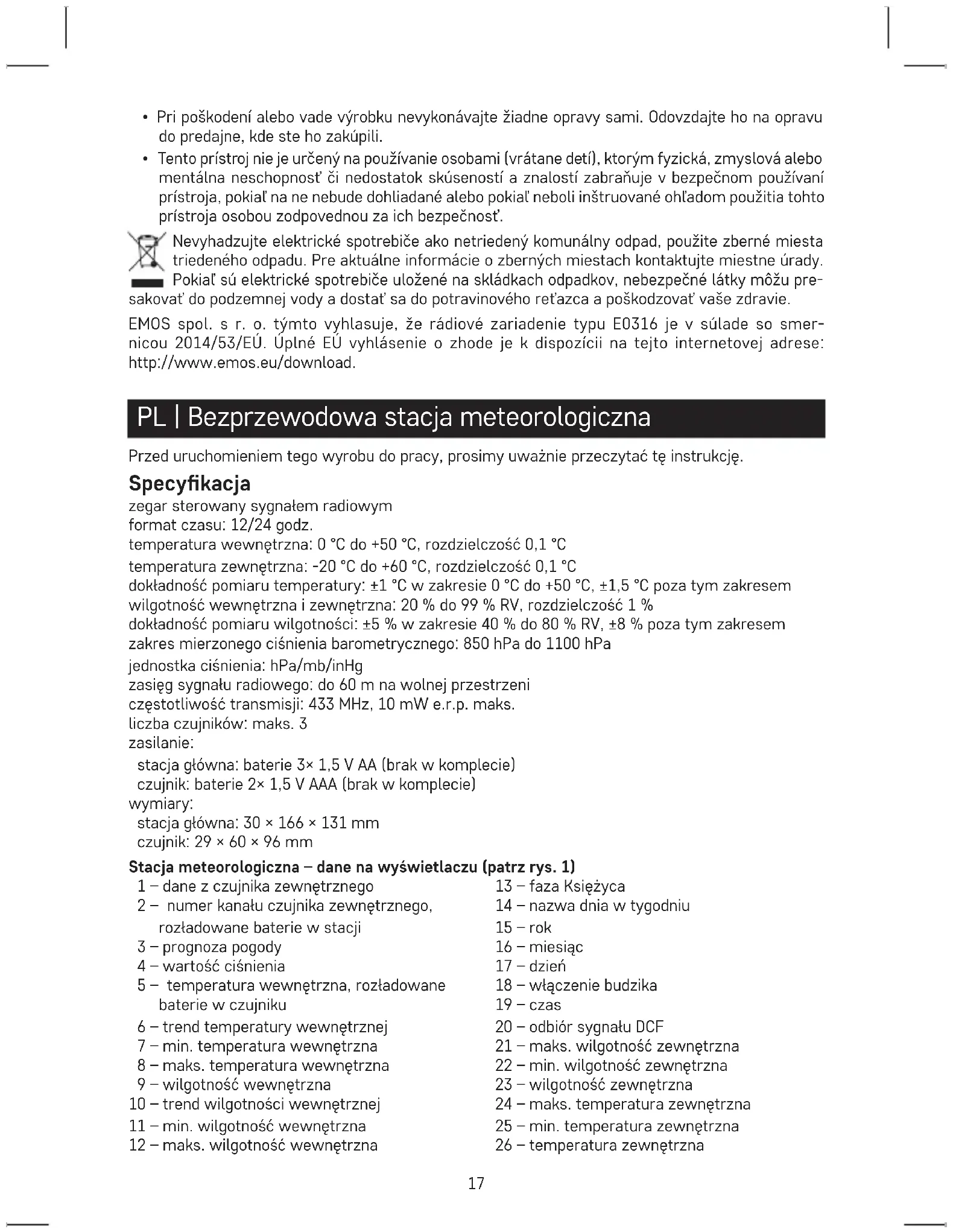

PL | Bezprzewodowa stacja meteorologiczna

Przed uruchomieniem tego wyrobu do pracy, prosimy uważnie przeczytać tę instrukcję.

Specyfikacja

zegar sterowany sygnałem radiowym

format czasu: 12/24 godz.

temperatura wewnętrzna: 0 °C do +50 °C, rozdzielczość 0,1 °C

temperatura zewnętrzna: -20 °C do +60 °C, rozdzielczość 0,1 °C

dokładność pomiaru temperatury: ±1 °C w zakresie 0 °C do +50 °C, ±1,5 °C poza tym zakresem

wilgotność wewnętrzna i zewnętrzna: 20 % do 99 % RV, rozdzielczość 1 %

dokładność pomiaru wilgotności: ±5 % w zakresie 40 % do 80 % RV, ±8 % poza tym zakresem

zakres mierzonego ciśnienia barometrycznego: 850 hPa do 1100 hPa

jednostka ciśnienia: hPa/mb/inHg

zasięg sygnału radiowego: do 60 m na wolnej przestrzeni

częstotliwość transmisji: 433 MHz, 10 mW e.r.p. maks.

liczba czujników: maks. 3

zasilanie:

stacja główna: baterie 3× 1,5 V AA (brak w komplecie)

czujnik: baterie 2× 1,5 V AAA (brak w komplecie)

wymiary:

stacja główna: 30 × 166 × 131 mm

czujnik: 29 × 60 × 96 mm

Stacja meteorologiczna – dane na wyświetlaczu (patrz rys. 1)

1 – dane z czujnika zewnętrznego
2 – numer kanału czujnika zewnętrznego, rozładowane baterie w stacji
13 - faza Księżyca
14 – nazwa dnia w tygodniu
15 - rok

3 – prognoza pogody

4 - wartość ciśnienia

5 – temperatura wewnętrzna, rozładowane baterie w czujniku

6 - trend temperatury wewnętrznej

7 – min. temperatura wewnętrzna

8 - maks. temperatura wewnętrzna

9 – wilgotność wewnętrzna

10 – trend wilgotności wewnętrznej

11 - min. wilgotność wewnętrzna

12 - maks. wilgotność wewnętrzna

16 - miesiąc

17 - dzień

18 - włączenie budzika

19 - czas

20 - odbiór sygnału DCF

21 - maks. wilgotność zewnętrzna

22 - min. wilgotność zewnętrzna

23 – wilgotność zewnętrzna

24 - maks. temperatura zewnętrzna

25 – min. temperatura zewnętrzna

26 - temperatura zewnętrzna

Opis przycisków (patrz rys. 2)

1 – SNOOZE/LIGHT	6 – CH
2 – MODE	7 – WAVE
3 – strzałka do góry	8 – podstawka
4 – strzałka w dół	9 – pojemnik na baterie
5 – budzik

Opis czujnika (patrz rys. 3)

1 – numer kanału czujnika (CH 1, 2, 3)	5 – przełącznik wyboru kanałów (CH 1, 2, 3)
2 – temperatura	6 – wybór jednostki temperatury (°C/°F)
3 – wilgotność	7 – pojemnik na baterie
4 – przycisk TEST

Uruchomienie do pracy

1. Najpierw wkładamy baterie do stacji meteorologicznej (3× 1,5 V AA), a potem do czujnika bezprzewodowego (2× 1,5 V AAA). Przy wkładaniu baterii należy zachować właściwą polaryzację, żeby nie doszło do uszkodzenia stacji meteorologicznej albo czujnika. Stosujemy zawsze 1,5V baterie alkaliczne tego samego typu, nie korzystamy z baterii 1,2V umożliwiających ich doładowywanie. Zbyt niskie napięcie może spowodować unieruchomienie obu jednostek.
2. Obie jednostki ustawiamy obok siebie. Stacja meteorologiczna wyszukuje sygnał z czujnika w czasie do 3 minut. Jeżeli nie zostanie odebrany sygnał z czujnika, to należy nacisnąć dłużej w czujniku przycisk CH, żeby powtórzyć wyszukiwanie sygnału.
3. Jeżeli znikną dane o temperaturze zewnętrznej na wyświetlaczu, to należy nacisnąć dłużej przycisk CH na stacji meteorologicznej, a na czujniku przycisk TEST. Stacja meteorologiczna skasuje wszystkie wartości i ponownie odszuka sygnał z czujnika.
4. Zalecamy umieścić czujnik z północnej strony domu. Zasięg czujnika może gwałtownie zmaleć w zastawionych pomieszczeniach.
5. Czujnik jest odporny na kapiącą wodę, ale lepiej go nie narażać na ciągłe działanie deszczu.
6. Czujnika nie umieszczamy na przedmiotach metalowych, bo to zmniejsza zakres jego nadawania.
7. Leżeli pojawi się ikona rozładowanych baterii, to należy wymienić baterie w czujniku albo w stacji meteorologicznej.

Zmiana kanału i podłączanie następnych czujników

1. Kolejno naciskając przycisk CH w stacji wybieramy wymagany kanał czujnika – 1, 2 albo 3. Następnie dłużej naciskamy przycisk CH, ikona zacznie migać.
2. Na tylnym panelu usuwamy ostone z pojemnika na baterie i przełącznikiem wyboru kanałów ustawiamy wymagany numer kanału czujnika (1, 2, 3).
3. Do czujnika wkładamy baterie (2× 1,5 V AAA), numer kanału zostanie wyświetlony na wyświetlaczu czujnika.
4. W czasie do 3 minut zostaną odczytane dane z czujnika.
5. Jeżeli sygnał z czujnika nie zostanie odebrany, to należy powtórzyć całą procedurę.

Ustawianie wyświetlania danych z wielu czujników, automatyczne cykliczne wyświetlanie wartości z podłączonych czujników

Naciskając kolejno przycisk CH na stacji meteorologicznej wyświetlamy kolejno dane ze wszystkich podłączonych czujników. Można również uruchomić automatyczną rotację danych z podłączonych czujników:

1. Włączenie cyklicznego wyświetlania

Naciskamy kilkakrotnie przycisk CH, aż na wyświetlaczu nie pojawi się ikona. Kolejno będą automatycznie wyświetlane dane ze wszystkich podłączonych czujników.

2. Wyłączenie cyklicznego wyświetlania

Naciskamy kilkakrotnie przycisk CH, aż ikona ☎ nie zniknie.

Zegar sterowany radiowo (DCF77)

Stacja meteorologiczna po uruchomieniu z czujnikiem bezprzewodowym zaczyna automatycznie odbierać sygnał DCF77 (dalej tylko DCF) w czasie 7 minut, miga ikona ▶W tym czasie nie są ak-

tualizowane żadne inne dane na wyświetlaczu, a przyciski nie działają (oprócz SNOOZE/LIGHT). Jak tylko sygnał zostanie odebrany, ikona przestanie migać (pojawi się 📋) i będzie wyświetlany aktualny czas. Jeżeli sygnał nie zostanie odebrany, ikona DCF nie będzie wyświetlana.

Żeby ponownie wyszukać sygnał DCF przytrzymujemy dłużej wciśnięty przycisk WAVE. Żeby przerwać wyszukiwanie sygnału ponownie naciskamy krótko przycisk WAVE. Sygnał DCF będzie codziennie synchronizowany między godz. 2:00, a 3:00 rano.

W czasie obowiązywania czasu letniego będzie wyświetlana ikona DST

Uwaga: W przypadku, gdy stacja odbierze sygnał DCF, ale odebrany czas nie będzie poprawny (na przykład przesunięty o ±1 godzinę), konieczne okaże się ustawienie właściwej strefy czasowej dla kraju, w którym stacja jest używana, patrz Ustawianie ręczne.

W normalnych warunkach (w bezpiecznej odległości od źródeł zakłóceń takich, jak na przykład odbiorniki telewizyjne, monitory komputerów) odbiór tego sygnału radiowego trwa kilka minut.

W przypadku, gdy stacja meteorologiczna nie odbierze tego sygnału, należy postępować następująco:

1. Przenosimy stację meteorologiczną na inne miejsce i próbujemy ponownie odebrać sygnał DCF

2. Sprawdzamy odległość stacji meteorologicznej od źródeł zakłóceń (monitory komputerów albo odbiorniki telewizyjne). Przy odbiorze tego sygnału powinna być zachowana odległość przynajmniej 1,5 do 2 metrów.

3. Nie ustawiamy stacji meteorologicznej przy odbiorze sygnału DCF w pobliżu metalowych drzwi, ram okiennych albo innych metalowych konstrukcji lub przedmiotów (pralki, suszarki, lodówki, itp.).

4. W miejscach z konstrukcją żelbetową (piwnice, wieżowce, itp.) odbiór sygnału DCF jest gorszy i zależy od warunków lokalnych. W ekstremalnych przypadkach stację meteorologiczną umieszczamy w pobliżu okna skierowanego w stronę nadajnika.

Na odbiór sygnału radiowego DCF wpływają następujące czynniki:

- grube mury i izolacja, piwnice i podpiwniczenia;

- niekorzystne warunki geograficzne (trudno je wcześniej ocenić);

- zjawiska atmosferyczne, burze, odbiorniki elektryczne bez filtrów przeciwzakłóceniowych, telewizory i komputery, umieszczone w pobliżu odbiornika sygnału radiowego DCF.

Ustawianie ręczne

1. Przytrzymujemy dłużej wciśnięty przycisk MODE.

2. Naciskając kolejno przycisk MODE możemy wybierać ustawienia: godzina – minuta – rok – format daty – miesiąc – dzień – język kalendarza – przesunięcie czasowe. Między poszczególnymi ustawieniami przechodzimy naciskając MODE, ustawienia wykonujemy za pomocą przycisków strzałka do góry ▲ w dół .

Języki kalendarza są następujące:

(ENG - angielski, FR - francuski, IT - włoski, ES - hiszpański, NE - holenderski, DA - duński, GE - niemiecki)

Ustawienie formatu czasu 12/24 godz., jednostki temperatury °C/°F

Naciskając kolejno przycisk MODE ustawiamy format czasu 12/24 godz. Naciskając kolejno przycisk ustawiamy jednostki temperatury °C/°F.

Ciśnienie atmosferyczne – historia

Wartość ciśnienia jest wyświetlana w polu nr 4.

Pod tą wartością jest pokazany wykres historii ciśnienia w minionych maks. 12 godzinach. Kolejnymi, długimi naciśnięciami przycisku ▼ustawiamy jednostkę ciśnienia inHg albo hPa/mb. Przy przeniesieniu stacji meteorologicznej w inne miejsce może dojść do zmiany wartości mierzonych. Pomiar stabilizuje się w czasie 12 godzin od włożenia baterii albo przeniesienia stacji.

Trend temperatur i wilgotności

wskaźnik trendu temperatury i wilgotności
	wzrost stabilizacja spadek

Fazy Księżyca (patrz rys. 4)

Faza Księżyca jest wyświetlana w polu nr 13.

1 - Now

5 – Petnia

2 - Odchodzący nów

6 - Narastający wycinek

3 - Ostatnia kwadra

7 – Pierwsza kwadra

4 – Odchodzący wycinek

8 – Zbliżający się nów

Wyświetlanie maksymalnych/minimalnych zmierzonych wartości temperatury i ciśnienia

Wartości zmierzone temperatury zewnętrznej są wyświetlane w polu nr 24 i 25, a temperatury wewnętrznej w polu nr 7 i 8.

Wartości zmierzone wilgotności zewnętrznej są wyświetlane w polu nr 21 i 22, a wilgotności wewnętrznej w polu nr 11 i 12.

Pamięć kasuje się automatycznie każdego dnia o godz. 00:00.

Aby ręcznie skasować pamięć wartości zmierzonych naciskamy długo przycisk ▲

Ustawianie budzika

Naciskamy długo przycisk 📞zacznie migać ustawienie czasu.

Przyciskami ▲ i ▼ustawiamy wymagany czas budzenia.

Dla potwierdzenia i przejścia dalej w menu naciskamy przycisk

Budzik włączamy krótkim naciśnięciem przycisku ☑zostanie wyświetlona ikona .

Kolejnym naciśnięciem przycisku 📄 wyłączamy budzik, ikona 🚪nika.

Funkcja powtórnego budzenia

Dzwonienie budzika przesuwamy o 5 minut przyciskiem SNOOZE/LIGHT umieszczonym w górnej części stacji meteorologicznej.

Naciskamy go, kiedy tylko dzwonienie rozpocznie się. Ikona ⚠️ będzie migać.

Żeby skasować funkcję SN00ZE, naciskamy jakikołwiek inny przycisk – ikona ▲ przestanie migać i wyświetli się ▲

Budzik włączy się ponownie następnego dnia.

Krótkotrwałe podświetlenie wyświetlacza w stacji

Po naciśnięciu przycisku SNOOZE/LIGHT wyświetlacz zaświeci się na 5 sekund, a następnie zgaśnie.

Prognoza pogody

Stacja prognozuje pogodę na podstawie zmian ciśnienia atmosferycznego na następne 12–24 godzin dla terenów odległych do 15–20 km.

Wiarygodność prognozy pogody wynosi 70–75 %. Ikona prognozy pogody jest wyświetlana w polu nr 3.

Ponieważ prognoza pogody nie może się sprawdzać w 100 %, to producent, ani sprzedawca nie może odpowiadać za jakiekolwiek straty wynikające z niedokładnej prognozy pogody.

Przy pierwszym ustawieniu albo po ponownym uruchomieniu stacji meteorologicznej mija około 12 godzin do czasu, kiedy stacja meteorologiczna zacznie dobrze prognozować pogodę.

Ikony prognozy pogody (patrz rys. 5)

1 - Stonecznie

4 - Deszcz

2 – Lekkie zachmurzenie

5 – Śnieg

3 – Zachmurzenie

Ostrzeżenie o konieczności wymiany baterii

Baterie w stacji albo w czujniku wymieniamy, jak tylko na wyświetlaczu stacji albo na wyświetlaczu czujnika pojawi się ikona rozładowanej baterii

Konserwacja i czyszczenie

Wyrób jest zaprojektowany tak, aby przy właściwym obchodzeniu się z nim mógł służyć przez wiele lat. Dalej zamieszczamy kilka uwag związanych z właściwą obsługa:

- Przed uruchomieniem wyrobu należy uważnie przeczytać instrukcję użytkownika.

• Wyrobu nie wystawiamy na działanie bezpośredniego światła słonecznego, ekstremalne zimno albo wilgoć oraz nie narażamy na nagłe zmiany temperatury. Powoduje to pogorszenie dokładności pomiarów. Wyrobu nie umieszczamy w miejscach narażonych na wibracje i wstrząsy – mogą spowodować jego uszkodzenie.
• Wyrobu nie narażamy na nadmierne naciski i uderzenia, pył, wysoką temperaturę albo wilgotność – mogą one spowodować uszkodzenie wyrobu, zwiększony pobór prądu, uszkodzenie baterii i deformację plastikowych części.
• Wyrobu nie narażamy na działanie deszczu, ani wilgoci, nie jest on przeznaczony do użytku na zewnątrz.
• Na wyrobie nie ustawiamy żadnych źródeł otwartego ognia, na przykład zapalonej świeczki itp.
• Wyrobu nie umieszczamy w miejscach, w których nie ma dostatecznego przepływu powietrza.
• Do otworów wentylacyjnych w wyrobie nie wsuwamy żadnych przedmiotów.
• Nie ingerujemy do wewnętrznych elektronicznych obwodów w wyrobie – możemy go uszkodzić i utracić uprawnienia gwarancyjne. Wyrób może naprawiać wyłącznie przeszkolony specjalista.
• Do czyszczenia używamy lekko zwilżoną, delikatną ściereczkę. Nie korzystamy z rozpuszczalników, ani z preparatów do czyszczenia – mogą one podrapać plastikowe części i uszkodzić obwody elektroniczne.
• Wyrobu nie wolno zanurzać do wody, ani do innych cieczy.
• Wyrobu nie narażamy na działanie kapiącej, ani pryskającej wody.
• Przy uszkodzeniu albo wadzie wyrobu żadnych napraw nie wykonujemy we własnym zakresie. Wyrób przekazujemy do naprawy do sklepu, w którym został zakupiony.
• Tego urządzenia nie mogą obsługiwać osoby (łącznie z dziećmi), których predyspozycje fizyczne, umysłowe albo mentalne oraz brak wiedzy i doświadczenia nie pozwalają na bezpieczne korzystanie z urządzenia, jeżeli nie są pod nadzorem albo nie zostały poinstruowane w zakresie zastosowania tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do punkerania zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają gólnie negatywny wpływ na środowisko i zdrowie ludzi.

EMOS spol. s r. o. niniejszym oświadcza, że typ urządzenia radiowego E0316 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.emos.eu/download.
