BEDIENUNGSANLEITUNG E0316 Emos

• Nije predviđeno da ovaj uređaj upotrebljavaju osobe (uključujući djecu) smanjenih zičkih, osje- tilnih ili mentalnih sposobnosti koje nemaju iskustva i znanja za njihovu sigurnu upotrebu. Takve osobe treba podučiti kako koristiti uređaj i treba ih nadzirati osoba zadužena za njihovu sigurnost. Ne bacajte električne uređaje kao nerazvrstani komunalni otpad, koristite centre za sakuplja- nje razvrstanog otpada. Za aktualne informacije o centrima za sakupljanje otpada kontaktiraj- te lokalne vlasti. Ako se električni uređaji odlože na deponije otpada, opasne materije mogu prodrijeti u podzemne vode i ući u lanac ishrane i oštetiti vaše zdravlje. EMOS spol. s r. o. ovime izjavljuje da je radijska oprema tipa E0316 u skladu s Direktivom 2014/53/EU. Cjeloviti tekst EU izjave o sukladnosti dostupan je na sljedećoj internetskoj adresi: http://www.emos.eu/download. DE | Drahtlose Wetterstation Bevor Sie mit dem Produkt zu arbeiten beginnen, lesen Sie bitte aufmerksam diese Bedienungsan- leitung durch. Spezikationen Funksignal-gesteuerte Uhr Zeitformat: 12/24 h Innentemperatur: 0°C bis +50°C, Auösung 0,1°C Außentemperatur: -20°C bis +60°C, Auösung 0,1°C Genauigkeit der Temperaturmessung: ±1°C für den Bereich von 0°C bis +50°C, ansonsten ±1,5°C Innen und Außenfeuchtigkeit: 20 % bis 99 % relative Luftfeuchtigkeit (RV), Auösung 1 % Genauigkeit der Luftfeuchtigkeitsmessung: ±5 % für den Bereich 40 % bis 80 % RV, ±8 % für die sonstigen Bereiche Messspannung Bar. Druck: 850 hPa bis 1 100 hPa Druckeinheit: hPa/mb/inHg Reichweite des Funksignals: bis zu 60 m im freien Raum Übertragungsfrequenz: 433 MHz, 10 mW eektive Sendeleistung max. Anzahl der Sensoren: max. 3 Stromversorgung: Hauptstation: 3× 1,5 V AA Batterien (sind nicht im Lieferumfang enthalten) Sensor: 2× 1,5 V AAA Batterien (sind nicht im Lieferumfang enthalten) Abmessungen: Hauptstation: 30 × 166 × 131 mm Sensor: 29 × 60 × 96 mm Wetterstation – Display-Anzeige (siehe Abb. 1) 1 – Angaben vom Außensensor 2 – Kanalnummer des Außensensors, entla- dene Batterien in der Station 3 – Wettervorhersage 4 – Druckwert 5 – Innentemperatur, Entladene Batterien im Sensor 6 – Innentemperaturtrend 7 – min. Innentemperatur 8 – max. Innentemperatur 9 – Innenfeuchtigkeit 10 – Innenfeuchtigkeitstrend 11 – min. Innenfeuchtigkeit 12 – max. Innenfeuchtigkeit 13 – Mondphase 14 – Name des Wochentages 15 – Jahr 16 – Monat35 17 – Tag 18 – Aktivierung des Weckers 19 – Zeit 20 – DCF-Signalempfang 21 – max. Außenfeuchtigkeit 22 – min. Außenfeuchtigkeit 23 – Außenfeuchtigkeit 24 – max. Außentemperatur 25 – min. Außentemperatur 26 – Außentemperatur Beschreibung der Tasten (siehe Abb. 2) 1 – SNOOZE/LIGHT 2 – MODE 3 – Pfeil nach oben 4 – Pfeil nach unten 5 – Wecker 6 – CH-Taste 7 – WAVE-Taste 8 – Ständer 9 – Batteriefach Beschreibung des Sensors (siehe Abb. 3) 1 – Kanalnummer des Sensors (CH 1, 2, 3) 2 – Temperatur 3 – Feuchtigkeit 4 – Taste TEST 5 – Kanalwahlschalter (CH 1, 2, 3) 6 – Auswahl der Temperatureinheit (°C/°F) 7 – Batteriefach Inbetriebnahme

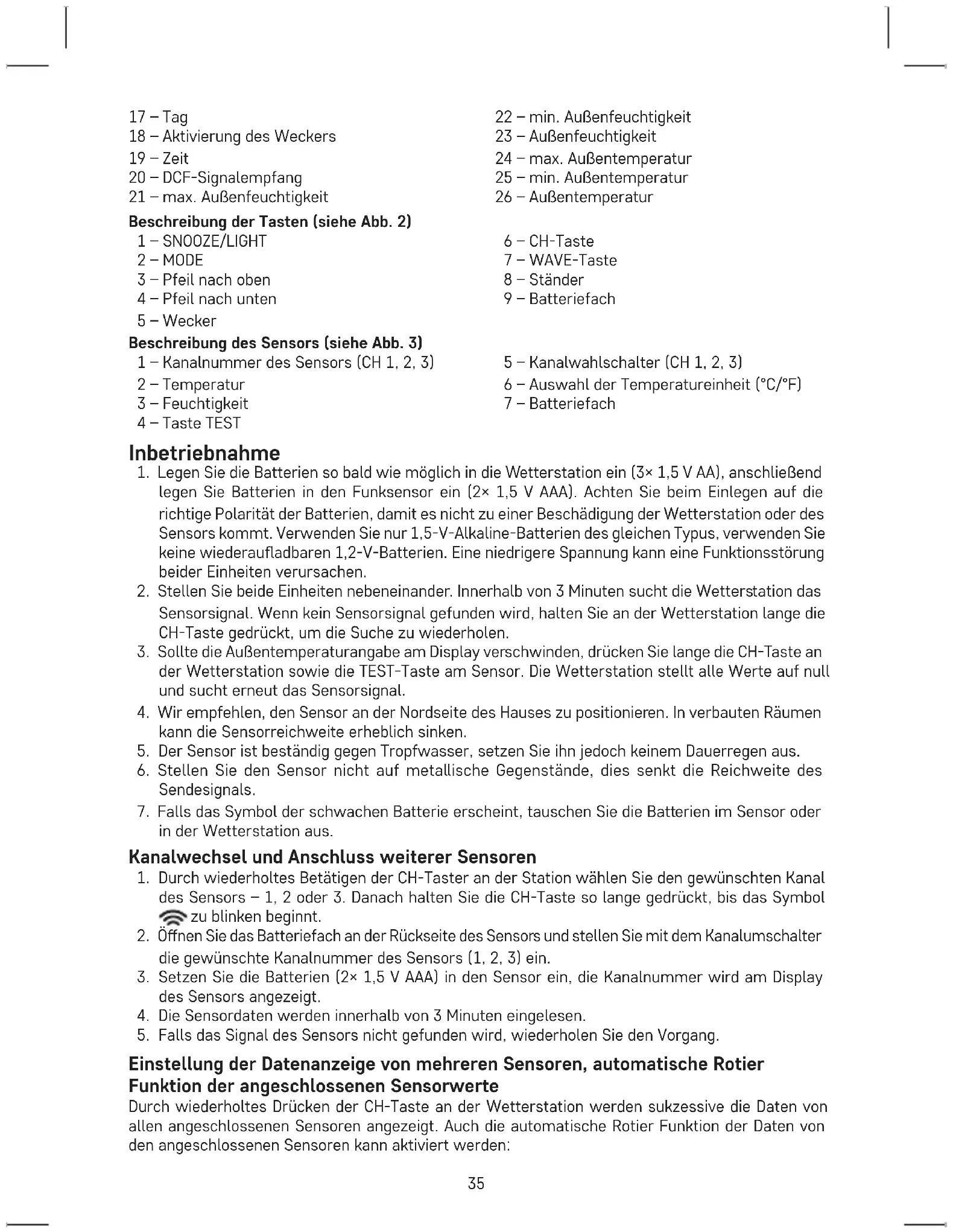

1. Legen Sie die Batterien so bald wie möglich in die Wetterstation ein (3× 1,5 V AA), anschließend

legen Sie Batterien in den Funksensor ein (2× 1,5 V AAA). Achten Sie beim Einlegen auf die richtige Polarität der Batterien, damit es nicht zu einer Beschädigung der Wetterstation oder des Sensors kommt. Verwenden Sie nur 1,5-V-Alkaline-Batterien des gleichen Typus, verwenden Sie keine wiederauadbaren 1,2-V-Batterien. Eine niedrigere Spannung kann eine Funktionsstörung beider Einheiten verursachen.

2. Stellen Sie beide Einheiten nebeneinander. Innerhalb von 3 Minuten sucht die Wetterstation das

Sensorsignal. Wenn kein Sensorsignal gefunden wird, halten Sie an der Wetterstation lange die CH-Taste gedrückt, um die Suche zu wiederholen.

3. Sollte die Außentemperaturangabe am Display verschwinden, drücken Sie lange die CH-Taste an

der Wetterstation sowie die TEST-Taste am Sensor. Die Wetterstation stellt alle Werte auf null und sucht erneut das Sensorsignal.

4. Wir empfehlen, den Sensor an der Nordseite des Hauses zu positionieren. In verbauten Räumen

kann die Sensorreichweite erheblich sinken.

5. Der Sensor ist beständig gegen Tropfwasser, setzen Sie ihn jedoch keinem Dauerregen aus.

6. Stellen Sie den Sensor nicht auf metallische Gegenstände, dies senkt die Reichweite des

7. Falls das Symbol der schwachen Batterie erscheint, tauschen Sie die Batterien im Sensor oder

in der Wetterstation aus. Kanalwechsel und Anschluss weiterer Sensoren

1. Durch wiederholtes Betätigen der CH-Taster an der Station wählen Sie den gewünschten Kanal

des Sensors – 1, 2 oder 3. Danach halten Sie die CH-Taste so lange gedrückt, bis das Symbol zu blinken beginnt.

2. Önen Sie das Batteriefach an der Rückseite des Sensors und stellen Sie mit dem Kanalumschalter

die gewünschte Kanalnummer des Sensors (1, 2, 3) ein.

3. Setzen Sie die Batterien (2× 1,5 V AAA) in den Sensor ein, die Kanalnummer wird am Display

des Sensors angezeigt.

4. Die Sensordaten werden innerhalb von 3 Minuten eingelesen.

5. Falls das Signal des Sensors nicht gefunden wird, wiederholen Sie den Vorgang.

Einstellung der Datenanzeige von mehreren Sensoren, automatische Rotier Funktion der angeschlossenen Sensorwerte Durch wiederholtes Drücken der CH-Taste an der Wetterstation werden sukzessive die Daten von allen angeschlossenen Sensoren angezeigt. Auch die automatische Rotier Funktion der Daten von den angeschlossenen Sensoren kann aktiviert werden:36

1. Einschalten der Rotier Funktion

Drücken Sie solange die CH-Taste, bis auf dem Display das Symbol erscheint. Sukzessive werden automatisch sowie wiederholt die Daten von allen angeschlossenen Sensoren angezeigt.

2. Ausschalten der Rotier Funktion

Drücken Sie solange die CH-Taste, bis das Symbol verschwunden ist. Funkgesteuerte Uhr (DCF77) Nach der Registrierung über den Funksensor beginnt die Wetterstation über einen Zeitraum von 7 Minuten automatisch mit der Suche des „DCF77“-Signals (im Weiteren nur DCF), das Symbol blinkt. Während der Suche werden keine anderen Angaben aktualisiert und die Tasten funktionieren nicht (außer SNOOZE/LIGHT). Wenn das Signal gefunden wurde, blinkt das Symbol nicht mehr (es wird dauerhaft angezeigt) und die aktuelle Zeit wird angezeigt. Wenn das DCF-Signal nicht gefunden wird, dann wird das Symbol nicht angezeigt. Für eine wiederholte Suche des DCF-Signals halten Sie lange die WAVE-Taste gedrückt. Für den Abbruch der Suche drücken Sie erneut kurz die WAVE-Taste. Das DCF-Signal wird täglich zwischen 2:00 und 3:00 Uhr morgens synchronisiert. Während der Sommerzeit wird das Symbol angezeigt. Anmerkung: Sofern die Station das DCF-Signal empfängt, aber die aktuelle Zeit nicht korrekt angezeigt wird (z. B. Verschiebung um ±1 Stunde, ist immer die korrekte Zeitverschiebung in dem Land einzu- stellen, in welchem die Station verwendet wird – siehe manuelle Uhrzeit- und Datumseinstellung). Unter normalen Bedingungen (in sicherem Abstand zu Störquellen, wie z. B. Fernsehgeräte, Compu- termonitore) dauert der Empfang des Zeitsignals einige wenige Minuten. Falls die Uhr dieses Signal nicht empfängt, verfahren Sie nach den folgenden Schritten:

1. Stellen Sie die Wetterstation an einem anderen Ort auf und versuchen Sie erneut, das DCF-Signal

2. Kontrollieren Sie die Entfernung der Uhr von den Störquellen (Computermonitore oder Fernseh-

geräte). Sie sollte beim Empfang dieses Signals mindestens 1,5 bis 2 Meter betragen.

3. Stellen Sie die Wetterstation beim DCF-Signalempfang nicht in die Nähe von Metalltüren,

Fensterrahmen oder anderen Metallbauten oder -Gegenständen (Waschmaschinen, Trockner, Kühlschränke usw.).

4. In Räumen aus Stahlbetonkonstruktionen (Keller, höhere Häuser usw.) ist der Empfang des

DCF-Signals unter diesen Bedingungen schwächer. In extremen Fällen stellen Sie die Wetterstation in die Nähe eines Fensters in Richtung zum Sender hinauf. Den Empfang des Funksignals DCF beeinussen folgende Faktoren:

• starke Wände und Isolierungen, Souterrainwohnungen und Kellerräume

• ungeeignete örtliche geograsche Bedingungen (diese lassen sich vorher schlecht abschätzen)

• atmosphärische Störungen, Gewitter, nicht entstörte Elektrogeräte, Fernseher und Computer, die in der Nähe des DCF-Funksignalempfängers stehen. Manuelle Einstellung

1. Halten Sie die MODE-Taste lange gedrückt.

2. Durch wiederholtes Drücken der MODE-Taste können Sie folgende Einstellungen wählen: Stunde

– Minute – Jahr – Datumsformat – Monat – Tag – Kalendersprache – Zeitverschiebung. Zwischen den einzelnen Werten können Sie sich durch Drücken der MODE-Taste bewegen, die Einstellungen erfolgen mit Hilfe der Tasten Pfeil NACH OBEN und NACH UNTEN . Folgende Kalendersprachen stehen zur Verfügung: (ENG – englisch, FR – französisch, IT – italienisch, ES – spanisch, NE – niederländisch, DA – dänisch, GE – deutsch) Einstellen des Zeitformats 12/24 h, Einstellen der Temperatureinheit °C/°F Durch wiederholtes Drücken der MODE Taste stellen Sie das Zeitformat 12/24 h ein. Durch wiederholtes Drücken der Taste stellen Sie die gewünschte Temperatureinheit °C/°F ein.37 Atmosphärischer Druck – Historie Der Wert für den Druck wird in Feld Nr. 4 angezeigt. Unter diesem Wert wird der Druckverlauf der letzten max. 12 Stunden grasch dargestellt. Durch wiederholtes längeres Drücken der Taste stellen Sie die Einheit für den Druck auf inHg oder hPa/mb ein. Wenn die Wetterstation an einem Ort aufgestellt wird, hat dies Auswirkungen auf die Messwerte. Die Messung stabilisiert sich innerhalb von 12 Stunden ab dem Einlegen der Batterie oder dem Umstellen. Temperatur- und Feuchtigkeitstrend Anzeige für den Trend von Temperatur und Luftfeuchtigkeit steigend beständig sinkend Mondphasen (siehe Abb. 4) Die Mondphasen werden im Feld Nr. 13 angezeigt. 1 – Vollmond 2 – Abnehmender Mond 3 – Letztes Viertel 4 – Abnehmende Mondsichel 5 – Neumond 6 – Zunehmende Mondsichel 7 – Erstes Viertel 8 – Zunehmender Mond Anzeige der maximalen und der minimalen gemessenen Temperatur- und Luftfeuchtigkeitswerte Die gemessenen Werte für die Außentemperatur werden in den Feldern Nr. 24 und 25 angezeigt, für die Innentemperatur in den Feldern Nr. 7 und 8. Die gemessenen Werte für die Außen-Luftfeuchtigkeit werden in den Feldern Nr. 21 und 22 angezeigt, für die Innen-Luftfeuchtigkeit in den Feldern Nr. 11 und 12. Der Speicher wird jeden Tag um 00:00 automatisch gelöscht. Um den Messwertspeicher manuell zu löschen, halten Sie die Taste lange gedrückt. Einstellen der Weckzeit Drücken Sie lange die Taste , die Einstellung für die Zeit beginnt zu blinken. Mit den Tasten und stellen Sie die gewünschte Weckzeit ein. Zum Bestätigen und zum Weiterblättern durch das Menü drücken Sie die Taste . Zum Aktivieren des Weckers drücken Sie kurz die Taste , das Symbol wird angezeigt. Durch erneutes Drücken der Taste deaktivieren Sie den Wecker, das Symbol verschwindet. Funktion Wiederholtes Wecken Mit der SNOOZE/LIGHT-Taste, die sich im oberen Teil der Wetterstation bendet, verschieben Sie die Weckzeit um 5 Minuten. Drücken Sie diese Taste, sobald das Klingeln anfängt. Das Symbol wird blinken. Zum Abschalten der SNOOZE-Funktion drücken Sie eine beliebige andere Taste – das Symbol hört auf zu blinken und wird weiterhin angezeigt. Am nächsten Tag wird der Wecker wieder aktiviert. Kurze Displaybeleuchtung der Station Nach Betätigen der „SNOOZE/LIGHT“-Taste leuchtet das Display für 5 Sekunden auf und erlischt danach wieder. Wettervorhersage Die Station sagt aufgrund der atmosphärischen Druckveränderungen das Wetter für die nächsten 12 bis 24 Stunden für einen Umgebungsradius von ca. 15 bis 20 km voraus. Die Genauigkeit der Wettervorhersage beträgt 70–75 %. Das Vorhersagesymbol wird im Feld Nr. 3 angezeigt. Die Wettervorhersage muss nicht zu 100% stimmen. Weder der Hersteller noch der Verkäufer sind für mögliche Verluste, die durch eine ungenaue Wettervorhersage eingetreten sind, verantwortlich.38 Bei dem ersten Einstellen oder dem Reset der Wetterstation dauert es etwa 12 Stunden, bis die Wetterstation das Wetter korrekt vorhersagt. Symbole für die Wettervorhersage (siehe Abb. 5) 1 – Sonnig 2 – Bewölkt 3 – Stark bewölkt 4 – Regen 5 – Schneefall Hinweis bezüglich des Batteriewechsels Wechseln Sie die Batterien in der Station oder im Sensor aus, sobald auf dem Display der Station oder dem Display des Sensors das Symbol leere Batterie angezeigt wird. Pege und Instandhaltung Das Produkt ist so konzipiert, dass es bei sachgemäßem Umgang über viele Jahre zuverlässig arbeitet. Hier sind einige Ratschläge für die richtige Bedienung:

• Bevor Sie mit dem Produkt zu arbeiten beginnen, lesen Sie bitte aufmerksam die Bedienungs- anleitung durch.

• Setzen Sie das Produkt nicht direktem Sonnenlicht, extremer Kälte und Feuchtigkeit und rapiden Temperaturschwankungen aus. Dies würde die Genauigkeit der Ablesungen senken. Stellen Sie das Produkt nicht an Plätze, die anfällig für Vibrationen und Erschütterungen sind – sie können das Produkt beschädigen.

• Setzen Sie das Produkt nicht übermäßigem Druck, Stößen, Staub, hohen Temperaturen oder Feuchtigkeit aus – dies kann Funktionsstörungen an dem Produkt, eine kürzere energetische Haltbarkeit, die Beschädigung der Batterie und die Deformation der Plastikteile verursachen.

• Setzen Sie das Produkt nicht Regen und Feuchtigkeit aus, es ist nicht für die Verwendung im Außenbereich bestimmt.

• Das Produkt darf nicht an oene Feuerquellen, wie beispielsweise brennende Kerzen u.ä. gestellt werden.

• Stellen Sie das Produkt nicht an Plätze, an denen keine ausreichende Luftzufuhr gewährleistet ist.

• Stecken Sie keine Gegenstände in die Lüftungsönungen des Produkts ein.

• Es dürfen keine Eingrie in die inneren Schaltkreise des Produktes vorgenommen werden – das Produkt könnte beschädigt werden und die Garantie automatisch erlöschen. Das Produkt sollte nur von einem qualizierten Fachmann repariert werden.

• Verwenden Sie zur Reinigung ein leicht angefeuchtetes weiches Tuch. Verwenden Sie keine Lösungs- oder Reinigungsmittel – sie könnten die Plastikteile zerkratzen und den elektrischen Stromkreis stören.

• Tauchen Sie das Produkt nicht unter Wasser oder in andere Flüssigkeiten.

• Das Produkt darf nicht tropfendem oder spritzendem Wasser ausgesetzt werden.

• Bei Beschädigung oder Mängeln am Gerät nehmen Sie keine eigenständigen Reparaturen vor. Geben Sie es zur Reparatur in die Verkaufsstelle, in der Sie das Produkt erworben haben.

• Dieses Gerät ist nicht zur Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die verminderte körperliche, sensorische oder geistige Fähigkeiten haben oder nicht über aus- reichende Erfahrung und Kenntnisse verfügen, außer sie haben von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten oder werden von dieser beaufsichtigt. Die Elektroverbraucher nicht als unsortierter Kommunalabfall entsorgen, Sammelstellen für sortierten Abfall bzw. Müll benutzen. Setzen Sie sich wegen aktuellen Informationen über die jeweiligen Sammelstellen mit örtlichen Behörden in Verbindung. Wenn Elektroverbraucher auf üblichen Mülldeponien gelagert werden, können Gefahrstoe ins Grundwasser einsickern und in den Lebensmittelumlauf gelangen, Ihre Gesundheit beschädigen und Ihre Gemütlichkeit verderben. Hiermit erklärt, EMOS spol. s r. o. dass der Funkanlagentyp E0316 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.emos.eu/download.39 UA | Бездротовий метеорологічний пристрій Перед початком роботи з приствоєм уважно прочитайте цю інструкцію. Технічна характеристика годинник, керований радіосигналом формат часу: 12/24 год внутрішня температура: від 0°C до +50°C, роздільна здатність 0,1°C зовнішня температура: від -20°C до +60°C, роздільна здатність 0,1°C Точність вимірювання температури: ±1°C для діапазону від 0°C до +50°C, ±1,5°C для іншого
