РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ E0316 Emos

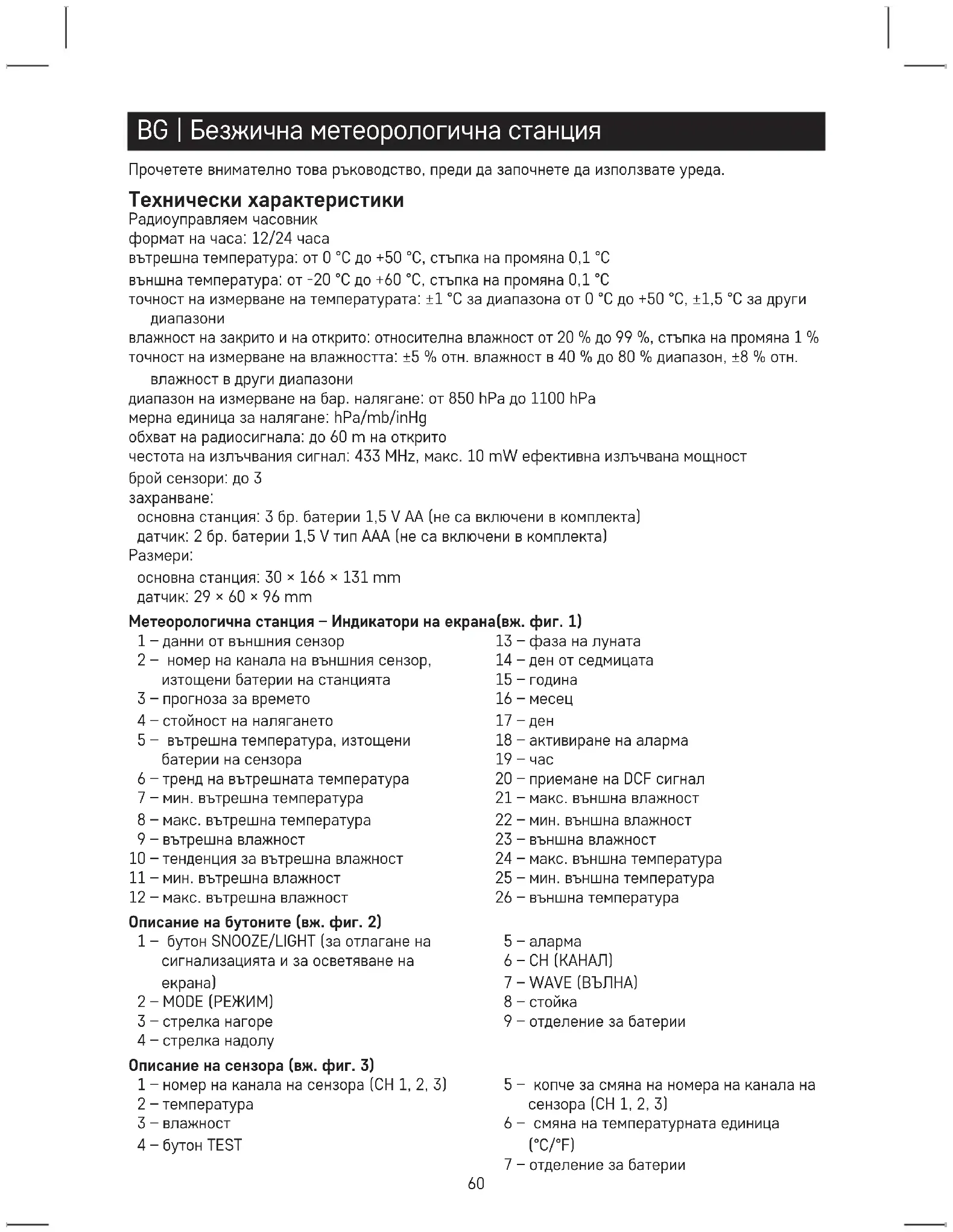

влажност на закрито и на открито: относителна влажност от 20 % до 99 %, стъпка на промяна 1 % точност на измерване на влажността: ±5 % отн. влажност в 40 % до 80 % диапазон, ±8 % отн. влажност в други диапазони диапазон на измерване на бар. налягане: от 850 hPa до 1100 hPa мерна единица за налягане: hPa/mb/inHg обхват на радиосигнала: до 60 m на открито честота на излъчвания сигнал: 433 MHz, макс. 10 mW ефективна излъчвана мощност брой сензори: до 3 захранване: основна станция: 3 бр. батерии 1,5 V AA (не са включени в комплекта) датчик: 2 бр. батерии 1,5 V тип AAA (не са включени в комплекта)

основна станция: 30 × 166 × 131 mm датчик: 29 × 60 × 96 mm Метеорологична станция – Индикатори на екрана(вж. фиг. 1) 1 – данни от външния сензор 2 – номер на канала на външния сензор, изтощени батерии на станцията 3 – прогноза за времето 4 – стойност на налягането 5 – вътрешна температура, изтощени батерии на сензора 6 – тренд на вътрешната температура 7 – мин. вътрешна температура 8 – макс. вътрешна температура 9 – вътрешна влажност 10 – тенденция за вътрешна влажност 11 – мин. вътрешна влажност 12 – макс. вътрешна влажност 13 – фаза на луната 14 – ден от седмицата 15 – година 16 – месец 17 – ден 18 – активиране на аларма 19 – час 20 – приемане на DCF сигнал 21 – макс. външна влажност 22 – мин. външна влажност 23 – външна влажност 24 – макс. външна температура 25 – мин. външна температура 26 – външна температура Описание на бутоните (вж. фиг. 2) 1 – бутон SNOOZE/LIGHT (за отлагане на сигнализацията и за осветяване на

1. Първо поставете батериите в метеорологичната станция (3 бр. 1,5 V AA), а след това и в без-

жичния сензор (2 бр. 1,5 V AAA). Когато поставяте батериите, се уверете, че полярността им е правилна, за да избегнете повреда на метеорологичната станция или сензора. Използвайте само алкални батерии 1,5 V от един и същи вид; не използвайте презареждащи се батерии 1,2 V. По-ниското напрежение може да доведе до нефункциониране на модулите.

2. Поставете двете батерии една до друга. Метеорологичната станция открива сигнала от отда-

лечения сензор в рамките на 3 минути. Ако не е засечен сигнал от сензора, задръжте бутона CH на метеорологичната станция, за да повторите търсенето.

3. Ако показанието на външната температура изчезне от екрана, задръжте бутона CH на станцията

и натиснете бутона TEST на сензора. Метеорологичната станция ще нулира всички стойности и ще повтори търсенето на сигнала от сензора.

4. Препоръчваме Ви да поставите датчика от северната страна на дома Ви. Обхватът на сензора

може да намалее значително в зони с голям брой препятствия.

5. Сензорът е устойчив на капеща вода, той обаче не бива да се излага непрекъснато на дъжд.

6. Не поставяйте сензора върху метални предмети; това ще намали обхвата на предаване на

7. Ако се покаже иконата за изтощена батерия, сменете батериите в сензора или метеороло-

гичната станция. Превключване на каналите и свързване на допълнителни сензори

1. Натиснете неколкократно бутон CH на станцията, за да изберете канала по избор – 1, 2 или 3.

След това натиснете и задръжте бутона CH. Иконата ще започне да мига.

2. Свалете капачето на отделението за батерии на задната страна на сензора и преместете

копчето на избрания номер на канал (1, 2, 3).

3. Поставете батериите в сензора (2 бр. 1,5 V AAA); номерът на канала ще се покаже върху

4. Данните от сензора ще се заредят в рамките на 3 минути.

5. Ако сигналът от сензора не бъде открит, повторете процеса.

Показване на данни от няколко сензора, автоматично превключване през стойностите от свързаните сензори Натиснете бутона CH неколкократно, за да покажете данните от всички свързани сензори върху метеорологичната станция един по един. Можете също така да активирате автоматичното прев- ключване на данни от всички свързани сензори:

1. Включване на превключването

Натиснете неколкократно бутон CH, докато на екрана се изведе символ

Данните от всички свързани сензори ще се показват автоматично и повторно едни след други.

2. Изключване на превключването

Неколкократно натиснете бутона CH, докато иконата не изчезне. Радиоуправляем часовник (DCF77) След като е била засечена от безжичния сензор, метеорологичната станция ще потърси автома- тично сигнал DCF77 (наричан оттук нататък DCF) в продължение на 7 минути; иконата примигва. По време на търсенето никаква друга информация на екрана няма да се актуализира и бутоните ще се деактивират (с изключение на SNOOZE/LIGHT). След като сигналът бъде засечен, иконата ще спре да примигва ( остава на екрана) и на дисплея ще се покаже точното време. Ако не бъде засечен сигнал, иконата DCF няма да се покаже на дисплея. За да повторите търсенето на DCF сигнала, натиснете и задръжте бутона WAVE. За да откажете търсенето на DCF сигнал, натиснете бутон WAVE. Сигналът DCF ще се синхронизира ежедневно между 2:00 и 3:00 ч. При лятно часово време ще се покаже на екрана.62 Забележка: Ако метеорологичната станция открие DCF сигнал, но точното време на екрана е неправилно (напр. изместено с ±1 час), трябва да зададете правилната часова зона за държавата, в която използвате станцията; вж. „Ръчни настройки“. При нормални условия (на достатъчно разстояние от източници на смущения, като телевизори и монитори на компютри) сигналът за време се прихваща за няколко минути. Ако метеорологичната станция не намери сигнал, следвайте тези стъпки:

1. Преместете метеорологичната станция на друго място и се опитайте да намерите отново

2. Проверете разстоянието между часовника и източниците на смущения (монитори на ком-

пютри или телевизори). Разстоянието трябва да бъде най-малко 1,5 до 2 метра по време на приемането на сигнала.

3. При приемането на DCF сигнала не поставяйте метеорологичната станция близо до метални

врати, рамки на прозорци или други метални структури и предмети (перални машини, сушилни с центрофуга, хладилници и др.).

4. В сгради с армиран бетон (изби, многоетажни сгради и др.) приемането на DCF сигнала е

по-слабо, в зависимост от условията. В екстремни случаи поставете метеорологичната станция близо до прозорец, обърнат към предавателя. Приемането на радиосигнала DCF се влияе от следните фактори:

• дебели стени и изолация, мазета и изби;

• неподходящи локални географски условия (трудно е да се оценят предварително);

• атмосферни смущения, гръмотевични бури, електрически устройства без елиминиране на смущенията, телевизори и компютри, които са разположени близо до DCF приемник. Ръчни настройки

1. Натиснете и задръжте бутона MODE.

2. След това натиснете неколкократно бутона MODE, за да изберете настройки за: час – минути

– година – начин на показване на датата – месец – ден – език за деня от седмицата – часова зона. Можете да се придвижвате между стойностите с бутон MODE; задайте стойности с помощта на стрелките нагоре и надолу . Езиците за календара са както следва: (ENG – английски, FR – френски, IT – италиански, ES – испански, NE – нидерландски, DA – датски, GE – немски) Настройка на формат на часа 12/24 и на мерна единица за температура °C/°F Неколкократното натискане на бутона MODE превключва между 12/24-часов формат на часа. Неколкократното натискане на бутона превключва между мерните единици за температура °C/°F. Атмосферно налягане – хронология Стойността на налягането се показва в поле № 4. По-долу е представена диаграма на историята на налягането до последните 12 часа. Неколкократното задържане на бутон превключва мерните единици за налягане измежду inHg и hPa/mb. Преместването на метеорологичната станция на друго място ще засегне измерените стойности. Измерването ще се стабилизира в рамките на 12 часа от поставяне на батерията или преместването на метеорологичната станция. Тренд на температурата и влажността индикатор за температура и влажност повишаващо се без промяна понижаващо се63 Фаза на луната (вж. фиг. 4) Фазата на луната се показва в поле № 13. 1 – Пълнолуние 2 – Намаляваща луна 3 – Последна четвърт 4 – Стара луна 5 – Новолуние 6 – Млада луна 7 – Първа четвърт 8 – Нарастваща луна Показване на максималните и минималните отчитания на температурата и

Измерените стойности за външна температура се показват в полета № 24 и 25, вътрешна темпе- ратура в полета № 7 и 8. Измерените стойности за външна влажност се показват в полета № 21 и 22, вътрешна влажност в полета № 11 и 12. Паметта за измерените стойности автоматично се изтрива всеки ден в 00,00 ч. За ръчно изтриване на паметта за измерените стойности задръжте бутон . Настройка на аларма Задръжте бутон ; сверяването на часовника ще започне да мига. Задайте часа на алармата с помощта на бутоните

За да избирате и да се придвижвате в менюто, натиснете бутон . За да включите алармата, натиснете бутон ; ще се покаже на екрана. За деактивиране на алармата натиснете отново бутона ; иконата изчезва от екрана. Функция за повтаряне на сигнала от будилника Звъненето на алармата може да се отложи с 5 минути посредством бутона SNOOZE/LIGHT, който се намира в горната част на метеорологичната станция. Натиснете бутона, когато алармата започне да звъни. Иконата ще започне да мига. За отказване на функция SNOOZE натиснете произволен друг бутон – иконата ще спре да мига и ще остане на екрана. Алармата ще се включи отново на следващия ден. Кратко осветяване на екрана на станцията Натискането на бутон SNOOZE/LIGHT осветява екрана за 5 секунди. Прогноза за времето Станцията прогнозира времето на база на промените в атмосферното налягане за следващите 12–24 часа за област в обхват от 15–20 км. Точността на прогнозата за времето е 70–75 %. Иконата за прогнозата за времето се показва в поле №. 3. Тъй като прогнозата за времето не може да бъде 100 % точна, нито производителят, нито търговецът могат да бъдат държани отговорни за загуби, причинени от неправилна прогноза. Когато за пръв път настройвате или нулирате метеорологичната станция, са нужни около 12 часа, преди метеорологичната станция да започне да прогнозира правилно. Икони за прогноза за времето (вж. фиг. 5) 1 – Слънчево 2 – Облачно 3 – Плътна облачност 4 – Дъжд 5 – Сняг Предупреждение относно смяната на батерията Когато на екрана на станцията или сензора се покаже иконата за изтощена батерия , сменете батериите съответно в станцията или сензора. Обслужване и поддръжка Уредът е проектиран да работи безпроблемно в продължение на много години, ако се използва правилно. По-долу са дадени някои препоръки за правилна експлоатация:

• Прочетете внимателно ръководството, преди да използвате продукта.64

• Не излагайте уреда на пряка слънчева светлина, прекалено ниска температура, твърде висока влажност и резки промени на температурата. Това би намалило точността на измерване. Не монтирайте уреда на места, където е възможно да има вибрации и удари – те може да го повредят.

• Не подлагайте уреда на въздействието на значително налягане, удари, прах, висока темпе- ратура, дъжд или влажност – те могат да причинят неизправности, да съкратят живота на батериите, да повредят батериите, както и да деформират пластмасовите части.

• Не излагайте уреда на дъжд или влага, тъй като не е предназначен за употреба на открито.

• Не поставяйте върху уреда източници на открити пламъци, например запалени свещи и др.

• Не монтирайте уреда на места с ограничена циркулация на въздуха.

• Не вкарвайте чужди тела във вентилационните отвори на уреда.

• Не правете нищо по вътрешните електрически вериги на уреда – възможно е да го повредите, при което гаранцията автоматично се прекратява. Уредът трябва да се ремонтира само от техник с нужната квалификация.

• Почиствайте изделието с мека, леко навлажнена кърпа. Не използвайте разтворители или почистващи препарати – те могат да издраскат пластмасовите части или да предизвикат корозия по електрическите вериги.

• Не потапяйте уреда във вода или друга течност.

• Пазете уреда от капеща или пръскаща вода.

• При повреда или дефект на уреда не правете опити да го ремонтирате. Предайте го за ремонт в търговския обект, откъдето е закупен.
