NAUDOJIMO INSTRUKCIJA E0316 Emos

Prieš pradėdami naudoti gaminį, atidžiai perskaitykite šią naudojimo instrukciją.

Specifikacijos

radijo bangomis valdomas laikrodis

laiko formatas: 12/24 val.

patalpy temperatūra: nuo 0 °C iki +50 °C, 0,1 °C tikslumas

lauko temperatūra: nuo -20 °C iki +60 °C, 0,1 °C tikslumas

temperatūros matavimo tikslumas: ±1 °C temperatūrai nuo 0 °C iki +50 °C, ±1,5 °C esant kitokiai temperatūrai

patalpų ir lauko drėgme: nuo 20 % iki 99 % SD, 1 % tikslumas

Drègmès matavimo tikslumas: ±5 % SD, 40–80 %, ±8 % SD kituose intervaluose

barometrinio slègio matavimo ribos: 850–1 100 hPa

slègio matavimo vienetas: hPa/inHg

radijo signalo priémimo ribos: iki 60 m atviroje vietoje

perdavimo dažnis: 433 MHz, didžiausia ekvivalentinė spinduliuotės galia (e. r. p.) 10 mW

jutiklių skaičius: ne daugiau kaip 3

maitinimas:

pagrindinė stotelė: 3× 1,5 V AA tipo baterijos (nepridėtos)

jutiklis: 2× 1,5 V AAA tipo baterijos (nepridėtos)

dydis:

pagrindinè stotelè: 30 × 166 × 131 mm

jutiklis: 29 × 60 × 96 mm

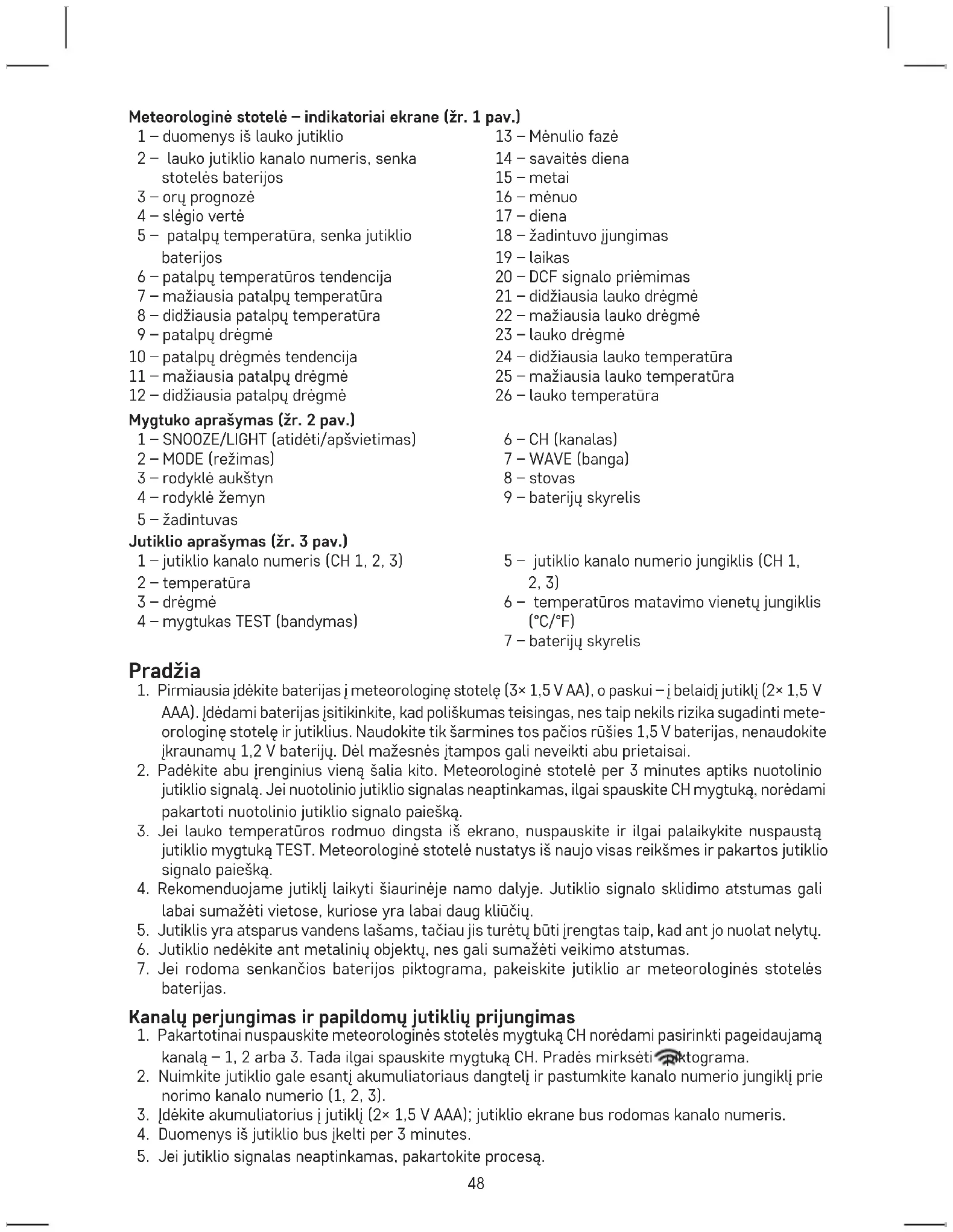

Meteorologiné stotelé – indikatoriai ekrane (žr. 1 pav.)

1 – duomenys iš lauko jutiklio
13 - Mènulio fazè
2 – lauko jutiklio kanalo numeris, senka stotelės baterijos
14 – savaitès diena
3 - orų prognozė
15 - metai
4 - slègio vertè
16 - mènuo
5 – patalpų temperatūra, senka jutiklio baterijos
17 - diena
6 – patalpų temperatūros tendencija
18 – žadintuvo jjungimas
7 – mažiausia patalpų temperatūra
19 – laikas
8 – didžiausia patalpų temperatūra
20 – DCF signalo prièmimas
9 – patalpų drėgmė
21 – didžiausia lauko drègmè
10 – patalpų drėgmės tendencija
22 – mažiausia lauko drègmè
11 – mažiausia patalpų drėgmė
23 – lauko drègmè
12 – didžiausia patalpų drėgmė
24 – didžiausia lauko temperatūra
25 – mažiausia lauko temperatūra
26 - lauko temperatūra

Mygtuko aprašymas (žr. 2 pav.)

1 - SN00ZE/LIGHT (atidėti/apšvietimas)

2 - MODE (režimas)

3 - rodyklé aukštyn

4 - rodyklé žemyn

6 - CH (kanalas)

5 – žadintuvas

7 - WAVE (banga)

Jutiklio aprašymas (žr. 3 pav.)

1 – jutiklio kanalo numeris (CH 1, 2, 3)

8 - stovas

2 - temperatura

9 - bateriju skyrelis

3 - drègmè

4 - mygtukas TEST (bandymas)

5 – jutiklio kanalo numerio jungiklis (CH 1, 2, 3)

6 - temperatūros matavimo vienetų jungiklis (°C/°F)

7 - bateriju skyrelis

Pradžia

1. Pirmiausia jdėkite baterijas i meteorologinę stotelę (3× 1,5 V AA), o paskui – j belaidį jutiklj (2× 1,5 V AAA). Jdėdami baterijas įsitikinkite, kad poliškumas teisingas, nes taip nekils rizika sugadinti meteorologinę stotelę ir jutiklius. Naudokite tik šarmines tos pačios rūšies 1,5 V baterijas, nenaudokite ikraunamų 1,2 V bateriju. Dėl mažesnės įtampos gali neveikti abu prietaisai.
2. Padėkite abu įrenginius vieną šalia kito. Meteorologinė stotelė per 3 minutes aptiks nuotolinio jutiklio signalą. Jei nuotolinio jutiklio signalas neaptinkamas, ilgai spauskite CH mygtuką, norėdami pakartoti nuotolinio jutiklio signalo paiešką.
3. Jei lauko temperatūros rodmuo dingsta iš ekrano, nuspauskite ir ilgai palaikykite nuspaustą jutiklio mygtuką TEST. Meteorologinė stotelė nustatys iš naujo visas reikšmes ir pakartos jutiklio signalo paiešką.
4. Rekomenduojame jutiklj laikyti šiaurinėje namo dalyje. Jutiklio signalo sklidimo atstumas gali labai sumažėti vietose, kuriose yra labai daug kliūčių.
5. Jutiklis yra atsparus vandens lašams, tačiau jis turėtų būti įrengtas taip, kad ant jo nuolat nelytų.
6. Jutiklio nedėkite ant metalinių objektų, nes gali sumažėti veikimo atstumas.
7. Jei rodoma senkančios baterijos piktograma, pakeiskite jutiklio ar meteorologinės stotelės baterijas.

Kanalų perjungimas ir papildomų jutiklių prijungimas

1. Pakartotinai nuspauskite meteorologinės stotelės mygtuką CH norėdami pasirinkti pageidaujamą kanalą – 1, 2 arba 3. Tada ilgai spauskite mygtuką CH. Pradės mirksėtių āktograma.
2. Nuimkite jutiklio gale esantj akumuliatoriaus dangtelj ir pastumkite kanalo numerio jungiklj prie norimo kanalo numerio (1, 2, 3).
3. Idėkite akumuliatorius j jutiklj (2× 1,5 V AAA); jutiklio ekrane bus rodomas kanalo numeris.
4. Duomenys iš jutiklio bus jkelti per 3 minutes.
5. Jei jutiklio signalas neaptinkamas, pakartokite procesą.

Kelių jutiklių duomenų rodymas, automatinis prijungtų jutiklių reikšmių kitimas ciklais

Kelis kartus nuspauskite CH mygtuką, kad būtų parodyti visų prijungtų jutiklių duomenys. Taip pat galite nustatyti visų prijungtų jutiklių duomenų automatinį ciklų režimą:

1. Ciklų režimo jjungimas

Kelis kartus nuspauskite mygtuką CH, kol pasirodys 📍 ekrane.

Duomenys iš visų prijungtų jutiklių bus rodomi automatiškai vienas po kito.

2. Ciklų režimo išjungimas

Kelis kartus nuspauskite mygtuką, kol ⚙ piktograma išnyks.

Radijo bangomis valdomas laikrodis (DCF77)

Užregistruota naudojant belaidj jutiklj, meteorologinė stotelė automatiškai pradės ieškoti DCF77 signalo (DCF – trumpam), tai truks 7 minutes; mirksės piktograma. Paieškos metu jokia informacija ekrane nebus atnaujinama ir mygtukai neveiks (išskyrus SN00ZE/LIGHT (atidėjimo/apšvietimo)). Kai signalas bus aptiktas, piktograma nustos mirksėti (liks ekrane) ir bus rodomas dabartinis laikas. Jeigu signalas nebus aptiktas, DCF piktograma nebus rodoma.

Nuspauskite ir palaikykite mygtuką WAVE norėdami pakartoti DCF signalo paiešką. Norėdami atšaukti DCF signalo paiešką, spustelėkite mygtuką WAVE. DCF signalas bus kasdien sincronizuojamas naktį nuo 2 iki 3 val.

Vasaros laiko metu ekrane bus rodomas DST

Pastaba. Jei meteorologinė stotelė aptinka DCF signalą, tačiau ekrane rodomas laikas yra neteisingas (pvz., ±1 valanda), turite nustatyti teisingą šalies, kurioje naudojote stotelę, laiko zoną (žr. „Rankiniai nustatymai“).

Esant įprastoms sąlygoms (pakankamam atstumui nuo galimų trukdžių, pvz., televizorių, kompiuterių monitorių), laiko signalas priimamas kelias minutes. Jei meteorologinė stotelė neaptinka signalo, atlikite šiuos veiksmus.

1. Perkelkite meteorologinę stotelę i kitą vietą ir bandykite vėl nustatyti DCF signalą.
2. Patikrinkite laikrodžio atstumą nuo galimų kliūčių (kompiuterio monitorių arba televizorių). Priimant signalą, atstumas turi būti ne mažesnis kaip 1,5–2 metrai.
3. Gaudami DCF signalą, nedėkite meteorologinės stotelės netoli metalinių durų, langų rėmų ir kitų metalinių konstrukcijų ar objektų (skalbyklių, džiovyklių, šaldytuvų ir pan.).
4. Gelžbetoninėse konstrukcijose (rūsiuose, aukštuose pastatuose ir pan.) DCF signalas yra silpnesnis atsižvelgiant i sąlygas. Išskirtiniais atvejais jrenkite meteorologinę stotelę prie lango, pasuktą siųstuvo kryptimi.

DCF radijo signalo priėmimui įtakos turi toliau nurodyti veiksniai:

• storos sienos ir izoliacija, pusrūsiai ir rūsiai;
• netinkamos vietos geografinės sąlygos (jas sunku iš anksto numatyti);
• aplinkos trukdžiai, perkūnija, elektros prietaisai be trukdžių pašalinimo, televizoriai ir kompiuteriai, esantys netoli DCF imtuvo.

Rankiniai nustatymai

1. Palaikykite nuspaustą mygtuką MODE (režimas).
2. Tada pakartotinai nuspauskite MODE mygtuką ir pasirinkite nustatymus: valandos – minutės – metai – datos formatas – mėnuo – diena – kalendoriaus kalba – laiko zona. Galite rinktis reikšmes, nuspausdami MODE („režimas“) mygtuką, nustatyti jas su aukštyn ir žemyn rėdyklėmis.

Kalendoriaus kalbos yra tokios:

(ENG - anglų, FR - prancūzų, IT - italų, ES - ispanų, NE - olandų; DA, GE - vokiečių)

12/24 val. laiko formato, °C/°F temperatūros matavimo vienetų nustatymas

Pakartotinai nuspaudus mygtuką MODE, perjungiamas 12/24 val. laiko formatas.

Pakartotinai nuspaudus mygtuką ▲perjungiami °C/°F temperatūros matavimo vienetai.

Atmosferos slègis/istorija

Slégio reikšmė rodoma 4 laukelyje.

Toliau pateikta slėgio istorijos lentelė iki pastarųjų 12 valandų.

Pakartotinai nuspaudus ir palaikius mygtuką ▼, perjungiami inHg ir hPa/mb slėgio matavimo vienetai.

Meteorologinės stotelės perkėlimas į kitą vietą turi įtakos išmatuotoms vertėms.

Įstačius baterijas arba perkėlus meteorologinę stotelę, matavimas tampa stabilus per 12 valandų.

Temperatūros ir drėgmės tendencija

temperatūros ir drėgmėstendencijos indikatorius
	kylanti pastovi mažėjanti

Mènulio fazès (žr. 4 pav.)

Ménulio fazè rodoma 13 laukelyje.

1 – Pilnatis 5 – Jaunatis
2 – Blankus priešpilnis 6 – Šviečiantis pusmėnulis
3 – Delčia 7 – Priešpilnis
4 – Blankus pusmėnulis 8 – Šviečiantis priešpilnis

Didžiausios bei mažiausios temperatūros ir drėgmės rodmenų rodymas

Išmatuotos lauko temperatūros vertės rodomos 24 ir 25 laukeliuose, o patalpų temperatūra – 7 ir 8 laukeliuose.

Išmatuotos lauko drėgmės vertės rodomos 21 ir 22 laukeliuose, o patalpų drėgmė – 11 ir 12 laukeliuose. Išmatuotos reikšmės bus automatiškai ištrintos kiekvieną dieną 00.00 valandą.

Norėdami rankiniu būdu ištrinti matuojamų verčių atmintį, ilgai palaikykite nuspaustą ▲mygtuką.

Žadintuvo nustatymas

Palaikykite nuspaustą mygtuką 🚠 laiko nustatymai ims mirksėti.

▲ ir ▼nygtukais nustatykite žadintuvo laiką.

Norėdami patvirtinti ir naršyti po meniu, spauskite

Žadintuvas jungiamas nuspaudus ♠ mygtuką; ekrane pasirodys ♠

Norėdami išjungti žadintuvą, nuspauskite mygtuką; piktograma pradings.

Signalo atidėjimo funkcija

Galite atidėti žadintuvo skambėjimą 5 minutėms – nuspauskite SNOOZE/LIGHT mygtuką, esantį stotelės viršuje.

Pradėjus skambėti žadintuvui, mygtuką nuspauskite vieną kartą. Piktograma mirksės.

Norėdami atšaukti SNOOZE funkciją, nuspauskite bet kurį kitą mygtuką – 1z^2 piktograma nustos mirksėti ir ekrane bus rodoma tik

Kitą dieną žadintuvas vėl įsijungs.

Trumpas stotelės ekrano apšvietimas

Nuspaudus SNOOZE/LIGHT (atidėjimo/apšvietimo) mygtuką, 5 sekundėms įsijungs ekrano apšvietimas.

Orų prognozė

Stotelé prognozuoja orus artimiausioms 12–24 valandu, tam naudojami atmosferos slégio keitimosi duomenys 15–20 km srityje.

Orų prognozės tikslumas yra 70–75 %. Prognozės piktograma rodoma 3 laukelyje.

Kadangi orų prognozė gali nebūti 100 % tiksli, nei gamintojas, nei pardavėjas negali būti laikomi atsakingais už nuostolius, patirtus dėl netikslios prognozės.

Pirma kartą nustatant arba iš naujo nustatant meteorologinę stotelę, turi praeiti apie 12 valandų, kad stotelė pradėtų prognozuoti teisingai.

Orų prognozės piktogramos (žr. 5 pav.)

1 – Saulèta 4 – Lietus
2 – Debesuota 5 – Sniegas
3 – Apsiniauke

Baterijų keitimo įspėjimas

Pakeiskite stotelės ar jutiklio baterijas, kai stotelės ar jutiklio ekrane rodoma išsikrovusių baterijų piktograma.

Techninė priežiūra ir eksploatacija

Tinkamai naudojamas prietaisas patikimai veiks ne vienus metus. Štai keletas patarimų, kaip tinkamai naudoti prietaisą:

• Prieš pradėdami naudoti gaminį, atidžiai perskaitykite naudojimo instrukciją.
• Saugokite gaminj nuo tiesioginių saulės spindulių, didelio šalčio, drėgmės ir staigių temperatūros pokyčių. Tai sumažintų matavimo tikslumą. Nedėkite gaminio vietose, kuriose jaučiama vibracija ar smūgiai, mat tai gali jį pažeisti.
• Saugokite gaminj nuo didelės jėgos poveikio, smūgių, dulkių, aukštos temperatūros arba drėgmės, nes šie veiksniai gali sukelti gedimą, baterijos veiks trumpiau arba jos bus sugadintos, deformuosis plastikinės dalys.

- Saugokite gaminj nuo lietaus ir drègmès, jei jis neskirtas naudoti lauke.

- Nepalikite jo netoli atviros liepsnos šaltinių, pvz., degančios žvakės ar kt.

- Nedėkite gaminio nepakankamai vėdinamose vietose.

- Nedėkite jokių objektų i prietaiso vėdinimo angas.

- Nelieskite gaminio vidaus elektros grandinių, nes kyla grėsmė sugadinti gaminį ir automatiškai netekti garantijos. Prietaisą remontuoti gali tik kvalifikuotas specialistas.

- Gaminj valykite šiek tiek drėgnu minkštu audiniu. Nevalykite tirpikliais arba valikliais, nes jie braižo plastikines dalis ir sukelia elektros grandinės dalių koroziją.

- Nenardinkite gaminio j vandenj ar kitus skysčius.

- Ant gaminio negali patekti vandens lašelių ar purslu.

- Jei gaminys sugedo ar jame yra defektas, neremontuokite jo patys. Nuneškite jį remontuoti į parduotuve, kurioje pirkote.

- Šis prietaisas neskirtas naudoti asmenims (jskaitant vaikus), turintiems fizinę, jutiminę ar protinę negalią ir neturintiems patirties ar žinių, kurių reikia norint prietaisą naudoti saugiai. Tokie asmenys turi būti informuojami, kaip naudoti prietaisą, ir prižiūrimi asmens, atsakingo už jų saugumą.

Nemeskite kartu su buitinėmis atliekomis. Pristatykite į specialius rūšiuojamoms atliekoms skirtus surinkimo punktus. Susisiekite su vietinėmis valdžios institucijomis, kad šios suteiktų informaciją apie surinkimo punktus. Jei elektroniniai prietaisai yra išmetami atliekų užkasimo vietose, kenksmingos medžiagos gali patekti į gruntinius vandenis, o paskui ir į maisto grandinę, ir tokiu būdu pakenkti žmonių sveikatai.

Aš, EMOS spol. s r. o. patvirtinu, kad radijo jrenginių tipas E0316 atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: http://www.emos.eu/download.
