| Toote tüüp | Professionaalne nõudepesumasin |
| Kaubamärk | Hendi |
| Mudel | 231340 |
| Mõõtmed (L x S x K) | 595 x 730 x 1340 mm |
| Netokaal | 57 kg |
| Pinge ja sagedus | 230 V / 50 Hz |
| Energiatarbimine | 5,0 kW |
| Pesu / loputustemperatuur | 62 °C / 85 °C |
| Kaitseaste | IP44 |
| Pesuprogrammid | Lühike tsükkel (1 min), keskmine (2 min), pikk (3 min) |
| Eriefunktsioonid | Külmloputus, käsitsi tühjendus, ECO-funktsioon, järkjärguline käivitus, Thermo-Protector |
| Standardvarustus | Pesuaine ja loputusvedeliku dosaator, tühjenduspump |
| Tsükli kestus | 60, 120 või 180 sekundit vastavalt programmile |
| Boileri maht | Täpsustamata (vt juhendit) |
| Veeühendus | Rõhk 2-5 baari, max temperatuur 60 °C, 3/4 tolline voolik |
| Elektriühendus | Maandatud pistik, kaabel H07 RN-F |
| Sihtotstarve | Professionaalne kasutamine siseruumides |
| Hooldus | Regulaarne puhastus, tühjendus, veepehmendi kohustuslik |
| Ohutus | Kaitseklass I, automaatne seiskamine, ülekuumenemiskaitse |
| Garantii | 12 kuud |
| Varuosad | Kasutage ainult originaalosi |
| Remonditavus | Iga remont peab toimuma volitatud tehniku poolt |
| Kõrvaldamine | Mitte visata olmejäätmete hulka, kohustuslik ringlussevõtt |
Korduma kippuvad küsimused - 231340 Hendi
Kasutajate küsimused teemal 231340 Hendi
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Nõudepesumasinad PDF-formaadis tasuta! Leidke oma juhend 231340 - Hendi ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. 231340 kaubamärgi Hendi.
KASUTUSJUHEND 231340 Hendi
EE: Nõudepesumasin, elektrooniline Kasutusjuhend lk. 152
Hoidke neid juhiseid seadme juures.
Ainult sisetingimustes kasutamiseks.

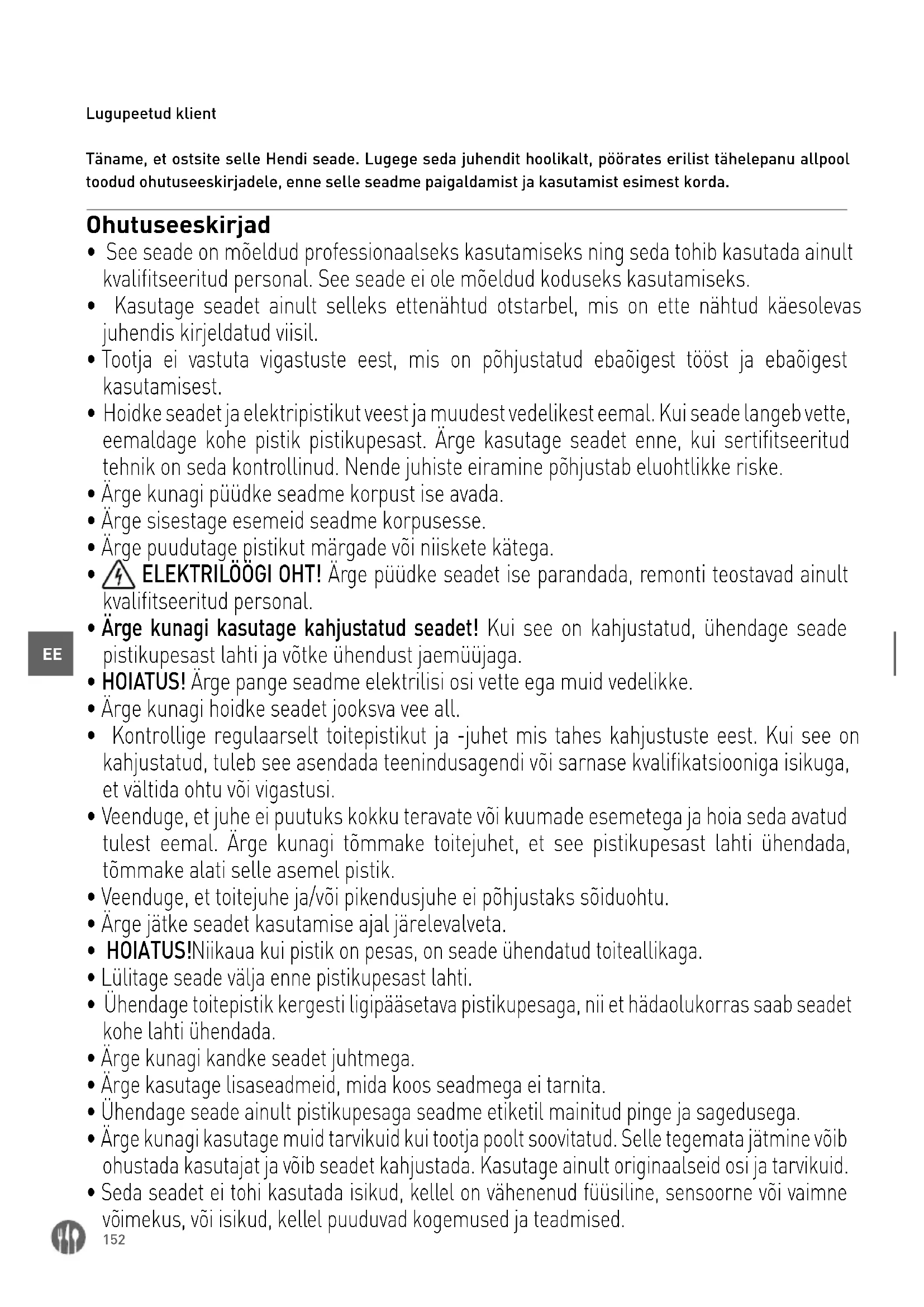

Täname, et ostsite selle Hendi seade. Lugege seda juhendit hoolikalt, pöörates erilist tähelepanu allpool toodud ohutuseeskirjadele, enne selle seadme paigaldamist ja kasutamist esimest korda.
Ohutuseeskirjad
- See seade on mõeldud professionaalseks kasutamiseks ning seda tohib kasutada ainult kvalifitseeritud personal. See seade ei ole mõeldud koduseks kasutamiseks.
- Kasutage seadet ainult selleks ettenähtud otstarbel, mis on ette nähtud käesolevas juhendis kirjeldatud viisil.
- Tootja ei vastuta vigastuste eest, mis on põhjustatud ebaõigest tööst ja ebaõigest kasutamisest.
- Hoidke seadet ja elektripistikut veest ja muudest vedelikest eemal. Kui seade langeb vette, eemaldage kohe pistik pistikupesast. Ärge kasutage seadet enne, kui sertifitseeritud tehnik on seda kontrollinud. Nende juhiste eiramine põhjustab eluohtlikke riske.
- Ârge kunagi püüdke seadme korpust ise avada.
- Årge sisestage esemeid seadme korpusesse.
- Ârge puudutage pistikut märgade või niiskete kätega.
• ⚠️ ELEKTRILOÖGI OHT! Ärge püüdke seadet ise parandada, remonti teostavad ainult kvalifitseeritud personal. - Ärge kunagi kasutage kahjustatud seadet! Kui see on kahjustatud, ühendage seade pistikupesast lahti ja võtke ühendust jaemüüjaga.
• HOIATUS! Årge pange seadme elektrilisi osi vette ega muid vedelikke. - Ärge kunagi hoidke seadet jooksva vee all.
- Kontrollige regulaarselt toitepistikut ja -juhet mis tahes kahjustuste eest. Kui see on kahjustatud, tuleb see asendada teenindusagendi või sarnase kvalifikatsiooniga isikuga, et vältida ohtu või vigastusi.
- Veenduge, et juhe ei puutuks kokku teravate või kuumade esemetega ja hoia seda avatud tulest eemal. Ärge kunagi tömmake toitejuhet, et see pistikupesast lahti ühendada, tömmake alati selle asemel pistik.
- Veenduge, et toitejuhe ja/või pikendusjuhe ei põhjustaks sõiduohtu.
- Årge jätke seadet kasutamise ajal järelevalveta.
• HOIATUS! Niikaua kui pistik on pesas, on seade ühendatud toiteallikaga. - Lülitage seade välja enne pistikupesast lahti.
- Ühendage toitepistik kergesti ligipääsetava pistikupesaga, nii et hädaolukorras saab seadet kohe lahti ühendada.
- Ärge kunagi kandke seadet juhtmega.
- Årge kasutage lisaseadmeid, mida koos seadmega ei tarnita.
- Ühendage seade ainult pistikupesaga seadme etiketil mainitud pinge ja sagedusega.
- Ärge kunagi kasutage muid tarvikuid kui tootja poolt soovitatud. Selle tegemata jätmine võib ohustada kasutajat ja võib seadet kahjustada. Kasutage ainult originaalseid osi ja tarvikuid.
-
Seda seadet ei tohi kasutada isikud, kellel on vähenenud füüsiline, sensoorne või vaimne võimekus, või isikud, kellel puuduvad kogemused ja teadmised.
-
Seda seadet ei tohi mingil juhul kasutada lapsed.
- Hoidke seade ja toitejuhe lastele kättesaamatus kohas.
- HOIATUS: Lülitage seade alati välja ja eemaldage pistikupesast enne puhastamist, hooldamist või ladustamist.
Ohutuse erieeskirjad
- Selle nõudepesumasina juurde kuuluvad vee sisse- ja väljalaskevoolikud. Vastavalt ehitusele peab masina vee- ja vooluvõrku ühendama volitatud ja kohalikult tunnustatud paigaldaja, järgides olemasolevaid tehnilisi andmeid.
- Enne seadme ühendamist veenduge, et andmesildil olevad ühendusandmed (pinge ja ühendatud koormus) vastavad võrgutoitele.
- Selles seadmes ei ole lubatud teha tehnilisi muudatusi. Tootja ei vastuta muudatustest tingitud võimalike kahjude eest.
- See kehtib ka juhul, kui seadet kasutatakse muul otstarbel peale eeldatava, rikke või väärkasutuse korral. Nõudepesumasinas olev vesi ei ole joogikõlbulik.
- Nõudepesumasinat tohivad kasutada, hooldada ja remontida ainult isikud, kes tunnevad neid töid ja on teadlikud võimalikest riskidest.
Veepehmendajad
ETTEVAATUST! Kõigil seadmetel, mis vajavad pidevat ühendust veevarustussüsteemiga (sh see seade), peab olema kaasas täiendav veepehmendaja, et eemaldada kaltsiumi- ja magneesiumiühendeid. Kasutage pehmendajat vastavalt tootja soovitustele, mis on toodud kasutusjuhendis.
- Kui pehmendit ei kasutata või seda kasutatakse valesti ja/või taastatakse, siis keeldub levitaja kõigist kaebustest, mis puudutavad seadme katlakivi kogunemise tõttu vajalikke parandustöid.
- Soovitatav on kasutada HENDI pakutavast laiast valikust pärit pehmendajaid. Küsige sobiva mudeli valimisel abi oma HENDI müügiesindajalt. Soovitame pehmendajate öigeks regenereerimiseks kasutada järgmisi vahendeid: Soolatabletid, 25 kg kotid – kood: 231265
| Vee üldine karedus | ||||
| °dGH | °fH | mmol/l | °e | Veepehmenjaja |
| üle 24 üle 40 üle 4,2 üle 28 Vajalik | ||||
| 18-24 | 32 - 40 | 3,2-4,2 | 22 - 28 | Vajalik |
| 12-18 | 19 - 32 | 2,1-3,2 | 13-22 | Vajalik |
| 4 - 12 | 7-19 | 0,7 - 2,1 | 5 - 13 | Vajalik |
| alla 4 | alla 7 | alla 0,7 | alla 5 | Ei ole nõutav |
Kavandatud kasutus
- See seade on mõeldud lauanõude, näiteks klaaside, tasside, taldrikute ja söögiriistade pesemiseks. Muul viisil kasutamine võib seadet kahjustada või põhjustada kehavigastusi.
- Seadme mis tahes muul otstarbel kasutamist loetakse seadme väärkasutuseks. Kasutaja vastutab ainuisikuliselt seadme ebaõige kasutamise eest.
Maanduse paigaldamine
Kõnealune seade on klassifitseeritud I kaitseklassi ja peab olema ühendatud kaitsepinnasega. Maandus vähendab elektrilöögi ohtu, pakkudes elektrivoolu jaoks põgenemisjuhtme. See seade
on varustatud toitejuhe, millel on maandusjuhe ja maandatud pistik. Pistik peab olema ühendatud korralikult paigaldatud ja maandatud pistikupessa.
Ettevalmistus enne esimest kasutamist
- Avage pakend. Enne seadme ülesseadmist kontrollige seda transportimisel nähtavate kahjustuste suhtes. Kahtluste korral pöörduge spetsialisti poole, et seda kontrollida (seadme müünud edasimüüjalt).
- Asetagenõudepesumasin paigalduskohta, kus asub vajalik vesi ja toiteallikas (maa peab olema piisavalt stabiilne).
- Eemaldage nõudepesumasina teraskorpust kriimustuste eest kaitsev kaitsev foolium. Kõik üle-
jäänud adhesiivijäägid tuleb hoolikalt eemaldada. Ärge kasutage küürimismaterjale. Kaitsekile jätmine võib põhjustada kleepuva liimifooliumi eemaldamist nõudepesumasina teraskorpusele.
- Seade tuleb paigutada horisontaalselt. Võimalikud kalded tuleb korrigeerida vesiloodiga.
- Pärast edukat paigaldamist tuleks nõudepesu-masinat enne kasutamist põhjalikult puhastada tavalise pesuainega.
Ühendamine veevarustusega
TÄHELEPANU: Ühendus veevarustusega peab toimuma kooskõlas kehtivate ohutusstandarditega.
Nõudepesumasina võib veevarustusega ühendada maksimaalsel sisselasketemperatuuril 60 °C/130 °F. Kui vajate ühendust kõrge temperatuuriga veevarustusega, võtke ühendust meie tehase või edasimüüja või edasimüüjaga.
- Veevarustuse voolikul peab olema klapp (tagasi-löögiklapp) vastavalt DIN 1988. a.
-
Enne seadme ühendamist tuleb veevoolik/toru loputada.
-
Veevarustuse vooliku/toru siseläbimõõt peab olema vähemalt 16 mm ja ühendus voolikuga peab olema vähemalt 3/4 tolli.
- Enne seadme kasutamist peavad köik voolikuvõrud olema fikseeritud asendis.
- Nõudepesumasina saab ühendada ainult hästi toimiva pehmendajaga.
TÄHELEPANU: Veesurve peab olema vahemikus 2 kuni 5 baari.
Drenaažiühendus
- Väljavool toimub gravitatsioonijõu (loodusliku voolu) abil. Väljalaskevoolik tuleb ühendada kas otse põhiväljalaskeavaga, kus võib oodata lõhna-pipeti olemasolu või kui vesi jookseb otse maas asuvasse äravooluavasse, millel on pipett lõhna-
depistik.
TÄHELEPANU: Väljalaskevoolikut ei tohi paigutada kõrgemale kui 650 mm nõudepesumasina jaoturi alumisest servast.
Elektrivõrgu ühendus
TÄHELEPANU: Kõiki elektritöid peab tegema vastava kvalifikatsiooniga isik.
- Nõudepesumasin töötab kindla pinge all, sõltuvalt nõudepesumasina tüübist.
- Olenevalt seadme vooluvõrgust peaks toitevoolu tagama (elektriühenduse peaksid teostama volitatud elektrikud). Spetsifikatsioonid peavad
olema täidetud vastavalt DIN-i, VDE, D100, EVU ühenduse tingimuste, vastavate ZH 1/37 peatüki 7.2 vastavatele osadele ja önnetuste ennetamise kehtivatele spetsifikatsioonidele.
- Olenevalt tuleb seade ühendada otsevooluvõrguga, kasutades selleks H07 RN-F kaablit, millel on vastav koormus.
Kaitsekanali ühendus ja pinge kompenseerimine
- Selle seadme elektriohutus on tagatud ainult juhul, kui kaitsekanal on ühendatud ja korralikult kontrollitud. Vastavad spetsifikatsioonid peavad olema sel hetkel täidetud (vt löik 1.5).
-
Lisaks peaks seadmel olema ka pinge kompen-seerimise süsteem.
-
Seetõttu on seadme tagaküljel kruvi, mille tähis on "pinge kompenseerimine".
- Pärast elektriühendust tuleb kontrollida kaitsekanali tegevust, pinge kompenseerimist ja isolatsiooniväärtust vastavalt kehtivatele DIN VDE sätetele.
Tehnilised andmed
| DISHWASHERS 50x50 | ||||||
| Artikli nr 230268 231753 237540 231340 236567 236574 | ||||||
| Tüüp 40x40 50 × 50 Öhupuhasti 50x50 50x60 | ||||||
| Nõude maks. kõrgus [mm] | 295 | 335 | 400 | 450 | ||
| Tööpinge ja -sagedus [V/Hz] | 230 / 50 | 400/50 | 230 / 50 | 400/50 | ||
| Nimisisendvõimsus [kW] | 2,8 | 6,6 | 2,8 | 8,6 | 5,0 | 7,1 |
| Pesu-/loputusvee temperatuur [°C] | 62 / 85 | |||||
| Standardvarustus | Loputusvahendi ja pesuaine jaotur ja tühjenduspump | Loputusvahendi ja pesuaine jaotur | ||||
| Veekindluse kaitseklass | IP44 | |||||
| Pesutsükli (s.t. kogus) kogus (protsent)/pikkus | 3/60, 120, 180 | |||||
| Netokaal (ligikaudu) [kg] | 39 | 55 | 135,5 | 57 | ||
| Välismõõt [mm] | 470×510×(H)710 | 570×600×(H)830 | 750×880×(H)1390 | 595×730×(H)1340 | ||
MÄRKUS: Tehnilisi andmeid võidakse muuta ilma eelneva teavitamiseta.
Juhised nõudepesumasina regulaarseks kasutamiseks
- Seadet kasutatakse ainult toitude, tasside, klaaside, hõbeesemete jne puhastamiseks pärast nende kasutamist lõuna-/õhtusöögi ajal.
- Pöörake erilist tähelepanu sellele, et pestavad esemed on nõudepesuks sobival kohal.
- Hõbedast eset tuleb puhastada toidujääkidest,
kui seda ei pesta kohe pärast lõuna-/õhtusööki (värvimine ja plekid teatud toiduainetelt).
- Ärge peske seadmes esemeid, mis on kokku puutunud hapete, mineraalöli, rasva, bensiini või värvidega või lahustitega (tööstuskemikaalid).
Nõude ettevalmistamine pesemiseks
- Ärge laske toidujääkidel nõudele kuivada. Et filter ei ummistuks ning puhastusvesi määrduks kiiresti, tuleb enne korvi asetamist eemaldada suuremad toidujäägid, oliivitükid, sidrunikoored,
hambakorvid jne.
- Soovitame mõnda aega vette jätta või loputada klaasnõusid, millel on toidujäägid kuivanud.
Korvi täitmine
- Pange klaasid, tassid, suured taldrikud jne nii, et ava jääb allapoole oodatavates korvides. Ärge kuhjake üksteise peale.
- Klaasid ei tohi üksteist puudutada (klaasikahjus-
tused, kontaktist tingitud plekid).
- Asetage söögiriistad sobivasse sünteetilisest materjalist korvi, käepide allapoole.
- Hõbedast materjali võib vabalt asetada loodis
plastkorvile.
- Igal juhul tuleb vältida korvi ülekoormamist.
- Veevarustuse voolikud peavad jääma vabaks (ei tohi olla blokeeritud ega venitatud).
Klaasi õige sisestamine avatud korvidesse
Kastme- ja söögiriistade öige sisestamine
Täis korvide öige sisestamine
Juhtpaneel
| NUPP | NIMI | KIRJELDUS | MÄRKUSED |
| SW1 | CT1 | Lühikese tsükli nupp | Kestus 1 min |
| SW2 | CT2 | Keskmise tsükli nupp | Kestus 2 min |
| SW3 | CT3 | Nupp Long Cycle (Pikk tsükkel) | Kestus 3 min |
| SW4 | DB | Pumba tühjendamise nupp | |
| SW5 | CRB | Külmloputuse nupp | |
| SW6 | KUUPÄEVAL | SISSE/VÄLJA-lüliti | |
| LED-LAUD | VÄRV | ||
| L1 | Lühikese tsükli valiku LED | ||
| L2 | Keskmise tsükli valiku LED | ||
| L3 | Pika tsükli valiku LED | ||
| L4 | Dreenimine käib | ||
| L5 | Valitud külmloputus | ||
| L6 | SISSE/VÄLJA-lüliti LED | ||
SISSE lülitamine
Masina käivitamiseks vajutage 3 sekundit nuppu SW6 (SEES). LED L6 vilgub punaselt ja kölab he-
lisignaal.
Kuna pesumasin on sisse lülitatud, hakkavad katel ja pesupaak veega täituma. Järgmiseks on seade täidetud pesuaine ja loputusvahendiga. Nende toimingute ajal kuvatakse Dashil teade „FILL” (TÄITMINE). Kui mahutid on veega täidetud ning kinni võetud vajalikud pesuaine- ja loputusvahendi lahused, hakkavad katla soojendustakistus ja pesumahuti soojendustakistus järjest tööle (pärast boileri opeatsioonitemperatuuri saavutamist lülitub takistus välja ja pesemispaak hakkab soojenema). LCD1 ja LCD2-ekraanidel kuvatakse vahel-
dumisi iga paagi praegune temperatuur (kui LCD 1-l on kuvatud "bt", siis LCD 2-l kuvatakse boileri temperatuur; kui LCD-l 1 kuvatakse "tt", siis LCD 2-l kuvatakse paagi temperatuur). Kui pesupaagi kuumutustakistus on SEES, põleb LCD1 paremas alumises nurgas täpp, samal ajal kui boileri kuumutustakistus on SEES LCD2 paremas alumises nurgas põleb täpp. Seetõttu on LCD1 all näidatud sümbol (mis tähistab mahutit) ja LCD2 all sümbol (mis tähistab boilerit).
Ooterežiim
Ooterežiimis töötamisel (pärast automaatset sea-distusprotseduuri) peaksid LCD 1 ja LCD 2 kuvama vaheldumisi pesu- ja boileri mahuti temperatuuri.
• LCD1 - "bt" või "tt" (vahelduvalt)
- LCD2 - “-- °C”
Kui masin jääb ooterežiimi kauemaks kui 30 minutiks, lülitub see voolutarbe minimeerimiseks une-režiimi. Sel juhul lülituvad LCD 1 ja LCD 2 välja ning L6 lingub. Vajutades SW6, on masin jälle töövalmis.
Süsteem Thermo-Protector
Päeva esimese pesutsükli käivitamiseks peavad nii paagis kui ka boileris olevad temperatuurid saavutama tööväartused (vastavalt 60 °C ja 85 °C). Kui Thermo-Protector süsteemist tulenev temperatuur ei ole loputamiseks sobiv, jätkub pesutsük-
kel köikides teistes tsüklites, kuni loputusvesi on piisavalt soojenenud. Ekraanil kuvatakse teade pesutsükli jätkumise kohta; LCD1 näitab vee temperatuuri praegust väärtust boileris ja LCD2 näitab "ht" (st kuumutamist).
Pesutsükli valimine - Start
Sellel pesumasinal on kolm pesutsükli valikut. Kasutaja saab valida lühikese, keskmise ja pika programmi vahel, vajutades vastavalt nuppe SW1, SW2 või SW3. Pärast vastava nupu vajutamist käivitub pesutsükkel automaatselt, KUI uks ei ole kogemata lahti. Viimasel juhul kuvatakse näidikul teade "door" ja pesu käivitub uuesti kohe, kui uks suletakse. Allesjäänud aeg (sekundites) kuvatakse näidikul.
gemata lahti, pesemine peatub ja taimer lähtestub. Seetõttu peaksite tsükli lõpetamiseks protseduuri algusest alustama.
MÄRKUS: 10 s enne põhipesu algab tühjenduspumba töö ja see peatub pärast loputustsüklit 10 s.
Pärast pesutsükli löppu kuvatakse ekraanil teade „end” (Löpeta), mis teatab kasutajale, et programm on löppenud. Teade kuvatakse seni, kuni uks uuesti avatakse.
Sellel masinal on tühjenduspump, nii et tühjendustsükkel viiakse läbi automaatselt. Kui soovite teostada tühjendust vastavalt vajadusele, eemaldage pesupaagile paigaldatud ülevooluvoolik ja vajutage nuppu SW4. 15 sekundi pärast algab tühjendamine ja LED L4 vilgub.
Dreenimise ajal kontrollitakse süsteemi sisemust, veendudes, et kuumutusjäägid on välja lülitatud.
Sellest tulenevalt välditakse vees mitte ülekuumenemist, mille on põhjustanud veekindel kuumutamine. Kui tühjendamine lõpeb, teeb süsteem järgmise 30 sekundi jooksul isepuhastuse luks peab
Pesuaine ja loputusvahendi lisamine
See masin on varustatud peristaltiliste pumpadega loputusvahendi ja pesuaine täitmiseks. Mölema täiteavad on kaks vastavat voolikut, mis tuleks vastavatesse mahutitesse kasta.
Täitmisprotseduur viiakse läbi kahes etapis. Algne täitmine (kui te masina sisse lülitate) ja täiendavad taastäitmised pärast iga pesutsüklit:
- etapp: Automaatsel valmistamisel (enne esimest pesukorda) saab masin paagiseebilt 180 sekundit ja loputusvahendilt 35 sekundit. Seda saab reguleerida kasutaja menüüs User Menu (Kasutaja menüü) *Kontrolli jaotist „Kasutaja menüü“.
- etapp: Iga täieliku pesu- ja loputustsükli ajal saab pesumasin pesuainet 13 sekundit ja loputusvahendit 12 sekundit. Kasutaja saab seda reguleerida menüü User Menu (Kasutaja menüü) kaudu *Check Section "User Menu" (Kontrollige jaotist
Külma veega loputamine
Sellel masinal on külma veega loputus. Seda saab aktiveerida iga pesutsükli järel või On Demand'i kordade jaoks.
Et teostada külma veega loputus pärast üht pesutsüklit, vajutage nuppu SW5 1 sekund. Ühekordne helisignaal teavitab teid, et masin on seadistatud üksiku külma loputuse jaoks. Seejärel LED L5 põ-
Masina väljalülitamine
Kui masin töötab ooterežiimis kauem kui 15 minu- tit, langeb boileri temperatuur, et vältida tarbetut
olema suletud).
MÄRKUS: Pärast iga vajaduspõhist tühjendust lülitub masin välja.
„Kasutaja menüü“).
MÄRKUS: Kui teil on vaja reguleerida pesuainet või loputusvahendit kasutajamenüüst, pidage meeles, et iga teise pumba puhul hõivab vastav pump järgmised vedelikukogused:
• Puhastusvahendi pump: 0,83 ml/s
• Loputusvahendi pump: 0,19 ml/s
•
Neid koguseid korrutades pumba töö kestusega (sekundites), saate arvutada iga vedeliku mahu, mida kasutatakse.
HOIATUS: Pesumasinale antakse loputustsükli ajal loputusvahendit ning loputustsükli ajal ka pesuai-net.
leb, kuni protseduur on läbi viidud.
Kui soovite teha külma veega loputust pärast iga pesutsüklit, hoidke ooterežiimis 5 sekundit all nuppu But-ton SW5. Topeltheliga sumisti teavitab teid, et masin on pärast iga pesutsüklit seadistatud külmaks loputuseks (LED L5 süttib). Kui tühistate valiku, korrake ülaltoodud protseduuri.

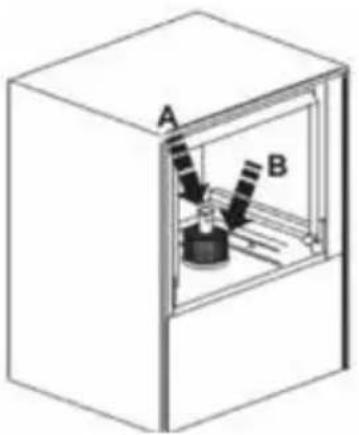

Kui soovite masina välja lülitada, eemaldage üle- vooluvoolik pesupaagist ja vajutage nuppu SW4. Masin tühjeneb veest automaatselt, sooritab ene- sepuhastuse tsükli ja lülitub seejärel välja. Teine võimalus on vajutada järjest nuppu SW6, kuni ekraani esimesele reale ilmub tähis „OFF“ (sellele kulub umbes 5 sekundit). Esimene on soovituslik viis.
energiatarvet. Kui nende intervallide jooksul pesumasina uks avaneb, lülitub ÖKO-funktsioon välja.
Soft Start funktsioon
Masin on varustatud sujuvkäivitussüsteemiga, mis võimaldab veepumbal alarõhuga käivituda ja seda järk-järgult suurendada, et mitte kahjustada tundlikke kristalle.
Kasutaja menüü
Kasutaja menüüsse sisenemiseks lülitage masin välja ja vajutage samal ajal allavajutatavatele nuppudele SW1, SW3 ja SW6 3 sekundit suletud luugiga. LED L6 vilgub ja kostab kolm piiksu. Sõnumi „konf” antakse mõneks sekundiks ja kasutaja menüü on aktiveeritud.
Leidke parameeter, mida soovite menüüs navigeerimiseks nuppudega SW3 ja SW4 reguleerida. Vastav parameeter kuvatakse ekraanil.
Kui soovite kogust suurendada (+), vajutage nuppu SW1.
Kui soovite väärtust vähendada (-), vajutage nuppu
SW2.
Pärast väärtuse määratlemist vajutage üks kord nuppu NUPP SW5, et väärtus mälus registreerida.
Allpool esitatud maatriksis leiate lühikirjelduse funktsioonidest, mida kasutaja saab reguleerida, samuti nende vaikeväärtustest.
Kasutaja menüüst väljumiseks vajutage 3 sekundit nuppu Hoidke nuppu SW6. Helisignaal kölab kolm korda ja ekraanil kuvatakse teade „off” (väljas). Pä- rast kasutaja menüü sulgemist lülitatakse masin välja.
| Ei | Parameeter | Vahemik | Vaikimisi | Näidustu-sed |
| 1 | TEMPERATUURIREŽIIM | C/F | C | C |
| 2 | AURUSTI TEMPERATUUR | 30–92 °C | 85 °C | bt |
| 3 | PAAGI TEMPERATUUR | 30–70°C | 60°C | tt |
| 4 | PESUAINE LISAMISE AEG | 100–300 s | 180 s | dF |
| 5 | PESUVAHENDI AEG TSÜKLIS | 0–30 s | 13 s | Alalisvool |
| 6 | LOPUTUSVAHENDI TÄITMISE AEG | 0–90 s | 35 s | rF |
| 7 | LOPUTUSVAHENDI AEG TSÜKLIS | 0–30 s | 12 s | uuesti |
| 8 | KÜLMLOPUTUS | 0 (EI) – 1(JAH) | 1 | Cr |
| 9 | DREENIMISE KESTUS | 20–60 s | 25 s | Cd |
Hooldus ja remont
Pärast 50 000 pesutsüklit kuvatakse ekraanile hooldusmeeldetuletuse teade. Regulaarne hooldus, mida teostab litsentseeritud tehnik originaalvaruosi kasutades, on seadme nõuetekohaseks tööks hädavajalik.
Alarmi näidustused
Kui süsteem salvestab mis tahes rikke, kuvatakse ekraanil hoiatusteade. Kui selline seisund tekib, teatage järgmisest tabelist, mis kirjeldab probleemi lühidalt. Kui vajate täiendavat abi, võtke kindlasti ühendust kohaliku edasimüüjaga.
| ALARM | PROBLEEMI KIRJELDUS |
| Alarm 1 | Veel täitmise aja ületamine |
| Alarm 2 | Veetaset tühjendamise ajal ei vähendata |
| Häire 3 | Katla kuumenemise üleaeg |
| Alarm 4 | Paagi kuumenemise üleaeg |
ALARM PROBLEEMI KIRJELDUS
| Alarm 5 Vee temperatuur boileris on üle piirväärtuste | |
| Alarm 6 Vee temperatuur pesupaagis on üle lubatud piiri | |
| Häre 7 Külmloputuse alarm | |
| Alarm 8 Vannitermomeeter ei ole ühendatud | |
| Alarm 9 Vannivanni termomeeter on defektne | |
| Alarm 10 Boileri termomeeter ei ole ühendatud | |
| Häre 11 Katla termomeeter on kahjustatud | |
| Alarm 12 | Pesutsükkel on lõppenud, kuid boiler ei kuumenenud korralikult (termokaitse funktsiooni kuumutamisaeg on ületatud). |
Törkeotsing
| PROBLEEM | PõHJUS | LAHUS |
| Nõudepesumasin ei tööta korralikult | Ühenduse katkemine Kontrollige ühendust | |
| Te ei ole seadme lüliti SISSE lülitanud Lülitage lüliti SISSE | ||
| Pealüliti / või sulavkaitse pole aktiveeritud / või on vigane | Kontrollige pealüliti / või kaitset | |
| Seadme lüliti on vigane Pöörduge volitatud edasimüüja | ||
| Vee sisselaskeklapp on vigane | poole, kes seadme müüs, või otse tootja poole. | |
| Uks ei ole suletud | Ukse sulgemine | |
| Te ei ole veevarustust sisse lülitanud | Lülitage toide sisse | |
| Seade töötab, kuid lüliti LED ei sütti | LED on rikkis | LED-i vahetamine |
| Auruti soojendus ei tööta | Lüliti või pealüliti või sulavkaitse pole aktiveeritud | Kontrollige seadme ja pealüliti või kaitsme lüliti |
| Katla ohutustermostaat on rikkis | Pöörduge volitatud edasimüüja või tootja poole | |
| Aurukatla 93 °C termokaitse on vigane | ||
| Rõhuregulaator on vigane | Pöörduge volitatud edasimüüja või tootja poole | |
| Relee „boilersoojendus” on vigane | ||
| Kate on läbi põlenud | Pöörduge volitatud edasimüüja või tootja poole | |
| Keeduplaadi kuumutamine töötab, kuid LED ei lülitu sisse | Vigane LED | LED-i vahetamine |
| Jaoturi soojendus ei tööta | Seadme lüliti N1 või pealüliti või kaitse pole aktiveeritud | Aktiveerige vastav lüliti või kaitse |
| Relee “sektsiooni soojendamine” on vigane | Oota | |
| 85°C termokaitse on vigane. Jaoturi kaitse on läbi põlenud | Termostaadi lüliti kuumusega 60 °C on vigane | Pöörduge volitatud edasimüüja või tootja poole |
| Relee “sektsiooni soojendamine” on vigane | ||
| PROBLEEM | PÕHJUS | LAHUS |
| Pumbamootor ei tööta | Pealüliti või kaitse ei ole aktiveeritud.Uks ei ole suletud. | Lülitage pealüliti või kaitse sisseUkse sulgemine |
| Pearelee on vigane | Pöörduge volitatud edasimüüja võitootja poole | |
| Pumba mootor on defektne | ||
| Programmi valikulüliti on vigane | ||
| Mootor töötab, kuid pump ei pöörle | Üks objekt on pumba ribi kinni kiilunud | Pöörduge volitatud edasimüüja võitootja poole |
| Soolad või pesuaine on pärast seadmemittekasutamist leebeks muutunud | Keerake mootori tagaküljel asuvatkruvi, kuni see vabalt pöörleb | |
| Esemeid ei kuivatata (nõud, klaasid jne) | Sektsioonil pole kuivatusainet Pange kuivatusvahend lahtrisse | |
| Kuivatusklapp on vigane | Pöörduge volitatud edasimüüja võitootja poole | |
| Programmi lüliti on vigane | ||
| Loputamishoovad ei pöörle | ||
| Korv ei pöörle | ||
Garantii
Seadme funktsionaalsust mõjutav defekt, mis ilmneb ühe aasta jooksul pärast ostu sooritamist, parandatakse tasuta remondi või asendamisega tingimusel, et seadet on kasutatud ja hooldatud vastavalt juhistele ning seda ei ole mingil viisil kuri-tarvitatud ega väärkasutatud. Teie seadusjärgseid õigusi ei mõjuta. Kui seadet taotletakse garantii alusel, märkige, kus ja millal see osteti, ning lisage ostulõend (nt kviitung).
Kooskõlas meie pideva tootearenduse politikaga jätame endale õiguse muuta toote, pakendi ja dokumentatsiooni spetsifikatsioone ilma ette teatamata.
Loobumine ja keskkond
Seadme kasutamise lõpetamisel ei tohi toodet koos teiste olmejäätmetega ära visata. Selle ase- mel on teie kohustus käsutada oma jäätmesead- med, andes selle üle määratud kogumispunkti. Selle reegli järgimata jätmist võib karistada vasta- valt kehtivatele jäätmete kõrvaldamist käsitlevatele eeskirjadele. Teie jäätmeseadmete eraldi kogumi- ne ja ringlussevõtt kõrvaldamise ajal aitab säilitada loodusvarasid ja tagada, et need võetakse ringlusse viisil, mis kaitseb inimeste tervist ja keskkonda. Lisateabe saamiseks selle kohta, kus saate oma jäätmeid ringlussevõtuks loobuda, võtke palun ühendust kohaliku jäätmekogumisettevõttega. Tootjad ja importijad ei võta vastutust ringlussevõtu, töötlemise ja ökoloogilise kõrvaldamise eest kas otse ega avaliku süsteemi kaudu.
