231340 - Myčky nádobí Hendi - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma 231340 Hendi ve formátu PDF.
| Typ produktu | Profesionální myčka nádobí |
| Značka | Hendi |
| Model | 231340 |
| Rozměry (D x Š x V) | 595 x 730 x 1340 mm |
| Čistá hmotnost | 57 kg |
| Napětí a frekvence | 230 V / 50 Hz |
| Spotřeba energie | 5,0 kW |
| Teplota mytí / oplachu | 62 °C / 85 °C |
| Stupeň krytí | IP44 |
| Mycí programy | Krátký cyklus (1 min), střední (2 min), dlouhý (3 min) |
| Speciální funkce | Oplach studenou vodou, ruční vypouštění, funkce ECO, postupný start, Thermo-Protector |
| Standardní vybavení | Dávkovač čisticího prostředku a leštidla, vypouštěcí čerpadlo |
| Délka cyklu | 60, 120 nebo 180 sekund podle programu |
| Kapacita kotle | Nespecifikováno (viz návod) |
| Připojení vody | Tlak 2-5 barů, max. teplota 60 °C, hadice 3/4 palce |
| Elektrické připojení | Uzemněná zásuvka, kabel H07 RN-F |
| Určení | Profesionální použití v interiéru |
| Údržba | Pravidelné čištění, vypouštění, povinná změkčovač vody |
| Bezpečnost | Třída ochrany I, automatické zastavení, ochrana proti přehřátí |
| Záruka | 12 měsíců |
| Náhradní díly | Používejte pouze originální díly |
| Opravitelnost | Veškeré opravy musí provádět autorizovaný technik |
| Likvidace | Nevyhazujte s domovním odpadem, povinná recyklace |
Často kladené otázky - 231340 Hendi
Dotazy uživatelů ohledně 231340 Hendi
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Myčky nádobí ve formátu PDF zdarma! Najděte svůj návod 231340 - Hendi a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 231340 značky Hendi.
NÁVOD K OBSLUZE 231340 Hendi
CZ: Myčka na nádobí, elektronika Uživatelský manuál str. 118
SK: Umývačka riadu, elektronická Používatelská príručka str. 207
Pouze pro vnitřní použití.

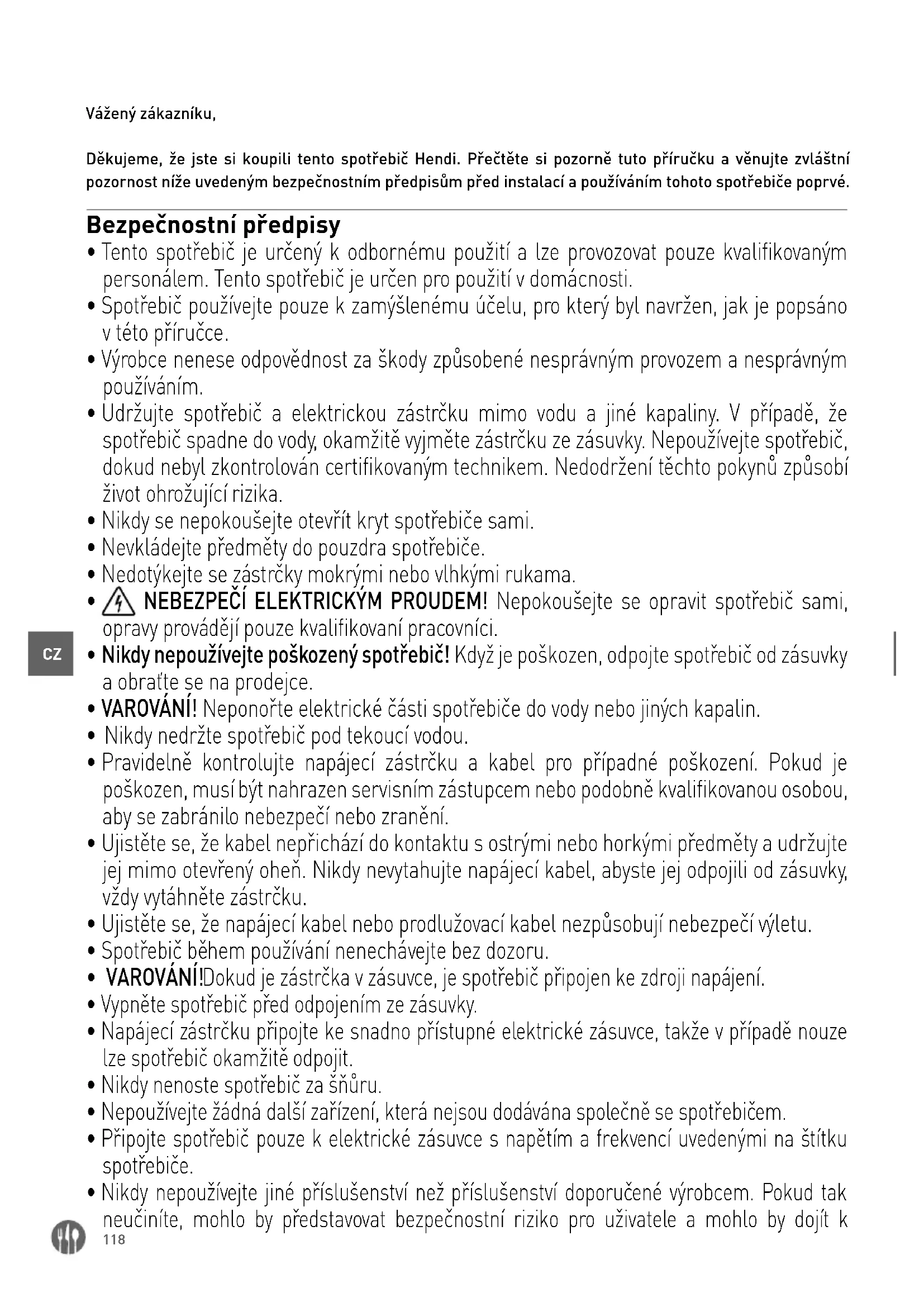

Děkujeme, že jste si koupili tento spotřebič Hendi. Přečtěte si pozorně tuto příručku a věnujte zvláštní pozornost níže uvedeným bezpečnostním předpisům před instalací a používáním tohoto spotřebiče poprvé.
Bezpečnostní předpisy
- Tento spotřebič je určený k odbornému použití a lze provozovat pouze kvalifikovaným personálem. Tento spotřebič je určen pro použití v domácnosti.
- Spotřebič používejte pouze k zamýšlenému účelu, pro který byl navržen, jak je popsáno v této příručce.
- Výrobce nenese odpovědnost za škody způsobené nesprávným provozem a nesprávným používáním.
- Údržujte spotřebič a elektrickou zástrčku mimo vodu a jiné kapaliny. V případě, že spotřebič spadne do vody, okamžitě vyjměte zástrčku ze zásuvky. Nepoužívejte spotřebič, dokud nebyl zkontrolován certifikovaným technikem. Nedodržení těchto pokynů způsobí život ohrožující rizika.
- Nikdy se nepokoušejte otevřít kryt spotřebiče sami.
- Nevkládejte předměty do pouzdra spotřebiče.
- Nedotýkejte se zástrčky mokrými nebo vlhkými rukama.
- NEBÉZPEČÍ ELEKTRICKÝM PROUDEM! Nepokoušejte se opravit spotřebič sami, opravy provádějí pouze kvalifikovaní pracovníci.
- Nikdy nepoužívejte poškozený spotřebič! Když je poškozen, odpojte spotřebič od zásuvky a obratte se na prodejce.
- VAROVÁNÍ! Neponořte elektrické části spotřebiče do vody nebo jiných kapalin.
- Nikdy nedržte spotřebič pod tekoucí vodou.
- Pravidelně kontrolujte napájecí zástrčku a kabel pro případné poškození. Pokud je poškozen, musí být nahrazen servisním zástupcem nebo podobně kvalifikovanou osobou, aby se zabránilo nebezpečí nebo zranění.
- Ujistěte se, že kabel nepřichází do kontaktu s ostrými nebo horkými předměty a udržujte jej mimo otevřený oheň. Nikdy nevytahujte napájecí kabel, abyste jej odpojili od zásuvky, vždy vytáhněte zástrčku.
- Ujistěte se, že napájecí kabel nebo prodlužovací kabel nezpůsobují nebezpečí výletu.
- Spotřebič během používání nenechávejte bez dozoru.
- VAROVÁNÍ!Dokud je zástrčka v zásuvce, je spotřebič připojen ke zdroji napájení.
- Vypněte spotřebič před odpojením ze zásuvky.
- Napájecí zástrčku připojte ke snadno přístupné elektrické zásuvce, także v případě nouze lze spotřebič okamžitě odpojit.
- Nikdy nenoste spotřebič za šnůru.
- Nepoužívejte žádná další zařízení, která nejsou dodávána společně se spotřebičem.
- Připojte spotřebič pouze k elektrické zásuvce s napětím a frekvencí uvedenými na štítku spotřebiče.
- Nikdy nepoužívejte jiné příslušenství než příslušenství doporučené výrobcem. Pokud tak neučiníte, mohlo by představovat bezpečnostní riziko pro uživatele a mohlo by dojít k
poškození spotřebiče. Používejte pouze originální díly a příslušenství.
- Tento spotřebič by neměl být provozován osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi ani osobami, které nemají zkušenosti a znalosti.
- Tento spotřebič by za žádných okolností neměly používat děti.
- Spotřebič a napájecí kabel uchovávejte mimo dosah dětí.
- VAROVÁNÍ: VŽDÝ vypněte spotřebič a odpojte od elektrické zásuvky před čištěním, údržbou nebo skladováním.
Zvláštní bezpečnostní předpisy
- Tato myčka se dodává s přívodní a výstupní hadicí. Podle konstrukce musí být připojení spotřebiče k vodě a elektrickému napájení provedeno autorizovaným a místně uznávaným montážním technikem, a to dodržením stávajících specifikací.
- Před připojením spotřebiče zkontrolujte, zda údaje o připojení na typovém štítku (napětí a připojené zatížení) odpovídají elektrické síti.
- U tohoto spotřebiče nejsou povoleny žádné technické úpravy. Výrobce neodpovídá za žádné možné škody vzniklé v důsledku úprav.
- Totéž platí v případě, že je spotřebič používán k jakémukoli jinému účelu než k očekávanému účelu v případě poruchy nebo nesprávného použití. Voda uvnitř myčky nádobí není pitná.
- Používání, údržbu a opravy myčky smí provádět pouze osoby, které jsou obeznámeny s těmito činnostmi a jsou informovány o možných rizicích.
Změkčovače vody
UPOZORNĚNÍ: u všech spotřebičů vyžadujících trvalé připojení k systému přívodu vody (včetně tohoto spotřebiče) musí být k odstranění vápníkových a hořčíkových sloučenin připojen přídavek změkčovače vody. Aviváž se musí používat v souladu s doporučeními výrobce uvedenými v uživatelské příručce.
- Není-li aviváž připojena nebo je nesprávně použita a/nebo regenerována, distributor odmítne všechny stížnosti, které vyžadují opravy způsobené usazováním vodního kamene ve spotřebiči.
- Doporučuje se používat změkčovadla z široké nabídky nabízené HENDI. Požádejte svého obchodního zástupce HENDI o pomoc při výběru vhodného modelu. Pro správnou regeneraci aviváže doporučujeme následující prostředky: Solné tablety, 25kg pytle – kód: Smyšlený název
| Obecná tvrdost vody | ||||
| °dGH (vysoký) | Hodnota °fH | mmol/l | Hodnota °e | Změkčovač vody |
| nad 24 let | více než 40 | nad 4,2 | vyšší než 28 | Nezbytné |
| 18–24 | 32 až 40 | 3,2 – 4,2 | 22 až 28 | Nezbytné |
| 12 až 18 | 19 – 32 | 2,1 – 3,2 | 13 až 22 | Nezbytné |
| 4–12 | 7–19 | 0,7 až 2,1 | 5–13 | Nezbytné |
| méně než 4 | méně než 7 | nižší než 0,7 | méně než 5 | Není vyžadováno |
Zamýšlené použití
- Tento spotřebič je určen k mytí nádobí, jako jsou sklenice, šálky, talíře a příbory. Jakékoliv jiné použití může vést k poškození spotřebiče nebo úrazu.
- Obsluha přístroje k jakémukoli jinému účelu se považuje za nesprávné použití přístroje. Uživatel nese výhradní odpovědnost za nesprávné použití zařízení.
Uzemňovací instalace
Tento spotřebič je klasifikován jako třída ochrany I a musí být připojen k ochrannému prostředku. Uzemnění snižuje riziko úrazu elektrickým proudem tím, že poskytuje únikový vodič pro elektrický proud. Tento spotřebič je vybaven napájecím kabelem, který má uzemňovací vodič a uzemněnou zástrčku. Zástrčka musí být zapojena do zásuvky, která je správně instalována a uzemněna.
Příprava před prvním použitím
- Otevřete balení. Před instalací spotřebiče jej zkontrolujte, zda není viditelně poškozený zvenčí. V případě jakýchkoli pochybností požádejte odborníka, aby jej zkontroloval (od autorizovaného místního prodejce, který spotřebič prodal).
- Umístěte myčku do prostoru pro instalaci v blízkosti potřebné vody a napájení (zem by měla být dostatečně stabilní).
- Odstraňte ochrannou fólii, která chrání ocelové pouzdro myčky nádobí před poškrábáním. Veš-
keré zbývající zbytky lepidla je třeba opatrně odstranit. Nepoužívejte drsné materiály. Ponechání ochranné fólie může způsobit obtížné odstranění lepicí fólie z ocelového krytu myčky nádobí.
- Spotřebič umístěte vodorovně. Možné sklony by měly být korigovány pomocí vodováhy.
- Po úspěšné instalaci by se myčka měla před uvedením do provozu důkladně vyčistit běžným mycím prostředkem.
Připojení k přívodu vody
POZORNOST: Připojení k přívodu vody musí být provedeno v souladu s platnými bezpečnostními normami.
Myčku můžete připojit k přívodu vody s maximální teplotou přívodu 60 °C. Pokud potřebujete připojení k přívodu vody o vysoké teplotě, obratte se na náš Továrna nebo na našeho distributora nebo na našeho místního prodejce.
- Přívodní hadice musí mít klapkový ventil (zpětný ventil) podle normy DIN 1988.
- Přívodní hadici/hadici je třeba před připojením
Drenážní připojení
- Výtok se provádí gravitační silou (přirozený tok). Výpustná hadice by měla být připojena bud přímo k hlavnímu odtoku – tam, kde se předpokládá přítomnost pachů, nebo voda proudí přímo do od-
spotřebiče opláchnout.
- Hadice/potrubí pro přívod vody by měly mít minimální vnitřní průměr 16 mm a připojení k hadici by mělo být 3/4 palce.
- Před uvedením spotřebiče do provozu by měly být všechny objímky hadice nastaveny do pevné polohy.
- Myčku nádobí lze připojit pouze k dobře fungující aviváži.
POZORNOST: Tlak vody musí být mezi 2 a 5 bary.
tokové jamky v zemi, která má pipetu na zápach.
POZORNOST: Vypouštěcí hadice by neměla být umístěna výše než 650 mm od spodní strany dávkovače myčky nádobí.
Připojení k elektrické síti
POZORNOST: Veškerou práci na elektrickém zařízení musí provádět kvalifikovaná a kompetentní osoba.
- Myčka nádobí pracuje při specifickém napětí v závislosti na typu myčky.
- Napájení byste měli napájet v závislosti na přívodu proudu ve spotřebiči (elektrické připojení by měli provádět pouze autorizovaní elektrikáři). Specifikace by měly být splněny v souladu s odpovídajícími částmi norem DIN, VDE, D100, pod-
mínky připojení EVU, příslušné ZH 1/37, kapitola 7.2 – a současné specifikace pro prevenci nehod.
- Spotřebič musí být odpovídajícím způsobem při-
Připojení ochranného potrubí a kompenzace napětí
- Elektrická bezpečnost tohoto spotřebiče je zajištěna pouze v případě, že byl připojen a řádně zkontrolován ochranný kanál. Odpovídající specifikace by měly být v tomto bodě splněny (viz bod 1.5).
- Spotřebič by navíc měl obsahovat systém kompenzace napětí.
pojen k elektrické instalaci s prímým napájením pomocí kabelu H07 RN-F s odlehčovacím ventilem.
- Z tohoto důvodu je zadní strana spotřebiče vybavena šroubem s označením „kompenzace napětí“.
- Po připojení k elektrické síti je třeba zkontrolovat činnost ochranného potrubí, kompenzaci napětí a izolační hodnotu podle stávajících ustanovení normy DIN VDE.
Technické specifikace
| MYČKY NÁDOBÍ 50x50 | ||||||
| Položka č. 230268 231753 23 | 37540 231340 236 | 567 236574 | ||||
| Typ 40 x 40 50 x 50 | Sluneční clona 50x50 | 50 x 60 | ||||
| Max. výška nádobí [mm] | 295 | 335 | 400 | 450 | ||
| Provozní napětí a frekven-ce [V/Hz] | 230 / 50 400 / | 50 230 | 50 | 400 / 50 | ||
| Jmenovitý vstupní výkon [kW] | 2,8 | 6,6 | 2,8 | Bezpečnost | 5,0 | 7,1 |
| Teplota vody na praní / oplachování [°C] | 62 / 85 | |||||
| Standardní vybavení | Leštídlo a dávkovač mycího prostředku a vypouštěcí čerpadlo | Leštídlo a dávkovač mycí-ho prostředku | ||||
| Třída voděodolné ochrany | IP44 | |||||
| Množství (ks)/délka prací-ho cyklu (s.) | 3/60, 120, 180 | |||||
| Čistá hmotnost (přibližně) [kg] | 39 | 55 | Bezpečnost | 57 | ||
| Vnější rozměr [mm] | Bezpečnost | 570x600x(V)830 | Požadované přívody a příslu-šenství | 595x730x(V)1340 | ||
POZNÁMKA: Technická specifikace se může změnit bez předchozího upozornění.
Pokyny pro pravidelný provoz myčky nádobí
- Spotřebič se používá výhradně k mytí nádobí, šálků, sklenic, stříbrného nádobí atd. po jejich použití během obědů/večerí.
- Měli byste věnovat zvláštní pozornost tomu, aby bylo nádobí určené k mytí vhodné pro mytí nádobí.
- Stříbrné nádobí by mělo být vyčištěno od zbytků
jídla, pokud nebylo omyto hned po obědě/večeři (barvení a skvrny z určitých potravin).
- V tomto spotřebiči nemyjte předměty, které příšly do kontaktu s kyselinami, minerálním olejem, mazivem, benzínem nebo barvami a rozpouštědly (průmyslové chemikálie).
Příprava nádobí na mytí
- Nenechte zbytky jídla na nádobí zaschnout. Abys-te zabránili ucpání filtru a rychle se znečistili či-sticí vodou, měli byste před vložením nádobí do koše odstranit velké zbytky potravin, olivové háč-
ky, citronové kůry, zubní kousky atd.
- Doporučujeme ponechat skleněné nádobí, na kterém jsou zaschlé zbytky jídla, chvíli ve vodě nebo opláchněte.
Plnění koše
- Do očekávaných košů vkládejte skleničky, šálky, velké talíře atd. olvorem směrem dolů. Neposkládejte jeden na druhý.
- Sklenice by se neměly dotýkat (poškození skla, skvrny způsobené kontaktem).
- Příbory vložte do příslušného košíčku ze syntetic-
kého materiálu tak, aby držadlo směřovalo dolů. Stříbrné nádobí lze volně umístit do vyrovnaného plastového koše. V každém případě byste se měli vyhnout přeplnění koše. Hadice přívodu vody by měly zůstat volné (nezablokované nebo natažené).
Správné vložení talířů do košíků pomocí kolíků.
Správné zasunutí sklenice do otevřených košíků
Správné vložení omáček a příborů
Správné vložení plných košíků

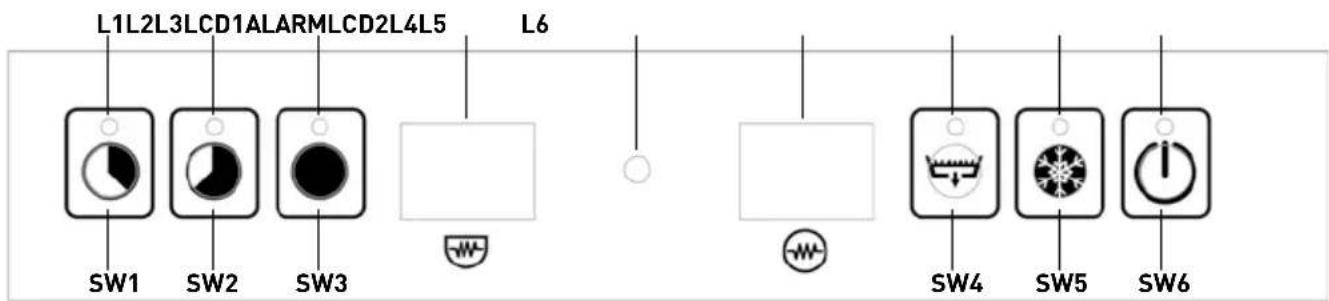

Ovládací panel
| TLAČÍTKO | NÁZEV | POPIS | POZNÁMKY |
| SW1 | CT1 | Tlačítko krátkého cyklu | Délka trvání 1 min |
| SW2 | CT2 | Střední tlačítko cyklu | Délka trvání 2 min |
| SW3 | CT3 | Tlačítko dlouhého cyklu | Délka trvání 3 min |
| SW4 | DB | Tlačítko vypouštěcího čerpadla | |
| SW5 | HŘBET | Tlačítko studeného oplachu | |
| SW6 | ZAPNUTO | Vypínač |
TLAČÍTKO NÁZEV POPIS POZNÁMKY
| LED STÜL BARVA | |
| L1 Kontrolka LED volby krátkého cyklu | |
| L2 | LED kontrolka volby středního cyklu |
| L3 | LED kontrolka volby dlouhého cyklu |
| L4 | Probíhá vypouštění |
| L5 | Zvoleno oplach za studena |
| L6 | LED vypínače |
Zapnutí
Chcete-li spustit spotřebič, stiskněte na 3 sekundy tlačítko SW6 (zapnuto). LED kontrolka L6 bliká červeně a zní akustický signál.
Postupy před praním
Protože je pračka zapnutá, kotel a nádržka na praní začnou plnit vodou. Poté se pračka naplní mycím prostředkem a leštidlem. Během těchto činností se na palubní desce objeví zpráva „FILL“. Po naplnění nádrže vodou a zachycení potřebné kapaliny čisticího prostředku a leštidla začne odolnost proti teplu kotle a odolnost proti teplu v mycí nádrži pracovat postupně (po dosažení teploty v ohřívači se odpor v kotli zastaví a začne se ohřívat). Na LCD1 a LCD2 obrazovce se střídavě zobrazuje aktuální teplota každé nádrže (když LCD 1 zobrazuje „bt“, pak LCD 2 zobrazuje teplotu kotle; když LCD 1 zobrazuje „tt“, LCD 2 zobrazuje teplotu nádrže). Pokud je tepelný odpor mycí nádržky zapnutý, rozsvítí se tečka v pravém dolním rohu LCD1, zatímco v případě, že je tepelný odpor kotle ZAPNUTÝ, rozsvítí se tečka v pravém dolním rohu LCD2. Z tohoto důvodu je symbol 🎨 (představující nádrž) zobrazen pod LCD1 a symbol 🎨 (představující kotel) pod LCD2
Pohotovostní režim
Během pohotovostního režimu (po automatickém nastavení) by LCD 1 a LCD 2 měly střídavě zobrazovat teplotu promývací nádrže a nádrže kotle.
• LCD1 - "bt" nebo "tt" (střídavě)
- LCD2 - “-- °C”
Pokud spotřebič zůstane v pohotovostním režimu déle než 30 minut, přepne se do režimu spánku, aby se minimalizovala spotřeba energie. Když k tomu dojde, LCD 1 a LCD 2 se vypnou a L6 bude pracovat. Stisknutím SW6 je stroj opět připraven k provozu.
Systém Thermo-Protector
Aby bylo možné spustit první mycí cyklus v daném dni, musí teploty v nádrži a kotle dosáhnout provozních hodnot (60 °C resp. 85 °C). U všech ostatních cyklů, kvůli systému Thermo-Protector, pokud teplota v kotli není vhodná pro oplachování, mycí
cyklus pokračuje, dokud se voda pro máchání do-statečně nezahřeje. Zpráva na obrazovce informuje uživatele, že prací cyklus pokračuje; LCD1 zobrazuje aktuální hodnotu teploty vody v kotli a LCD2 zobrazuje „ht“ (tj. ohřev).
Volba pracího cyklu - Start
Tato pračka má tři možnosti pracího programu. Uživatel může zvolit krátký, střední a dlouhý program stisknutím jednoho z tlačítek SW1, SW2 nebo SW3. Po stisknutí příslušného tlačítka se automaticky spustí prací cyklus, POKUD nejsou dvířka náhodně otevřená. V druhém případě se na desce objeví zpráva „door“ (Dvířka) a praní se spustí znovu, jakmile se dvířka zavřou. Zbývající čas (v sekundách) se zobrazí na přístrojové desce.
DŮLEŽITÉ: V případě náhodného otevření dvířek před dokončením programu se mytí zastaví a časo-
vač se resetuje. Proto, abyste dokončili cyklus, měli byste spustit postup od začátku.
POZNÁMKA: 10 sekund před dokončením hlavního mytí začne vypouštěcí čerpadlo pracovat a zastaví
Vypouštění
Toto zařízení má vypouštěcí čerpadlo, także cyklus vypouštění se provádí automaticky. Pokud chcete provést vypouštění na vyžádání, odstraňte přepadovou hadici, která je umístěna na mycí nádržce, a stiskněte tlačítko SW4. Po 15 sekundách se spustí vypouštění a kontrolka L4 bliká.
Během vypouštění se provádí vnitřní kontrola systému a je nutné zajistit, aby topné ústrojí bylo
Plnění mycího prostředku a leštidla
Tento stroj je vybaven peristaltickými čerpadly pro leštidlo a plnění saponátem. Plnicí vstupy pro každou z nich jsou dvě odpovídající hadice, které by měly být ponořeny do příslušných nádrží.
Postup plnění se provádí ve dvou fázích. Počáteční plnění (když zapnete pračku) a další doplnění po každém pracím cyklu:
- fáze: Během automatické přípravy (před prvním praním) spotřebič obdrží ze zásobníku mýdlo po dobu 180 sekund a leštidlo po dobu 35 sekund. To lze upravit z uživatelského menu *Zkontrolujte část „Uživatelské menu“.
- fáze: Během každého celého pracího a oplachovacího cyklu dostává pračka po dobu 13 sekund prací prostředek a leštidlo po dobu 12 sekund. To lze upravit od uživatele prostřednictvím uživatelského menu *Zkontrolujte část „Uživatelské
Oplach studenou vodou
Tento spotřebič je opláchnut studenou vodou. Může být aktivován, aby mohl být proveden po každém pracím cyklu nebo při příležitostech na vyžádání.
Chcete-li provést oplach studenou vodou po jednom pracím cyklu, stiskněte na 1 sekundu tlačítko SW5. Jediný zvukový signál vás upozorní, že je spotřebič nastavený na výkon jediného studeného oplachu. Během provádění zákroku bude LED dio- da L5 zapnutá.
Chcete-li provést oplach studenou vodou po kaž-
se 10 sekund po cyklu máchání.
Po dokončení pracího cyklu se na pomlčce zobra- zí zpráva „End“ (Konec) a informuje uživatele, že program je dokončen. Zpráva se zobrazí, dokud se dvířka opět neotevřou.
vypnuto. V tomto smyslu se zabrání jakémukoliv přehřátí způsobenému opětovným zahříváním, které není ponořeno do vody. Jakmile se vypouštění zastaví, systém provede na dalších 30 sekund automatické čištění (dvířka musí být zavřená).
POZNÁMKA: Po každém provedení vypouštění na vyžádání se stroj vypne.
menu".
POZNÁMKA: V případě, že potřebujete upravit prací prostředek nebo leštidlo z uživatelského menu, mějte prosím na paměti, že za každou sekundu odpovídající čerpadlo zachytí následující množství tekutin:
- Čerpadlo čisticího prostředku: 0,83 ml/s
- Čerpadlo leštidla: 0,19 ml/s
•
Vynásobením těchto množství dobou trvání (sekundy), po kterou čerpadlo pracuje, můžete vypočítat objem každé kapaliny, kterou používá.
VAROVÁNÍ: Pračka dostává leštidlo během mycího programu a prací prostředek během cyklu máchání.
dém pracím programu, stiskněte tlačítko Mačkání SW5 na 5 sekund, když je spotřebič v pohotovostním režimu. Dvojitý zvukový signál vás upozorní, že je pračka nastavena na výkon studeného oplachu po každém pracím cyklu (rozsvítí se kontrolka LED L5). Pokud volbu vrátíte zpět, zopakujte prosím výše uvedený postup.

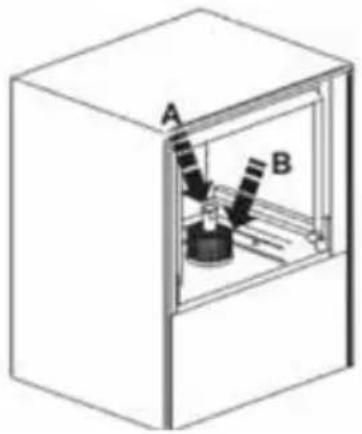

Vypnutí stroje
Pokud chcete stroj vypnout, odstraňte přepadovou hadici z mycí nádržky a stiskněte tlačítko SW4. Spotřebič bude automaticky vypouštět použitou vodu, provede samočisticí cyklus a poté se vypne. Alternativním způsobem je stisknout tlačítko SW6 nepřetržitě, dokud se na prvním řádku obrazovky neobjeví nápis „OFF“ (vypnuto) (zabere asi 5 sekund). Nejprve je doporučený způsob.
Funkce ECO
V případě, že je stroj v pohotovostním režimu déle než 15 minut, teplota ohřívače se sníží, aby se předešlo zbytečné spotřebě energie. Pokud se během
těchto intervalů otevřou dvířka pračky, funkce ECO se zastaví.
Funkce Soft Start
Tento stroj je vybaven systémem Soft Start, který umožňuje spuštění vodního čerpadla s nižším tla-
kem a jeho postupné zvyšování, aby nedošlo k poškození citlivých krystalů.
Uživatelská nabídka
Chcete-li vstoupit do uživatelského menu, vypněte stroj a současně stiskněte tlačítka SW1, SW3 a SW6 se zavřenými dvířky. LED kontrolka L6 bliká a třikrát zazní zvukový signál. Na několik sekund se ozve zpráva „konf“ a je aktivována uživatelská nabídka.
Najděte parametr, který chcete upravit pomocí tlačítek SW3 a SW4 pro navigaci v nabídce. Na obrazovce se zobrazí odpovídající parametr.
Pokud chcete zvýšit hodnotu (+), stiskněte tlačítko SW1.
Pokud chcete snížit množství (-), stiskněte tlačítko SW2.
Po definování hodnoty stiskněte jednou tlačítko SW5, aby se hodnota zaregistrovala do paměti.
V níže uvedené matici naleznete krátký popis funk- cí, které může uživatel upravit, a také jejich výchozí hodnoty.
Chcete-li opustit uživatelskou nabídku, stiskněte na 3 sekundy tlačítko SW6. Zazní třikrát zvukový signál a na obrazovce se zobrazí zpráva „off“. Po zavření uživatelského menu se přístroj vypne.
| Ne | Parametr | Rozsah | Výchozí | Indikace |
| 1 | TEPLOTNÍ REŽIM | C/F (SMĚRNICE) | C | C |
| 2 | TEPLOTA KOTLE | 30–92 °C | 85 °C | počet |
| 3 | TEPLOTA NÁDRŽE | 30–70 °C | 60 °C | Počet |
| 4 | DOBA NAPOUŠTĚNÍ PRACÍHO PROSTŘEDKU | 100 až 300 s | 180 s | dF(Zabezpe-čení) |
| 5 | DOBA PRACÍHO PROSTŘEDKU V CYKLU | 0–30 s | 13 s | stej-nosměrný |
| 6 | DOBA LEŠTIDLA PŘI PLNĚNÍ | 0–90 s | 35 s | Počet řádků |
| 7 | DOBA LEŠTIDLA PŘI CYKLU | 0–30 s | 12 s | zaměření |
| 8 | STUDENÝ OPLACH | 0 (NE) – 1(ANO) | 1 | Zákon |
| 9 | DOBA TRVÁNÍ VYPOUŠTĚNÍ | 20–60 s | 25 s | Číslo |
Údržba a opravy
Po 50 000 pracích cyklech se na obrazovce zobra- zí připomínací zpráva Service (Servis). Pravidelná údržba prováděná licencovaným technikem pomocí
originálních náhradních dílů je nezbytná pro správnou funkci stroje.
Indikace alarmů
Pokud systém zaznamená jakoukoli závadu, zobrazí se na obrazovce varovná zpráva. Pokud k takovému stavu dojde, porad'te se prosím s následu-
jící tabulkou, která popisuje problém brzy. Pokud potřebujete další pomoc, neváhejte se obrátit na místního prodejce.
VÝSTRAHA
POPIS PROBLÉMU
| Alarm 1 | Přebytek doby plnění vodou |
| Alarm 2 | Hladina vody během vypouštění se nesníží |
| Alarm 3 | Nadměrná doba ohřevu kotle |
| Alarm 4 | Nadměrná doba vytápění nádrže |
| Alarm 5 | Teplota vody v kotli je nad mezními hodnotami |
| Alarm 6 | Teplota vody v mycí nádržce je nad limity |
| Alarm 7 | Alarm studeného oplachu |
| Alarm 8 | Teploměr do komory není připojen |
| Alarm 9 | Teploměr vany je vadný |
| Alarm 10 | Teploměr kotle není připojen |
| Alarm 11 | Teploměr kotle je poškozený |
| Alarm 12 | Mycí cyklus byl dokončen, ale ohřívač se nezahříval správně (byla překročena doba ohřevu ve funkci tepelného chrániče). |
Řešení problémů
| PROBLÉM PŘÍČINA ŘEŠENÍ | ||
| Myčka nefunguje správně | Přerušení připojení | Zkontrolujte připojení |
| Nezapnuli jste spínač spotřebiče | Zapněte spínač | |
| Hlavní vypínač / nebo pojistka není zapnutá / nebo je vadná | Zkontrolujte hlavní vypínač / nebo pojistku | |
| Spínač spotřebiče je vadný | Obraťte se na autorizovaného místního prodejce, který spotřebič prodal, nebo přímo na výrobce | |
| Ventil přívodu vody je vadný | ||
| Dvířka nejsou zavřená | Zavřete dvířka | |
| Nezapnuli jste přívod vody | Zapněte přívod | |
| Spotřebič pracuje, ale kontrolka LED spínače nesvítí | Kontrolka LED je vadná | Vyměňte kontrolku LED |
| Vytápění kotle nefunguje | Spínač, hlavní vypínač nebo pojistka nejsou zapnuté | Zkontrolujte spínač spotřebiče a hlavní vypínač nebo pojistku |
| Bezpečnostní termostat kotle je vadný | Obraťte se na autorizovaného místního prodejce nebo výrobce | |
| Tepelná pojistka kotle 93°C je vadná | ||
| Regulátor tlaku je vadný | Obraťte se na autorizovaného místního prodejce nebo výrobce | |
| Relé „Vaření varné desky” je vadné | ||
| Pojistka kotle je vyhořelá | Obraťte se na autorizovaného místního prodejce nebo výrobce | |
| Vytápění kotle funguje, ale LED se nezapne | Vadná kontrolka LED | Vyměňte LED diodu |
| Vyhřívání dávkovače nefunguje | Spínač N1 spotřebiče, hlavní vypínač nebo pojistka nejsou zapnuté | Aktivujte odpovídající spínač nebo pojistku |
| Relé „vyhřívání oddílů” je vadné | Počkat | |
| Vadná tepelná pojistka 85°C. Pojistka dávkovače je spálená | Spínač termostatu 60 °C topení je vadný | Obraťte se na autorizovaného místního prodejce nebo výrobce |
| Relé „vyhřívání oddílů” je vadné | ||
| Motor čerpadla nefunguje | Hlavní vypínač nebo pojistka nejsou zapnuté. Dvířka nejsou zavřená. | Aktivujte hlavní vypínač nebo pojistku Zavřete dvířka |
| Hlavní relé je vadné | Obraťte se na autorizovaného místního prodejce nebo výrobce | |
| Motor čerpadla je vadný | ||
| Spínač volby programu je vadný | ||
| Motor funguje, ale čerpadlo se neotáčí | Předmět zasekl žebro čerpadla | Obraťte se na autorizovaného místního prodejce nebo výrobce |
| Po nečinnosti spotřebiče byly upraveny obsah solí nebo pracího prostředku | Otáčejle šroubem na zadní straně motoru, dokud se volně neotáčí | |
PROBLÉM PŘÍČINA ŘEŠENÍ
| Prádlo neschne (špína, brýle atd.) | Komora nemá žádnou pomůčku pro sušení | Vložte sušicí pomůčku do oddílu |
| Sušicí ventil je vadný | Obratte se na autorizovaného místního prodejce nebo výrobce | |
| Programový spínač je vadný | ||
| Oplachování paží se neotáčí | ||
| Košík se neotáčí |
Záruka
Jakákoli závada ovlivňující funkčnost spotřebiče, která se projeví do jednoho roku po zakoupení, bude opravena bezplatnou opravou nebo výměnou za předpokladu, že spotřebič byl použit a udržován v souladu s pokyny a nebyl žádným způsobem zneužíván nebo zneužit. Vaše zákonná práva nejsou dotčena. Pokud je spotřebič nárokován v záruce, uveďte, kde a kdy byl zakoupen, a přiložte doklad o koupi (např. potvrzení).
V souladu s naší politikou neustálého vývoje produktů si vyhrazujeme právo bez předchozího upozornění měnit specifikace produktu, balení a dokumentace.
Vyřazení a životní prostředí
Při vyřazování spotřebiče z provozu nesmí být výrobek likvidován s jiným domovním odpadem. Mís- to toho je vaší odpovědností nakládat s odpadním zařízením tak, že je předáte určenému sběrnému místu. Nedodržení tohoto pravidla může být potrestáno v souladu s platnými předpisy o nakládá- ní s odpady. Samostatný sběr a recyklace vašeho odpadního zařízení v době likvidace pomůže šetřit přírodní zdroje a zajistit jejich recyklaci způsobem, který chrání lidské zdraví a životní prostředí.
Pro více informací o tom, kde můžete odložit svůj odpad k recyklaci, kontaktujte místní společnost pro sběr odpadu. Výrobci a dovozci nepřebírají odpovědnost za recyklaci, zpracování a ekologickou likvidaci, a to bud přímo, nebo prostřednictvím veřejného systému.
Bezpečnostné predpisy
Osobitné bezpečnostné predpisy
pripojením spotrebiča.
| UMÝVAČKY 50 x 50 | ||||||
| Č. položky 230268 231753 237540 231340 236567 236574 | ||||||
| Typ | 40 x 40 | 50 x 50 | Kapota 50x50 | 50 x 60 | ||
| Max. výška riadu [mm] | 295 | 335 | 400 | 450 | ||
| Prevádzkové napätie a frekvencia [V/Hz] | 230 / 50 | 400 / 50 | 230 / 50 | 400 / 50 | ||
| Menovitý vstupný výkon [kW] | 2,8 | 6,6 | 2,8 | 8,6 | 5,0 | 7,1 |
| Teplota vody na pranie/plákanie [°C] | 62 / 85 | |||||
| Štandardné vybavenie | Dávkovač leštidla a umývací prostriedok a vypúšťacie čerpadlo | Dávkovač leštidla a umývacieho prostriedku | ||||
| Trieda ochrany proti vode | IP44 | |||||
| Množstvo (s)/dížka pracie-ho cyklu (s) | 3/60, 120, 180 | |||||
| Čistá hmotnosť (približne) [kg] | 39 | 55 | 135,5 | 57 | ||
| Vonkajší rozmer [mm] | 470x510x(H)710 | 570x600x(H)830 | 750x880x(H)1390 | 595x730x(H)1340 | ||
Používatelská ponuka
Ak chcete zvýšit hodnotu (+), stlačte tlačidlo SW1. Ak chcete znížit množstvo (-), stlačte tlačidlo SW2.
Po definovaní hodnoty stlačte tlačidlo SW5 jedenkrát, aby ste zaregistrovali hodnotu v pamäti.
Ak chcete ukončit použivatel'skú ponuku, stlačte a podržte tlačidlo SW6 na 3 sekundy. Zvukový signál zaznie trikrát a na obrazovke sa zobrazí hlásenie „off“ (vypnuté). Po zatvorení použivatel'skej ponuky sa stroj vypne.
| Nie | Parameter | Rozsah | Predvolené | Indikácia |
| 1 REŽIM TEPLOTY C/F C C | ||||
| 2 | TEPLOTA KOTLA | 30 – 92 °C | 85°C | bt |
| 3 | TEPLOTA V NÁDRŽI | 30 – 70 °C | 60 °C | tt |
| 4 | ČAS UMÝVACIEHO PROSTRIEDKU PRI NAPLNENÍ | 100 – 300 s | 180 s | dF |
| 5 | ČAS UMÝVACIEHO PROSTRIEDKU PRI CYKLE | 0 – 30 s | 13 s | dc |
| 6 | ČAS DOPLNENIA LEŠTIDLA | 0 – 90 s | 35 s | rF |
| 7 | DOBA LEŠTIDLA V CYKLE | 0 – 30 s | 12 s | re |
| 8 | STUDENÉ PLÁKANIE | 0 (NIE) – 1(ÁNO) | 1 | Cr |
| 9 | TRVANIE VYPÚŠTANIA | 20 – 60 s | 25 s | Cd |
