KASUTUSJUHEND GCEC 1935 EINHELL

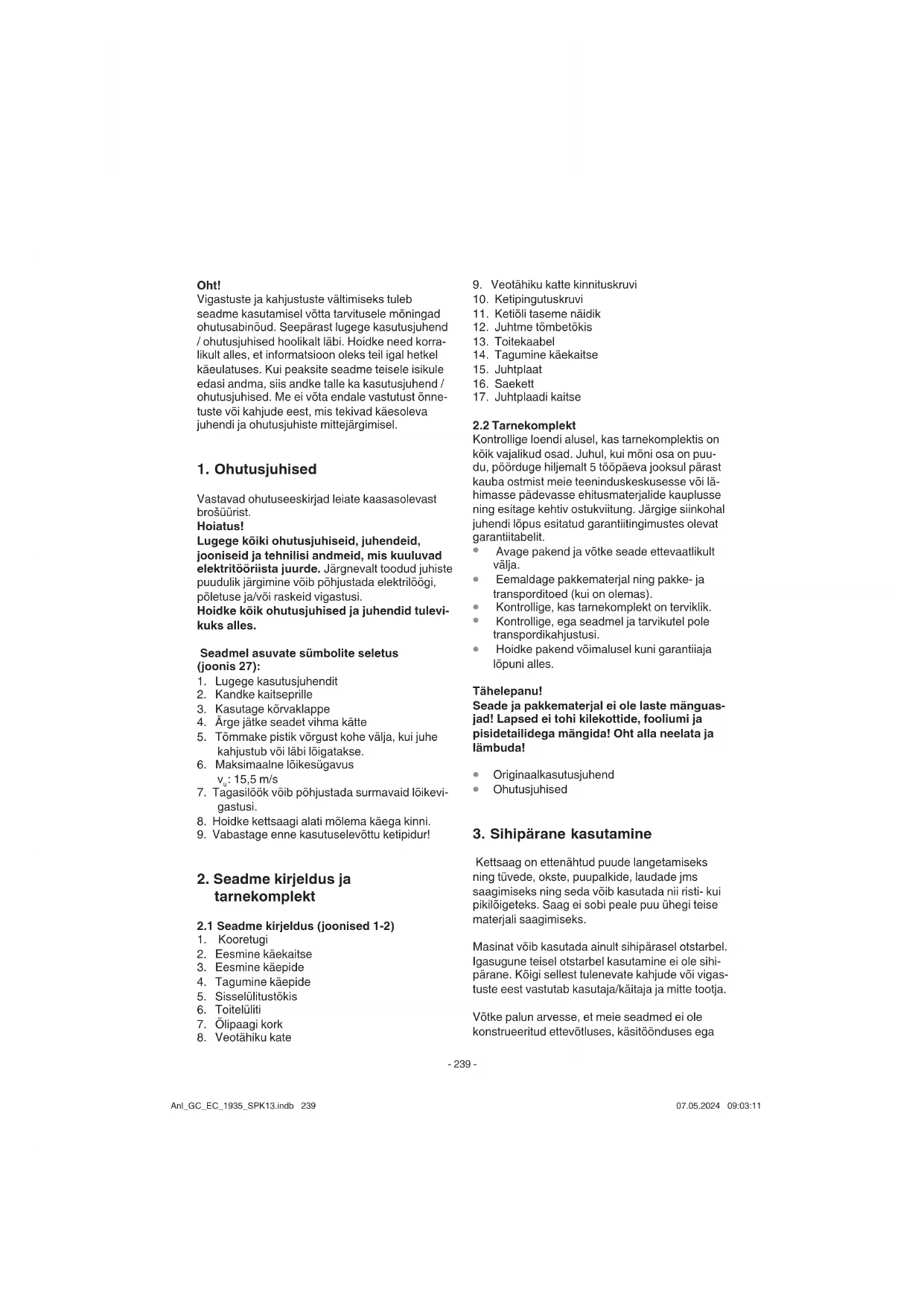

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist. Hoiatus! Lugege kõiki ohutusjuhiseid, juhendeid, jooniseid ja tehnilisi andmeid, mis kuuluvad elektritööriista juurde. Järgnevalt toodud juhiste puudulik järgimine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid tulevi- kuks alles. Seadmel asuvate sümbolite seletus (joonis 27):

3. Kasutage kõrvaklappe

4. Ärge jätke seadet vihma kätte

5. Tõmmake pistik võrgust kohe välja, kui juhe

kahjustub või läbi lõigatakse.

6. Maksimaalne lõikesügavus

7. Tagasilöök võib põhjustada surmavaid lõikevi-

8. Hoidke kettsaagi alati mõlema käega kinni.

9. Vabastage enne kasutuselevõttu ketipidur!

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus (joonised 1-2)

2. Eesmine käekaitse

5. Sisselülitustõkis

9. Veotähiku katte kinnituskruvi

10. Ketipingutuskruvi

11. Ketiõli taseme näidik

12. Juhtme tõmbetõkis

14. Tagumine käekaitse

17. Juhtplaadi kaitse

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lä- himasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.

Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

Hoidke pakend võimalusel kuni garantiiaja lõpuni alles. Tähelepanu! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Originaalkasutusjuhend

3. Sihipärane kasutamine

Kettsaag on ettenähtud puude langetamiseks ning tüvede, okste, puupalkide, laudade jms saagimiseks ning seda võib kasutada nii risti- kui pikilõigeteks. Saag ei sobi peale puu ühegi teise materjali saagimiseks. Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihi- pärane. Kõigi sellest tulenevate kahjude või vigas- tuste eest vastutab kasutaja/käitaja ja mitte tootja. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega Anl_GC_EC_1935_SPK13.indb 239Anl_GC_EC_1935_SPK13.indb 239 07.05.2024 09:03:1107.05.2024 09:03:11EE

tööstuses kasutamise otstarbel. Me ei anna min- git garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevu- saladel.

..................108 dB Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust. Võnke koguväärtused (kolme suuna vektorsum- ma) on kindlaks määratud standardi EN 62841-1 ja EN 62841-4-1 järgi. Käepide koormuse all Eesmise käepideme võngete emissiooniväärtus

Tagumise käepideme võngete emissiooniväärtus

Esitatud võnke koguväärtus ja müra emissi- ooniväärtus on mõõdetud standardiseeritud testimismeetodi järgi ja neid võib kasutada võrdluseks mõne teise elektritööriista võngete emissiooniväärtusega.

Esitatud võnke koguväärtust ja müra emis- siooniväärtust saab kasutada ka koormuse esialgseks hindamiseks. Hoiatusjuhis:

Võnke ja müra emisiooniväärtused võivad elektritööriista tegeliku kasutamise ajal erine- da etteantud väärtustest, sõltuvalt elektritööri- ista kasutamise viisist, eelkõige sellest, millist detaili töödeldakse.

Üritage vibratsioonidest ja mürast tingitud koormust hoida nii madalal kui võimalik. Näitlikud abinõud vibratsioonikoormuse vä- hendamiseks on kinnaste kandmine tööriista kasutamisel ja tööaja piiramine. Arvestada tuleb kõigi töötsükli osadega (näiteks aeg, millal elektritööriist on välja lülitatud, ning aeg, millal tööriist on sisse lülitatud, kuid töötab koormuseta). Piirake müra teket ja vibratsiooni miinimu- mini!

Kasutage ainult täiesti korras seadmeid.

Hooldage ja puhastage seadet korrapäraselt.

Kohandage oma töömeetodid seadmega.

Ärge koormake seadet üle.

Lülitage seade välja, kui seda ei kasutata.

5. Enne kasutuselevõttu

Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele. Enne seadme reguleerimist tõmmake toite- pistik alati pistikupesast välja. Tähelepanu! Ühendage kettsaag vooluvõrku alles siis, kui saag on täielikult kokkupandud ja ketipingsus on seadistatud. Vigastuste vältimi- seks kandke kettsae juures töötamisel alati kaits- Anl_GC_EC_1935_SPK13.indb 240Anl_GC_EC_1935_SPK13.indb 240 07.05.2024 09:03:1107.05.2024 09:03:11EE

5.1 Juhtplaadi ja saeketi paigaldamine

Pakkige kõik detailid hoolikalt lahti ja kontrolli- ge nende komplektsust (joonis 2-3)

Vabastage veotähiku katte kinnituskruvi (joo- nis 4)

Võtke veotähiku kate ära (joonis 5)

Asetage kett juhtplaadi ümber asuvasse soonde, nagu on joonisel näidatud (joonis 6/A)

Pange juhtplaat ja kett kettsae vastavasse kohta, nagu on joonisel näidatud (joonis 6a ja 6b). Pange kett seejuures ümber tähiku (joo- nis 6a ja 6b/B).

Pange veotähiku kate kohale ja kinnitage kin- nituskruviga (joonis 7). Tähelepanu! Keerake kinnituskruvi lõplikult kinni alles pärast keti- pingsuse seadistamist (vt punkt 5.2)

5.2 Saeketi pingutamine

Tähelepanu! Tõmmake võrgupistik alati enne kontrollimist ja seadistustöid pistikupesast välja. Vigastuste vältimiseks kandke kettsae juures töötamisel alati kaitsekindaid.

Vabastage veotähiku katte kinnituskruvi mõne pöörde võrra (joonis 4)

Seadistage ketipingsust ketipingutuskruviga (joonis 8). Paremale keeramine suurendab ketipingsust, vasakule keeramine vähendab. Saekett on õigesti pingutatud, kui seda saab plaadi keskel u 3-4 mm üles tõsta (joonis 9).

Keerake veotähiku katte kinnituskruvi kinni (joonis 7). Tähelepanu! Kõik ketilülid peavad olema korralikult plaadi juhtsoones. Märkused keti pingutamise kohta: Ohutu töö tagamiseks peab saekett olema õigesti pingutatud. Optimaalse pingsuse tunnete ära sellest, kui saeketti saab plaadi keskel 3-4 mm üles tõsta. Kuna saagimisel saekett kuumeneb ja seetõttu selle pikkus muutub, kontrollige keti- pingsust iga 10 minuti järel ja reguleerige seda vajadusel. See kehtib eriti uute saekettide korral. Pärast töö lõpetamist laske saeketti lõdvemaks, sest jahtumisel tõmbub see lühemaks. Sellega hoiate ära keti kahjustumise.

5.3 Saeketi määrimine

Tähelepanu! Tõmmake võrgupistik alati enne kontrollimist ja seadistustöid pistikupesast välja. Vigastuste vältimiseks kandke kettsae juures töötamisel alati kaitsekindaid. Tähelepanu! Ärge käitage ketti mingil juhul ilma ketiõlita! Kettsae kasutamine ilma ketiõlita või mi- inimummärgist allpool asuva õlitasemega (joonis 10/B) põhjustab saeketi kahjustumist! Tähelepanu! Jälgige temperatuuriolusid: Erine- vatel keskkonnatemperatuuridel on vaja väga eri- neva viskoossusega määrdeainet. Madalatel tem- peratuuridel on piisva määrdekihi tekitamiseks vaja vedelat (madala viskossusega) õli. Kui Te kasutate sama õli suvel, muutub see kõrgematel temperatuuridel veel vedelamaks. Seetõttu võib määrdeainekiht kaduda, kett kuumeneb üle ja võib kahjustuda. Lisaks läheb määrdeõli kõrbema ja tekitab mittevajalikke saasteaineid. Õlipaagi täitmine:

Puhastage õlipaagi korgi (joonis 10/7) üm- brus ja tehke see siis lahti.

Täitke paak saeketiõliga. Jälgige seejuures, et paaki ei satuks mustust, muidu võib õlidüüs ummistuda.

6.1 Vooluvõrku ühendamine

Ühendage toitejuhe sobiva pikendusjuhtme- ga. Jälgige seejuures, et pikendusjuhe sobiks kettsae võimsusega.

Kindlustage pikendusjuhe tõmbejõudude ja ettekavatsematu väljatõmbamise vastu, nagu on näidatud joonisel 12.

Ühendage pikendusjuhe nõuetekohaselt ins- talleeritud maandusega pistikupessa. Soovitame kasutada erksavärvilist (punast või kollast) juhet. See vähendab kettsaega juhusliku kahjustamise ohtu.

6.2 Sisse- ja väljalülitamine

Hoidke kettsaest mõlema käega käepidemete ümbert kinni, nagu on näidatud joonisel 13 (pöidlad käepideme all).

Vajutage sisselülitustõkist (joonis 1/5) ja hoid- ke seda all.

Lülitage kettsaag toitelüliti (joonis 1/ 6) abil sisse. Nüüd võib sisselülitustõkise vabastada. Anl_GC_EC_1935_SPK13.indb 241Anl_GC_EC_1935_SPK13.indb 241 07.05.2024 09:03:1107.05.2024 09:03:11EE

Väljalülitamine Vabastage toitelüliti (joonis 1/ 6). Sisseehitatud pidur peatab ringikäiva saeketi kiiresti. Kui Te töö katkestate, tõmmake alati võr- gupistik välja. Tähelepanu! Tõstke saagi ainult eesmisest kä- epidemest! Kui Te vooluvõrku ühendatud saagi tõstate ainult tagumisest lülituselementidega kä- epidemest, võib juhtuda, et Te vajutate kogemata üheaegselt sisselülitustõkist ja toitelülitit ning kettsaag hakkab tööle.

Mootorpidur Mootor pidurdab saeketti kohe, kui toitelüliti (joo- nis 1/6) vabastatakse või vooluvarustus katkeb. Seega vähendatakse märgatavalt järeltöötava keti põhjustatavate vigastuste ohtu. Ketipidur Ketipidur on kaitsemehhanism, mis rakendub eesmise käekaitse abil (joonis 1/2). Kui kettsaag paiskub tagasilöögi tõttu tagasi, rakendub ketipi- dur ja peatab saeketi vähem kui 0,1 sekundiga. Kontrollige regulaarselt ketipiduri funktsioneeri- mist. Selleks keerake käekaitse (joonis 1/2) ette- poole ja lülitage kettsaag lühidalt sisse. Saekett ei tohi ringi käia. Ketipiduri vabastamiseks tõmmake eesmine käe- kaitse (joonis 1/2) tagasi kuni see fi kseerub. Tähelepanu! Ärge kasutage saagi, kui kaits- eseadeldised ei funktsioneeri korralikult. Ärge püüdke ohutusse puutuvaid kaitseseadeldisi ise remontida, vaid pöörduge meie teenindusse või samasuguse kvalifi katsiooniga töökotta. Käekaitse Eesmine (samaaegselt ka ketipidur) (joonis 1/2) ja tagumine käekaitse (joonis 2/14) kaitsevad sõrmi vigastuste eest, kui saekett ülekoormuse tõttu puruneb.

7. Kettsaega töötamine

Ohutu töö tagamiseks kontrollige enne igat kasut- amist järgmisi punkte: Kettsae seisukord Kontrollige enne töö alustamist kettsae korpuse, toitejuhtme, saeketi ja plaadi kahjustusi. Ärge võt- ke mingil juhul kasutusse ilmselgelt kahjustatud seadet. Õlipaak Õlitase paagis. Kontrollige ka töötamise ajal, kas õli on piisavalt. Kettsae kahjustuste vältimiseks ärge käitage mingil juhul saagi, kui õli ei ole või kui õlitase on langenud alla miinimummärgi (joo- nis 10/B). Ühest täiest piisab 15 minuti lõikamiseks, olene- valt pausidest ja koormusest. Saekett Saeketi pingsus, lõiketerade seisukord. Mida teravam saekett on, seda kergemini ja kontrollita- vamalt saab kettsaagi kasutada. Sama kehtib ka ketipingsuse kohta. Enda turvalisuse suurenda- miseks kontrollige ka töötamise ajal iga 10 minuti tagant keti pingsust! Keti väljavenimine on eriti suur just uutel saekettidel. Ketipidur Kontrollige ketipiduri funktsioneerimist, nagu on kirjeldatud peatükis “Kaitseseadised” ja vabasta- ge see. Kaitseriietus Kandke kindlasti vastavat, tihedalt liibuvat kaits- eriietust, nagu lõikekindlad püksid, kindad ja turvajalatsid. Kuulmiskaitse ja kaitseprillid. Kandke langetus- ja metsatöödel kindlasti integ- reeritud kuulmis- ja näokaitsega kaitsekiivrit. See kaitseb allakukkuvate harude ja tagasipaiskuvate okste eest.

7.2 Õiged võtted põhiliste tööde korral

Puu langetamine (joonised 14–17) Kui puud lõikavad ja langetavad korraga kaks või enam inimest, peab vahe langetavate ja lõikavate inimeste ja puu vahel olema vähemalt langetatava puu topeltkõrguse jagu (joonis 14). Puude lange- tamisel tuleb jälgida, et ei põhjustata ohtu teistele Anl_GC_EC_1935_SPK13.indb 242Anl_GC_EC_1935_SPK13.indb 242 07.05.2024 09:03:1107.05.2024 09:03:11EE

inimestele, ei puuduta elektrijuhtmeid ja ei tekitata materiaalset kahju. Kui puu peaks elektrijuhtmega kokku puutuma, tuleb sellest koheselt teavitada pädevat energiaettevõtet. Kallakul saagides peab kettsae kasutaja olema ülevalpool langetatavat puud, kuna puu hakkab langusel mäest alla veerema või libisema (joonis 15). Enne langetamist peab olema kavandatud taga- nemistee ja see vajadusel vabaks tehtud. Tagane- mistee peab olema oletatavast kukkumissuunast diagonaalis tahapoole, nagu on näidatud joonisel 16 ( A = ohutsoon, B = kukkumissuund, C = taga- nemistee). Puu kukkumissuuna hindamisel tuleb enne lange- tamist arvesse võtta puu loomulikku kallet, suure- mate oksaharude asukohta ja tuulesuunda. Eemaldage puult mustus, kivid, lahtine koor, naelad, klambrid ja traat. Sälgu lõikamine (joonis 17) Saagige kukkumissuunda täisnurga all sälk (A), sügavusega 1/3 puu läbimõõdust, nagu on näida- tud joonisel 17. Kõigepealt tehke sälgu alumine horisontaalne lõige (1). Sellega takistatakse sa- eketi või juhtplaadi kinnikiilumist sälgu teise lõike tegemisel. Langetuslõike tegemine (joonis 17) Tehke langetuslõige vähemalt 50 mm kõrgemale kui on sälgu horisontaalne lõige. Tehke langetus- lõige (B) paralleelselt sälgu horisontaalse lõikega. Saagige langetuslõige ainult nii sügavale sisse, et alles jääb pideriba (D), mis saab toimida liigen- dina. Pideriba takistab puu pöördumist ja valesse suunda kukkumist. Ärge saagige pideriba läbi. Kui langetuslõige jõuab pideribani, peaks puu kukkuma hakkama. Kui selgub, et puu ei pruugi soovitud kukkumissuunas (C) kukkuda või kaldub see tagasi ja saekett jääb kinni, katkestage lan- getuslõige ning kasutage lõike avamiseks ja puu soovitud suunda tõukamiseks puust, plastmassist või alumiiniumist kiile. Kui puu hakkab kukkuma, võtke kettsaag lõikest, lülitage välja ja pange käest ära ning minge ka- vandatud taganemisteed pidi ohutsoonist välja. Jälgige allakukkuvaid oksi ja ärge komistage. Laasimine Selle all mõistetakse langetatud puudelt okste eemaldamist. Laasimisel jätke suuremad allapoo- le suunatud oksad, millele puu toetub, alguses lõikamata, kuni tüvi on järgatud. Eraldage väikse- mad oksad alt ülespoole ühe lõikega, vastavalt joonisele 18 (A = lõikamissuund laasimisel, B = hoidke maapinnast eemal! Jätke toetavad oksad kuni tüve järkamiseni lõikamata). Pinge all olevad oksad tuleb sae kinnikiilumise vältimiseks altpoolt ülespoole saagida. Puutüve järkamine Selle all mõistetakse langetatud puu tükkideks jaotamist. Hoolitsege selle eest, et Teil oleks kin- del jalgealune ning kehakaal jaguneks ühtlaselt mõlema jala vahel. Võimalusel tuleb tüvele panna all oksad, palgid või kiilud ja nendega toestada. Järgige lihtsa saagimise põhijuhiseid. Kui puutüvi toetub kogu pikkuses ühtlaselt, nagu on näidatud joonisel 19, saagitakse seda ülalt alla. Jälgige seejuures, et Te ei lõikaks maapinda. Kui puutüvi toetub ühele otsale, nagu on näida- tud joonisel 20, saagige kõigepealt alaküljelt 1/3 tüveläbimõõdust (A), et vältida kildude tekkimist. Seejärel tehke teine lõige ülevaltpoolt (2/3 lä- bimõõdust) esimese lõike kohalt (B) (kinnikiilumi- se vältimiseks). Kui puutüvi toetub kahele otsale, nagu on näi- datud joonisel 21, saagige kõigepealt ülemiselt küljelt 1/3 tüveläbimõõdust, et vältida kildude tekkimist (A). Seejärel tehke teine lõige altpoolt (2/3 läbimõõdust) esimese lõike kohalt (B) (kinni- kiilumise vältimiseks). Kallakutel saagides seiske alati ülevalpool puutü- ve, nagu on näidatud joonisel 15. Läbisaagimise hetkel täieliku kontrolli säilitamiseks vähendage lõike lõpus survet, tugevat haaret ja kettsae kä- epidemeid vabastamata. Jälgige, et saekett ei puudutaks maapinda. Kui lõige on valmis, oodake enne kettsae ee- maldamist, kuni saekett seisma jääb. Lülitage kettsae mootor alati välja, kui lähete puu juurest teise juurde.

Tagasilöögi all mõistetakse töötava kettsae äkilist üles- ja tagasipõrkumist. Põhjuseks on enamasti töödeldava materjali puudutamise plaadiotsaga või saeketi kinnikiilumine. Tagasilöögi korral esineb äkki suur jõud. See- pärast reageerib kettsaag enamasti kontrollima- tult. Tagajärjeks on töötaja või läheduses viibivate inimeste sageli väga rasked vigastused. Tagasi- löögi oht on eriti suur külg-, diagonaal- ja pikilõi- gete puhul, kuna siis ei saa kasutada kooretuge. Sellepärast vältige võimalusel selliseid lõikeid ja töötage eriti ettevaatlikult, kui nende vältimine ei Anl_GC_EC_1935_SPK13.indb 243Anl_GC_EC_1935_SPK13.indb 243 07.05.2024 09:03:1107.05.2024 09:03:11EE

ole võimalik! Tagasilöögioht on suurim, kui kasutate saagi plaadi otsa piirkonnas, kuna seal on kangiefekt kõige tugevam (joonis 22). Kasutage seepärast saagi alati võimalikult madalalt ja kooretoe lähed- alt (joonis 23). Tähelepanu!

Hoolitsege alati õige ketipingsuse eest!

Töötage ainult nõuetekohaselt teritatud sa- eketiga!

Ärge saagige kunagi õlast kõrgemal!

Ärge saagige kunagi plaadi ülemise ääre või otsaga!

Hoidke kettsaagi alati mõlema käega kinni!

Võimalusel kasutage toetuspunktina alati ko- oretuge. Pinge all puidu saagimine Pinge all oleva puidu saagimine nõuab erilist ettevaatlikkust! Pinge all olev puit, mis saagimi- sega pinge alt vabaneb, reageerib vahel täiesti kontrollimatult. See võib põhjustada raskeid või surmavaid vigastusi (joonised 24–26). Selliseid töid võivad teha ainult vastava etteval- mistusega spetsialistid.

8. Toitejuhtme vahetamine

Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

9. Puhastus, hooldus ja varuosade

tellimine Tähelepanu!

Tõmmake võrgupistik enne igat puhastamist välja.

Ärge kastke seadet puhastamiseks mingil juhul vette või muudesse vedelikesse.

Puhastage korrapäraselt pingutusmehhanis- mi; selleks puhuge see suruõhuga läbi või pühkige harjaga. Ärge kasutage puhastami- seks tööriistu.

Hoidke käepidemed õlist puhtad, et saaksite alati ohutult kinni hoida.

Vajadusel puhastage seadet niiske lapi ja õr- natoimelise nõudepesuvahendiga.

Kui kettsaagi ei kasutata pikemat aega, võtke ketiõli paagist välja. Kastke saekett ja juht- plaat veidikeseks ajaks õlivanni ja keerake siis õlipaberisse.

Ülemäärase sädeluse korral laske kvalifi tseeritud elektrikul süsiharju kontrollida. Tähelepanu! Süsi- harju tohib vahetada ainult kvalifi tseeritud elektrik.

Saeketi ja juhtplaadi vahetamine Juhtplaat tuleb asendada, kui

plaadi juhtsoon on kulunud.

kui plaadi otsatähik on kahjustatud või kulu- nud. Toimige nii, nagu on kirjeldatud peatükis “Juht- plaadi ja saeketi paigaldamine”! Automaatse ketiõlituse kontrollimine Juhtplaadi ja saeketi ülekuumenemise ja sellega seotud kahjustuste ennetamiseks kontrollige regulaarselt automaatse ketiõlituse funktsioneeri- mist. Selleks suunake plaadi ots siledale pinnale (laud, puu lõikepind) ja laske kettsael töötada. Kui sel ajal ilmub suurenev õlijälg, töötab auto- maatne ketiõlitus korralikult. Kui selget õlijälge ei ilmu, lugege vastavaid juhiseid peatükist „Veaot- sing“! Kui ka need juhised ei aita, pöörduge meie teenindusse või samasuguse kvalifi katsiooniga töökotta. Tähelepanu! Ärge puudutage seejuures pea- lispinda. Hoidke piisavat ohutusvahet (u 20 cm). Saeketi teritamine Efektiivne töö kettsaega on võimalik ainult siis, kui saekett on heas seisukorras ja terav. Seeläbi väheneb ka tagasilöögioht. Saekette saab teritada kõigis spetskauplustes. Ärge püüdke saeketti ise teritada, kui Teil ei ole sobivat tööriista ja vajalikku kogemust. Anl_GC_EC_1935_SPK13.indb 244Anl_GC_EC_1935_SPK13.indb 244 07.05.2024 09:03:1107.05.2024 09:03:11EE

Varuosade tellimisel on vajalikud järgmised an- dmed:

Seadme identifitseerimisnumber

10. Juhised keskkonnakaitseks ja

jäätmekäitlusse suunamiseks Kui seade enam ei tööta, suunake see nõueteko- haselt jäätmekäitlusse. Võtke toitejuhe ära, et väl- tida kuritarvitamist. Ärge pange seadet olmeprügi hulka, vaid viige see keskkonnakaitse eesmärgil elektriseadmete kogumiskohta. Aadressid ja lah- tiolekuajad saate vastavast omavalitsusest. Viige ka pakend ja kulunud tarvikute detailid ettenähtud kogumiskohtadesse.

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30˚C. Hoidke elektritööriista originaalpa- kendis. Anl_GC_EC_1935_SPK13.indb 245Anl_GC_EC_1935_SPK13.indb 245 07.05.2024 09:03:1207.05.2024 09:03:12EE

Ettevaatust! Enne veaotsingut lülitage seade välja ja ühendage võrgupistik lahti. Järgnevas tabelis on toodud vigade sümptomid ning kirjeldatakse, kuidas saate abi, kui Teie masin ei tööta enam korralikult. Kui Te selle abil ei suuda probleemi kindlaks määrata ega kõrvaldada, pöörduge teenindustöökotta. Põhjus Viga Kõrvaldamine Kettsaag ei tööta - Tagasilöögipidur on rakendunud - Puudub vooluvarustus - Pistikupesa on defektne - Pikendusjuhe on kahjustatud - Kaitse on defektne - Tõmmake käekaitse kohale tagasi - Kontrollige vooluvarustust - Proovige teist vooluallikat, vajadu- sel vahetage - Kontrollige juhet, vajadusel vaheta-

- Vahetage kaitse Kettsaag töötab kat- kendlikult - Toitejuhe on kahjustatud - Väline liikuv kontakt - sisemine liikuv kontakt - Toitelüliti on defektne - Pöörduge vastavasse töökotta - Pöörduge vastavasse töökotta - Pöörduge vastavasse töökotta - Pöörduge vastavasse töökotta Saekett on kuiv - Paagis ei ole õli - Õlipaagi sulguri õhuava on ummi- stunud - Õlikanal on ummistunud - Lisage õli - Puhastage õlipaagi sulgur - Tehke õlikanal puhtaks Ketipidur ei funktsi- oneeri - Probleem eesmise käepideme lüli- tusmehhanismiga - Pöörduge vastavasse töökotta Kett / Juhtplaat on kuum - Paagis ei ole õli - Õlipaagi sulguri õhuava on ummi- stunud - Õlikanal on ummistunud - Kett on nüri - Lisage õli - Puhastage õlipaagi sulgur - Tehke õlikanal puhtaks - Teritage ketti või vahetage see Kettsaag jõnksutab, vibreerib või ei sae korralikult. - Kett on liiga lõtv - Kett on nüri - Kett on kulunud - Saehambad on vales suunas - Seadistage ketipingsust - Teritage ketti või vahetage see - Vahetage kett - Pange saekett uuesti peale, ham- bad õiges suunas Anl_GC_EC_1935_SPK13.indb 246Anl_GC_EC_1935_SPK13.indb 246 07.05.2024 09:03:1207.05.2024 09:03:12EE

Kasutuskõlbmatuks muutunud seadmete käitlus Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse võtta. Ärge käidelge elektrilisi tööriistu ja akusid/ patareisid koos olmejäätmetega! Üksnes EL liikmesriikidele: Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning nende kohalda- misele riigi õigusaktides tuleb kasutusressursi ammendanud elektritööriistad ja vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse. Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke ain- eid, kahjustada keskkonda ja inimeste tervist. Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa- liselt, on lubatud ainult Einhell Germany AG loal. Tehniliste muudatuste õigus reserveeritud

Toode vastab standardi EN 61000-3-11 nõuetele ja jääb eriühenduste tingimuste kohaldamisalasse. See tähendab, et kasutamine igas vabalt valitud ühenduspunktis ei ole lubatud.

Ebasoodsate võrgutingimuste korral võib seade põhjustada ajutisi pingekõikumisi.

Toode on ette nähtud kasutamiseks ainult ühenduskohtades, a) mis ei ületa maksimaalset lubatud võrgutakistust Z sys = 0,3 Ω, või b) kus võrgu lubatav kestevvool on vähemalt 100 A faasi kohta.

Te peate kasutajana tagama (ja vajadusel energiavarustusettevõttest üle küsima), et ühenduspunkt, kus te soovite toodet kasutada, täidab ühte nimetatud tingimustest (a või b). Anl_GC_EC_1935_SPK13.indb 247Anl_GC_EC_1935_SPK13.indb 247 07.05.2024 09:03:1207.05.2024 09:03:12EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Juhtplaat, süsiharjad Kulumaterjal / Kuluosad* Saekett Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.Einhell-Service.com. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda kaupluse poole, kelle juurest toote soetasite. Garantiinõuete esitami- sel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi

toodet kasutada oma kommerts- või muuks ettevõtlus tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida lubab allpool nimetatud tootja oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta teie seaduslikke garanti- inõudeid. Meie garantiiteenus on teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt Euroopa Liidus ostetud, allpool nimetatud tootja toodetud

uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega. Võtke palun arvesse, et ainult ”Professio- nal” kaubamärgiga tooted on konstrueeritud ettevõtluses, käsitöönduses ja kutsetegevuses kasuta- mise otstarbel. Kõikide teiste toodete puhul garantiileping ei kehti, kui neid on kasutatud ettevõtluse, käsitöönduse, kutsetegevuse või samaväärsel otstarbel.

seadme kahjustused, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigal- duse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmisel ebaharilike keskkonna- tingimuste kätte või puuduliku hoolduse ja kontrolli tõttu;

seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine) võõrkehade (nt liiva, kivide või tolmu jne) seadmesse tungimise tagajärjel; transpordikahjud, kahjustused, mis on tekkinud jõu kasutamise või välisjõudude mõju (nt kahjustused mahakukkumise tõttu) tagajärjel;

kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel. Näiteks mõjub akudele ja akupakkidele loomulik kulumine ja need on konstruktsioonist tingituna ette nähtud piiratud tsüklite arvu jaoks. Kulumist mõjutavad eelkõige nõutavad koormused, laadimiskiirused, ent ka kokkupuude kuumuse, külma, vibratsioo- ni ja löökidega.

4. Garantiiaeg on kaks aastat ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb

esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See keh- tib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.Einhell-Service.com. Ho-

idke oma seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifi tseerimise võimaluse ebapiisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

6. Kui olete seadme viinud mõnda muusse Euroopa Liidu liikmesriiki kui riik, kus seadme ostsite,

täidame garantii sealse teeninduspartneri kaudu. Euroopa Liidust väljaviimisel garantiinõudeõigus puudub. Enesestmõistetavalt kõrvaldame seadmel ka neid defekte, mis ei käi garantii alla või kui garantiiaeg on läbi, kuid sel juhul tuleb Teil kulud tasuda. Selleks saatke seade meie teeninduse. Kulu-/tarbe- ja puu- duolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele. Anl_GC_EC_1935_SPK13.indb 249Anl_GC_EC_1935_SPK13.indb 249 07.05.2024 09:03:1207.05.2024 09:03:12Tom Wei/Product-Management Andreas Weichselgartner/General-Manager
