BEDIENUNGSANLEITUNG GCEC 1935 EINHELL

GC-EC 1935 Art.-Nr.: 45.012.20 I.-Nr.: 21024

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! WARNUNG Lesen Sie alle Sicherheitshin- weise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elek- trowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Erklärung der Symbole auf dem Gerät (Bild 27):

1. Gebrauchsanweisung lesen

2. Augenschutz tragen

3. Gehörschutz tragen

4. Das Gerät nicht dem Regen aussetzen

5. Stecker sofort vom Netz trennen, wenn die

Leitung beschädigt oder durchtrennt wurde

6. Maximale Schnittlänge / Kettengeschwindig-

7. Rückschlag kann zu tödlichen Schnittverlet-

8. Kettensäge immer mit beiden Händen fest-

9. Kettenbremse vor Inbetriebnahme entriegeln!

2. Gerätebeschreibung und

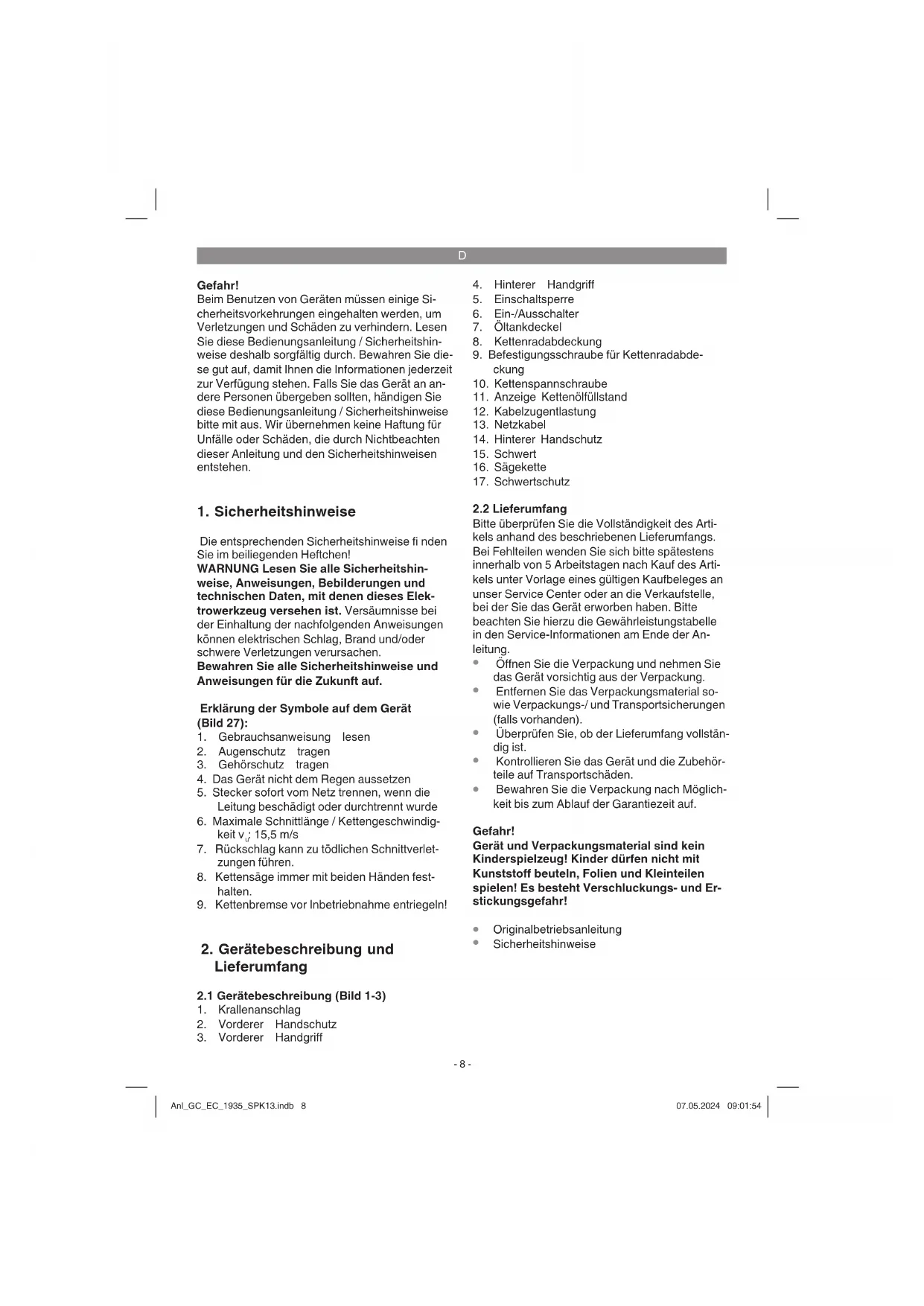

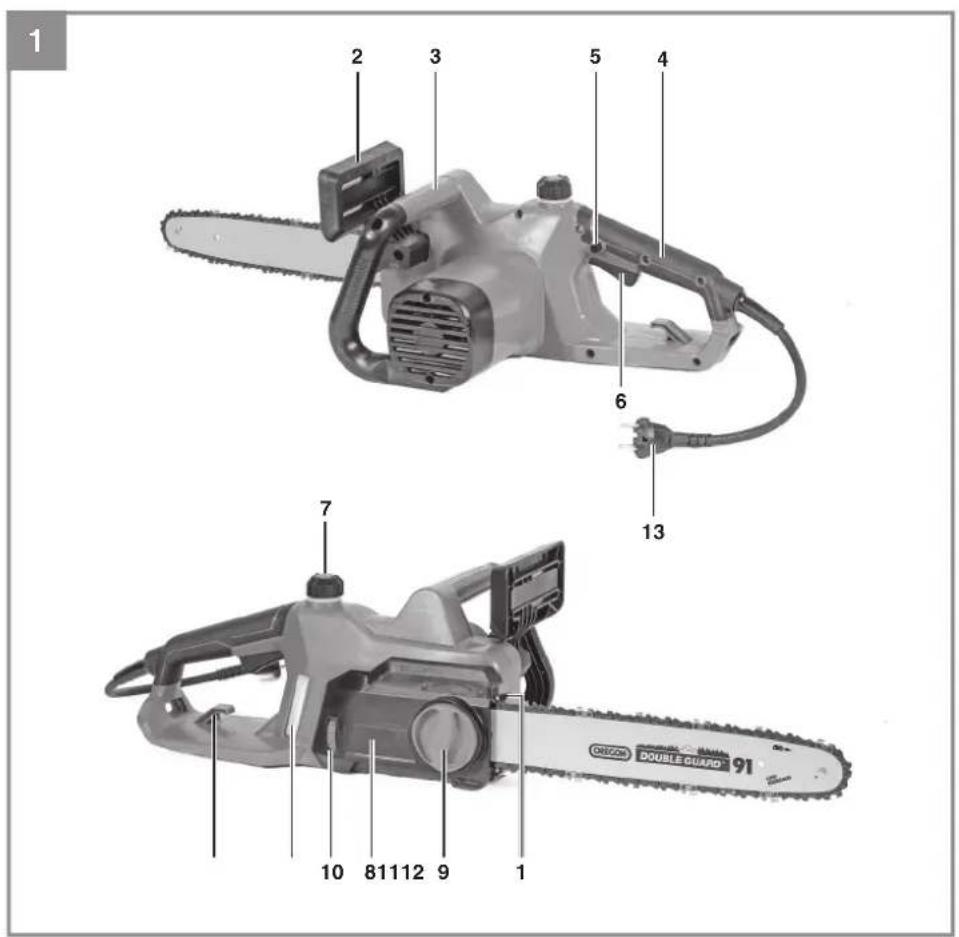

2.1 Gerätebeschreibung (Bild 1-3)

2. Vorderer Handschutz

8. Kettenradabdeckung

9. Befestigungsschraube für Kettenradabde-

10. Kettenspannschraube

11. Anzeige Kettenölfüllstand

12. Kabelzugentlastung

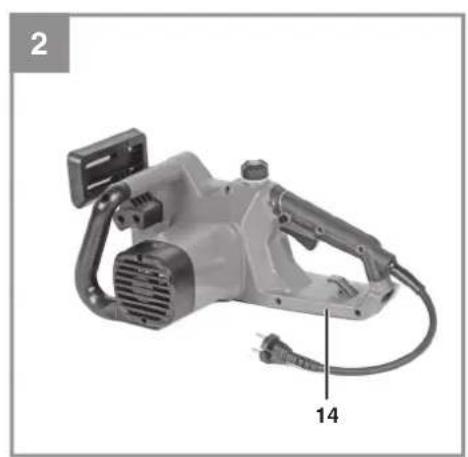

14. Hinterer Handschutz

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Die Kettensäge ist zum Fällen von Bäumen sowie zum Sägen von Stämmen, Ästen, Holzbalken, Brettern, usw. vorgesehen und kann für Quer- und Längsschnitte verwendet werden. Sie ist nicht geeignet zum Sägen von anderen Materialien als Holz. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Schwertlänge: ........................................ 350 mm Schnittlänge max.: .................................. 325 mm Schnittgeschwindigkeit bei Nenndrehzahl: ...................................15,5 m/s Öltank-Füllmenge: .....................................160 ml Gewicht mit Schwert+Kette: ........................4,8 kg Schutzklasse: ................................................ II/

...................................... 2,41 dB Schallleistungspegel garantiert L

........... 108 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust be- wirken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841-1 und EN 62841-4-1 . Handgriff unter Last Schwingungsemissionswert vorderer Handgriff

Schwingungsemissionswert hinterer Handgriff

Unsicherheit K = 1,5 m/s

Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert können auch zu einer vorläufigen Einschät- zung der Belastung verwendet werden. Ein Warnhinweis:

Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benut- zung des Elektrowerkzeugs von den Angabe- werten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werk- stück bearbeitet wird.

Versuchen Sie, die Belastung durch Vibratio- nen und Geräusche so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verrin- gerung der Vibrationsbelastung sind das Tra- gen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeits- zeit. Dabei sind alle Anteile des Betriebszyk- lus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet Anl_GC_EC_1935_SPK13.indb 9Anl_GC_EC_1935_SPK13.indb 9 07.05.2024 09:01:5507.05.2024 09:01:55D

ist, und solche, in denen es zwar eingeschal- tet ist, aber ohne Belastung läuft). Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä- ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Tragen Sie Handschuhe.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen. Warnung! Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen. Schließen Sie die Kettensäge erst an das Strom- netz an, wenn diese vollständig montiert ist und die Kettenspannung eingestellt ist. Tragen Sie immer Schutzhandschuhe, wenn Sie Arbeiten an der Kettensäge vornehmen, um Verletzungen zu vermeiden.

5.1 Montage von Schwert und Sägekette

Packen Sie alle Teile sorgfältig aus überprü- fen Sie diese auf Vollständigkeit (Abb. 2-3).

Befestigungsschraube für Kettenradabde- ckung lösen (Abb. 4).

Kettenradabdeckung abnehmen (Abb. 5).

Kette wie abgebildet in die umlaufende Nut des Schwertes legen (Abb. 6b/Pos. A).

Schwert und Kette wie abgebildet in die Auf- nahme der Kettensäge einlegen (Abb. 6a und 6b). Dabei die Kette um das Ritzel (Abb. 6a und 6b/ Pos. B) führen.

Kettenradabdeckung anbringen und mit Be- festigungsschraube befestigen (Abb. 7). Ach- tung! Befestigungsschraube erst nach den Einstellen der Kettenspannung (Siehe Punkt 5.2) endgültig festschrauben.

5.2 Spannen der Sägekette

Warnung! Vor Überprüfung und Einstellarbeiten immer den Netzstecker ziehen. Tragen Sie stets Schutzhandschuhe, wenn Sie Arbeiten an der Kettensäge vornehmen, um Verletzungen zu vermeiden.

Befestigungsschraube für Kettenradabde- ckung einige Umdrehungen lösen (Abb. 4).

Kettenspannung mit der Kettenspannschrau- be einstellen (Abb. 8). Rechtsdrehen erhöht die Kettenspannung, Linksdrehen verringert die Kettenspannung. Die Sägekette ist richtig gespannt, wenn sie in der Mitte des Schwer- tes um ca. 3-4mm angehoben werden kann (Abb. 9).

Befestigungsschraube für Kettenradabde- ckung festschrauben (Abb. 7). Gefahr! Alle Kettenglieder müssen ordnungs- gemäß in der Führungsnut des Schwertes liegen. Hinweise zum Spannen der Kette: Die Sägekette muss richtig gespannt sein, um einen sicheren Betrieb zu gewährleisten. Sie erkennen die optimale Spannung, wenn die Sä- gekette in der Mitte des Schwertes um 3-4 mm abgehoben werden kann. Da sich die Sägekette durch das Sägen erhitzt und dadurch ihre Länge verändert, überprüfen Sie bitte alle 10min die Kettenspannung und re- gulieren Sie diese bei Bedarf. Das gilt besonders für neue Sägeketten. Entspannen Sie nach abge- schlossener Arbeit die Sägekette, weil sich diese beim Abkühlen verkürzt. Damit verhindern Sie, dass die Kette Schaden nimmt.

5.3 Sägekettenschmierung

Warnung! Vor Überprüfung und Einstellarbeiten immer den Netzstecker ziehen. Tragen Sie stets Schutzhandschuhe, wenn Sie Arbeiten an der Kettensäge vornehmen, um Verletzungen zu vermeiden. Hinweis! Betreiben Sie die Kette niemals ohne Sägekettenöl! Die Benutzung der Kettensäge ohne Sägekettenöl oder bei einem Ölstand un- terhalb der Minimum-Markierung (Abb.10/Pos.B) führt zur Beschädigung der Kettensäge! Hinweis! Temperaturverhältnisse beachten: Unterschiedliche Umgebungstemperaturen erfordern Schmiermittel mit einer höchst unter- schiedlichen Viskosität. Bei niedrigen Tempera- turen benötigen Sie dünnfl üssige Öle (niedrige Viskosität) um einen ausreichenden Schmierfi lm zu erzeugen. Wenn Sie nun dasselbe Öl im Som- mer verwenden, würde dieses alleine durch die höheren Temperaturen weiter verfl üssigt. Dadurch Anl_GC_EC_1935_SPK13.indb 10Anl_GC_EC_1935_SPK13.indb 10 07.05.2024 09:01:5507.05.2024 09:01:55D

kann der Schmierfi lm abreißen, die Kette würde überhitzt werden und kann Schaden nehmen. Da- rüber hinaus verbrennt das Schmieröl und führt zu einer unnötigen Schadstoff belastung. Öltank befüllen:

Sägekette auf ebener Fläche abstellen.

7) reinigen und diesen anschließend öffnen.

Tank mit Säge Kettenöl befüllen. Achten Sie dabei darauf, dass kein Schmutz in den Tank gelangt, damit die Öldüse nicht verstopft.

Öltankdeckel schließen.

6.1 Anschluss an die Stromversorgung

Netzkabel an ein geeignetes Verlängerungs- kabel anschließen. Achten Sie darauf, dass das Verlängerungskabel für die Leistung der Kettensäge ausgelegt ist.

Verlängerungskabel wie in Abb. 12 dargestellt gegen Zugkräfte und versehentliches Abste- cken sichern.

Verlängerungskabel an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an- schließen. Wir empfehlen die Verwendung eines signalfar- benen Kabels (rot oder gelb). Das verringert die Gefahr des versehentlichen Beschädigens durch die Kettensäge.

6.2 Ein-/Ausschalten

Kettensäge mit beiden Händen an den Grif- fen wie in Abb. 13 dargestellt festhalten (Dau- men unter den Handgriff).

Einschaltsperre (Abb. 1/Pos. 5) drücken und halten.

Kettensäge mit Ein-/Ausschalter (Abb. 1/Pos.

6) einschalten. Die Einschaltsperre kann jetzt

wieder losgelassen werden. Ausschalten Ein-/Ausschalter (Abb. 1/Pos. 6) loslassen. Die eingebaute Bremse bringt die umlaufende Sägekette innerhalb kürzester Zeit zum Stehen. Ziehen Sie stets den Netzstecker, wenn Sie die Arbeit unterbrechen. Warnung! Tragen Sie die Säge nur am vorderen Handgriff ! Wenn Sie die angeschlossene Säge nur am hinteren Griff mit den Schaltelementen tragen, kann es passieren, dass Sie versehentlich gleichzeitig die Einschaltsperre und den Ein-/ Ausschalter betätigen, und die Kettensäge an- läuft.

6.3 Schutzvorrichtungen

Motorbremse Der Motor bremst die Sägekette ab, sobald der Ein- /Ausschalter (Abb.1/Pos.6) losgelassen oder die Stromzufuhr unterbrochen wurde. Dadurch wird die Gefahr einer Verletzung durch eine nach- laufende Kette deutlich gesenkt. Kettenbremse Die Kettenbremse ist ein Schutzmechanismus, der über den vorderen Handschutz (Abb.1/Pos.2) ausgelöst wird. Wenn die Kettensäge durch einen Rückschlag zurückgeschleudert wird, löst die Kettenbremse aus und stoppt die Sägekette in weniger als 0,1 Sekunden. Prüfen Sie regelmäßig die Funktion der Ketten- bremse. Klappen Sie dazu den vorderen Hand- schutz (Abb.1/Pos.2) nach vorne und schalten Sie die Kettensäge kurz ein. Die Sägekette darf nicht anlaufen. Ziehen Sie den vorderen Handschutz (Abb.1/ Pos.2) zurück, bis dieser einrastet, um die Ketten- bremse zu lösen. Gefahr! Benutzen Sie die Säge nicht, wenn die Schutzeinrichtungen nicht einwandfrei funktio- nieren. Versuchen Sie nicht, sicherheitsrelevante Schutz- einrichtungen selbst zu reparieren, sondern wenden Sie sich an unseren Service oder eine ähnlich qualifi zierte Werkstatt. Handschutz Der vordere Handschutz (zugleich Kettenbremse) (Abb. 1/Pos.2) und der hintere Handschutz (Abb. 2/Pos. 14) schützen die Finger vor Verlet- zungen durch den Kontakt mit der Sägekette, falls diese durch Überlastung reißt. Anl_GC_EC_1935_SPK13.indb 11Anl_GC_EC_1935_SPK13.indb 11 07.05.2024 09:01:5507.05.2024 09:01:55D

7. Arbeiten mit der Kettensäge

Überprüfen Sie vor jedem Einsatz folgende Punk- te, um sicher arbeiten zu können: Zustand der Kettensäge Untersuchen Sie die Kettensäge vor Beginn der Arbeiten auf Beschädigungen am Gehäuse, dem Netzkabel, der Sägekette und dem Schwert. Neh- men Sie niemals ein off ensichtlich beschädigtes Gerät in Betrieb. Ölbehälter Füllstand des Ölbehälters. Überprüfen Sie auch während der Arbeit, ob immer ausreichend Öl vorhanden ist. Betreiben Sie die Säge nie, wenn kein Öl vorhanden oder der Ölstand unter die min-Markierung gesunken ist (Abb. 10/ Pos. B), um eine Beschädigung der Kettensäge zu vermeiden. Eine Füllung reicht im Schnitt für 15 Minuten, abhängig von den Pausen und der Belastung. Sägekette Spannung der Sägekette, Zustand der Schnei- den. Je schärfer die Sägekette ist, umso leichter und kontrollierbarer lässt sich die Kettensäge be- dienen. Das Gleiche gilt für die Kettenspannung. Überprüfen Sie auch während der Arbeit alle 10 Minuten die Kettenspannung, um Ihre Sicherheit zu erhöhen! Besonders neue Sägeketten neigen zu erhöhter Ausdehnung. Kettenbremse Prüfen Sie die Funktion der Kettenbremse wie im Kapitel „Schutzvorrichtungen“ beschrieben und lösen Sie sie. Schutzkleidung Tragen Sie unbedingt die entsprechende, eng an- liegende Schutzkleidung wie Schnittschutzhose, Handschuhe und Sicherheitsschuhe. Gehörschutz und Schutzbrille. Tragen Sie bei Fäll- und Waldarbeiten unbedingt einen Schutzhelm mit integriertem Gehör und Gesichtsschutz. Dieser bietet Schutz vor herab- fallenden Ästen und zurückschlagenden Zweigen.

7.2 Erläuterung der richtigen Vorgehenswei-

se bei grundlegenden Arbeiten Baum fällen (Abb. 14-17) Wird von zwei oder mehreren Personen gleich- zeitig zugeschnitten und gefällt, so sollte der Ab- stand zwischen den fällenden und zu schneiden- den Personen mindestens die doppelte Höhe des zu fällenden Baumes betragen (Abb.14). Beim Fällen von Bäumen ist darauf zu achten, dass andere Personen keiner Gefahr ausgesetzt, keine Versorgungsleitungen getroff en und keine Sach- schäden verursacht werden. Sollte ein Baum mit einer Versorgungsleitung in Berührung kommen, so ist das zuständige Energieversorgungsunter- nehmen sofort in Kenntnis zu setzen. Bei Sägearbeiten am Hang muss sich der Bedie- ner der Kettensäge im Gelände oberhalb des zu fällenden Baumes aufhalten, da der Baum nach dem Fällen bergab rollen oder rutschen wird (Abb.15). Vor dem Fällen muss ein Fluchtweg geplant und wenn nötig frei gemacht werden. Der Fluchtweg muss von der erwarteten Falllinie aus schräg nach hinten wegführen, wie in der Abbildung 16 dargestellt (A=Gefahrenzone, B= Fallrichtung, C=Fluchtbereich). Vor dem Fällen ist die natürliche Neigung des Baumes, die Lage größerer Äste und die Wind- richtung in Betracht zu ziehen, um die Fallrichtung des Baumes beurteilen zu können. Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht sind vom Baum zu entfernen. Kerbschnitt setzen (Abb. 17) Sägen Sie im rechten Winkel zur Fallrichtung eine Kerbe (A) mit einer Tiefe von 1/3 des Baumdurch- messers, wie in Abbildung 17 gezeigt. Zuerst den unteren waagrechten Kerbschnitt (1) durchführen. Dadurch wird das Einklemmen der Sägekette oder der Führungsschiene beim Setzen des zwei- ten Kerbschnitts vermieden. Fällschnitt setzen (Abb. 17) Den Fällschnitt mindesten 50 mm über den waag- rechten Kerbschnitt ansetzen. Den Fällschnitt (B) parallel zum waagrechten Kerbschnitt ausführen. Den Fällschnitt nur so tief einsägen, dass noch ein Steg (Fällleiste) (D) stehen bleibt, der als Scharnier wirken kann. Der Steg verhindert, dass sich der Baum dreht und in die falsche Richtung fällt. Sägen Sie den Steg nicht durch. Bei Annähe- rung des Fällschnitts an den Steg sollte der Baum zu fallen beginnen. Wenn sich zeigt, dass der Anl_GC_EC_1935_SPK13.indb 12Anl_GC_EC_1935_SPK13.indb 12 07.05.2024 09:01:5607.05.2024 09:01:56D

Baum möglicherweise nicht in die gewünschte Fallrichtung (C) fällt oder sich zurück neigt und die Sägekette festklemmt, den Fällschnitt unter- brechen und zur Öff nung des Schnitts und zum Umlegen des Baumes in die gewünschte Falllinie Keile aus Holz, Kunststoff oder Aluminium ver- wenden. Wenn der Baum zu fallen beginnt, die Kettensäge aus dem Schnitt entfernen, ausschalten, ablegen und den Gefahrenbereich über den geplanten Fluchtweg verlassen. Auf herunterfallende Äste achten und nicht stolpern. Entasten Hierunter versteht man das Abtrennen der Äste vom gefällten Baum. Beim Entasten größere nach unten gerichtete Äste, die den Baum stützen, vorerst stehen lassen bis der Stamm zersägt ist. Kleinere Äste gemäß der Abbildung 18 (A=Schnittrichtung beim Entasten, B=Vom Boden fernhalten! Unterstützende Äste stehen lassen, bis der Stamm zersägt wird) von unten nach oben mit einem Schnitt trennen. Äste die unter Spannung stehen, sollten von unten nach oben gesägt werden, um ein Einklemmen der Säge zu vermeiden. Baumstamm ablängen Hierunter versteht man das Teilen des gefällten Baumes in Abschnitte. Achten Sie auf Ihren si- cheren Stand und die gleichmäßige Verteilung Ih- res Körpergewichts auf beide Füße. Falls möglich sollte der Stamm durch Äste, Balken oder Keile unterlegt und gestützt sein. Folgen Sie den einfa- chen Anweisungen für leichtes Sägen. Wenn die gesamte Länge des Baumstammes gleichmäßig aufl iegt, wie in Abbildung 19 gezeigt, wird von oben her gesägt. Achten Sie dabei dar- auf nicht in den Boden zu schneiden. Wenn der Baumstamm an einem Ende aufl iegt, wie in Abbildung 20 gezeigt, zuerst 1/3 des Stammdurchmessers von der Unterseite her sä- gen (A) um Splittern zu vermeiden. Den zweiten Schnitt von oben (2/3 Durchmesser) auf Höhe des ersten Schnitts durchführen (B) (um Einklem- men zu vermeiden). Wenn der Baumstamm an beiden Enden aufl iegt, wie in Abbildung 21 gezeigt, zuerst 1/3 Stamm- durchmessers von der Oberseite her sägen um Splittern zu vermeiden (A). Den zweiten Schnitt von unten (2/3 Durchmesser) auf Höhe des ers- ten Schnitts (B) (um Einklemmen zu vermeiden) durchführen. Bei Sägearbeiten am Hang stets oberhalb des Baumstammes stehen, wie in Abbildung 15 ge- zeigt. Um im Moment des Durchsägens die volle Kontrolle zu behalten, gegen Ende des Schnitts den Anpressdruck reduzieren, ohne den festen Griff an den Handgriff en der Kettensäge zu lösen. Darauf achten, dass die Sägekette nicht den Bo- den berührt. Nach Fertigstellung des Schnitts den Stillstand der Sägekette abwarten, bevor man die Kettensäge dort entfernt. Den Motor der Ketten- säge immer ausschalten, bevor man von Baum zu Baum wechselt.

Unter dem Rückschlag versteht man das plötz- liche Hoch- und Zurückschlagen der laufenden Kettensäge. Die Ursachen sind meist das Berüh- ren des Werkstücks mit der Schwertspitze oder das Verklemmen der Sägekette. Bei einem Rückschlag treten unvermittelt große Kräfte auf. Daher reagiert die Kettensäge meist unkontrolliert. Die Folge sind oft schwerste Verlet- zung beim Arbeiter oder Personen im Umfeld. Besonders bei seitlichen Schnitten, Schräg- und Längsschnitten ist die Gefahr eines Rückschlags besonders groß, weil der Krallenanschlag nicht eingesetzt werden kann. Vermeiden Sie daher nach Möglichkeit solche Schnitte und arbeiten Sie besonders vorsichtig, wenn sie sich nicht ver- meiden lassen! Die Gefahr eines Rückschlages ist am größten, wenn Sie die Säge im Bereich der Schwertspitze ansetzen, weil dort die Hebelwirkung am stärks- ten ist (Abb. 22). Setzen Sie die Säge daher im- mer möglichst fl ach und nahe am Krallenschlag an (Abb.23). Warnung!

Achten Sie immer auf die richtige Ketten- spannung!

Benutzen Sie nur einwandfreie Kettensägen!

Arbeiten Sie nur mit einer vorschriftsmäßig geschärften Sägekette!

Sägen Sie nie über Schulterhöhe!

Sägen Sie nie mit der Oberkante oder Spitze des Schwertes!

Halten Sie die Kettensäge immer fest mit bei- den Händen!

Nutzen Sie wenn möglich immer den Krallen- anschlag als Hebelpunkt Anl_GC_EC_1935_SPK13.indb 13Anl_GC_EC_1935_SPK13.indb 13 07.05.2024 09:01:5607.05.2024 09:01:56D

Sägen von Holz unter Spannung Das Sägen von Holz, das unter Spannung steht, erfordert besondere Vorsicht! Unter Spannung stehendes Holz, das durch Sägen von der Span- nung befreit wird, reagiert bisweilen völlig unkon- trolliert. Das kann zu schwersten bis zu tödlichen Verletzung führen (Abb.24-26). Solche Arbeiten dürfen nur von ausgebildeten Fachleuten ausgeführt werden.

Netzanschlussleitung Gefahr! Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qua- lifi zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

9. Reinigung, Wartung und

Ersatzteilbestellung Gefahr!

Vor jeder Reinigung Netzstecker ziehen.

Tauchen Sie das Gerät zur Reinigung keines- falls in Wasser oder andere Flüssigkeiten.

Reinigen Sie regelmäßig den Spannmecha- nismus, indem Sie ihn mit Druckluft ausbla- sen oder mit einer Bürsten säubern. Verwen- den Sie keine Werkzeuge zum Reinigen.

Halten Sie die Griffe ölfrei, damit Sie immer sicheren Halt haben.

Reinigen Sie das Gerät bei Bedarf mit einem feuchtem Tuch und gegebenenfalls mit einem milden Spülmittel.

Wird die Kettensäge über einen längeren Zeitraum nicht genutzt, so entfernen Sie das Kettenöl aus dem Tank. Legen Sie die Säge- kette und das Schwert kurz in ein Ölbad und wickeln Sie es danach in Ölpapier.

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft über- prüfen. Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

Sägekette und Schwert auswechseln Das Schwert muss erneuert werden, wenn

die Führungsnut des Schwerts abgenutzt ist.

das Stirnrad im Schwert beschädigt oder ab- genutzt ist. Gehen Sie hierzu wie in Kapitel „Montage von Schwert und Sägekette“ vor! Prüfen der automatischen Kettenschmierung Überprüfen Sie regelmäßig die Funktion der auto- matischen Kettenschmierung, um einer Überhit- zung und damit verbundenen Beschädigung von Schwert und Sägekette vorzubeugen. Richten Sie dazu die Schwertspitze gegen eine glatte Oberfl äche (Brett, Anschnitt eines Baumes) und lassen Sie die Kettensäge laufen. Wenn sich während dieses Vorgangs eine zuneh- mende Ölspur zeigt, arbeitet die automatische Kettenschmierung einwandfrei. Zeigt sich keine deutliche Ölspur, lesen Sie bitte die entsprechen- den Hinweise im Kapitel „Fehlersuche“! Wenn auch diese Hinweise nicht helfen, wenden Sie sich an unseren Service oder eine ähnlich qualifi - zierte Werkstatt. Gefahr! Berühren Sie dabei nicht die Oberfl äche. Halten Sie einen ausreichenden Sicherheitsab- stand (ca. 20 cm) ein. Schärfen der Sägekette Ein eff ektives Arbeiten mit der Kettensäge ist nur möglich, wenn die Sägekette in gutem Zustand und scharf ist. Dadurch verringert sich auch die Gefahr eines Rückschlages. Die Sägekette kann bei jedem Fachhändler nach- geschliff en werden. Versuchen Sie nicht, die Sä- gekette selbst zu schärfen, wenn Sie nicht über ein geeignetes Werkzeug und die notwendige Erfahrung verfügen.

9.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info Anl_GC_EC_1935_SPK13.indb 14Anl_GC_EC_1935_SPK13.indb 14 07.05.2024 09:01:5607.05.2024 09:01:56D

10. Hinweise zu Umweltschutz /

Entsorgung Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu, wenn es einmal ausgedient hat. Trennen Sie das Netzkabel ab, um Missbrauch zu vermeiden. Entsorgen Sie das Gerät nicht über den Hausmüll, sondern geben Sie es im Interes- se des Umweltschutzes an einer Sammelstelle für Elektrogeräte ab. Ihre zuständige Kommune informiert Sie gerne über Adressen und Öff nungs- zeiten. Geben Sie auch Verpackungsmaterialien und abgenutzte Zubehörteile an den vorgesehenen Sammelstellen ab.

Lagern Sie das Gerät und dessen Zubehör an ei- nem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lager- temperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Gerät in der Originalverpackung auf. Anl_GC_EC_1935_SPK13.indb 15Anl_GC_EC_1935_SPK13.indb 15 07.05.2024 09:01:5707.05.2024 09:01:57D

Gefahr! Vor der Fehlersuche ausschalten und Netzstecker ziehen. Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe schaff en können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseiti- gen können, wenden Sie sich an Ihre Service-Werkstatt. Ursache Fehler Abhilfe Kettensäge funktio- niert nicht - Rückschlagbremse ausgelöst - Keine Stromversorgung - Steckdose defekt - Stromverlängerungskabel beschädigt - Sicherung defekt - Handschutz in Positon zurückziehen - Stromversorgung überprüfen - Andere Stromquelle probieren, ge- gebenenfalls wechseln - Kabel überprüfen, gegebenenfalls wechseln - Sicherung wechseln Kettensäge arbeitet intermittierend - Stromkabel beschädigt - Externer Wackelkontakt - interner Wackelkontakt - Ein-/Ausschalter defekt - Fachwerkstatt aufsuchen - Fachwerkstatt aufsuchen - Fachwerkstatt aufsuchen - Fachwerkstatt aufsuchen Sägekette trocken - Kein Öl im Tank - Entlüftung im Öltankverschluss ver- stopft - Ölausfl usskanal verstopft - Öl nachfüllen - Öltankverschluss reiningen - Ölausfl usskanal frei machen Kettenbremse funk- tioniert nicht - Problem mit Schaltmechanismus im vorderen Handschutz - Fachwerkstatt aufsuchen Kette/Führungs- schiene heiß - Kein Öl im Tank - Entlüftung im Öltankverschluss ver- stopft - Ölausfl usskanal verstopft - Kette stumpf - Öl nachfüllen - Öltankverschluss reiningen - Ölausfl usskanal frei machen - Kette nachschleifen oder ersetzen Kettensäge rupft, vibriert oder sägt nicht richtig - Kettenspannung zu locker - Kette stumpf - Kette verschlissen - Sägezähne zeigen in die falsche Richtung - Kettenspannung einstelllen - Kette nachschleifen oder ersetzen - Kette ersetzen - Sägekette neu montieren mit Zäh- nen in korrekter Richtung Anl_GC_EC_1935_SPK13.indb 16Anl_GC_EC_1935_SPK13.indb 16 07.05.2024 09:01:5707.05.2024 09:01:57D

Nur für EU-Länder Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer ge- trennten Sammlung zugeführt werden muss. Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von Ihrer Stadt- bzw. Kommunalverwaltung erhalten. Auch Vertreiber mit einer Verkaufsfl äche für Elektro- und Elektronikgeräte von mindestens 400 Qua- dratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfl äche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpfl ichtet unentgeltlich alte Elektro- und Elektronikgeräte zu- rückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funk- tionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem Vertrieb unter Verwendung von Fern kommunikations mitteln gelten als Verkaufsfl ächen des Vertreibers alle Lager- und Versandfl ächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemög- lichkeiten vor Ort. Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben. Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie die- sem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und führen diese einer separaten Sammlung zu. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig. Technische Änderungen vorbehalten

Wichtiger Hinweis zum Stromanschluss Das Gerät unterfällt der Norm EN 61000-3-11, d. h. es ist nicht für den Gebrauch in Wohnbereichen, in denen die Stromversorgung über ein öffentliches Niederspannungs-Versorgungssystem erfolgt, vorgesehen, weil es dort bei ungünstigen Netzverhältnissen Störungen verursachen kann (Span- nungsschwankungen). In Industriegebieten oder anderen Bereichen, in denen die Stromversorgung nicht über ein öffentliches Niederspannungs-Versorgungssystem erfolgt, kann das Gerät verwendet werden.

Das Produkt ist ausschließlich zur Verwendung an Anschlußpunkten vorgesehen, die eine Dauer- strombelastbarkeit des Netzes von mindestens 100 A je Phase haben.

Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungs- unternehmen, daß Ihr Anschlußpunkt, an dem Sie das Produkt betreiben möchten, genannte Anfor- derung erfüllt. Anl_GC_EC_1935_SPK13.indb 17Anl_GC_EC_1935_SPK13.indb 17 07.05.2024 09:01:5707.05.2024 09:01:57D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Schwert, Kohlebürsten Verbrauchsmaterial/ Verbrauchsteile* Sägekette Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu- melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_GC_EC_1935_SPK13.indb 18Anl_GC_EC_1935_SPK13.indb 18 07.05.2024 09:01:5807.05.2024 09:01:58D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die an- gegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die

dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsan- sprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Uni-

on erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt der Ausschluss für den gewerblichen, handwerklichen oder berufl ichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerech- ter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und War- tung entstanden sind.

Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ….) Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sons- tigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt. Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

4. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor

Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.

Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Ge- rät zurück.

6. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem

Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner. Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garan- tieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung. Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland) Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar Anl_GC_EC_1935_SPK13.indb 19Anl_GC_EC_1935_SPK13.indb 19 07.05.2024 09:01:5807.05.2024 09:01:58D
