322HD60 - Põõsasaagid HUSQVARNA - Tasuta kasutusjuhend

Toote tüüp	Hekilõikur
Bränd	Husqvarna
Mudel	322HD60
Silindri maht (cm³)	21,7
Tühikäigu pöörded (p/min)	2 900
Maksimaalsed pöörded (p/min)	9 000
Maksimaalne võimsus (kW/hj p/min)	0,6 / 0,8 at 7 800
Kütusepaagi maht (L)	0,3
Kaal ilma kütuseta (kg)	5,2
Lõiketera tüüp	Kahepoolne
Lõikepikkus (mm)	600
Lõikekiirus (lõiget/min)	4 400
Süüteküünal	HQT-4 672201, vahe 0,5 mm
Garanteeritud helivõimsuse tase LWA (dB(A))	101
Helirõhutase kõrva juures (dB(A))	92
Vibratsioon ees/taga (m/s²)	4,4 / 4,3
Katalüsaatoriga summutiga	Jah
Kütus	Pliivaba bensiini (min 90 RON) ja kahetaktilise õli segu 50:1
Ohutusseadmed	Päästikulukk, tagasilöögikaitse, seiskamislüliti, transpordikaitse
Regulaarne hooldus	Õhufiltri puhastamine, käigukasti ja lõiketerade määrimine, küünla kontrollimine, jahutussüsteemi puhastamine
Transport ja ladustamine	Tühjendage kütus, pange transpordikaitse peale, kinnitage seade

Korduma kippuvad küsimused - 322HD60 HUSQVARNA

Millist kütust kasutada Husqvarna 322HD60 jaoks?

Kasutage pliivaba bensiini (min 90 RON/87 AKI) ja kvaliteetse kahetaktilise õli segu vahekorras 50:1 (2%). Husqvarna soovitab optimaalse jõudluse jaoks oma kahetaktilist õli.

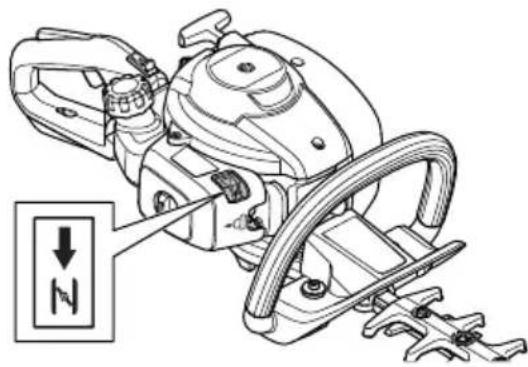

Kuidas käivitada hekilõikurit, kui mootor on külm?

Tõmmake õhuklapp, pumbake 6 korda kütusepirni, asetage seade põrandale, tõmmake aeglaselt starterit kuni takistuseni, seejärel tugevalt. Mootor käivitub, viige õhuklapp tagasi algasendisse.

Kui tihti tuleb õhufiltrit puhastada?

Puhastage õhufiltrit regulaarselt, tolmusetes tingimustes sagedamini. Vahetage see välja, kui see on kahjustatud. Puhas filter väldib käivitusprobleeme ja võimsuse kadu.

Kuidas määrida 322HD60 lõiketerasid?

Kasutage Husqvarna spetsiaalset määret käigukasti määrdeühendusel. Lõiketerade puhul puhastage neid enne ja pärast kasutamist ning määrige enne pikaajalist hoiustamist.

Mida teha, kui lõiketera ei pöörle või pöörleb aeglaselt?

Seisake mootor, eemaldage küünlakork. Puhastage lõiketerad prahist, viilige jämedused ja määrige. Kontrollige, kas lõiketera pole kahjustatud; vajadusel vahetage see välja.

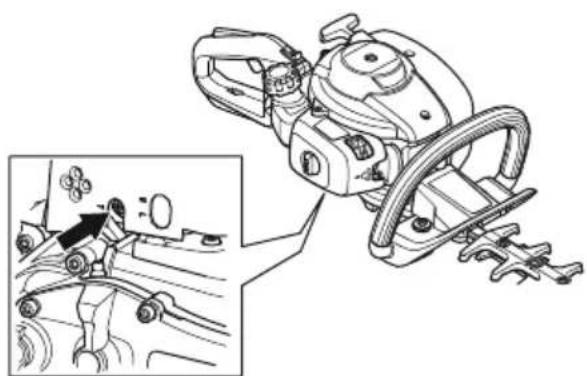

Kuidas reguleerida tühikäigu pöördeid?

Puhastage õhufilter, käivitage mootor, keerake tühikäigu kruvi T päripäeva, kuni lõiketera liigub, siis vastupäeva kuni lõiketera seiskumiseni. Lõiketera ei tohi tühikäigul liikuda.

Milliseid kaitsevahendeid soovitatakse?

Kandke kõrvaklappe, kaitseprille, kindaid, libisemiskindlaid saapaid, pikki pükse ja pikki varrukaid. Hoidke esmaabikomplekt käeulatuses.

Kuidas hoida hekilõikurit pikema aja jooksul?

Tühjendage kütusepaak, puhastage seade, kinnitage transpordikaitse, eemaldage küünlakork, hoidke kuivas kohas lastele kättesaamatus kohas.

Mis on mürataseme garantii?

Garanteeritud helivõimsuse tase LWA on 101 dB(A) vastavalt direktiivile 2000/14/EÜ. Helirõhutase kõrva juures on 92 dB(A).

Kust leida seerianumber ja tootmisaasta?

Andmesilt näitab seerianumbrit: esimesed neli numbrit näitavad tootmisaastat (aaaa) ja nädalat (ww). Näiteks 2022 aasta 2022 kohta.

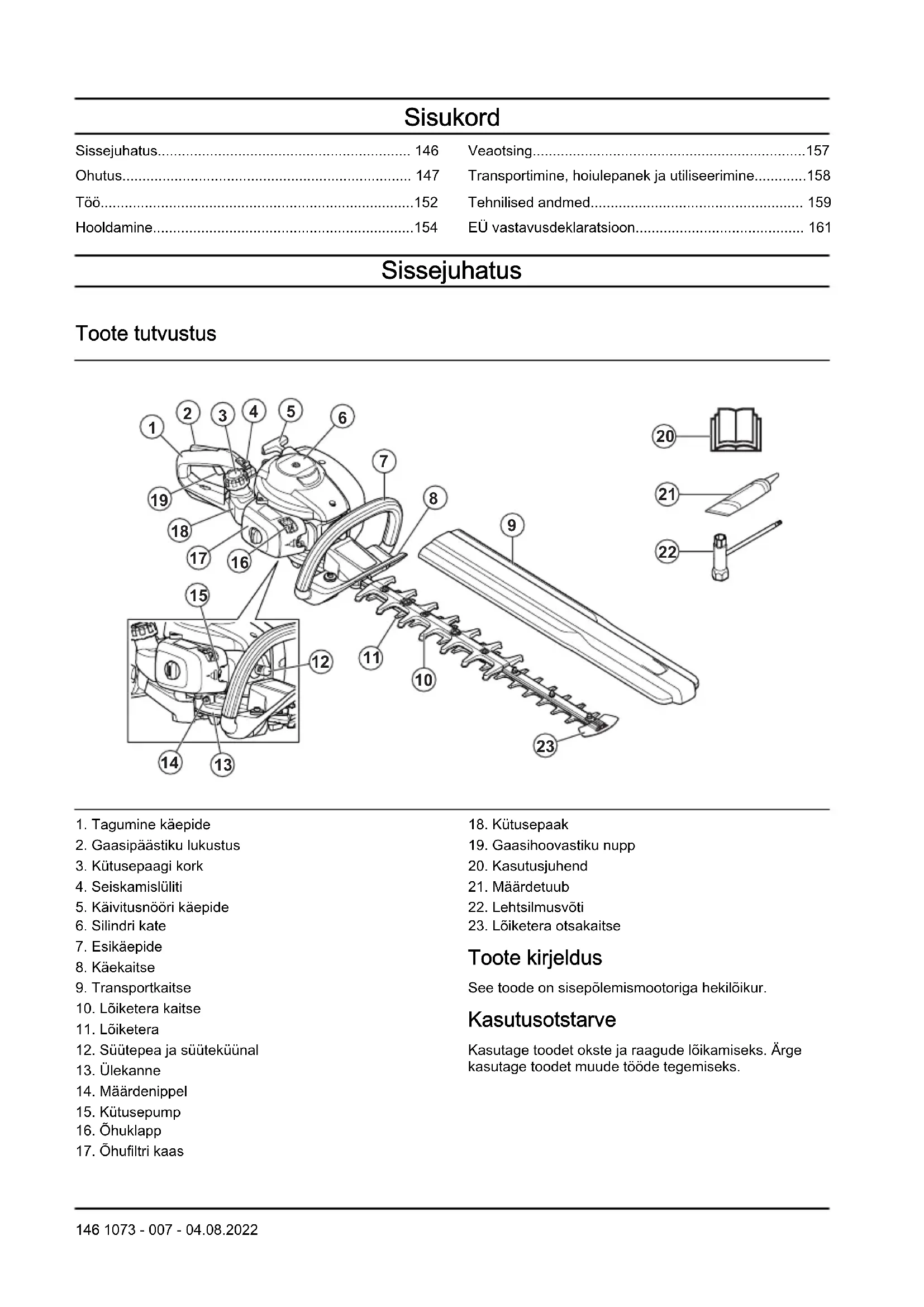

KASUTUSJUHEND 322HD60 HUSQVARNA

EÜ vastavusdeklaratsioon.... 161

Sissejuhatus

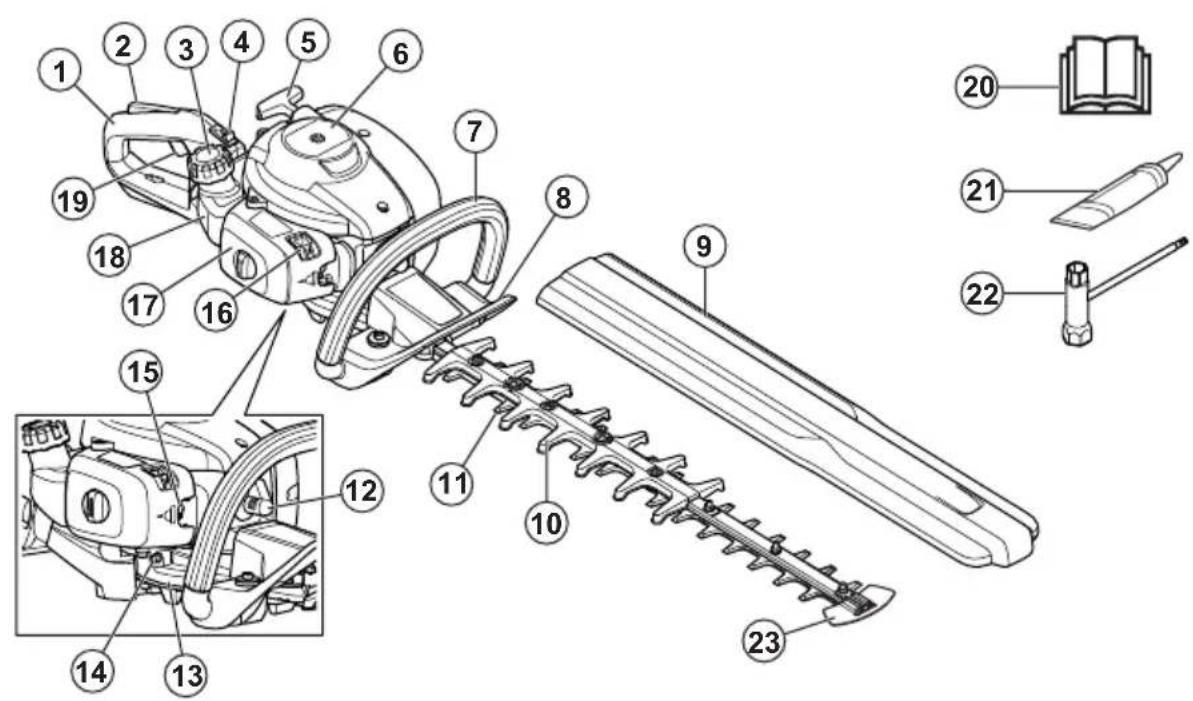

Toote tutvustus

1. Tagumine käepide
2. Gaasipäästiku lukustus
3. Kütusepaagi kork
4. Seiskamislüliti
5. Käivitusnööri käepide
6. Silindri kate
7. Esikäepide
8. Käekaitse
9. Transportkaitse
10. Lõiketera kaitse
11. Lõiketera
12. Süütepea ja süüteküünal
13. Ülekanne
14. Määrdenippel
15. Kütusepump
16. Öhuklapp

17. Ōhufiltri kaas

18. Kütusepaak

19. Gaasihoovastiku nupp
20. Kasutusjuhend
21. Määrdetuub
22. Lehtsilmusvõti
23. Lõiketera otsakaitse

Toote kirjeldus

See toode on sisepõlemismootoriga hekilõikur.

Kasutusotstarve

Kasutage toodet okste ja raagude löikamiseks. Ärge kasutage toodet muude tööde tegemiseks.

Sümbolid tootel

HOIATUS! See seade on ohtlik. Hooletu või vääär käsitsemine võib põhjustada kehavigastusi või surma kasutajale või juuresolijaile. Kasutaja ja juuresolijate vigastuste vältimiseks loe läbi kõik kasutusjuhendis leiduvad ohutusjuhised ja järgi neid.

Enne toote kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et köik juhised oleksid täiesti arusaadavad.

Kasutage heakskiidetud kõrvaklappe ja kaitseprille.

Kandke heakskiidetud kaitsekindaid.

Kandke vastupidavaid libisemiskindlaid jalanõusid.

Tühikäigu reguleerimiskruvi.

Välistingimustes kasutatavate seadmete müratase vastab Euroopa direktiivi 2000/14/EÜ ja Uus Lõuna-Walesi seaduse „Protection of the Environment Operations (Noise control) Regulation 2017“ nõuetele. Toote garanteeritud helivõimsuse taseme andmed leiate jaotisest Tehnilised andmed Ik 159ja sildil.

See toode vastab kehtivatele EÜ direktiividele.

See toode vastab kehtivatele UK direktiividele.

aaaannxxxx Mudeli andmesilt näitab seerianum- brit. aaaa on tootmisaasta ja nn on tootmisnädal.

Märkus: Ülejäänud seadmel toodud sümbolid/tähised vastavad teatud riikides kehtivatele sertifitseerimisnõuetele.

Euro V heitmed

HOIATUS: Mootori igasugune modifitseerimine, muutmine või rikkumine tühistab toote EL-i tüübikinnituse.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva önnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutuseeskirjad

HOIATUS: Enne toote kasutamist lugege läbi järgnevad hoiatused.

• Toode võib olla ohtlik, kui seda kasutatakse hooletult või valesti, ning võib põhjustada isegi eluohtlikke vigastusi. Väga tähtis on, et loeksite selle kasutusjuhendi hoolikalt läbi.
• Seade tekitab töötades elektromagnetvälja. Teatud tingimustel vöib väli häirida aktiivsete vöi passiivsete meditsiiniliste implantaatide tööd. Raskete vöi surmaga lõppevate kahjustuste ohu vähendamiseks

soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle toote kasutamist nõu oma arsti ja implantaadi valmistajaga.

• Tugeva vibratsiooniga töötamine võib põhjustada vereringe- või närvikahjustusi, eriti neil, kel on vereringehäireid. Pöörduge arsti poole, kui ilmneb nähte, mis võivad olla vibratsioonist põhjustatud. Sellisteks nähtudeks on näiteks tundetus, surin, torkiv tunne, valu, nõrkus, muutused nahavärvis või naha seisukorras. Nimetatud nähtused esinevad tavaliselt sõrmedes, käelabades ja randmetes. Oht on suurem külma korral.
• Kui olukord on teile tundmatu, katkestage töö ja paluge spetsialistidelt abi ja nõu. Võta ühendust edasimüüja või hoolduspunktiga. Ärge tehke tööd, milleks teil puudub väljaõpe või kogemused.
• Ärge unustage, et seadme kasutaja vastutab seadmest tingitud ohtude ja önnetuste ning varakahjude eest.
• Ärge lubage kellelgi toodet kasutada enne, kui olete kindel, et ta on kasutamisõpetuse sisust aru saanud.
• Ärge laske lapsi seadme lähedale ega seadet kasutada! Kuna seadmel on vedruga käivitus- ja seiskamislüliti ning seda saab väikesel kiirusel kerge vaevaga käivituskäepidemest käivitada, võib mõnikord ka laps suuta seadme käima panna. See tähendab raskete vigastuste tekke ohtu. Sellepärast tuleb seadmelt eemaldada süütepea, kui seade jääb valveta.
• Hoidke toodet lastele kättesaamatus kohas.
• Ärge kunagi töötage tootega, kui olete väsinud, alkoholi tarvitanud või kui olete saanud ravimit, mis mõjub teie nägemisele, otsustus- või keskendumisvõimele.
• Ärge kunagi kasutage kahjustatud seadet. Järgige seadet kontrollides ja hooldades seadme kasutusjuhendi nõudeid. Teatud hooldustoiminguid tohib teha ainult vastava väljaõppe saanud spetsialist. Vt juhiseid, mis on toodud alajaotuses Hooldamine.
• Ärge kunagi kasutage toodet, mille ehitust on muudetud.

Ohutusjuhised kasutamisel

HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Ärge kasutage toodet eriti rasketes ilmaoludes, väga külma, väga tuulise või niiske ilmaga.
• Kontrollige, et süütepea ja süütekaabel oleksid kahjustusteta, et elektrilööki ära hoida.
• Veendu, et inimesed ja loomad ei oleks töö ajal lähemal kui 15 m (50 jalga).

• Enne kui käivitate seadet, tehke kindlaks, et läheduses ei ole inimesi ega loomi, kellele see võiks ohtlikuks osutuda.

• Vaadake üle tööpiirkond. Kõrvaldage kõrvalised esemed, mis võivad eemale paiskuda.

• Jälgi alati, et sul oleks kindel ja püsiv jalgealune.
• Ärge kunagi jätke töötava mootoriga seadet järelevalveta.
• Jälgige, et käed-jalad ei satuks lõikeosa tööpiirkonda.
• Kui teradesse on midagi kinni jäänud, tuleb töötav seade välja lülitada, süütejuhe süüteküunlalt lahti võtta ja seejärel asuda terasid puhastama. Lahuta süüteküünla kate süüteküunlast.
• Hoidke pärast mootori välja lülitamist käed-jalad löikeosast eemal, kuni see seisma jääb.
• Jälgige, et lõigatud oksajupid teie pihta ei paiskuks.
• Kui kasutate kuulmiskaitset, olge tähelepanelik höigete ja hoiatussignaalide suhtes. Eemaldage körvaklapid kohe, kui mootor on seiskunud.
• Ärge kunagi töötage redelil, toolil või muus kõrges asendis, mis ei ole täielikult fikseeritud.
• Kasutage toote hoidmiseks alati kahte kätt. Hoidke toodet enda ees.
• Võõrkehadega kokkupõrkamise või vibratsiooni ilmnemise korral peatage seade viivitamatult. Lahuta süüteküünla kate süüteküünlast. Kontrollige, et seade pole kahjustatud. Parandage vajadusel.
• Veenduge, et süüteküünla kate ja süütejuhe oleksid kahjustamata, et ära hoida elektrilöögi ohtu.
• Kontrollige, et köik mutrid ja kruvid oleksid korralikult pingutatud.

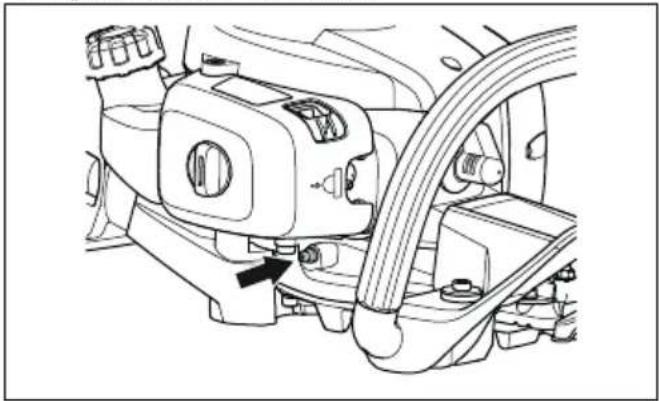

• Veendu, kas käigukast on korralikult määritud. Vt jaotist Ülekande puhastamine Ik 157.
• Toote kasutamisel muutub käigukast tuliseks. Ära puuduta käigukasti, sest see võib tekitada põletuse.
• Enne käivitamist peavad olema köik kaitsed ja katted oma kohale paigaldatud.

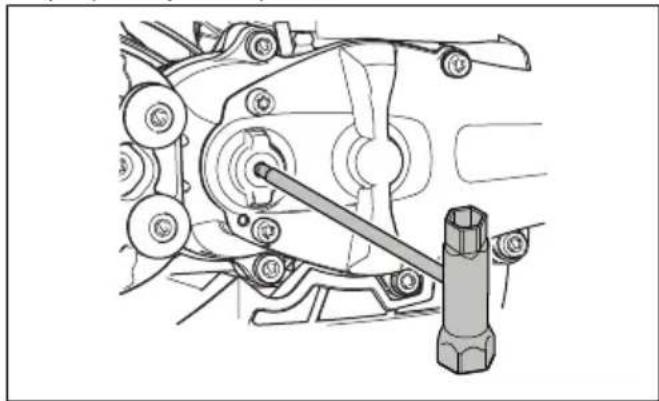

• Kui lõiketerad jäävad kinni, saab neid lõdvendada käigukasti kaudu kombivõtme abil. Pane kombivõti ajamisse ja keera seda edasi-tagasi. Vt jaotist Lõiketerade kontrollimine Ik 157.
• Kui te ei kasuta toodet, pange lõikeosale kate peale.

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Seadmega töötamisel tuleb kasutada ettenähtud isikukaitsevarustust. Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pöörduge edasimüüja poole.
• Kandke alati sobiva summutusvõimega kuulmiskaitsmeid. Pikaajaline müra võib tekitada püsiva kuulmiskahjustuse.
• Kandke heakskiidetud kaitseprille. Näokaitsme kasutamisel tuleb lisaks kasutada heakskiidetud kaitseprille. Heakskiidetud kaitseprillide all

möeldakse selliseid prille, mis vastavad standardile ANSI Z87.1 USA-s või EN 166 Euroopa Liidu riikides.

- Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.

- Kandke vastupidavast materjalist riideid. Kandke alati pikki raskeid pükse ja pikki varrukaid. Hoiduge liiga avaratest röivastest, mis vöivad okstesse takerduda. Ärge kandke ehteid, lühikesi pükse, lahtiseid jalatseid ega käige paljajalu. Kinnitage juuksed ohutult ölgadest körgemale.

- Hoidke esmaabikomplekt käepärast.

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldustöökotta.

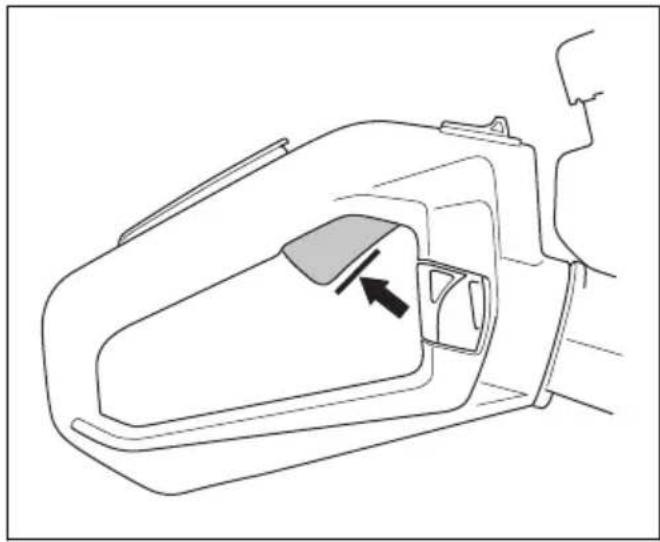

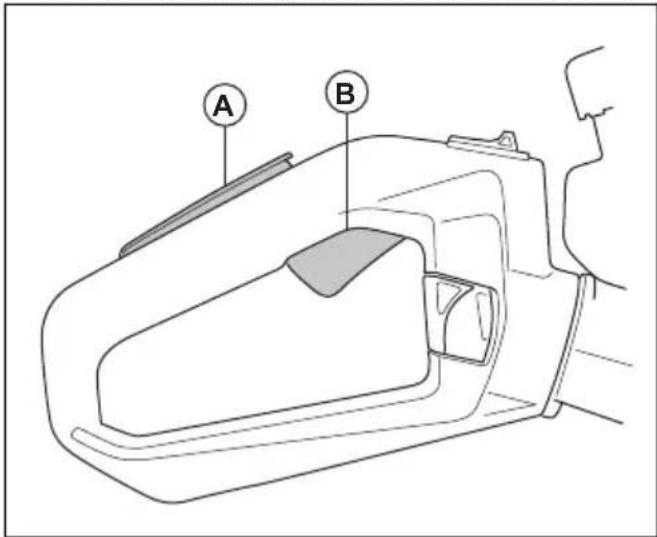

Gaasihoovastiku nupu luku kontrollimine

1. Veenduge, et gaasihooovastiku nupu lukustusmutter (A) ja gaasihooovastiku nupp (B) liiguksid takistamatult ning tagastusvedru töötaks korralikult.

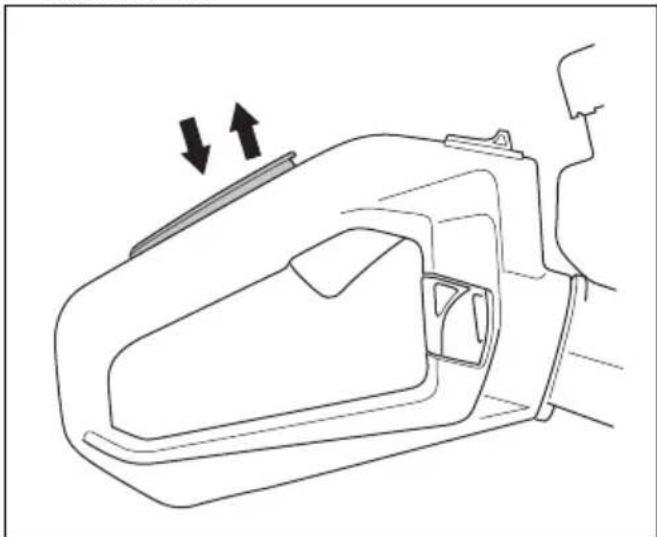

1. Vajutage gaasihoovastiku nupu lukk alla ja veenduge, et vabastamisel liiguks see tagasi algasendisse.

1. Vabastage gaasihoovastiku nupu lukusti ja veenduge, et gaasihoovastiku nupp oleks lukus tühikäiguasendis.

1. Käivitage mootor ja rakendage täisgaas.

2. Vabastage gaasihoovastiku nupp ja veenduge, et terad peatuksid täielikult.

HOIATUS: Kui gaasihooovastiku nupp paneb tühikäiguasendis terad liikuma, tuleb tühikäigu pöörete arvu reguleerida. Vt jaotist Tühikäigu pöörete arvu reguleerimine lk 155.

Seiskamislüliti kontrollimine

1. Käivitage mootor.

2. Lükake seiskamislüliti seiskamisasendisse ja veenduge, et mootor seiskuks.

HOIATUS: Seiskamislüliti naaseb automaatselt algasendisse. Soovimatu käivitumise vältimiseks eemaldage enne toote kokkupanemise või hooldustööde alustamist süüteküünla kate.

Käekaitse kontrollimine

Käekaitse kaitseb käsi vigastuste eest, mida lõiketerad põhjustada võivad.

1. Seisake mootor.

2. Veenduge, et käekaitse oleks öigesti kinnitatud.

3. Kontrollige käekaitset kahjustuste suhtes.

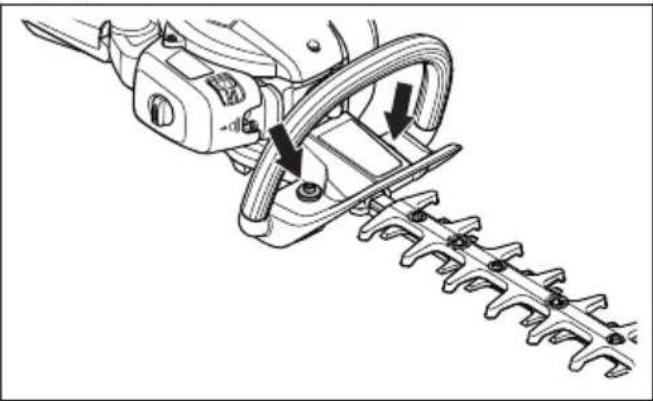

Vibratsioonisummutussüsteemi kontrollimine

Vibratsioonisummutussüsteem vähendab käepidemete vibratsiooni. Vibratsioonisummutusseadised toimivad eraldajatena seadme korpuse ja käepideme vahel.

1. Otsige deformatsioone ja kahjustusi.

2. Veenduge, et vibratsioonisummutajad oleks õigesti paigaldatud.

HOIATUS: Ärge kasutage toodet ilma summutita või defektse summutiga. Defektne summuti võib tõsta mürataset ja suurendada tulekahju ohtu. Ärge kasutage toodet ilma sädemepüüduri restiga või katkise sädemepüüduri restiga. Kui sädemepüüdurvörk on kahjustatud, tuleb see välja vahetada.

HOIATUS: Summutid muutuvad kasutamise ajal ja pärast kasutamist, samuti tühikäigul, väga kuumaks.

ETTEVAATUST: Kui sädemepüüduri rest ummistub sageli, vöib see olla märk sellest, et katalüsaatori jöudlus on vähenenud. Summuti kontrollimiseks vötke ühendust hooldusesindusega. Ummistunud sädemepüüdur pöhjustab ülekuumenemist, mille tagajärjeks on silindri ja kolvi kahjustused.

HOIATUS: Summuti sisepinnad sisaldavad kemikaale, mis võivad tekitada vähki. Kui summuti on kahjustatud, olge ettevaatlik, et te neid osi ei puudutaks.

Summuti ülesandeks on hoida müratase võimalikult madalal ja suunata heitgaasid kasutajast eemale. Katalüsaatoriga summuti vähendab kahjulike ainete hulka heitgaasides.

1. Seisake mootor.

2. Otsige kahjustusi ja deformatsioone.

3. Veenduge, et summuti oleks öigesti seadme külge kinnitatud.

4. Puhastage sädemepüüdurvörk traatharjaga.

Lõikeketaste ja lõikeketta kaitse kontrollimine

Ketaste välimisel osal on lõikeketta kaitse funktsioon. Lõikeketa kaitse hoiab ära lõikehaavade tekkimise.

1. Seisake mootor ja veenduge, et löiketera oleks täielikult peatunud.
2. Eemaldage süüteküünla kate süüteküunlalt.
3. Pange kätte kaitsekindad.
4. Veenduge, et lõikeketas ja lõikeketta kaitse ei oleks kahjustatud ega väändunud. Vahetage kahjustunud ja paindunud lõikeketas või kahjustunud lõikeketta kaitse alati välja.
5. Veenduge, et lõikeketta ja lõikeketta kaitse kruvid oleksid korralikult kinnitatud.

Ohutusnõuded kütuse käsitsemisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge käivitage toodet, kui toote pinnale on sattunud kütust või mootoriõli. Eemaldage kütus/õli toote pinnalt ja laske tootel kuivada.
• Kui kütus satub rõivastele, siis vahetage kohe riideid.
• Vältige kütuse sattumist nahale, see võib põhjustada kehavigastusi. Kui kütus satub kehale, puhastage piirkond seebi ja veega.
• Ärge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.
• Olge kütuse käsitsemisel ettevaatlik. Kütus on tuleohtlik ja kütuse aurud on plahvatusohtlikud ning võivad põhjustada kehavigastusi või surma.
• Ärge hingake sisse kütuseaure, see võib põhjustada kehavigastuse. Tagage piisav õhuvahetus.

• Ärge suitsetage kütuse ega mootori läheduses.

• Ärge asetage kuumi esemeid kütuse ega mootori lähedusse.

• Ärge tankige kütust, kui mootor töötab.
• Enne tankimise alustamist veenduge, et mootor oleks külm.
• Enne tankimise alustamist avage aeglaselt kütusepaagi kork ja laske survel alaneda.
• Ärge tankige mootorit siseruumis. Ebapiisav öhuvahetus vöib pöhjustada lämbumisest vöi vingugaasimürgistusest tingitud kehavigastuse vöi surma.
• Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.
• Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.
• Ärge täitke kütusepaaki täielikult. Soojuse möjul kütus paisub. Jätke kütusepaagi ülaserva vaba ruumi.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Seisake mootor ja veenduge, et löikeosa oleks täielikult peatunud. Enne hooldustööde alustamist laske seadmel maha jahtuda.
• Enne hooldamist ühendage lahti süüteküünla kate.
• Mootori heitgaasid sisaldavad vingugaasi: löhnatut, mürgist ja väga ohtlikku gaasi, mis vöib pöhjustada surma. Ärge laske seadmel töötada siseruumis vöi väikesel suletud alal.
• Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid. Ärge käivitage toodet siseruumis ega tuleohtlike materjalide ligidal.
• Tootja heakskiiduta tarvikud ja muudatused toote juurest võivad põhjustada tõsiseid kehavigastusi või surma. Ärge muutke toodet. Kasutage alati originaallisatarvikuid.
• Kui seadet regulaarselt ja õigesti ei hooldata, suureneb oht, et seade saab kahjustada ja võib kedagi vigastada.
• Hooldage toodet ainult nii, nagu selles kasutusjuhendis soovitatakse. Laske köik muud hooldustööd teha Husqvarna heakskiidetud hooldustöökojas.
• Laske toodet regulaarselt hooldada Husqvarna heakskiiduga hooldustöökojas.
• Asendage kahjustatud, kulunud ja katkised osad.

Töö

Sissejuhatus

HOIATUS: Enne toote kasutamist lugege läbi ohutuspeatükk ja veenduge, et oleksite köigest aru saanud.

Kütus

Tootel on kahetaktiline mootor.

ETTEVAATUST: Vale kütuse kasutamine võib mootorit kahjustada. Kasutage bensiini ja kahetaktiõli segu.

Eelsegatud kütus

- Parima jõudluse saavutamiseks ja mootori tööea pikendamiseks kasutage Husqvarna eelsegatud alkülaatkütust. See kütus sisaldab tavalise kütusega võrreldes vähem kahjulikke kemikaale, mis omakorda vähendab kahjulikke heitgaase. Selle kütuse korral on põlemisjääkide hulk väiksem ja see aitab hoida mootoriosad puhtamana.

Kütuse segamine

Bensiin

- Kasutage kvaliteetset kuni 10% etanoolisisaldusega pliivaba bensiini.

ETTEVAATUST: Ärge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). Madalama oktaaniarvuga bensiini kasutamine võib põhjustada mootori kloppimist, mis omakorda kahjustab mootorit.

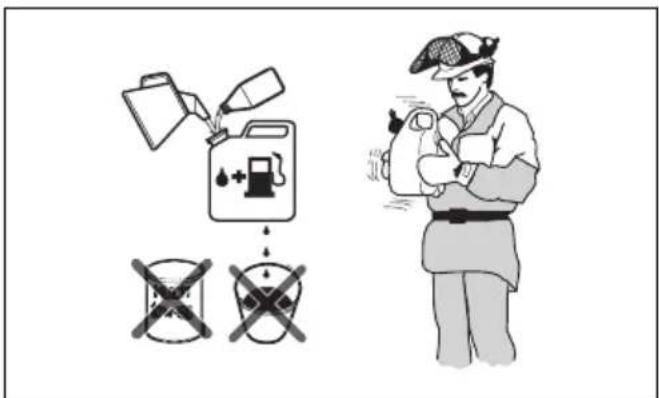

Kahetaktiõli

• Parimate tulemuste ja jõudluse saavutamiseks kasutage Husqvarna kahetaktiõli.
• Kui Husqvarna kahetaktiöli pole saadaval, kasutage öhkjahutusega mootoritele möeldud kvaliteetset kahetaktiöli. Öige öli valimiseks pöörduge hooldusesindusse.

ETTEVAATUST: Ärge kasutage vesijahutusega päramootoritele möeldud kahetaktiöli, mida tuntakse ka paadimootoriölina. Ärge kasutage neljataktimootori ölisid.

Bensiini ja kahetaktiõli segamine

Bensiin, I

Kahetaktiõli, I

	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

ETTEVAATUST: Väikeste kütusekoguste segamisel võib väike viga segusuhet oluliselt mõjutada. Mõõtke segatava öli kogus väga täpselt ja veenduge, et segu oleks õige.

1. Valage puhtasse kütusenõusse pool bensiinikogusest.
2. Valage nõusse kogu vajaminev ölikogus.
3. Segage kütusesegu.
4. Lisage nõusse ülejäänud bensiinikogus.
5. Segage kütusesegu hoolikalt.

ETTEVAATUST: Ärge segage kütust korraga rohkem, kui on teie ühe kuu varu.

Kütusepaagi täitmine

HOIATUS: Ohutuse tagamiseks järgige tegevusjuhiseid.

1. Seisake mootor ja laske mootoril maha jahtuda.

2. Puhastage kütusepaagi korgi ümbrus.

1. Loksutage kütusenõu veendumaks, et kütus on täielikult segunenud.

2. Surve vabastamiseks avage kütusepaagi kork aeglaselt.

3. Täitke kütusepaak.

ETTEVAATUST: Veenduge, et paagis ei ole liiga palju kütust. Kuumenedes kütus paisub.

1. Pingutage kütusepaagi korki korralikult.

2. Eemaldage mahavalgunud kütus tootelt ja selle ümbrusest.

3. Enne mootori käivitamist viige seade tankimiskohast ja kütusenõust vähemalt kolme meetri kaugusele.

Märkus: Kütusepaagi asukoha leidmiseks oma seadmel vt Sissejuhatus Ik 146.

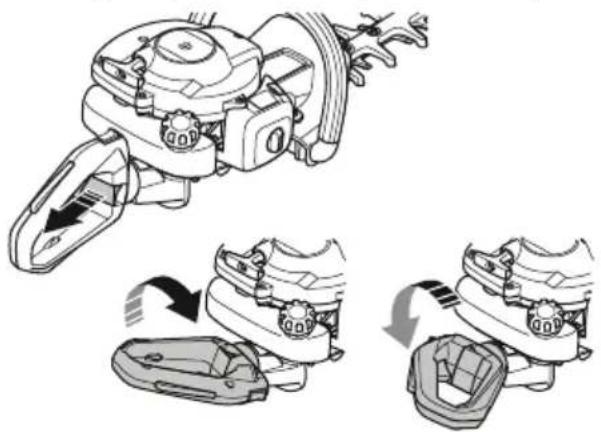

Käepideme reguleerimine

Tagumise käepideme saab seada 3 erinevasse asendisse.

• Vabastage käepideme lukustus ja keerake käepidet.

Külma mootoriga toote käivitamine

1. Tömmake öhuklapp öhuklapi asendisse.

1. Vajutage kütusepumpa umbes 6 korda või kuni pump hakkab kütusega täituma. Kütusepump peab olema kütusega täidetud.

2. Suruge toote korpus vasaku käega vastu maad. Ärge astuge tootele.

3. Tõmmake käivitusnööri käepidet aeglaselt parema käega, kuni tunnete kerget takistust, seejärel tõmmake käivitusnööri käepidet järsult ja jõuga.

HOIATUS: Käivitusnööri ei tohi kerida käe ümber.

ETTEVAATUST: Ärge tömmake käivitusnööri lõpuni välja ja ärge laske käivitusnööri käest lahti.

1. Jätkake käivitusnööri käepideme tömbamist, kuni mootor käivitub, ja seejärel lükake öhuklapp algasendisse.

HOIATUS: Lõiketerad liiguvad, kui mootor käivitub.

1. Tõmmake käivitusnööri käepidet seni, kuni mootor käivitub.

2. Lükake ja vabastage gaasihoovastiku nupp, et seada mootor tühikäigule.

3. Mootori kiiruse suurendamiseks vajutage gaasihoovastiku nuppu järk-järgult.

4. Veenduge, et mootor töötab sujuvalt.

Sooja mootoriga toote käivitamine

1. Suruge toote korpus vasaku käega vastu maad. Ärge astuge tootele.

2. Tõmmake käivitusnööri käepidet aeglaselt parema käega, kuni tunnete kerget takistust, seejärel tömmake käivitusnööri käepidet järsult ja jõuga. Jätkake, kuni mootor käivitub.

Märkus: Lisateavet toote käivitamise kohta leiate jaotisest Külma mootoriga toote käivitamine Ik 153.

Toote seiskamine

- Mootori seiskamiseks viige seiskamislüliti stoppasendisse.

ETTEVAATUST: Seiskamislüliti naaseb automaatselt tööasendisse.

Toote kasutamine

1. Kui lõikate heki külgi, alustage maapinna lähedalt ja liigutage toodet mööda hekki ülespoole. Jälgige, et toote korpus ei puudutaks hekki.

HOIATUS: Jälgige, et lõikeosa ots ei puudutaks maad.

1. Reguleerige kiirust vastavalt töökoormusele.
2. Stabiilse tööasendi hoidmiseks hoidke toodet keha lähedal.
3. Olge ettevaatlik ja käitage toodet aeglaselt.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege läbi ohutuspeatükk ja veenduge, et see oleks teile täielikult arusaadav.

Hooldusskeem

Hooldamine Enne ka-	sutamist	40 tunni pärast	100 tunni pärast
Puhastage välispinnad. Pärast iga kasutamist.
Puhastage summuti, väljalasketoru ja mootor lehtedest, mustusest ja liigsest määrdest.	Pärast iga kasutamist.
Veenduge, et lõikeosa ei liiguks tühikäigul. X
Kontrollige seiskamislülitit. Vt jaotist Seiskamislüliti kontrollimine Ik 150.	X
Kontrollige lõikeosa kahjustuste ja mõrade suhtes. Kahjustuste leidmise korral vahetage välja.	X
Kontrollige käekaitset kahjustuste ja mõrade suhtes. Kahjustuste leidmise korral vahetage välja.	X
Kontrollige gaasihoovastiku nupu lukustit ja gaasihoovastiku nuppu. Vt jaotist Gaasihoovastiku nupu luku kontrollimine Ik 149.	X
Kontrollige, et mootorist, kütusepaagist ega kütusevoolikust ei lekiks kütust. X
Keerake kinni mutrid ja poldid. X
Kontrollige, kas starter ja käivitusnöör on terved. X
Kontrollige, kas terade kinnituskruvid on korralikult pingutatud. X
Puhastage õhufilter. Tolmustes piirkondades kasutamise korral puhastage sage-damini. Kahjustuste leidmise korral vahetage välja.		X
Kontrollige vibratsioonisummutusosi kahjustuste ja mõrade suhtes. Kahjustuste leidmise korral vahetage välja.		X
Puhastage süüteküünla välispind ja selle ümbrus. Eemaldage süüteküünal ja mõõtke elektroodide vahekaugust. Reguleerige elektroodide vahekagust või va-hetage süüteküünal välja. Vt jaotist Süüteküünla kontrollimine Ik 156		X
Puhastage jahutussüsteem. X
Puhastage karburaatori välispind ja selle ümbrus. X
Kontrollige, kas kütusefilter on puhas ja kütusevoolik terve. Kahjustuste leidmise korral vahetage välja.			X
Puhastage summutil olev sädemepüüdur ja kui see on kahjustatud, vahetage see välja.			X
Puhastage kütusepaak seest. X
Vahetage süüteküünal. X
Kontrollige, ega siduril, sidurivedrudel ega -kettal pole kulumisjälgi. Kui need on kahjustatud, laske need heakskiidetud hooldusesinduses välja vahetada.			X
Veenduge, et ülekanne on määrdega täidetud. X
Kontrollige köiki juhtmeid ja ühendusi. X

Tühikäigu pöörete arvu reguleerimine

1. Puhastage õhufilter ja õhufiltri kate.
2. Käivitage seade. Vt jaotist Külma mootoriga toote käivitamine Ik 153.
3. Keerake tühikäigu reguleerimiskruvi T päripäeva, kuni lõikeosa hakkab pöörlema.

1. Keerake tühikäigu reguleerimiskruvi vastupäeva, kuni lõikeosa peatub.

HOIATUS: Kui lõikeosa tühikäigu pöörlemissageduse reguleerimisel ei seisku, pöörduge lähima hoolduse poole. Ära kasuta seadet enne, kui see on korralikult reguleeritud või parandatud.

Märkus: Tühikäigu pöörete arv on öige siis, kui mootor töötab igas asendis ühtlaselt. Teavet soovitatava tühikäigu pöörete arvu kohta vt jaotisest Tehnilised andmed Ik 159.

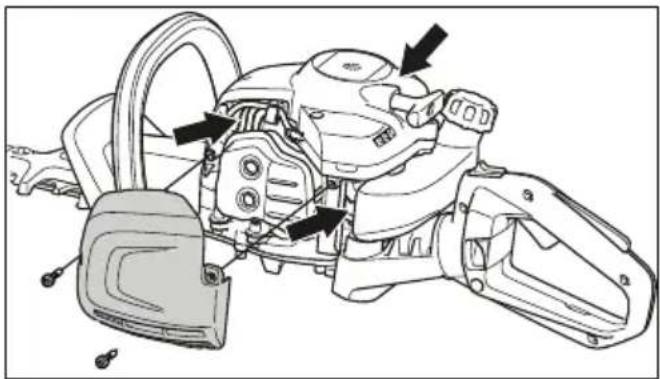

Jahutussüsteemi puhastamine

Jahutussüsteem hoiab mootori temperatuuri madalana. Jahutussüsteem hölmab jahutusribisid silindril, silindri kattel ja karteri öhuvõtuaval.

ETTEVAATUST: Ōhuvõtuava kütusepaagi ja karterivahel võib lehtede tõttu ummistuda. Puhastage õhuvõtuava täielikult.

1. Puhastage jahutussüsteemi harjaga kord nädalas, vajaduse korral tihedamini.
2. Veendu, et jahutussüsteem poleks määrdunud ega ummistunud.

Süüteküünla kontrollimine

ETTEVAATUST: Kasutage alati soovitatud tüüpi süüteküünalt. Vale tüüpi süüteküünal vöib toodet kahjustada.

• Kontrollige süüteküünalt, kui mootori võimsus on madal, mootor ei käivitu kergesti või ei tööta tühikäigul korralikult.
• Süüteküünla elektroodidele võõrainete kogunemise ohu vähendamiseks täitke järgmisi juhiseid.
  a) Veenduge, et tühikäigu pöörete arv on õigesti seadistatud.
  b) Veenduge, et kütusesegu oleks öige.
  c) Veenduge, et õhufilter oleks puhas.
• Kui süüteküünal on määrdunud, puhastage see ja kontrollige, kas elektroodide vahe on öige, vt jaotist Tehnilised andmed lk 159.

• Vajaduse korral vahetage süüteküünal välja.

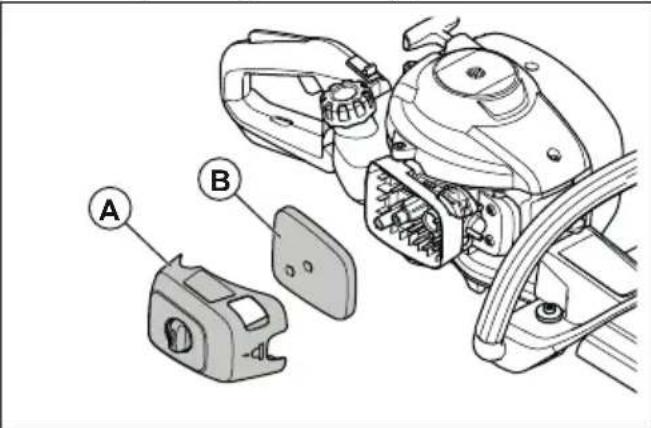

Õhufiltri puhastamine

Puhastage öhufiltrit regulaarselt mustusest ja tolmust. See hoiab ära karburaatori rikkeid, käivitusprobleeme, mootori vöimsuse kadu, mootoriosade kulumist ja tavapärasest suuremat kütusekulu.

1. Eemalda õhufiltri kate (A).
2. Eemaldage filtrikorpusest filter (B).

1. Puhastage filtrit sooja seebiveega.

Märkus: Pikka aega kasutatud öhufiltrit ei ole võimalik täiesti puhtaks pesta. Vaheta öhufiltrit regulaarselt, vigane öhufilter vaheta alati välja.

1. Veenduge, et filter oleks kuiv.
2. Kanna õhufiltrile õli. Vt jaotist Öli kandmine vahtplastist õhufiltrile Ik 156
3. Puhastage õhufiltri katte sisepind. Kasutage suruõhku või harja.

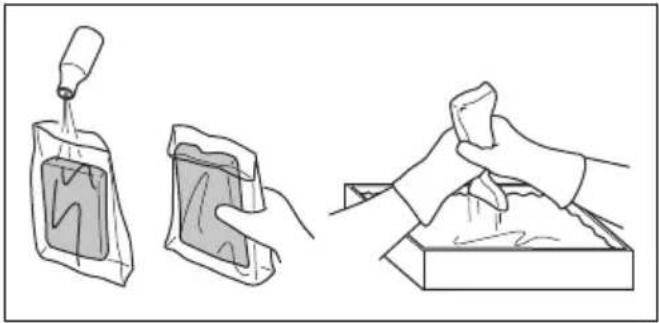

Õli kandmine vahtplastist õhufiltrile

ETTEVAATUST: Kasutage alati Husqvarna spetsiaalset filtriöli. Ärge kasutage teist tüüpi ölisid.

HOIATUS: Pange kätte kaitsekindad. Õhufiltri öli vöib põhjustada nahaärritust.

1. Asetage vahtplastist öhufilter kilekotti.
2. Asetage öli kilekotti.

3. Vajutage kilekotti, et öli kanduks ühtlaselt kogu vahtplastist öhufiltrile.

4. Suruge liigne öli vahtplastist öhufiltrist välja, kui see on veel kilekotis.

Ülekande puhastamine

• Kasutage Husqvarna spetsiaalset määret. Soovitatud määrde kohta lisateabe saamiseks võtke ühendust hooldusesindajaga.
• Lisage määret läbi määrdenipli.

ETTEVAATUST: Ärge täitke ülekannet täielikult.

Lõiketerade puhastamine ja määrimine

1. Puhastage löiketerad enne ja pärast toote kasutamist soovimatust materjalist.
2. Enne pikaks ajaks hoiulepanekut määrige lõiketerasid.

Märkus: Soovitatud puhastusvahendite ja määrete kohta lisateabe saamiseks võtke ühendust hooldusesindajaga.

Lõiketerade kontrollimine

1. Eemaldage ülekande kork.
2. Veenduge, et lõiketerad saavad vabalt liikuda. Pange lehtsilmusvõti ülekandesse ning keerake päripäeva ja vastupäeva.

1. Kontrollige löiketerade servasid kahjustuste ja deformatsiooni suhtes.
2. Eemaldage viiliga lõiketeradelt kraadid.

Veaotsing

Veaotsing

Mootor ei käivitu
Probleem Võimalik põhjus Soovitatav toiming
Käiviti põrklingid Starterikuts	kad ei saa va-balt liikuda.	Reguleerige käiviti põrklinke või vahetage need välja.
		Puhastage käiviti põrklinkide ümbrus.
		Pöörduge volitatud hooldustöökoja poole.
Kütusepaak Vale kütusetüüp.	Tühjendage see ja kasutage	õiget kütust.
Karburaator Vale tühikäigu	pöörete arv. Reguleerige tühika	äigu pöörete arvu.
Probleem Võimalik põhjus S	bovitatav toiming
Sädet ei teki Süüteküünal on	määrdunud või märg.	Veenduge, et süüteküünal on kuiv ja puhas.
	Elektroodide vahe on vale.	Puhastage süüteküünal. Veenduge, et süüteküünla elektroodide vahe oleks õige. Veenduge, et süüteküünal on paigaldatud koos raadiohäirete kaitsega.
		Teavet õige elektroodide vahe kohta vt Tehnilised and-med Ik 159.
Süüteküünal Süüteküünal on	lahti. Keerake süüteküünal kinni.

Mootor käivitub, kuid seejärel seiskub
Probleem Võimalik põhjus Spovitatav toiming
Kütusepaak Vale kütusetüüp. Tühjendage see ja kasutage õiget kütust.
Karburaator Vale tühikäigu pöörete arv. Reguleerige tühikäigu pöörete arvu. Vt jaotist Tühikäigu pöörete arvu reguleerimine Ik 155. Vajaduse korral pöör- duge oma hooldusesinduse poole.
Õhufilter Ummistunud õhufilter. Puhastage õhufilter.

Lõiketera
Probleem Võimalikud põhjused Soovitatav toiming
Lõiketerad liiguvad aeglaselt või ei liigu üldse.	Lõiketera on blokeeritud või kahjustatud.	Eemaldage lõikeosadelt võõrkehad. Vt jaotist Lõiketerade puhastamine ja määrimine Ik 157. Teavet lõiketeralt kraadide eemaldamise kohta leiate jaotisest Lõiketerade kontrollimine Ik 157. Kahjustatud lõiketera vahetage välja.
Lõiketera ei pöörle kergesti.	Lõiketera pole terav või on kahjustatud.	Teavet lõiketera teritamise kohta leiate jaotisest Lõiketerade kontrollimine Ik 157. Kahjustatud lõiketera vahetage välja.
Lõiketera muutub kuu-maks.	Terade vahel on hõõrdumine.	Eemaldage teralt kraadid ja määrige lõiketera. Vt jaotist Lõiketerade puhastamine ja määrimine Ik 157.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

• Enne toote hoiukohta panekut laske sellel alati jahtuda.

• Toote ja kütuse transportimisel ning hoiustamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest või boileritest pärit sädemed ja lahtine leek võivad põhjustada tulekahju.

• Kütuse transportimiseks ja hoiustamiseks kasutage heakskiidetud mahuteid.

• Enne transportimist või pikemaks ajaks hoiulepanemist tühjendage kütusepaak. Kõrvaldage kütus spetsiaalses jäätmejaamas.
• Transpordi ja hoiulepaneku ajaks kinnitage transportkaitse.
• Eemaldage süütekününla kate süütekünlalt.

Tehnilised andmed

Tehnilised andmed

	322HD60
Mootor
Silindrimaht, cm ^3	21,7
Pöörlemiskiirus tühikäigul, p/min 2900
Soovituslik suurim pöörete arv, p/min 9000
Mootori max võimsus ISO 8893 järgi, kW/hj @ p/min 0,6/0,8 @ 7800
Katalüsaatoriga summuti Jah
Süütesüsteem
Süüteküünal HQT-4 672201
Elektroodide vahe, mm 0,5
Kütus
Kütusepaagi maht, l/cm ^3	0,3/300
Mass
Kaal ilma kütuseta, kg 5,2
Müraemissioon ^28
Helivõimsuse tase, mõõdetud dB(A) 100
Müravõimsustase, garanteeritud LWA dB(A) 101
Müratase ^29
Ekvivalentne mürarõhutase kasutaja kõrva juures, mõõdetud EN ISO 22868 järgi, dB(A)	92
Vibratsioonitase ^30
EN ISO 22867 järgi mõõdetud käepidemete ekvivalentsed vibratsioonitasemed (ahv,eq), m/s ^2
Ees/taga, mm/s ^2	4,4/4,3
Lõiketerad
Tüüp Kahepoolne
Lõikamispikkus, mm 600
Lõikamiskiirus, lõiget/min 4400

EÜ vastavusdeklaratsioon

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Hekilõikur
Kaubamärk Husqvarna
Tüüp/mudel 322HD60
Identifitseerimine Seerianumbrid alates 2022. aastast ja hilisemad

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Määrus Kirjeldus
2006/42/EÜ „masinadirektiiv“
2014/30/EL „elektromagnetilise ühilduvuse direktiiv“
2000/14/EÜ „seadmete müra kohta käiv direktiiv“
2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid:

Rakendatud on järgmisi standardeid:

EN ISO 12100:2010, EN ISO 10517:2019, EN IEC 63000:2018, EN ISO 14982:2009

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden on teinud Husqvarna AB tellimusel vabatahtliku tüübihindamise. Sertifikaadi number: SEC/10/2280

Lisateavet mürataseme kohta vt Tehnilised andmed Ik 159.

Huskvarna, 2022-05-09

Stefan Holmberg, uurimis- ja arendustegevuse juht, tehnoloogiahaldus, Husqvarna AB

Tehnilise dokumentatsiooni eest vastutaja

Saturs

levads.... 162

Drošība.... 163

Lietošana.... 168

Apkope....170
