Tuotetyyppi	Pensassakset
Merkki	Husqvarna
Malli	322HD60
Iskutilavuus (cm³)	21,7
Joutokäyntinopeus (r/min)	2 900
Maksiminopeus (r/min)	9 000
Suurin teho (kW/hv nopeudella r/min)	0,6 / 0,8 nopeudella 7 800
Polttoainesäiliön tilavuus (L)	0,3
Paino ilman polttoainetta (kg)	5,2
Terän tyyppi	Kaksiteräinen
Leikkuupituus (mm)	600
Leikkausnopeus (leikkauskertaa/min)	4 400
Sytytystulppa	HQT-4 672201, kärkiväli 0,5 mm
Taattu äänitehotaso LWA (dB(A))	101
Äänenpainetaso korvan kohdalla (dB(A))	92
Tärinä edessä/takana (m/s²)	4,4 / 4,3
Äänenvaimennin katalysaattorilla	Kyllä
Polttoaine	Lyijyttömän bensiinin (min. 90 RON) ja kaksitahtiöljyn seos suhteessa 50:1
Turvalaitteet	Liipaisimen lukitus, takaiskunsuojaus, pysäytyskytkin, kuljetussuojus
Säännöllinen huolto	Ilmansuodattimen puhdistus, vaihteiston ja terien voitelu, sytytystulpan tarkistus, jäähdytyspiirin puhdistus
Kuljetus ja varastointi	Tyhjennä polttoaine, kiinnitä kuljetussuojus, kiinnitä laite

Usein kysytyt kysymykset - 322HD60 HUSQVARNA

Mitä polttoainetta Husqvarna 322HD60 käyttää?

Käytä lyijyttömän bensiinin (vähintään 90 RON/87 AKI) ja korkealaatuisen kaksitahtiöljyn seosta suhteessa 50:1 (2 %). Husqvarna suosittelee omaa kaksitahtiöljyään parhaan suorituskyvyn saavuttamiseksi.

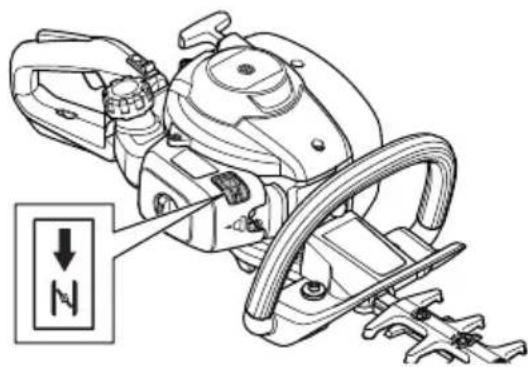

Kuinka käynnistää pensassakset kylmällä moottorilla?

Vedä rikastin, pumppaa polttoainepullaa 6 kertaa, aseta laite maahan, vedä hitaasti käynnistysnarua vastukseen asti, sitten voimakkaasti. Moottori käynnistyy, palauta rikastin alkuasentoon.

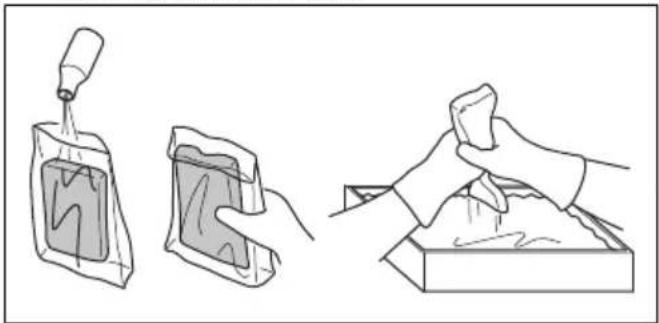

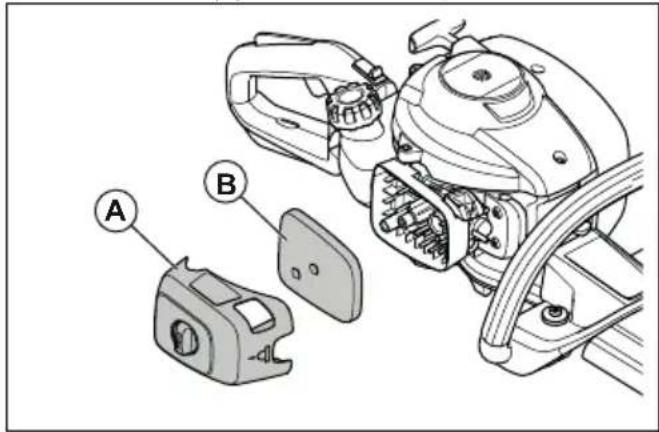

Kuinka usein ilmansuodatin tulee puhdistaa?

Puhdista ilmansuodatin säännöllisesti, useammin pölyisissä olosuhteissa. Vaihda se, jos se on vaurioitunut. Puhdas suodatin estää käynnistysongelmia ja tehon menetystä.

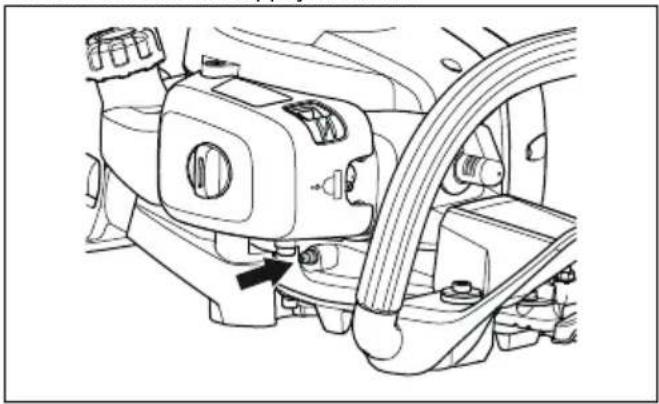

Kuinka voidella 322HD60:n terät?

Käytä Husqvarnan erikoisrasvaa vaihteiston rasvanippaan. Terät puhdistetaan ennen ja jälkeen käytön, ja ne voidellaan ennen pitkäaikaista säilytystä.

Mitä tehdä, jos terä ei pyöri tai pyörii hitaasti?

Pysäytä moottori, irrota sytytystulpan hattu. Puhdista terät roskista, viilaa purseet ja voitele. Tarkista, ettei terä ole vaurioitunut; vaihda se tarvittaessa.

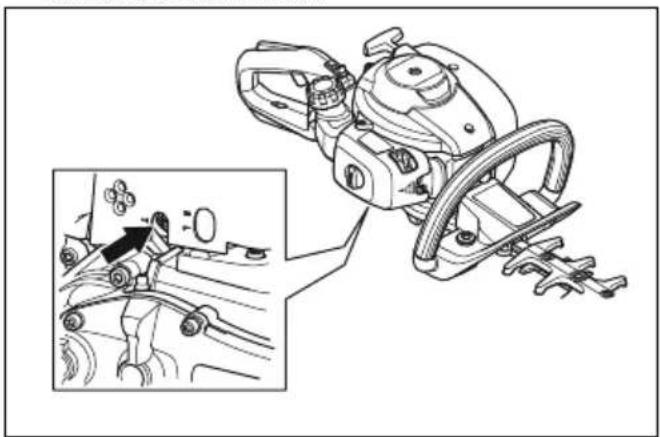

Kuinka säätää joutokäyntinopeus?

Puhdista ilmansuodatin, käynnistä moottori, kierrä joutokäyntiruuvia T myötäpäivään, kunnes terä liikkuu, sitten vastapäivään, kunnes terä pysähtyy. Terä ei saa liikkua joutokäynnillä.

Mitä suojavarusteita suositellaan?

Käytä kuulosuojaimia, suojalaseja, käsineitä, liukuesteellä varustettuja saappaita, pitkiä housuja ja pitkiä hihoja. Pidä ensiapupakkaus käden ulottuvilla.

Kuinka pensassakset säilytetään pitkän ajan?

Tyhjennä polttoainesäiliö, puhdista laite, kiinnitä kuljetussuojus, irrota sytytystulpan hattu, säilytä kuivassa paikassa lasten ulottumattomissa.

Mikä on äänitehon takuu?

Taattu äänitehotaso LWA on 101 dB(A) direktiivin 2000/14/EY mukaisesti. Äänenpainetaso korvan kohdalla on 92 dB(A).

Mistä löydän sarjanumeron ja valmistusvuoden?

Tyypikilpi kertoo sarjanumeron: neljä ensimmäistä numeroa osoittavat valmistusvuoden (vvvv) ja viikon (ww). Esimerkiksi 2022 tarkoittaa vuotta 2022.

KÄYTTÖOHJE 322HD60 HUSQVARNA

Kuljettaminen, säilyttäminen ja hävittäminen....60

Tekniset tiedot....61

EY-vaatimustenmukaisuusvakuutus....63

Johdanto

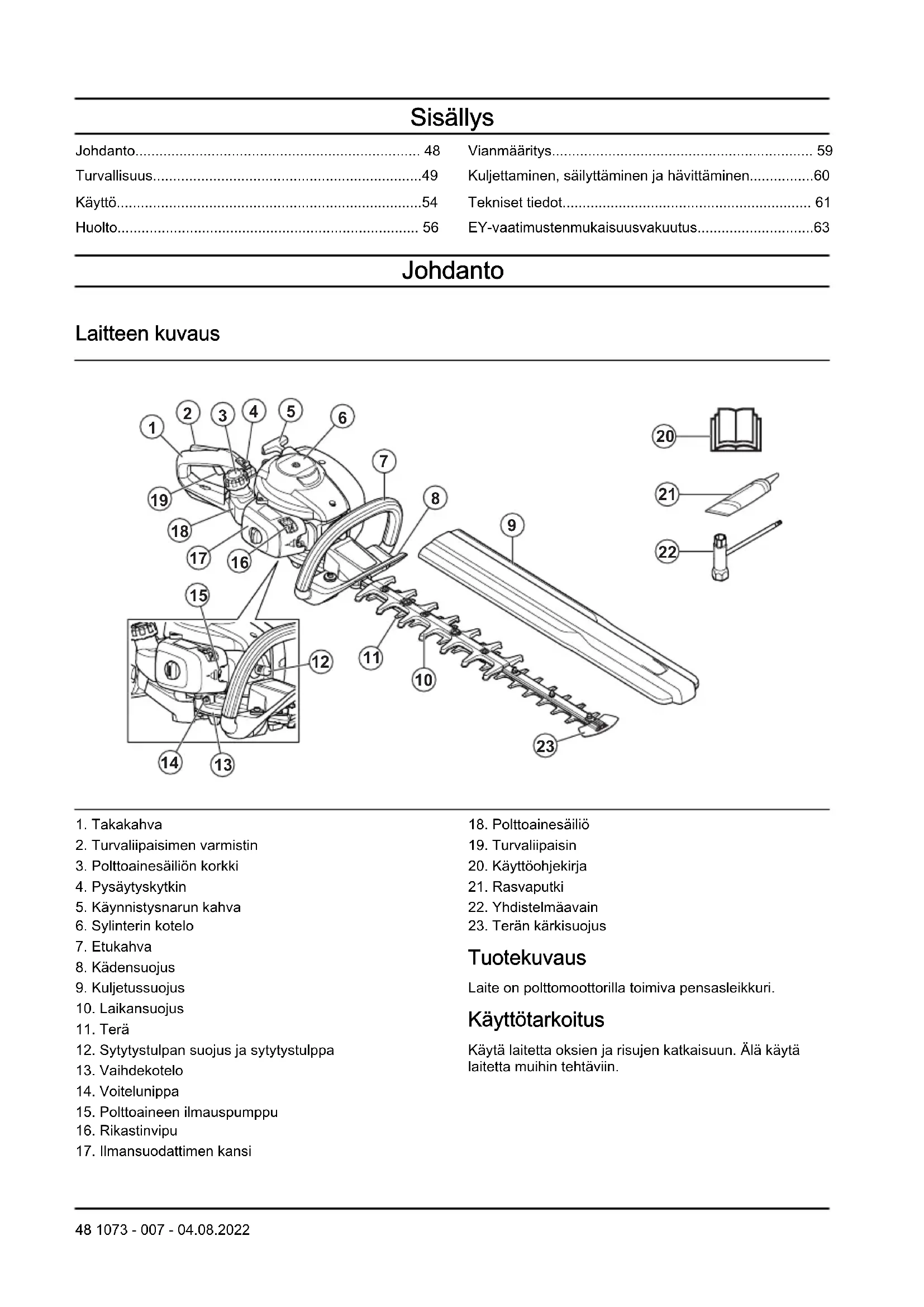

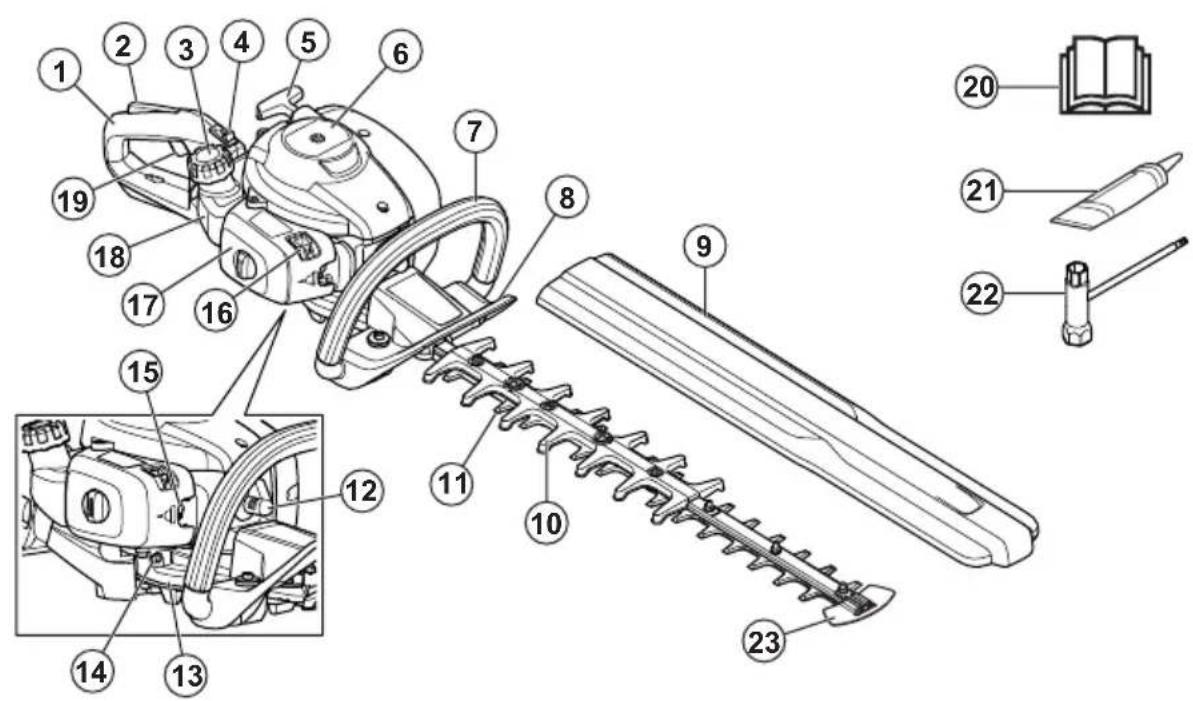

Laitteen kuvaus

1. Takakahva
2. Turvaliipaisimen varmistin
3. Polttoainesäiliön korkki
4. Pysäytyskytkin
5. Käynnistysnarun kahva
6. Sylinterin kotelo
7. Etukahva
8. Kädensuojus
9. Kuljetussuojus
10. Laikansuojus
11. Terä
12. Sytytystulpan suojus ja sytytystulppa
13. Vaihdekotelo
14. Voitelunippa
15. Polttoaineen ilmauspumppu
16. Rikastinvipu

17. Ilmansuodattimen kansi

18. Polttoainesäiliö

19. Turvaliipaisin
20. Käyttöohjekirja
21. Rasvaputki
22. Yhdistelmäavain
23. Terän kärkisuojus

Tuotekuvaus

Laite on polttomoottorilla toimiva pensasleikkuri.

Käyttötarkoitus

Käytä laitetta oksien ja risujen katkaisuun. Älä käytä laitetta muihin tehtäviin.

Laitteen symbolit

VAROITUS: Tämä laite on vaarallinen. Laitteen huolimaton tai virheellinen käyttö voi aiheuttaa käyttäjälle tai sivullisille vammoja tai kuoleman. Käyttäjän ja sivullisten vammojen välttämiseksi kaikki käyttöohjekirjan turvaohjeet on luettava ja niitä on noudatettava.

Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää laitetta.

Käytä hyväksyttyjä kuulonsuojaimia ja suojalaseja.

Käytä hyväksyttyjä suojakäsineitä.

Käytä kestäviä luistamattomia jalkineita.

Joutokäynnin säätöruuvi.

Suurkierrosneula.

Matalakierrosneula.

Melupäästöt ympäristöön -tarra Euroopan parlamentin ja neuvoston direktiivin 2000/14/EY, Yhdistyneen kuningaskunnan direktiivien ja säädösten ja Uuden Etelä-Walesin lainsäädännön Protection of the Environment Operations (Noise Control) Regulation 2017 -asetuksen mukaisesti. Laitteen taattu äänentehotaso on määritelty kohdassa Tekniset tiedot sivulla 61 ja arvokilvessä.

Laite täyttää voimassa olevien EY-direktiivien vaatimukset.

Tämä tuote täyttää sovellettavien UK-säädösten vaatimukset.

yyyywwxxxx Tyyppikilvessä näkyy sarjanumero, jossa yyyy on valmistusvuosi ja ww on valmistusviikko.

Huomautus: Muita laitteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan sertifiointivaatimuksia.

Euro V -päästöt

VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän.

Turvallisuus

Turvallisuusmääritelmät

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä käytetään, jos

käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tätä käytetään, jos

käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen.

Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.

Yleiset turvaohjeet

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

- Laite voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka voi aiheuttaa vakavan tai jopa hengenvaarallisen tapaturman. On erittäin tärkeää, että luet ja ymmärrät tämän käyttöohjeen sisällön.

• Laite muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.
• Lliallinen altistuminen tärinöille saattaa aiheuttaa verisuoni- tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Hakeudu lääkäriin, jos havaitset oireita, jotka voivat liittyä liialliseen tärinöille altistumiseen. Esimerkkejä tällaisista oireista ovat puutuminen, tunnottomuus, kutina, pistely, kipu, voimattomuus tai heikkous sekä ihon värin tai pinnan muutokset. Näitä oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa. Nämä vaarat voivat kasvaa alhaisissa lämpötiloissa.
• Jos käytön jatkaminen tuntuu epävarmalta, kysy neuvoa asiantuntijalta. Käänny jälleenmyyjäsi tai huoltoliikkeesi puoleen. Älä tee mitään sellaista, mihin et katso taitosi riittävän.
• Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuneista vahingoista tai niitä uhkaavista vaaroista.
• Älä koskaan anna kenenkään käyttää laitetta varmistamatta ensin, että käyttäjä on ymmärtänyt käyttöohjeen sisällön.
• Älä anna koskaan lasten käyttää laitetta tai oleskella sen läheisyydessä. Koska laitteessa on jousipalautteinen pysäytyskytkin ja se voidaan käynnistää käynnistyskahvasta alhaisella nopeudella ja voimalla, myös pienten lasten voima voi tietyissä olosuhteissa riittää laitteen käynnistämiseen. Tämä voi johtaa vakaviin henkilövahinkoihin. Irrota sen vuoksi sytytystulpan suojus aina, kun laite on ilman valvontaa.
• Säilytä laite lasten ulottumattomissa.
• Älä koskaan käytä laitetta, jos olet väsynyt tai nauttinut alkoholia tai lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.
• Älä koskaan käytä viallista laitetta. Noudata tässä käyttöohjeessa annettuja kunnossapito-, tarkastus- ja huolto-ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Lisätietoja on kohdassa Kunnossapito.
• Älä koskaan käytä laitetta, jota on muutettu niin, ettei sen rakenne enää ole alkuperäinen.

Turvallisuusohjeet käyttöä varten

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

- Älä koskaan käytä laitetta äärimmäisissä ilmasto-olosuhteissa, kuten kovassa pakkasessa tai erittäin lämpimässä ja/tai kosteassa ilmastossa.

• Virheelliset terät voivat lisätä onnettomuuksien vaaraa.
• Huolehdi siitä, että ihmiset ja eläimet ovat työn aikana vähintään 15 metrin päässä laitteesta.
• Tarkkaile ympäristöä ja varmista, ettei terälaite pääse osumaan ihmisiin tai eläimiin.
• Tarkista työskentelyalue. Poista kaikki esineet, jotka voivat sinkoutua ilmaan.
• Varmista, että seisot turvallisessa ja tukevassa työskentelyasennossa.
• Älä koskaan jätä konetta ilman valvontaa moottorin käydessä.
• Huolehdi, etteivät kädet ja jalat koske leikkuulaitteeseen, kun moottori on käynnissä.
• Jos teriin tarttuu jotakin työskentelyn aikana, sammuta moottori ja odota, että se pysähtyy kokonaan, ennen kuin alat puhdistaa teriä. Irrota sytytystulpan suojus sytytystulpasta.
• Kun moottori on pysäytetty, pidä kädet ja jalat etäällä leikkuulaitteesta, kunnes se on täysin pysähtynyt.
• Varo oksanpätkiä, joita voi sinkoutua ilmaan leikkuun aikana.
• Tarkkaile aina varoitussignaaleja ja -huutoja kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet välittömästi moottorin pysäytyksen jälkeen.
• Älä koskaan työskentele tikkailta tai muulta huonosti kiinnitetyltä korkealta paikalta.
• Pidä laitteesta aina molemmin käsin kiinni. Pidä laite edessäsi.
• Jos laite osuu johonkin esineeseen tai alkaa täristä, pysäytä laite välittömästi. Irrota sytytystulpan suojus sytytystulpasta. Tarkista, onko laite vaurioitunut. Korjaa mahdolliset vauriot.
• Ehkäise sähköiskuja varmistamalla, sytytystulppa ja sytytysjohdin ovat vahingoittumattomat.
• Tarkista, että kaikki mutterit ja ruuvit on kiristetty.
• Varmista, että vaihdelaatikko on voideltu asianmukaisesti. Katso kohta Vaihdekotelon voiteleminen sivulla 59.
• Vaihdelaatikko kuumenee laitetta käytettäessä. Älä koske vaihdelaatikkoon, sillä se aiheuttaa palovammoja.
• Kaikkien koteloiden ja suojusten on oltava asennettuina ennen käynnistystä.

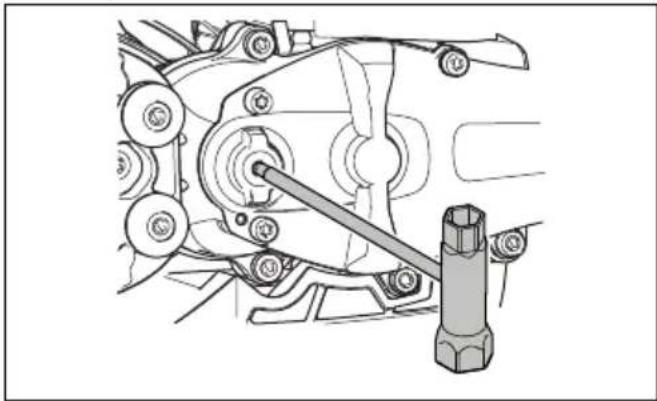

• Jos terät jäävät jumiin, ne saa löysättyä viemällä yhdistelmäavaimen vaihdelaatikon sisään. Työnnä yhdistelmäavain vaihdelaatikkoon ja käännä sitä edestakaisin. Katso kohta Terien tarkistaminen sivulla 59.
• Kuljetussuojus on aina asetettava leikkuulaitteeseen, kun laitetta ei käytetä.

Henkilökohtainen suojavarustus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Käytä aina hyväksyttyjä henkilökohtaisia suojavarusteita, kun käytät laitetta. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.
• Käytä riittävän tehokkaasti vaimentavia hyväksyttyjä kuulonsuojaimia. Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovammoja.
• Käytä hyväksyttyjä silmäsuojaimia. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan laseja, jotka täyttävät standardin ANSI Z87.1 (Yhdysvallat) tai EN 166 (EU-maat) vaatimukset.

- Käytä käsineitä tarvittaessa esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

- Käytä luistamattomia ja tukevia saappaita tai kenkiä.

• Käytä lujasta materiaalista valmistettuja vaatteita. Käytä aina vahvakankaisia pitkiä housuja ja pitkähihaista takkia. Vältä liian löysiä vaatteita, jotka tarttuvat helposti risuihin ja oksiin. Älä pidä koruja, shortseja tai sandaaleja. Älä myöskään kulje paljain jaloin. Sido hiukset turvallisesti olkapäiden yläpuolelle.
• Pidä ensiaputarvikkeet helposti saatavilla.

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Älä käytä laitetta, jos jokin sen turvalaitteista on rikki.
• Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä Husqvarna-huoltoliikkeeseen.

Turvaliipaisimen varmistimen tarkistaminen

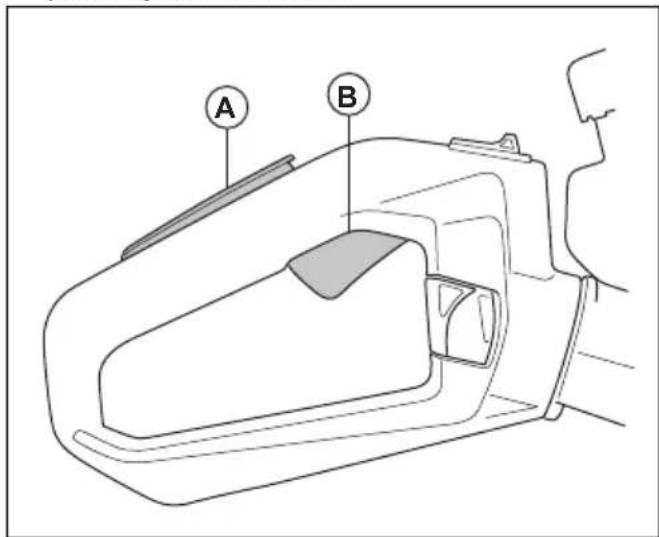

1. Tarkista, että turvaliipaisimen varmistin (A) ja turvaliipaisin (B) liikkuvat vapaasti ja että palautusjousi toimii oikein.

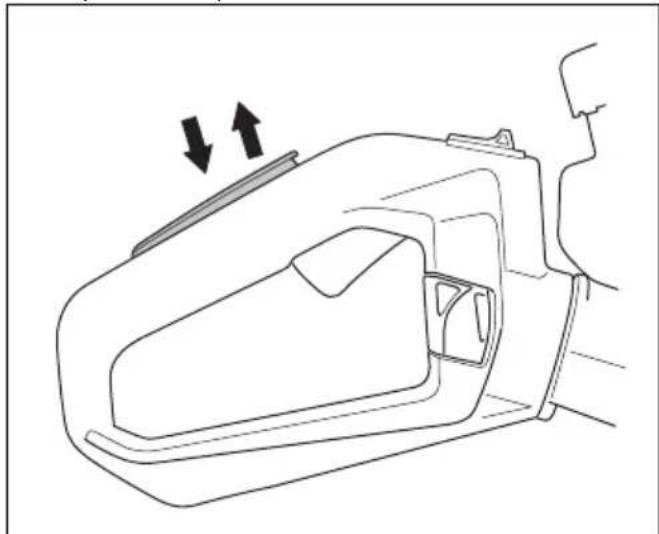

1. Paina turvaliipaisimen varmistin alas ja varmista, että se palautuu vapautettaessa lähtöasentoonsa.

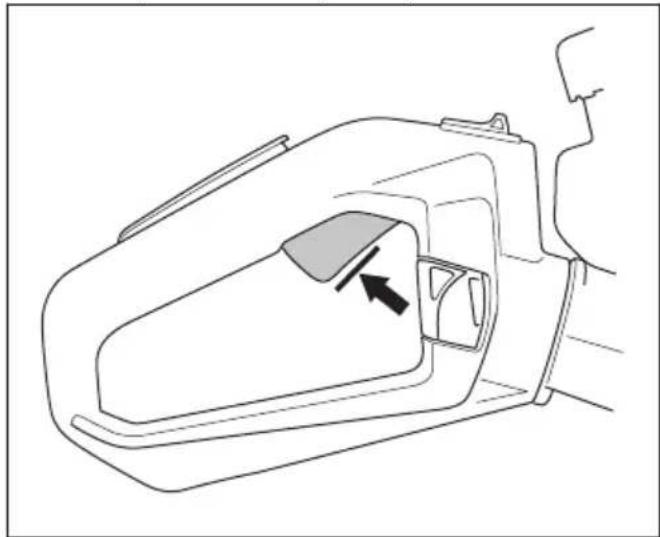

1. Vapauta turvaliipaisimen varmistin ja varmista, että kaasuliipaisin on lukittu joutokäyntiasentoon.

1. Käynnistä moottori ja käytä täyttä kaasua.

2. Vapauta turvaliipaisin ja tarkista, että terät pysähtyvät kokonaan.

VAROITUS: Jos

terät liikkuvat kaasuliipaisimen ollessa joutokäyntiasennossa, säädä joutokäyntiä. Katso

Joutokäyntinopeuden säätö sivulla 57.

Pysäyttimen tarkistaminen

1. Käynnistä moottori.

2. Siirrä pysäytin pysäytysasentoon ja varmista, että moottori sammuu.

VAROITUS: Pysäytin palaa

automaattisesti käynnistysasentoon. Estä tahaton käynnistys irrottamalla sytytystulpan suojus sytytystulpasta asennuksen tai huollon ajaksi.

Kädensuojuksen tarkistaminen

Kädensuojus estää käsiä terien aiheuttamia vammoja.

1. Pysäytä moottori.

2. Varmista, että kädensuojus on kiinnitetty oikein paikalleen.

3. Tarkista kädensuojus vaurioiden varalta.

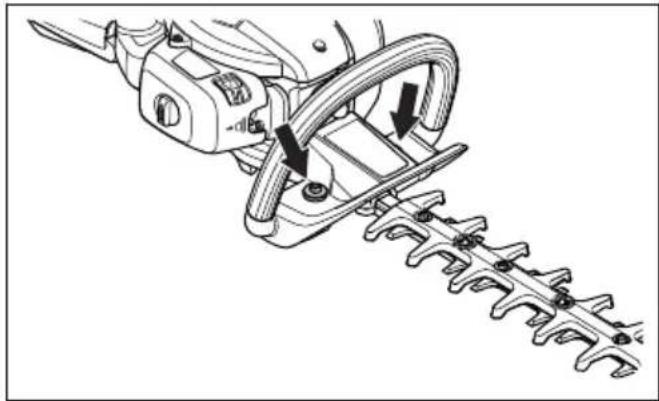

Tärinänvaimennusjärjestelmän tarkistaminen

Tärinänvaimennusjärjestelmä vähentää kahvojen tärinää. Laitteen rungon ja kahvaston väliin on sijoitettu tärinänvaimennuselementtejä.

1. Tarkista silmämääräisesti, onko vääntymiä tai vaurioita,

2. Tarkista, että tärinänvaimentimet on kiinnitetty oikein.

Äänenvaimentimen tarkistaminen

VAROITUS: Älä käytä laitetta, jos äänenvaimennin puuttuu tai se on viallinen. Viallinen äänenvaimennin suurentaa melutasoa ja tulipalon vaaraa. Älä käytä laitetta ilman kipinänsammutusverkkoa tai rikkinäisen kipinänsammutusverkon kanssa. Jos kipinänsammutusverkko on vioittunut, se on vaihdettava.

VAROITUS: Äänenvaimentimet kuumentuvat huomattavasti käytön aikana ja sen jälkeen, myös joutokäyntinopeudella.

HUOMAUTUS: Jos kipinänsammutusverkko tukkeutuu usein, se voi olla merkki katalysaattorin toiminnan heikentymisestä. Ota yhteyttä huoltollikkeeseen äänenvaimentimen tarkistusta varten. Tukkeutunut kipinänsammutusverkko saa laitteen ylikuumenemaan, mistä seuraa sylinteri- ja mäntävaurioita.

VAROITUS: Äänenvaimentimen sisäpinnat sisältävät kemikaaleja, jotka voivat aiheuttaa syöpää. Varo koskemasta näihin osiin, jos äänenvaimennin on vaurioitunut.

Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin. Katalysaattorilla varustettu äänenvaimennin vähentää lisäksi pakokaasujen haitallisia aineita.

1. Pysäytä moottori.
2. Tarkista silmämääräisesti, onko vaurioita tai vääntymiä.

3. Varmista, että äänenvaimennin on kiinnitetty oikein laitteeseen.

4. Puhdista kipinänsammutusverkko teräsharjalla.

Terien ja teränsuojuksen tarkistaminen

Terien ulkoreuna toimii teränsuojuksena. Teränsuojus estää viiltovammoja.

1. Sammuta moottori ja varmista, että terät pysähtyvät.
2. Irrota sytytystulpan suojus sytytystulpasta.
3. Käytä suojakäsineitä.
4. Varmista, että terä ja teränsuojus ovat ehjiä ja etteivät ne ole vaurioituneet tai vääntyneet. Vaihda aina taipunut tai vaurioitunut terä ja vaurioitunut teränsuojus.
5. Varmista, että terien ja teränsuojuksen ruuvit ovat tiukasti kiinni.

Polttoaineturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käynnistä laitetta, jos sen päällä on polttoainetta tai moottoriöljä. Poista ylimääräinen polttoaine tai öljy ja anna laitteen kuivua.
• Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda vaatteet heti.
• Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.
• Älä käynnistä laitetta, jos moottori vuotaa. Tarkista moottori säännöllisesti vuotojen varalta.
• Käsittele polttoainetta varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.
• Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.

• Älä tupakoi polttoaineen tai moottorin lähistöllä.

• Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lähelle.

• Älä lisää polttoainetta, kun moottori on käynnissä.
• Varmista ennen polttoaineen lisäämistä, että moottori on jäähtynyt.
• Ennen kuin lisäät polttoainetta, avaa polttoainesäiliön korkki hitaasti ja vapauta paine varovasti.
• Älä lisää polttoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.
• Kiristä polttoainesäiliön korkki tiukasti. Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.
• Siirrä laite ennen käynnistystä vähintään 3 metrin päähän paikasta, jossa lisäsit polttoainetta.
• Älä täytä polttoainesäiliötä täyteen. Kuumuus saa polttoaineen laajenemaan. Jätä polttoainesäiliön päälle tyhjää tilaa.

Turvaohjeet huoltoa varten

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Sammuta moottori ja varmista, että terälaite pysähtyy. Anna laitteen jäähtyä ennen kuin alat tehdä huoltotoimenpiteitä.
• Irrota sytytystulpan suojus ennen huoltoa.
• Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu, joka voi aiheuttaa kuoleman. Älä käytä laitetta sisällä tai suljetussa tilassa.
• Moottorin pakokaasu on kuumaa ja voi sisältää kipinöitä. Älä käytä laitetta sisätiloissa tai lähellä herkästi syttyvää materiaalia.
• Lisävarusteet ja muut kuin valmistajan hyväksymät muutokset laitteeseen voivat aiheuttaa vakavan vamman tai kuoleman. Älä tee laitteeseen muutoksia. Käytä aina alkuperäisiä lisävarusteita.
• Jos laitetta ei ole huollettu asianmukaisesti ja säännöllisesti, tapaturmien ja laitteen vaurioitumisen vaara kasvaa.
• Huolla laite ainoastaan käyttöohjekirjassa annettujen ohjeiden mukaisesti. Anna valtuutetun Husqvarna-huoltoliikkeen tehdä kaikki muut huoltotyöt.
• Anna valtuutetun Husqvarna-huoltoliikkeen huoltaa laite säännöllisesti.
  • Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat.

Käyttö

Johdanto

VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen käyttöä.

Polttoaine

Tässä laitteessa on kaksitahtimoottori.

HUOMAUTUS: Vääräntyyppinen polttoaine voi vaurioittaa moottoria. Käytä bensiinin ja kaksitahtiöljyn seosta.

Valmis polttoainesekoitus

- Käytä valmiiksi sekoitettua Husqvarna-alkylaattibensiiniä, sillä se takaa parhaan suorituskyvyn ja pidentää moottorin käyttöikää. Tällainen polttoaine sisältää tavallista polttoainetta vähemmän haitallisia kemikaaleja, mikä vähentää haitallisia pakokaasuja. Tällaisesta polttoaineesta jää vähemmän karstaa polton jälkeen, jolloin moottorin osat pysyvät puhtaampina.

Polttoaineen sekoittaminen

Bensiini

- Käytä korkealaatuista lyijytöntä bensiiniä, jossa on enintään 10 % etanolia-

HUOMAUTUS: Älä käytä bensiiniä, jonka oktaaniluku on pienempi kuin 90 RON / 87 AKI. Jos oktaaniluku on pienempi, moottori voi alkaa nakuttaa, mikä vaurioittaa moottoria.

Kaksitahtiöljy

- Käytä Husqvarna-kaksitahtiöljyä, sillä se takaa parhaat tulokset ja suorituskyvyn. - Jos Husqvarna-kaksitahtiöljyä ei ole saatavilla, voidaan käyttää jotakin muuta ilmajäähdytteisille moottoreille tarkoitettua korkealaatuista kaksitahtiöljyä. Kysy huoltoliikkeestä ohjeita oikean öljyn valintaan.

HUOMAUTUS: Älä käytä vesijäähdytteisille ulkolaitamoottoreille tarkoitettua kaksitahtiöljyä. Älä käytä nelitahtimoottoreille tarkoitettua öljyä.

Bensiinin ja kaksitahtiöljyn sekoitus

Bensiini, litraa Kaksitahtiöljy,	litraa
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

HUOMAUTUS: Kun polttoainetta sekoitetaan pieniä määriä, pienikin mittausvirhe voi vaikuttaa sekoitussuhteeseen suuresti. Mittaa öljymäärä huolellisesti ja varmista, että seoksen suhde on oikea.

1. Lisää puhtaaseen polttoainesäiliöön puolet bensiinin kokonaismäärästä.
2. Lisää koko öljymäärä.
3. Ravista polttoaineseosta.
4. Lisää loput bensiinistä säiliöön.
5. Ravista polttoaineseosta huolellisesti.

HUOMAUTUS: Sekoita korkeintaan yhden kuukauden polttoaineet kerrallaan.

Polttoainesäiliön täyttö

VAROITUS: Noudata seuraavia turvallisuustoimenpiteitä.

1. Sammuta moottori ja anna sen jäähtyä.

2. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.

1. Ravista kannua ja varmista, että polttoaine on sekoittunut kokonaan.

2. Vapauta polttoainesäiliöstä painetta avaamalla polttoainesäiliön korkki hitaasti.

3. Täytä polttoainesäiliö.

HUOMAUTUS: Varmista, että polttoainesäiliössä ei ole liikaa polttoainetta. Polttoaine laajenee lämmetessään.

1. Kiristä polttoainesäiliön korkki tiukasti.

2. Puhdista polttoaineroiskeet laitteen päältä ja ympäriltä.

3. Siirrä laite vähintään 3 metrin päähän polttoaineen lisäämis- ja säilytyspaikalta ennen käynnistämistä.

Huomautus: Laitteen polttoainesäiliön paikka kerrotaan kohdassa Johdanto sivulla 48.

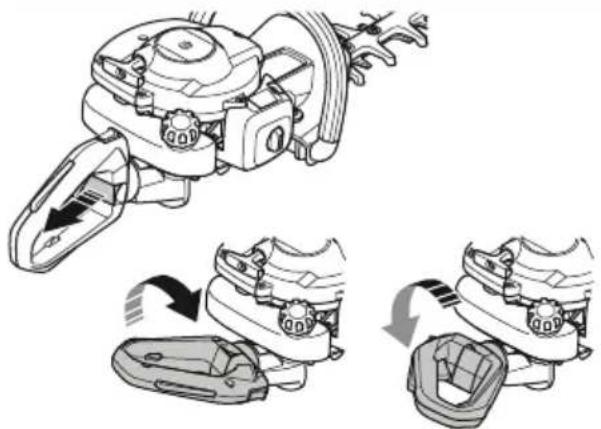

Kahvan säätäminen

Takakahvan voi säätää kolmeen eri asentoon.

• Vapauta kahvan lukitus ja käännä kahvaa.

Laitteen käynnistäminen moottorin ollessa kylmä

1. Siirrä rikastinvipu rikastusasentoon.

1. Paina polttoainepumppua noin 6 kertaa tai kunnes polttoainetta menee pumppuun. Polttoaineen ilmauspumppua ei tarvitse täyttää kokonaan.

2. Paina laitteen runkoa maata vasten vasemmalla kädellä. Älä astu laitteen päälle.

3. Vedä käynnistysnarun kahvaa hitaasti oikealla kädellä, kunnes tunnet vastuksen. Vedä sitten käynnistysnarun kahvaa nopeasti ja voimakkaasti.

VAROITUS: Älä kiedo käynnistysnarua kätesi ympärille.

HUOMAUTUS: Älä vedä käynnistysnarua loppuun asti, äläkä päästä irti käynnistysnarun kahvasta.

1. Jatka käynnistysnarun kahvasta vetämistä, kunnes moottori sytyttää, ja paina rikastin alkuperäiseen asentoonsa.

VAROITUS: Terät liikkuvat, kun moottori käynnistyy.

1. Jatka käynnistysnarun kahvasta vetämistä, kunnes moottori käynnistyy.

2. Aseta moottori joutokäyntinopeudelle painamalla ja vapauttamalla kaasuliipaisin.

3. Lisää moottorin käyntinopeutta painamalla turvaliipaisinta vähitellen.

4. Varmista, että moottori käy tasaisesti.

Laitteen käynnistäminen moottorin ollessa kuuma

1. Paina laitteen runkoa maata vasten vasemmalla kädellä. Älä astu laitteen päälle.
2. Vedä käynnistysnarun kahvaa hitaasti oikealla kädellä, kunnes tunnet vastuksen. Vedä sitten käynnistysnarun kahvaa nopeasti ja voimakkaasti. Jatka, kunnes moottori käynnistyy.

Huomautus: Lisätietoja laitteen käynnistämisestä on kohdassa Laitteen käynnistäminen moottorin ollessa kylmä sivulla 55.

Laitteen pysäyttäminen

- Sammuta moottori siirtämällä pysäytyskytkin pysäytysasentoon.

HUOMAUTUS: Pysäytin palaa automaattisesti käyttöasentoon.

Laitteen käyttö

1. Käynnistä lähellä maata ja nosta laitetta aitaa pitkin leikatessasi sivuja. Pidä huolta, ettei laitteen runko kosketa aitaan.

VAROITUS: Pidä huolta, ettei terälaitteen kärki kosketa maahan.

1. Säädä nopeutta työmäärän mukaan.
2. Pidä laite mahdollisimman lähellä kehoasi, jotta voit työskennellä tasapainoisessa asennossa.
3. Ole varovainen ja käytä laitetta hitaasti.

Huolto

Johdanto

VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen huoltamista.

Huoltokaavio

Huolto Ennen	käyttöä	40 h jäl-keen	100 h jäl-keen
Puhdista ulkopinta. Jokaisen käytön jälkeen.
Puhdista äänenvaimennin, pakoputki ja moottori lehdistä, liasta ja liiasta voiteluaineesta.	Jokaisen käytön jälkeen.
Varmista, ettei leikkuulaite liiku joutokäyntinopeudella. X
Tarkista pysäytin. Katso Pysäyttimen tarkistaminen sivulla 52.	X
Tarkista leikkuulaitteen suojus vaurioiden ja halkeamien varalta. Vaihda, jos vaurioita on.	X
Tarkista kädensuojus vaurioiden ja halkeamien varalta. Vaihda, jos vaurioita on. X
Tarkista turvaliipaisimen varmistin ja turvaliipaisin. Katso Turvaliipaisimen var-mistimen tarkistaminen sivulla 51.	X
Tarkista moottori, polttoainesäiliö ja polttoaineletku vuotojen varalta. X
Kirstä mutterit ja ruuvit. X
Tarkista käynnistin ja käynnistysnaru vaurioiden varalta. X
Tarkista, että veitsiterien kiinnitysruuvit on kiristetty oikein. X
Puhdista ilmansuodatin. Puhdista useammin, jos laitetta käytetään pölyisillä alu-eilla. Vaihda, jos vaurioita on.		X
Tarkista tärinänvaimennuselementit vaurioiden ja halkeamien varalta. Vaihda, jos vaurioita on.		X
Puhdista sytytystulpan ulkopinta ja sen ympäristö. Irrota sytytystulppa ja mittaa kärkiväli. Säädä kärkiväli tai vaihda sytytystulppa. Katso Sytytystulpan tarkistus sivulla 58.		X
Puhdista jäähdytysjärjestelmä. X
Puhdista kaasuttimen ulkopinta ja sen ympäristö. X
Tarkista polttoainesuodatin likaantumisen ja polttoaineletku halkeamien tai mui-den vaurioiden varalta. Vaihda, jos vaurioita on.			X
Puhdista äänenvaimentimen kipinänsammutusverkko. Vaihda, jos se on vioittu-nut.			X
Puhdista polttoainesäiliö sisäpuolelta. X
Vaihda sytytystulppa. X
Tarkista kytkimen, kytkinjousten ja kytkinrummun kuluminen. Anna huoltoliikkeen vaihtaa vaurioituneet osat.			X
Varmista, että vaihde on täytetty rasvalla. X
Tarkasta kaikki kaapelit ja liitännät. X

Joutokäyntinopeuden säätö

1. Puhdista ilmansuodatin ja asenna ilmansuodattimen kansi.

2. Käynnistä laite. Katso kohta Laitteen käynnistäminen moottorin ollessa kylmä sivulla 55.

3. Kierrä T-ruuvia ensin myötäpäivään, kunnes leikkuulaite alkaa liikkua.

1. Kierrä joutokäyntiruuvia vastapäivään, kunnes leikkuulaite pysähtyy.

VAROITUS: Jos leikkuulaite ei pysähdy, kun säädät joutokäyntinopeutta, ota yhteyttä lähimpään huoltoliikkeeseen. Älä käytä laitetta, ennen kuin se on säädetty oikein tai korjattu.

Huomautus: Joutokäyntinopeus on oikea, kun moottori käy tasaisesti kaikilla asennoilla. Katso suositeltu joutokäyntinopeus kohdasta Tekniset tiedot sivulla 61.

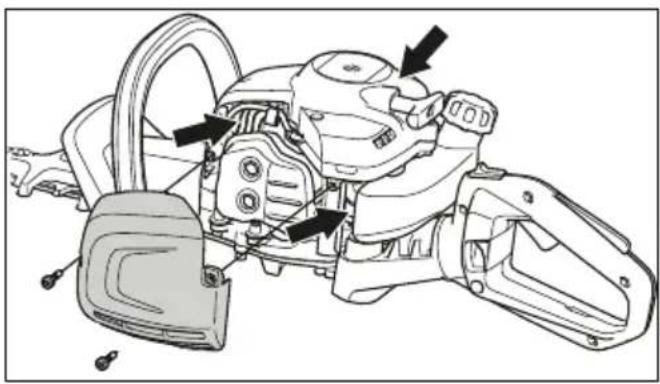

Jäähdytysjärjestelmän puhdistus

Jäähdytysjärjestelmä pitää moottorin lämpötilan alhaisena. Jäähdytysjärjestelmään kuuluvat sylinterin jäähdytysrivat, sylinterin kotelo ja jäähdytysilma-aukko kampikammion läpi.

HUOMAUTUS: Lehdet tukkivat helposti polttoainesäiliön ja kampikammion välissä olevan ilmanottoaukon. Puhdista ilmanottoaukko kokonaan.

1. Puhdista jäähdytysjärjestelmä harjalla viikoittain tai tarvittaessa useammin.
2. Varmista, ettei jäähdytysjärjestelmä ole likainen tai tukossa.

HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi voi aiheuttaa laitteen vaurioitumisen.

• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada käyntiin tai se ei toimi oikein joutokäyntinopeudella.
• Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita:
  a) Varmista, että joutokäyntinopeus on säädetty oikein.
  b) Varmista, että polttoaineseos on oikea.
  c) Varmista, että ilmansuodatin on puhdas.

- Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, että kärkiväli on oikea, katso Tekniset tiedot sivulla 61.

• Vaihda sytytystulppa tarvittaessa.

Ilmansuodattimen puhdistaminen

Puhdista ilmansuodatin säännöllisesti liasta ja pölystä. Tämä ehkäisee kaasuttimen toimintahäiriöitä, käynnistysongelmia, moottorin tehon menetystä, moottorin osien kulumista ja polttoaineenkulutuksen kasvua.

1. Irrota ilmansuodattimen kansi (A).
2. Irrota suodatin (B) suodattimen kehyksestä.

1. Pese suodatin lämpimällä saippuavedellä.

Huomautus: Pitkään käytössä ollutta ilmansuodatinta ei voi koskaan puhdistaa täysin puhtaaksi. Vaihda ilmansuodatin säännöllisin väliajoin, ja vaihda viallinen ilmansuodatin aina uuteen.

1. Varmista, että suodatin on kuiva.
2. Levitä öljyä ilmansuodattimeen. Katso Öljyn levitys vaahtomuovisuodattimeen sivulla 58
3. Puhdista suodattimen kannen sisäpinta. Käytä paineilmaa tai harjaa.

Öljyn levitys vaahtomuovisuodattimeen

HUOMAUTUS: Käytä aina Husqvarna-erikoisilmansuodatinöljyä. Älä käytä muita öljytyyppejä.

VAROITUS: Käytä suojakäsineitä. Ilmansuodatinöljy voi aiheuttaa ihoärsytystä.

1. Siirrä vaahtomuovisuodatin muovipussiin.
2. Kaada öljy muovipussiin.
3. Hiero muovipussia, jotta öljy levittyy tasaisesti koko vaahtomuovisuodattimeen.
4. Paina ylimääräinen öljy muovipussissa olevasta vaahtomuovisuodattimesta.

Vaihdekotelon voiteleminen

• Käytä Husqvarna-erikoisrasvaa. Lisätietoja suositellusta rasvasta saat huoltoliikkeestä.
• Lisää rasva voitelunippojen kautta.

HUOMAUTUS: Älä täytä vaihdekoteloa kokonaan.

Terien puhdistaminen ja voiteleminen

1. Puhdista terät ylimääräisistä materiaaleista ennen laitteen käyttöä ja käytön jälkeen.
2. Voitele terät ennen pidempiaikaista säilytystä.

Huomautus: Lisätietoja suositelluista puhdistus- ja voiteluaineista saat huoltolikkeestä.

Terien tarkistaminen

1. Irrota vaihteen kansi.
2. Varmista, että terät liikkuvat vapaasti. Laita yhdistelmäavain vaihteeseen ja käännä myötä- ja vastapäivään.

1. Tutki terien särmät vaurioiden ja vääntymien varalta.
2. Viilaa terien jäysteet pois.

Vianmääritys

Vianmääritys

Moottori ei käynnisty
Vika Mahdollinen syy Suositeltava vaihe
Kytkentäkynnet Kytkentäkynnet eivät pääse liikkumaan vapaasti.		Säädä tai vaihda kytkentäkynnet.
		Puhdista kytkentäkynsien ympärillä oleva alue.
		Ota yhteyttä valtuutettuun huoltoliikkeeseen.
Polttoainesäiliö Väärä polttoainetyyppi. Tyhjennä se ja käytä oikeanlaista polttoainetta.
Kaasutin Virheellinen joutokäyntino-peus.		Säädä joutokäyntinopeutta.
Ei kipinää Sytytystulppa on Iikainen tai märkä.		Varmista, että sytytystulppa on kuiva ja puhdas.
		Virheellinen kärkiväli.
		Katso oikea kärkiväli kohdasta Tekniset tiedot sivulla 61.
Sytytystulppa Sytytystulppa on löysä. Kiristä sytytystulppa.

Moottorin käynnistyy mutta sammuu uudelleen
Vika Mahdollinen syy Suositeltava vaihe
Polttoainesäiliö Väärä polttoainetyyppi. Tyhjennä se ja käytä oikeanlaista polttoainetta.
Kaasutin Virheellinen joutokäyntino-peus.		Säädä joutokäyntinopeutta. Katso kohta Joutokäyntino-peuden säätö sivulla 57. Ota tarvittaessa yhteyttä huolto-liikkeeseen.
ilmansuodatin Ilmansuodatin	tukossa. Puhdista ilmansuodatin.

Terä
Vika Mahdolliset syyt Suositeltava vaihe
Terä liikkuu hitaasti tai ei ollenkaan.	Terä on juuttunut tai vauri-oitunut.	Puhdista ylimääräinen materiaali teristä. Katso kohta Terien puhdistaminen ja voiteleminen sivulla 59. Poista teristä jäysteet. Katso kohta Terien tarkistaminen sivulla 59. Vaihda terä, jos se on vaurioitunut.
Terä ei leikkaa helposti. Terä	on tylsä tai vaurioitu-nut.	Teroita terä. Katso kohta Terien tarkistaminen sivulla 59. Vaihda terä, jos se on vaurioitunut.
Terä kuumenee. Terien välillä	on kitkaa. Poista terästä jäysteet ja voitele terä. Katso distaminen ja voiteleminen sivulla 59.	Terien puh-

Kuljettaminen, säilyttäminen ja hävittäminen

Kuljetus ja säilytys

• Anna laitteen jäähtyä aina ennen varastointia.
• Kun säilytät ja kuljetat laitetta ja polttoainetta, varmista, ettei laite vuoda polttoainetta tai polttoainehöyryä. Esimerkiksi sähkölaitteista tai lämmityskattiloista peräisin olevat kipinät tai avotuli voivat aiheuttaa tulipalon.

• Käytä polttoaineen säilytyksessä ja kuljettamisessa aina hyväksyttyjä polttoainesäiliöitä.

• Tyhjennä polttoaine ennen kuljetusta tai pitkäaikaista säilytystä. Hävitä polttoaine viemällä se asianmukaiseen keräyspisteeseen.

• Kiinnitä kuljetussuojus kuljetuksen ja säilytyksen ajaksi.
• Irrota sytytystulpan suojus sytytystulpasta.
• Kiinnitä laite kuljetuksen ajaksi. Varmista, ettei se pääse liikkumaan.

Tekniset tiedot

Tekniset tiedot

	322HD60
Moottori
Sylinteritilavuus, cm3	21,7
Joutokäyntinopeus, r/min 2 900
Suositeltu enimmäisnopeus, r/min 9 000
Standardin ISO 8893 mukainen moottorin enimmäisteho, kW/hv @ r/min 0,6/0,8 @ 7 800
Katalysaattoriäänenvaimennin Kyllä
Sytytysjärjestelmä
Sytytystulppa HQT-4 672201
Kärkiväli, mm 0,5
Polttoaine
Polttoainesäiliön tilavuus, l/cm3	0,3/300
Paino
Ilman polttoainetta, kg 5.2
Melupäästöt 10
Äänen tehotaso, mitattu dB(A) 100
Äänen tehotaso, taattu LWA dB(A) 101
Äänitasot 11
Ekvivalentti äänenpainetaso käyttäjän korvan tasalla mitattuna standardin EN ISO 22868 mukaan, dB(A)	92
Tärinätasot 12
Kahvojen vastaavat tärinätasot (ahv,eq) mitattuna standardin EN ISO 22867 mukaan, m/s2
Etu/taka, mm/s2	4,4/4,3
Terät
Tyyppi Kaksipuolinen
Leikkauspituus, mm 600
Leikkuunopeus leikkuuta minuutissa 4 400

EY-vaatimustenmukaisuusvakuutus

EU-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa täten, että tuote:

Kuvaus Pensasleikkuri
Tuotemerkki Husqvarna
Tyyppi/malli 322HD60
Tunniste Sarjanumerot	vuodesta 2022 alkaen

vastaavat täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia:

Asetus Kuvaus
2006/42/EC konedirektiivi
2014/30/EU EMC-direktiivi
2000/14/EC Melupäästödirektiivi
2011/65/EU Direktiivi t	ettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa

ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja:

Seuraavia standardeja on sovellettu:

EN ISO 12100:2010, EN ISO 10517:2019, EN IEC 63000:2018, EN ISO 14982:2009

RISE SMP Svensk Maskinprovning AB,, Box 7035, SE-750 07 Uppsala, Sweden on suorittanut Husqvarna AB:n puolesta vapaaehtoisen tyyppitarkastuksen. Sertifikaatin numero: SEC/10/2280

Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 61.

Huskvarna, 2022-05-09

Stefan Holmberg, Tuotekehityspäällikkö, Technology Management, Husqvarna AB

Teknisestä dokumentaatiosta vastaava edustaja

INNHOLD

Innledning....64

Sikkerhet....65

Drift....70

Vedlikehold....72

Feilsøking....75

Suure kiiruse segukruvi.

Madala kiiruse segukruvi.

Summuti kontrollimine
