Vrsta izdelka	Škarje za živo mejo
Znamka	Husqvarna
Model	322HD60
Prostornina (cm³)	21,7
Prosti tek (vrt/min)	2 900
Najvišja hitrost (vrt/min)	9 000
Največja moč (kW/KM pri vrt/min)	0,6 / 0,8 pri 7 800
Prostornina rezervoarja (L)	0,3
Teža brez goriva (kg)	5,2
Vrsta rezila	Dvorezno
Dolžina reza (mm)	600
Hitrost rezanja (rez/min)	4 400
Svečka	HQT-4 672201, razmik 0,5 mm
Zajamčena raven zvočne moči LWA (dB(A))	101
Raven zvočnega tlaka na uho (dB(A))	92
Vibracije spredaj/zadaj (m/s²)	4,4 / 4,3
Dušilec s katalizatorjem	Da
Gorivo	Mešanica neosvinčenega bencina 90 RON min in dvotaktnega olja 50:1
Varnostne naprave	Zapora sprožilca, zaščita pred odbojem, stikalo za zaustavitev, transportna zaščita
Redno vzdrževanje	Čiščenje zračnega filtra, mazanje ohišja in rezil, preverjanje svečke, čiščenje hladilnega sistema
Prevoz in skladiščenje	Izpraznite gorivo, namestite transportno zaščito, pritrdite napravo

Pogosto zastavljena vprašanja - 322HD60 HUSQVARNA

Katero gorivo uporabiti za Husqvarna 322HD60?

Uporabite mešanico neosvinčenega bencina (vsaj 90 RON/87 AKI) in visokokakovostnega dvotaktnega olja v razmerju 50:1 (2 %). Husqvarna priporoča svoje dvotaktno olje za optimalno delovanje.

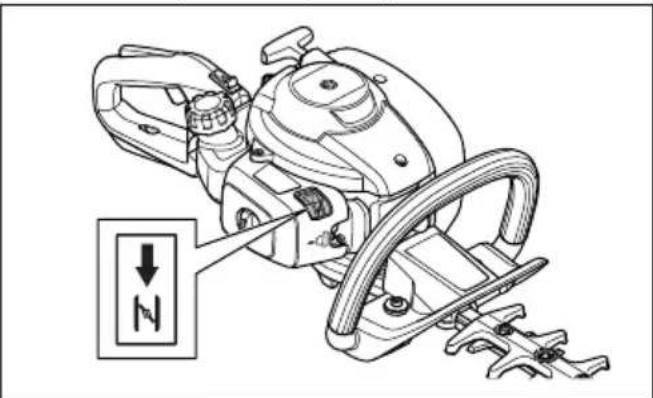

Kako zagnati škarje za živo mejo, ko je motor hladen?

Potegnite zračno loputo, 6-krat pritisnite gumijasto žogo za gorivo, postavite napravo na tla, počasi vlecite zaganjalnik do upora, nato močno potegnite. Motor se zažene, vrnite zračno loputo v začetni položaj.

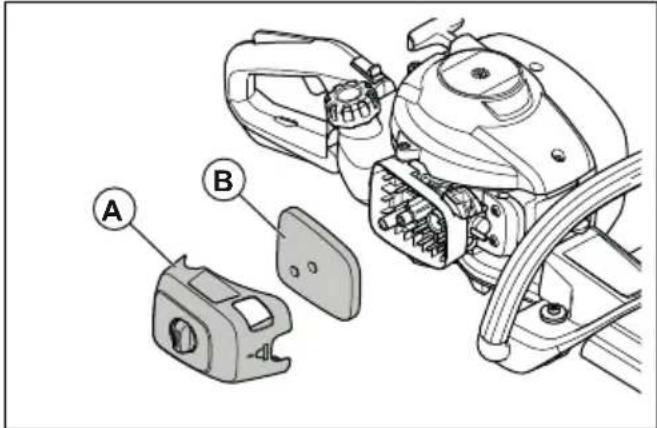

Kako pogosto je treba čistiti zračni filter?

Zračni filter čistite redno, pogosteje v prašnih pogojih. Zamenjajte ga, če je poškodovan. Čist filter preprečuje težave pri zagonu in izgubo moči.

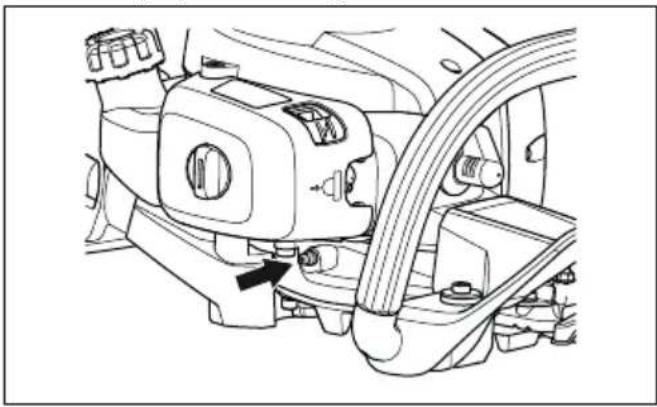

Kako namazati rezila modela 322HD60?

Uporabite posebno mast Husqvarna na priključku za mazanje ohišja zobnika. Rezila očistite pred in po uporabi ter jih namažite pred daljšim skladiščenjem.

Kaj storiti, če se rezilo ne vrti ali se vrti počasi?

Ustavite motor, odstranite pokrov svečke. Očistite rezila ostankov, popilite robove in jih namažite. Preverite, ali je rezilo poškodovano; po potrebi ga zamenjajte.

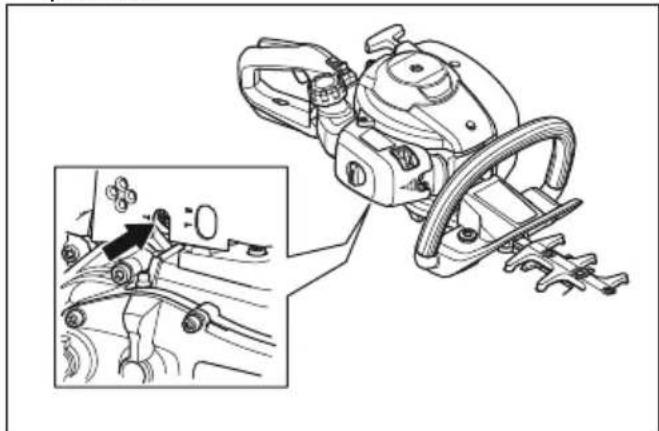

Kako nastaviti prosti tek?

Očistite zračni filter, zaženite motor, zavrtite vijak prostega teka T v smeri urinega kazalca, dokler se rezilo ne premakne, nato v nasprotni smeri, dokler se rezilo ne ustavi. Rezilo se ne sme premikati v prostem teku.

Katera zaščitna oprema je priporočljiva?

Nosite zaščito za ušesa, zaščitna očala, rokavice, nedrseče škornje, dolge hlače in dolge rokave. Imeti pri roki komplet prve pomoči.

Kako shraniti škarje za živo mejo za daljše obdobje?

Izpraznite rezervoar za gorivo, očistite napravo, namestite transportno zaščito, odstranite pokrov svečke, shranite na suhem mestu, izven dosega otrok.

Kakšna je garancija za zvočno moč?

Zajamčena raven zvočne moči LWA je 101 dB(A) v skladu z direktivo 2000/14/ES. Raven zvočnega tlaka na uho je 92 dB(A).

Kje najti serijsko številko in leto proizvodnje?

Na tablici s podatki je serijska številka: prve štiri številke označujejo leto (llll) in teden (tt) proizvodnje. Na primer, 2022 za leto 2022.

NAVODILA ZA UPORABO 322HD60 HUSQVARNA

SL Navodila za uporabo

162-177

178-194

195-210

Contents

Introduction.... 2

Safety....3

Operation....7

Maintenance.... 10

Troubleshooting.... 13

Odpravljanje težav.... 206

Transport skladiščenje in odstranitev.... 207

Tehnični podatki....208

Izjava ES o skladnosti....210

Uvod

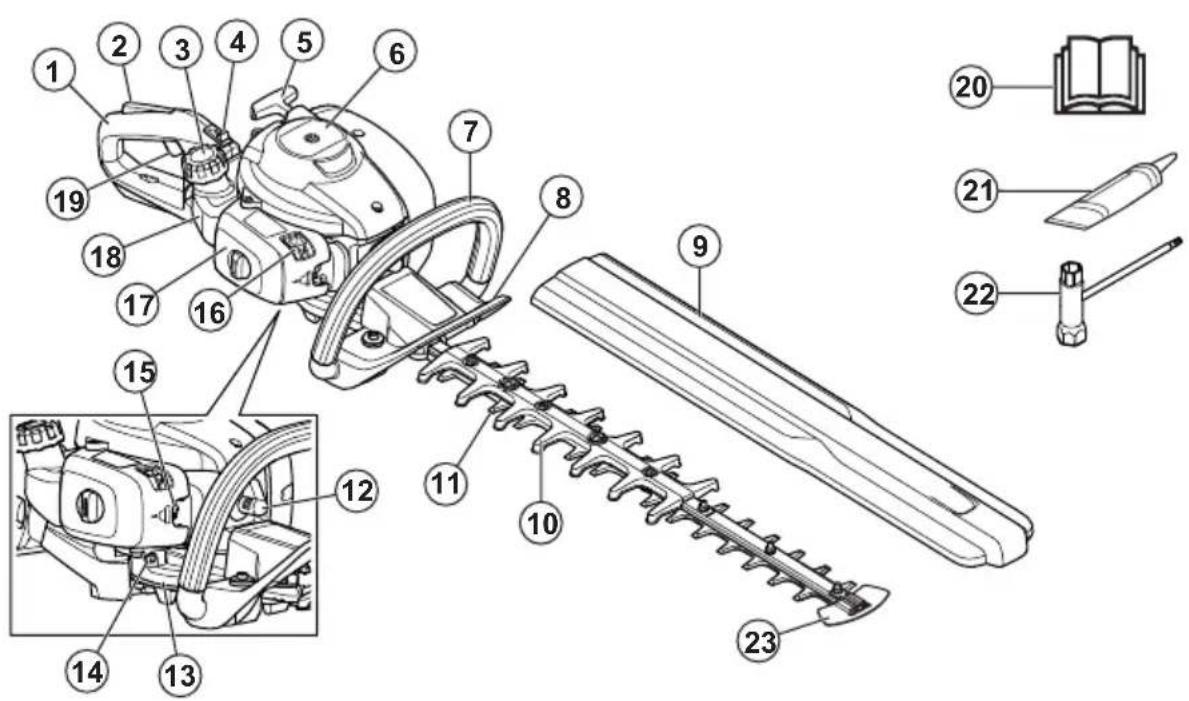

Pregled izdelka

1. Zadnji ročaj
2. Zaklep ročice plina
3. Pokrovček rezervoarja za gorivo
4. Stikalo za izklop
5. Ročica zaganjalne vrvice
6. Pokrov valja
7. Sprednji ročaj
8. Ščitnik roke
9. Transportna zaščita
10. Ščitnik rezila
11. Rezilo
12. Kapica svečke in svečka
13. Ohišje menjalnika
14. Mazalno mesto za mast
15. Membrana črpalke goriva
16. Ročica čoka

17. Pokrov zračnega filtra

18. Rezervoar za gorivo

19. Ročica plina
20. Navodila za uporabo
21. Tuba z mastjo
22. Kombiniran ključ
23. Ščitnik konice rezila

Opis izdelka

Izdelek je model obrezovalnika žive meje z motorjem z notranjim zgorevanjem.

Namen uporabe

Izdelek uporabljajte za obrezovanje vej in vejic. Izdelka ne uporabljajte za druga opravila.

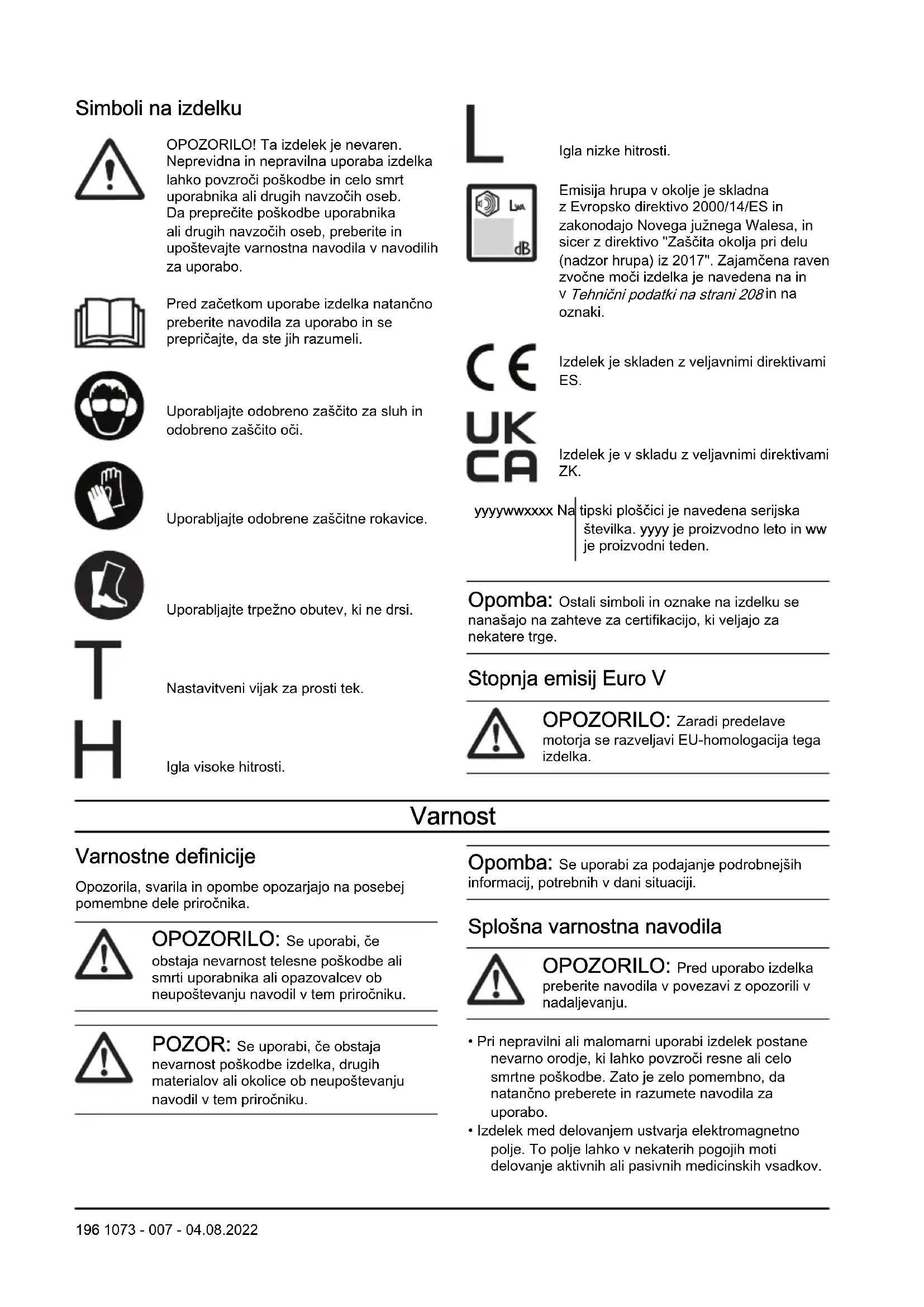

Simboli na izdelku

OPOZORILO! Ta izdelek je nevaren. Neprevidna in nepravilna uporaba izdelka lahko povzroči poškodbe in celo smrt uporabnika ali drugih navzočih oseb. Da preprečite poškodbe uporabnika ali drugih navzočih oseb, preberite in upoštevajte varnostna navodila v navodilih za uporabo.

Pred začetkom uporabe izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.

Uporabljajte odobreno zaščito za sluh in odobreno zaščito oči.

Uporabljajte odobrene zaščitne rokavice.

Uporabljajte trpežno obutev, ki ne drsi.

Nastavitveni vijak za prosti tek.

Igla visoke hitrosti.

Igla nizke hitrosti.

Emisija hrupa v okolje je skladna z Evropsko direktivo 2000/14/ES in zakonodajo Novega južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka je navedena na in v Tehnični podatki na strani 208 in na oznaki.

Izdelek je skladen z veljavnimi direktivami ES.

Izdelek je v skladu z veljavnimi direktivami ZK.

yyyyMMddxxxx Na

tipski ploščici je navedena serijska številka. yyyy je proizvodno leto in ww je proizvodni teden.

Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za nekatere trge.

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pri nepravilni ali malomarni uporabi izdelek postane nevarno orodje, ki lahko povzroči resne ali celo smrtne poškodbe. Zato je zelo pomembno, da natančno preberete in razumete navodila za uporabo.
• Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov.

Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujejo z zdravnikom ali proizvajalcem medicinskega vsadka, s čimer zmanjšajo nevarnost resnih ali smrtnih poškodb.

• Pri ljudeh, ki imajo težave s krvnim obtokom, lahko pretirana izpostavljenost tresljajem povzroči poškodbe ožilja ali živčevja. Če opazite znamenja pretirane izpostavljenosti tresljajem, se posvetujte z zdravnikom. Ti simptomi zajemajo otrplost, izgubo občutenja, ščemenje, zbadanje, bolečino, zmanjšano moč in spremembe barve ali stanja kože. Običajno se pojavijo v prstih, na rokah ali na zapestjih. Nevarnost sprememb je večja ob delu pri nizkih temperaturah.
• V primeru dvoma, ali je nadaljnja uporaba še primerna, se posvetujte s strokovnjakom. Obrnite se na svojega zastopnika ali servisno delavnico. Izogibajte se situacijam, ki se vam zdijo prezahtevne.
• Ne pozabite, da je uporabnik odgovoren za nesreče ali nevarnosti, ki jih povzroči drugim ljudem ali njihovi lastnini.
• Izdelka ne dovolite uporabljati nikomur, dokler se ne prepričate, da je razumel vsebino navodil za uporabo
• Otrokom nikoli ne dovolite, da uporabljajo izdelek ali da so zgolj v njegovi bližini. Ker je izdelek opremljen z vzmetnim stikalom za zaustavitev, ga lahko že z majhno hitrostjo in silo vključite, kar pomeni, da lahko tudi majhni otroci v določenih okoliščinah zaženejo izdelek. To lahko pomeni tveganje resne osebne poškodbe. Zato odstranite kapico svečke, ko izdelka ne morete nadzorovati.
• Izdelek shranjujte izven dosega otrok.
• Izdelka ne uporabljajte, če ste utrujeni, pod vplivom alkohola ali jemljete zdravila, ki lahko vplivajo na vid, presojo ali koordinacijo.
• Ne uporabljajte pokvarjenega izdelka. Sledite navodilom za pregled, vzdrževanje in servis v skladu z napotki v teh navodilih. Nekatere vrste vzdrževalnih del in popravil lahko opravi samo za to usposobljeno strokovno osebje. Upoštevajte navodila v poglavju Vzdrževanje.
• Nikoli ne uporabljajte izdelka, katerega prvotne specifikacije so bile na kakršen koli način spremenjene.

Varnostna navodila za uporabo

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Izdelka nikoli ne uporabljajte v izrednih vremenskih pogojih, kot so izredno mrzli, izredno vroči in/ali vlažni pogoji.

• Pokvarjena rezila lahko povečajo nevarnost nesreč.
  • V premeru 15 metrov/50 čevljev od delovnega mesta ne sme biti ljudi ali živali.

• Opazujte okolico in se prepričajte, da ne obstaja nevarnost, da nobena oseba ali žival ne more priti v stik z rezalno opremo.

• Preglejte delovno območje. Odstranite vse predmete, ki jih lahko izvrže.
• Vedno morate imeti varen in stabilen položaj za delo.
• Stroja nikoli ne pustite brez nadzora pri delujočem motorju.
• Med delovanjem motorja vaše roke in noge ne smejo priti v bližino rezalne enote.
• Če med delovanjem pride do ukleščenja med rezili, izklopite motor ter pred čiščenjem rezil počakajte, da se motor povsem zaustavi. Pokrov svečke odklopite s svečke.
• Ko je motor izključen, odmaknite roke in noge iz bližine rezalne enote, dokler se motor povsem ne zaustavi.
• Pazite na kose in veje, ki jih lahko naprava izvrže med obrezovanjem.
• Kadar uporabljate zaščito za sluh, bodite pozorni na svarilne znake in klice. Zaščito za sluh odstranite takoj, ko se motor zaustavi.
• Orodja ne uporabljajte z lestve, stola ali drugega dvignjenega položaja, ki ni povsem varen.
• Izdelek vedno držite z obema rokama. Izdelek držite pred telesom.
• Če zadenete ob predmet ali se pojavijo tresljaji, izdelek nemudoma zaustavite. Pokrov svečke odklopite s svečke. Prepričajte se, da izdelek ni poškodovan. Popravite poškodbe.
• Za preprečevanje nevarnosti električnega udara se prepričajte, da pokrovček svečke in vžigalni kabel nista poškodovana.
• Preverite ali so vsi vijaki in matice zatesnjeni.
• Preverite, će je menjalnik pravilno namazan. Glejte Mazanje ohišje menjalnika na strani 206.
• Med uporabo izdelka se menjalnik močno segreje. Da se ne bi opekli, se menjalnika ne dotikajte.
• Pred zagonom morate namestiti vse pokrove in ščitnike.

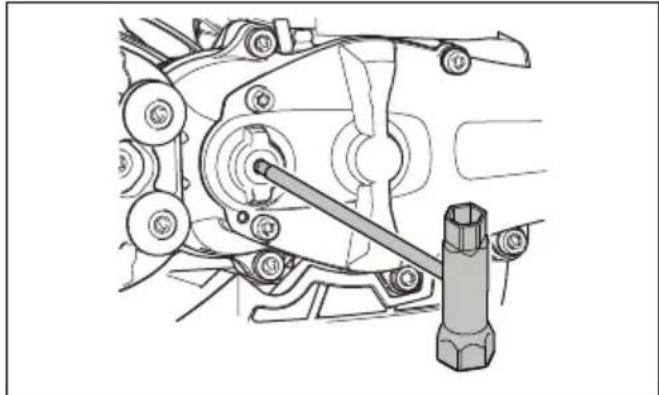

• Če se rezila zablokirajo, jih lahko sprostite tako, da v menjalnik vstavite kombiniran ključ. Kombiniran ključ vstavite v menjalnik in ga obračajte naprej in nazaj. Glejte Pregledovanje rezil na strani 206.
• Ko izdelka ne uporabljate, morate rezalno enoto zaščititi s transportno zaščito.

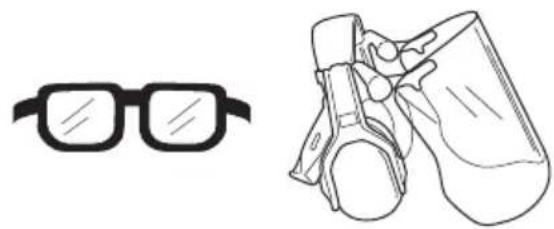

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

- Pri uporabi izdelka vedno uporabljajte odobreno osebno zaščitno opremo. Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec naj vam pomaga izbrati ustrezno opremo.

• Nosite homologirano zaščito za sluh, ki ustrezno zmanjšuje hrup. Dolgotrajna izpostavljenost hrupu lahko povzroči trajne okvare sluha.
• Uporabljajte odobreno zaščito oči. Tudi će uporabljate vizir, morate vedno uporabljati tudi homologirana zaščitna očala. Homologirana zaščitna očala morajo biti skladna s standardom ANSI Z87.1 za ZDA ali s standardom EN 166 za države EU.

- Po potrebi uporabite rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo.

- Uporabite vzdržljive škornje ali cevlje, ki ne drsijo.

• Uporabljajte oblačila iz trpežnih materialov. Vedno uporabljajte trpežne dolge hlače in dolge rokave. Ne uporabljajte ohlapnih oblačil, ki se lahko zataknejo za vejice ali veje. Ne nosite nakita, kratkih hlač in sandalov in ne hodite bosi. Lase si varno sprite nad rameni.
• Paket prve pomoči hranite na dosegu roke.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka s poškodovanimi varnostnimi napravami.
• Redno preverjajte varnostne naprave. Če so varnostne naprave poškodovane, se obrnite na pooblaščeno servisno delavnico Husqvarna.

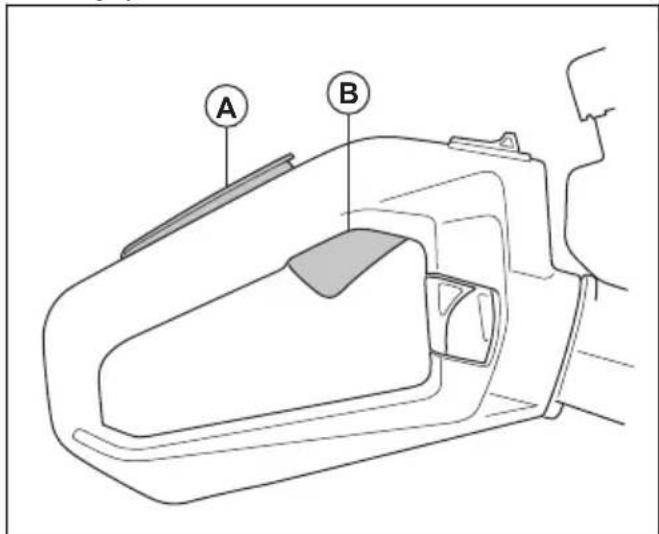

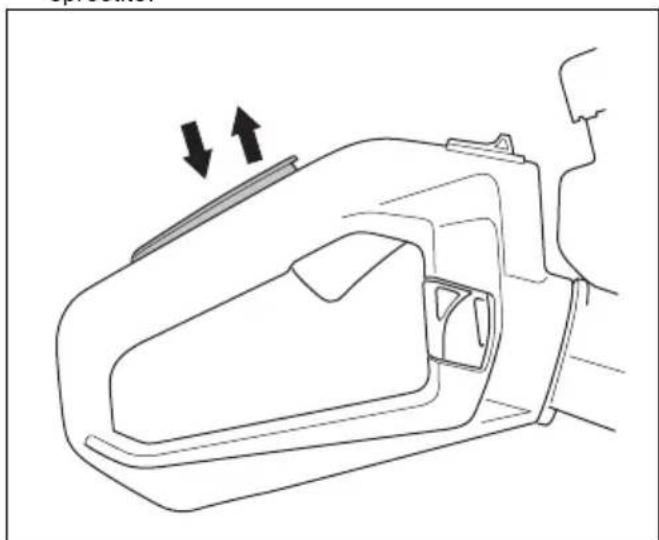

Preverjanje delovanja zaklepa ročice plina

1. Prepričajte se, da se zaklep ročica plina (A) in ročica plina (B) premikata neovirano ter da povratna vzmet deluje pravilno.

1. Potisnite zaklep ročice plina navzdol in se prepričajte, da se vrne v začetni položaj, ko ga sprostite.

Preverjanje izklopnega stikala

1. Zagon motorja.

2. Izklopno stikalo potisnite v položaj za izklop in se prepričajte, da se je motor izklopil.

OPOZORILO: Stikalo za izklop se samodejno vrne v položaj za zagon. Pri sestavljanju ali vzdrževanju izdelka za preprečevanje neželenega zagona odstranite pokrov s svečke.

Preverjanje ščitnika roke

Ščitnik roke preprečuje poškodbe zaradi rezili.

1. Izklopite motor.

2. Prepričajte se, da je ščitnik roke pravilno nameščen.

3. Preglejte, ali je ščitnik rok poškodovan.

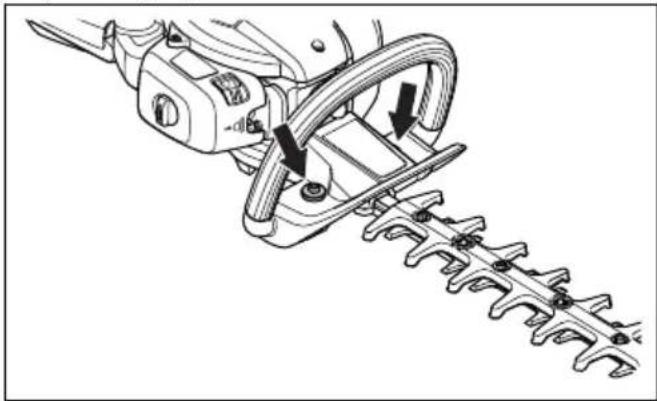

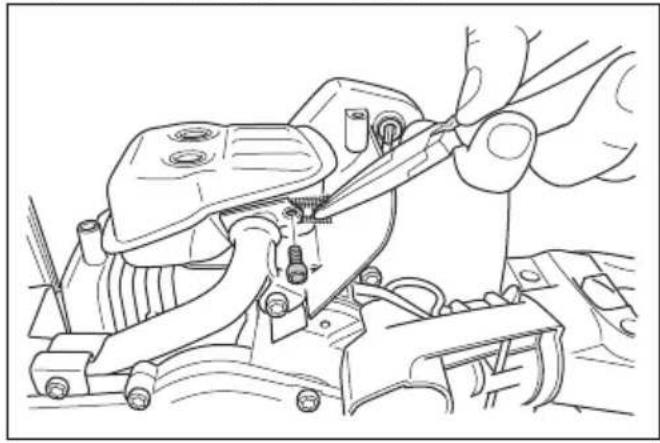

Preverjanje sistema za dušenje tresljajev

Sistem za dušenje tresljajev zmanjša tresljaje ročajev. Elementi za blaženje tresljajev delujejo kot pregrada med ohišjem izdelka in ročajem.

1. Vizualno preverite, da ni prisotnih deformacij in poškodb.

2. Prepričajte se, da so elementi za blaženje tresljajev pravilno pritrjeni.

OPOZORILO: Izdelka ne uporabljajte brez dušilnika ali s poškodovanim dušilnikom. Poškodovan dušilnik lahko zviša raven hrupa in poveča nevarnost požara. Izdelka ne uporabljajte brez ali s poškodovanim lovilnikom isker. Poškodovan lovilnik isker je treba zamenjati.

OPOZORILO: Dušilniki med in po delovanju postanejo zelo vroči, tudi pri hitrosti prostega teka.

POZOR: Če je lovilnik isker pogosto zamašen, je to lahko znak, da je delovanje katalizatorja poslabšano. Dušilnik naj pregleda servisni zastopnik. Zamašena mrežica lovilnika isker povzroča pregrevanje, kar povzroči poškodbe valja in bata.

OPOZORILO: Notranje površine dušilnika vsebujejo kemikalije, ki lahko povzročajo raka. Pazite, da se ne dotikate teh elementov, če je dušilnik poškodovan.

Dušilnik zmanjšuje raven hrupa na najnižjo možno raven in usmerja izpušne pline stran od uporabnika. Dušilnik s katalizatorjem zmanjšuje škodljive izpušne pline.

1. Izklopite motor.

2. Vizualno preverite, da ni prisotnih poškodb in deformacij.

3. Poskrbite, da je dušilnik pravilno nameščen na izdelek.

4. Lovilnik isker očistite z žično ščetko.

Pregled rezil in ščitnika rezila

Zunanji deli rezil delujejo kot ščitnik rezila. Ščitnik rezila ščiti pred urezninami.

1. Zaustavite stroj in se prepričajte, da so se rezila ustavila.
2. Pokrov svečke odstranite s svečke.
3. Nadenite si zaščitne rokavice.
4. Prepričajte se, da rezilo in ščitnik rezila nista poškodovana ali ukrivljena. Vedno zamenjajte poškodovano ali zvito rezilo ali poškodovan ščitnik rezila.
5. Prepričajte se, da so vijaki in ščitnik rezila priviti.

Varnost pri delu z gorivom

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Če so na izdelku ostanki goriva ali motornega olja, izdelka ne zaganjajte. Očistite ostanke goriva/olja in počakajte, da se izdelek posuši.
• Če se z gorivom polijete po obleki, se nemudoma preoblecite.
• Pazite, da goriva ne polijete po telesu, saj lahko pride do poškodb. Če gorivo polijete po telesu, se očistite z milom in vodo.
• Če motor pušča, izdelka ne zaganjajte. Redno preverjajte, ali motor pušča.
• Z gorivom ravnajte previdno. Gorivo je vnetljivo, hlapi pa so eksplozivni, zato lahko pride do poškodb ali smrti.

• Ne vdihavajte hlapov goriva, saj lahko pride do poškodb. Zagotovite zadosten pretok zraka.
  • V bližini goriva ali motorja ne kadite.

• Vročih predmetov ne postavljajte v bližino goriva ali motorja.

• Goriva ne dolivajte, ko je motor vklopljen.
• Pred dolivanjem goriva se prepričajte, da je motor ohlajen.
• Pred dolivanjem počasi odprite pokrovček posode za gorivo in previdno sprostite pritisk.
• Goriva ne dolivajte v zaprtih prostorih. Nezadosten pretok zraka lahko povzroči poškodbe ali smrt zaradi zadušitve ali zastrupitve z ogljikovim monoksidom.
• Skrbno privijte pokrovček posode za gorivo. Če pokrovček posode za gorivo ni dobro zatesnjen, obstaja nevarnost požara.
• Preden izdelek vklopite, ga premaknite najmanj 3 m/10 čevljev stran od mesta, kjer ste napolnili posodo za gorivo.
• Rezervoar za gorivo ne napolnite do konca. Gorivo se razširi zaradi vročine. Pustite prazen prostor na vrhu rezervoarja za gorivo.

Varnostna navodila za vzdrževanje

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Zaustavite stroj in se prepričajte, da se je rezalna oprema ustavila. Pred izvajanjem vzdrževalnih del se mora izdelek ohladiti.
• Pred vzdrževalnimi deli odklopite pokrov svečke.
• Izpušni plini iz motorja vsebujejo ogljikov monoksid, strupen in zelo nevaren plin brez vonja, ki lahko povzroči smrt. Izdelka ne zaganjajte v zaprtih prostorih.
• Izpušni plini iz motorja so vroči in lahko vsebujejo iskre. Izdelka nikoli ne zaganjajte v zaprtih prostorih ali v bližini vnetljivih materialov.
• Dodatki in spremembe izdelka, ki niso odobrene s strani proizvajalca, lahko vodijo k resnim poškodbam ali celo v smrt. Ne spreminjajte izdelka. Uporabljajte samo originalno dodatno opremo.
• Če izdelka ne vzdržujete pravilno in redno, se poveča nevarnost poškodb za osebe in izdelek.
• Vzdrževanje opravite v skladu s priporočili v teh navodilih za uporabo. Vsakršno drugačno vzdrževanje naj opravi Husqvarna osebje pooblaščene servisne delavnice.
• Redno dovolite osebju pooblaščene servisne delavnice Husqvarnaizvajati vzdrževalna dela.
• Zamenjajte poškodovane, obrabljene ali zlomljene dele.

Delovanje

Uvod

OPOZORILO: Preden začnete uporabljati izdelek, morate prebrati in razumeti poglavje o varnosti.

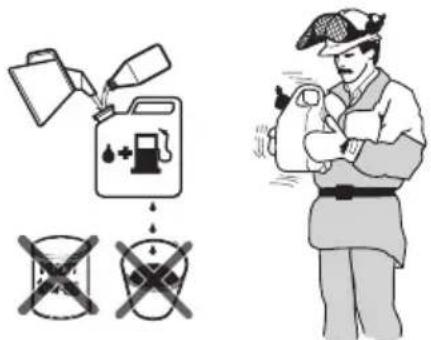

Gorivo

Ta izdelek ima dvotaktni motor.

POZOR: Če uporabite neustrezno vrsto goriva, lahko poškodujete motor. Uporabite mešanico bencina in olja za dvotaktne motorje.

Predhodno zmešano gorivo

- Za najboljše delovanje in daljšo življenjsko dobo motorja uporabljajte vnaprej pripravljeno mešanico goriva z alkilatom Husqvarna. V gorivu je manj škodljivih kemikalij v primerjavi z običajnim gorivom, kar zmanjšuje količino škodljivih izpušnih plinov. Po zgorevanju tega goriva je količina ostankov manjša, zaradi česar so deli motorja čistejši.

Mešanje goriva

Bencin

- Uporabljajte kakovosten neosvinčen bencin z največ 10-% vsebnostjo etanola.

POZOR: Ne uporabljajte bencina, ki ima oktansko število nižje od 90 RON/87 AKI. Uporaba nižjega oktanskega števila lahko povzroči klenkanje, kar povzroča poškodbe motorja.

• Za čim boljše rezultate in zmogljivost uporabite olje za dvotaktne motorje Husqvarna.
• Če olje za dvotaktne motorje Husqvarna ni na voljo, lahko uporabite kakovostno olje za dvotaktne motorje z zračnim hlajenjem. Za izbiro ustreznega olja se obrnite na servisnega zastopnika.

POZOR: Ne uporabljajte olja za vodno hlajene izvenkrmne dvotaktne motorje. Ne uporabljajte olja za štiritaktne motorje.

Mešanica bencina in olja za dvotaktne motorje

Bencin, liter Olje za dvo-	taktne motorje, liter
	2 % (50 : 1)
5 0,10
10 0,20
15 0,30
20 0,40

POZOR: Pri mešanju manjših količin goriva lahko manjša odstopanja močneje vplivajo na razmerje mešanice. Natančno izmerite količino olja in tako ustvarite pravilno mešanico.

POZOR: Naenkrat ne pripravite mešanice goriva za več kot en mesec.

Polnjenje posode za gorivo

OPOZORILO: Za lastno varnost upoštevajte postopek v nadaljevanju.

1. Zaustavite motor in pustite, da se ohladi.

2. Očistite področje okrog pokrova posode za gorivo.

POZOR: Prepričajte se, da v posodi za gorivo ni preveč goriva. Gorivo ima pri višjih temperaturah večjo prostornino.

1. Zategnite pokrovček posode za gorivo.

2. Na izdelku in okoli njega očistite razlito gorivo.

3. Izdelek pred zagonom za vsaj 3 m (10 čevljev) odmaknite od mesta, kjer ste točili gorivo, in od vira goriva.

Opomba: Za mesto rezervoarja za gorivo na vašem izdelku glejte Uvod na strani 195.

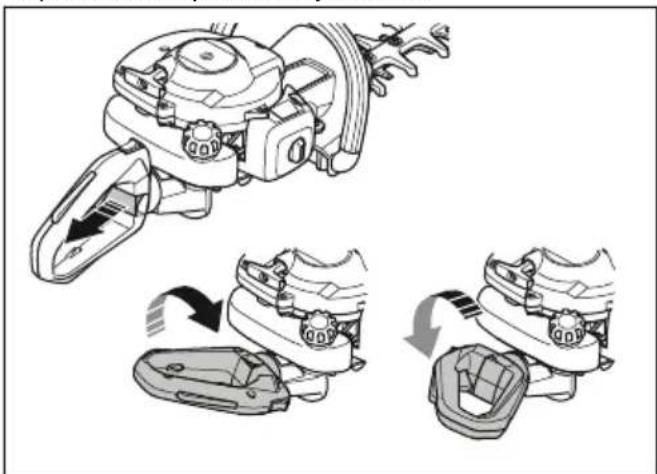

Nastavitev ročaja

Zadnji ročaja je mogoče nastaviti v 3 položaje.

- Sprostite zaklep ročice in jo obrnite.

Zagon izdelka s hladnim motorjem

1. Ročico čoka povlecite v položaj za čok.

1. Približno 6-krat pritisnite membrano črpalke goriva, dokler se membrana ne začne polniti z gorivom. Membrane črpalke za gorivo ni treba povsem napolniti.

2. Z levo roko pritisnite ohišje izdelka ob tla. Ne stopajte na izdelek.

3. Počasi z desno roko povlecite ročico zaganjalne vrvice, dokler ne začutite nekoliko upora, nato ročico zaganjalne vrvice hitro in močno povlecite.

OPOZORILO: Zaganjalne vrvice ne navijajte okoli svoje roke.

POZOR: Zaganjalne vrvice nikoli ne izvlecite do konca in ne izpustite ročice zaganjalne vrvice.

1. Ročico zaganjalne vrvi vlecite dokler motorja ne zaženete, nato pa ročico čoka potisnite v izhodiščni položaj.

OPOZORILO: Ob zagonu motorja se rezilo vrti.

1. Ročico zaganjalne vrvice vlecite, dokler ne se motor ne zažene.

2. Pritisnite in sprostite ročico plina za preklop motorja v prosti tek.

3. Ročico plina postopoma pritiskajte, da povečate število vrtljajev motorja.

4. Prepričajte se, da motor gladko deluje.

Zagon izdelka s toplim motorjem

1. Z levo roko pritisnite ohišje izdelka ob tla. Ne stopajte na izdelek.

2. Počasi z desno roko povlecite ročico zaganjalne vrvice, dokler ne začutite nekoliko upora, nato ročico zaganjalne vrvice hitro in močno povlecite. Ponavljajte, dokler ne zaženete motorja.

Opomba: Za dodatne informacije o načinu zagona motorja glejte Zagon izdelka s hladnim motorjem na strani 202.

Izklop izdelka

- Motor izklopite tako, da stikalo za zaustavitev premaknete v položaj za zaustavitev.

POZOR: Stikalo za izklop se samodejno vrne v delovni položaj.

Uporaba izdelka

1. Ko obrezujete strani žive meje, začnite pri tleh in izdelek premikajte navzgor. Pazite, da se s telesom izdelka ne dotaknete obrezovalnika.

1. Nastavite hitrost, ki bo ustrezala zahtevnosti dela.
2. Za stabilni delovni položaj izdelek držite ob telesu.
3. Bodite previdni in delajte počasi z izdelkom.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del na izdelku morate prebrati in razumeti poglavje o varnosti.

Urnik vzdrževanja

Vzdrževanje Pred	uporabo	Po 40 urah	Po 100 urah
Očistite zunanjo površino. Po vsaki uporabi.
Očistite listje, umazanijo in neželeno mazivo iz dušilnika, izpušne cevi in motorja.	Po vsaki uporabi.
Prepričajte se, da se rezalna enota v prostem teku ne premika. X
Preverite izklopno stikalo. Glejte Preverjanje izklopnega stikala na strani 199.	X
Preverite, ali je rezalna enota poškodovana ali razpokana. V primeru poškodb, zamenjajte.	X
Preverite, ali je ščitnik rok poškodovan ali razpokan. V primeru poškodb, zamenjajte.	X
Preverite zaklep ročice plina in ročico plina. Glejte Preverjanje delovanja zaklepa ročice plina na strani 198.	X
Preglejte, ali iz motorja, posode ali cevi za gorivo izteka gorivo. X
Privijte matice in vijake. X
Preverite, ali sta zaganjalnik in zaganjalna vrvica poškodovana. X
Preverite, ali sta vijaka, s katerima sta pritrjeni rezili, pravilno zategnjena. X
Očistite zračni filter. Čistite pogosteje, će uporabljate v prašnih območjih. V primeru poškodb, zamenjajte.		X
Preverite, ali so elementi za blaženje tresljajev poškodovani ali razpokani. V primeru poškodb, zamenjajte.		X
Očistite zunanjo površino vžigalne svečke in njeno okolico. Odstranite svečko in izmerite razmak med elektrodama. Nastavite razmak med elektrodama ali pa zamenjajte svečko. Glejte Pregled svečke na strani 205.		X
Očistite hladilni sistem. X
Očistite zunanjo površino uplinjalnika in območje okrog njega. X
Preverite, ali je filter goriva onesnažen ter ali ima cev goriva razpoke ali druge okvare. V primeru poškodb, zamenjajte.			X
Očistite mrežico lovilnika isker na dušilniku. ali jo v primeru poškodb zamenjajte. X
Očistite notranje površine rezervoarja za gorivo. X
Zamenjajte svečko. X
Preverite, ali so sklopka, vzmet sklopke in boben sklopke obrabljeni. V primeru poškodb mora dele zamenjati pooblaščen serviser.			X
Prepričajte se, da je ohišje menjalnika napolnjeno z mastjo. X
Preverite vse kable in priključke. X

Prilagajanje hitrosti prostega teka

1. Očistite zračni filter in namestite pokrov zračnega filtra.

2. Zaženite izdelek. Glejte Zagon izdelka s hladnim motorjem na strani 202.

3. Nastavitveni vijak T obračajte v smeri vrtenja urinih kazalcev, dokler se rezalna enota ne začne premikati.

OPOZORILO: Če se rezalna enota po nastavitvi hitrosti v prostem teku ne zaustavi, se obrnite na najbližjega servisnega zastopnika. Izdelka ne uporabljajte, dokler ni pravilno nastavljen ali popravljen.

Opomba: Hitrost prostega teka je nastavljena pravilno, ko motor deluje enakomerno v vsakem položaju. Za priporočeno hitrost v prostem teku glejte Tehnični podatki na strani 208.

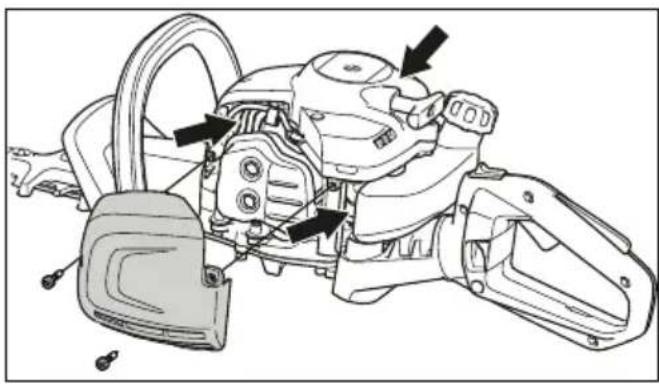

Čiščenje hladilnega sistema

Hladilni sistem ohranja nizko temperaturo motorja. Hladilni sistem sestavljajo hladilna rebrca na valju, pokrov valja in odprtina za dovod zraka v okrovu ročične gredi.

POZOR: Listje lahko hitro zamaši odprtino za dovod zraka med posodo za gorivo in okrovom ročične gredi. Odprtino za dovod zraka očistite v celoti.

1. Hladilni sistem očistite s krtačo enkrat tedensko ali po potrebi pogosteje.
2. Prepričajte se, da hladilni sistem ni umazan ali zamašen.

Pregled svečke

POZOR: Vedno uporabljajte priporočeno vrsto svečke. Zaradi neustrezne vrste vžigalne svečke se izdelek lahko poškoduje.

• Če se moč motorja zmanjša, motorja ni mogoče enostavno zagnati ali ta ne deluje ustrezno v prostem teku, preglejte vžigalno svečko.
• Tveganje za pojav oblog na elektrodah vžigalne svečke lahko zmanjšate tako, da upoštevate ta navodila:

a) Hitrost prostega teka mora biti pravilno nastavljena.
b) Mešanica goriva mora biti ustrezna.
c) Zračni filter mora biti čist.

- Če je vžigalna svečka umazana, jo očistite in zagotovite, da je razmak med elektrodama ustrezen; glejte Tehnični podatki na strani 208.

Čiščenje zračnega filtra

Z zračnega filtra redno odstranjujte umazanijo in prah. S tem preprečite okvare uplinjača, težave pri zagonu, izgubo moči motorja, obrabo delov motorja in večjo porabo goriva od običajne.

1. Odstranite pokrov zračnega filtra (A).
2. Z okvirja za filter (B) odstranite filter.

Opomba: Zračnega filtra, ki je bil dolgo v uporabi, ni mogoče popolnoma očistiti. Redno menjajte zračni filter in vedno zamenjajte poškodovan zračni filter.

1. Prepričajte se, da je filter suh.
2. Na zračni filter nanesite olje. Glejte Nanašanje olja na penasti zračni filter na strani 205
3. Očistite notranjo površino pokrova zračnega filtra. Uporabite stisnjen zrak ali krtačko.

POZOR: Vedno uporabite posebno olje za zračne filtre Husqvarna. Ne uporabljajte drugih vrst olja.

OPOZORILO: Nadenite si zaščitne rokavice. Olje za zračne filtre lahko draži kožo.

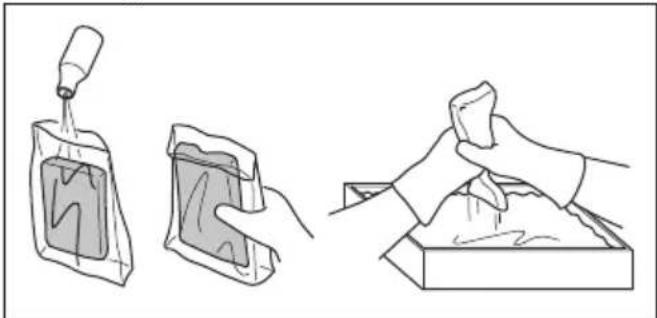

1. Penasti zračni filter vstavite v plastično vrečko.
2. V plastično vrečko vlijte olje.
3. Z drgnjenjem plastične vrečke olje enakomerno razporedite po celotnem penastem zračnem filtru.
4. Odvečno olje v plastični vrečki potisnite iz penastega zračnega filtra.

Mazanje ohišje menjalnika

• Uporabite posebno mast Husqvarna. Če potrebujete več informacij o priporočeni masti, se obrnite na servisnega zastopnika.
• Mast dodajte prek mazalnega mesta.

Čiščenje in mazanje rezila

1. Odstranite neželene materiale z rezila pred in po uporabi izdelka.
2. Pred daljšim skladiščenjem rezila namažite.

Opomba: Če potrebujete več informacij o priporočenih čistil in mazivih, se obrnite na servisnega zastopnika.

Pregledovanje rezil

1. Odstranite pokrov na ohišju menjalnika.
2. Prepričajte se, da se rezila nemoteno vrtijo. Kombiniran ključ vstavite v ohišje menjalnika ter ga obrnite v smeri urinega kazalca in v nasprotni smeri urinega kazalca.

Motorja ni mogoče zagnati
Težava Možen vzrok Priporočen korak
Zaskočke zaganjalnika Zaskočne kljukice zaganjalnika se ne morejo prosto premikati.		Prilagodite ali nastavite zaskočne kljukice zaganjalnika.
		Očistite okolico zaskočnih kljukic.
		Obrnite se na pooblaščenega servisnega zastopnika.
Posoda za gorivo Nepravilna	vrsta goriva. Izpraznite in uporabite pravo gorivo.
Uplinjač Napačen prosti tek.	Nastavite prosti tek.
Ni iskre Svečka je umazana ali mo-kra.		Poskrbite, da je svečka suha in čista.
		Napačen razmak elektrode.
Svečka Svečka ni čvrsto nameščena.		Zategnite svečko.

Motor se zažene, vendar se ponovno zaustavi
Težava Možen vzrok Priporočen korak
Posoda za gorivo Nepravilna	vrsta goriva. Izpraznite in uporabite pravo gorivo.
Uplinjač Napačen prosti tek.	Nastavite prosti tek. Glejte razdelek	Prilagajanje hitrosti prostega teka na strani 204. Po potrebi se obrnite na servisnega zastopnika.
Zračni filter Zamašen zračni	filter. Očistite zračni filter.

Rezilo
Težava Možni vzroki Priporočen korak
Rezilo se premika počasi, ali se sploh ne premika.	Rezilo je blokirano ali poškodovano.	Z rezila odstranite neželene materiale. Glejte razdelek Čiščenje in mazanje rezila na strani 206. Rezilo zbrusite, glejte Pregledovanje rezil na strani 206. Če je rezilo poškodovano, ga zamenjajte.
Rezilo ne reže nemoteno.	Rezilo je topo ali poškodovano.	Po potrebi naostrite rezilo, glejte Pregledovanje rezil na strani 206. Če je rezilo poškodovano, ga zamenjajte.
Rezilo se segreva. Med reziloma je trenje. Rezili zbrusite in namastite. Glejte režila na strani 206.		Čiščenje in mazanje

Transport skladiščenje in odstranitev

Prevoz in skladiščenje

• Pred vsakim shranjevanjem se mora izdelek ohladiti.
• Preden prevažate in skladiščite izdelek in gorivo, se prepričajte, da izdelek ne pušča in da ni hlapov. Iskre ali odprti plamen, npr. z električnih naprav ali kotlov, lahko zanetijo ogenj.

• Za prevoz in skladiščenje goriva vedno uporabite odobrene posode.

• Pred transportom ali dolgotrajnim skladiščenjem izpraznite posodo za gorivo. Gorivo zavrzite na temu primernem zbirnem mestu.

• Med prevozom in skladiščenjem namestite transportno zaščito.
• Pokrov svečke odstranite s svečke.
• Med prevozom pritrdite izdelek. Prepričajte se, da se ne more prestaviti.

Tehnični podatki

Tehnični podatki

	322HD60
Motor
Gibna prostornina valja v cm3	21,7
Število vrtljajev prostega teka, vrt/min 2900
Priporočeno najvišje število vrtljajev, vrt/min 9000
Največja izhodna moč motorja, v skladu z ISO 8893, kW/KM pri vrt/min 0,6/0,8 pri 7800
Dušilnik z katalizatorjem Da
Vžigalni sistem
Svečka HQT-4 672201
Razmak med elektrodama, mm 0,5
Gorivo
Kapaciteta rezervoarja goriva v l/cm3	0,3/300
Teža
Brez goriva, kg 5,2
Emisije hrupa 37
Raven zvočne moči, izmerjena v dB(A) 100
Raven zvočne moči, zajamčena LWA v dB(A) 101
Nivoji hrupa 38
Ekvivalentna raven zvočnega tlaka na uporabnikovem ušesu, merjena po EN ISO 22868, dB (A)	92
Ravni vibracij 39
Ekvivalentne ravni vibracij (ahv,eq) v ročajih, izmerjene v skladu z EN ISO 22867, m/s2
Spredaj/zadaj, mm/s2	4,3/4,4
Rezila
Vrsta Dvostranski
Rezalna dolžina, mm 600
Hitrost rezanja, rezov/min 4400

Izjava ES o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Obrezovalnik žive meje
Znamka Husqvarna
Vrsta/model 322HD60
Identifikacija Serijske številke od letnika 2022 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Uredba Opis
2006/42/ES "o strojih"
2014/30/EU "o elektromagnetni združljivosti"
2000/14/EC "o emisijah hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali tehnične specifikacije:

Uporabljeni so naslednji standardi:

EN ISO 12100:2010, EN ISO 10517:2019, EN IEC 63000:2018, EN ISO 14982:2009

RISE SMP Svensk Maskinprovning AB,, Box 7035, SE-750 07 Uppsala, Sweden je v imenu Husqvarna AB prostovoljno opravil tipski pregled. Številka potrdila: SEC/10/2280

Za informacije v zvezi z emisijami hrupa glejte poglavje Tehnični podatki na strani 208.

Huskvarna, 2022-05-09

Stefan Holmberg, direktor oddelka za raziskave in razvoj, tehnološko upravljanje, Husqvarna AB

Odgovorni za tehnično dokumentacijo

Husqvarna®

www.husqvarna.com

Original instructions Bruksanvisning i original Originale instruktioner Alkuperäiset ohjeet Originale instruksjoner

Instructions d'origine Originele instructies

Originalanweisungen Оригинални инструкции Originaaljuhend Lietošanas pamācība Αρχικές οδηγίες Izvirna navodila
