Produkttype	Hekksaks
Merke	Husqvarna
Modell	322HD60
Sylindervolum (cm³)	21,7
Tomgangsturtall (o/min)	2 900
Maks turtall (o/min)	9 000
Maks effekt (kW/hk ved o/min)	0,6 / 0,8 ved 7 800
Tankvolum (L)	0,3
Vekt uten drivstoff (kg)	5,2
Bladtype	Dobbeltskjærende
Kuttelengde (mm)	600
Kuttfart (kutt/min)	4 400
Tennplugg	HQT-4 672201, elektrodeavstand 0,5 mm
Garantert lydeffektnivå LWA (dB(A))	101
Lydtrykknivå ved øret (dB(A))	92
Vibrasjoner foran/bak (m/s²)	4,4 / 4,3
Lyddemper med katalysator	Ja
Drivstoff	Blanding av blyfri bensin minst 90 RON og totaktsolje 50:1
Sikkerhetsinnretninger	Avtrekkerblokade, rykkbeskyttelse, stoppbryter, transportbeskyttelse
Regelmessig vedlikehold	Rensing av luftfilter, smøring av girkasse og blader, kontroll av tennplugg, rensing av kjølesystem
Transport og oppbevaring	Tøm drivstoffet, sett på transportbeskyttelsen, fest apparatet

Ofte stilte spørsmål - 322HD60 HUSQVARNA

Hvilket drivstoff skal brukes til Husqvarna 322HD60?

Bruk en blanding av blyfri bensin (minst 90 RON/87 AKI) og høykvalitets totaktsolje i forholdet 50:1 (2 %). Husqvarna anbefaler sin totaktsolje for optimal ytelse.

Hvordan starte hekksaksen når motoren er kald?

Trekk ut choken, pump 6 ganger på drivstoffpæren, plasser apparatet på bakken, trekk langsomt i startsnoren til motstand, deretter kraftig. Motoren starter, sett choken tilbake til startposisjon.

Hvor ofte bør luftfilteret rengjøres?

Rengjør luftfilteret regelmessig, oftere under støvete forhold. Bytt det hvis det er skadet. Et rent filter forhindrer startproblemer og effekttap.

Hvordan smøre bladene på 322HD60?

Bruk Husqvarna spesialfett på smørenippelen på girkassen. For bladene, rengjør dem før og etter bruk og smør dem før lengre lagring.

Hva gjør jeg hvis bladet ikke roterer eller roterer sakte?

Stopp motoren, fjern tennplugghetten. Rengjør bladene for rusk, fil bort grader og smør. Kontroller at bladet ikke er skadet; bytt det om nødvendig.

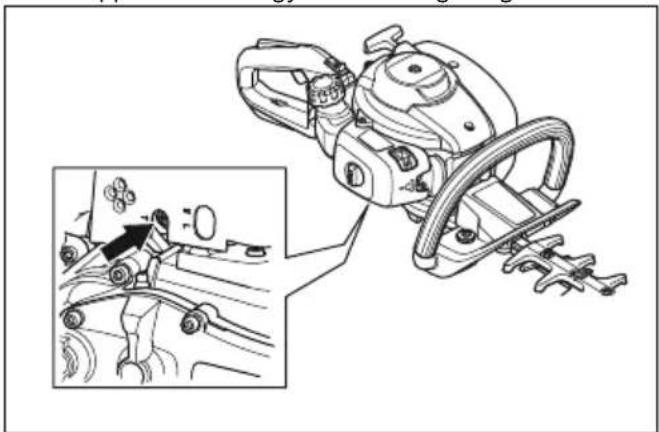

Hvordan justere tomgangsturtallet?

Rengjør luftfilteret, start motoren, drei tomgangsskruen T med klokken til bladet beveger seg, deretter mot klokken til bladet stopper. Bladet skal ikke bevege seg på tomgang.

Hvilket verneutstyr anbefales?

Bruk hørselvern, vernebriller, hansker, sklisikre støvler, lange bukser og langermet. Ha et førstehjelpssett tilgjengelig.

Hvordan oppbevare hekksaksen over lengre tid?

Tøm drivstofftanken, rengjør apparatet, fest transportbeskyttelsen, fjern tennplugghetten, oppbevar på et tørt sted utilgjengelig for barn.

Hva er garantien for lydstyrke?

Det garanterte lydeffektnivået LWA er 101 dB(A) i henhold til direktiv 2000/14/EF. Lydtrykknivået ved øret er 92 dB(A).

Hvor finner jeg serienummer og produksjonsår?

Typeskiltet viser serienummeret: de fire første sifrene angir år (åååå) og uke (uu) for produksjon. For eksempel 2022 for år 2022.

BRUKSANVISNING 322HD60 HUSQVARNA

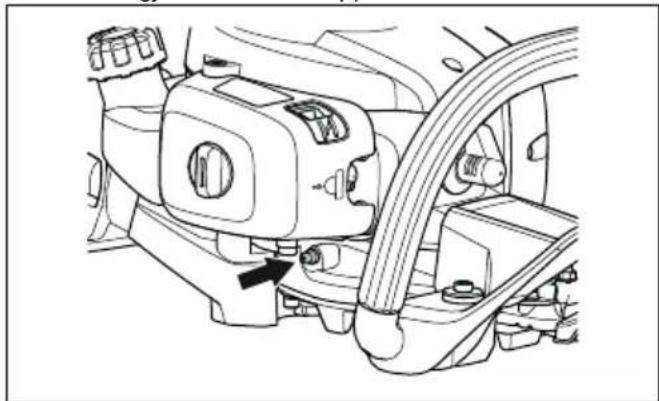

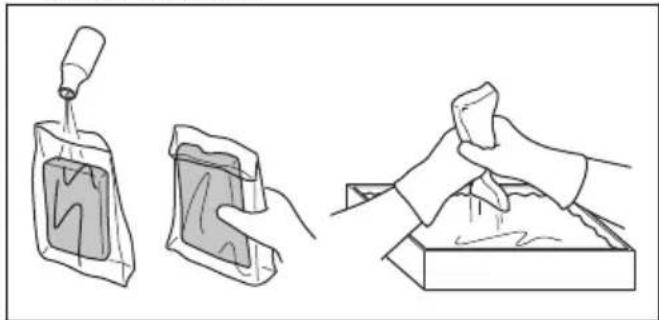

Applicera olja på skumluftfiltret

Tekniske data.... 45

EU-overensstemmelseserklæring....47

Indledning

Produktoversigt

- Brug skridsikre og stabile støvler eller sko.

1. Slip gasreguleringslåsen, og sørg for, at gasreguleringen er låst i tomgangsstilling.

1. Start motoren og giv fuld gas.

2. Slip gasreguleringen, og sørg for, at knivene standser.

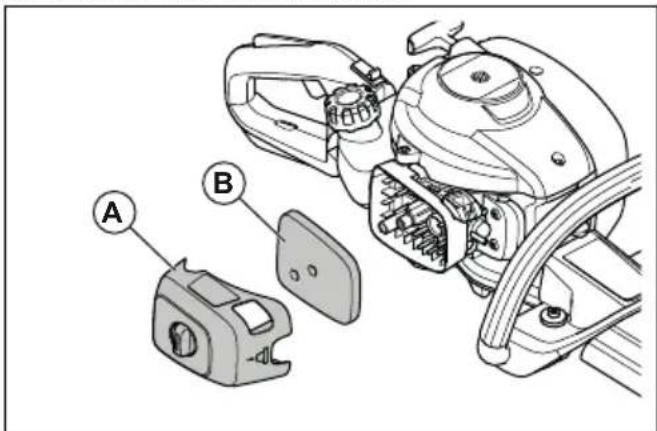

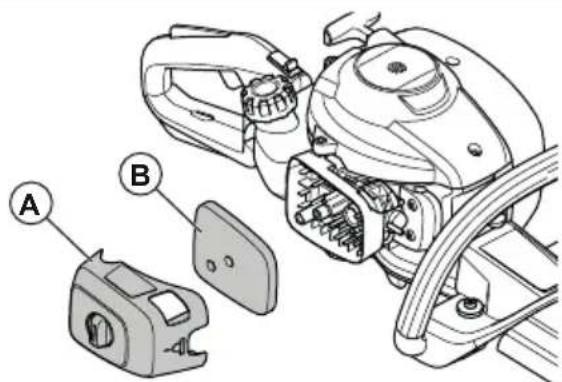

1. Fjern luftfilterdækslet (A).
2. Fjern filteret (B) fra filterrammen.

Transport og opbevaring

EU-overensstemmelseserklæring

EU-overensstemmelseserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone] erklærer under eneansvar, at det pågældende produkt:

overholder følgende EU-direktiver og bestemmelser:

og at følgende standarder og/eller tekniske specifikationer anvendes;

Ansvarlig for teknisk dokumentation

Sisällys

Johdanto....48

Turvallisuus....49

Käyttö....54

Huolto....56

Vianmääritys....59

Transport, oppbevaring og avhending.... 76

Tekniske data....76

EF-samsvarserklæring....78

Innledning

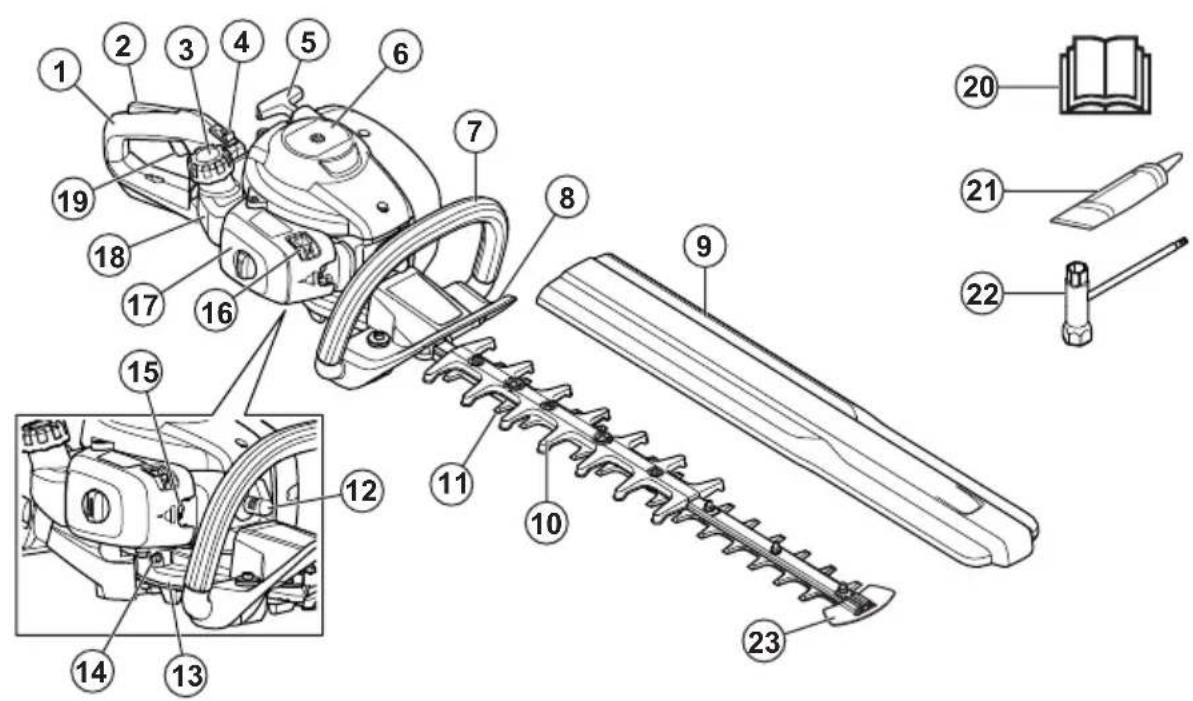

Produktoversikt

Bruk produktet å kappe grener og kvister. Ikke bruk produktet til andre oppgaver.

ADVARSEL! Dette produktet er farlig. Brukeren eller personer i nærheten kan rammes av personskade eller død dersom produktet ikke brukes forsiktig og korrekt. Les og følg alle sikkerhetsinstruksjonene i brukerhåndboken for å forhindre personskade på brukeren eller personer i nærheten.

Les nøye gjennom bruksanvisningen, og sørg for at du har forstått instruksjonene før bruk.

Bruk godkjent hørselsvern og godkjent øyevern.

Bruk godkjente vernehansker.

Bruk kraftige, sklisikre støvler.

Justeringsskrue for tomgang.

Nål for høyt turtall.

Nål for lavt turtall.

Støyutslipp til omgivelsene som i EU-direktiv 2000/14/EF og New South Wales-forskriften «Protection of the Environment Operations (Noise Control) Regulation 2017». Garantert lydeffektnivå for produktet er angitt i Tekniske data på side 76 og på etiketten.

yyyywwxxxx Typeskiltet viser serienummeret. yyyy er produksjonsåret, og ww er produksjonsuken.

Merk: ∅vrige symboler/klistremerker angitt på produktet gjelder sertifiseringskrav for visse markeder.

Euro V-utslipp

ADVARSEL: Tukling med motoren opphever EU-type-godkjenningen til dette produktet.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller andre personer om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Et produkt som brukes feil eller uaktsomt kan være et farlig redskap, som kan forårsake alvorlige, til og med livstruende skader. Det er meget viktig at du leser og forstår innholdet i denne bruksanvisningen.
• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for forhold som kan føre

til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.

• Overeksponering for vibrasjoner kan føre til blodkar- eller nerveskader hos personer som har blodsirkulasjonsforstyrrelser. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel på slike symptomer er dovning, manglende følelse, «kiling», «stikk», smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse symptomene opptrer vanligvis i fingrer, hender eller håndledd. Risikoen kan øke ved lave temperaturer.
• Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Henvend deg til din forhandler eller ditt serviceverksted. Unngå all bruk som du ikke føler deg kvalifisert til.
• Husk at brukeren er ansvarlig for ulykker eller farer som rammer andre mennesker eller deres eiendom.
• La aldri andre bruke produktet før du har forsikret deg om at de har forstått innholdet i bruksanvisningen.
• La aldri barn bruke eller oppholde seg i nærheten av produktet. Ettersom produktet er utstyrt med tilbakefjærende stopp-bryter og kan startes med lav hastighet og kraft på starchåndtaket, kan selv små barn under visse omstendigheter oppnå den kraft som trengs for å starte maskinen. Dette kan medføre risiko for alvorlig personskade. Ta derfor av tennplugghetten når produktet ikke er under oppsikt.
• Oppbevar produktet utilgjengelig for barn.
• Bruk aldri produktet hvis du er trett, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller koordinasjon.
• Bruk aldri et defekt produkt. Følg vedlikeholds-, kontroll- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se instruksjonene under overskriften Vedlikehold.
• Bruk aldri et produkt som er modifisert slik at det ikke lenger er i samsvar med originalutførelsen.

Sikkerhetsinstruksjoner for drift

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Bruk aldri produktet i ekstreme klimaforhold som sterk kulde eller meget varmt og/eller fuktig klima.
• Feil på knivene kan øke risikoen for ulykker.
• Sørg for at ingen mennesker eller dyr kommer nærmere enn 15 m (50 fot) unna mens du arbeider.

• Pass på omgivelsene og forviss deg om at det ikke er fare for at mennesker eller dyr kan komme i kontakt med skjæreutstyr.

• Inspiser arbeidsområdet. Fjern gjenstander som kan bli slynget av gårde.

• Pass alltid på at du har en sikker og stødig arbeidsstilling.
• La aldri produktet stå uten tilsyn när motoren er i gang.
• Påse at ikke hender og føtter kommer nær klippeaggregatet når motoren er i gang.
• Hvis noe skulle sette seg fast i knivene under arbeidets gang, skal motoren stanses og stanse helt før knivene rengjøres. Koble tennplugghetten fra tennpluggen.
• Når motoren er slått av, må du holde hender og føtter unna klippeaggregatet helt til det har stanset helt.
• Se opp for grenstumper som kan slynges i vei under klippingen.
• Vær alltid oppmerksom på varselsignaler eller tilrop ved bruk av hørselsvern. Ta alltid av hørselvernet så snart motoren er stanset.
• Arbeid aldri på en stige, skammel eller stå på noe annet som ikke er ordentlig sikret.
• Bruk alltid begge hendene til å holde i produktet. Hold produktet foran kroppen.
• Hvis du treffer en gjenstand eller det oppstår kraftige vibrasjoner, må produktet stanses øyeblikkelig. Koble tennplugghetten fra tennpluggen. Kontroller at produktet ikke er skadet. Reparer eventuelle skader.
• Påse at tennplugghetten og tenningskabelen er uskadde for å unngå fare for elektrisk støt.
• Kontroller at alle muttere og skruer er trukket ordentlig til.

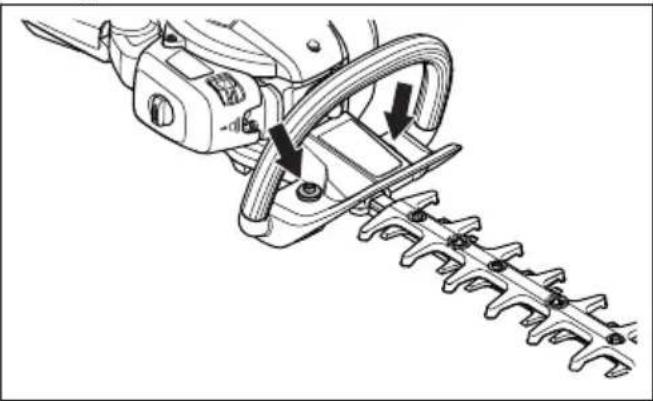

• Kontroller at girkassen er godt smurt. Se Slik smører du girhuset på side 74.
• Girkassen blir varm när produktet har vært i bruk. For å unngå brannskader må du ikke ta på girkassen.
• Samtlige deksler og beskyttelser må være montert før start.

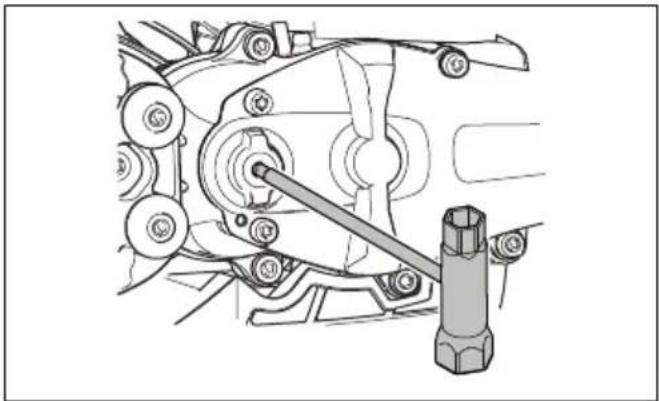

• Hvis knivene setter seg fast, kan de løsnes ved å stikke kombinøkkelen inn i girkassen. Stikk kombinøkkelen inn i girkassen, og vri den frem og tilbake. Se Slik undersøker du knivene på side 75
• Transportbeskyttelsen skal alltid settes på klippeaggregatet när produktet ikke brukes.

Personlig verneutstyr

ADVARSEL: Les de følgende advarslene før du bruker produktet.

- Benytt alltid godkjent verneutstyr när du bruker produktet. Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.

• Bruk godkjent hørselsvern med tilstrekkelig lyddempende virkning. Langvarig eksponering overfor støy kan gi varige hørselsskader.
• Bruk godkjent øyevern. Ved bruk av visir skal det også brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land.

- Bruk hansker när det er nødvendig, for eksempel när du fester, undersøker eller rengjør skjæreutstyret.

- Bruk sklisikre og solide støvler eller sko.

- Bruk klær av et slitesterkt materiale. Bruk alltid tykke langbukser og lange ermer. Unngå bruk av altfor vide klær som lett henger seg fast i kvister og grener. Ikke bruk smykker, kortbukser eller sandaler, og ikke gå barbent. Sett håret opp over skuldernivå.

- Ha førstehjelpsutstyr for hånden.

ADVARSEL: Les de fölgende advarselinstruksjonene før du bruker produktet.

- Ikke bruk produktet dersom sikkerhetsutstyret er defekt.

- Utfør regelmessig kontroll av sikkerhetsutstyret. Ta kontakt med ditt Husqvarna-serviceverksted, dersom sikkerhetsutstyret er defekt.

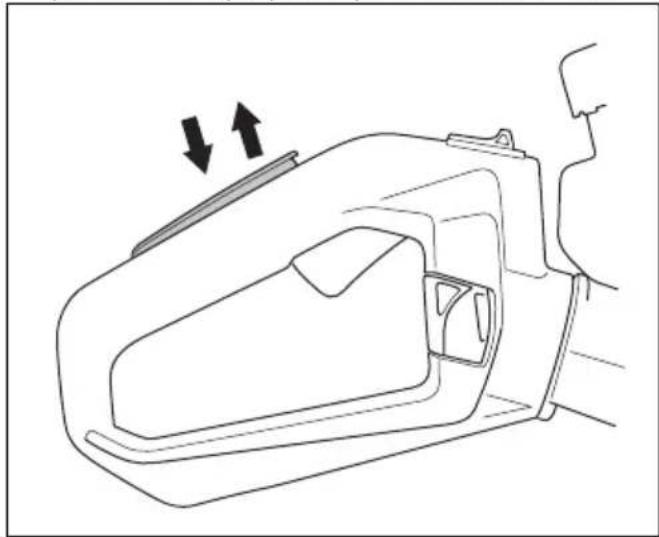

Slik kontrollerer du gassregulatorsperren

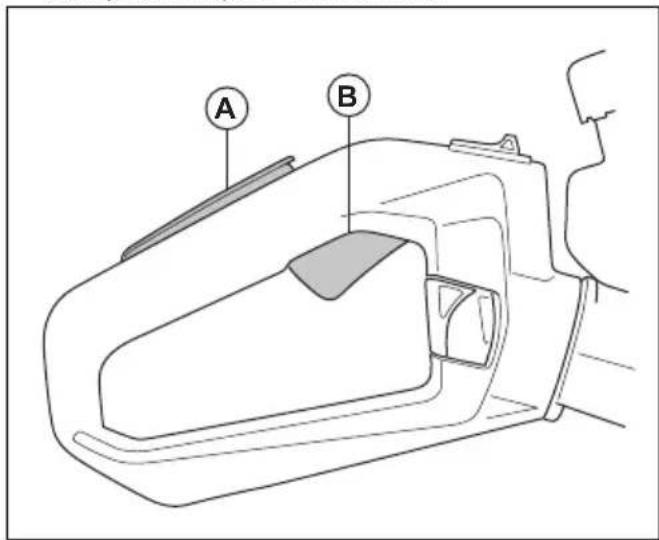

1. Kontroller at gassregulatorsperren (A) og gassregulatoren (B) kan bevege seg fritt, og at returfjæren fungerer som den skal.

1. Trykk på gassregulatorsperren, og kontroller at den går tilbake til utgangsstillingen når du slipper den.

1. Start motoren, og gi full gass.

2. Slipp gassregulatoren, og forsikre deg om at knivene stopper helt.

ADVARSEL: Hvis knivene beveger seg når gassregulatoren står i tomgangsstilling, må du justere tomgangsturtallet. Se Slik justerer du tomgangsturtallet på side 73.

Slik kontrollerer du stoppbryteren

1. Start motoren.
2. Skyv stoppbryteren til stoppstillingen, og sjekk at motoren stopper.

ADVARSEL: Stoppbryteren går automatisk tilbake til startstillingen. For å hindre utilsiktet start må du fjerne tennplughetten fra tennpluggen när du monterer eller utfører vedlikehold på produktet.

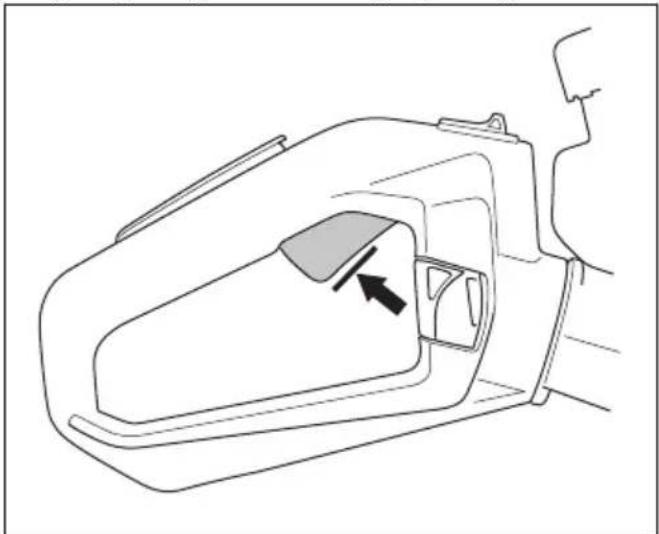

Håndbeskyttelsen forhindrer skade forårsaket av knivene.

1. Stopp motoren.
2. Kontroller at håndbeskyttelsen er plassert riktig.
3. Kontroller håndbeskyttelsen for skader.

Slik kontrollerer du avvibreringssystemet

Avvibreringssystemet reduserer vibrasjonene i håndtakene. Avvibreringsenhetene fungerer som et skille mellom produktets hoveddel og håndtaket.

1. Utfør en visuell sjekk etter deformeringer og skader.

2. Kontroller at de vibrasjonsdempende enhetene er riktig festet.

ADVARSEL: Lyddempere blir svært varme under og etter bruk, også på tomgang.

OBS: Hvis gnistfangernettet ofte blir tett, kan dette være et tegn på redusert katalysatorytelse. Kontakt serviceforhandleren for kontroll av lyddemperen. Enheten overopphetes hvis gnistfangernettet er tett, med skader på sylinder og stempel som følge.

ADVARSEL: Lyddemperens indre overflater inneholder kjemikalier som kan forårsake kreft. Vær forsiktig så du ikke berører disse elementene dersom lyddemperen har blitt skadet.

Lyddemperen begrenser støynivået og sender avgassene bort fra brukeren. En lyddemper med katalysator gir lavere utslipp av skadelige avgasser.

1. Stopp motoren.
2. Utfør en visuell sjekk etter skader og deformeringer.

3. Kontroller at lyddemperen er koblet til produktet på riktig måte.

4. Rengjør gnistfangernettet med en stålbørste.

Slik sjekker du bladet og bladbeskyttelsen

Den ytre delen av bladet fungerer som en bladbeskyttelse. Bladbeskyttelsen hindrer kuttskader.

1. Stopp motoren, og kontroller at bladet stopper.
2. Fjern tennplugghetten fra tennpluggen.
3. Ta på deg vernehansker.
4. Kontroller at bladet og bladbeskyttelsen ikke er skadet eller bøyd. Bytt alltid ut et skadet eller bøyd blad eller en skadet bladbeskyttelse.
5. Kontroller at skruene i bladet og bladbeskyttelsen sitter stramt.

Drivstoffsikkerhet

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Ikke start produktet hvis det er drivstoff eller motorolje på produktet. Fjern uønsket drivstoff/olje, og la produktet tørke.
• Skift klær umiddelbart hvis du söler drivstoff på klærne.
• Ikke få drivstoff på kroppen, det kan føre til personskade. Bruk såpe og vann for å fjerne drivstoff hvis du får drivstoff på kroppen.
• Ikke start produktet hvis motoren lekker. Kontroller motoren for lekkasjer med jevne mellomrom.
• Vær forsiktig med drivstoff. Drivstoff er brannfarlig, og avgassene er eksplosive og kan forårsake personskade eller død.

• Ikke pust inn bensindamp, det kan føre til personskade. Pass på at det er tilstrekkelig luftstrøm.

• Du må ikke røyke i nærheten av drivstoff eller motoren.

• Ikke sett varme gjenstander i nærheten av drivstoff eller motoren.
• Ikke fyll på drivstoff när motoren er på.
• Kontroller at motoren er avkjølt før du fyller på drivstoff.
• Åpne tanklokket sakte og slipp ut trykket forsiktig før du fyller.
• Ikke fyll drivstoff på motoren innendørs. En utilstrekkelig luftstrøm kan føre til personskade eller dødsfall på grunn av kveling eller karbonmonoksidforgiftning.
• Trekk til drivstofflokket helt. Hvis drivstofflokket ikke er strammet, kan det utgjøre en risiko for brann.
• Flytt produktet minst 3 m (10 fot) fra stedet der du fylte tanken, før du starter det.
• Fyll ikke drivstofftanken helt opp. Varme fører til at drivstoffet utvider seg. Lad det være litt plass øverst i drivstofftanken.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les de fölgende advarselinstruksjonene før du bruker produktet.

• Stopp motoren, og kontroller at skjæreutstyret stopper. La produktet bli avkjølt før du utfører vedlikehold.
• Koble fra tennplugghetten før du utfører vedlikehold.
• Eksosen fra motoren inneholder karbonmonoksid, en luktfri, giftig og svært farlig gass som kan forårsake dødsfall. Ikke bruk produktet innendørs eller i lukkede rom.
• Motorens avgasser er varme og kan inneholde gnister. Ikke bruk produktet innendørs eller i nærheten av brennbare materialer.
• Tilbehør og endringer på produktet som ikke er godkjent av produsenten, kan føre til alvorlig personskade eller dødsfall. Ikke foreta endringer av produktet. Bruk alltid originalt tilbehør.
• Hvis vedlikeholdet ikke utføres riktig og regelmessig, øker faren for personskade og skade på produktet.
• Bare utfør vedlikehold som er anbefalt i denne bruksanvisningen. La et godkjent Husqvarna-serviceverksted utføre all annen service.
• La et godkjent Husqvarna-serviceverksted utføre service på produktet regelmessig.
• Skift ut alle skadde, slitte eller ødelagte deler.

Drift

Innledning

ADVARSEL: Les og forstå kapittelet om sikkerhet før du bruker produktet.

Drivstoff

- Bruk Husqvarna forhåndsblandet alkylatdrivstoff for å få best mulig ytelse og forlengelse av motorens levetid. Drivstoffet inneholder færre skadelige stoffer sammenlignet med vanlig drivstoff, noe som reduserer skadelige avgasser. Mengden rester etter forbrenning er lavere med dette drivstoffet, noe som holder motoren ren.

Slik blander du drivstoff

Bensin

- Bruk kvalitetsbensin av blyfri type med maksimalt 10 prosent etanolinnhold.

OBS: Ikke bruk bensin med et oktantall som er mindre enn 90 RON/87 AKI. Bruk av lavere oktantall kan føre til motorbanking, noe som forårsaker motorskader.

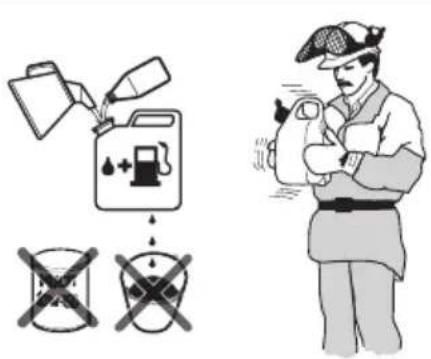

Totaktsolje

- For å få best mulig resultat og ytelse bør du bruke Husqvarna-totaktsolje. - Hvis det ikke er mulig å få tak i Husqvarna-totaktsolje, kan du bruke en totaktsolje av høy kvalitet for luftkjølte motorer. Snakk med serviceforhandleren din for å velge riktig olje.

OBS: Bruk ikke totaktsolje beregnet på vannkjølte påhengsmotorer, såkalt outboardoil. Ikke bruk olje for firetaktsmotorer.

Blande bensin og totaktsolje

Bensin, liter	Totaktsolje, li-ter
	2 % (50:1)

5 0,10
10 0,20
15 0,30
20 0,40

OBS: Små feil kan påvirke blandingsforholdet drastisk när du blander små mengder drivstoff. Mål oljemengden som skal blandes, svært nøyaktig for å sikre at du får riktig blandingsforhold.

ADVARSEL: Utfør følgende prosedyren for din egen sikkerhet.

1. Stopp motoren, og la motoren bli avkjølt.
2. Tørk rent rundt drivstofflokket.

1. Rist beholderen, og forsikre deg om at drivstoffet er helt blandet.
2. Åpne drivstofflokket sakte for å slippe ut trykket.
3. Fyll drivstofftanken.

OBS: Kontroller at det ikke er for mye drivstoff i drivstofftanken. Drivstoffet utvides när det blir varmt.

1. Trekk forsiktig til drivstofflokket.
2. Rengjør drivstoffsøl på og rundt produktet.
3. Flytt produktet minst tre meter bort fra drivstoffkilden og stedet der du fylte drivstoff, før du starter motoren.

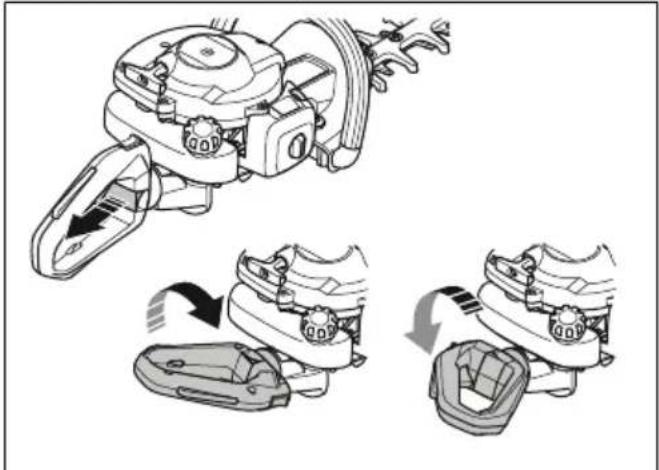

- Løsne håndtakslåsen, og vri håndtaket.

1. Trykk på pumpen omtrent seks ganger eller til drivstoffet begynner å fylle blæren. Det er ikke nødvendig å fylle blæren helt.

2. Hold produktet på bakken med venstre hånd. Ikke tråkk på produktet.

3. Dra forsiktig i startsnoren med høyre hånd til du føler litt motstand. Dra deretter raskt i startsnoren med kraft.

ADVARSEL: Surr aldri startsnoren rundt hånden.

1. Fortsett å trekke i startsnorhåndtaket til motoren starter, og skyv deretter chokehendelen til sin opprinnelige stilling.

ADVARSEL: Bladet beveger seg når motoren starter.

1. Fortsett å trekke i startsnorhåndtaket til motoren starter.
2. Trykk inn og slipp gassregulatoren for å stille inn motoren på tomgang.
3. Skyv gradvis på gassregulatoren for å øke motorens turtall.
4. Kontroller at motoren går jevnt.

1. Hold produktet på bakken med venstre hånd. Ikke tråkk på produktet.
2. Dra forsiktig i startsnoren med høyre hånd til du føler litt motstand. Dra deretter raskt i startsnoren med kraft. Fortsett til motoren starter.

- Flytt stoppbryteren til stopposisjonen for å stoppe motoren.

OBS: Stoppbryteren går automatisk tilbake til driftsstillingen.

Slik bruker du produktet

1. Når du klipper sidene på hekken, er det lurt å begynne nærme bakken og flytte produktet opp langs siden av hekken. Pass på at produktkroppen ikke kommer i kontakt med hekken.

ADVARSEL: Sørg for at tuppen av skjæreutstyret ikke kommer i kontakt med bakken.

1. Juster turtallet etter arbeidsbelastningen.
2. Hold produktet nær kroppen for å ha en stabil arbeidsposisjon.
3. Vær forsiktig, og bruk produktet langsomt.

Vedlikehold

Innledning

ADVARSEL: Les og forstå kapittelet om sikkerhet før du utfører vedlikehold på produktet.

Vedlikeholdsskjema

Vedlikehold	Før bruk	Etter 40 timer	Etter 100 timer
Rengjør de utvendige overflatene. Etter hver bruk.
Rengjør lyddemperen, avgassrøret og motoren for løv, smuss og uønsket smøremiddel.	Etter hver bruk.
Kontroller at klippeaggregatet ikke går på tomgang. X
Kontroller stoppbryteren. Se Slik kontrollerer du stoppbryteren på side 68.	X
Undersøk klippeaggregatet for skader og sprekker. Skift ut utstyret hvis det er skadet.	X
Undersøk håndbeskyttelsen for skader og sprekker. Skift ut utstyret hvis det er skadet.	X
Utfør en kontroll av gassregulatorsperren og gassregulatoren. Se Slik kontrollerer du gassregulatorsperren på side 67.	X
Undersøk motoren, drivstofftanken og drivstoffslangen for lekkasjer. X
Trekk til muttere og skruer. X
Undersøk starteren og startsnoren for skader. X
Sørg for at skruene som holder kniven sammen, er trukket riktig til. X
Rengjør luftfilteret. Rengjør oftere hvis den brukes i områder som har støv. Skift ut utstyret hvis det er skadet.		X
Undersøk de vibrasjonsdempende enhetene for skader og sprekker. Skift ut utstyret hvis det er skadet.		X
Rengjør utsiden av tennpluggen og området rundt den. Fjern tennpluggen, og mål elektrodeavstanden. Juster elektrodeavstanden eller bytt ut tennpluggen. Se Kontrollere tennpluggen på side 74.		X
Rengjør kjølesystemet. X
Rengjør utsiden av forgasseren og området rundt den. X
Kontroller at drivstofffilteret ikke er forurenset eller at drivstoffslangen har sprekker eller andre feil. Skift ut utstyret hvis det er skadet.			X
Rengjør gnistfangernettet på lyddemperen. Hvis det er skadet, må det byttes ut. X
Rengjør de indre overflatene på drivstofftanken. X
Skift tennplugg. X
Se etter slitasje på clutchen, koblingsfjæren og koblingstrommelen. Hvis utstyret er skadet, må det skiftes ut av en godkjent serviceforhandler.			X
Sørg for at girhuset er fylt med fett. X
Kontroller alle kabler og forbindelser. X

Slik justerer du tomgangsturtallet

1. Rengjør luftfilteret, og fest luftfilterdekselet.
2. Start produktet. Se Slik starter du produktet när motoren er kald på side 71.
3. Vri justeringsskruen for tomgang (T) med urviseren til klippeenheten begynner å bevege seg.

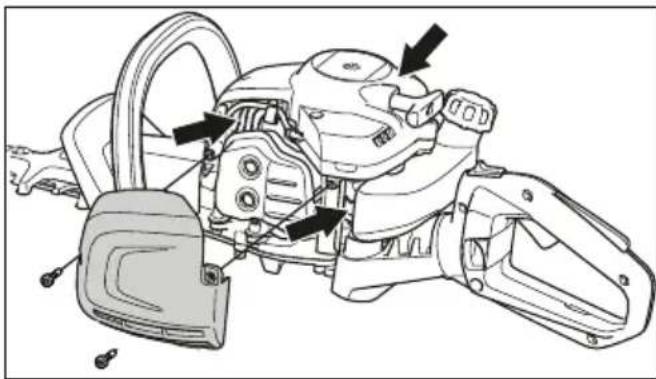

Slik rengjør du kjølesystemet

Kjølesystemet holder motortemperaturen nede. Kjølesystemet omfatter kjøleflenser på sylinderen, sylinderdekselet og luftinntaket gjennom veivhuset.

OBS: Luftinntaket mellom drivstofftanken og veivhuset kan fort bli tilstoppet av løv. Rengjør luftinntaket helt.

1. Rengjør kjølesystemet med en børste ukentlig, eller oftere ved behov.
2. Kontroller at kjølesystemet ikke er skittent eller tilstoppet.

Kontrollere tennpluggen

OBS: Bruk alltid anbefalt type tennplugg.

Feil tennpluggtype kan føre til skade på produktet.

• Undersøk tennpluggen hvis motorens effekt er for lav, ikke er enkel å starte eller ikke fungerer riktig på tomgang.
• Følg disse instruksjonene for å redusere risikoen for uønsket materiale på tennpluggenes elektroder:
  a) Pass på at tomgangsturtallet er riktig justert.
  b) Pass på at drivstoffblandingen er riktig.
  c) Kontroller at luftfilteret er rent.
• Hvis tennpluggen er skitten, må du rengjøre den og samtidig kontrollere at elektrodeavstanden er riktig. Se Tekniske data på side 76.

Slik rengjør du luftfilteret

Fjern skitt og støv fra luftfilteret jevnlig. Dette forhindrer forgasserforstyrrelser, startproblemer, tap av motoreffekt, slitasje på motordelene og større drivstofforbruk enn vanlig.

1. Ta av luftfilterdekselet (A).
2. Ta ut filteret (B) fra filterrammen.

1. Rengjør filteret med varmt såpevann.

Merk: Et luftfilter som brukes i lang tid, blir aldri helt rent. Skift luftfilteret regelmessig, og skift alltid ut et defekt luftfilter.

1. Kontroller at filteret er tørt.

2. Påfør olje på luftfilteret. Se Slik påfører du olje på skumluftfilteret på side 74

3. Rengjør den indre overflaten til luftfilterdekselet. Bruk trykkluft eller en børste.

Slik påfører du olje på skumluftfilteret

OBS: Bruk alltid Husqvarna spesiell luftfilterolje. Ikke bruk andre typer olje.

ADVARSEL: Ta på deg vernehansker. Luftfilterolje kan føre til hudirritasjon.

1. Plasser skumluftfilteret i en plastpose.
2. Hell oljen i plastposen.
3. Klem på plastposen for å fordele oljen likt på skumluftfilteret.
4. Skyv den uønskede oljen ut av skumluftfilteret mens det er i plastposen.

- Bruk Husqvarna spesialfett. Ta kontakt med serviceforhandleren din for å få mer informasjon om anbefalt fett.

- Påfør fett gjennom smørenippelen.

Slik rengjør og smører du bladet

1. Rengjør uønsket materiale fra bladet før og etter bruk av produktet.
2. Smør bladet før lang tids oppbevaring.

Merk: Ta kontakt med serviceforhandleren din for å få mer informasjon om anbefalt rengjørings- og smøremiddel.

1. Undersøk eggene på knivene for skader og deformering.
2. Bruk en fil for å fjerne ujevnheter på knivene.

Slik undersøker du knivene

1. Ta av lokket på girhuset.
2. Kontroller at knivene beveger seg fritt. Sett kombinasjonsnøkkelen i girhuset og drei med og mot klokken.

Motoren starter ikke
Problem Mulig årsak Anbefalt trinn
Starthaker Starthakene beveger segikke fritt.		Juster eller skift ut starchakene.
		Rengjør rundt starchakene.
		Ta kontakt med en godkjent serviceforhandler.
Drivstofftank Feil drivstofftype. Tøm den og bruk riktig drivstoff.
Forgasser Feil tomgangsturtall. Juster tomgangsturtallet.
Ingen gnist Tennpluggen er skitten el-ler våt.		Kontroller at tennpluggen er tørr og ren.
		Rengjør tennpluggen. Påse at elektrodeavstanden på tennpluggen er riktig. Påse at tennpluggen har støydemping.
		Se Tekniske data på side 76 for å finne informasjon om riktig elektrodeavstand.
Tennplugg Tennpluggen er løs. Stram til tennpluggen.
Motoren starter, men stopper igjen
Problem Mulig årsak Anbefalt trinn
Drivstofftank Feil drivstofftype. Tøm den og bruk riktig drivstoff.
Forgasser Feil tomgangsturtall. Juster tomgangsturtallet. Se Slik justerer du tomgangsturtallet på side 73. Snakk med serviceforhandleren ved behov.
Luftfilter Tilstoppet luftfilter. Rengjør luftfilteret.

Kniv
Problem Mulige årsaker Anbefalt trinn
Kniven beveger seg sakte eller beveger seg ikke.	Kniven er blokkert eller skadet.	Fjern uønsket materiale fra knivene. Se Slik rengjør og smører du bladet på side 74. Fjern alle ujevnheter fra kniven. Se Slik undersøker du knivene på side 75. Bytt kniven hvis den er skadet.
Det er ikke alltid lett å skjære med kniven.	Kniven er ikke skarp, eller den er skadet.	Slip kniven. Se Slik undersøker du knivene på side 75. Bytt kniven hvis den er skadet.
Kniven blir varm. Det er friksjon mellom knivene.		Fjern alle ujevnheter fra kniven, og smør den. Se Slik rengjør og smører du bladet på side 74.

Transport, oppbevaring og avhending

Transport og oppbevaring

• La alltid produktet kjøles ned før det settes bort.
• Før oppbevaring og transport av produktet og drivstoff, må du kontrollere at det ikke finnes lekkasjer eller gasser. Gnister eller åpen ild, for eksempel fra elektriske apparater eller varmekjeler, kan starte en brann.
• Bruk alltid godkjente beholdere for oppbevaring og transport av drivstoff.

• Tøm produktet for drivstoff før transport eller før lang tids oppbevaring. Lever drivstoffet hos en returstasjon.

• Fest transportbeskyttelsen under transport og oppbevaring.

• Fjern tennplugghetten fra tennpluggen.
• Fest produktet under transport. Kontroller at det ikke kan bevege seg.
• Rengjør og utfør vedlikehold av produktet før lengre tids oppbevaring.

Tekniske data

Tekniske data

	322HD60
Motor
Sylindervolum, cm ^3	21,7
Tomgangsturtall, o/min 2900
Anbefalt maks. turtall, o/min 9000
Maksimum motoreffekt iht. ISO 8893, kW/hk ved o/min 0,6/0,8 ved 7800
Katalysatorlyddemper Ja
Tenningssystem
Tennplugg HQT-4 672201
Elektrodeavstand, mm 0,5
Drivstoff
Drivstofftankens kapasitet, l/cm ^3	0,3/300
Vekt
Uten drivstoff, kg 5,2
Støyutslipp ^13
Lydeffektnivå, målt dB (A) 100
Lydeffektnivå, garantert LWA dB (A) 101
Lydnivåer ^14
Ekvivalent lydtrykksnivå ved brukerens øre, målt i henhold til EN ISO 22868, dB (A)	92
Vibrasjonsnivåer ^15
Ekvivalente vibrasjonsnivåer (ahv,eq) i håndtak, målt i henhold til EN ISO 22867, m/sek ^2 :
Foran/bak, mm/s ^2	4,4/4,3
Kniver
Type Dobbeltsidig
Klippelengde, cm 600
Klippehastighet, klipp/min 4400

EF-samsvarserklæring

EU-samsvarserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer på eget ansvar at produktet:

Beskrivelse Hekksaks
Merke Husqvarna
Type/modell 322HD60
ID Serienumre datert 2022 og senere

Regulering Beskrivelse
2006/42/EC «angående maskiner»
2014/30/EU «om elektromagnetisk kompatibilitet»
2000/14/EC «angående utslipp av støy til omgivelsene»
2011/65/EU «om begrensning av bruk av visse farlige stoffer i elektrisk og elektronisk utstyr»

og at følgende standarder og/eller tekniske spesifikasjoner er anvendt:

Følgende standarder er blitt brukt:

EN ISO 12100:2010, EN ISO 10517:2019, EN IEC 63000:2018, EN ISO 14982:2009

For informasjon som gjelder støyutslipp, kan du se Tekniske data på side 76.

Huskvarna, 2022-05-09

Ansvarlig for teknisk dokumentasjon

Sommaire

Introduction....79

Sécurité....80

Utilisation....85

Entretien....88

Dépannage....91
