Produkttyp	Häcksax
Märke	Husqvarna
Modell	322HD60
Cylindervolym (cm³)	21,7
Tomgångsvarvtal (rpm)	2 900
Maximalt varvtal (rpm)	9 000
Maximal effekt (kW/hk vid rpm)	0,6 / 0,8 vid 7 800
Tankvolym (L)	0,3
Vikt utan bränsle (kg)	5,2
Bladtyp	Dubbelskärande
Skärlängd (mm)	600
Skärhastighet (snitt/min)	4 400
Tändstift	HQT-4 672201, elektrodavstånd 0,5 mm
Garanti ljudeffektnivå LWA (dB(A))	101
Ljudtrycksnivå vid örat (dB(A))	92
Vibrationer fram/bak (m/s²)	4,4 / 4,3
Tystare med katalysator	Ja
Bränsle	Blandning av blyfri bensin 90 RON min och tvåtaktsolja 50:1
Säkerhetsanordningar	Avtryckarspärr, rekylskydd, stoppströmbrytare, transportskydd
Regelbundet underhåll	Rengöring av luftfilter, smörjning av växelhus och blad, kontroll av tändstift, rengöring av kylsystem
Transport och förvaring	Töm bränslet, sätt på transportskyddet, fäst apparaten

Vanliga frågor - 322HD60 HUSQVARNA

Vilket bränsle ska användas till Husqvarna 322HD60?

Använd en blandning av blyfri bensin (minst 90 RON/87 AKI) och högkvalitativ tvåtaktsolja i förhållandet 50:1 (2 %). Husqvarna rekommenderar sin tvåtaktsolja för bästa prestanda.

Hur startar man häcksaxen när motorn är kall?

Dra ut choken, pumpa 6 gånger på bränsleblåsan, placera apparaten på marken, dra långsamt i startsnöret tills motstånd uppstår och dra sedan kraftigt. Motorn startar, sätt tillbaka choken i startläge.

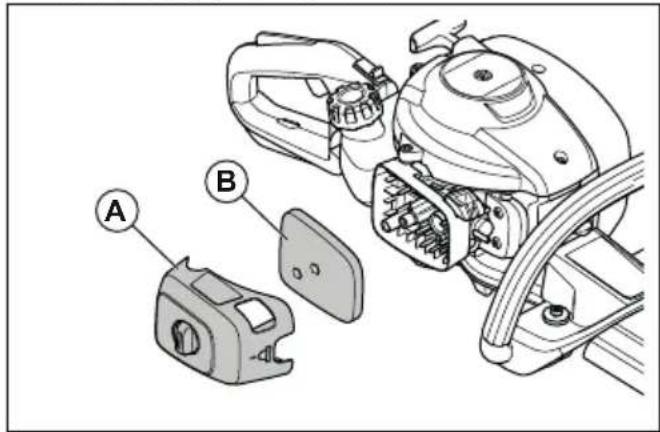

Hur ofta ska luftfiltret rengöras?

Rengör luftfiltret regelbundet, oftare under dammiga förhållanden. Byt ut det om det är skadat. Ett rent filter förhindrar startproblem och effektförlust.

Hur smörjer man bladen på 322HD60?

Använd speciell Husqvarna-fett på smörjnippeln på växelhuset. För bladen, rengör dem före och efter användning och smörj dem före långtidsförvaring.

Vad gör man om bladet inte roterar eller roterar långsamt?

Stanna motorn, ta bort tändstiftshatten. Rengör bladen från skräp, fila bort grader och smörj. Kontrollera att bladet inte är skadat; byt ut om nödvändigt.

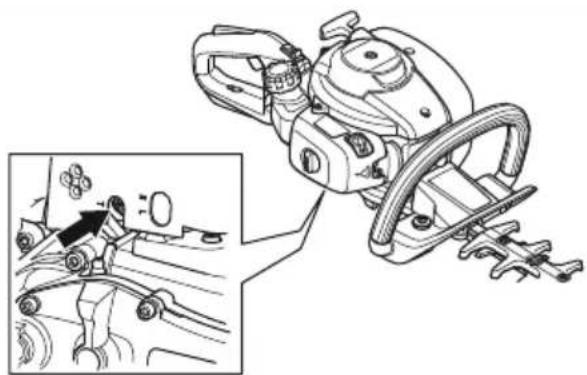

Hur justerar man tomgångsvarvtalet?

Rengör luftfiltret, starta motorn, vrid tomgångsskruven T medurs tills bladet rör sig, därefter moturs tills bladet stannar. Bladet får inte röra sig på tomgång.

Vilken skyddsutrustning rekommenderas?

Använd hörselskydd, skyddsglasögon, handskar, halkskyddade stövlar, långbyxor och långa ärmar. Ha en första hjälpen-kit till hands.

Hur förvarar man häcksaxen under en längre period?

Töm bränsletanken, rengör apparaten, sätt på transportskyddet, ta bort tändstiftshatten, förvara den på en torr plats utom räckhåll för barn.

Vad är garantin för ljudeffekt?

Den garanterade ljudeffektnivån LWA är 101 dB(A) enligt direktiv 2000/14/EG. Ljudtrycksnivån vid örat är 92 dB(A).

Var hittar man serienummer och produktionsår?

Typskylten visar serienumret: de fyra första siffrorna anger år (åååå) och vecka (vv) för produktion. Till exempel 2022 för år 2022.

BRUKSANVISNING 322HD60 HUSQVARNA

Transport, förvaring och kassering.... 30

Tekniska data.... 30

EG-försäkran om överensstämmelse.... 32

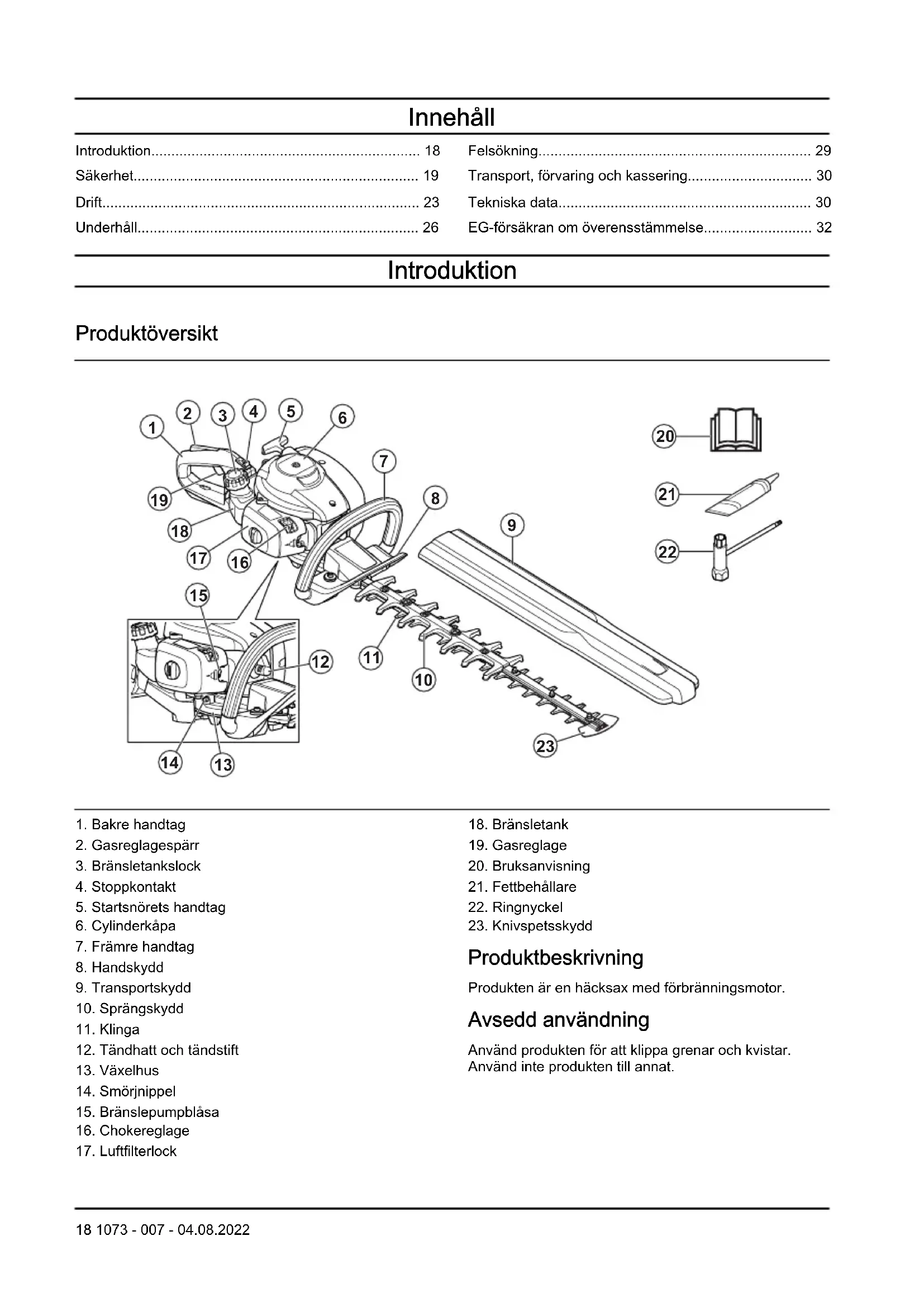

Introduktion

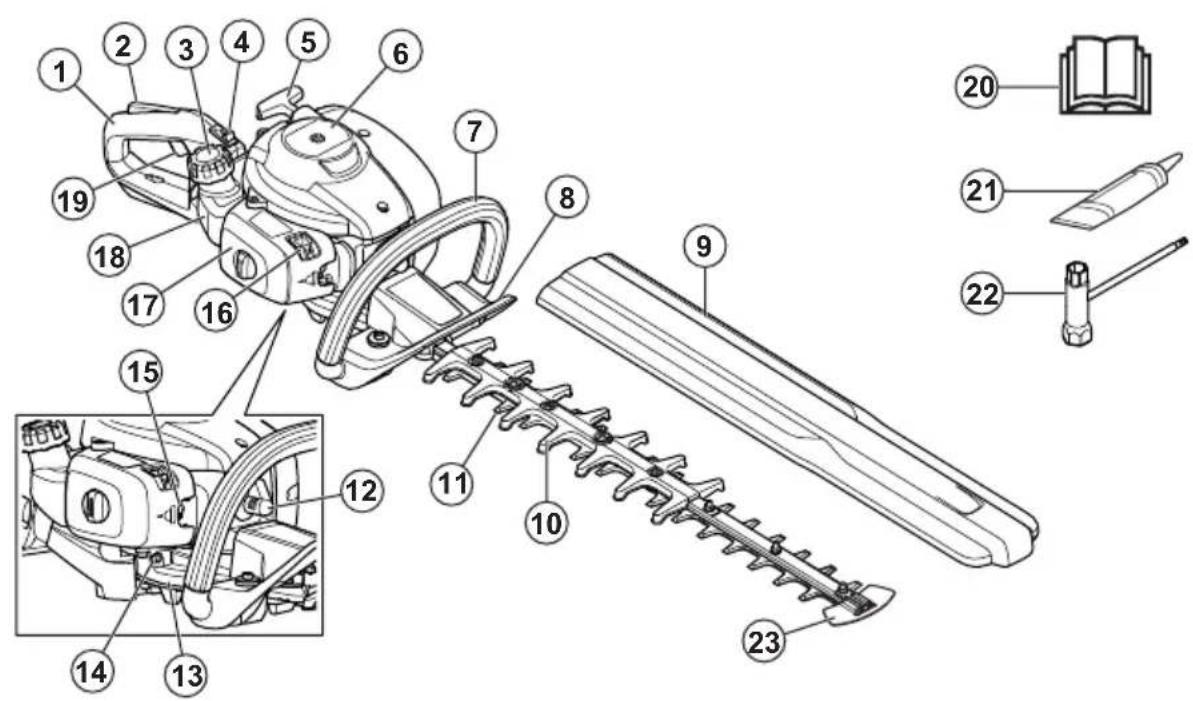

Produktöversikt

1. Bakre handtag
2. Gasreglagespärr
3. Bränsletankslock
4. Stoppkontakt
5. Startsnörets handtag
6. Cylinderkåpa
7. Främre handtag
8. Handskydd
9. Transportskydd
10. Sprängskydd
11. Klinga
12. Tändhatt och tändstift
13. Växelhus
14. Smörjnippel
15. Bränslepumpblåsa
16. Chokereglage

17. Luftfilterlock

18. Bränsletank

19. Gasreglage
20. Bruksanvisning
21. Fettbehållare
22. Ringnyckel
23. Knivspetsskydd

Produktbeskrivning

Produkten är en häcksax med förbränningsmotor.

Avsedd användning

Använd produkten för att klippa grenar och kvistar. Använd inte produkten till annat.

WARNING! Denna produkt är farlig. Skador eller dödsfall kan inträffa för användaren eller människor runt omkring om produkten inte används försiktigt och korrekt. För att förhindra att användaren eller människor runt omkring skadas ska du läsa och följa alla säkerhetsinstruktioner i bruksanvisningen.

Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan användning.

Använd godkända hörselskydd och godkända ögonskydd.

Använd godkända skyddshandskar.

Använd kraftiga halksäkra kängor.

Justerskruv för tomgång.

Högvarvsnål.

Lågvarvsnål.

Miljömärkning för emission av buller enligt EU-direktiv 2000/14/EG, brittiska direktiv och bestämmelser samt New South Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Produktens garanterade ljudeffektnivå anges i Tekniska data på sida 30 och på etiketten.

Produkten överensstämmer med gällande EG-direktiv.

Produkten överensstämmer med gällande brittiska direktiv.

yyyyMMdd

skylten visar serienumret. yyyy är produktionsåret och ww är produktionsveckan.

Notera: Övriga symboler/etiketter på produkten avser specifika krav för certifieringar på vissa marknader.

Euro V-utsläpp

WARNING: Manipulering av motorn upphäver EG-typgodkännandet för den här produkten.

Säkerhet

Säkerhetsdefinitioner

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

WARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs.

OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

Allmänna säkerhetsanvisningar

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Om du använder produkten på ett felaktigt eller slarvigt sätt kan den bli till ett farligt redskap som kan orsaka allvarliga eller livshotande skador. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning.
• Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva

medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används.

• Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har blodcirkulationsstörningar. Uppsök läkare om ni upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, avsaknad av känsel, "kittlingar", "stickningar", smärta, avsaknad eller reducing av normal styrka, förändringar i hudens färg eller dess tillstånd. Dessa symptom uppträder vanligtvis i fingrar, händer eller handleder. Riskerna kan öka vid låga temperaturer.
• När du råkar ut för en situation som gör dig osäker angående fortsatt användning ska du rådfråga en expert. Kontakta din återförsäljare eller serviceverkstad. Undvik all användning du anser dig otillräckligt kvalificerad för.
• Tänk på att användaren ansvarar för olyckor eller faror för andra människor eller deras egendom.
• Låt aldrig någon annan använda produkten utan att först säkerställa att denne har förstått innehållet i bruksanvisningen.
• Tillåt aldrig barn att använda eller vara i närheten av produkten. Eftersom produkten är utrustad med ett återfjädrande START/STOP-reglage och kan startas med låg hastighet och kraft på starchandtaget kan även små barn under vissa omständigheter åstadkomma den kraft som behövs för att starta produkten. Detta kan innebära risk för allvarlig personskada. Avlägsna därför tändhatten när produkten inte är under uppsikt.
• Förvara produkten oåtkomlig för barn.
• Använd aldrig produkten om du är trött, om du har druckit alkohol eller om du tar mediciner som kan påverka din syn, ditt omdöme eller din kroppskontroll.
• Använd aldrig en produkt som är defekt. Följ underhålls-, kontroll- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder ska utföras av utbildade och kvalificerade specialister. Se anvisningarna under rubriken Underhåll.
• Använd aldrig en produkt som modifierats så att den ej längre överensstämmer med originalutförandet.

Säkerhetsinstruktioner för drift

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd aldrig produkten vid extrema klimatförhållanden såsom sträng kyla eller mycket varmt och/eller fuktigt klimat.

• Felaktiga knivar kan öka risken för olyckor.

• Se till att inga människor eller djur kommer närmare än 15 meter under arbetets gång.

• laktta omgivningen och var säker på att det inte finns risk att människor eller djur kan komma i kontakt med skärutrustningen.
• Inspektera arbetsområdet. Avlägsna föremål som kan slungas iväg.
• Se alltid till att du har en säker och stadig arbetsposition.
• Lämna aldrig maskinen utan uppsikt med motorn igång.
• Se till att händer och fötter inte kommer i närheten av klippaggregatet när motorn är i gång.
• Skulle någonting fastna i knivarna under arbetets gång skall motorn stängas av, stanna helt och tändkabeln lossas från tändstiftet innan knivarna rengörs. Koppla bort tändhatten från tändstiftet.
• När motorn stängts av ska du hålla händer och fötter borta från klippaggregatet tills det har stannat helt.
• Se upp för grenstumpar som kan slungas iväg under kapningen.
• Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Tag alltid av hörselskydden så snart motorn stoppats.
• Arbeta aldrig från en stege eller pall eller annan ej väl förankrad upphöjd position.
• Håll alltid produkten med båda händerna. Håll produkten framför kroppen.
• Om du träffar ett främmande föremål eller det uppstår vibrationer ska du omedelbart stanna produkten. Koppla bort tändhatten från tändstiftet. Kontrollera att produkten inte är skadad. Reparera eventuella skador.
• Se till att tändhatt och tändkabel är oskadade för att undvika risk för elektrisk stöt.
• Kontrollera att alla muttrar och skruvar är åtdragna.

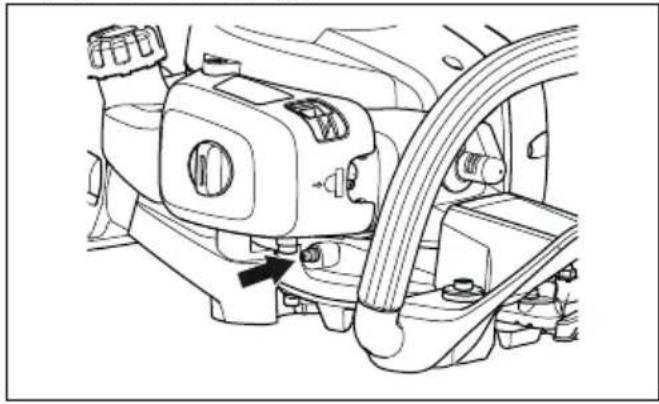

• Se till att växellådan är ordentligt smord. Se Att rengöra växelhuset på sida 28.
• Efter arbete med produkten blir växellådan varm. Vidrör inte växellådan. Detta för att undvika brännskador.
• Samtliga käpor och skydd måste vara monterade före start.

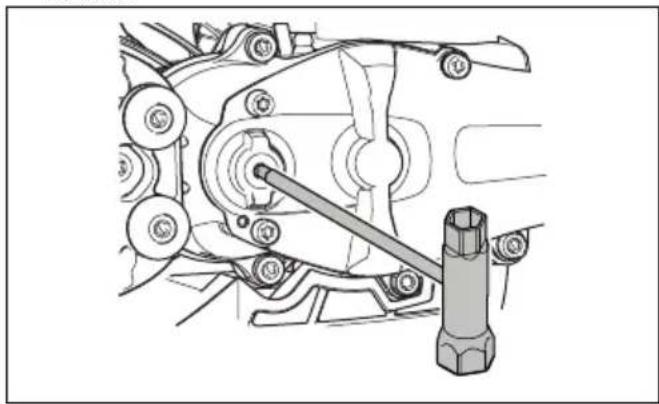

• Om knivarna fastnar går det att lossa dem genom att föra in kombinyckeln i växellådan. Stick in kombinyckeln i drevet och vrid den fram och tillbaka. Se Inspektera knivarna på sida 28.
• Transportskyddet ska alltid sättas på klippaggregatet när produkten inte används.

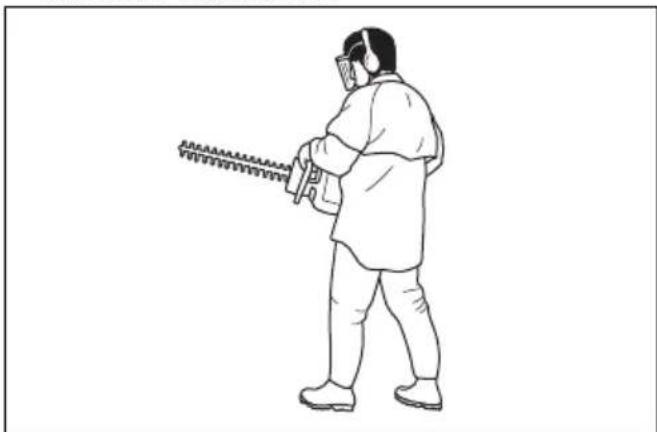

Personlig skyddsutrustning

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

- Använd alltid godkänd personlig skyddsutrustning när du använder produkten. Personlig skyddsutrustning kan inte eliminera skaderisken helt,

men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.

• Använd godkända hörselskydd med tillräcklig dämpeffekt. Långvarig exponering för buller kan ge bestäende hörselskador.
• Använd godkänt ögonskydd. Används visir måste även godkända skyddsglasögon användas. Godkända skyddsglasögon måste uppfylla standarden ANSI Z87.1 i USA eller SS-EN 166 i EU-länder.

- Använd handskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen.

- Använd halkfria och stadiga stövlar eller skor.

• Ha på dig kläder i slitstarkt material. Bär alltid kraftiga långbyxor och överdel med långa ärmar. Använd inte löst sittande kläder som kan fastna i kvistar och grenar. Bär inte smycken, kortbyxor eller sandaler och gå inte barfota. Sätt upp håret ordentligt så att det inte hänger nedanför axlarna.
  • Ha första förband nära till hands.

Säkerhetsanordningar på produkten

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd inte en produkt med defekta säkerhetsanordningar.
• Kontrollera säkerhetsanordningarna regelbundet. Om säkerhetsanordningarna är defekta ska du prata med din Husqvarna serviceverkstad.

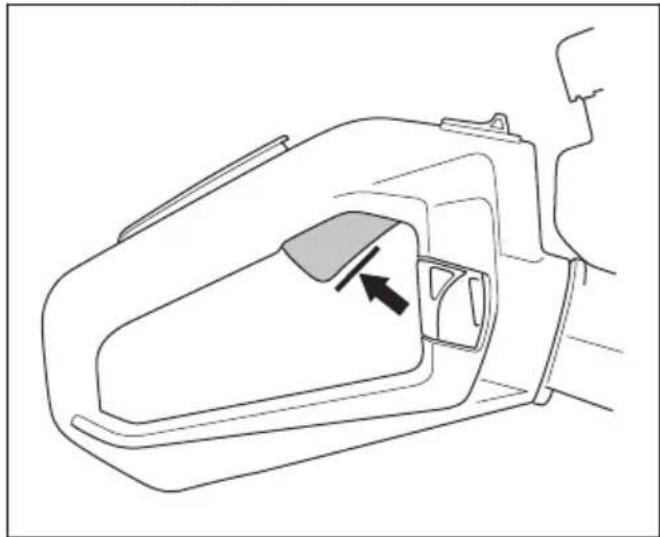

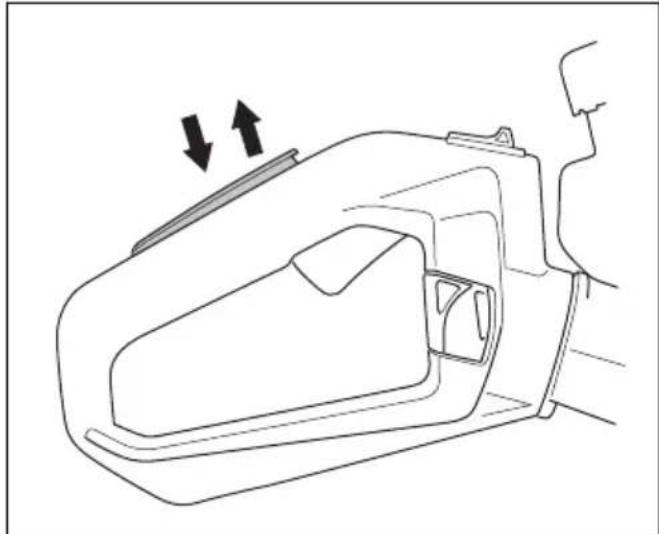

Kontrollera dödmansgreppet

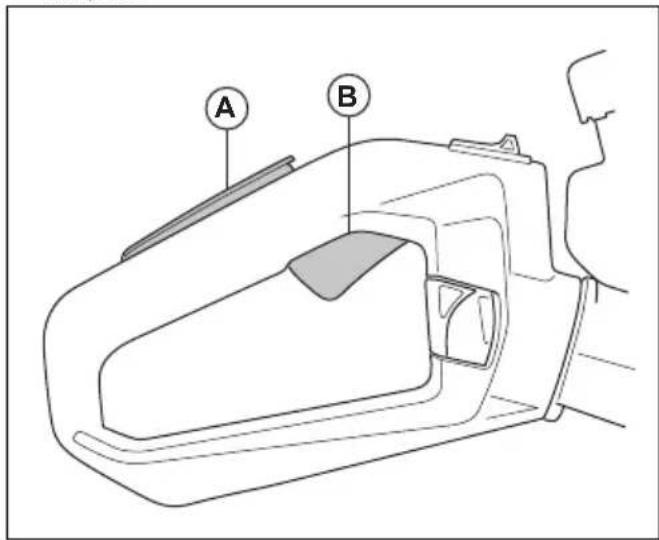

1. Kontrollera att dödmansgreppet (A) och gasreglaget (B) kan röra sig fritt samt att deras returfjädersystem fungerar.

1. Tryck ner dödmansgreppet och se till att det går tillbaka till sitt ursprungliga läge när du släpper det.

1. Släpp gasreglagespärren och se till att gasreglaget är låst i tomgångsläge.

1. Starta motorn och ge full gas.

2. Släpp gasreglaget och se till att knivarna stannar helt.

WARNING: Om knivarna rör sig med gasreglaget i tomgångsläge ska tomgångsvarvtalet justeras. Se Så justerar du tomgångsvarvtalet på sida 27.

Kontrollera stoppkontakten

1. Starta motorn.
2. För stoppkontakten till stoppläget och se till att motorn stannar.

WARNING: Stoppkontakten återgår automatiskt till startläget. Förhindra att motorn startar oavsiktligt genom att ta bort tändhatten från tändstiftet när du monterar eller utför underhåll på produkten.

Kontrollera handskyddet

Handskyddet förhindrar skador från knivarna.

1. Stoppa motorn.
2. Se till att handskyddet är monterat på rätt sätt.
3. Inspektera om handskyddet är skadat.

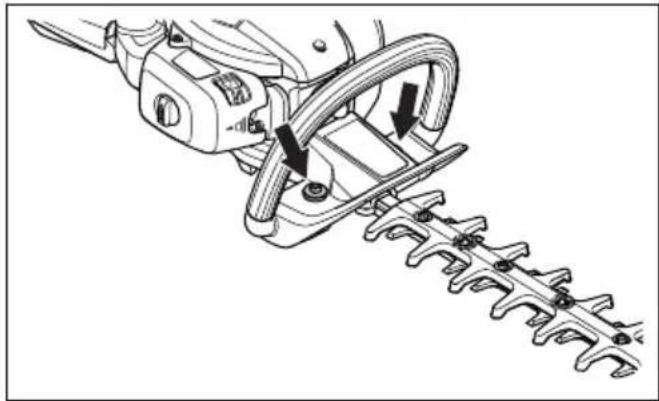

Kontrollera avvibreringssystemet

Avvibreringssystemet minskar vibrationerna i handtagen. Avvibreringselementen fungerar som en separation mellan produktens kaross och handtagsenheten.

1. Kontrollera visuellt om det finns skador eller någon deformering.

2. Kontrollera att avvibreringselementen är korrekt monterade.

WARNING: Använd inte produkten utan ljuddämpare eller med defekt ljuddämpare. En defekt ljuddämpare kan öka ljudnivån och brandrisken. Använd inte produkten utan eller med trasigt gnistskydd. Vid eventuella skador på gnistskyddet ska detta bytas.

WARNING: Ljuddämparna blir mycket heta under och efter drift, samt vid tomgångsvarvtal.

OBSERVERA: Om gnistskyddet ofta är igensatt kan det vara ett tecken på att katalysatorns funktion är nedsatt. Kontakta din serviceverkstad om ljuddämparen är i behov av en översyn. Ett igensatt gnistskydd orsakar överhettning och leder till skador på cylinder och kolv.

WARNING: Ljuddämparens insida innehåller kemikalier som kan orsaka cancer. Var försiktig så att du inte vidrör dessa element om ljuddämparen är skadad.

Ljuddämparen håller ljudnivån till ett minimum och leder bort motorns avgaser från föraren. En ljuddämpare med katalysator minskar skadliga avgaser.

1. Stoppa motorn.
2. Kontrollera visuellt om det finns skador eller någon deformering.

3. Se till att ljuddämparen sitter fast ordentligt på produkten.

4. Rengör gnistskyddet med en stålborste.

Kontrollera knivarna och klingskyddet

Knivarnas yttre kanter fungerar som klingskydd. Klingskyddet förhindrar skärskador.

1. Stäng av motorn och se till att knivarna stannar.
2. Avlägsna tändhatten från tändstiftet.
3. Ta på skyddshandskar.
4. Se till att klingan och klingskyddet inte är skadade eller böjda. Byt alltid ut en skadad eller böjd klinga, eller ett skadat klingskydd.
5. Se till att skruvarna till knivarna och klingskyddet är åtdragna.

Bränslesäkerhet

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Starta inte produkten om det finns bränsle eller motorolja på produkten. Ta bort det oönskade bränslet/oljan och låt produkten torka.
• Om du spillt bränsle på kläderna skall dessa bytas omedelbart.
• Se till att inte få bränsle på kroppen, det kan orsaka personskador. Om du får bränsle på kroppen ska du använda tvål och vatten för att ta bort bränslet.
• Starta inte produkten om motorn har en läcka. Undersök regelbundet om motorn läcker.
• Var försiktig med bränsle. Bränsle är brandfarligt och ångorna är explosiva och kan orsaka skador eller dödsfall.

• Undvik att andas in bränsleångor då det kan orsaka personskador. Se till att det finns tillräckligt luftflöde.

• Rök inte i närheten av bränslet eller motorn.

• Placera inga varma föremål i närheten av bränslet eller motorn.
• Fyll inte på bränsle när motorn är på.
• Se till att motorn har svalnat innan du fyller på bränsle.
• Innan du fyller på bränsle bör du öppna bränsletanklocket långsamt och försiktigt släppa på trycket.
• Fyll inte på bränsle i motorn inomhus. Otilräckligt luftflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidförgiftning.
• Dra åt bränsletanklocket ordentligt. Om bränsletanklocket inte dras åt ordentligt finns det en risk för brand.
• Flytta produkten minst 3 m från den plats där du fyllde på tanken innan du startar den.
• Fyll inte upp tanken helt. Värme gör att bränslet expanderar. Lämna lite plats längst upp på tanken.

Säkerhetsinstruktioner för underhåll

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Stoppa motorn och se till att skärutrustningen stannar. Låt produkten svalna innan du utför underhåll.
• Koppla ifrån tändhatten innan du utför underhåll.
• Motorns avgaser innehåller kolmonoxid, en luktlös, giftig och mycket farlig gas som kan orsaka dödsfall. Kör inte produkten inomhus eller i slutna utrymmen.
• Motoravgaserna är heta och kan medföra gnistor. Kör inte produkten inomhus eller nära brandfarligt material.
• Tillbehör och ändringar av produkten som inte godkänts av tillverkaren kan orsaka allvarliga skador eller dödsfall. Modifiera inte produkten. Använd alltid originaltillbehör.
• Om underhåll inte utförs korrekt och regelbundet ökar risken för personskador och skador på produkten.
• Utför endast det underhåll som anges i den här bruksanvisningen. Låt en godkänd Husqvarna-serviceverkstad utföra all annan service.
• Låt en godkänd Husqvarna-serviceverkstad utföra service på produkten regelbundet.
• Byt ut skadade, slitna och trasiga delar.

Drift

Introduktion

WARNING: Läs och förstå säkerhetskapitlet innan du använder produkten.

Bränsle

Denna produkt har en tvåtaktsmotor.

OBSERVERA: Motorn kan skadas om du fyller på med fel typ av bränsle. Använd en blandning av bensin och tvåtaktsolja.

Förblandat bränsle

- Använd förblandat alkylatbränsle från Husqvarna för bästa prestanda och förlängning av motorns livslängd. Det här bränslet innehåller mindre skadliga kemikalier jämfört med vanligt bränsle, vilket minskar de skadliga avgaserna. Mängden rester som finns kvar efter förbränning är lägre med detta bränsle, vilket håller komponenterna i motorn renare.

Blanda bränsle

Bensin

- Använd blyfri bensin av bra kvalitet med högst 10 % etanolhalt.

OBSERVERA: Använd inte bensin med ett oktantal lägre än 90 RON/87 AKI. Ett lägre oktantal kan orsaka motorknackning, vilket leder till motorskador.

Tvåtaktsolja

• För bästa resultat och funktion ska du använda tvåtaktsolja från Husqvarna.
• Om tvåtaktsolja från Husqvarna inte finns tillgänglig kan du använda en annan tvåtaktsolja av hög kvalitet för luftkylda motorer. Tala med en serviceverkstad för att välja rätt olja.

OBSERVERA: Använd inte tvåtaktsolja för vattenkylda utombordsmotorer, s.k. outboardoil. Använd inte olja avsedd för fyrtaktsmotorer.

Blanda bensin och tvåtaktsolja

Bensin, liter	Tvåtaktsolja, li-ter
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

OBSERVERA: Små fel kan påverka blandningsförhållandet drastiskt när du blandar små mängder bränsle. Mät noga

mängden olja för att se till att du får rätt blandning.

1. Fyll halva mängden bensin i en ren behållare för bränsle.
2. Tillsätt all olja.
3. Skaka bränsleblandningen.
4. Fyll i återstående mängd bensin i behållaren.
5. Skaka omsorgsfullt bränsleblandningen.

OBSERVERA: Blanda inte bränsle för mer än en månad i taget.

Fylla på bränsletanken

WARNING: Följ nedanstående procedur för din säkerhet.

1. Stanna motorn och vänta tills den har svalnat.
2. Torka rent runt bränsletanklocket.

1. Skaka behållaren och kontrollera att bränslet är helt blandat.

2. Ta bort tanklocket långsamt för att släppa på trycket.

3. Fyll bränsletanken.

OBSERVERA: Kontrollera att det inte finns för mycket bränsle i bränsletanken. Bränslet expanderar när det blir varmt.

1. Dra åt bränsletanklocket ordentligt.

2. Torka upp bränslespill på och runt produkten.

3. Flytta produkten minst tre meter bort från tankningsplatsen och bränsledepån innan du startar motorn.

Notera: Information om var bränsletanken sitter på produkten finner du i Introduktion på sida 18.

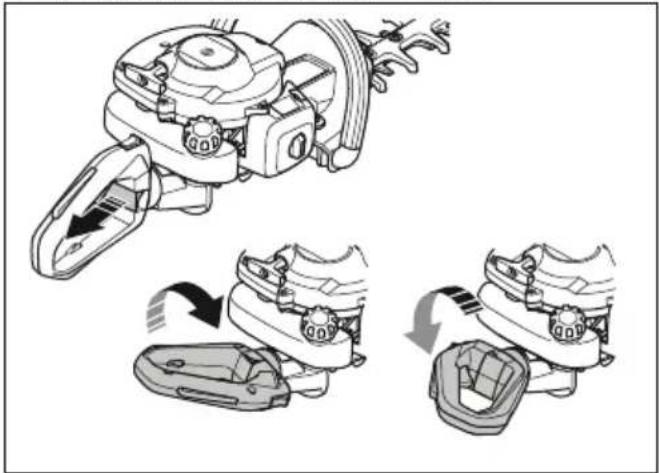

Justera handtaget

Det bakre handtaget kan justeras i tre positioner.

- Frigör handtagets lås och vrid handtaget.

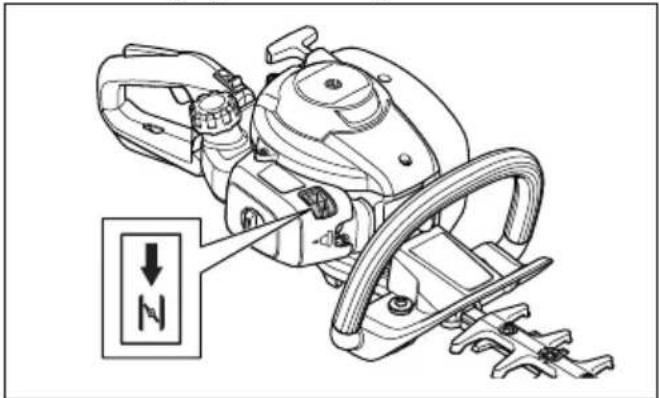

1. Dra chokereglaget till chokeläget.

1. Tryck på bränslepumpblåsan ungefär sex gånger eller tills blåsan börjar fyllas med bränsle. Det är inte nödvändigt att fylla bränslepumpblåsan helt.
2. Håll produktens chassi på marken med vänster hand. Kliv inte på produkten.
3. Dra långsamt i startsnörets handtag med höger hand tills du känner motständ, och dra sedan snabbt och kraftigt i startsnörets handtag.

WARNING: Vira inte startsnöret runt handen.

OBSERVERA: Dra inte ut startsnöret helt och släpp inte heller startsnörets handtag.

1. Fortsätt att dra i startsnörets handtag tills motorn tänder och tryck sedan chokereglaget till ursprungsläget.

WARNING: Knivarna rör sig när motorn startar.

1. Fortsätt att dra i startsnörets handtag tills motorn startar.
2. Tryck in och släpp gasreglaget för att ställa in motorn på tomgång.
3. Skjut gasreglaget gradvis för att öka motorns varvtal.
4. Kontrollera att motorn går jämnt.

Starta produkten med varm motor

1. Håll motorkroppen på marken med vänster hand. Kliv inte på produkten.
2. Dra långsamt i startsnörets handtag med höger hand tills du känner motstånd, och dra sedan snabbt och kraftigt i startsnörets handtag. Fortsätt tills motorn startar.

Notera: Mer information om hur du startar produkten finns i Starta produkten med kall motor på sida 25.

Stänga av produkten

- Flytta stoppkontakten till stoppläge för att stanna motorn.

OBSERVERA: Stoppkontakten återgår automatiskt till driftläget.

Använda produkten

1. Börja nära marken och flytta produkten upp längs häcken när du klipper sidorna. Se till att produktens chassi inte vidrör häcken.

WARNING: Se till att skärutrustningens spets inte vidrör marken.

1. Justera hastigheten för att passa arbetsbelastningen.

Underhåll

Introduktion

WARNING: Läs och förstå

säkerhetskapitlet innan du utför underhåll på produkten.

Underhållsschema

underhåll Före an-	vändning	Efter 40 tim	Efter 100 tim
Rengör utsidan. Efter varje användning.
Rengör ljuddämparen, avgasröret och motorn för att få bort löv, smuts och oönskade smörjmedel.	Efter varje användning.
Se till att klippaggregatet inte rör sig vid tomgångsvarvtal. X
Kontrollera stoppkontakten. Se Kontrollera stoppkontakten på sida 22.	X
Undersök om klippaggregatet är skadat eller har sprickor. Byt ut vid skada. X
Undersök om handskyddet är skadat eller har sprickor. Byt ut vid skada. X
Kontrollera gasreglagespärren och gasreglaget. Se Kontrollera dödmansgreppet på sida 21.	X
Undersök om motorn, bränsletanken eller bränsleslangen läcker. X
Dra åt muttrar och skruvar. X
Undersök om startmotorn och startsnöret är skadade. X
Kontrollera att skruvarna som håller fast knivarna är ordentligt åtdragna. X
Rengör luftfiltret. Rengör oftare om produkten används i dammiga miljöer. Byt ut vid skada.		X
Undersök om avvibreringselementen har skador eller sprickor. Byt ut vid skada. X
Rengör tändstiftets utsida och området runtomkring. Ta bort tändstiftet och mät elektrodavständet. Justera elektrodavständet eller byt ut tändstiftet. Se Så un-dersöker du tändstiftet på sida 27.		X
Rengör kylsystemet. X
Rengör förgasarens utsida och området runt denna. X
Undersök om bränslefiltret är förorenat och om bränsleslangen har sprickor eller andra defekter. Byt ut vid skada.			X
Rengör ljuddämparens gnistskydd och byt ut det om det är skadat. X
Rengör bränsletanken invändigt. X
Byt ut tändstiftet.			X
Undersök kopplingen, kopplingsfjädern och kopplingstrumman avseende slitage. Om delarna är skadade ska de bytas ut på en godkänd serviceverkstad.			X
Se till att växelhuset är fyllt med fett. X
Kontrollera alla kablar och anslutningar. X

Så justerar du tomgångsvarvtalet

1. Rengör luftfiltret och montera luftfilterkåpan.
2. Starta produkten. Se Starta produkten med kall motor på sida 25.
3. Vrid tomgångsjusterskruven medurs tills klippaggregatet börjar röra sig.

1. Vrid tomgångsjusterskruven moturs tills klippaggregatet stannar.

WARNING: Om klippaggregatet inte stannar när du justerar tomgångsvarvtalet ska du kontakta närmaste serviceverkstad. Använd inte produkten förrän den är korrekt inställd eller reparerad.

Notera: Tomgångsvarvtalet är korrekt när motorn arbetar jämnt i alla positioner. Se Tekniska data på sida 30 för rekommenderat tomgångsvarvtal.

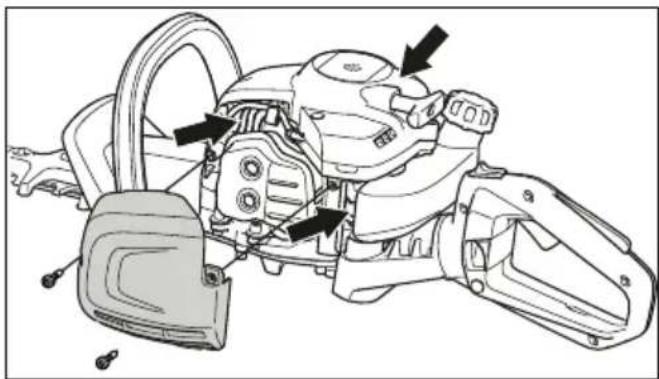

Så rengör du kylsystemet

Kylsystemet håller motortemperaturen nere. Kylsystemet omfattar kylflänsarna på cylindern, cylinderkåpan och luftintaget genom vevhuset.

OBSERVERA: Luftintaget mellan bränsletanken och vevhuset blockeras lätt av löv. Rengör luftintaget helt.

1. Rengör kylsystemet med en borste varje vecka eller oftare vid behov.
2. Se till att kylsystemet inte är smutsigt eller igensatt.

Så undersöker du tändstiftet

OBSERVERA: Använd alltid rekommenderad tändstiftstyp. Fel typ av tändstift kan orsaka skador på produkten.

• Undersök tändstiftet om motorn har låg effekt, är svår att starta eller inte fungerar korrekt vid tomgångsvarvtal.
• Följ dessa instruktioner om du vill minska risken för oönskat material på tändstiftets elektroder: a) Se till att tomgångsvarvtalet är korrekt justerat. b) Se till att bränsleblandningen är korrekt. c) Se till att luftfiltret är rent.
• Om tändstiftet är smutsigt rengör du det och ser till att elektrodavständet är korrekt, se Tekniska data på sida 30.

- Byt ut tändstiftet vid behov.

Rengöra luftfiltret

Rengör luftfiltret från smuts och damm. Detta förhindrar förgasarstörningar, startproblem, dålig motoreffekt, slitage på motorns delar och mer bränsleförbrukning än vanligt.

1. Ta bort luftfilterkåpan (A).

2. Ta bort filtret (B) från filterramen.

1. Rengör filtret med varmt tvålvatten.

Notera: Ett länge använt luftfilter kan aldrig bli fullständigt rent. Byt ut luftfiltret regelbundet och byt alltid ut ett defekt luftfilter.

1. Se till att filtret är torrt.
2. Applicera olja på luftfiltret. Se Applicera olja på skumluftfiltret på sida 28
3. Rengör insidan av luftfilterkåpan. Använd tryckluft eller en borste.

OBSERVERA: Använd alltid speciell luftfilterolja från Husqvarna. Använd inga andra typer av olja.

WARNING: Ta på skyddshandskar. Luftfilteroljan kan orsaka hudirritation.

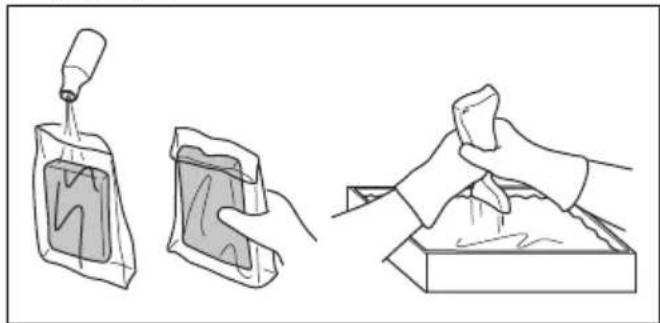

1. Lägg skumluftfiltret i en plastpåse.
2. Tillsätt oljan i plastpåsen.
3. Gnid på plastpåsen för att fördela oljan jämnt på skumluftfiltret.
4. Tryck ut oönskad olja ur skumluftfiltret medan det är i plastpåsen.

Att rengöra växelhuset

- Använd specialfett från Husqvarna. Prata med en serviceverkstad för mer information om rekommenderat fett.

- Fyll på fett via smörjnippeln.

OBSERVERA: Fyll inte växelhuset helt.

Rengöra och smörja knivarna

1. Ta bort oönskat material från knivarna innan och efter du använder produkten.
2. Smörj knivarna före längre tids förvaring.

Notera: Prata med en serviceverkstad för mer information om rekommenderade rengöringsmedel och smörjmedel.

Inspektera knivarna

1. Ta bort locket på växelhuset.
2. Se till att knivarna kan röra sig fritt. Placera kombinyckeln i växelhuset och vrid medurs och moturs.

1. Undersök om knivarnas eggar har skador och deformeringar.
2. Använd en fil för att ta bort grader på knivarna.

Felsökning

Felsökning

Maskinen startar inte
Problem Möjlig orsak Rekom	menderat steg
Starthakar Starthakarna kan	inte röra sig fritt.	Justera eller byt ut starchakarna.
		Rengör runt starchakarna.
		Kontakta en godkänd serviceverkstad.
Bränsletank Fel bränsle påfyllt. Töm den och använda rätt	bränsle.
Förgasare Felaktigt tomgång	svarvtal. Justera tomgångsvar	rvtalet.
Ingen gnista Tändstiftet är smutsigt eller vätt.		Se till att tändstiftet är torrt och rent.
		Felaktigt elektrodavstånd.
		Se Tekniska data på sida 30 för korrekt elektrodavstånd.
Tändstift Tändstiftet sitter löst. Dra åt tändstiftet.

Motorn startar men stannar igen
Problem Möjlig orsak Rekom	menderat steg
Bränsletank Fel bränsle påfyllt. Töm den och använda rätt	bränsle.
Förgasare Felaktigt tomgång	svarvtal. Justera tomgångsvar	Så justerar du tomgångs-varvtalet på sida 27. Kontakta din serviceverkstad om det behövs.
Luftfilter Igensatt luftfilter. Rengör luftfiltret.

Klinga
Problem Möjliga orsaker Rekommenderat steg
Klingan rör sig långsamt eller inte alls.	Klingan är blockerad eller skadad.	Ta bort oönskat material från knivarna. Se Rengöra och smörja knivarna på sida 28. Ta bort grader från klingan, se Inspektera knivarna på sida 28. Byt ut klingan om den är skadad.
Klingan klipper trögt. Klingan	är slö eller skadad. Slipa klingan, se Inspektera knivarna på sida 28. Byt ut klingan om den är skadad.
Klingan blir varm. Det är friktion mellan knivarna.		Ta bort grader från klingan och smörj den. Se Rengöra och smörja knivarna på sida 28.

Transport, förvaring och kassering

Transport och förvaring

• Låt alltid produkten svalna innan förvaring.
• Vid förvaring och transport av produkten och bränslet ska du se till att det inte förekommer något läckage eller avgaser. Gnistor eller öppen eld, t.ex. från elektriska apparater eller pannor, kan orsaka brand.
• Använd alltid godkända behållare för transport och förvaring av bränsle.

• Töm ut bränslet före transport och före långtidsförvaring. Kassera bränslet på lämplig anvisad plats.

• Sätt fast transportskyddet under transport och förvaring.

• Avlägsna tändhatten från tändstiftet.
• Sätt fast produkten under transport. Se till att den inte kan förflytta sig.
• Rengör och utför service på produkten innan långvarig förvaring.

Tekniska data

Tekniska data

	322HD60
Motor
Cylindervolym, cm ^3	21,7
Tomgångsvarvtal, varv/min 2 900
Rekommenderat högsta varvtal, varv/min 9 000
Max. motoreffekt enligt ISO 8893, kW/hk vid varv/min 0,6/0,8 vid 7 800
Katalysatorljuddämpare Ja
Tändsystem
Tändstift HQT-4 672201
Elektrodgap, mm 0,5
Drivmedel
Bränsletankvolym, l/cm ^3	0,3/300
Vikt
Utan bränsle, kg 5,2
Emission av buller ^4
Ljudeffektnivå, uppmätt dB(A) 100
Ljudeffektnivå, garanterad LWA dB(A) 101
Ljudnivåer ^5
Ekvivalent ljudtrycksnivå vid användarens öra, uppmätt enligt EN ISO 22868, dB(A)	92
Vibrationsnivåer ^6
Vibrationsnivåer ( a_hv,eq ) i handtag, uppmätt enligt EN ISO 22867, m/s ^2 :
Främre/bakre, mm/s ^2	4,4/4,3
Knivar
Typ Dubbelsidig
Klipplängd, mm 600
Skärhastighet, klipp/min 4 400

EG-försäkran om överensstämmelse

EU-försäkran om överensstämmelse

Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel:

[phone], försäkrar på eget ansvar att produkten:

Beskrivning Häcksax
Varumärke Husqvarna
Typ/Modell 322HD60
Identifiering Serienummer daterade 2022 och framåt

uppfyller alla krav i följande EU-direktiv och förordningar:

Lagstiftning Beskrivning
2006/42/EG "om maskiner"
2014/30/EU "angående elektromagnetisk kompatibilitet"
2000/14/EC "angående emission av buller till omgivningen"
2011/65/EU "angående begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning"

och att följande standarder och/eller tekniska

specifikationer tillämpas:

Följande standarder har tillämpats:

EN ISO 12100:2010, EN ISO 10517:2019, EN IEC

63000:2018, EN ISO 14982:2009

RISE SMP Svensk Maskinprovning AB, Box 7035,

SE-750 07 Uppsala, Sweden har utfört frivillig typkontroll

på uppdrag av Husqvarna AB. Certifikatnummer:

SEC/10/2280

För information om bulleremissioner, se Tekniska data på sida 30.

Huskvarna, 2022-05-09

Ansvarig för teknisk dokumentation

Indhold

Indledning.... 33

Sikkerhed....34

Drift.... 39

Vedligeholdelse.... 41

Fejlfinding.... 44

Transport, opbevaring og bortskaffelse...... 45

Symboler på produktet

Sikkerhedsanordninger på produktet

Sådan kontrolleres gasreguleringsläsen

Dette produkt har en totaktsmotor.

Sådan startes produktet med en kold motor

Sådan startes produktet med en varm motor

Sådan standses produktet

- Flyt stopkontakten til positionen stop for at standse motoren.

Symboler på produktet

Dette produktet har en totaktsmotor.

Slik starter du produktet när motoren er varm

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden har utført frivillig typekontroll på vegne av Husqvarna AB. Sertifikatnummer: SEC/10/2280

H RISE SMP Svensk Maskinprovning AB, Box 7035,
