Produkta veids	Dzīvžogu šķēres
Zīmols	Husqvarna
Modelis	322HD60
Cilindra darba tilpums (cm³)	21,7
Tukšgaitas ātrums (apgr./min)	2 900
Maksimālais ātrums (apgr./min)	9 000
Maksimālā jauda (kW/ZS pie apgr./min)	0,6 / 0,8 pie 7 800
Degvielas tvertnes tilpums (L)	0,3
Svars bez degvielas (kg)	5,2
Asmens tips	Dubultgriezējs
Griešanas garums (mm)	600
Griešanas ātrums (griezumi/min)	4 400
Aizdedzes svece	HQT-4 672201, sprauga 0,5 mm
Garantētais skaņas jaudas līmenis LWA (dB(A))	101
Skaņas spiediena līmenis pie auss (dB(A))	92
Vibrācijas priekšā/aizmugurē (m/s²)	4,4 / 4,3
Troksnis ar katalītisko neitralizatoru	Jā
Degviela	Bezsvina benzīna (90 RON min.) un divtaktu eļļas maisījums 50:1
Drošības ierīces	Slēdža bloķētājs, atsitiena aizsardzība, apturēšanas slēdzis, transporta aizsardzība

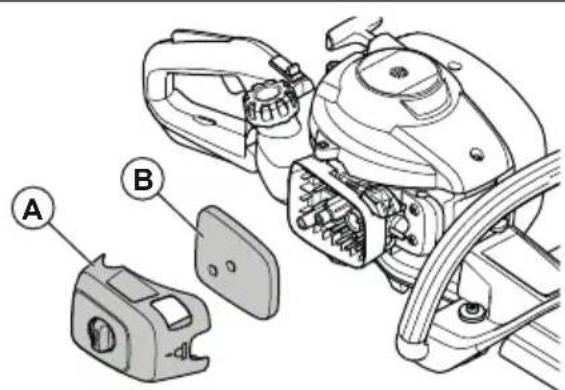

Regulāra apkope	Gaisa filtra tīrīšana, kartera un asmeņu eļļošana, aizdedzes sveces pārbaude, dzesēšanas sistēmas tīrīšana
Transportēšana un uzglabāšana	Iztukšot degvielu, uzlikt transporta aizsardzību, nostiprināt ierīci

Bieži uzdotie jautājumi - 322HD60 HUSQVARNA

Kādu degvielu izmantot Husqvarna 322HD60?

Izmantojiet bezsvina benzīna (vismaz 90 RON/87 AKI) un augstas kvalitātes divtaktu eļļas maisījumu proporcijā 50:1 (2%). Husqvarna iesaka savu divtaktu eļļu optimālai veiktspējai.

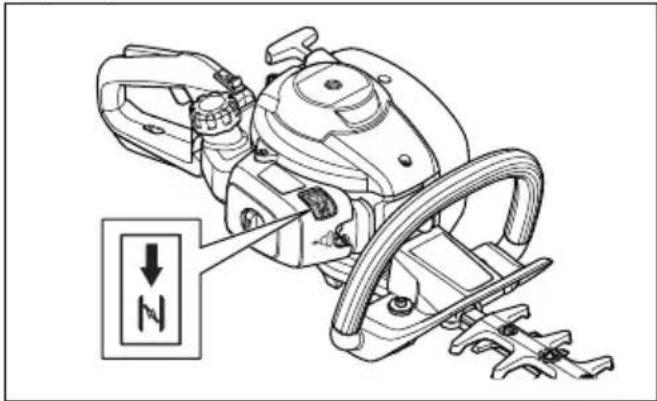

Kā iedarbināt dzīvžogu šķēres, ja motors ir auksts?

Pavelciet aizdedzes droseli, 6 reizes nospiediet degvielas pompu, novietojiet ierīci uz zemes, lēnām pavelciet palaišanas trosi līdz pretestībai, tad strauji. Motors iedarbojas, atgrieziet droseli sākotnējā stāvoklī.

Cik bieži jātīra gaisa filtrs?

Tīriet gaisa filtru regulāri, biežāk putekļainos apstākļos. Nomainiet to, ja tas ir bojāts. Tīrs filtrs novērš iedarbināšanas problēmas un jaudas zudumu.

Kā ieeļļot 322HD60 asmeņus?

Izmantojiet īpašu Husqvarna smērvielu uz pārnesumkārbas eļļošanas savienojuma. Asmeņus tīriet pirms un pēc lietošanas un ieeļļojiet tos pirms ilgstošas uzglabāšanas.

Ko darīt, ja asmens negriežas vai griežas lēni?

Apturiet motoru, noņemiet aizdedzes sveces vāciņu. Notīriet asmeņus no gružiem, novīlējiet urbumus un ieeļļojiet. Pārbaudiet, vai asmens nav bojāts; vajadzības gadījumā nomainiet.

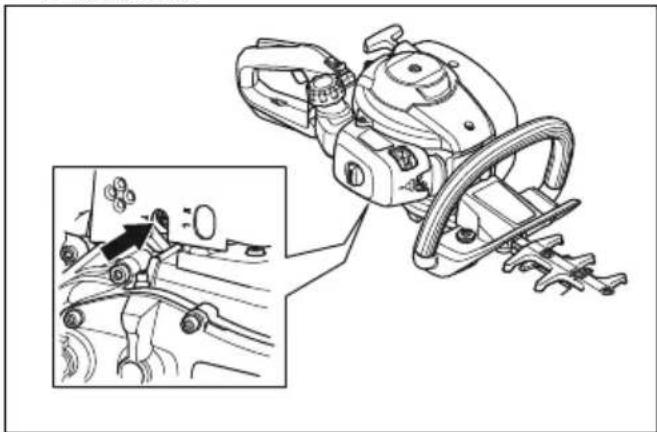

Kā noregulēt tukšgaitas ātrumu?

Notīriet gaisa filtru, iedarbiniet motoru, grieziet tukšgaitas skrūvi T pulksteņrādītāja virzienā, līdz asmens kustas, tad pretēji pulksteņrādītāja virzienam, līdz asmens apstājas. Asmenim tukšgaitā jābūt nekustīgam.

Kādi aizsardzības līdzekļi ir ieteicami?

Valkājiet ausu aizsargus, drošības brilles, cimdus, neslīdošus zābakus, garās bikses un garām piedurknēm. Turiet pirmās palīdzības komplektu tuvumā.

Kā uzglabāt dzīvžogu šķēres ilgākam laika periodam?

Iztukšojiet degvielas tvertni, notīriet ierīci, uzlieciet transporta aizsardzību, noņemiet aizdedzes sveces vāciņu, uzglabājiet sausā vietā, bērniem nepieejamā vietā.

Kāda ir garantētā skaņas jauda?

Garantētais skaņas jaudas līmenis LWA ir 101 dB(A) saskaņā ar Direktīvu 2000/14/EK. Skaņas spiediena līmenis pie auss ir 92 dB(A).

Kur atrast sērijas numuru un ražošanas gadu?

Datu plāksnīte norāda sērijas numuru: pirmie četri cipari apzīmē ražošanas gadu (gggg) un nedēļu (ww). Piemēram, 2022 gadam 2022.

LIETOŠANAS INSTRUKCIJA 322HD60 HUSQVARNA

LV Lietošanas pamācība

EL Οδηγίες χρήσης

Problēmu novēršana....173

Pārvadāšana, glabāšana un utilizēšana.... 174

Tehniskie dati....175

EK atbilstības deklarācija....177

levads

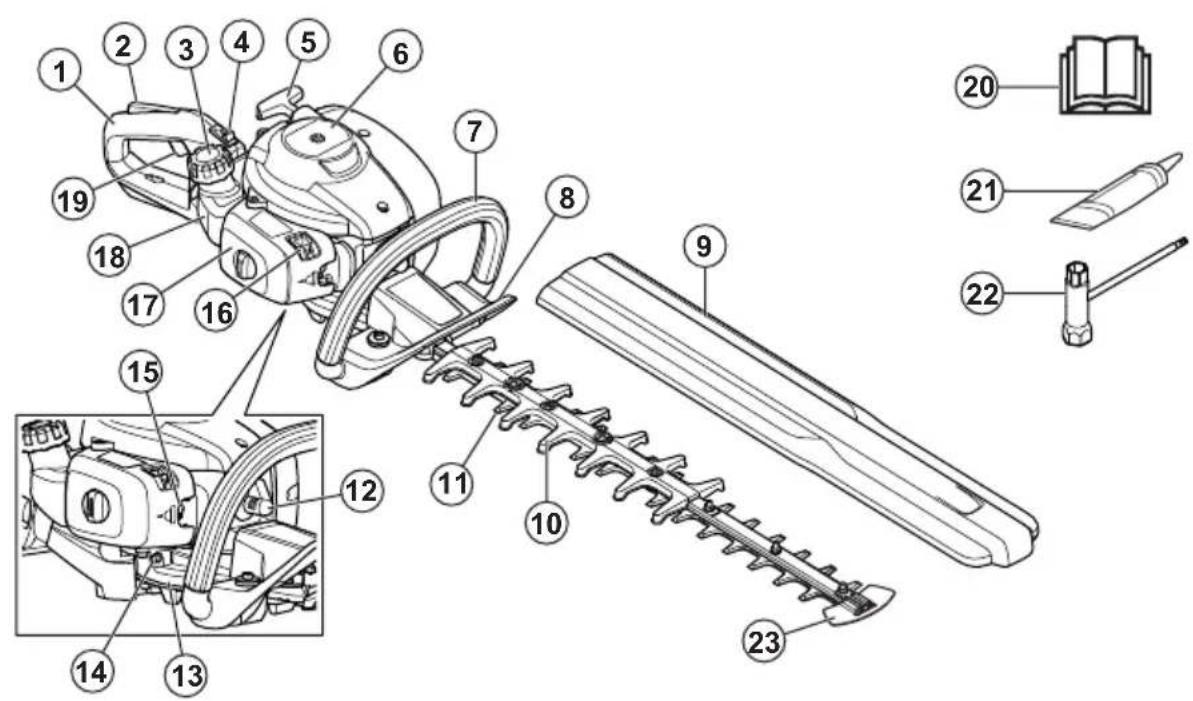

Izstrādājuma pārskats

1. Aizmugurējais rokturis
2. Droseles mēlītes blokētājs
3. Degvielas tvertnes vāciņš
4. Apturēšanas slēdzis
5. Startera auklas rokturis
6. Cilindra pārsegs
7. Priekšējais rokturis
8. Rokas aizsargs
9. Transportēšanas aizsargs
10. Asmens aizsargs
11. Asmens
12. Aizdedzes sveces uzmava un aizdedzes svece
13. Pärnesumkārbas (reduktora) karteris
14. Ellošanas nipelis
15. Atgaisošanas sūkņa balons
16. Gaisa vārsta vadība

17. Gaisa filtra vāks

18. Degvielas tvertne

19. Droseles mēlite
20. Lietotāja rokasgrāmata
21. Smērvielas tūbiņa
22. Kombinētā uzgriežņu atslēga
23. Asmens gala aizsargs

Izstrādājuma apraksts

Izstrādājums ir dzīvžogu griezējs ar iekšdedzes dzinēju.

Paredzētā lietošana

Izstrādājums paredzēts zaru un zariņu griešanai. Nelietojiet izstrādājumu citiem uzdevumiem.

Simboli uz izstrādājuma

BRĪDINĀJUMS! Šis izstrādājums ir bīstams. Tas var izraisīt traumas vai nāvi operatoram vai blakus stāvošām personām, ja izstrādājums netiek lietots uzmanīgi un pareizi. Lai novērstu traumas operatoram vai blakus stāvošām personām, izlasiet un ievērojiet visas drošības instrukcijas lietošanas rokasgrāmatā.

Rūpīgi izlasiet lietotāja rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat instrukcijas.

Izmantojiet apstiprinātus dzirdes un acu aizsarglīdzekļus.

Izmantojiet apstiprinātus aizsargcimdus.

Velciet darba apavus ar neslīdošām zolēm.

Tukšgaitas regulēšanas skrūve.

Liela ātruma adata.

Neliela ātruma adata.

Trokšna izplūdes vidē uzīlme atbilstoši Eiropas Direktīvai 2000/14/EK, Apvienotās Karalistes direktīvām un Jaundienvidvelsas tiesību aktam “Darba vides aizsardzības (trokšna kontroles) regula (2017)”. Izstrādājuma garantētais skaņas jaudas līmenis ir norādīts Tehniskie dati lpp. 175 un uz etiketes.

Šis izstrādājums atbilst piemērojamo EK direktīvu prasībām.

Šis izstrādājums atbilst spēkā esošajiem AK noteikumiem.

yyyywwxxxx Datu plāksnītē ir norādīts sērijas nu- murs. yyyy ir ražošanas gads un ww ir ražošanas nedēļa.

Piezīme: Pārējie uz izstrādājuma norādītie simboli/norādes atbilst dažu valstu sertifikācijas prasībām.

Euro V emisija

BRĪDINĀJUMS: Motora atvēršana anulē šī kēdes zāga ES tipa apstiprinājumu.

Drošība

Drošības definīcijas

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl rodas izstrādājuma, citu

materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Vispārīgi norādījumi par drošību

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

- Izstrādājums var klūt par bīstamu darba rīku, ja to lieto nepareizi vai pavirši, izraisot nopietnas un pat dzīvībai bīstamas traumas. Tāpēc ir ľoti svarīgi

pirms lietošanas izlasīt un izprast šīs rokasgrāmatas saturu.

• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Noteiktos apstāklos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu risku noklūt apstāklos, kad var tikt gūtas smagas vai letālas traumas, mēs iesakām personām, kurām ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.
• Personām ar asinsrites traucējumiem pārmērīga atrašanās vibrācijas ietekmē var negatīvi ietekmēt asinsriti vai nervu sistēmu. Ja jūtat pārmērīgas vibrāciju ietekmes simptomus, apmeklējiet ārstu. Tie var būt nejutīgums, tirpšana, dūrieni, sāpes, spēka zudums, ādas krāsas vai stāvokļa izmaiņas. Šie simptomi parasti ir novērojami pirkstos, rokās vai locītavās. Risks palielinās zemā temperatūrā.
• Ja nonākat situācijā, kurā jums nav skaidrs, kā rīkoties, lūdziet speciālista padomu. Sazinieties ar izplatītāju vai apkopes darbnīcu. Izvairieties no tādiem lietošanas paņēmieniem, kuri jums nav pa spēkam.
• Nemiet vērā, ka par negadījumiem vai apdraudējumu, kas tiek radīts citiem cilvēkiem vai viņu īpašumam, atbildīgs ir lietotājs.
• Nekad neļaujiet citām personām izmantot izstrādājumu, ja neesat pilnīgi pārliecināts, vai šīs personas ir sapratušas lietotāja rokasgrāmatu.
• Nekad neļaujiet bērniem lietot šo izstrādājumu vai uzturēties tā tuvumā. Tā kā šis izstrādājums ir aprīkots ar apturēšanas slēdzi ar atsperes mehānismu, kas atrodas uz startera roktura, un to var iedarbināt ar neliela ātruma un spēka kustību, arī mazi bērni noteiktos apstākļos var pielikt pietiekamu spēku, lai iedarbinātu izstrādājumu. Tas var radīt smagu traumu. Tāpēc gadījumos, kad izstrādājums netiek pieskatīts, noņemiet aizdedzes sveces uzmavu.
• Glabājiet izstrādājumu bērniem nepieejamā vietā.
• Nekādā gadījumā nelietojiet izstrādājumu, ja esat noguris, lietojis alkoholiskus dzērienus vai lietojat medikamentus, kas var ietekmēt redzi, reakciju, vai koordināciju.
• Nekad nelietojiet bojātu izstrādājumu. Ievērojiet šajā pamācībā norādītās apkopes, pārbaudes un servisa instrukcijas. Dažus apkopes un remonta darbus drīkst veikt tikai apmācīti un kvalificēti speciālisti. Skatiet arī norādījumus sadalā Apkope.
• Nekādā gadījumā nelietojiet izstrādājumu, kas ir pārveidots tā, ka neatbilst sākotnējai specifikācijai.

Darba drošības norādījumi

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Nekādā gadījumā nelietojiet izstrādājumu ekstremālos laika apstāklos, piemēram, lielā salā vai loti karstā un/vai mitrā klimatā.
• Nepareizi asmeni var palielināt nelaimes gadījumu risku.
• Strādājot sekojiet, lai neviens cilvēks vai dzīvnieks netuvojas darba vietai tuvāk par 15 metriem/50 pēdām
• Pārliecinieties, ka tuvumā neatrodas cilvēki vai dzīvnieki, kas var nonākt saskarē ar griešanas aprīkojumu.
• Pārbaudiet darba zonu. Novāciet priekšmetus, kas var tikt izmesti, darba gaitā tiem pieskatoties.
• Vienmēr ienemiet drošu un stabilu darba stāju.
• Nekādā gadījumā neatstājiet produktu bez uzraudzības, ja darbojas motors.
• Raugiet, lai rokas un kāju pēdas nenonāk kontaktā ar griezējmezglu, kad darbojas motors.
• Ja kaut kas iekeras nažos darba laikā, pirms nažu tīrīšanas pilnīgi jāapstādina motors un sveces kabelis jāatvieno no aizdedzes sveces. Atvienojiet aizdedzes sveces uzgali no aizdedzes sveces.
• Kad motors tiek izslēgts, nepieskarieties griezejmezglam ar rokām vai kāju pēdām, pirms tas ir pilnībā apstājies.
• Uzmanieties no zaru gabaliņiem, kas tiek izmesti griešanas laikā.
• Lietojot dzirdes aizsarglīdzekļus, vienmēr uzmanīgi klausieties, lai sadzirdētu brīdinājumu signālus vai saucienus. Kad motors apstājas, vienmēr noņemiet dzirdes aizsarglīdzekļus.
• Nekad nestrādājiet, stāvot uz trepēm vai paliktņa vai kāda cita nenostiprināta paaugstinājuma.
• Izstrādājumu vienmēr turiet ar abām rokām. Turiet izstrādājumu sev priekšā.
• Ja izstrādājums saskaras ar svešķerneni vai rodas spēcīgas vibrācijas, nekavējoties izslēdziet izstrādājumu. Atvienojiet aizdedzes sveces uzgali no aizdedzes sveces. Pārbaudiet, vai izstrādājums nav bojāts. Salabojiet iespējamos bojājumus.
• Lai izvairitos no elektriskās strāvas trieciena, pārbaudiet, vai aizdedzes sveces uzmava un aizdedzes vads nav bojāts.
• Pārbaudiet vai visas skrūves un uzgriežni ir pievilkti.

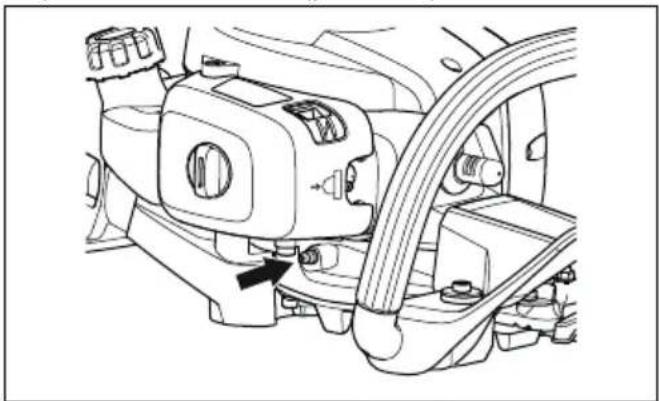

  • Gādājiet, lai pārnesumkārba ir labi iee||ota. Skatiet: Pārnesumkārbas (reduktora) kartera iee||ošana lpp. 173.
• Izstrādājuma lietošanas laikā pārnesumkārba sakarst. Lai neapdedzinātos nepieskarieties pārnesumkārbai.
• Pirms iedarbināšanas ir jābūt uzstādītiem visiem pārsegiem un aizsargiem.

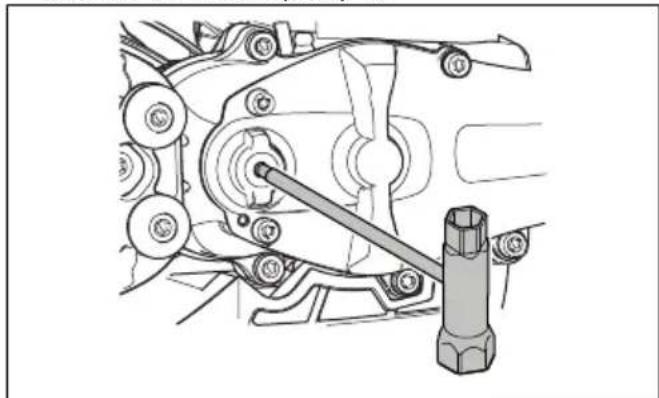

• Ja asmeņi iestrēgst, tos var atbrīvot, ievietojot pārnesumkārbā kombinēto uzgriežņu atslēgu. levietojiet kombinēto uzgriežņu atslēgu zobpārvadā un pagrieziet to uz priekšu un atpakal. Skatiet: Asmeņu pārbaude lpp. 173.

- Kad izstrādājums netiek izmantots, uz griezējmezgla vienmēr ir jāuzliek transportēšanas aizsargs.

Individuālie aizsarglīdzekļi

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Izmantojot izstrādājumu, vienmēr lietojiet apstiprinātus individuālos aizsarglīdzekļus. Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. ľaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.
• Lietojiet tādus dzirdes aizsarglīdzekļus, kas nodrošina pietiekamu trokšņa slāpēšanu. Ilgstoša uzturēšanās troksnī var radīt būtiskus dzirdes bojājumus.
• Izmantojiet apstiprinātus acu aizsargīdzekļus. Apstiprinātas aizsargbrilles ir jālieto arī tad, ja tiek izmantots sejsegs. Apstiprinātas aizsargbrilles ir tādas, kas atbilst ASV standarta ANSI Z87.1 ASV vai standarta EN 166 prasībām ES valstīs.

- Vajadzības gadījumā izmantojiet cimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas ierīci.

- Lietojiet izturīgus, neslīdošus zābakus vai kurpes.

- Lietojiet izturīga auduma apgērbu. Vienmēr valkājiet biezas, garas bikses un apgērbu ar garām piedurknēm. Nevalkājiet vaīgu apgērbu, kas viegli var iekerties krūmos un zaros. Nenēsājiet rotaslietas, nevelciet šortus, sandales un nestrādājiet basām kājām. Sakārtojiet matus droši virs pleciem.

• Gādājiet, lai tuvumā būtu pirmās palīdzības piederumi.

Izstrādājuma drošības ierīces

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nelietojiet izstrādājumu ar bojātām drošības ierīcēm.
• Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas, sazinieties ar savu Husqvarna servisa pārstāvi.

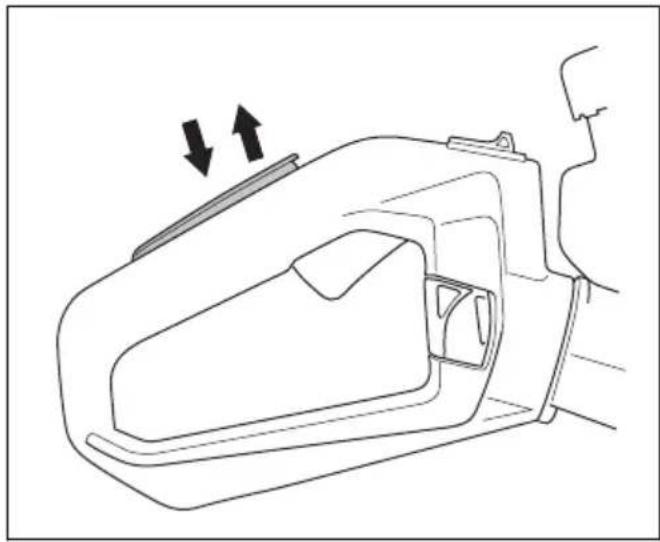

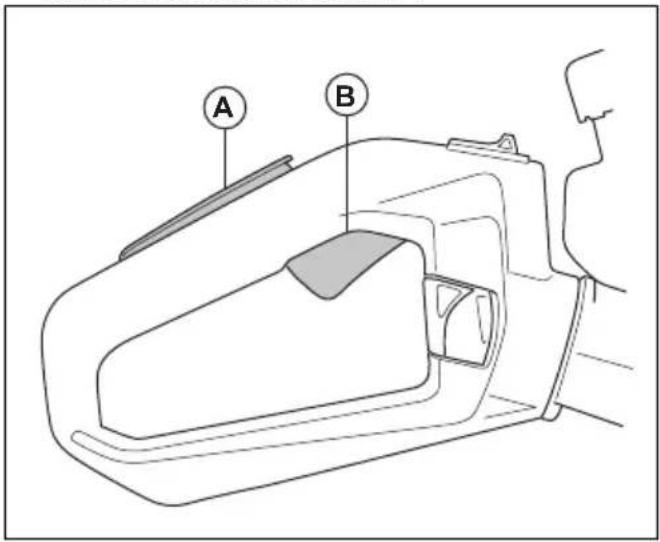

Droseles mēlītes blokētāja pārbaude

1. Pārbaudiet, vai droseles mēlītes blokētājs (A) un droseles mēlīte (B) brīvi pārvietojas un atgriezējatspere darbojas pareizi.

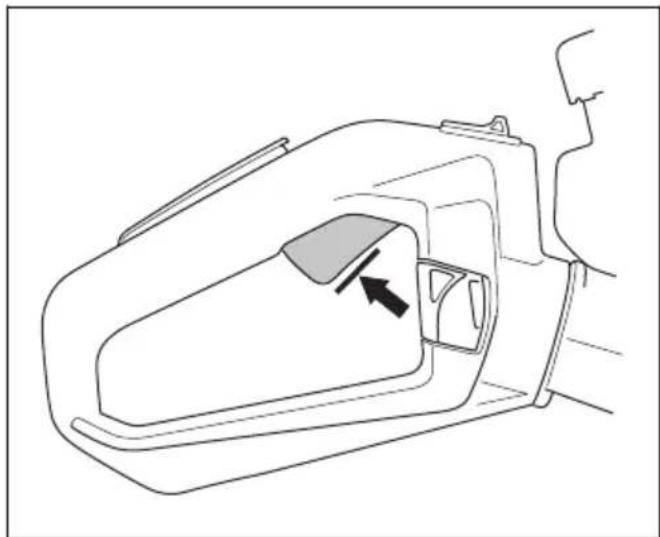

1. Nospiediet uz leju droseles mēlītes blokēšanas mehānismu un pārbaudiet, vai tas ienem sākotnējo stāvoklī, kad to atlaiž.

1. Atlaidiet droseles mēlītes blokētāju un pārbaudiet, vai droseles mēlīte ir blokēta brīvgaitas ātruma pozīcijā.

1. ledarbiniet dzinēju un padodiet pilnu jaudu.

2. Atlaidiet droseles mēlīti un pārbaudiet, vai asmeņi ir pilnībā apstājušies.

BRĪDINĀJUMS: Ja asmeni ir kustībā, kad droseles mēlīte ir brīvgaitas ātruma pozīcijā, noregulējiet brīvgaitas apgriezienu skaitu. Skatiet šeit: Tukšgaitas apgriezienu skaita regulēšana lpp. 171.

Apturēšanas slēdža pārbaude

1. ledarbiniet dzinēju.

2. Pabīdiet slēdzi izslēgšanas stāvoklī un pārliecinieties, vai dzinējs ir apstājies.

BRĪDINĀJUMS: Apturēšanas slēdzis automātiski atgriežas sākotnējā stāvoklī. Lai

nepieļautu nejaušu iedarbināšanu, izņemiet aizdedzes sveces uzgali no aizdedzes sveces, kad veicat izstrādājuma montāžu vai apkopi.

Rokas aizsarga pārbaude

Rokas aizsargs pasargā rokas no traumām, ko var radīt asmeņi.

1. Apturiet dzinēju.
2. Pārliecinieties, ka rokas aizsargs ir pareizi pievienots.
3. Pārbaudiet, vai rokas aizsargs nav bojāts.

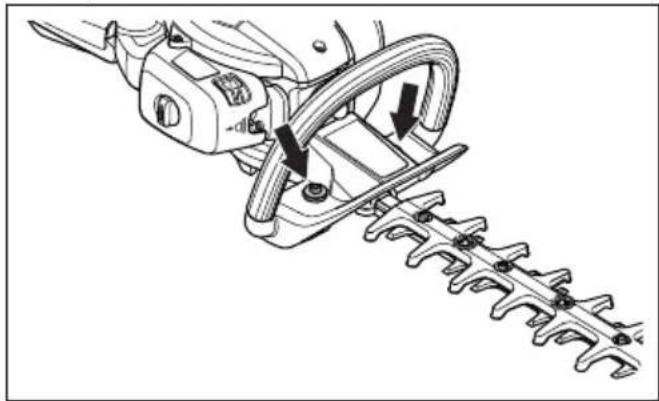

Vibrāciju slāpēšanas sistēmas pārbaude

Vibrāciju slāpēšanas sistēma samazina rokturu vibrāciju. Vibrāciju slāpēšanas bloki darbojas kā atdalītāji starp izstrādājuma korpusu un roktura bloku.

1. Vizuāli pārbaudiet, vai nav deformācijas un bojājumu.
2. Pārbaudiet, vai ir pareizi pievienoti vibrāciju slāpēšanas elementi.

BRĪDINĀJUMS: Nelietojiet izstrādājumu bez slāpētāja vai ar bojātu slāpētāju. Bojāts slāpētājs var paaugstināt trokšņa līmeni un aizdegšanās risku. Neizmantojiet izstrādājumu bez dzirksteļu uztvērēja sieta vai ja dzirksteļu uztvērēja siets ir bojāts. Ja dzirksteļu uztvērēja siets ir bojāts, tas jānomaina.

BRĪDINĀJUMS: Slāpētāji lietošanas laikā un pēc tās klūst loti karsti — ari brīvgaitā.

IEVĒROJIET: Ja dzirksteļu uztvērēja siets bieži aizsērē, iespējams, ir pasliktinājusies katalizatora darbība. Lai pārbaudītu slāpētāju, sazinieties ar izplatītāju, kas nodrošina apkopi. Aizsērējis dzirksteļu uztvērēja siets izraisīs pārkaršanu,

kas, savukārt, radīs cilindra un virzuļa bojājumus.

BRĪDINĀJUMS: Slāpētāja iekšējās virsmas satur kīmiskas vielas, kas var izraisīt vēzi. Esiet piesardzīgs, lai nepieskartos šiem elementiem, ja slāpētājs ir bojāts.

Slāpētājs maksimāli mazina troksni un novirza dzinēja izplūdes gāzes prom no operatora. Slāpētājs ar katalizatoru samazina kaitīgās izplūdes gāzes.

1. Apstādiniet dzinēju.
2. Vizuāli pārbaudiet, vai nav bojājumu un deformācijas.

3. Pārbaudiet, vai trokšna slāpētājs ir pareizi piestiprināts izstrādājumam.

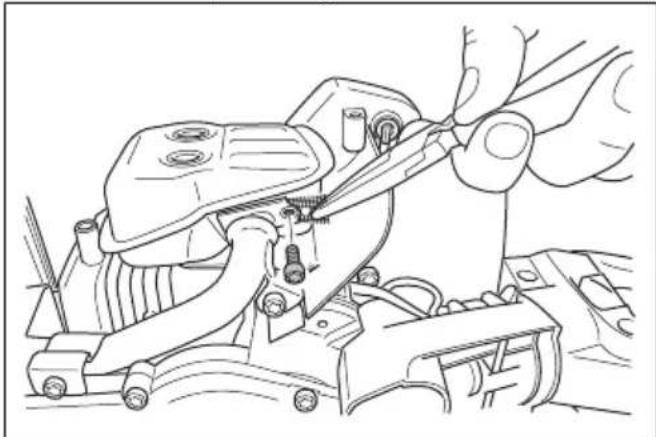

4. Notīriet dzirkstelu uztvērēja sietu ar metāla suku.

Asmeņu un asmens aizsarga pārbaude

Asmeņu ārējai daļai ir asmens aizsarga funkcija. Asmens aizsargs novērš traumas, ko rada griešana.

1. Izslēdziet dzinēju un pārliecinieties, vai asmeņi apstājas.
2. Nonemiet aizdedzes sveces uzgali no aizdedzes sveces.
3. Uzvelciet aizsargcimdus.
4. Pārbaudiet, vai asmens un asmens aizsargs nav bojāts vai salocīts. Vienmēr nomainiet bojātu vai saliektu asmeni vai bojātu asmens aizsargu.
5. Pärliecinieties, vai skrūves pie asmeņiem un asmens aizsarga ir cieši piegrieztas.

Drošības norādījumi, rīkojoties ar degvielu

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

- Nelietojiet izstrādājumu, ja uz tā ir degviela vai dzinēja ella. Notīriet nevēlamo degvielu/ellu un |aujiet izstrādājumam nožūt.

• Ja degviela ir nokluvusi uz apgērba, nekavējoties pārgērbieties.
• Nelaujiet degvielai nonākt uz kermeṇa, jo tā var izraisīt savainojumus. Ja degviela ir nonākusi uz kermeṇa, izmantojiet ziepes un ūdeni, lai to nomazgātu.
• Nelietojiet izstrādājumu, ja dzinējā ir sūce. Regulāri pārbaudiet, vai dzinējam nav radusies sūce.
• Rīkojoties ar degvielu, esiet uzmanīgs. Degviela ir viegli uzliesmojoša, tās tvaiki ir sprādzienbīstami, un var izraisīt savainojumus vai nāvi.
• Neieelpojiet degvielas tvaikus, jo tie var izraisīt savainojumus. Pārliecinieties, vai gaisa plūsma ir pietiekama.
• Nesmēkējiet degvielas vai dzinēja tuvumā.
• Nenovietojiet siltus objektus degvielas vai dzinēja tuvumā.
• Nepievienojiet degvielu dzinēja darbības laikā.
• Pirms degvielas uzpildes pārliecinieties, vai dzinējs in atdzisis.
• Pirms uzpildes lēni atveriet degvielas tvertnes vāciņu un uzmanīgi izlaidiet spiedienu.
• Neveiciet dzinēja degvielas uzpildi telpās. Nepietiekama gaisa plūsma var izraisīt savainojumus vai nāvi, nosmokot vai saindējoties ar oglek|a monoksīdu (tvana gāzi).
• Pilnībā piegrieziet degvielas tvertnes vāciņu. Ja degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks.
• Pirms iedarbināšanas pārvietojiet izstrādājumu vismaz 3 m (10 pēdas) no vietas, kur piepildījāt tvertni.
• Nepiepildiet degvielas tvertni pilnībā. Siltuma ietekmē degviela izplešas. Atstājiet degvielas tvertnes augšdaļu tukšu.

Norādījumi par drošu apkopi

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet zemāk izklāstītos brīdinājumus.

• Izslēdziet dzinēju un pārliecinieties, vai griešanas aprīkojums ir apstājies. Pirms veicat apkopi, ľaujiet izstrādājumam atdzist.
• Pirms apkopes darbu veikšanas atvienojiet aizdedzes sveces uzgali.
• Dzinēja gāzu izplūdes satur oglekļa monoksīdu, kas ir bezkrāsaina, indīga un ħoti bīstama gāze, kura var izraisīt nāvi. Nedarbiniet izstrādājumu iekštelpās vai slēgtās telpās.
• Dzinēja izplūdes gāzes ir karstas, un tajās var būt dzirksteles. Nedarbiniet izstrādājumu telpās vai ugunsnedrošu materiālu tuvumā.

• Piederumi un pārveidojumi izstrādājumā, kurus ražotājs nav apstiprinājis, var izraisīt nopietnas traumas vai nāvi. Nepārveidojiet izstrādājumu. Vienmēr izmantojiet originālos piederumus.

• Ja apkope netiek veikta pareizi un regulāri, palielinās traumu gūšanas risks un bojājumu izstrādājumam risks.

• Veiciet tikai to apkopi, kas ir ieteikta šajā lietotāja rokasgrāmatā. Įaujiet pilnvarotā Husqvarna servisa pārstāvim veikt visu pārējo apkopi.

• Laujiet pilnvarotā Husqvarna servisa pārstāvim regulāri veikt izstrādājuma apkopi.

• Nomainiet bojātās, nodilušās un salūzušās detaļas.

Lietošana

levads

BRĪDINĀJUMS: Pirms produkta lietošanas izlasiet un izprotiet drošības norādījumus.

Degviela

Šim izstrādājumam ir divtaktu dzinējs.

IEVĒROJIET: Nepareiza veida degviela var sabojāt dzinēju. Izmantojiet benzīna un divtaktu dzinēja ellas maisījumu.

Iepriekš sajaukta degviela

- Lai uzlabotu veiktspēju un pagarinātu motora darbmūžu, izmantojiet Husqvarna iepriekš sajauktu alkilātu degvielu. Šī degviela satur mazāk kīmisku vielu, salīdzinot ar parasto degvielu, tādējādi tiek samazināts kaitīgo izplūdes gāzu apjoms. Izmantojot šo degvielu, atliekvielu līmenis pēc sadegšanas ir zemāks, kas saglabā tīrus motora komponentus.

Degvielas sajaukšana

Benzins

- Izmantojiet labas kvalitātes bezsvina benzīnu ar maksimālo etanola saturu 10%.

IEVĒROJIET: Neizmantojiet benzīnu, kura oktānskaitlis ir mazāks nekā 90 RON/87 AKI. Degviela ar zemāku oktānskaitli var radīt motora klaudzēšanu, kas savukārt rada motora bojājumus.

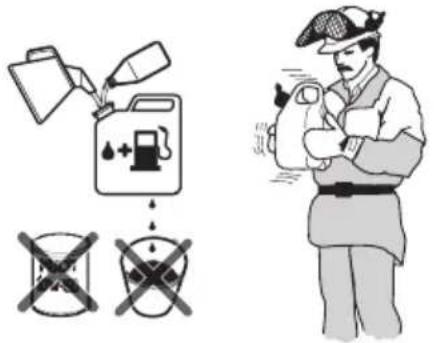

Divtaktu ella

• Lai uzlabotu rezultātus un veiktspēju, izmantojiet Husqvarna divtaktu dzinēja ellu.
• Ja Husqvarna divtaktu dzinēja ella nav pieejama, izmantojiet kvalitatīvu divtaktu dzinēju ellu, kas paredzēta motoriem ar gaisa dzesēšanu. Lai izvēlēto pareizu ellu, sazinieties ar vietējo apkopes sniedzēju.

IEVĒROJIET: Nelietojiet divtaktu dzinēja ellu, kas paredzēta arūdeni dzesējamiem piekarināmiem dzinējiem;

šādu ellu dēvē arī par piekarināmu dzinēju ellu. Nelietojiet četrtaktu dzinējiem paredzētu ellu.

Benzīna un divtaktu dzinēja ellas sagatavošana

Benzīns, litri Divtaktu dzinē-	ja ella, litri
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

IEVĒROJIET: Samaisot mazu degvielas daudzumu, nelielas klūdas var būtiski ietekmēt maisījuma attiecību. Rūpīgi nomēriet ellas daudzumu un pārbaudiet, vai tiek iegūts pareizs maisījums.

1. lepildiet pusi benzīna daudzuma tīrā degvielas tvertnē.
2. Pievienojiet visu daudzumu ellas.
3. Sakratiet degvielas maisijumu.
4. Pievienojiet tvertnē pārējo benzīna daudzumu.
5. Rūpīgi sakratiet degvielas maisījumu.

IEVĚROJIET: Vienā reizē sajauciet degvielu, lai tās pietiek tikai 1 mēnesim.

Degvielas tvertnes uzpilde

BRĪDINĀJUMS: Drošības nolūkā ievērojiet tālāk norādīto procedūru.

1. Apturiet dzinēja darbību un laujiet tam atdzist.
2. Satīriet ap degvielas tvertnes vāciņu.

1. Sakratiet tvertni un pārbaudiet, vai degviela ir pilnībā sajaukusies ar ellu.
2. Degvielas tvertnes vāciņu atveriet lēnām, lai samazinātu spiedienu.
3. Uzpildiet degvielas tvertni.

IEVĚROJIET: Pārliecinieties, ka degvielas tvertnē nav pārāk daudz degvielas. Uzkarstot degviela izplešas.

1. Rūpīgi pievelciet degvielas tvertnes vāciņu.
2. Notīriet degvielu, kas izlijusi uz izstrādājuma un apto.
3. Pirms izstrādājuma iedarbināšanas pārvietojiet to vismaz 3 m/10 pēdu attālumā no degvielas uzpildīšanas vietas un degvielas avota.

Piezīme: Informāciju par to, kur atrodas konkrētā izstrādājuma degvielas tvertne, sk. levads lpp. 162.

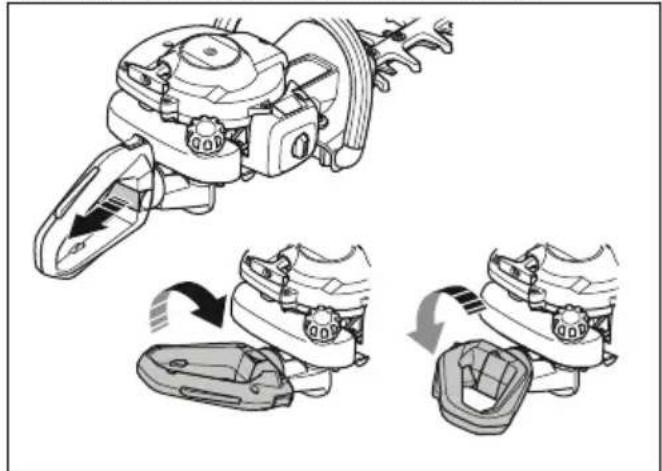

Roktura regulēšana

Aizmugurējā roktura augstumu var regulēt 3 pozīcijās.

- Atlaidiet roktura blokētāju un pagrieziet rokturi.

Produkta iedarbināšana, ja dzinējs ir auksts

1. Pavelciet gaisa vārsta vadību līdz gaisa vārsta pozīcijai.

1. Nospiediet atgaisošanas sūkņa balonu apmēram 6 reizes vai līdz degviela uzpilda balonu. Atgaisošanas sūkņa balons nav obligāti jāuzpilda līdz galam.
2. Ar kreiso roku piespiediet izstrādājumu pie zemes. Nekāpiet uz izstrādājuma.
3. Lēni velciet startera auklu ar labo roku, līdz sajūtat pretestību, pēc tam pavelciet startera auklas rokturi ātri un ar spēku.

BRĪDINĀJUMS: Netiniet startera auklu ap roku.

IEVĒROJIET: Neizvelciet startera auklu līdz galam un neatlaidiet startera auklas rokturi.

1. Turpiniet vilkt startera auklas rokturi, līdz dzinējs iedarbojas, pēc tam paspiediet gaisa vārsta vadību tās sākotnējā pozīcijā.

BRĪDINĀJUMS: Kad dzinējs ir iedarbināts, asmeņi sāk kustēties.

1. Turpiniet vilkt startera auklas rokturi, līdz dzinējs sāk darboties.
2. Lai iestatītu dzinēja brīvgaitas apgriezienu skaitu, piespiediet un atlaidiet droseles mēlīti.
3. Lai palielinātu dzinēja apgriezienus, pakāpeniski pabīdiet droseles mēlīti.
4. Pārliecinieties, vai dzinējs darbojas vienmērīgi.

Izstrādājuma iedarbināšana, ja dzinējs ir auksts

1. Ar kreiso roku piespiediet izstrādājumu pie zemes. Nekāpiet uz izstrādājuma.
2. Lēni velciet startera auklu ar labo roku, līdz sajūtat pretestību, pēc tam pavelciet startera auklas rokturi ātri un ar spēku. Turpiniet, līdz dzinējs tiek iedarbināts.

Piezīme: Papildinformāciju par izstrādājuma iedarbināšanu skatiet šeit: Produkta iedarbināšana, ja dzinējs ir auksts lpp. 169.

Izstrādājuma izslēgšana

- Pārbīdiet apturēšanas slēdzi dzinēja apturēšanas stāvoklī.

IEVĒROJIET: Apturēšanas slēdzis automātiski atgriežas darbības stāvoklī.

Izstrādājuma darbināšana

1. Apgriežot dzīvžoga malas, virziet izstrādājumu no dzīvžoga apakšas uz augšu. Raugieties, lai izstrādājuma korpuss nepieskartos dzīvžogam.

BRĪDINĀJUMS: Raugieties, griešanas aprīkojuma priekšējā daļa nepieskartos zemei.

1. Noregulējiet ātrumu, lai tas atbilstu darba slodzei.
2. Lai nodrošinātu stabilu darba pozīciju, turiet izstrādājumu tuvu kermenim.
3. Esiet uzmanīgs un strādājiet ar izstrādājumu lēnām.

Apkope

levads

BRĪDINĀJUMS: Pirms kēdes zāga apkopes veikšanas izlasiet un izprotiet sadaļu par drošības pasākumiem.

Apkopes grafiks

Apkope Pirms iz-	mantošanas	Pēc 40 h	Pēc 100 h
Notīriet ārējo virsmu. Pēc katras lietošanas.
Notīriet no slāpētāja, izplūdes caurules un dzinēja lapas, netīrumus un smērvielas pārpalikumus.	Pēc katras lietošanas.
Pārbaudiet, vai griezējmezgls nekustas, dzinējam darbojoties tukšgaitā. X
Pārbaudiet apturēšanas slēdzi. Skatiet šeit: Apturēšanas slēdža pārbaude lpp. 166.	X
Pārbaudiet, vai griezējmezgls nav bojāts vai ieplaisājis. Ja nepieciešams, nomai-niet.	X
Pārbaudiet, vai rokas aizsargs nav bojāts vai ieplaisājis. Ja nepieciešams, no-mainiet.	X
Pārbaudiet droseles mēlītes blokētāju un droseles mēlīti. Skatiet šeit: Droseles mēlītes blokētāja pārbaude lpp. 165.	X
Pārbaudiet, vai dzinējā, degvielas tvertnē un degvielas caurulē nav noplūdes. X
Pievelciet uzgriežņus un skrūves. X
Pārbaudiet, vai nav bojāts starteris un startera aukla. X
Pārbaudiet, vai skrūves, kas tur asmeņus, ir pietiekami piegrieztas. X
Iztīriet gaisa filtru. Veiciet tīrīšanu biežāk, ja izstrādājums tiek izmantots putekļai-nās vietās. Ja nepieciešams, nomainiet.		X
Pārbaudiet, vai vibrāciju slāpēšanas elementi nav bojāti vai ieplaisājuši. Ja ne-pieciešams, nomainiet.		X
Notīriet aizdedzes sveces ārējo virsmu un ap to esošo laukumu. Noņemiet aiz-dedzes sveci un izmēriet elektrodu atstarpi. Noregulējiet elektrodu atstarpi vai nomainiet aizdedzes sveci. Skatiet šeit: Aizdedzes sveces pārbaude lpp. 172.		X
Iztīriet dzesēšanas sistēmu. X
Notīriet karburatora ārējo virsmu un ap to esošo laukumu. X
Pārbaudiet, vai degvielas filtrs nav piesārņots un vai degvielas šļūtenē nav ie-plaisājumu vai citu defektu. Ja nepieciešams, nomainiet.			X
Notīriet dzirksteļu uztvērēja sietu uz slāpētāja, nomainiet to, ja nepieciešams, nomainiet.			X
Iztīriet degvielas tvertni no iekšpuses. X
Nomainiet aizdedzes sveci. X
Pārbaudiet, vai nav nodilis sajūgs, sajūga atsperes un sajūga cilindrs. Bojājumu gadījumā nomaiņa ir jāveic apstiprinātām izplatītājam, kas nodrošina apkopi.			X
Pārliecinieties, vai pārnesumkārbas (reduktora) karteris ir piepildīts ar smērvielu. X
Pārbaudiet visus kabeļus un savienojumus. X

Tukšgaitas apgriezienu skaita regulēšana

1. Iztīriet gaisa filtru un piestipriniet gaisa filtra vāku.

2. Iedarbiniet ierīci. Skatiet: Produkta iedarbināšana, ja dzinējs ir auksts lpp. 169.

3. Vispirms grieziet brīvgaitas regulēšanas skrūvi T pulksteņrādītāju kustības virzienā, līdz griezējmezgls sāk kustēties.

1. Grieziet brīvgaitas regulēšanas skrūvi pretēji pulksteņrādītāju kustības virzienam, līdz griezējmezgls apstājas.

BRĪDINĀJUMS: Ja griezējmezgls neapstājas, regulējot brīvgaitas apgriezienu skaitu, sazinieties ar tuvāko izplatītāju, kas nodrošina apkopi. Nelietojiet izstrādājumu, kamēr tas nav pareizi noregulēts vai saremontēts.

Piezīme: Tukšgaitas apgriezienu skaits ir pareizs, ja dzinējs vienmērīgi darbojas visās pozīcijās. Ieteicamo brīvgaitas apgriezienu skaitu skatiet šeit: Tehniskie dati lpp. 175.

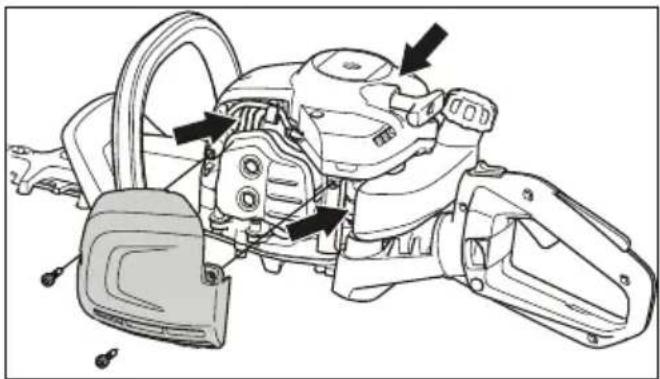

Dzesēšanas sistēmas tīrīšana

Dzesēšanas sistēma palīdz saglabāt zemu dzinēja temperatūru. Dzesēšanas sistēma ietver dzesēšanas ribas uz cilindra, cilindra pārsegu un kartera gaisa ieplūdi.

IEVĒROJIET: Gaisa ieplūdi starp degvielas tvertni un karteri var noblokēt lapas. Rūpīgi iztīriet gaisa ieplūdi.

1. Tiriet dzesēšanas sistēmu ar suku katru nedēļu vai biežāk, ja nepieciešams.

2. Pārliecinieties, vai dzesēšanas sistēma nav netīra vai aizsērējusi.

Aizdedzes sveces pārbaude

IEVĒROJIET: Vienmēr lietojiet ieteikto aizdedzes sveces tipu. Nepiemērota aizdedzes svece var radīt izstrādājuma bojājumus.

• Pārbaudiet aizdedzes sveci, ja dzinējam nepietiek jaudas, dzinēju nevar viegli iedarbināt vai arī tas nedarbojas pareizi tukšgaitā.
• Lai samazinātu nevēlamu materiālu uzkrāšanos uz aizdedzes sveces elektrodiem, ievērojiet turpmākos norādījumus.

a) Pārliecinieties, vai tukšgaitas apgriezienu skaits ir noregulēts pareizi.
b) Pārliecinieties, vai degvielas maisijums ir atbilstošs.
c) Pārliecinieties, vai gaisa filtrs ir tīrs.

- Ja aizdedzes svece ir netīra, notīriet to un pārbaudiet, vai atstatums starp elektrodiem ir pareizs; skatiet šeit: Tehniskie dati lpp. 175.

Gaisa filtra tīrīšana

Regulāri notīriet netīrumus un puteklus no gaisa filtra. Tādējādi tiks novērsta karburatora nepareiza darbība, iedarbināšanas problēmas, dzinēja jaudas samazināšanās, dzinēja detaļu nolietošanās un palielināts degvielas patēriņš.

1. Nonemiet gaisa filtra vāku (A).
2. Iznemiet filtru (B) no filtra ietvara.

Piezīme: Gaisa filtru, kas ir izmantots ilgu laiku, nevar iztīrīt pilnībā. Mainiet gaisa filtru regulāri un vienmēr nomainiet bojātu gaisa filtru.

1. Pārliecinieties, vai filtrs ir sauss.
2. lee||ojiet gaisa filtru. Skatiet: Putuplasta gaisa filtra ellošana lpp. 172
3. Notīriet gaisa filtra vāka iekšējo virsmu. Izmantojiet saspiestu gaisu vai suku.

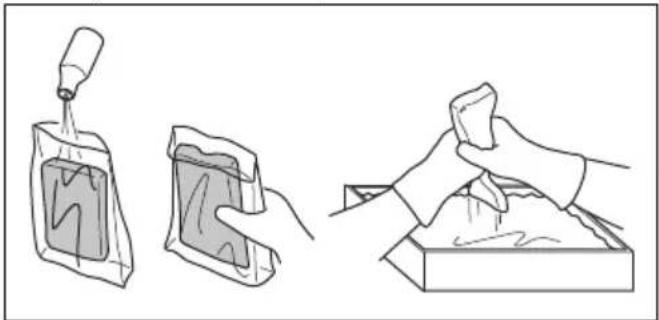

Putuplasta gaisa filtra ellošana

IEVÉROJIET: Vienmēr lietojiet tikai Husqvarna īpašo gaisa filtru e||u. Neizmantojiet citu veidu e||as.

BRĪDINĀJUMS: Uzvelciet aizsargcimdus. Gaisa filtra ella var izraisīt ādas kairinājumu.

1. levietojiet putuplasta gaisa filtru plastmasas maisinā.
2. lelejiet ellu plastmasas maisiņā.
3. Paberzējiet plastmasas maisinu plaukstās, lai ella tiek vienmērīgi uzklāta uz putuplasta gaisa filtra.
4. Izspiediet ellas pārpalikumu no putuplasta gaisa filtra, kamēr tas ir maisiņā.

Pärnesumkārbas (reduktora) kartera ieellošana

• Lietojiet īpašo Husqvarna smērvielu. Lai iegūtu plašāku informāciju par ieteicamo smērvielu, sazinieties ar izplatītāju, kas nodrošina apkopi.
• lepildiet smērvielu caur ellošanas nipeli.

IEVĒROJIET: Nepiepildiet pārnesumkārbas (reduktora) karteri pilnībā.

Asmeņu tīrīšana un ieeļļošana

1. Pirms un pēc izstrādājuma izmantošanas notīriet no tā asmeņiem nevēlamos materiālus.
2. Pirms ilga uzglabāšanas perioda ieellojiet asmenus.

Piezīme: Lai iegūtu plašāku informāciju par ieteicamajiem tīrīšanas līdzekliem un smērvielām, sazinieties ar izplatītāju, kas nodrošina apkopi.

Asmeņu pārbaude

1. Nonemiet pārnesumkārbas (reduktora) kartera pārsegu.
2. Pārliecinieties, vai asmeni rotē brīvi. levietojiet kombinēto uzgriežņu atslēgu pārnesumkārbas (reduktora) karterī un pagrieziet pulksteņrādītāju kustības virzienā un pretēji tai.

1. Pārbaudiet, vai asmeņu malas nav bojātas vai deformētas.
2. Lai likvidētu asmeņu atskarpes, izmantojiet vīli.

Problēmu novēršana

Problēmu novēršana

Dzinējs neiedarbojas
Problēma lespējamais iemesls leteicamā darbība
Startera sprūdi Startera sprūdi nevar brīvikustēties.		Noregulējiet vai nomainiet startera aizturus.
		Notīriet vietu ap aizturiem.
		Sazinieties ar apstiprinātu izplatītāju, kas nodrošina ap-kopi.
Degvielas tvertne Nepareizs	degvielas tips. Iztukšojiet un iepildiet pareizo degvielu.
Problēma lespējamais iemes	ls leteicamā darbība
Karburators Nepareizs brīvgaitas ap-griezienu skaits.		Noregulējiet brīvgaitas apgriezienu skaitu.
Nav dzirksteles Aizdedzes svece ir netīra vai mitra.		Pārbaudiet, vai aizdedzes svece ir sausa un tīra.
		Nepareiza elektrodu atstar-pe.
Aizdedzes svece Aizdedzes	svece ir valīga. Pievelciet aiz-	ddes sveci.

Dzinējs sāk darboties, taču tad apstājas
Problēma lespējamais iemesls leteicamā darbība
Degvielas tvertne Nepareizs	degvielas tips. Iztukšojiet un	epildiet pareizo degvielu.
Karburators Nepareizs brīvgaitas ap-griezienu skaits.		Noregulējiet brīvgaitas apgriezienu skaitu. Skatiet šeit: Tukšgaitas apgriezienu skaita regulēšana lpp. 171. Ja nepieciešams, sazinieties ar izplatītāju, kas nodrošina apkopi.
Gaisa filtrs Aizsērējis gaisa filtrs. Iztīriet gaisa filtru.

Asmeņiem
Problēma lespējamie iemesli	leteicamā darbība
Asmens kustas lēni vai ne-kustas vispār.	Asmens ir blokēts vai bo-jāts.	Notīriet asmeņus no nevēlamiem materiāliem. Skatiet šeit: Asmeņu tīrīšana un ieeļlošana lpp. 173. Nolīdziniet asmeņu atskarpes, skatiet šeit: Asmeņu pārbaude lpp. 173 Ja asmens ir bojāts, nomainiet to.
Griešana ar asmeni notiek smagi.	Asmens nav ass vai ir bo-jāts.	Uzasiniet asmeni, skatiet šeit: Asmeņu pārbaude lpp. 173 Ja asmens ir bojāts, nomainiet to.
Asmens sakarst. Starp asmeņiem veidojas berze.		Nolīdziniet asmeņu atskarpes un ieeļlojiet tos. Skatiet šeit: Asmeņu tīrīšana un ieeļlošana lpp. 173.

Pārvadāšana, glabāšana un utilizēšana

Pārvadāšana un uzglabāšana

• Pirms izstrādājuma novietošanas glabāšanai vienmēr laujiet tam atdzist.
• Attiecibā uz izstrādājuma un degvielas glabāšanu un transportēšanu pārliecinieties, vai nav noplūdes

vai tvaiku. Dzirksteles vai atklātas liesmas, ko rada, piemēram, elektroierīces vai tvaika katli, var izraisīt ugunsgrēku.

- Vienmēr izmantojiet apstiprinātas tvertnes degvielas glabāšanai un transportēšanai.

• Pirms transportēšanas vai ilgstošas uzglabāšanas iztukšojiet tvertni. Utilizējiet degvielu atbilstošā utilizēšanas vietā.
• Transportēšanas un glabāšanas laikā piestipriniet transportēšanas aizsargu.

• Nonemiet aizdedzes sveces uzgali no aizdedzes sveces.

• Transportēšanas laikā nostipriniet izstrādājumu. Pārliecinieties, ka tas nevar kustēties.

• Pirms ilgstošas glabāšanas notīriet izstrādājumu un saremontējiet to.

Tehniskie dati

Tehniskie dati

	322HD60
Dzinējs
Cilindra darba tilpums, cm3	21.7
Tukšgaitas apgriezienu skaits, apgr./min 2900
Ieteicamais maksimālais apgriezienu skaits, apgr./min. 9000
Maksimālā dzinēja jauda saskaņā ar ISO 8893, kW/hp pie apgr./min 0,6/0,8 @ 7800
Trokšņa slāpētājs ar katalītisko neitralizatoru Jā
Aizdedzes sistēma
Aizdedzes svece HQT-4 672201
Attālums starp elektrodiem, mm 0,5
Degviela
Degvielas tvertnes tilpums, l/cm3	0,3/300
Svars
Bez degvielas, kg 5,2
Trokšņa emisija 31
Skaņas jaudas līmenis, izmērītais dB (A) 100
Skaņas jaudas līmenis, garantētais LWA dB (A) 101
Skaņas līmeņi 32
Ekvivalents skaņas spiediena līmenis pie lietotāja auss, mērīts saskaņā ar EN ISO 22868, dB(A)	92
Vibrācijas līmeņi 33
Ekvivalenti vibrācijas līmeņi (ahv,eq) pie rokturiem, mērīti atbilstoši standartam EN ISO 22867, m/s2:
Priekšā/aizmugurē, mm/s2	4,4/4,3
Naži
Tips Abpusēji
Griešanas garums, cm 600
Griešanas ātrums, griešana/min. 4400

EK atbilstības deklarācija

ES atbilstības deklarācija

Mês, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tâlr. [phone], ar pilnu atbildību apliecina, ka šis izstrādājums:

Apraksts Dzīvžoga trimeris
Zīmols Husqvarna
Tips/modelis 322HD60
Identifikācija Ar sērijas	numuriem, sākot ar 2022. gadu

pilnībā atbilst šādām ES direktīvām un noteikumiem:

Noteikums Apraksts
2006/42/EK “par iekārtām”
2014/30/ES “par elektromagnētisko savietojamību”
2000/14/EK “par trokšna emisiju vidē”
2011/65/ES Par dažādu bīstamo vielu lietošanas ierobežojumiem elektriskajos un elektroniskajos aprīko-jumos

un ir ievēroti tālāk norādītie saskaņotie standarti un/vai tehniskās specifikācijas;

Ir piemēroti šādi standarti:

EN ISO 12100:2010, EN ISO 10517:2019, EN IEC 63000:2018, EN ISO 14982:2009

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden ir veicis brīvprātīgu tipa pārbaudi Husqvarna AB vārdā. Sertifikāta numurs: SEC/10/2280

Lai iegūtu informāciju par trokšņa emisiju, skatiet šeit: Tehniskie dati lpp. 175.

Huskvarna, 2022-05-09
