BRUGSANVISNING 322HD60 HUSQVARNA

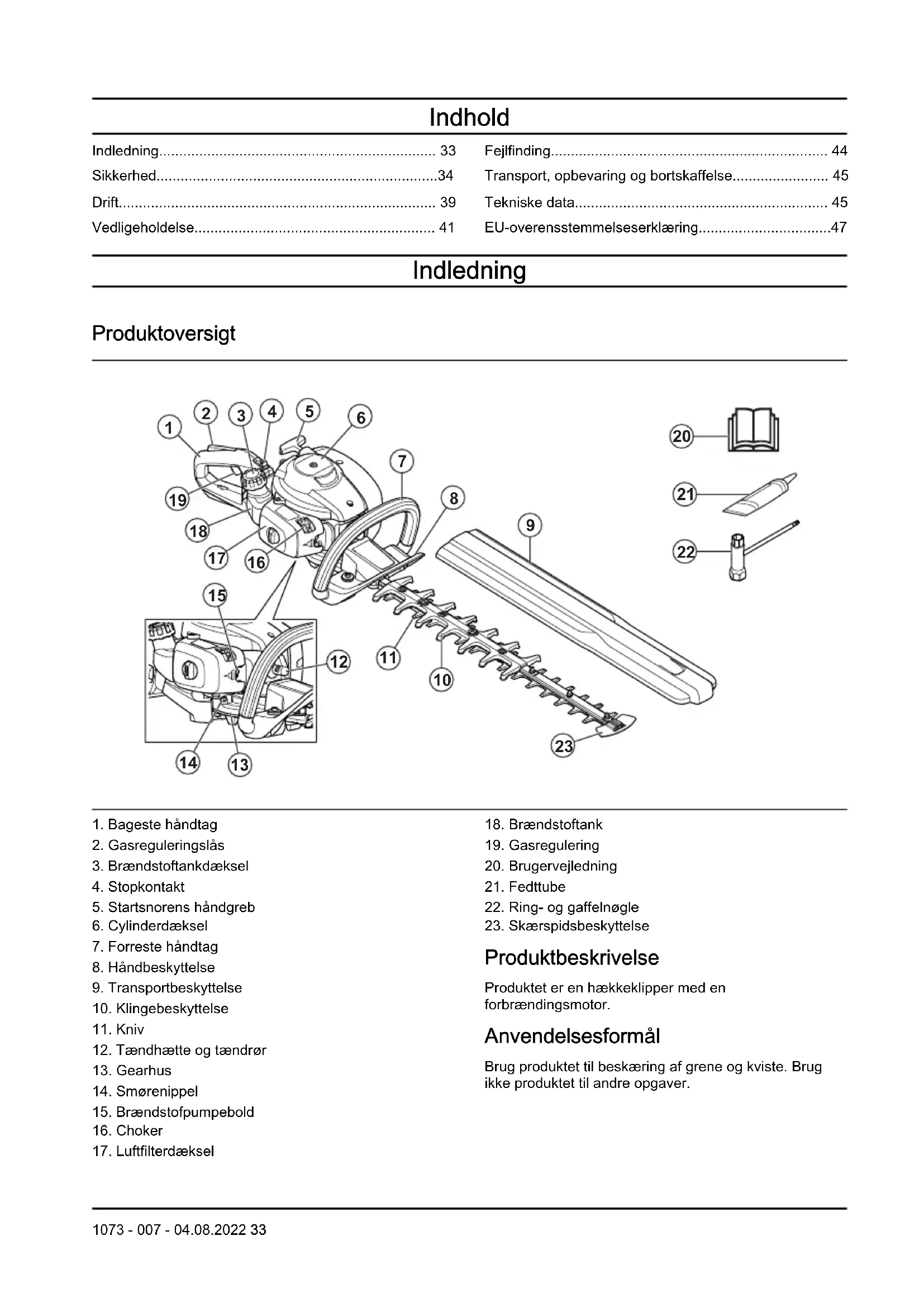

3. Brændstoftankdæksel

5. Startsnorens håndgreb

10. Klingebeskyttelse

12. Tændhætte og tændrør

15. Brændstofpumpebold

17. Luftfilterdæksel

20. Brugervejledning

22. Ring- og gaffelnøgle

23. Skærspidsbeskyttelse

Produktbeskrivelse Produktet er en hækkeklipper med en forbrændingsmotor. Anvendelsesformål Brug produktet til beskæring af grene og kviste. Brug ikke produktet til andre opgaver. 1073 - 007 - 04.08.2022 33Symboler på produktet ADVARSEL! Dette produkt er farligt. Personskade eller død kan forekomme hos brugeren eller personer i nærheden, hvis produktet ikke anvendes forsigtigt og korrekt. For at undgå, at brugeren eller personer i nærheden kommer til skade, skal alle sikkerhedsinstruktioner i brugervejledningen læses og overholdes. Læs brugsanvisningen omhyggeligt igennem, og sørg for at have forstået instruktionerne, inden du bruger produktet. Brug godkendt høreværn og godkendt øjenværn. Brug godkendte beskyttelseshandsker. Brug altid kraftige, skridsikre støvler. Justerskrue til tomgang. Højomdrejningsnål. Lavomdrejningsnål. Mærkat vedrørende emission af støj til omgivelserne i henhold til EU-direktiv 2000/14/EF, direktiver og regulativer i Storbritannien og New South Wales' lovgivning om "Beskyttelse af miljøet (støjbegrænsning) forordning 2017". Produktets garanterede lydeffektniveau er angivet i Tekniske data på side 45 og på mærkaten. Produktet er i overensstemmelse med gældende EF-direktiver. Dette produkt er i overensstemmelse med gældende UK-bestemmelser. yyyywwxxxx Typeskiltet viser serienummeret. yyyy er produktionsåret, ww er produkti- onsugen. Bemærk: Andre symboler/mærkater på produktet henviser til certificeringskrav på visse markeder. Euro V-emissioner ADVARSEL: Ved manipulation af motoren bortfalder EU-typegodkendelsen af dette produkt. Sikkerhed Sikkerhedsdefinitioner Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen. ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstående personer for risiko for personskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen. BEMÆRK: Bruges, hvis der er risiko for skader på produktet, andre materialer eller det omgivende område ved tilsidesættelse af instruktionerne i brugsanvisningen. Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation. Generelle sikkerhedsinstruktioner ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Produktet kan ved forkert eller skødesløs brug være et farligt redskab, som kan forårsage alvorlige, i visse tilfælde livsfarlige skader. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning.

• Dette produkt danner et elektromagnetisk felt under drift. Dette felt kan i nogle tilfælde påvirke 34 1073 - 007 - 04.08.2022aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug.

• Overeksponering af vibrationer kan medføre kredsløbsforstyrrelser eller skader på nervesystemet hos personer med kredsløbsforstyrrelser. Hvis du oplever fysiske symptomer, som kan relateres til overeksponering af vibrationer, skal du straks søge læge. Eksempler på sådanne symptomer er følelsesløshed, manglende følesans, kildren, stikken, smerte, manglende eller reduceret styrke i forhold til normalt, forandringer i hudens farve eller i dens overflade. Disse symptomer opleves almindeligvis i fingre, hænder eller håndled. Risiciene kan øges ved lave temperaturer.

• Når du kommer ud for en situation, som gør dig usikker med hensyn til fortsat brug, skal du spørge en ekspert til råds. Henvend dig til din forhandler eller dit serviceværksted. Undgå al brug, som du ikke synes, du er tilstrækkeligt kvalificeret for.

• Vær opmærksom på, at føreren er ansvarlig for uheld eller risici, som andre personer eller disses ejendom udsættes for.

• Lad aldrig andre bruge produktet, uden at du har sikret dig, at vedkommende har forstået indholdet i brugsanvisningen.

• Tillad aldrig børn at anvende eller være i nærheden af produktet. Da produktet er forsynet med en start/ stop-kontakt med returfunktion og kan startes med lav hastighed og lille kraft på starthåndtaget, kan selv små børn under visse omstændigheder tilføre den kraft, der er nødvendig for at starte maskinen. Dette kan indebære risiko for alvorlige personskader. Tag derfor tændhætten af, når produktet ikke er under opsyn.

• Opbevar produktet utilgængeligt for børn.

• Brug aldrig produktet, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, dit overblik eller din kropskontrol.

• Brug aldrig et produkt, som er behæftet med fejl. Følg vedligeholdelses-, kontrol- og serviceanvisningerne i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister. Se instruktionerne under overskriften Vedligeholdelse.

• Brug aldrig et produkt, der er blevet ændret, så det ikke længere svarer til originalmodellen. Sikkerhedsinstruktioner for betjening ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Anvend aldrig produktet under ekstreme klimaforhold, såsom streng kulde eller i meget varmt og/eller fugtigt klima.

• Beskadigede knive kan øge risikoen for ulykker.

• Sørg for, at ingen mennesker eller dyr kommer nærmere end 15 meter (50 fod) under arbejdet.

• Hold øje med omgivelserne, og kontrollér, at der ikke er nogen risiko for, at mennesker eller dyr kan komme i kontakt med skæreudstyret.

• Kontrollér arbejdsområdet. Fjern alle genstande, der kan slynges op.

• Sørg altid for, at du har en sikker og stabil arbejdsposition.

• Du må ikke efterlade produktet uden opsyn, mens motoren kører.

• Sørg for, at hænder og fødder ikke kommer i nærheden af skæreenheden, når motoren er i gang.

• Skulle et eller andet sætte sig fast i knivene under arbejdets gang skal motoren slukkes og standse helt inden knivene rengøres. Frakobl tændhætten fra tændrøret.

• Når motoren slukkes, skal du holde hænder og fødder væk fra skæreenheden, indtil den er standset helt.

• Pas på grenstumper, som kan slynges væk under klipningen.

• Vær altid opmærksom på advarselssignaler eller tilråb, når høreværnet bruges. Tag altid høreværnet af, så snart motoren er standset.

• Arbejd aldrig på en stige, stol, palle eller fra et andet højt sted, som ikke er helt stabilt.

• Brug altid begge hænder til at holde produktet. Hold produktet foran kroppen.

• Hvis et fremmedlegeme rammes, eller der opstår vibrationer, skal du straks standse produktet. Frakobl tændhætten fra tændrøret. Kontrollér, at produktet ikke er beskadiget. Reparer eventuelle skader.

• Kontrollér, at tændhætten og tændkablet er intakte, så du ikke får stød.

• Kontrollér, at alle møtrikker og bolte er spændt.

• Kontrollér, at gearkassen er smurt korrekt. Se Sådan smøres gearhuset på side 44

• Efter arbejde med produktet bliver gearkassen varm. Rør ikke ved gearkassen for at undgå forbrændinger.

• Samtlige dæksler og beskyttelser skal være monteret før start.

• Hvis klingerne kommer til at sidde fast, kan de løsnes igen ved at stikke ring- og gaffelnøglen ind i gearkassen. Stik ring- og gaffelnøglen ind i gearkassen, og drej den frem og tilbage. Se Sådan efterses knivene på side 44

• Transportbeskyttelsen skal altid sættes på skæreenheden, når produktet ikke anvendes. Personligt beskyttelsesudstyr ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet. 1073 - 007 - 04.08.2022 35• Brug godkendt personligt beskyttelsesudstyr, når du bruger produktet. Personligt beskyttelsesudstyr udelukker ikke fuldstændigt risikoen for personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælpe dig med at vælge det rigtige udstyr.

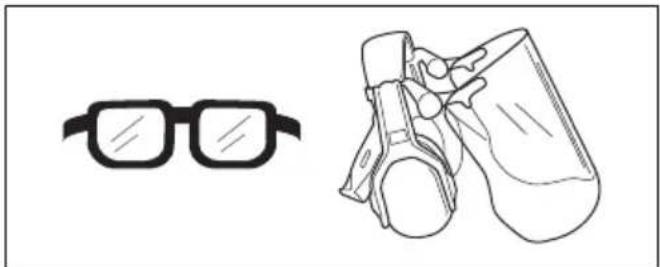

• Brug godkendt høreværn med tilstrækkelig dæmpning. Langvarig eksponering for støj kan medføre permanente høreskader.

• Brug godkendt øjenværn. Hvis du bruger et ansigtsværn, skal du også bruge godkendte beskyttelsesbriller. Godkendte beskyttelsesbriller skal overholde den amerikanske standard ANSI Z87.1 eller EU-standarden EN 166.

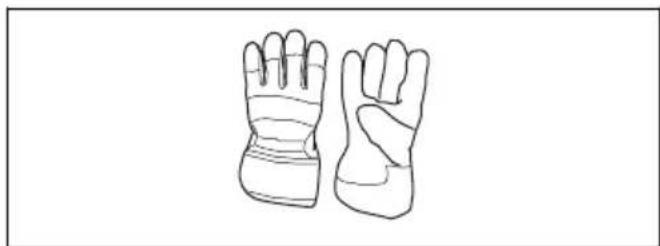

• Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn og rengøring af skæreudstyret.

• Brug skridsikre og stabile støvler eller sko.

• Brug beklædning, der er lavet af et stærkt materiale. Brug altid kraftige lange bukser og lange ærmer. Brug ikke løstsiddende tøj, som kan sætte sig fast i buske og grene. Undgå smykker, shorts og sandaler, og gå ikke barfodet. Sæt håret op i en sikker højde, dvs. over skulderen.

• Sørg for at have førstehjælpsudstyr ved hånden. Sikkerhedsanordninger på produktet ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug ikke et produkt med defekte sikkerhedsanordninger.

• Kontrollér sikkerhedsanordningerne regelmæssigt. Hvis sikkerhedsanordningerne er defekte, skal du henvende dig til dit Husqvarna-serviceværksted. Sådan kontrolleres gasreguleringslåsen

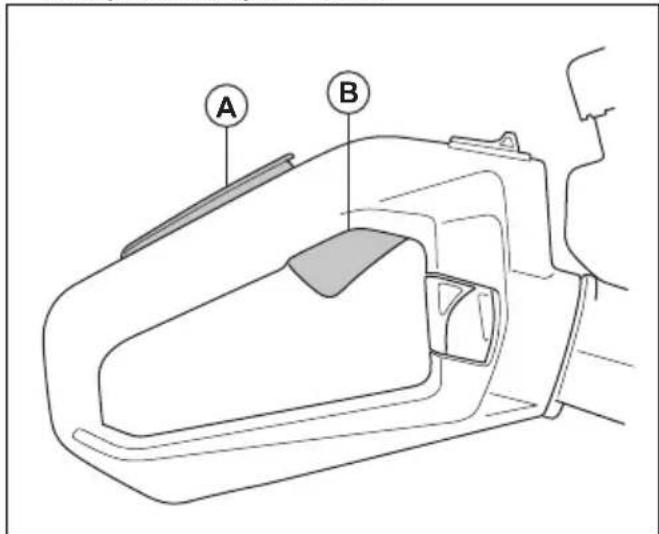

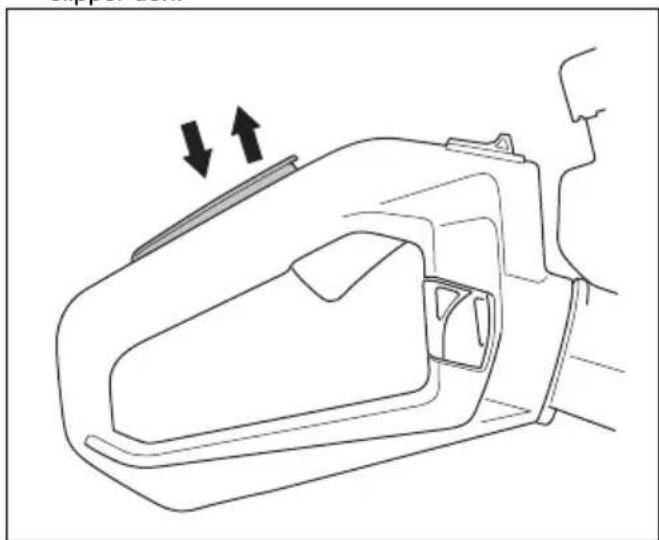

1. Kontrollér, at gasreguleringslåsen (A) og

gasreguleringen (B) bevæger sig frit, og at returfjederen fungerer korrekt.

at den går tilbage til sin oprindelige position, når du slipper den.

standser. ADVARSEL: Hvis knivene bevæger sig, når gasreguleringen er i tomgangsstilling, skal omdrejningstallet i tomgang justeres. Se Sådan justerer du tomgangshastigheden på side 42

motoren standser. ADVARSEL: Stopkontakten vender automatisk tilbage til sin startposition. For at forhindre utilsigtet start fjernes tændrørshætten fra tændrøret ved samling eller udførelse af vedligeholdelse på produktet. Sådan kontrolleres håndafskærmningen Håndafskærmningen skal beskytte mod skader forårsaget af knivene.

2. Sørg for, at håndafskærmningen er fastgjort korrekt.

3. Efterse håndafskærmningen for defekter.

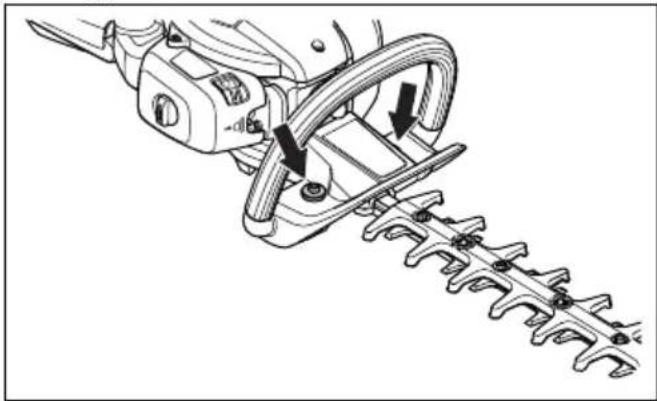

Sådan kontrolleres vibrationsdæmpningssystemet Vibrationsdæmpningssystemet reducerer vibrationer i håndtagene. Vibrationsdæmpningsenhederne fungerer som adskillelse mellem produktets hus og håndtagsenheden.

1. Se efter skader og defekter.

2. Sørg for, at vibrationsdæmpningsenhederne er

fastgjort korrekt. Sådan kontrolleres lyddæmperen ADVARSEL: Brug aldrig produktet uden en lyddæmper eller med en defekt lyddæmper. En defekt lyddæmper øger støjniveauet og risikoen for brand. Brug ikke produktet uden eller med et knækket gnistfangernet. Ved eventuelle skader på gnistfangerskærmen skal det udskiftes. ADVARSEL: Lyddæmperne bliver meget varme under og efter brug, også i tomgang. BEMÆRK: Hvis gnistfangerskærmen ofte er tilstoppet, kan dette være tegn på, at katalysatorens funktion er nedsat. Kontakt dit serviceværksted, så de kan efterse lyddæmperen. En tilstoppet gnistfangerskærm overopheder enheden med skader på cylinder og stempel til følge. ADVARSEL: Lyddæmperens indvendige flader indeholder kemikalier, der kan være kræftfremkaldende. Pas på ikke at berøre disse elementer, hvis lyddæmperen er beskadiget. Lyddæmperen sikrer et minimalt støjniveau og sender udstødningsgasserne væk fra føreren. En lyddæmper med katalysator reducerer skadelige udstødningsgasser.

2. Se efter skader og deformation.

3. Sørg for, at lyddæmperen er korrekt monteret på

produktet. 1073 - 007 - 04.08.2022

374. Rengør gnistfangerskærmen forsigtigt med en

stålbørste. Sådan kontrolleres klinger og klingebeskyttelser Den yderste del af klingerne fungerer som klingebeskyttelse. Klingebeskyttelsen forhindrer snitsår.

1. Stop motoren, og sørg for, at klingerne stopper.

2. Fjern tændhætten fra tændrøret.

3. Tag beskyttelseshandsker på.

4. Sørg for, at klingen og klingebeskyttelsen ikke

er beskadiget eller bøjet. Udskift altid en beskadiget eller bøjet klinge eller en beskadiget klingebeskyttelse.

5. Sørg for, at skruerne til klingerne og

klingebeskyttelsen er strammet. Brændstofsikkerhed ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Start ikke produktet, hvis der er brændstof eller motorolie på produktet. Fjern uønsket brændstof/olie og lad produktet tørre.

• Hvis du får brændstof på dit tøj, skal du skifte tøj med det samme.

• Undgå at få brændstof på kroppen, da det kan forårsage personskader. Hvis du får brændstof på kroppen, skal du bruge sæbe og vand til at fjerne brændstoffet.

• Start ikke produktet, hvis motoren lækker. Undersøg regelmæssigt motoren for lækager.

• Vær forsigtig med brændstof. Brændstof er letantændeligt og dampe er eksplosive og kan medføre personskader eller dødsfald.

• Undgå at indånde brændstofdampene, da det kan forårsage personskader. Sørg for, at der er tilstrækkelig luftstrøm.

• Ryg ikke i nærheden af brændstof eller motor.

• Anbring ikke varme genstande i nærheden af brændstof eller motor.

• Fyld ikke brændstof på, når motoren er tændt.

• Sørg for, at motoren er afkølet, inden du fylder brændstof på.

• Før du fylder brændstof på, skal du åbne brændstoftankens dæksel langsomt og forsigtigt udløse trykket.

• Fyld ikke brændstof på motoren i et indendørs område. Utilstrækkelig med luftstrøm kan forårsage personskader eller dødsfald på grund af kvælning eller kulilte.

• Spænd brændstoftankens dæksel helt. Hvis brændstoftankens dæksel ikke spændes, opstår der risiko for brand.

• Flyt produktet minimum 3 m / 10 ft fra det sted, hvor du fyldte tanken, før du starter det.

• Fyld aldrig brændstoftanken helt op. Varme får brændstoffet til at udvide sig. Sørg for at bevare ledig plads øverst i brændstoftanken. Sikkerhedsinstruktioner for vedligeholdelse ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Stop motoren, og sørg for, at skæreudstyret stopper. Lad produktet køle af, inden du udfører vedligeholdelse.

• Afmonter tændhætten, før du udfører vedligeholdelsen.

• Udstødningsgasserne fra motoren indeholder kulilte, som er en lugtfri, giftig og meget farlig gasart, som kan medføre dødsfald. Undlad at tænde produktet indendørs eller i lukkede rum.

• Motorens udstødningsgasser er varme og kan indeholde gnister. Lad ikke produktet køre indendørs eller i nærheden af brandfarligt materiale.

• Tilbehør til og ændringer på produktet, som ikke er godkendt af producenten, kan medføre alvorlig personskade eller dødsfald. Undlad at ændre produktet. Brug altid originalt tilbehør.

• Hvis vedligeholdelsen ikke udføres korrekt og regelmæssigt, øges risikoen for personskade og beskadigelse af produktet.

• Foretag kun den form for vedligeholdelse, der er angivet i denne brugervejledning. Lad et Husqvarna- godkendt serviceværksted udføre alle andre former for service.

• Lad et Husqvarna-godkendt serviceværksted foretage regelmæssig service af produktet.

1073 - 007 - 04.08.2022Drift Indledning ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du bruger produktet. Brændstof Dette produkt har en totaktsmotor. BEMÆRK: Forkert brændstof kan medføre beskadigelse af motoren. Brug en blanding af benzin og totaktsolie. Forblandet brændstof

• Brug Husqvarna forblandet alkylatbenzin – det giver det bedste resultat og forlænger af motorens levetid. Dette brændstof indeholder færre skadelige kemikalier sammenlignet med almindeligt brændstof, hvilket reducerer skadelige udstødningsgasser. Mængden af rester efter forbrændingen er lavere med dette brændstof, som holder komponenterne i motoren mere rene. Sådan blandes brændstof Benzin

• Brug blyfri benzin af god kvalitet med et ethanolindhold på maks. 10 %. BEMÆRK: Brug ikke benzin med et oktantal mindre end 90 RON/87 AKI. Brug af et lavere oktantal kan forårsage motorbanken, hvilket beskadiger motoren. Totaktsolie

• De bedste resultater opnås ved anvendelse af Husqvarna-totaktsolie.

• Hvis du ikke kan få fat i Husqvarna-totaktsolie, kan du også bruge en anden totaktsolie af høj kvalitet, som er beregnet til luftkølede motorer. Tal med din serviceforhandler om valg af den korrekte olie. BEMÆRK: Brug aldrig totaktsolie til vandafkølede udenbordsmotorer, såkaldt outboardoil. Brug ikke olie beregnet til firetaktsmotorer. Sådan blandes benzin og totaktsolie Benzin, liter Totaktsolie, li- ter 2 % (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 BEMÆRK: Små fejl kan påvirke forholdet i blandingen drastisk, hvis du blander små mængder brændstof. Mål omhyggeligt mængden af olie, og sørg for, at du får den rigtige blanding.

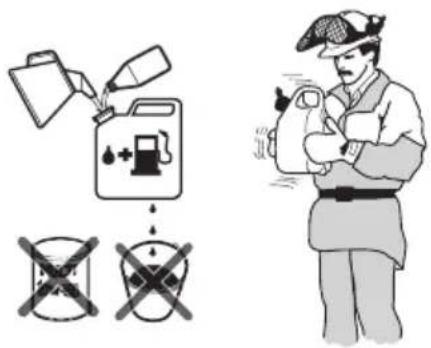

1. Fyld halvdelen af mængden af benzin i en ren

beholder til brændstof.

3. Ryst brændstofblandingen.

4. Hæld den resterende mængde over i beholderen.

5. Ryst brændstofblandingen omhyggeligt.

BEMÆRK: Bland ikke brændstof til mere end 1 måned ad gangen. Sådan fyldes brændstoftanken ADVARSEL: Følg nedenstående fremgangsmåde for din egen sikkerheds skyld.

1. Stands motoren, og lad den blive kold.

1073 - 007 - 04.08.2022

392. Rengør omkring brændstoftankens dæksel.

3. Ryst beholderen, og sørg for, at brændstoffet er helt

4. Afmonter brændstoftankens dæksel langsomt for at

5. Fyld brændstoftanken.

BEMÆRK: Sørg for, at der ikke er for meget brændstof i tanken. Brændstoffet udvider sig, når det bliver varmt.

6. Spænd brændstoftankens dæksel helt.

7. Afrens spildt brændstof på og omkring produktet.

8. Flyt produktet mindst 3 m/10 fod væk fra

tankningsstedet og -kilden, inden det startes. Bemærk: Se Indledning på side 33 for at se, hvor brændstoftanken sidder på produktet. Sådan justeres håndtaget (5) Det bageste håndtag kan justeres i 3 positioner.

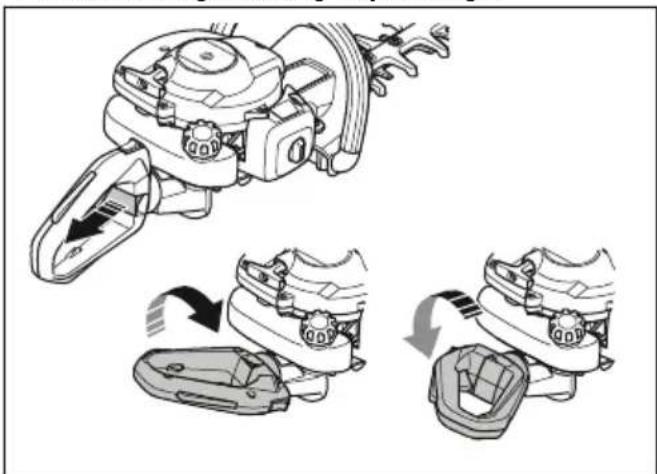

• Frakobl håndtagslåsen, og drej håndtaget. Sådan startes produktet med en kold motor

1. Træk chokerhåndtaget til chokerposition.

2. Tryk på brændstofpumpebolden cirka 6 gange, indtil

den begynder at fyldes med brændstof. Det er ikke nødvendigt at fylde brændstofpumpebolden helt.

3. Hold hoveddelen af produktet på jorden med venstre

hånd. Træd ikke på produktet.

4. Træk langsomt i startsnorens håndtag med højre

hånd, indtil du mærker modstand, og træk derefter hurtigt og kraftigt i startsnorens håndtag. ADVARSEL: Sno aldrig startsnoren rundt om hånden. BEMÆRK: Træk ikke startsnoren helt ud, og slip ikke startsnorens håndtag.

5. Fortsæt med at trække i startsnorens håndtag, indtil

motoren starter, og skub derefter chokerhåndtaget til sin oprindelige position. ADVARSEL: Klingerne bevæger sig, når motoren starter.

6. Træk i startsnorens håndtag, indtil motoren starter.

9. Sørg for, at motoren kører jævnt.

Sådan startes produktet med en varm motor

1. Hold hoveddelen af produktet på jorden med venstre

hånd. Træd ikke på produktet.

2. Træk langsomt i startsnorens håndtag med højre

hånd, indtil du mærker modstand, og træk derefter hurtigt og kraftigt i startsnorens håndtag. Fortsæt, indtil motoren starter. Bemærk: For yderligere oplysninger om, hvordan du starter produktet, se Sådan startes produktet med en kold motor på side 40

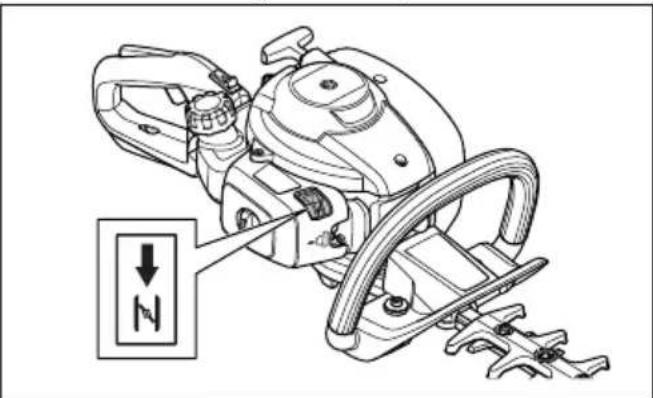

• Flyt stopkontakten til positionen stop for at standse motoren. BEMÆRK: Stopkontakten vender automatisk tilbage til sin driftsposition. Betjening af produktet

1. Start tæt ved jorden, og bevæg produktet op langs

hækken, når du beskærer siderne. Sørg for, at hoveddelen af produktet ikke berører hækken. ADVARSEL: Sørg for, at spidsen af skæreudstyret ikke berører jorden.

2. Juster hastigheden, så den passer til

3. Hold produktet tæt på kroppen for at opnå en stabil

4. Vær forsigtig, og betjen produktet langsomt.

Vedligeholdelse Indledning ADVARSEL: Læs og forstå sikkerhedskapitlet, før du udfører vedligeholdelse på produktet. Vedligeholdelsesskema Vedligeholdelse Før brug Efter 40 timer Efter 100 timer Rens de udvendige flader. Efter hver brug. Rengør lyddæmperen, karburatorrøret og motoren for blade, snavs og uønsket smøremiddel. Efter hver brug. Sørg for, at skæreenheden ikke bevæger sig i tomgang. X Kontrollér stopkontakten. Se Sådan kontrolleres stopkontakten på side 37 . X Undersøg skæreenheden for skader og revner. Udskift dem, hvis de er beskadi- gede.

Undersøg håndafskærmningen for skader og revner. Udskift dem, hvis de er beskadigede.

Undersøg motoren, brændstoftanken og brændstofslangen for udsivning. X 1073 - 007 - 04.08.2022 41Vedligeholdelse Før brug Efter 40 timer Efter 100 timer Spænd møtrikker og skruer. X Undersøg startmotoren og startsnoren for skader. X Kontrollér, at de skruer, som holder knivene, er fastspændt korrekt. X Rens luftfilteret. Rengør oftere, hvis produktet bruges i støvholdige områder. Udskift dem, hvis de er beskadigede.

Undersøg vibrationsdæmpningsenhederne for skader og revner. Udskift dem, hvis de er beskadigede.

Rengør tændrørets udvendige flade og området omkring den. Fjern tændrøret, og mål elektrodeafstanden. Juster elektrodeafstanden, eller udskift tændrøret.

Sådan undersøger du tændrøret på side 43

Rens kølesystemet. X Rens karburatorens udvendige flader og området omkring den. X Undersøg, om brændstoffilteret er rent, og sørg for, at der ikke er revner og andre fejl i brændstofslangen. Udskift dem, hvis de er beskadigede.

Rengør gnistfangerskærmen på lyddæmperen, og udskift den om nødvendigt. X Rengør brændstoftanken indvendigt. X Udskift tændrøret. X Undersøg koblingen, koblingsfjederen og koblingstromlen for slitage. Få beska- digede dele udskiftet hos en godkendt serviceforhandler.

Sørg for, at gearhuset er fyldt op med fedt. X Udfør en kontrol af alle kabler og forbindelser. X Sådan justerer du tomgangshastigheden

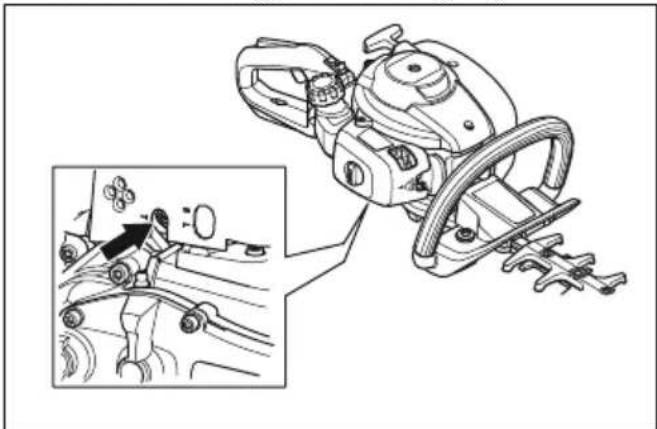

3. Drej tomgangsjusteringsskruen T med uret, indtil

skæreenheden begynder at bevæge sig.

4. Drej tomgangsjusteringsskruen T mod uret, indtil

skæreenheden stopper. ADVARSEL: Hvis skæreenheden ikke stopper, når du justerer omdrejningstallet i tomgang, skal du kontakte din nærmeste serviceforhandler. Undlad at bruge produktet, indtil det er blevet korrekt indstillet eller repareret. Bemærk: Tomgangshastigheden er korrekt, når motoren kører jævnt i alle positioner. Se Tekniske data på side 45 for det anbefalede omdrejningstal i tomgang. 42 1073 - 007 - 04.08.2022Sådan rengøres kølesystemet Kølesystemet holder motortemperaturen ned. Kølesystemet omfatter køleribberne på cylinderen, cylinderdækslet og luftindtag via krumtaphuset. BEMÆRK: Luftindtaget mellem brændstoftanken og krumtaphuset bliver let blokeret af blade. Rengør luftindtaget helt.

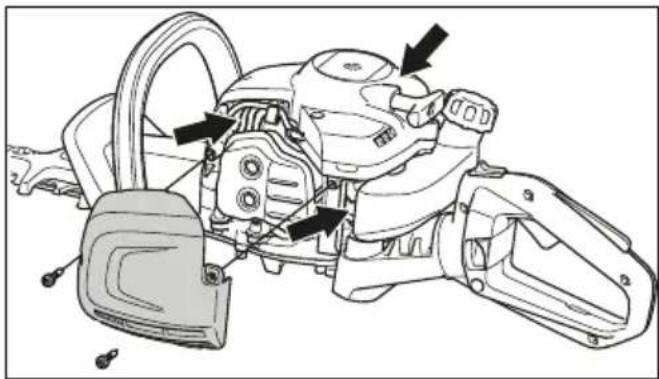

1. Rengør kølesystemet med en børste hver uge eller

oftere, hvis det er nødvendigt.

2. Sørg for, at kølesystemet ikke er snavset eller

tilstoppet. Sådan undersøger du tændrøret BEMÆRK: Brug altid anbefalet tændrørstype. Forkert tændrørstype kan forårsage skader på produktet.

• Undersøg tændrøret, hvis motoren mangler kraft, ikke starter nemt eller ikke fungerer korrekt i tomgangshastighed.

• Sådan mindsker du risikoen for uønsket materiale på tændrørets elektroder, følg disse instruktioner: a) Sørg for, at omdrejningstallet i tomgang er indstillet korrekt. b) Sørg for, at brændstofblandingen er korrekt. c) Sørg for, at luftfilteret er rent.

• Hvis tændrøret er beskidt, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er korrekt, se Tekniske data på side 45

• Udskift tændrøret, når det er nødvendigt. Rengøring af luftfilteret Rens regelmæssigt luftfilteret for snavs og støv. Dette forhindrer karburatorfejl, startproblemer, tab af motoreffekt, slitage på motordelene og et højere brændstofforbrug end normalt.

3. Rens filteret med varmt sæbevand.

Bemærk: Et luftfilter, der har været brugt i lang tid, kan ikke blive helt rent. Udskift luftfilteret regelmæssigt, og udskift altid et defekt luftfilter.

4. Sørg for, at batteriet er tørt.

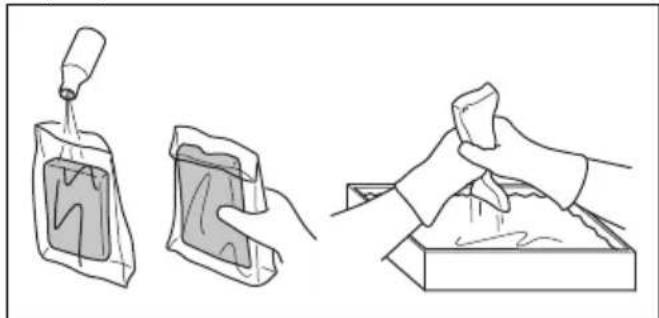

5. Sådan påfører du olie på luftfilteret. Se

Sådan påfører du olie på skumluftfilteret på side 43

6. Rengør indersiden af luftfilterdækslet. Brug trykluft

4. Tryk uønsket olie ud af skumluftfilteret, mens det er i

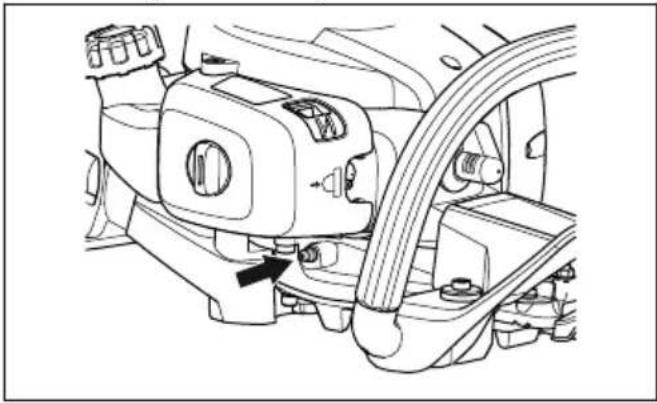

plastposen. 1073 - 007 - 04.08.2022 43Sådan smøres gearhuset

• Brug Husqvarna specialfedt. Spørg serviceforhandleren for at få yderligere oplysninger om det anbefalede fedt.

• Tilsæt fedt gennem fedtniplen. BEMÆRK: Fyld ikke gearhuset helt op. Sådan rengøres og smøres klingerne

1. Rengør knivene for uønskede materialer før og efter

2. Smør klingerne før længere tids opbevaring.

Bemærk: Spørg serviceforhandleren for at få yderligere oplysninger om anbefalede rengøringsmidler og smøremidler. Sådan efterses knivene

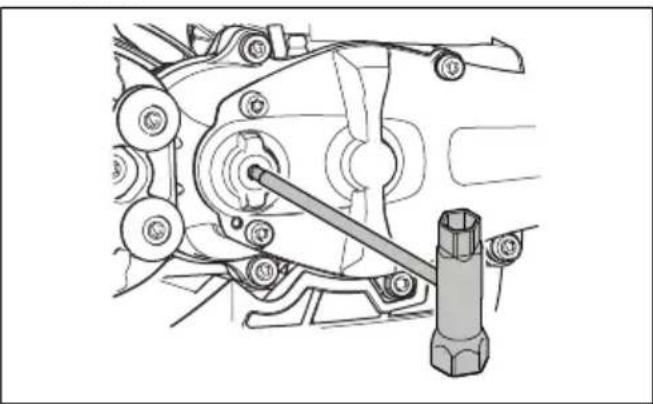

1. Fjern dækslet på gearhuset.

2. Sørg for, at knivene bevæger sig frit. Sæt ring- og

gaffelnøglen i gearhuset, og drej den med uret og mod uret.

3. Undersøg knivenes ægge for skader og defekter.

4. Brug en fil til at fjerne ujævnheder på knivene.

Fejlfinding Fejlfinding Motoren starter ikke Problem Mulig årsag Anbefalet trin Starthager Starthagerne kan ikke be- væge sig frit. Juster eller udskift starthager. Rengør omkring starthagerne. Kontakt en godkendt serviceforhandler. Brændstoftank Forkert brændstoftype. Tøm den, og brug korrekt brændstof. Karburator Forkert omdrejningstal i tomgang. Juster omdrejningstallet i tomgang. Ingen gnist Tændrøret er snavset eller vådt. Sørg for, at tændrøret er tørt og rent. Forkert elektrodeafstand. Rens tændrøret. Sørg for, at elektrodeafstanden på tændrøret er korrekt. Sørg for, at tændrøret er monteret med radiostøjdæmpning.

Tekniske data på side 45 for korrekt elektrodeaf- stand. Tændrør Tændrøret er løst. Spænd tændrøret. 44 1073 - 007 - 04.08.2022Motoren starter, men stopper igen Problem Mulig årsag Anbefalet trin Brændstoftank Forkert brændstoftype. Tøm den, og brug korrekt brændstof. Karburator Forkert omdrejningstal i tomgang. Juster omdrejningstallet i tomgang. Se Sådan justerer du tomgangshastigheden på side 42 . Tal med din service- forhandler, hvis det er nødvendigt. Luftfilter Tilstoppet luftfilter. Rens luftfilteret. Kniv Problem Mulige årsager Anbefalet trin Kniven bevæger sig lang- somt eller kan ikke bevæge sig. Kniven er blokeret eller be- skadiget. Rengør knivene for uønskede materialer. Se Sådan ren- gøres og smøres klingerne på side 44 . Fjern ujævnheder fra kniven, se Sådan efterses knivene på side 44 . Udskift kniven, hvis den er beskadiget. Kniven har svært ved at skære. Kniven er ikke skarp eller den er beskadiget. Skærp kniven, se Sådan efterses knivene på side 44

Udskift klingen, hvis den er beskadiget. Kniven bliver varm. Der er friktion mellem kni- vene. Fjern ujævnheder fra kniven, og smør den. Se Sådan rengøres og smøres klingerne på side 44

• Lad altid produktet køle af, før det stilles væk.

• Ved opbevaring og transport af produktet og brændstoffet, skal du sørge for, at der ikke er utætheder eller dampe. Gnister eller åben ild, f.eks. fra elektriske enheder eller kedler, kan starte en brand.

• Brug altid godkendte beholdere til opbevaring og transport af brændstof.

• Tøm brændstoftanken før transport eller langtidsopbevaring. Bortskaf brændstoffet på en lokal miljøstation.

• Fastgør transportbeskyttelsen under transport og opbevaring.

• Fjern tændhætten fra tændrøret.

• Fastspænd produktet under transporten. Sørg for, at det ikke kan rykke sig.

21,7 1073 - 007 - 04.08.2022 45322HD60 Omdrejningstal i tomgang, o/min. 2900 Anbefalet maks. hastighed, o/min. 9000 Maks. motoreffekt iht. ISO 8893, kW/hk ved o/min. 0,6/0,8 ved 7800 Lyddæmper med katalysator Ja Tændingssystem Tændrør HQT-4 672201 Elektrodeafstand, mm 0,5 Brændstof Benzintankens kapacitet, l/cm

0,3/300 Vægt Uden brændstof, kg 5,2 Støjemissioner

Ækvivalent lydtryksniveau ved brugerens ører målt i henhold til EN ISO 22868, dB(A)

4,4/4,3 Klinger Type Dobbelt Skærelængde, mm 600 Skærehastighed, klip/min. 4400

Støjemissioner til omgivelserne målt som lydeffekt (L

) i henhold til EF-direktiv 2000/14/EF. Rapporteret lydeffektniveau for produktet er målt med det originale skæreudstyr, der giver det højeste niveau. Forskellen mellem garanteret og målt lydeffekt er, at den garanterede lydeffekt også omfatter spredning i måleresultatet og variationerne mellem forskellige maskiner af samme model i henhold til direktivet 2000/14/EF.

46 1073 - 007 - 04.08.2022EU-overensstemmelseserklæring EU-overensstemmelseserklæring Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: +46-36-146500 erklærer under eneansvar, at det pågældende produkt: Beskrivelse Hækkeklipper Varemærke Husqvarna Type/model 322HD60 Identifikation Serienumrene fra 2022 og fremefter overholder følgende EU-direktiver og bestemmelser: Regulativ Beskrivelse 2006/42/EF ”vedrørende maskiner" 2014/30/EU "vedrørende elektromagnetisk kompatibilitet" 2000/14/EF "vedrørende støjemissioner til omgivelserne" 2011/65/EU "om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr" og at følgende standarder og/eller tekniske specifikationer anvendes; Der er anvendt følgende standarder:

10. Skivebeskyttelse

23. Bladtuppbeskyttelse

• Kontroller at girkassen er godt smurt. Se Slik smører du girhuset på side 74

• Skift klær umiddelbart hvis du søler drivstoff på klærne.

• Flytt produktet minst 3m (10fot) fra stedet der du fylte tanken, før du starter det.

og stedet der du fylte drivstoff, før du starter motoren. Merk: Hvis du vil finne ut hvor drivstofftanken er på produktet, kan du se Innledning på side 64

Slik justerer du håndtaket Det bakre håndtaket kan justeres til tre stillinger.

Slik starter du produktet når motoren er varm

Slik stopper du produktet

Slik starter du produktet når motoren er kald på side 71

det er i plastposen. Slik smører du girhuset
