Тип продукт	Тример за жив плет
Марка	Husqvarna
Модел	322HD60
Работен обем (cm³)	21,7
Скорост на празен ход (об/мин)	2 900
Максимална скорост (об/мин)	9 000
Максимална мощност (kW/к.с. при об/мин)	0,6 / 0,8 при 7 800
Капацитет на резервоара (L)	0,3
Тегло без гориво (kg)	5,2
Тип нож	Двустранно заточване
Дължина на рязане (mm)	600
Скорост на рязане (рязвания/мин)	4 400
Свещ	HQT-4 672201, разстояние 0,5 mm
Гарантирано ниво на акустична мощност LWA (dB(A))	101
Ниво на звуковото налягане до ухото (dB(A))	92
Вибрации предни/задни (m/s²)	4,4 / 4,3
Глушител с каталитичен конвертор	Да
Гориво	Смес от безоловен бензин 90 RON мин и двутактово масло 50:1
Предпазни устройства	Заключване на спусъка, защита от откат, прекъсвач за спиране, транспортна защита
Редовна поддръжка	Почистване на въздушния филтър, смазване на корпуса и ножовете, проверка на свещта, почистване на охладителната система
Транспорт и съхранение	Изпразнете горивото, поставете транспортната защита, закрепете уреда

Често задавани въпроси - 322HD60 HUSQVARNA

Какво гориво да използвам за Husqvarna 322HD60?

Използвайте смес от безоловен бензин (минимум 90 RON/87 AKI) и висококачествено двутактово масло в съотношение 50:1 (2%). Husqvarna препоръчва своето двутактово масло за оптимална производителност.

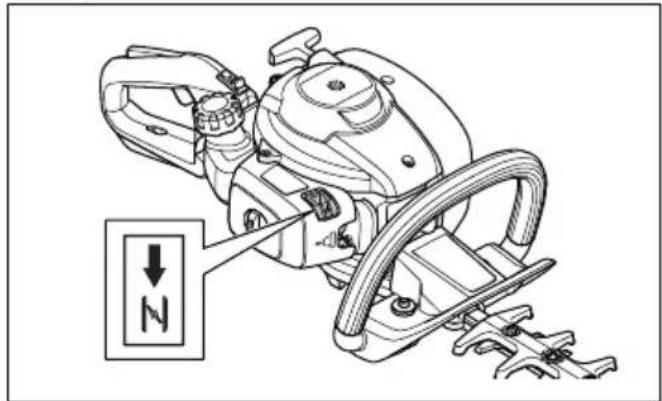

Как да стартирам тримера за жив плет, когато двигателят е студен?

Издърпайте дросела, натиснете 6 пъти горивната крушка, поставете уреда на земята, бавно издърпайте стартера до съпротивление, след това силно. Двигателят стартира, върнете дросела в начална позиция.

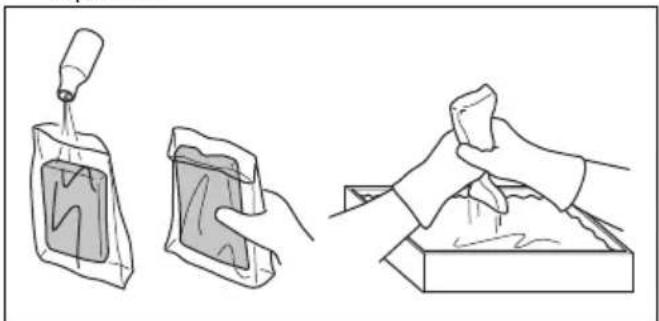

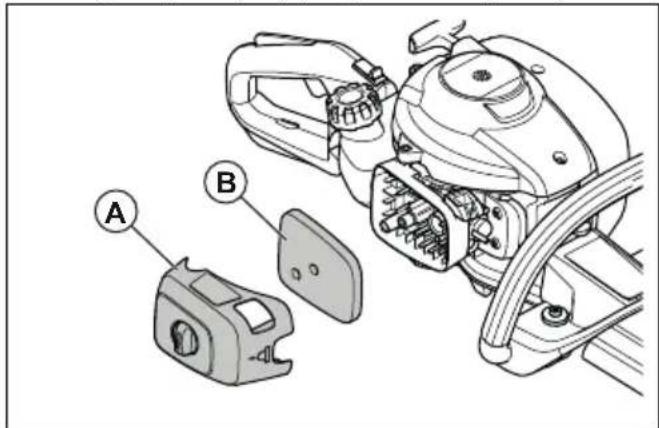

Колко често да почиствам въздушния филтър?

Почиствайте редовно въздушния филтър, по-често в прашни условия. Сменете го, ако е повреден. Чистият филтър предотвратява проблеми със стартирането и загуба на мощност.

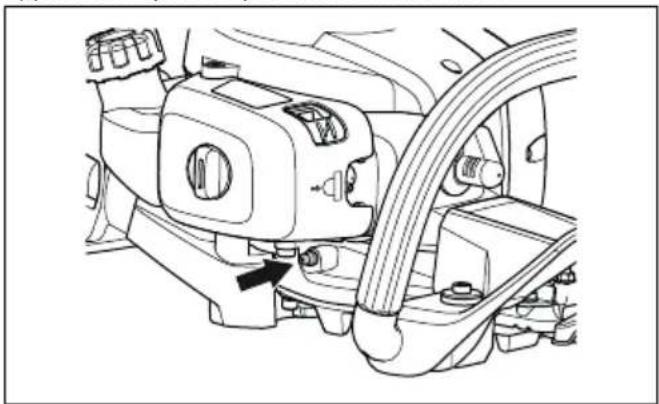

Как да смазвам ножовете на 322HD60?

Използвайте специална грес Husqvarna на масленка на скоростната кутия. За ножовете ги почиствайте преди и след употреба и ги смазвайте преди продължително съхранение.

Какво да направя, ако ножът не се върти или се върти бавно?

Спрете двигателя, свалете капачката на свещта. Почистете ножовете от отломки, изпилете неравностите и смажете. Проверете дали ножът не е повреден; сменете го, ако е необходимо.

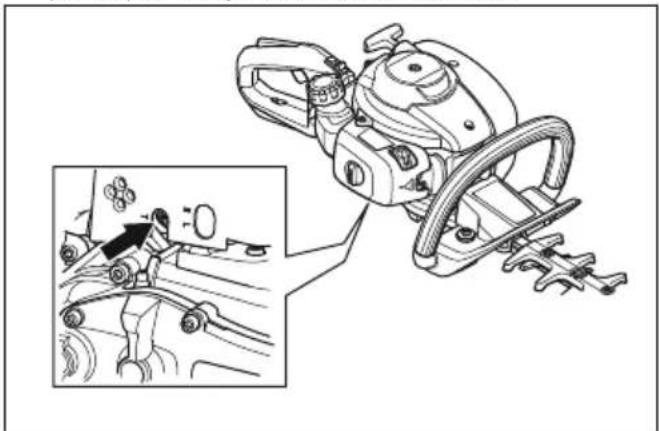

Как да настроя оборотите на празен ход?

Почистете въздушния филтър, стартирайте двигателя, завъртете винта за празен ход T по часовниковата стрелка, докато ножът се задвижи, след това обратно до спиране на ножа. Ножът не трябва да се движи на празен ход.

Какви предпазни средства се препоръчват?

Носете защита за уши, предпазни очила, ръкавици, неплъзгащи се ботуши, дълги панталони и дълги ръкави. Дръжте аптечка за първа помощ под ръка.

Как да съхранявам тримера за жив плет за дълъг период?

Изпразнете резервоара за гориво, почистете уреда, поставете транспортната защита, свалете капачката на свещта, съхранявайте на сухо място, недостъпно за деца.

Каква е гарантираната звукова мощност?

Гарантираното ниво на звукова мощност LWA е 101 dB(A) съгласно директива 2000/14/ЕО. Нивото на звуково налягане до ухото е 92 dB(A).

Къде да намеря серийния номер и годината на производство?

Типовата табелка показва серийния номер: първите четири цифри показват годината (гггг) и седмицата (сс) на производство. Например 2022 за година 2022.

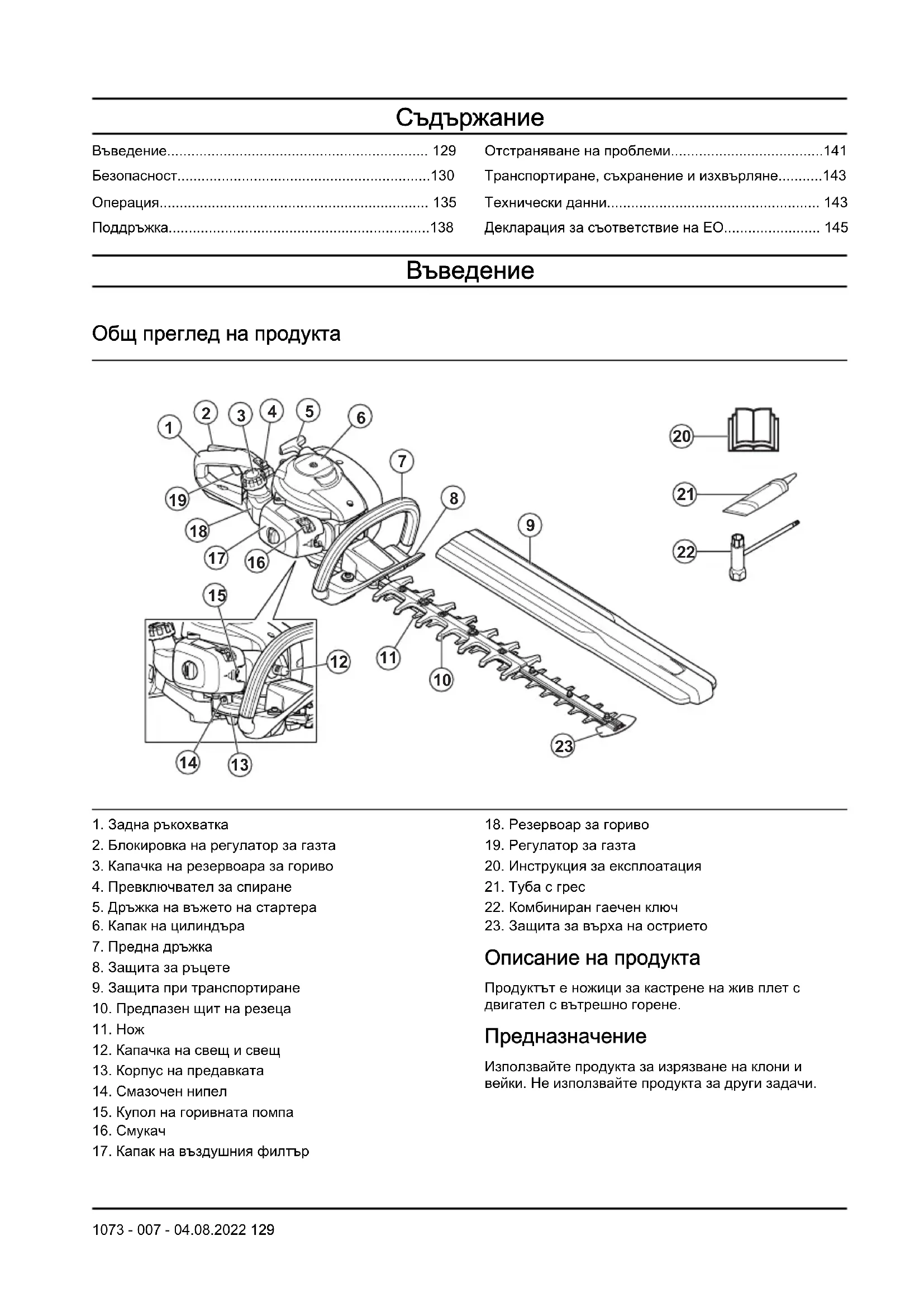

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 322HD60 HUSQVARNA

BG Ръководство за експлоатация 129-145

ET Kasutusjuhend 146-161

Отстраняване на проблеми....141

Транспортиране, съхранение и изхвърляне.....143

Технически данни.... 143

Декларация за съответствие на ЕО.... 145

Въведение

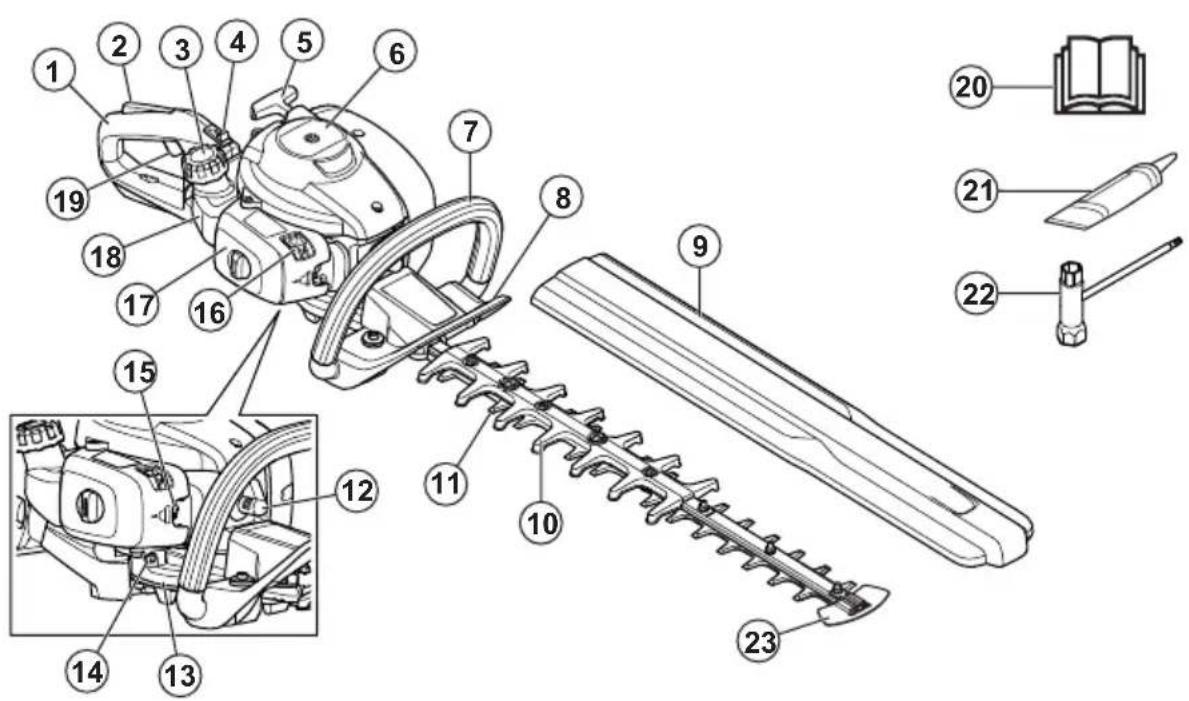

Общ преглед на продукта

1. Задна ръкохватка
2. Блокировка на регулатор за газта
3. Капачка на резервоара за гориво
4. Превключвател за спиране
5. Дръжка на въжето на стартера
6. Капак на цилиндъра
7. Предна дръжка
8. Защита за ръцете
9. Защита при транспортиране
10. Предпазен щит на резеца
11. Нож
12. Капачка на свещ и свещ
13. Корпус на предавката
14. Смазочен нипел
15. Купол на горивната помпа
16. Смукач

17. Капак на въздушния филтър

18. Резервоар за гориво

19. Регулатор за газта
20. Инструкция за експлоатация
21. Туба с грес
22. Комбиниран гаечен ключ
23. Защита за върха на острието

Продуктът е ножици за кастрене на жив плет с двигател с вътрешно горене.

Предназначение

Използвайте продукта за изрязване на клони и вейки. Не използвайте продукта за други задачи.

Символи върху продукта

ПРЕДУПРЕЖДЕНИЕ! Този продукт е опасен. Невнимателното и погрешното използване на продукта може да доведе до нараняване или смърт на оператора или наблюдатели. За да предотвратите нараняване на оператора или наблюдатели, прочетете и спазвайте всички инструкции за безопасност в ръководството за оператора.

Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате машината.

Използвайте одобрена защита на слуха и одобрена защита на очите.

Използвайте одобрени защитни ръкавици.

Използвайте устойчиви на плъзгане ботуши за тежък режим на работа.

Регулиращ винт за обороти на празен ход.

Иглен регулатор за висока скорост.

Иглен регулатор за ниска скорост.

Етикет за шумовите емисии за околната среда съгласно Европейска директива 2000/14/ЕО, директиви и регламенти на Обединеното кралство и законодателството на Нов Южен Уелс "Регламент 2017 относно защитата от дейности, оказыващи влияние на околната среда (контрол на шума)". Гарантираното ниво на звуковата мощност на продукта е посочено в Технически данни на страница 143 и на етикета.

Продуктът е в съответствие с приложимите директиви на ЕО.

Този продукт съответства на приложимите регламенти на Обединеното кралство.

yyyyMMddxxxx Ha

табелката с данни е изписан серийният номер. уууу е годината на производство, а ww – седмицата на производство.

Забележка: Останалите символи/стикери на продукта се отнасят до изисквания по отношение на сертификати за определени пазари.

Емисии Euro V

ПРЕДУПРЕЖДЕНИЕ: Намесата в двигателя прави невалидно ЕС одобрението на тип на този продукт.

Безопасност

Дефиниции за безопасност

Предупреждения, знаци за внимание и бележки се използват за указане на особено важни части на инструкцията.

ПРЕДУПРЕЖДЕНИЕ: Използва

се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството.

ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството.

Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена ситуация.

Общи инструкции за безопасност

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания, преди да използвате машината.

• Неправилното или невнимателно използване на продукта може да го превърне в опасен инструмент, който може да причини сериозни или дори смъртоносни наранявания. Много е важно да прочетете това ръководство за експлоатация и да разберете съдържанието му.
  • Тази машина създава електромагнитно поле по време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от сериозно или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с този продукт.
• Прекомерно излагане на вибрации може да доведе до поражения върху кръвоносни съдове и нервната система на хора със смущения в кръвообращението. Потърсете лекарска помощ, ако се появят симптоми, които могат да са резултат от вибрации. Такива симптоми са например изтръпване, загуба на чувствителност, "иглички", "бодежи", болки, физическа отпуснатост, промяна на цвета или състоянието на кожата. Тези симптоми се появяват обикновено на пръстите, ръцете и китките. Рискът може да се увеличи при ниски температури.
• Ако се окажете в ситуация, в която сте неуверени как да постъпите, се посъветвайте със специалист. Свържете се с дистрибутора или със сервиса. Избягвайте всяка употреба, за която се чувствате недостатъчно квалифицирани.
• Имайте предвид, че операторът носи отговорност за нещастни случаи или опасности за други хора или тяхното имущество.
• Не позволявайте никой друг да използва продукта, без първо да сте се уверили, че е разбрал съдържанието на ръководството за оператора.
• Никога не позволявайте на деца да използват продукта или да бъдат в близост до него. Тъй като продуктът е оборудван с пружинен превключвател за спиране и може да бъде стартиран чрез прилагане на ниска скорост и сила върху дръжката на стартера, дори и малките деца при някои обстоятелства могат да са способни да стартират продукта. Това може да означава риск от сериозна телесна повреда. Поради това отстранявайте лулата на запалителната свещ, когато продуктът не е под прякото Ви наблюдение.

• Съхранявайте продукта на място, недостъпно за деца.

• Никога не използвайте продукта, ако сте уморени, употребили сте алкохол или приемате лекарства, които могат да повлияят върху зрението, преценката или координацията Ви.

• Никога не използвайте продукт, който е неизправен. Извършвайте описаните в това ръководство за експлоатация редовни проверки, поддръжка и сервис. Определени операции по поддръжката и сервиса се извършват единствено от квалифицирани специалисти. Вижте инструкциите в раздел Поддръжка.
• Никога не използвайте продукт с модификации на оригиналните спецификации.

Инструкции за безопасност за работа

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания, преди да използвате продукта.

• Никога не използвайте продукта при екстремни атмосферни условия, например много студен, много горещ и/или влажен климат.
• Неизправните остриета могат да повишат риска от злополуки.
• Уверете се, че хора или животни не се приближават в радиус от 15 m/50 ft, докато работите.
• Съобразете се с средата и се уверете, че няма риск за хора или животни при съприкосновение с режещото оборудване.
• Проверете работния участък. Отстранете всички обекти, които могат да изхвърчат във въздуха.
• Винаги се грижете да заставате в безопасно и стабилно работно положение.
• Никога не оставяйте продукта без надзор, докато двигателят работи.
• Уверете се, че ръцете и краката Ви са далеч от режещия модул, когато двигателят работи.
• Ако нещо заседне в ножовете, докато работите, изключете мотора и изчакайте, докато спре напълно, преди да почистите ножовете. Разкачете лулата на запалителната свещ от запалителната свещ.
• Когато двигателят е изключен, пазете ръцете и краката си от режещия модул, докато той не спре напълно.
• Внимавайте за парчета от клоните, които могат да изхвърчат по време на рязането.
• Бъдете винаги нашрек за предупредителни сигнали или подвиквания, когато използвате антифони. Винаги сваляйте антифоните незабавно след спиране на двигателя.

• Не работете никога от стълба, столче или друго положение на високо, което не е напълно обезопасено.

• Винаги дръжте продукта с две ръце. Винаги дръжте продукта пред тялото си.

• Ако някакъв чужд обект бъде ударен или ако се получат вибрации, спрете веднага продукта. Разкачете лулата на запалителната свещ от запалителната свещ. Проверете дали продуктът не е повреден. Поправете всяка повреда.
• Уверете се дали капачката на запалителната свещ и запалващият кабел са изправни, за да избегнете опасността от електрически удар.
• Проверете дали всички гайки и винтове са затегнати.
• Уверете се, че скоростната кутия е смазана правилно. Вижте За смазване на корпуса на скоростната кутия на страница 141.
• Скоростната кутия се нагорещява, когато продуктът е в употреба. За да избегнете изгаряния, не докосвайте скоростната кутия.
• Всички капаци и предпазители трябва да са поставени преди стартиране.

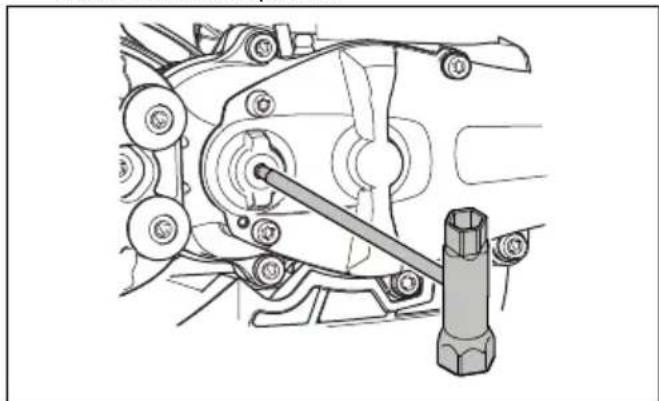

• Ако резците заядат, те могат да се разхлабят, като поставите комбинирания гаечен ключ в скоростната кутия. Поставете комбинирания гаечен ключ в скоростната кутия, след което го завъртете напред и назад. Вижте За проверка на ножовете на страница 141.
• Защитата при транспортиране трябва винаги да е поставена на режещия модул, когато продуктът не се използва.

Лични предпазни средства

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• При работа с продукта винаги използвайте одобрени лични предпазни средства. Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека вашият дилър Ви помогне да изберете подходящото оборудване.
• Използвайте одобрени антифони, осигуряващи подходящо намаляване на шума. Дълготрайното излагане на шум може да доведе до постоянно влошаване на слуха.
• Използвайте одобрени защитни средства за очите. Ако използвате маска, използвайте също и одобрени защитни очила. С одобрени защитни очила се има предвид такива, които отговарят

на стандарт ANSI Z87.1 за САЩ или EN 166 за страните от EC.

- Когато е необходимо, носете ръкавици, например, когато закрепвате, проверявате или почиствате режещото оборудване.

- Носете здрави ботуши или обувки, които не се хлъзгат.

- Използвайте дрехи, направени от здрава тъкан. Винаги използвайте здрави, дълги панталони и дълги ръкави. Не носете използвайте дрехи, които могат да се захванат за храсти и клони. Не носете бижута, къси панталони, сандали и не работете боси. Носете косата си безопасно над нивото на рамената.

• Дръжте в близост комплект за първа помощ.

Приспособления за безопасност на машината

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

- Не използвайте машина с неизправни приспособления за безопасност.

- Проверявайте редовно приспособленията за безопасност. Ако приспособленията за безопасност са дефектни, говорете с Вашия сервис Husqvarna.

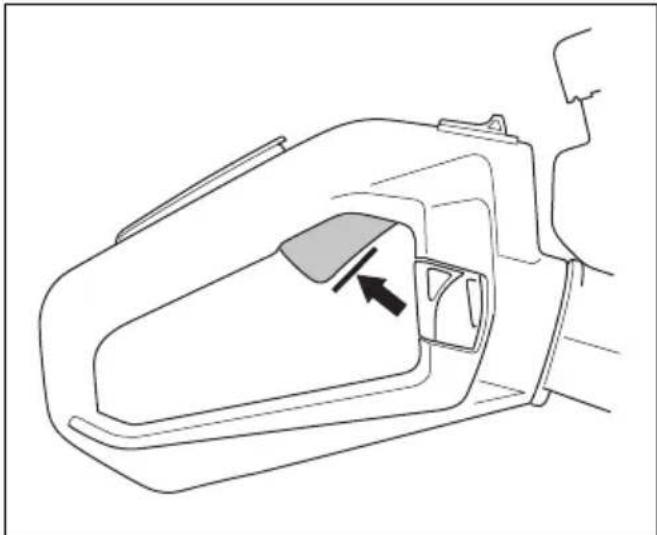

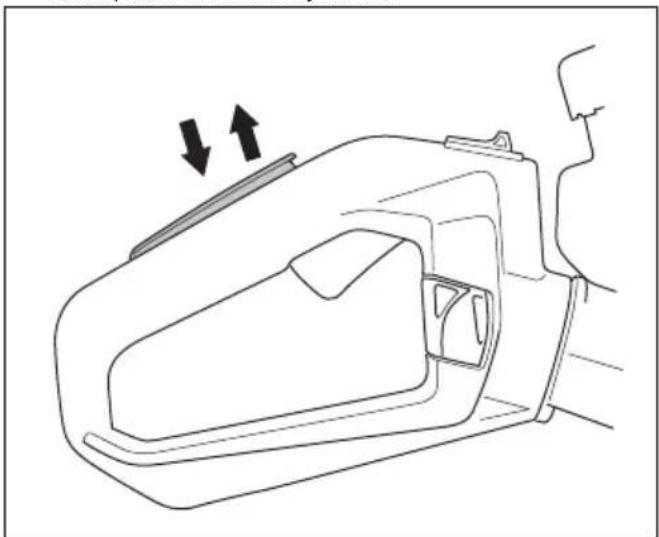

За проверка на блокировката на регулатора на газта

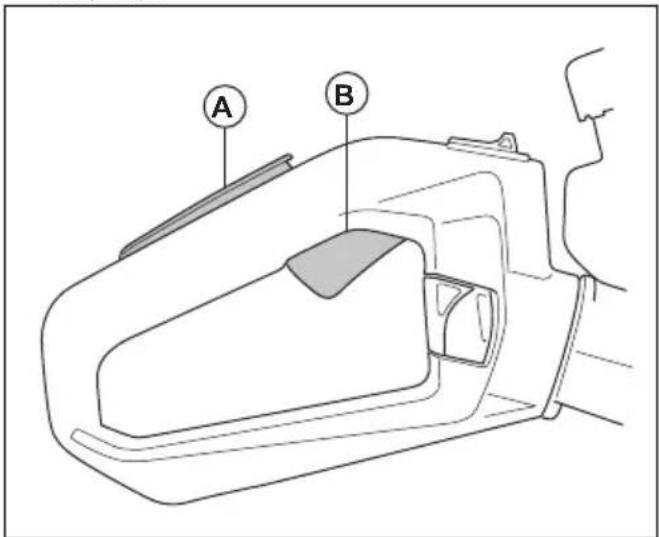

1. Уверете се, че блокировката на регулатора за газта (A) и регулаторът за газта (B) се движат свободно и възвратната пружина работи изправно.

1. Натиснете надолу блокировката на газта и се уверете, че се връща в първоначалната си позиция, когато я отпуснете.

1. Освободете блокировката на регулатора за газта и се уверете, че регулаторът за газта е фиксиран на положението за обороти на празния ход.

1. Стартирайте двигателя и подайте пълна газ.

2. Освободете регулатора за газта и се уверете, че резците спират изцяло.

ПРЕДУПРЕЖДЕНИЕ: Ако

резците се движат, когато регулаторът за газта е на положение за обороти на празния ход, регулирайте оборотите на празния ход. Вижте Регулиране на оборотите на празния ход на страница 139.

За проверка на превключвателя за спиране

1. Стартирайте двигателя.

2. Преместете превключвателя за спиране до положението за спиране и се уверете, че двигателят спира.

ПРЕДУПРЕЖДЕНИЕ:

Превключвателят за спиране автоматично се връща в положение за стартиране. За да предотвратите случайно стартиране, махнете лулата на запалителната свещ от свещта, когато монтирате или извършвате техническо обслужване на продукта.

За проверка на защитата за ръцете

Защитата за ръце не позволява нараняване от ножовете.

1. Спрете двигателя.
2. Проверете дали защитата за ръце е правилно поставена.
3. Проверете защитата за ръцете за повреди.

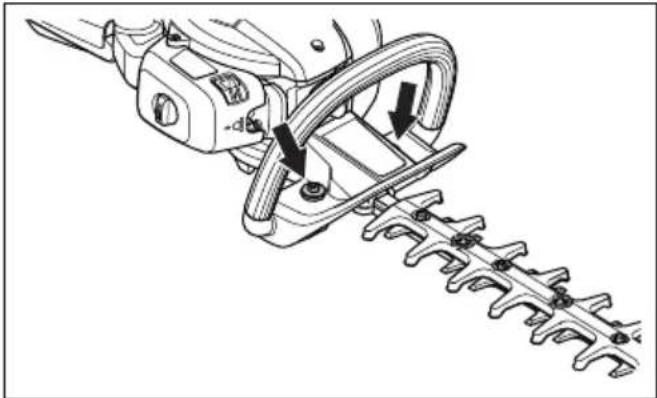

За проверка на антивибрационната система

Антивибрационната система намалява вибрациите на дръжките. Антивибрационните части действат като разделител между корпуса на продукта и модула на дръжките.

1. Извършете визуална проверка за деформация и повреда.
2. Уверете се, че антивибрационните части не са повредени.

ПРЕДУПРЕЖДЕНИЕ: Никога не работете с продукта без ауспух или с повреден ауспух. Дефектният ауспух може да увеличи нивото на шума и опасността от пожар. Не използвайте продукта с повредена или липсважа искрогасителна мрежа. В случай на повреда искрогасителната мрежа трябва да бъде сменена.

ПРЕДУПРЕЖДЕНИЕ: Ауспусите се нагряват много по време и след работа и при обороти на празен ход.

ВНИМАНИЕ: Ако искрогасителната мрежа се запушва често, това може да е признак, че ефективността на катализатора е намалена. Обърнете се към Вашия сервизен дистрибутор за проверка на ауспуха. Запушена искрогасителна мрежа ще предизвика прегряване, което ще доведе до повреда на цилиндъра и буталото.

ПРЕДУПРЕЖДЕНИЕ: Вътрешните повърхности на ауспуха съдържат химикали, които могат да причинят рак. Внимавайте да не докосвате тези елементи, ако ауспухът е повреден.

Ауспухът е предназначен за максимально намаляване на нивата на шума и за отвеждане на отработените газове настрани от потребителя. Ауспух с катализатор намалява вредните отработените газове.

1. Спрете двигателя.
2. За извършване на визуална проверка и деформация.
3. Уверете се, че ауспухът е правилно закрепен към продукта.
4. Почистете искрогасителната мрежа с телена четка.

За проверка на резците и предпазния щит на резеца

Външните краища на резците функционират като предпазен щит на резеца. Предпазният щит на резеца предотвратява наранявания от порязване.

1. Спрете двигателя и се уверете, че резците спират.
2. Отстранете лулата на запалителната свещ от запалителната свещ.
3. Сложете защитни ръкавици.
4. Уверете се, че резецът и предпазният щит на резеца не са повредени или огънати. Винаги сменяйте повреден или огънат резец или повреден предпазен щит на резеца.
5. Уверете се, че винтовете на резците и предпазният щит на резеца са затегнати.

Безопасност при работа с гориво

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Не включвайте продукта, ако върху него има гориво или моторно масло. Отстранете нежеланото гориво/масло и оставете продукта да изсъхне.
• Ако разлеете гориво по дрехите си, сменете ги незабавно.
  • Внимавайте да не попадне гориво върху тялото Ви, това може да доведе до телесни

увреждания. Ако гориво попадне върху тялото Ви, използвайте сапун и вода, за да го отстраните.

• Не стартирайте продукта, ако от двигателя има теч. Проверявайте редовно двигателя за течове.
• Внимавайте с горивото. Горивото е запалимо, изпаренията са взривоопасни и могат да причинят телесни увреждания или смърт.
• Не вдишвайте горивните изпарения, това може да доведе до телесни увреждания. Уверете се, че има достатъчен въздушен поток.
• Не пушете близо до горивото или двигателя.
• Не поставяйте топли предмети близо до горивото или двигателя.
• Не добавяйте гориво, когато двигателят работи.
• Уверете се, че двигателят е изстинал преди зареждане с гориво.
• Преди зареждане с гориво отворете бавно капачката на резервоара за гориво и освободете внимателно налягането.
• Не добавяйте гориво към двигателя на закрито. Недостатъчният въздушен поток може да доведе до нараняване или смърт поради задушаване или въглероден окис.
• Затегнете капачката на резервоара за гориво докрай. Ако капачката на резервоара за гориво не е затегната, има риск от злополука.
• Преди да включите двигателя, преместете продукта най-малко на 3 m/10 ft от мястото, където сте заредили резервоара.
• Не зареждайте резервоара за гориво догоре. Топлината причинява увеличаване на обема на горивото. Оставяйте място в горната част на резервоара за гориво.

Инструкции за безопасност при техническо обслужване

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Спрете двигателя и се уверете, че режещото оборудване спира. Преди да извършите техническо обслужване, оставете продуктът да се охлади.
• Разкачете лулата на запалителната свещ, преди да извършите техническо обслужване.
• Отработените газове от двигателя съдържат въглероден окис, много опасен, отровен газ без миризма, който може да причини смърт. Не работете с продукта на закрито или в затворени пространства.
• Отработените газове от двигателя са горещи и могат да съдържат искри. Не стартирайте продукта на закрито или близо до запалими материали.
• Аксесоари и промени на продукта, които не са одобрени от производителя, могат да доведат до сериозно нараняване или смърт. Не правете промени по продукта. Винаги използвайте оригинални принадлежности.
• Ако техническото обслужване не се изпълнява правилно и редовно, съществува повишена опасност от нараняване и повреда на продукта.
• Изпълнявайте техническото обслужване, както е посочено в настоящата инструкция за експлоатация. Цялото обслужване трябва да се извършва от одобрен сервис на Husqvarna.
• Позволете одобрен Husqvarna сервис редовно да обслужва продукта.
• Заменете повредени, износени или счупени части.

Операция

Въведение

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете раздела с инструкции за безопасност преди използване на продукта.

Гориво

Този продукт разполага с двутактов двигател.

ВНИМАНИЕ: Неподходящият тип гориво може да доведе до повреда на двигателя. Използвайте смес от бензин и масло за двутактови двигатели.

Предварително смесено гориво

- За постигане на оптимални работни характеристики и за удължаване на срока на експлоатация на двигателя използвайте предварително смесено алкилатно гориво на Husqvarna. Това гориво съдържа по-малко вредни химикали в сравнение с обикновеното

гориво и това намалява вредните отработени газове. С това гориво количеството остатъци след изгарянето е по-ниско, което запазва компонентите на двигателя по-чисти.

За изготвяне на горивна смес

Бензин

- Използвайте качествен безоловен бензин с максимально съдържание на етанол 10%.

ВНИМАНИЕ: Не използвайте бензин с октаново число по-малко от 90 RON/87 AKI. Използването на по-ниско октаново число може да доведе до детонационно горене в двигателя, което предизвиква повреди в него.

• За постигане на най-добри резултати и работни характеристики използвайте масло за двутактови двигатели на Husqvarna.
• Ако не разполагате с масло за двутактови двигатели на Husqvarna, използвайте друго висококачествено масло за двутактови двигатели, разработено за двигатели с въздушно охлаждане. Говорете с дистрибутора по сервизното обслужване за избор на точното масло.

ВНИМАНИЕ: Не използвайте масло за извънбордови двутактови двигатели с водно охлаждане, понякога наричано извънбордово масло. Не използвайте масло за четиритактови двигатели.

Смесване на бензин и масло за двутактов двигател

ВНИМАНИЕ: Малки грешки могат да повлияят драстично на съотношението в сместа, когато смесвате малки количества гориво. Измервайте внимателно количеството масло, за да

сте сигурни, че ще получите правилната смес.

1. Налейте половината гориво в чист съд за гориво.
2. Добавете цялото количество масло.
3. Разклатете горивната смес.
4. Долейте останалото количество бензин в съда.
5. Разклатете внимателно горивната смес.

ВНИМАНИЕ: Не смесвайте количество гориво, което ще престои повече от 1 месец.

Пълнене на резервоара за гориво

ПРЕДУПРЕЖДЕНИЕ: Спазвайте следната процедура за Ваша безопасност.

1. Спрете двигателя и го оставете да се охлади.
2. Почистете областта около капачката на резервоара за гориво.

1. Разклатете контейнера и се уверете, че горивото е напълно смесено.
2. Отстранете бавно капачката на резервоара за гориво, за да освободите налягането.
3. Напълнете резервоара за гориво.

ВНИМАНИЕ: Уверете се, че в резервоара за гориво няма твърде много гориво. Когато се нагрее, горивото се разширява.

1. Затегнете капачката на резервоара за гориво внимателно.

2. Почистете разлятото гориво върху продукта и около него.

3. Преди стартиране на двигателя преместете продукта на 3 m/10 ft или повече от мястото, където се извършва зареждането с гориво и където се намира източникът на горивото.

Забележка: За местоположението на резервоара за гориво на Вашия продукт направете справка с Въведение на страница 129.

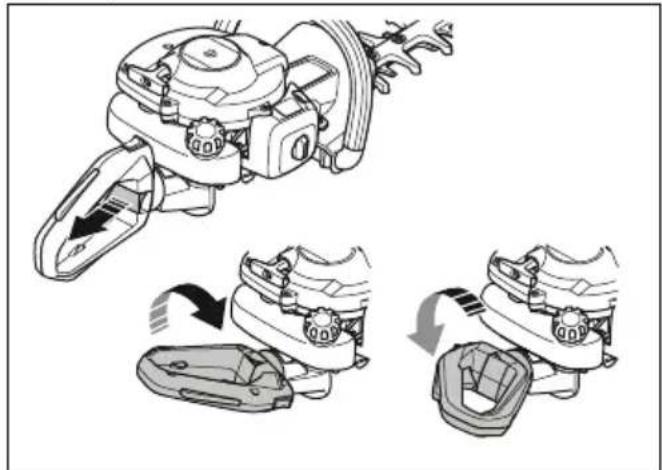

За регулиране на ръкохватката

Задната ръкохватка може да се регулира в 3 позиции.

- Освободете заключването на дръжката и я завъртете.

За да стартирате продукта при студен двигател

1. Дръпнете смукача на положение "задействан смукач".

1. Натиснете купола на горивната помпа приблизително 6 пъти или докато горивото започне да запълва купола. Не е необходимо да се пълни докрай куполът на горивната помпа.

2. Дръжте корпуса на продукта на земята с лявата си ръка. Не стъпвайте върху продукта.

3. Дръпнете бавно дръжката на въжето за стартиране с дясната си ръка, докато не усетите съпротивление, след което дръпнете дръжката на въжето за стартиране бързо и със сила.

ПРЕДУПРЕЖДЕНИЕ: Не навивайте въжето за стартиране около ръката си.

ВНИМАНИЕ: Не дърпайте докрай въжето на стартера и не пускайте дръжката на въжето на стартера.

1. Продължете да дърпате дръжката на въжето на стартера, докато двигателят запали, след което натиснете смукача до първоначалното му положение.

ПРЕДУПРЕЖДЕНИЕ: При стартиране на двигателя резците се движат.

1. Продължете да дърпате ръкохватката на въжето за стартиране, докато двигателят запали.
2. Натиснете и освободете регулатора за газта, за да установите двигателя до обороти на празния ход.
3. Натиснете постепенно регулатора на газта, за да увеличите оборотите на двигателя.
4. Уверете се, че двигателят работи плавно.

За да стартирате продукта при топъл двигател

1. Дръжте корпуса на продукта на земята с лявата си ръка. Не стъпвайте върху продукта.
2. Дръпнете бавно дръжката на въжето за стартиране с дясната си ръка, докато не усетите съпротивление, след което дръпнете дръжката на въжето за стартиране бързо и със сила. Продължете, докато двигателят стартира.

Забележка: За повече информация относно как да стартирате продукта направете справка с За да стартирате продукта при студен двигател на страница 137.

Спиране на продукта

- За да изключите мотора, преместете превключвателя за спиране в положение за спиране.

ВНИМАНИЕ: Превключвателят за спиране автоматично се връща в положение за работа.

За да работите с продукта

1. Започнете близо до земята и местете продукта нагоре по плета, когато режете страните. Уверете се, че корпусът на продукта не докосва плета.

Уверете се, че предната част на режещото оборудване не докосва земята.

1. Регулирайте скоростта за подравняване с работното натоварване.
2. Дръжте продукта близо до тялото си за стабилна работна позиция.
3. Внимавайте и използвайте продукта бавно.

Поддръжка

Въведение

за безопасност, преди да започнете техническо обслужване на продукта.

ПРЕДУПРЕЖДЕНИЕ: Прочетете

и разберете главата с инструкции

График за техническо обслужване

Поддръжка Преди	работа	След 40 часа	След 100 часа
Почистете външната повърхност. След всяка работа.
Почистете ауспуха, тръбата за отработени газове и двигателят от листа, мръсотия и излишна грес.	След всяка работа.
Уверете се, че режещият модул не се движи при обороти на празния ход. Х
Проверете превключвателя за спиране. Вижте За проверка на превключвателя за спиране на страница 133.	X
Проверете режещия модул за повреди и пукнатини. Сменете при повреда. Х
Проверете защитата за ръцете за повреда и пукнатини. Сменете при повреда.	X
Извършете проверка на блокировката на регулатора за газта и на регулатора за газта. Вижте За проверка на блокировката на регулатора на газта на страница 133.	X
Проверете двигателя, резервоара за гориво и маркуча за горивото за течове.	X
Затегнете гайките и винтовете. Х
Проверете стартера и въжето за стартиране за повреди. Х
Проверете дали винтовете, които придържат резците един към друг, са добре затегнати.		X
Почистете въздушния филтър. Почиствайте по-често, ако използвате в участьци, в които има прах. Сменете при повреда.		X
Проверете антивибрационните елементи за повреди и пукнатини. Сменете при повреда.		X
Почистете външната повърхност на запалителната свещ и участька около нея. Премахнете запалителната свещ и измерете разстоянието между електродите. Регулирайте разстоянието между електродите или сменете запалителната свещ. Вижте За проверка на запалителната свещ на страница 140.		X
Почистете системата за охлаждане. X
Почистете външната повърхност на карбуратора и мястото около него. X
Проверете горивния филтър за замърсяване и маркуча за горивото за пукнатини и други дефекти. Сменете при повреда.			X
Почистете искрогасителната мрежа на ауспуха и я сменете, ако е повредена.			X
Почистете вътрешната повърхност на резервоара за гориво. X
Подменете запалителната свещ. X
Проверете съединителя, пружината на съединителя и барабана на съединителя за износване. Ако има повреда, трябва да се извърши смяна от одобрен сервизен търговец.			X
Уверете се, че корпусът на скоростната кутия е напълнен с грес. X
Направете проверка на всички проводниците и връзки. X

Регулиране на оборотите на празния ход

1. Почистете въздушния филтър и поставете капака на въздушния филтър.
2. Стартирайте продукта. Вижте За да стартирате продукта при студен двигател на страница 137.
3. Завъртете регулирация винт за празен ход Т по посока на часовниковата стрелка, докато режещият модул започне да се движи.

1. Завъртете регулиращия винт за празен ход обратно на часовниковата стрелка, докато режещият модул спре.

ПРЕДУПРЕЖДЕНИЕ: Ако режещият модул не спира, когато регулирате оборотите на празния ход, обърнете се към най-близкия сервизен търговец. Не използвайте продукта, докато не бъде правилно регулиран или ремонтиран.

Забележка: Оборотите на празния ход са правилни, когато двигателят работи плавно във всяко положение. За препоръчителните обороти на празния ход направете справка с Технически данни на страница 143.

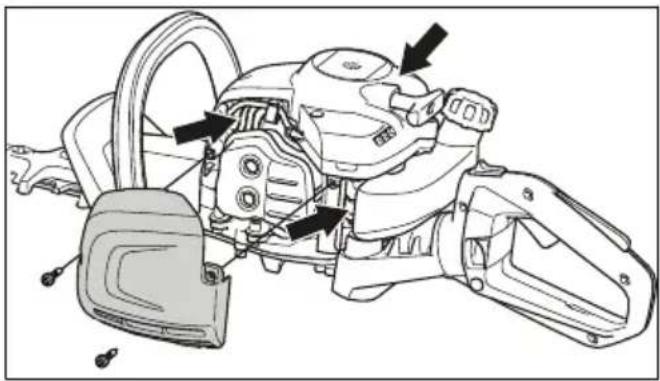

За почистване на системата за охлаждане

Системата за охлаждане поддържа ниска температурата на двигателя. Системата за охлаждане включва охладителните ребра на

цилиндъра, капака на цилиндъра и смукателния въздухопровод през картера.

ВНИМАНИЕ: Смукателният

въздухопровод между резервоара за гориво и картера лесно може да се блокира от листа. Почистете изцяло смукателния въздухопровод.

1. Почиствайте с четка системата за охлаждане ежеседмично или по-често, ако е необходимо.

2. Уверете се, че системата за охлаждане не е замърсена или запушена.

За проверка на запалителната свещ

ВНИМАНИЕ: Използвайте винаги запалителните свещи от препоръчания вид. Използването на запалителна свещ от неправилен тип може да повреди продукта.

- Проверете запалителната свещ, ако двигателят е с понижена мощност, стартира трудно или работи неправомерно при обороти на празен ход.

- За да намалите опасността от попадане на нежелани материали върху електродите на запалителната свещ, следвайте тези инструкции:

а) Проверете дали оборотите на празния ход са правилно регулирани.

b) Уверете се, че горивната смес е правилна.

с) Уверете се, че въздушният филтър е чист.

- Ако запалителната свещ е замърсена, почистете я и проверете дали разстоянието между електродите е правилно, направете справка с Технически данни на страница 143.

• Сменете запалителната свещ, ако е необходимо.

Почистване на въздушния филтър

Почиствайте редовно въздушния филтър от замърсявания и прах. Това предотвратява неизправности на карбуратора, проблеми при стартиране, загуба на мощност на двигателя, износване на части на двигателя и по-голям от обичайния разход на гориво.

1. Махнете капака на въздушния филтър (А).
   2.Извадете филтъра (В) от рамата на филтъра.

1. Почистете филтъра с топла сапунена вода.

Забележка: Въздушен филтър, който е използван дълго време, не може да се изчисти напълно. Сменяйте редовно въздушния филтър и винаги сменяйте дефектните въздушни филтри.

1. Уверете се, че филтърът е сух.
2. Нанесете масло върху въздушния филтър. Вижте За да нанесете масло върху порестия въздушен филтър на страница 140
3. Почистете вътрешната повърхност на капака на въздушния филтър. Използвайте сгъстен въздух или четка.

За да нанесете масло върху порестия въздушен филтър

ВНИМАНИЕ: Винаги използвайте специално масло за въздушен филтър на Husqvarna. Не използвайте други типове масла.

ПРЕДУПРЕЖДЕНИЕ: Сложете защитни ръкавици. Маслото за въздушния филтър може да причини раздразнение на кожата.

1. Поставете порестия въздушен филтър в найлонова торбичка.

2. Поставете маслото в найлоновата торбичка.

3. Разтрийте найлоновата торбичка, за да разнесете маслото равномерно върху порестия въздушен филтър.

4. Отстранете излишното масло от порестия въздушен филтър, докато е в найлоновата торбичка.

За смазване на корпуса на скоростната кутия

• Използвайте специална грес Husqvarna. Говорете с Вашия дистрибутор по обслужването за повече информация относно препоръчителна грес.
• Добавете греста през смазочния нипел.

ВНИМАНИЕ: Не пълнете до горе корпуса на скоростната кутия.

За почистване и смазване на ножовете

1. Почистете резците от нежелани материали преди и след използване на Вашия продукт.
2. Смажете резците преди дълги периоди на съхранение.

Забележка: Обърнете се към Вашия сервизен търговец за повече информация относно препоръчителните почистващи препарати и смазки.

За проверка на ножовете

1. Отстранете капачката от корпуса на скоростната кутия.
2. Уверете се, че остrietата се движат свободно. Поставете комбинирания гаечен ключ в корпуса на скоростната кутия и завъртете по часовниковата стрелка и обратно на часовниковата стрелка.

1. Проверете ръбовете на остrietата за повреди и деформация.
2. Използвайте пила за отстраняване на неравности върху остриетата.

Отстраняване на проблеми

Отстраняване на проблеми

Двигателят не се стартира
Проблем Възможна причина	Препоръчителна стъпка
Зъбци на стартера Зъбците	на стартера не могат да се движат свободно.	Регулирайте или сменете зъбците на стартера.
		Почистете около зъбците на стартера.
		Обърнете се към одобрен сервизен търговец.
Резервоар за гориво Неправилен тип гориво. Източете		го и използвайте правилно гориво.
Карбуратор Неправилни обороти на празния ход.		Регулирайте оборотите на празния ход.
Без искра Запалителната свещ е за-мърсена или влажна.		Уверете се, че запалителната свещ е суха и чиста.
		Неправилно разстояние между електродите.
Запалителна свещ Запалителната свещ е разхлабена.		Затегнете запалителната свещ.

Двигателят стартира, но спира отново
Проблем Възможна причина	Препоръчителна стъпка
Резервоар за гориво Неправилен тип гориво. Източете		го и използвайте правилно гориво.
Карбуратор Неправилни обороти на празния ход.		Регулирайте оборотите на празния ход. Вижте Регулиране на оборотите на празния ход на страница 139 Обърнете се към Вашия сервизен търговец, ако е необходимо.
Въздушен филтър Запушен въздушен фил-тър.		Почистете въздушния филтър.

Нож
Проблем Възможни причини	Препоръчителна стъпка
Резецът се движи бавно или не се движи.	Резецът е блокиран или повреден.	Почистете резците от нежелани материали. ВижтеЗа почистване и смазване на ножовете на страница 141. Отстранете неравностите по резеца, направете справка сЗа проверка на ножовете на страница 141.Подменете ножа, ако е повреден.
Резецът не реже с лекота.	Резецът не е остър или е повреден.	Заточете резеца, направете справка сЗа проверка на ножовете на страница 141. Подменете ножа, ако е повреден.
Резецът се нагорещява. Има триене между резци-те.		Отстранете неравностите по резеца и го смажете.ВижтеЗа почистване и смазване на ножовете на страница 141.

Транспортиране, съхранение и изхвърляне

Транспорт и съхранение

• Винаги оставяйте продукта да се охлади преди съхранение.
• При съхранението и транспортирането на продукта и горивото се уверете, че няма течове или изпарения. Искри или открит огън, например от електрически уреди или котли може да възникне пожар.
• Винаги използвайте одобрени контейнери за съхранение и транспортиране на гориво.

• Изпразнете горивото преди транспортиране или преди дългосрочно съхранение. Изхвърлете горивото на подходящо за целта място.

• Закрепете защитата при транспортиране по време на транспортиране и съхранение.

• Отстранете лулата на запалителната свещ от запалителната свещ.
• Закрепете продукта преди транспортиране. Уверете се, че не може да се движи.
• Почистете и извършете обслужване на продукта преди съхранение за дълъг период.

Технически данни

Технически данни

	322HD60
Двигател
Обем на цилиндъра, cm ^3	21,7
Обороти на празния ход, об/мин 2900
Препоръчителни макс. обороти, об/мин 9000
Максимална мощност на двигателя, в съответствие с ISO 8893, kW/hp @ об/мин	0,6/0,8 при 7800
Заглушител на катализатора Да
Запалителна система
Запалителна свещ HQT-4 672201
Разстояние между електродите, mm 0,5
Гориво
Вместимост на резервоара за гориво, l/cm ^3	0,3/300
Тегло
Без гориво, kg 5,2
Шумови емисии ^25
Ниво на звуковата мощност, измерена dB(A) 100
Ниво на звуковата мощност, гарантирана [LWA dB(A)] 101
Нива на шума ^26
Еквивалентно ниво на шума при ухото на оператора, измерено по EN ISO 22868, dB(A)	92
Нива на вибрациите ^27
Еквивалентни нива на вибрации ( a_hv,eq ) в ръкохватките, измерени съгласно EN ISO 22867, m/s ^2 :
Предна/задна, mm/s ^2	4,4/4,3
Ножове
Тип Двустранен
Ширина на рязане, mm 600
Скорост на рязане, срез/мин 4400

Декларация за съответствие на ЕО

Декларация за съответствие на ЕС

Ние, Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone], декларираме на своя собствена отговорност, че продуктът:

Описание Ножици за	кастрене на жив плет
Марка Husqvarna
Тип/модел 322HD60
Идентификация Серийни номера от 2022 г. и след това

отговаря напълно на следните директиви и регламенти на ЕС:

Регламент Описание
2006/42/EO "относно	машините"
2014/30/EC "относно	електромагнитната съвместимост"
2000/14/EO "относно	шумовите емисии в околната среда"
2011/65/EC "по отношение на ограничението за използване на определени опасни вещества в електрическо и електронно оборудване"

и че следните стандарти и/или технически характеристики са приложени;

Приложени са следните стандарти:

EN ISO 12100:2010, EN ISO 10517:2019, EN IEC 63000:2018, EN ISO 14982:2009

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden извърши доброволно изпитване на типа от името на Husqvarna AB. Номер на сертификат: SEC/10/2280

За информация относно шумови емисии направете справка с Технически данни на страница 143.

Huskvarna, 2022-05-09

Стефан Холмберг, директор по развойна дейност, управление на технологиите, Husqvarna AB

Отговорен за техническата документация

Sisukord

Sissejuhatus.... 146

Ohutus....147

Töö....152

Hooldamine....154

Veaotsing....157

Transportimine, hoiulepanek ja utiliseerimine....158

Tehnilised andmed.... 159
