TPS 14000 S Combi - Pump METABO - Tasuta kasutusjuhend

Toote tüüp	Puhas- ja reovee sukelpump
Mark	Metabo
Mudel	TPS 14000 S Combi
Õige kasutus	Nõrgestamine majas ja aias, aedade ja muruplatside niisutamine, mahutite, tiikide, basseinide, drenaažikaevude või üleujutatud ruumide pumpamine
Lubatud vedelikud	Puhas vesi ja reovesi, kus hõljuvate osakeste osakaal ≤ 5%
Vedeliku maksimaalne temperatuur	35°C
Põrandapind ruumis	Umbes 50 cm x 50 cm
Toitekaabli pikkus	Täpsustamata (kaabel pistikuga)
Ujuklüliti	Jah, reguleeritav sisse- ja väljalülituspunktide jaoks
Imivõre	Reguleeritav kõrgesse (tasane imemine) ja madalasse (automaatne) asendisse
Surmaühendus	Nurkühendusdetaili ja mitmeadapteriga (mitme läbimõõduga)
Käepide / rippumisaas	Jah, transportimiseks ja riputamiseks
Soojuskaitse	Sisseehitatud termolüliti ülekuumenemise vastu
Elektriline kaitse	Nõutud rikkevoolukaitse (RCD) 30 mA
Töörežiimid	Automaatne (ujukiga) ja manuaalne (tasane imemine)
Regulaarne hooldus	Loputage puhta veega, puhastage imivõre, hoida külmumise eest kaitstult
Remont	Usaldage eranditult kvalifitseeritud elektrikule või Metabo teenindusse
Kõrvaldamine	Ärge visake olmejäätmetesse, ringlussevõtt vastavalt elektroonikaromude direktiivile

Korduma kippuvad küsimused - TPS 14000 S Combi METABO

Milliseid vedelikke saan pumbata Metabo TPS 14000 S Combiga?

See pump on mõeldud puhta ja reovee jaoks. Reovesi ei tohi sisaldada rohkem kui 5% hõljuvaid osakesi. Ärge kasutage joogivee, fekaalide, tuleohtlike, agressiivsete vedelike ega temperatuuril üle 35°C puhul.

Kuidas reguleerida ujuklülitit sisse/välja lülitustasemete muutmiseks?

Saate muuta ujuklüliti kaabli asendit kaablihoidikus. Lühike kaabel toob sisse- ja väljalülituspunktid lähemale; pikk kaabel eemaldab need. Veenduge, et lüliti saab alati vabalt liikuda.

Mida teha, kui pump ei käivitu?

Kontrollige esmalt võrgu pinget, kaablit, pistikut ja kaitset. Veenduge, et ujuklülitil on piisavalt ruumi liikumiseks. Kui mootor on ülekuumenenud, võib termokaitselüliti olla rakendunud; laske jahtuda. Kui miski ei tööta, võtke ühendust Metabo teenindusega.

Kuidas puhastada imivõret?

Ühendage pump lahti. Keerake lahti lukustuskruvid (32), eemaldage imivõre (33) pumba jalast (31). Puhastage mõlemad osad harja ja nõudepesuvahendiga. Pange vastupidises järjekorras tagasi.

Kas ma saan kasutada pumpa manuaalrežiimis (tasane imemine)?

Jah, et imeda vett madala kõrguseni. Asetage imivõre kõrgesse asendisse ja lülitage MAN-asendisse. Tähelepanu: seda režiimi tohib kasutada ainult lühiajaliselt, sest pump võib ilma vedeliku jahutuseta üle kuumeneda. Jälgige seda.

Mis on maksimaalne sukeldumissügavus?

Juhend ei täpsusta täpset väärtust. Palun vaadake seadmega kaasas olevaid tehnilisi andmeid või võtke ühendust Metaboga. Üldiselt taluvad sarnased pumbad sukeldumist 5–10 m.

Kuidas hoida pumpa talvel?

Külm võib pumba hävitada, kuna see sisaldab alati vett. Võtke see lahti ja hoidke külmumise eest kaitstult. Loputage enne hoiulepanekut puhta veega.

Pump teeb müra või ei ime korralikult, mida teha?

Kontrollige, et tõstekõrgus pole liiga suur (vt tehnilisi andmeid). Veenduge, et surutoru pole paindunud ja on tihe. Puhastage pump võõrkehade eest. Kui see imeb õhku, sukeldage see kaldus asendis, et vältida õhupadja teket.

Kas ma saan pumpa ise parandada?

Ei, parandustöid peab tegema kvalifitseeritud elektrik või Metabo teenindus. Iga volitamata remont kujutab endast elektrilöögi ohtu ja tühistab garantii.

Millised tarvikud on pumbaga kaasas?

Pump tarnitakse koos käepideme, mitmeadapteriga surmaühenduse jaoks, nurkühendusdetaili ja toitekaabliga pistikuga. Täielik juhend on allalaadimiseks saadaval.

KASUTUSJUHEND TPS 14000 S Combi METABO

Kinnitame ainuvastutajatena, see sukelpump, mida idenditakse tuubi ja seerianumbri *1) kaudu, vastab koigile direktiivide *2) ja normide *3) asjassepuutuvatele sataete. Tehniline dokumentatssoon *4)-vaadake altpoolt.

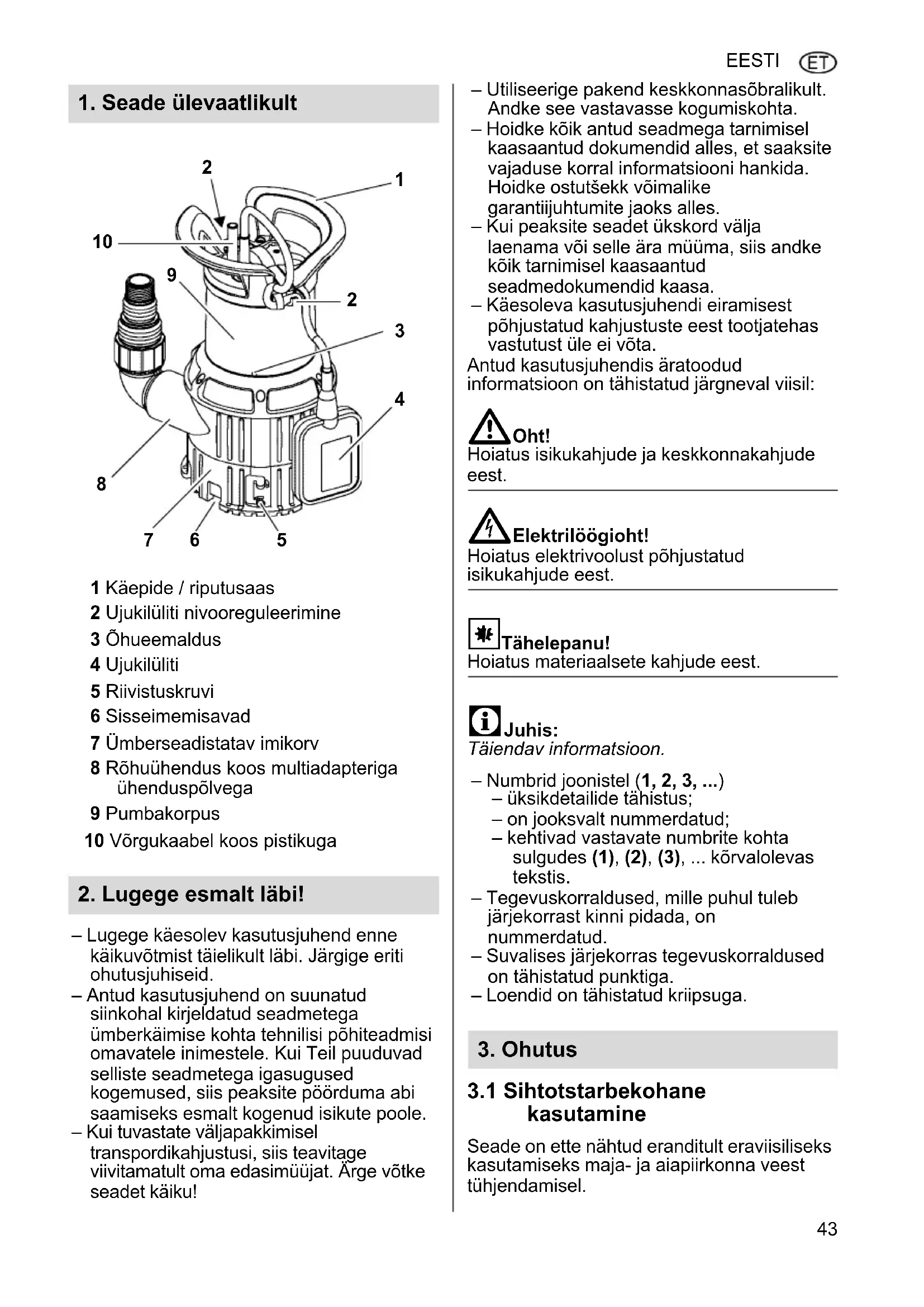

1. Seade ülevaatlikult

1 Käepide / riputusaas
2 Ujukiluliti nivooreguleerimine
3 Ohueemaldus
4 Ujukiluliti
5 Riivistuskruvi
6 Sisseimemisavad
7 Ümberseadistatav imikov
8 Röhuühendus koos multiadapteriga ühenduspólvega
9 Pumbakorpus
10 Vorgukaabel koos pistikuga

2. Lugege esmalt labi!

Lugege käesolev kasutusjuhend enne käikuvötmist täielikult labi. Järgige eriti ohutusjuhiseid.
- Antud kasutusjuhend on suunatud siinkohal kirjeldatud seadmetega umberkämise kohta tehnilisi pöhiteadmisi omavatele inimestele. Kui Teil puuduvad selliste seadmetega igasugused kogemused, siis peaksite poorduma abi saamiseks esmalt kogenud isikute poole.
-Kui tuvastate valjapakkimisel.
transportdikahjustusi, siis teavitage viivitamatult om edasimuujat. Arge voite seadet kaiku!

• Utiliseerige pakend keskkonnasobralikult. Andke see vastavasse kogumiskohta.
• Hoidke kõik antud seadmega tarnimisel kaasaantud dokumendid alles, et saaksite vajaduse korral informatsiooni hankida. Hoidke ostutsekk voimalike garantijuhtumite jaoks alles.
• Kui peaksite seadet üskkord valja laenama voi selle ara muuma, siis andke koki tarnimisel kaasaantud seadmedokumendid kaasa.
• Käesoleva kasutusjuhendi eiramisest pohjustatud kahjustuste eest tootjatehas vastutust üle ei vōta.

Antud kasutusjuhendis aratoodud informatsoon on tahistatud jargneval viisil:

Oht!

Hoiatus isikukahjude ja keskkonnakahjude eest.

Elektrilögioht!

Hoiatus elektrivoolust pōhjustatud isikukahjude eest.

Tähelepanu!

Hoiatus materiaisete kahjude eest.

Juhis:

Täiendav informatsoon.

• Numbrid joonistel (1, 2, 3, ...)

-üksikdetailed tähistus;
-on jooksvalt nummerdatud;
- kehtivad vastavate numbrite kohta sulgudes (1), (2), (3), ... körvalolevas tekstis.

• Tegevuskorraldused, mille puhul tuleb järjekorrast kinni pidada, on nummerdatud.
• Suvalises järjekorras tegevuskorraldused on tähistatud punktiga.
• Loendid on tāhistatud kriipsuga.

3. Ohutus

3.1 Sihtotstarbekohane kasutamine

Seade on ette nähtud eranditult eraviisiliseks kasutamiseks maja- ja aiapiirkonna veest tuhjendamisel.

ET

EESTI

Lubatud pumbatav vedelik: puhas voi must vesi

• Holjuvainete osakaal ei tohi ületada mustas vees 5% .
  Tahkeainete osakaal ei tohi ületada mustas vees tehnilistes andmetes aratoodud maksimaalset teralisust. Igasugune muul viisil kasutamine kehtib kui sihtotstarbevastane ja lubamatu.

Tüdupilised kasutusvaldkonnad

• Mahutite, veebasseinide, ujumisbasseinide, settešahtide vovi üleujutatud ruumide tuhjakspumpamine.
  Aedade ja murupindade kastmine.

Siftotstarbevastane kasutamine

Seade ei ole ette nähtud

• Vedelike pumpamiseks temperatuuriga >35^
• Joogiveega varustamiseks või toiduainete pumpamiseks.
• Soolase vee pumpamiseks.
• Plahvatusohtlike, põlevate, agressiivsete või terviseohtlike ainete pumpamiseks, nagu nt. fekaalid.
  -ärialaseks voi toostuslikuks kasutamiseks.
• Kestevringlus (tiik).

Inimesed (kaasa arvatud lapsed ja noored) ei tohi seadet kasutada, kui nad

• on piiratud kehaliste ja/voi vaimsete voimetega,
  -on piiratud meeltetajuga,
• omavad seadmega ümberkämise kohta ebapiisavaid kogemusi ja/voi teadmisi, voi
• pole kasutusjuhendit lugenud ning sellest aru saanud.

Sijtotstarbevastasesst kasutamisest
pöhjustatud kahjustuste eest tootjatehas
vastutust üle ei vōta.

Siftotstarbevastasel kasutamisel, seadmel muudatuste tegemisel voi tootjatehase polt kontrollmata ning heaks kiitmata detailide kasutamisel voivad tekkida ettenagematud kahjud!

3.2 Üldised ohutusjuhised

• Järgige antidseadme kasutamisel inimesto ohustamise voi materiaalsete kahjude välistamiseks alljärgnevoid ohutusjuhiseid.
• Järgige sukelpumpade kohta kehtivaid seadusega sātestatud direktive vōi onnetuste vältimise eeskirju.
• Pidage seadet ujumisbasseinides voi aiatiikides ning nende kaitsepiirkonnas kasutades kinni DIN VDE 0100 -702, -738

nouetest. Järgige lisaks sellev vajadusel ka kohalikke eeskirju.
- Seade tuleb kaitsta rikkevooolululitiga (RCD), mille moedetud rikkevool on maksimaalselt 30mA .

! Üldine oht!

Arge kaitage seadet, kui inimesed puutuvad
pumatava vedelikuga kokku (nt.
ujumisbasseinis voi aiatiigis)!

Sukelpumpade kaitamisel valitsevad
pöhimotteliselt alljargnevalt aratoodud
jaakohud – neid pole voimalik ka
ohutusmeetmetega taiilikult korvaldada.

! Oht ümbrusmõjude tõttu!

Arge kasutage seadet plahvatusohtlikes ruumides ega põvate vedelike voi gaaside laheduses!

Kui halbade rohutingimuste voi defektse rohululiti totu ei saavutata rohululitil ettenahtud valjalulitusrohku, siis voib vesi seadme sisemuses internse ringluse toimel kuumeneda.

Seetottu voivad seadmel ja
ühendustorustikel tekkida kahjustused ning
ebatihedused, mille kaudu esineb kuuma
vee valjatungimise voimalus. Póletusoht!

• Käitage seadet suletud rohutorustiku vastu max 5 minutit.
• Uhendage seade vooluvorgust lahti ja laske maha jahtuda. Laske susteem enne uesti toössevötmist oskuspersonalil laitmatu talitluse suhtes üle kontrollida.

Oht elektrivoolu tottu!

Argehaarakevorgupistikmargadekategakinn！Tommakevorgupistikalativajpistikust,mittekaablisthoides.

Uhendust tohib teostada ainult
kaitsekontakt-pistikupesadega, mis on
asjatundlikult installeeritud, maandatud ning
ule kontrollitud. Vorgupinge ja kaitse peavad
vastama tehnilistele andmetele.

Tostke seadet üles ja transportige seda alati käepidemest, mitte kunagi uhenduskaablist ega rohuvoolikust.

Pikenduskaablid peavad olempiisava sooneristloikega. Kaablitrumlid peavad olemataielikult lahti keritud. Arge murdke vorgukaablit ja pikenduskaablit kahekorra, arge tirige ega soitke ul; kaitske teravate servade, oli ja kuumuse eest. Vedage pikenduskaabel nii, et sel poleks voimalik pumbatavasse vedelikku sattuda. Tommake enne seadme kallal tootamist vorgupistik valja.

Elektrilögioht seadme puuduste tottu!

Kontrollige seade, eriti vorgu- ja pikenduskaabel, vorgupistik ning ujkiluliti, enne igakordset käikuvötmist voimalike kahjustuste suhtes üle. Eluohtlik elektrilöogi tottu!

Arge remontige seadet ise! Asjatundmatu remontimise korral valitseb oht, et vedelik tungib seadme elektrpiirkonda.

!Tähelepanu!

Vältimaks seadme riketest ja puudustest tingitud veekahjustusi nagu nt üleujutused ruumides:

• Planeerige sobivad kaitsemeetmed, nt: - alarmiseadis voi -jarevalvega kogumisbassein.
  Tootja ei vastuta voimalike kahjude eest, mis on pohjustatud:
  -seadme mitte sihtotstarbekohasest kasutamisest;
  -seadme kestevreziimilulekoormamisest;
• seadme mitte külmumiskindlast kaitamisest ja sailitamisest;
• seadmel omavoliliste muudatuste labiviimisest; Elektriseadmete remonti tohib teostada uksnes elektrispetsialist!
• tootja poolt kontrollimata ja heakskiitmata varuosade kasutamisest;
• ebasobiva installatsioonimaterjali (armatuurid, uhendustorustikud jne) kasutamisest.

Sobiv installatsionimaterial:
- rohukindel (vahemalt 10 bar)
-soojuskindel (vahemalt 100^)

4. Montaaž ja paigaldamine

4.1 Käepideme / riputusaasa monteerimine

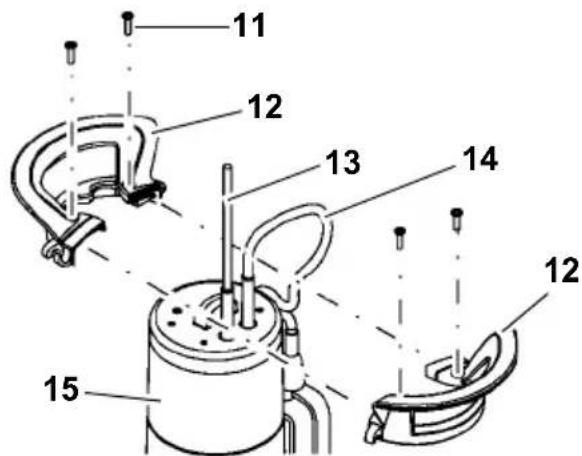

1. Pange kaks käepidemepoolt (12) nagu joonisel kujutatud kokku. Seejuures suunake vorgukaabel (13) ja ujkululiti kaabel (14) ülespoole valja.
2. Uhendage käepidemepooled (12). Jalgige, et käepidemepoolte juhikud teineteisega haarduks.
3. Kruvige käepide nelja kruviga (11)
   seadmekorpuse (15) külge kinni.
   Kasutage üksnes kaasapandud kruvisid.

4.2 Röhutorustiku külgeühendamine

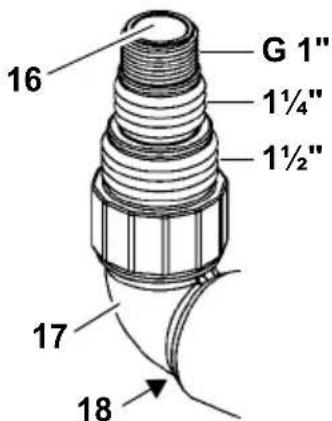

1. Valitud rohutorustiku suurima voimaliku
   lābimōodu korral:
   Löigake lühem ühendusotsak
   multiadapterilt (16) maha.

i Juhis

Parim pumpamisvoimsus saavutatakse rohutorustiku suurima labimodu valimisel.
2. Kruvige multiadapter (16) ühenduspõve (17) külge.

ET

EESTI

1. Kruvige ühenduspolykoos multiadapteriga rohuuhendusse (18).
2. Lükake rohutorustik multiadapteri (16) peale ja kinnitage voolikuklambriga.

4.3 Ujukiluliti kaabli kinnitamine

1

Juhised

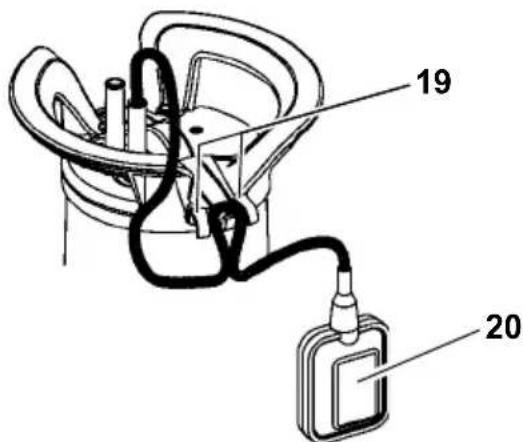

Kinnitage ujukikaabel nii, et kaablihoidiku ja ujkiluliti vahekaugus on min. 100 mm.

Moodustage ujukiluliti kaabliga aas. Asetage aas nagu joonisel kujutatud kaablihoidiku keskmise pingutuskonksu (20) kulge ja suunake ujukiluliti kaabel molema valimise pingutuskonksu (19) alla.

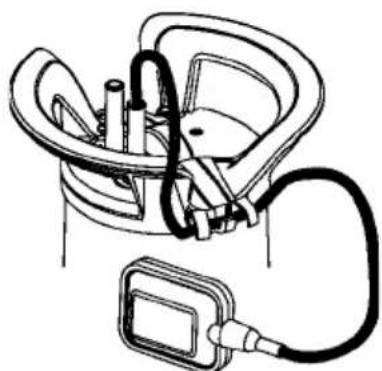

Alljargnev joonis naitab kinnitatud ujkiluliti kaabit:

#

Tähelepanu!

Ujukiluliti kaabel voib kahjustada saada. Arge tommake kunagi ujukiluliti kaablist, et kaablihoidiku asendit muuta! Toimige ujukiluliti kaabli vabastamiseks sammude vastupidises järjekorras.

4.4 Paigaldusjuhised

• Ruumitarve u. 50~cm× 50~cm
  Ujukiluliti peab saama laitmatu talitlusfunktsiooni tagamiseks vabalt liikuda.
• Sukeldage seadet vee alla maksimaalselt tehnilistes andmetes nimetatud toösukeldussugavusele.
• Paigaldage pump nii, et võörkehad e i saaks sisseimemisava blokeerida.

Vajadusel asetage pump aluse peale.
Jalgige pumba stabilset seisuasendit.

#

Elektrilögioht lahtiuhendatud, lite tottu!

Arge tõstke seadet üles ega transportige kaablitest voi rohuvoolikust hoides! Kaabel ja rohuvoolik ei ole ette næhtud seadme kaalust pöhjustatud tombekoormust taluma.

4.5 Seadme paigaldamine

1. Sukeldage pump kergelt viltuses asendis pumbatavasse vedelikku, et akuljel ei moodustuks ohupolstrit. Sellega oleks sisseimemine takistatud. Kui pump on sisse sukeldunud, siis voib selle koheselt jalle pusti keerata.
2. Laske pump vedelikumahuti pöhja. Kasutage allalaskmiseks stabiilset noori, mille kinnitate pumba riputusaasa kulge. Pumpa saab kaitada ka noori kuljes holjuvas seisundis.
3. Uuesti käikuvötmisel tuleb jälgida, et pumpamistorustik oleks täielikult tuhjendatud. Selleks eemaldage vajadusel pumbast öhk.

5. Käitamine

5.1 Sisse- ja valjalulitamine

1. Ühendage seade vörku.
2. Seadke vorgupistikul olev luliti AUTO peale (vt. ka peatukki "Automaatreziim").

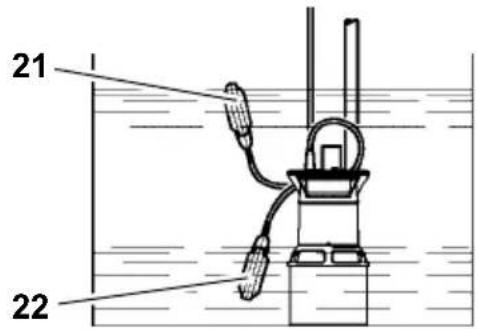

Seadet lulitatakse ujkiluliti poolt automaatelt sisse (21) ja valja (22). Lulitushek soltub veetasement.

Pumba sisse- ja valjalulitushetke umberseadistamine

Kaablihoidikus oleva ujukiluliti kaabli asendit on voimalik muuta. Selga seadistatakse pumba sisse- ja valjalulitushetke vahekaugus umber:

• Ujukiluliti "luhikese kaabli" kuljes: Sisselulitushetk ja valjalulitushetk on vaga lahestikku.
  -Ujukiluliti "pika kaabli" kuljes: Sisselulitushetk ja valjalulitushetk on teineiteisest kaugel.

Tähelepanu!

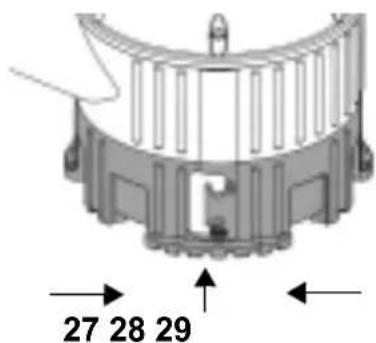

lmikorvi seadmine asendisse "ülal" (ainult puhta vee pumpamiseks)

Vabastage imikorv paremale keerates sukustusest (27), seadistage ülespoole umber (28) ja sukustage vasakule keerates uuesti (29).

• Seadke vorgupistikul olev luliti MAN peale (30).

Materiaalne kahju voimalik seadme kuivtötamise tottu!

Seade vōib üle kuumeneda ning kahjustada saada, sest madalāraimu korral puudub pumbatava keskkonna poolne jahutusfunktsioon. Termolūliti reageerib.

• Madalāraimu ainult luhikest aega.
• Valvake madalāraimu ajal seadet.

Oht seadmel esinevate rikete tottu!

Välistage sobivate meetmetega, et seadmel tekki cate rikete korral ei tekiks ruumides üleujutusest pohjustatud jargkahjusid. Seda saab tagada naiteks alarmseadme voi reservpumba installeerimisega.

Oht!

Arge laske pumbal suletud pumbatorustiku korral tootada.

6. Seadme hooldamine

Oht!

Tömmake enne igasuguseid hooldamisja puhastustöid vorgupistik valja.

Edasisi hooldus- voi remonditoid, kui kaesolevas peatukis kirjeldatud, tohivad teostada uksnes spetsialistid.

6.1 Regulaarne hooldamine

Seadme kestva ning laitmatu talitlemise tagamiseks on vajalik regulaarne hooldamine. See kehtib ka siis, kui seadet pikema aja valtel sisse ei lulitata (nt. setteshahtides kaitades).

Seadme puhastamine

1. Loputage pump puhta veega ara.
   Eemaldage tugev mustus nagu nt.
   vetikasadestised harja ja
   noudepesuvahendiga.
2. Pumba sisemiseks loputamiseks: Sukeldage pump puhta veega mahutisse ja lulitage hetkeks sisse.

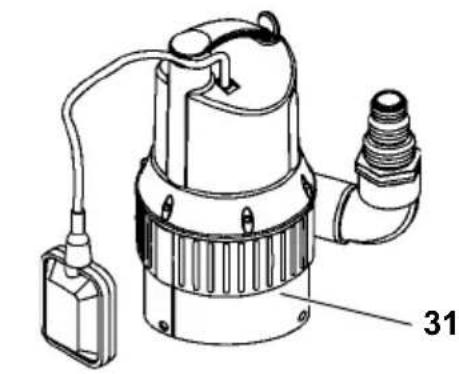

3. Imikorvi puhastamine:

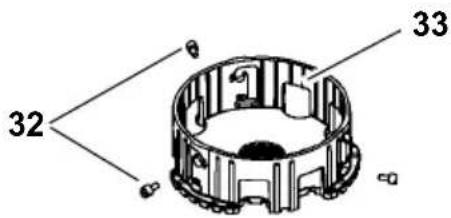

4. Keerake riivistuskruvid (32) valja.
   Tömmake imikorv (33) pumbajalamilt (31) maha.
5. Puhastage imikorv ja pumbajalam.
   Lukake imikov (33) tagasi pumbajalami (31) peale ning fikseerige riivistuskruvidega (32).

6.2 Seadme hoiustamine

Tähelepanu!

Külmumine rikub seadme ja tarvikud, sest need sisaldavad alati vett!

Külmumisohu korral eemaldage seade ja hoiustage seda kulma eest kaitstult.

7. Probleemid ja rikked

Oht!

Enne igasuguseid toid seadmel:

Tömmake vorgupistikväla.

7.1 Rikkeotsing

Pump ei toöta:

Vorgupinge puudub.

• Kontrollige kaablit, pistikut, pistikupesa ja kaitset.

• Liiga modal vorgupinge.

• Kasutage piisava sooneristloikega pikenduskaablit.

• Mooter üle kuumenenud, mootorikaitse rakendunud.

• Körvaldage ülekuumenemise pöhjus (pump võörkehaga blokeeritud?).

• Peale mahajahumist lulitub seade iseseisvalt sisse tagasi.

Ujukiluliti ei lulita pumpa tousva veetaseme korral sisse.

Tehke kindlaks, et ujkululiti saab piisaval märal liikuda. Kui seade ei luliti ujkululiti piisavast liikumisvabadusest hoolimata sisse:

Saatke seade omariigis meie esinduse teenindusse.

Mootor müriseb, ei käivitu:

• Tiivik võörkehaga blokeeritud.

• Puhastage tiivik.

Pump tootab, aga ei pumpa korralikult:

Pumpamiskorgus liiga suur.
- Järgige maksimaalset pumpamiskörgust (vt. "Tehnilised andmed").
Rohutorustik kahekorra murtud.
Vedage rohutorustik sirgelt.
Rohutorustik ebatihe.
- Tihendage rohutorustik āra, tommake keermesliited kinni.

• Tehke kindlaks, et on olemas piisav veetagavara.
• Võörkehad (puhastage seade).
• Manuaalne reziim ette seadistatud (madaläraimu).
• Hoidke pumpa vedelikku sukeldamisel viltu.

Pump tootab kestvalt:

Ujukiluliti ei saavuta alumist asendit.
- Tehke kindlaks, et ujkululi saab piisaval märal likuda.

8. Remont

Oht!

Elektritööristade remonditöid tohivad teostada üksnes elektrispetsialistid!

Remondivajadusega elektritööristad voite saata omarigis meie esinduse teenindusse.

Palun kirjeldage remonti saatmisel kindlaksmäraratud viga.

9. Utiliseerimine

Elektriseadmed ei kuulu
majapidamisprugi hulka.
Vastavalt kasutatud elektrija
elektroonikaseadmeid käsitlevale
Euroopa direktiivile 2002/96/Eü
tuleb kasutatud elektriseadmed

eraldi kokku koguda ning
keskkonnasobralikku taaskasutusse
suunata.

Kasutusest körvaldatud seadmete utiliseerimise kohta saate teavet kohalikust valla- vöi linnavalitsusest.

Seadme pakendmaterial on 100% ulatuses taaskasutatav.
