LIETOŠANAS INSTRUKCIJA TPS 14000 S Combi METABO

Iv Latviešu ATBILSTIBAS DEKLARACIJA

Mēs appliecinām ar pilnu atbildūb: Ḍs tais iegremdējamais suknis, kam ir noteikts tips un pieskirts sérijas numurs 1), atbilst visiem attiecgajiem direktivas noteikumiem 2) un standartiem 3). Tehniskā Dokumentacija pieejama 4) - skat. talak.

It Lietuviq ATITIKTIES DEKLARACIJA

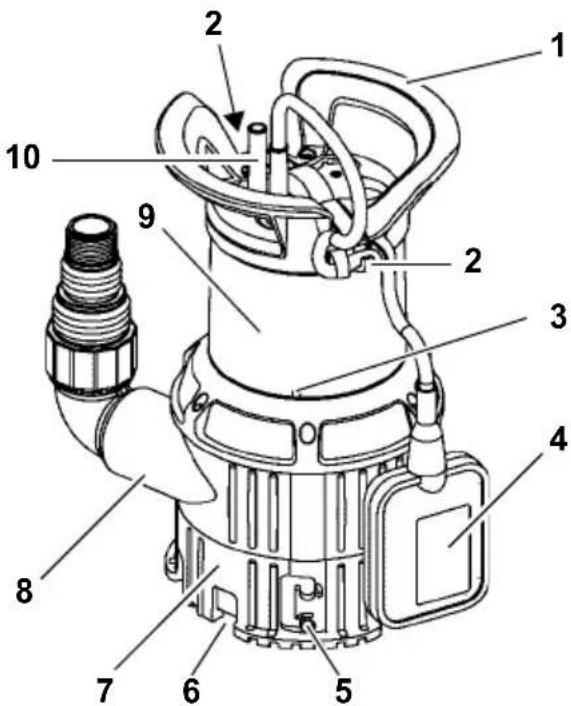

1. lekártas sastāvdaju pārskats

1 Rokturis / piekabināsanas cilpa

2 Pludinsledza limena regulators

3 Atgaisotajs

4 Pludinsledzis

5 Fiksacijas skrve

6 lesuksanas atveres

7 Reguljams sietfiltr

8 Spiediena pieslegums kopā ar lenka savienojumu un multiadapteru

9 Sūkna korpuss

10 Strāvas kabelis ar kontaktspraudni

2. Izlasit vispirms!

• Pirms iekartas ekspluatacijas saksanas izlasiet lidz galam so lietosanas instrukciju. Ipašu uzmanibu pieversiet drosibas noradijumiem.
• Si lietošanas instrukcija ir paredzeta personam ar pamatzināsanam tehnikas jomā, kuras izmanto iekārtas ar šeit aprakstītajām specifikacijām. Ja jums nav pieredzes šadu iekārtu lietošana, iesakām vispirms konsultēties ar pieredzējušām personām.
• Ja pec iekartas izpakosanas jus taja atklajat transportešanas laikā raduños bojajumus, nekavejoties informejiet par to

savu tirdzniecibas pärstavi. Nesaciet iekartas eksplaataciju!

Ludzam iepakojumuutilizet videi nekaitig a
veidā. Nododiet to pārsträdei atbilstoša
sādu iekartu pienemšanas punktā.
- Uzglabajiet visus kopar so iekartupiegadatos dokumentus, lai vajadzibas gadijumajus tajos varetu atrast nepiecesamo informaciju. Uzglabajiet pirkuma ceku gadijumiem, ja jums rastos nepiecesamiba izmantot garantijas pakalpojumus.
- Ja jus iekartu iznomajat vai pardodat, nododiet lietotaja ricibā visus piegades komplekta ieklautos iekartas dokumentus.
- Par bojajumiem, kuri radusies sis lietošanas instrukcijas neieverošanas rezultāta, razotājs atbildūb unuznemes.

Sajā lietošanas instrukcija ietvertā informacija var but izcelta, izmantojot šadas norādes:

Bistami!

Bridina par miesas bojajumu guşanas un kaitejuma nodarişanas risku apkartejai videi.

Strāvas triecena risks!

Bridina par miesas bojajumu gusanas risku, saskaroties ar elektribu.

Uzmanibu!

Bridina par mantisku bojajumu gušanas risku.

Norāde:

Papildinoša informacija.

• Skaitji attelos (1, 2, 3, ...)

• apzime atseviskas iekartas dalas;
  -irpakartoti secigai numeracijai;

• attiecas uz atbilstošajiem skaitliem iekavās (1), (2), (3), ... turpat izvietotajā tekstā.

• Noradijumi par darbibam, kuras veicot ir jaievero noteikta seciba, ir numureti.

• Noradijumi par darbībām, kuras var veikt jebkādā secībā, ir izcelti ar punktu.
  -Uzskaitijumi ir izcelti ar svitrinu.

3. Drošība

3.1 Izmantošana atbilstoši noteikumiem

lekarta ir konstrueta izmantošanai vienigi privataja sfera udens atsuknešanai dzivojamajas telpas un darza.

Pielaujamais suknejamais skidrums: tirs vai netirs udens

• Suspendêto vielu daudzums netirajāūdenī nedríkst parsniegt 5% robežu.
  Cietvielu daudzums netiraja undei nedrikst parsniegt tehnisko parametru sadala noradito maksimalo graudu lielumu.

Jebkura cite izmantošana tiek uzskatīta par noteikumiem neatabilstosu un nav piēlaujama.

Tipiskas pielietojuma sferas

Tvertdens tilpu, peldbaseinu, drenazas bedru vai appludusu telpu izsuknešana.
- Därzu un zäläju apūdenošana.

Izmantošana neatbilstoši noteikumiem

lekarta nav paredzeta

• skidrumu suknešanai, kuru temperatura in >35^
• dzeramaūdens apgādei vai pārtikas produktu sūknešanai
• salsudens suknešanai
• eksplozivu, degosu, stipras iedarbibas vai cilveka veselibai bistamu vielu, ka arifekaliju suknešanai
• lietošanai komercialajā vai industriālajā sekctorā
  -darbibai nepartrauktas cirkulacijas rezimara (diik)

lekartu nedrikst izmantot tadas personas (ieskaitot bernus un jaunie'sus), kuram

• ir ierobežotas parvietošanas spejas un/vaigāgā atpalicība
• ir ierobežotas sensoriskās uztveres spejas
• ir nepietiekama pieredze un/vasinanasaras darba ar sada veida iekartu vai
• kuras nav izlasijusas un sapratušas lietošanas instrukcija ietverto informaciju Par bojajumiem, kuri radusies, izmantojot iekartu pretëji noteikumiem, ražotãjs atbildibu neuznemas.

Izmantojot iekartu preteji noteikumiem, izdarot taja izmainas vai izmantojot detalas, kuras nav pbaraudijis un izmantošanai akceptejis iekartas ražotajs, iekartavar rasties neparedzami bojajumi!

3.2 Bendrieji saugos nurodymai

4. Montaža un uzstādīsana

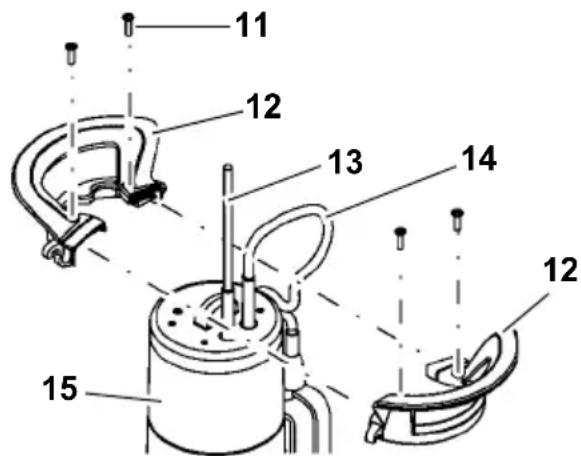

4.1 Roktura / piekabinăšanas cilpas montăža

1. Abas roktura puses (12) savienot, kā redzams attēla.
   Lai to izdaritu, stravas kabeli (13) un pludinsledza kabeli (14) virziena uz augsu izvadit ara.
2. Savienot (12) abas roktura puses.
   Pieversiet uzmanibu tam, lai abu roktura pušu vadotnes iebiditos viena otrā.
3. Rokturi ar Četram skruvēm (11) pieskrūvēt pie iekārta s korpusa (15). Izmantojiet tikai klāt pievienotās skruves.

4.2 Spiedvada pieslēgsana

1. Izvēloties lielako iespejamo spiedvada škērsgriezumu:

nogriezt mazako montažas uzliktni pie multiadaptera (16).

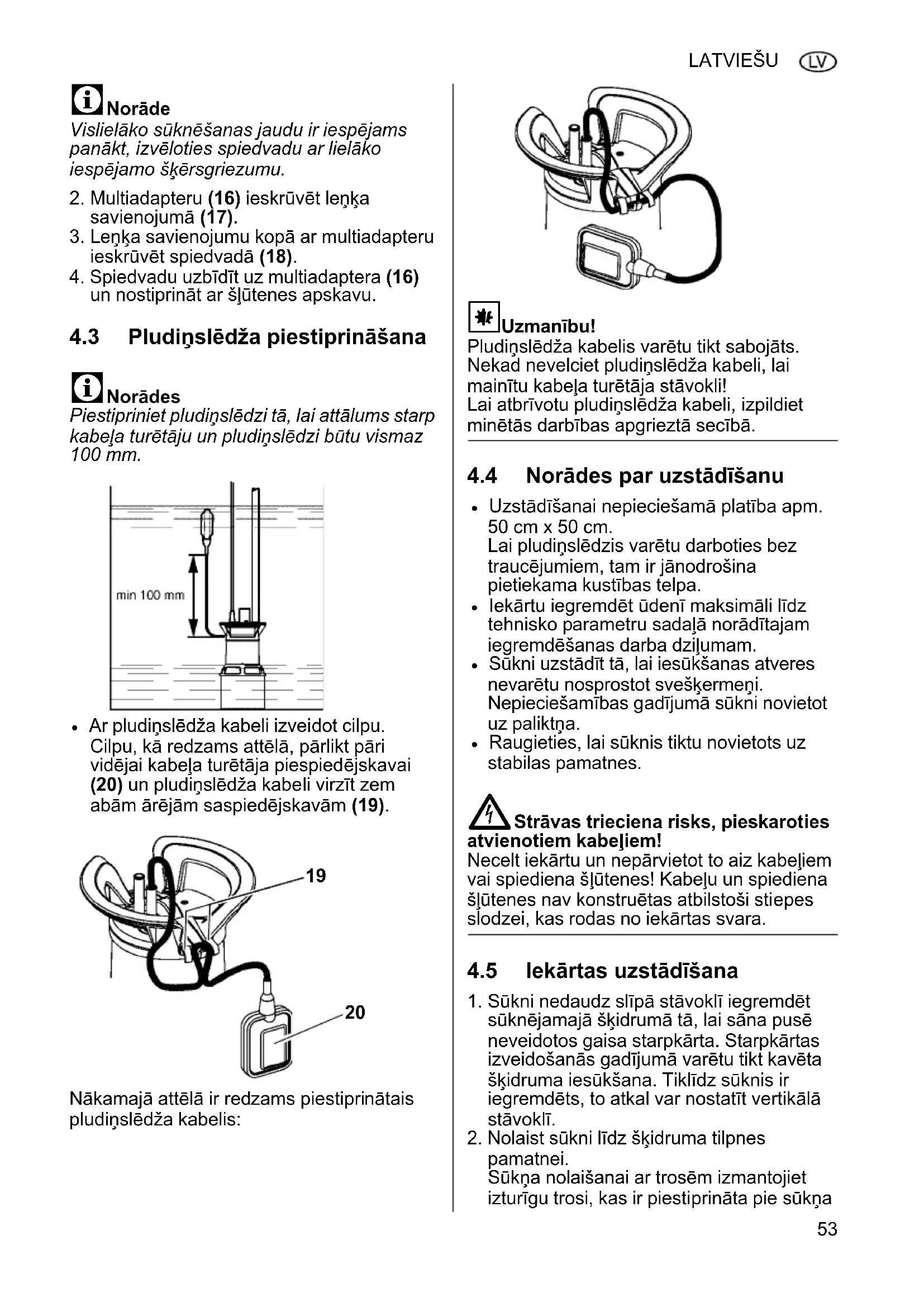

i Norāde

Vislielako suknešanas jaudu ir iespejams panakt, izveloties spiedvadu ar lielako iespejamo škèresgriezumu.

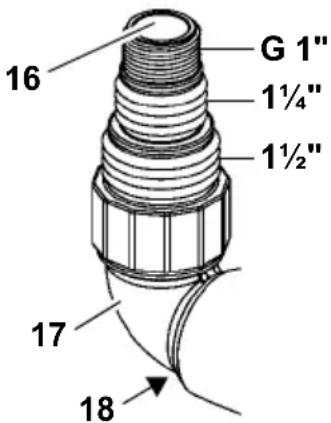

1. Multiadapteru (16) ieskruvet lenka savienojumā (17).
2. Lenka savienojumu kopā ar multiadapteru jeskrūvēt spiedvādā (18).
3. Spiedvadu uzbidiit uz multiadapterra (16) un nostiprinat ar slutenes apskavu.

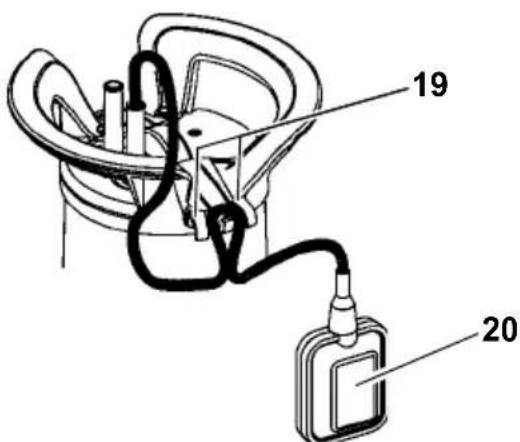

4.3 Pludinsledza piestiprinasana

i Norades

Piestipriniet pludinsledzi tā, lai attalums starp kabela turetaju un pludinsledzi butu vismaz 100 mm.

• Ar pludinsledza kabeli izveidot cilpu.
  Cilpu, kā redzams attelā, parlikt pari videjai kabela turetaja piespiedejskavai (20) un pludinsledza kabeli virzit zem abam ārejam saspiedejskavam (19).

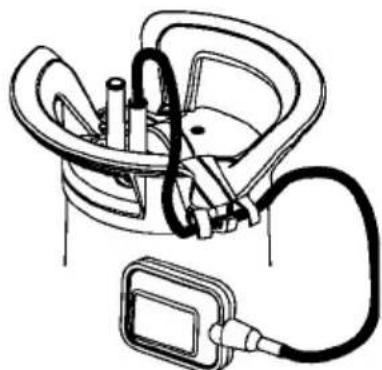

Nakamajā attelā ir redzams piestiprinātais pludinsledža kabelis:

Uzmanibu!

Pludinsledza kabelis varetu tikt sabojats.
Nekad nevelciet pludinsledza kabeli, lai mainitu kabela tutetaja stavokli!
Lai atrivotu pludinsledza kabeli, izpildiet minetas daribas apgriezta seciba.

Uzstadisanai nepiecesama platiba apm. 50 cm x 50 cm
Lai pludinsledzis varetu darboties bez
traucejumiem, tam ir janodrosina
pietiekama kustibas telpa.
- lekārtu iegremdetūdenī maksimali lidz tehnisko parametu sadajā norādītajam iegremdešanas darba dzilumam.
- Šukni uzstadīt tā, lái iesūkšanas atveres nevarētu nosprostot sveskermeni.
Nepiecesamibas gadijumā sukni novietot uz paliktna.
- Raugieties, lai sūknis tiktu novietots uz stabilas pamatnes.

Strāvas triecena risks, pieskaroties atvienotiem kabeljem!

Necelt iekartu un neparvietot to aiz kabeliem vai spiediena slutenes! Kabelu un spiedena slutenes nav konstruetas atbilstoš stiepeslodzei, kas rodas no iekartas svara.

4.5 lekártas uzstadíšana

1. Sūkni nedaudz slīpā stāvoklī eigremdet sūknejamajā skidrumā tā, lai sāna puse neveidotos gaisa starpkārtā. Starpkārtas izveidosanās gadijumā varētu tikt kaveta skidruma iesūksana. Tiklidz sūknis ir eigremdet's, to atkal var nostātī vertikāla stavoklī.
2. Nolaist sukni lidz skidruma tilpnes pamatnei. Sukna nolaisanai ar trosem izmantojiet izturigu trosi, kas ir piestiprinata pie sukna

piekabināsanas cilpas.

Sukni var darbinat ari iekarinatu trose bez saskares ar pamatni.

1. Atkartoti sakot sukna eksplaataciju, raudzities, lai sukneesanas caurulvads butu pilnibā iztuksots. Sim merkim sukni vajadzibas gadijumā atgaisot.

5. Eksplaatacija

5.1 leslegsana un izslegsana

1. Pieslęgt iekārtu pie elektrotíkla.
2. Slédzi pie tikla kontaktspraudna iestatit pozicijā AUTO (skatīt aī nodaju "Automātiskais darbības režims").

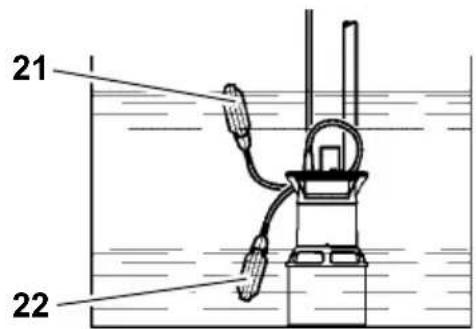

Pludinsledzis automatiski incie iekartas ieslegsanos (21) un izslegsanos (22). leslegsanas un izslegsanas laiks ir atkarigs no udens limena.

Sukna ieslegsanas un izslegsanas laika pärstatisana

Pludinsledza kabela novietojumu kabela turetaja ir iespejams mainit. Tadejadi tiek parrstatits intervals starp ieslegsanas un izslegsanas laiku:

• pludinsledzis pie "tsa kabela": intervals starp ieslegsanas un izslegsanas laiku in mazes
  pludinsledzis pie "garakabela": intervals starpieslegsanas un izslegsanas laiku in liels

Uzmanibu!

Pastav iespeja, ka iekarva var sakt darboties sausaja rezima (bez skidruma) un tadejadi tikt bojata.

Pludinsledzim vienmér ir jaatrodas tadapozicijā, kurā tas var kustéties uz augsu un uz leju, lai iekärtavaretu ieslegties un izslegties.

5.2 Automātiskais darbības režims

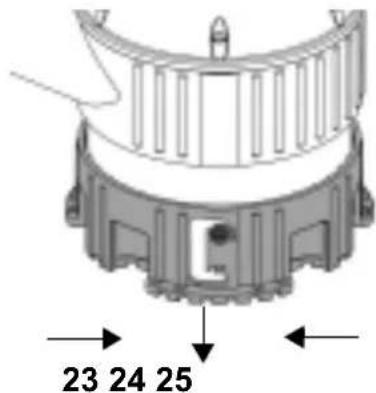

Sukna sietfiltru iestatit pozicija "Leja" (tira un netira udens suknešanai)

Griežot pa labi, atbrivot sietfiltru no fiksatoriem (23), pārstatīt uz leju (24) un atkalnofikset, griežot to pa kreisi (25).

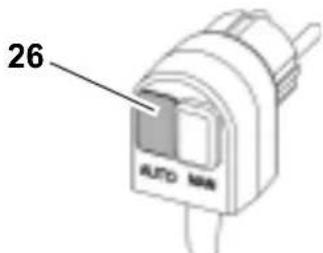

Slédzi pie tikla kontaktspraudna iestatīt pozicijā AUTO (26).

i Norade

Sukna sietfiltram esot iestatitam pozicija "Lej", sukna suknešanas jauda ir vislielaka.

5.3 Manuālais darbības režims (tilpnes izsūknešana)

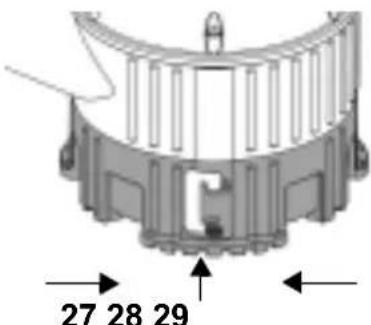

Sukna sietfiltru iestatit pozicijă "Augša" (tikai tira udens suknešanai)

Griežot pa labi, atbrivot sietftilru no fiksatoriem (27), pärstatit uz augsu (28) un atkalnofikset, griežot to pa kreisi (29).

• Slédzi pie tikla kontaktspraudna iestatīt pozicijā MAN (30).

Mantisku bojājumu rašanās risks, iekārtai darbojoties sausajā režimā (bez škidruma)!

lekarta var parkarst un sabojaties jo, kad tilpne tiek izsukneta nedarbojas suknejama skidruma dzesesanas funkcija. Termosledzis reage.

• Tilpnes izsuknešanas fungciju aktivizet tikai tsu laika spridi.
  Aktivizejot tilpnes izsuknešanas funkciju, uzraudzit iekartas darbibu.

! Apdraudejums, kas izriet no bojajumiem iekart!

Veiciet atbilstošus pasakumus, lai iekarstas sabojāsanās gadijuma tiktu noversti netiesie zaudejumi, applustot telpam. Tos ir iespejams noverst, piemēram, uzstadot signalizacijas ieriči vai rezerves sukni.

!Bistami!

Nepielauijiet sukna darbibu, sukna caurulvadam esot aizvertam.

6.lekartas kopsana

!Bistami!

Pirms jebkādu kopsanas un tīrisanas darbu izpildes atvienot tikla kontaktspraudni no elektrotikla.

Detalizetakus apkopes vai laboanas darbus, kuri nav aprakstijsaja nodala, drikst veikt tikai kvalificeti specialisti.

Sals saboja iekartu un tās piederumus, jo tie vienmēr saturūdeni!

Ja ir paredzama sala iestāsanās, iekartu un tās piederumus demontet un uzglabat no sala aizsargātā vieta.

7. Sarežgijumi eksplaatacijas laikā un darbības traucējumi

!Bistami!

Pirms jebkādu darbu uzsakšanas pie iekartas:
atvienot iekartas kontaksraudni no elektrtokla.

7.1 Darbības traucējumu meklešana

Sūknis nedarbojas:

Tikla nav sprieguma.

• Pärbaudit kabeli, kontaktspraudni, kontaktligzdu un drosinatāju.

Nepietiekams spriegums tikla.

• Izmantot pagarinātāju ar pietiekamu dzīslu škērsgriezumu.

• Parkarsis motors, reagejis motora aizsargmehanisms.

• Noverst pärkarşanas celoni (sūkna atveri nosprostojuşi sveskermeni?).

• Pec atdzisanas iekarta automatiski atkal jesledzas.

• Pludinsledzis, palielinoties udens liminem, neinicië sukna ieslegsanos.

• Nodrošināt pietiekamu pludīnsledža kustības telpu.

Ja pludinsledzis neiniciie iekartas ieslegsanos, laigan tam ir pietiekama kustibas telpa:

nosutitiekartu uz raizotaja filiales servisa centru, kas atrodas sukna eksplaatacijas valsti.

Sūknis darbojas, bet neveic sūknēšanu pareizi:

• Parak liels suknešanas augstums.
• leverot maksimalo suknešanas augstumu (skatīt nodaju "Tehniskie parametri").
  Salocijies spiedvads.
• Izviietot spiedvadu taisnā pozicija.
• Sūces spiedvada.
  Noblivet spiedvadu, pievikt skruvsavienojumus.

Sūknis darbojas loti skali:

• Sūknis iesūkne gaisu.

Nodrošināt pietiekamu udens daudzumu.
- Sveskermeni (iztirit iekarlu).
- lestatits manuālais darbības režims (tilpnes izsūknešana).
- Sūkni egremdešanas laikā turet slipāstavokli.

Sūknis darbojas bez pārtraukuma:

• Pludinsledzis nesasniedz apaksejo poziciju.
• Nodrošināt pietiekamu pludinslēdža kustības telpu.

8. Labošana

Bistami!

Elektrisko instrumentu labošanu drikst veikt tikai kvalificeti elektriki!

Elektriskos instrumentus, kuriem ir nepiecesams veikt labošanu, jus varat nosutit uz ražotaja filiales servisa centru, kas atrodas sukna ekspluatacijas valsti. Adreses ir noraditas rezerves dalu lapa.

Nosutot iekartu labošanai uz servisa centru, ludzam pievienot klāt konstatētas kjumes aprakstu.

9. Utilizacija

Neizmest elektriskas iekartas sadzives atkritumos. Saskaar Eiropas Savienibas Direktivu 2002/96/EK par elektrisko un elektronisko iekartu atkritumiem nolietotas elektriskas iekartas ir

janodatseviska savaksanas puncta un javeic vides aizsardzibas prasibam atbilstosa otrreizej a parrade.

Informacija par jusu nolietotas iekartas
utilizacijas iespejam ir pieejama jusu
pagasta vai pilsetas parvalde.

lekártas iepakojums ir razots no 100 %或其他izejās pārstrādes materiala.

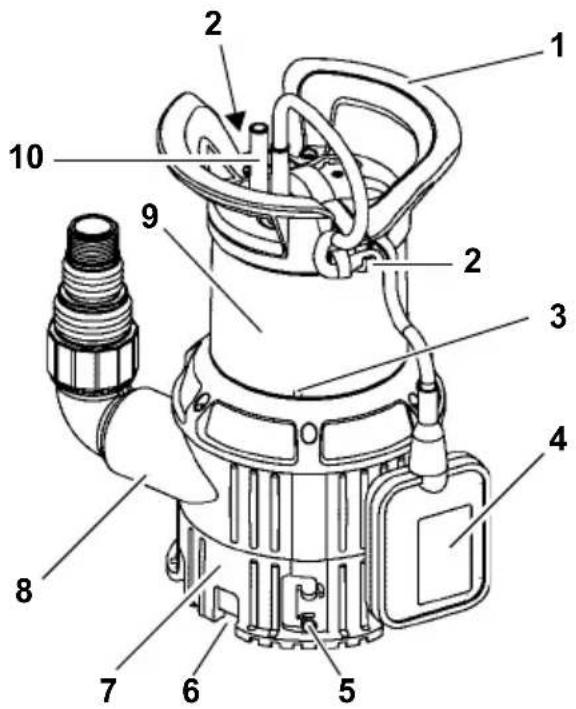

1. Irenginio apzvalga
