BRUGSANVISNING TPS 14000 S Combi METABO

Vi erklærer under alminderigt ansvar: Denne dykpumper, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelier i direktiverne *2) og standarderne *3). Teknisk dossier ved *4)- se nedenfor.

sv Svenska CE-ÖVERENSSTÄMMELSEINTYG

2. Læs venligst første!

• Laes betjeningsvejledningen helt igennem for ibrugtagningen. Vær saerlig opmaerksom pa sikkerhedsanvisningerne.
• Denne betjeningsvejledning henvender sig til personer med tekniske kendskaber i omgangen med apparater af den her beskrevne type. Har du ingen erfaring ved brug af sadanne apparater, bør du fã hjælp fra en mere erfaren person.
• Hvis du skulle konstatere en transportskade kontakt da omgående din forhandler. Taend ikke for apparatet!

• Bortskaf emballagen på en miljørrigtig在这方面。Bring den til den nærmeste genbrugsstation/-container.

• Opbevar dokumenter, der fölger med dette apparat, for at du kan slå op i dem after behov. Opbevar kvitteringen til eventuelle garantikray.

• Udlanes aller saelges apparatet, skal alle medleverede dokumenter ffolge med.
• Producenten pâtager sig intet ansvar for skader, som opstär, fordi dette betjenningsvejledning ikke er blevet fulgt.

Informationerne i donne betjeningsvejledning er markeret som folger:

Advarer mod personskader aller miljøskader.

Advarer mod personskader på grund af elektricitet.

Advarer mod tingskader.

i OBS:

Supplerende informationer.

-Tallene pà billedderne (1, 2, 3,...)

-markerer enkeltdelene;
- er fortløbende gennemnummereret;
- refererer til de tilsvarende numre i parenteserne (1), (2), (3), ... i den tilhørende tekst.

• Handlingsanvisninger, ved hvilke rækkefølgen skal overholds, er gennemnummereret.
• Handlingsanvisninger med vilkårlig rækkefølge er markeret med et punkt.
• Opstillinger er markeret med en streg.

3. Sikkerhed

3.1 Korrekt anvendelse

Pumpen er udelukkende beregnet til privat brug til afvanding i hus og have.

Tilladt pumpevaeske: rent eller snavset vand

• Andelen af partikler i spildevandet må ikke vare større end 5%.
• Partikelstørrelsen i det snavsede vand ma ikke overstige den maks. angivne korn-størrelse i de tekniske data.

Al anden brug anses som værende i mod-strid med anvendelsessformålet og er forbudt.

Apparatet er ikke beregnet til

• pumping af væske med en temperatur >35^ C .
• drikveandsforsyning ellr pumping af levnedsmidler.
• pumping of saltvand.
• pumping af eksplosive, brændbare, aggressive aller sundhedsfarlige stoffer somt fækalier.
• erhvervsmaessig aller industriel brug.
• konstant cirkulation (dam).

Pumpen må ikke benyttes af personer (inklusive boːn og unve)

-med fysisk og/eller psyisk handicap,
-med nedsatte sanser,
- med utilstrækkelig erfaring og/eller kendskab til omgangen med pumpen, eller
- somCREASE har laest og forstaet betjeningsvejledningen.

Producenten pâtager sig intet ansvar for skader, som opstär som fölge af ukorrekt anvendelse.

Ved anvendelse i modstrid med anvendelsesformalet, ved ændringer på apparatet eller ved brug af dele, som ikke er testet eller godkendt af producenten, kan der opstå alvorlige skader!

3.2 Generelle sikkerhedshenvis-ninger

• Følg de afterfolgende sikkerhedsoplysninger ved brugen afijke pumpe, sa personskader og tingskader undgas.
• lagttag de lovmaessige regler aller ulyk-kesforebyggende bestemmelier ved om-gang med dykpumper.
• Ved anvendelse af pumpen i svommebassiner og havedamme og i disses beskyttelsszoner skal bestemmelserne iht. DIN VDE 0100 -702, -738 overholds.

Lokale forskrifter skal ligeledes overholds.

• Pumpen skal sikres med et fejilstromsrelae (HFl-relae), som slar fra ved en fejstrom pa maks. 30mA

!General fare!

Pumpen må ikke benyttes, hvis personer har kontakt med den væske, der skal suges op (f.eks. i svømmebassiner eller havedamme)!

De følgende risici bestar primaert ved anvendelse af dykpumper - de kan heller ikke udelukkes welt med sikkerhedsforanstaltninger.

! Fare på grund af ydre påvirkninger!

ApparatetmAikkeanvendesi rum,der er udsat for eksplosionsfarellerinaerheden af brandfarlige vasker ellgasser!

!Fare gennem varmt vand!

Hvis pressostatens frakoblingstryk pga. darlige trykforhold aller en defekt pressostat/DD opnas, kan vendet i apparatet blive opvarmet gennem intern cirkulation.

Herved kan der opsta skader og utæheder på pumpen og tilslutningsledningerne, og varmt vand kan træde ud. Risiko for forbændinger!

• Pumpen må kun køres maks. 5 minutter mod en lukket trykledning.
• Adskil pumpen fra strømnettet og lad den køle af. Inden gentagen ibrugtagning skal det af fagpersonale kontrolleres, at anlagget fungerer fejlfrit.

Fare på grund af strøm!

Tilslutningen ma kun ske med beskyttelseskontakt-stikdaser, som er korrekt installereret, jordet og kontrolleret. Netspænding og beskyttelse skal overholde de tekniske data.

Løft og transporter altid pumpen i帽子grebet, aldrig i kablet eller trykslangen.

Forlaengerkabler skal have et tilstrækkeligt stort tværsnit. Kabeltromler skal vare rullet helt ud.

Strömkabel og forlængerledning ma ikke knækkes, klemmes, strækkes eller kores over; de skal beskyttes mod skarpe kanter, olie og varme.

Forlaengerledningen skal lægges saledes, at den ikke kommt i kontakt med den væske, der skal pumps.

För der arbejdes på apparatet, skal stikket traekkes ud.

Fare for elektrisk stød på grund af en defekt pumpe!

Kontroller altid pumpen, især strøm- og forlængerkabel, netstik og svømmeafbryder for evt. skader, før pumpen tages i brug. Livsfa-re på grund af elektrisk stød!

Du må ikke selv udføre reparationer på maskinen! Ved ukynde reparationer er der fare for, at væsken trænger ind i apparatets elektriske dele.

OBS!

For at undgå vandskader, f. eks. oversvömmede lokaler, medført af apparatfejl eller -mangler:

Planlaeg egnede sikkerhedsforanstaltninger, f.eks.:
- alarmelier
- opsamlingsbeholer med overvågning
Producenten overtager intet ansvar for EVT.
skader, der opstår ved, at
- pumpen ikke blev brugt ih. tilsigtet brug.
- pumpen blev overbelastet gennem vedvararende drift.
- pumpen ikke blev brugt og opbevaret frostbeskyttet.
- der blev gennemfør egenrådige ændrin ger på pumpen. Reparationer på el-udstyr mA kun gennemfores af el-fagfolk!
- der blev anvendt reservedele, der/DD er afprvet og godkendt af producenten.
- der blev anvendt uegnet raparationsmateriale (armaturer, til Slutningsledninger osv.).
Egnet installationsmaterial:
trykbestandig (min. 10 bar)
-varmebestandig (min. 100^)

4. Montering og opstilling

4.1 Montering af handgreb / ophængningsøske

1. Sæt handgrebets to dele (12) sammen, som vist på billedet. Før strømkablet (13) og svømmeafbryderens kabel (14) opad og ud.

2. Forbind handgrebets to dele (12). Sorg for, at delenes foringer griber ind i hinanden.

3. Skruhandgrebet fast pa (11) pumpehuset (15) med de fire skruer. Brug kun de vedlagte skruer.

1. Ved storst mulig valgt diameter pa trykledning: Skaer en minre tilslutningsenhed pa multiadapteret (16) af.

i OBS

Den bedste ydelse opnas ved at vaelge entrykledning med storst mulig diameter.

1. Skru multiadapteret sammen(16) med vinkelstykket (17).
2. Skru vinkelstsykket inkl. multiadapter fast tryktil Slutningen (18).
3. Skub trykledningen på multiadapteret (16) og fikser den med et spændeband.

4.3 Montering af svømmeafbryderens kabel

i OBS

Fastgor svommerkablet, sa afstanden mellem kabelholderen og svommeafbryderen ermindst 100 mm.

Lav en lokke med kablet. Læg lokken, som vist på billedet, over kabelholderens mid-terste klemmekrog (20) og før kablet under begge de udvendige klemmekroge (19).

DA DANSK

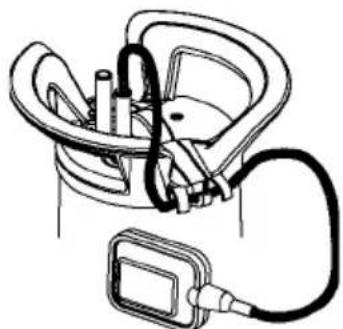

Efterfolgende billede viser svommeafbryderens fastgjorte kabel:

NB!

Svømmeafbryderens kabel kan tage skade.
Træk aldrig i kablet, for at flytte kabelholderen!
Løsn kablet ved at gå frem i omvendt rækkefølge.

4.4 Opstilling

• Pladsbehov ca. 50 cm x 50 cm.
  Svømmeafbryderen skal kunne bevæge sig frit for at kunne fungere optimalt.
• Pumpen mä kun nedsaenkes sá langt i vandet, som angivet i de tekniske data.
• Opstil pumpen, sä indsugningen不解kan blokeres af fremmedlegemer. Sæt om nødvendigt pumpen på et underlag.
  Sorg for, at pumpen star stabilt.

Fare for elektrisk stød på grund af afrevne kabler!

Pumpen ma haverken Ioftes eller transporteres i kablerne eller i trykslangen! Kablerne og trykslangen er icke dimensioneret til trakbelastningen fra pumpens vegt.

4.5 Opstilling af pumpen

1. Nedsænk pumpen en smule skrát den væske, der skal opsuges, söder ikke dannes

luftblæer på undersiden. Dette ville forhindre opsugningen. Så snart pumpen er sat ned i vandet, kan den rettes opigen.

1. Pumpen tommas pa vaeskebeholderens bund.

Der skal anwendes en tyk wire til nedfiring, som fastgores til pumpens ophaengningsøske.

Pumpen kan ogsa anvendes, nar den haenger i en wire.

1. Kontroller ved fornyet brug, om pumpeledningen er tomt helt. Udluft pumpen om nodvendigt.

5. Drift

5.1 Start og stop

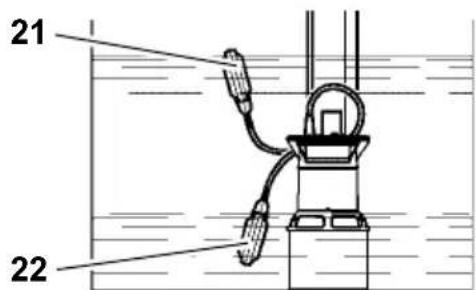

Pumpen tændes og slukkes automatisk via svømmeafbryderen (21) (22).

Taend-/sluktidspunktet er afhengig af vandsten.

Justering af pumpens start/stoptidspunkt

Svømmeabryderens kabels stilling i kabelholderen kan ændres. Herved justeres afstanden mellem pumpens start- og stoptidspunkt:

-Svommeafbryder ved "kort kabel": startpunkt og stoppunkt ligger tæt sammen.
- Svømmeafbryder ved "langt kabel": startpunkt og stoppunkt ligger langt fra hinanden.

NB!

Pumpen kan Ibe tOr og tage skade.

Svømmeafbryderen skal altid varefrit bevegelig foroven og forneden, sa pumpen kan tænde og slukke.

5.2 Automatisk drift

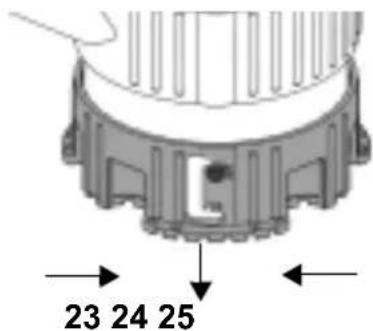

Sætte sugekoppen på "nede" (til pumping af rent og snavset vand)

• Løsn sugekurven ved at dreje den mod højre (23), flyt den ned (24) og las den igen ved at dreje til venstre (25).

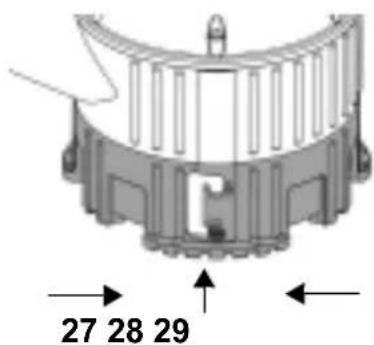

Sætte sugekurven på "oppe" (kun til sug- ning af rent vand)

Løsn sugekurven ved at dreje den mod højre (27), flyt den op (28) og las den igen ved at dreje til venstre (29).

Risiko for materielle skader på grund af tørløb!

Dykpumpen kan lobe varm og tage skade, da mediets kolefunktion mangler ved fladsugning. Termosikringen slar fra.

Overfladesugning mä kun foretages i kort tid.
- Hold øje med pumpen under overfladesugningen.

! FarePGA ground af en defekt pumpel!

Sorg for via egnede foranstaltninger, at der icke opstar ffolgeskader sasom oversvommede rum pa grund af en defekt pumpe. Det kan undgas ved f.eks. at installere et alarmanlag erer en reservepumpe.

!Fare!

Taend参加会议，hvis der er lukket for pumpeledningen.

6. Pumpepleje

!Fare!

Tag netstikket ud for al pleje og rengoring. Anden form for vedligeholdelse erler reparat iion end det, der er beskrevet i dette kapitel, ma kun udfores af fagfolk.

6.1 Regelmæssig pleje

For at pumpen altid fungerer fejlfrit, skal den plejes regelmæssigt. Det gælder også, hvis den ikke tændes i længere tid (f.eks. ved brug i drænbronde).

Rengoring af pumpen

1. Pumpen skylles af med rent vand. Fast-siddende snavs, f.eks. algeaflejringer, fjernes med en børste og et rengøringsmiddel.
2. For at kinne skylle pumpen af indvendigt, dykkes pumpen ned i en beholder med rent vand og startes kort.

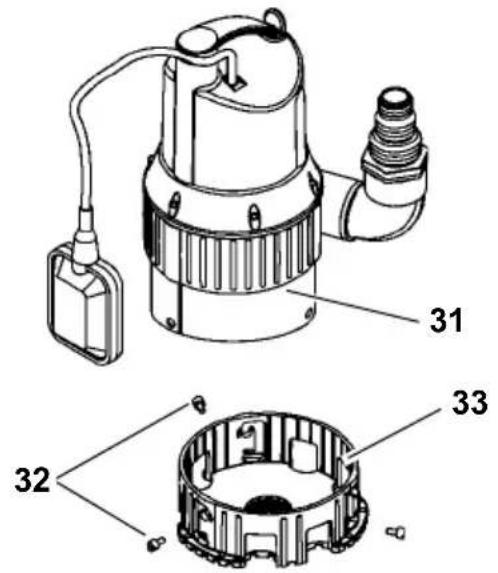

3. Rengoring af sugekurv:

4. Skru stopskrueerne (32) af. Traek sugekurven (33) af pumpefoden (31).
   Rengør sugekurv og pumpefod.

5. Skub sugekurven (33) på pumpefodenigen (31) og fikser den med stopskruerne (32).

6.2 Opbevaring af apparatet

NB!

Frost ødelægger apparat og tilbehør, da disse indeholder vand!

• Er der risiko for frost skal apparatet og tilbehoret afmonteres og opbevares beskyttet mod frost.

7. Problemer og forstyrelser

Fare!

Før alt arbejde pa maskinen: Træk netstikket ud.

7.1 Fejlsøgning

Pumpen kører化进程:

Ingen strøm.

• Kabel, stik, stikdase og sikring kontrolleres.

• Benyt et forlaengerkabel med et tilstraekkeligt stort tværsnit.

• Motor overophedet, motorbeskyttelese ud-lost.

-Fjern arsagen til overopheddingen (er pumpen blokeret af fremmedlegemer?)

• After afkølingen genstarter pumpen automatisk.

• Svømmeafbryderen tænder ikke for pumpen, narr vandstanden stiger.

• Kontroller, at svommeafbryderen kan beveege sig frit.

Hvis pumpen ikke tændes på trods af, at svømmeafbryderen kan bevæge sig frit:

Send pumpen til reparation pa et serviceværksted i dit land.

Motoren larmer, starter nikke:

• Løbehjulet blokeret af fremmedlegemer.
• Rengør Iøbehjulet.

Pumpen kører, men suger/DDRigtigt:

Pumpehjde for hj.

Trykledning knaekket.

• Trykledning lægges lige.

Trykledning utaat.

• Trykledning tætnes, skrueforbindelsene spændes after.

Pumpen kører meget larmende:

• Pumpen suger luft ind.

• Kontroller, at der er nok vand tilbage.

-Fremmedlegemer (rengor pumpen)

• Taendt for manuel drift (overfladesug- ning).

• Pumpen holds skævt ved nedsaenkningen i vaesken.

Pumpen kører konstant:

• Svømmeafbryderen när ikke den nederste position.

• Kontroller, at svommeafbryderen kan bevage sig frit.

8. Reparation

Reparationer pa el-værktj mA kun foretages af autoriserede elektrikere!

El-værktøj, som skal repareres, kan sendes til reparation på et lokalt autoriseret serviceværksted. Adressen finder du i reservationslisten.

Ved indsendelse til reparation skal den fast-slaede fejl beskrives.

9. Bortskaffelse

Elektriske apparater ma ikke smides ud sammen med den almindelige husholdningsaffald. Iht. det europæiske direktiv 2002/96/EF om elektrisk og elektronisk affald skal brugte elektriske apparater

skilles ad, sorteres og afleveres til en god-kendt genbrugsstation.

Du kan kontakte dinCOMMune for flere op- lysninger om affaldsordninger i dit omrade. Apparatets emballage kan genbruges.
