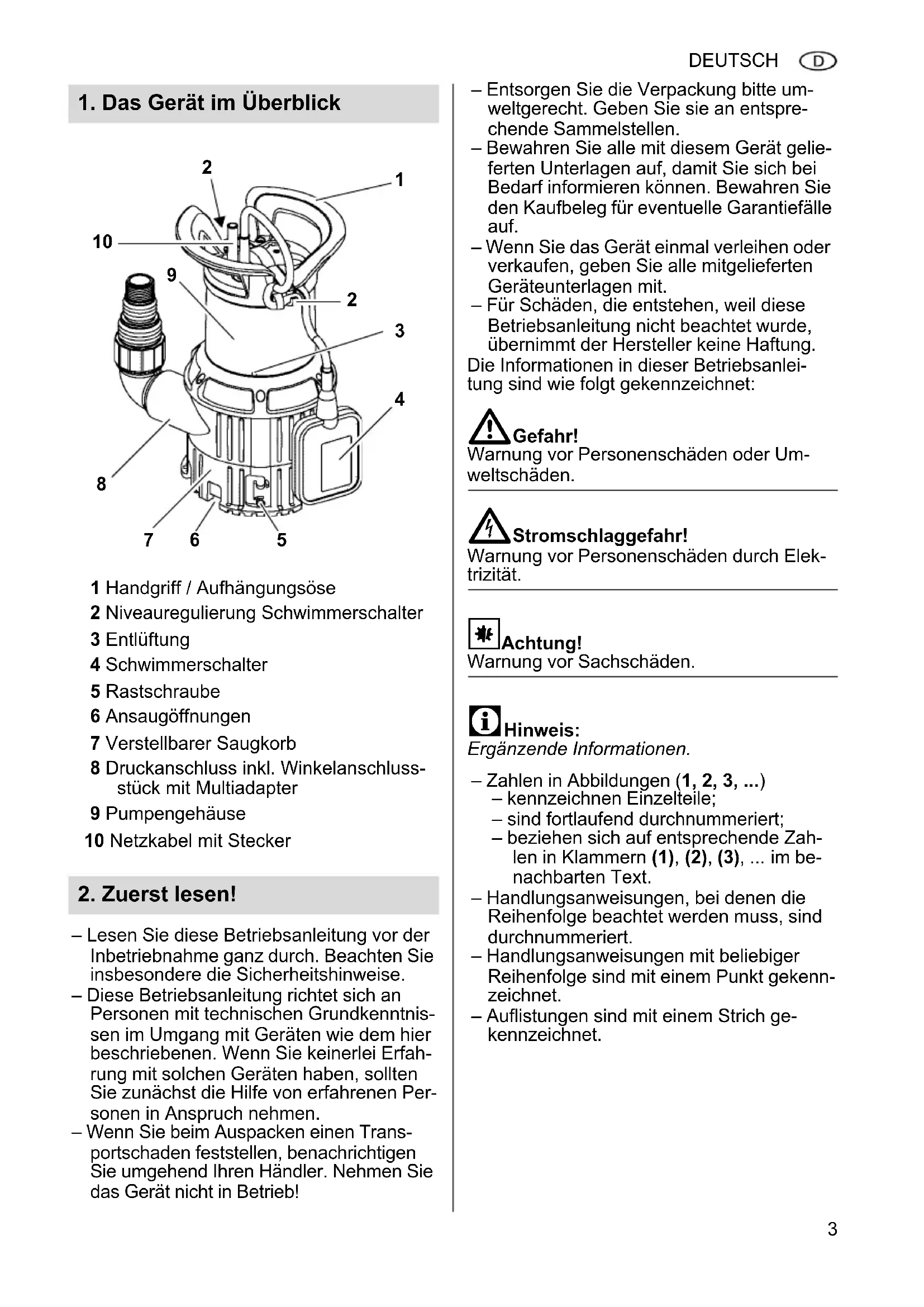

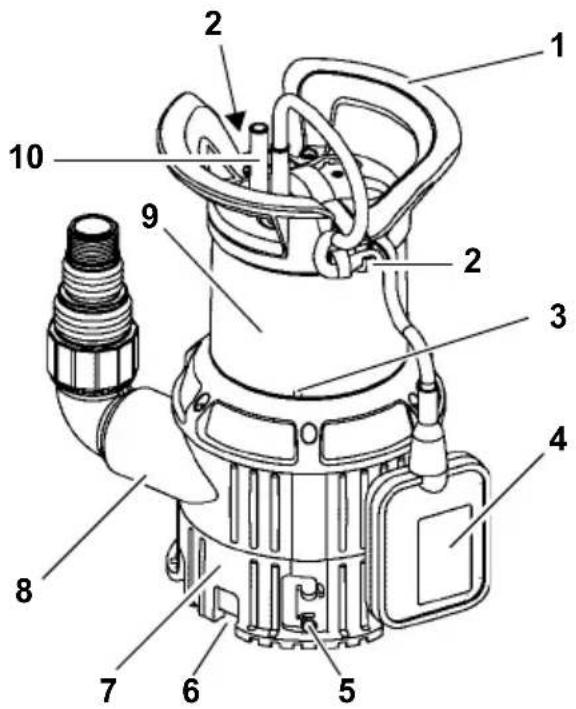

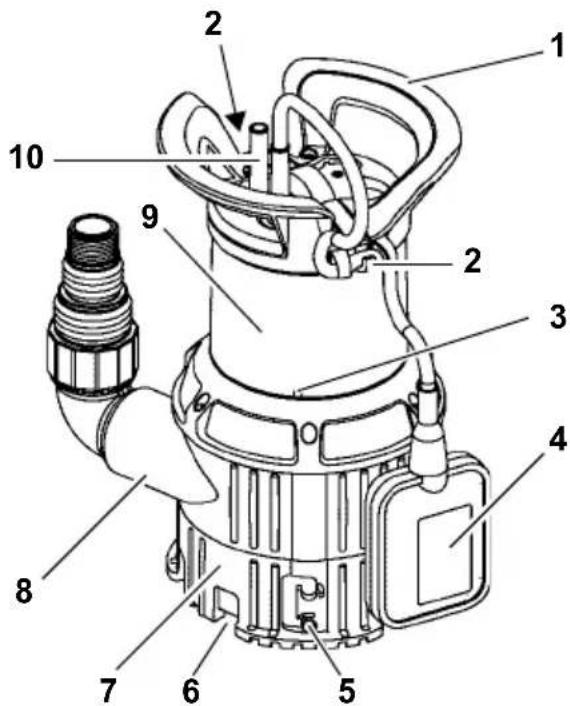

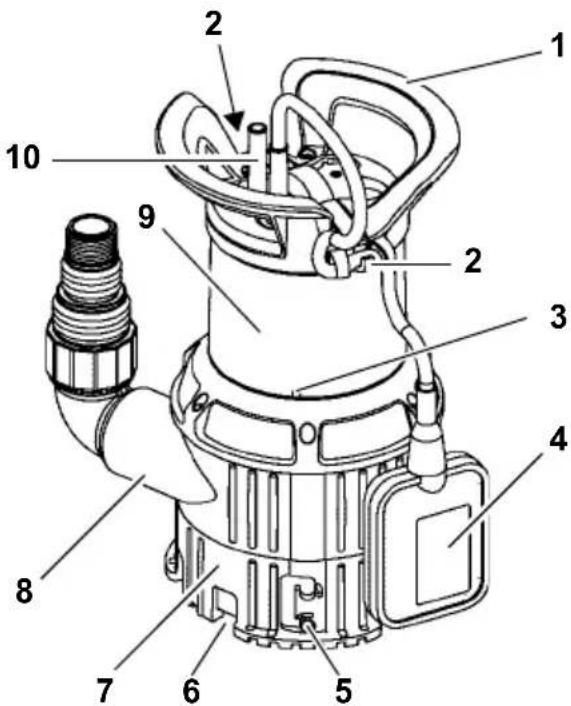

1. Das Gerät im Überblick

1 Handgriff/Aufhangungsose
2 Niveauregulierung Schwimmerschalter
3 Entlüfung
4 Schwimmerschalter
5 Rastschraube
6 Ansaugöffnungen
7 Verstellbarer Saugkorb
8 Druckanschluss inkl. Winkelanschlussstück mit Multiadapter
9 Pumpengehause
10 Netzkabel mit Stecker

2. Zuerstesen!

• Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise.
• These Betriebsanleitungrichtet sich an Personen mit technischen Grundkennntenissen im Umgang mit Geräten wie dem hier beschriebenen. Wenn Sie keinerlei Erfahrung mit solchen Geräten haben, sollen den Sie zunachst die Hilfe von erfahrenen Personen in Anspruchephemen.

• Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend ihren Handler. Nehmen Sie das Gerät nicht in Betrieb!

• Entsorgen Sie die Verpackungitte umweltgerecht. Geben Sie sie an entsprechende Sammelstellen.
  -Bewahren Sie alle mit thisem Gerat gelieferten Unterlagen auf, damit Sie sich bei Bedarf informieren konnen. Bewahren Sie den Kaufbeleg fur eventuelle Garantiefalle auf.

• Wenn Sie das Gerät einmal verleihen oder verkaufen, geben Sie alle mitgelieferten Geräteunterlagen mit.
• Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

Gefahr!

Warning vor Personenschäden oder Umweltschäden.

Stromschlaggefahr!

Warning vor Personenschäden durch Elektrizität.

Achtung!

Warning vor Sachschäden.

i Hinweis:

Ergänzende Informationen.

-Zahlen in Abbildungen (1, 2, 3, ...)

• kennzeichen Einzelteile;
• sindfortlaufenddurchnummeriert;

• beziehen sich auf entsprechende Zahlen in Klammern (1), (2), (3), ... im benachbarten Text.

• Handlungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert.

• Handlungsanweisungen mit beliebiger Reihenfolge sind mit einem Punkt gekenn-zeichnet.
  -Auflistungen sind mit einem Strich gekennzeichnet.

3. Sicherheit

3.1 Bestimmungsgemäß Verwendung

Das Gerät ist ausschließlich für die private Nutzung zum Entwässern im Haus- und Gartenbereich bestimmt.

Zulässige Forderflüssigkeit: Klar- oder Schmutzwasser

• Der Schwebstoffeil im Schmutzwasser darf nicht mehr als 5% betragen.
• Der Feststoffeil im Schmutzwasser darf die in den Technische Daten angegebene maximale Korngröbe nicht überschreiben.

Jede andere Verwendung gilt als bestimmungswidrig und nicht zulässig.

Typische Anwendungsbereiche

-Auspumpen von Behältern, Wasserbe-cken, Schwimmbecken, Sickerschächten oder überschwemmten Räumen.
-Bewässern von Gärten und Rasenflächen.

Bestimmungswidrige Verwendung

Das Gerät ist nicht bestimmt zur

• Fördierung von Flüssigkeiten mit einer Temperatur >35^
• Trinkwasserversorgung oder zum Fordern von Lebensmitteln.
• Forderung von Salzwasser.
• Forderung explosiver, brennbarer, aggressiver oder gesundheitsgeführrender Stoffe sowie von Fakalien.
• gewerblichen oder industriellen Nutzung.
  Dauerumwälzung (Teich).

Personen (einschließlich Kinder und Jugendliche) dürfen das Gerät nicht verwenden, wenn sie

• eingeschränkte körperliche und/oder geistige Fähigkeiten haben,
• eine eingeschränkte Sinneswahrnehmung haben,
• unzureichende Erfahrung und/oder Kenntnisse über den Umgang mit dem Gerät haben, oder
• die Betriebsanleitung nicht gelesen und verstanden haben.

Für Schäden, die durch bestimmungswidrige Verwendung entstehen, übernimmt der Hersteller keine Verantwortung.

Durch bestimmungswidrige Verwendung, Veränderungen am Gerät oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freiigegeben sind, können unvorhersehbare Schäden entstehen!

3.2 Allgemeine Sicherheitshin-weiise

• Beachten Sie beim Gebrauch these Ge-rates die folgenden Sicherheitshinweise, um Gefahren fur Personen oder Sachscha den auszuschlieben.
• Beachten Sie gesetzliche Richtlinien oder Unfallverhütungs-Vorschriften für den Umgang mit Tauchpumpen.
• Halten Sie beim Einsatz des Geräts in Schwimmbecken und Gartenteichen und in deren Schutzbereich an die Bestimmungen nach DIN VDE 0100 -702, -738. Beachten Sie hierzu gegebenenfalls auch örtliche Vorschriften.
  Die Absicherung des Gerätes muss mit einem Fehlerstromschutzschalter (RCD) mit einem Bemessungsfehlerstrom von maximal 30 mA erfolgen.

Allgemeine Gefahr!

Betreiben Sie das Gerät nicht, wenn sich Personen in Kontakt mit der Forderflüssigkeit befinden (z.B im Schwimmbecken oder Gartenteich)!

Die folgenden Restgefahren bestehen grundsätzlich beim Betrieb von Tauchpumpen - sie{laffen sich auch durch Sicherheitsvorkehrungen nicht vollig beseitigen.

Gefahr durch Umgebungseinfusse! Verwenden Sie das Gerät nicht in explosionsgefahrdeten Räumen oder in der Nähve von brenbaren Flüssigkeiten oder Gasen!

Gefahr durch heiBes Wasser!

Wird der Abschaltdruck des Druckschalters durch schlechte Druckverhältnisse oder durch einen defekten Druckschalter nicht erreicht, kann sich das Wasser innerhalb des Geräts durch internes Umwälzen erhitzen. Dadurch konnen Schäden und Undichtigkeiten am Gerät und den Anschlussleitungen entstehen, wodurch heißes Wasser austreten kann. Verbrühungsgefahr!

Gerat max. 5 Minuten gegen geschlossene Druckleitung betreiben.
- Gerät vom Stromnetz trennen und abkühlen halten. Vor erneuter Inbetriebnahme die einwandfreie Funktion der Anlage durch Fachpersonal prüfen halten.

4

Gefahr durch Elektrizität!

Netzstecker nicht mit nassen Händen anfas- sen! Netzstecker immer am Stekker, nicht am Kabel hersausziehen.

Der Anschlussarf nur an Schutzkontakt-Steckdosen erfolgen, die fachgerecht installiert, geerdet und geprüft sind. Netzspannung und Absicherung müssen den Technischen Daten entsprechen.

Gerät immer am Handgriff anheben und transportieren, niemals am Anschlusskabel oder dem Druckschlauch.

Verlängerungskabel mussen ausreichenden Aderquerschnitt besitzen. Kabeltrommeln mussen vollständig abgerollt sein.

Netzkabel und Verlängerungskabel nicht kni-cken, quetschen, zerren oder überfahren; vor scharfen Kanten, Öl und Hitze schützen. Verlängerungskabel so verlegen, dass es nicht in die zu fordernde Flüssigkeit geraten kann.

Vor Arbeiten am Gerät, Netzsteckerziehen.

4

Stromschlaggefahr durch Mängel Gerät!

Überprüfen Sie das Gerät, insbesondere Netz- und Verlängerungskabel, Netzstecker und Schwimmerschalter vor jeder Inbetriebnahme auf eventuelle Beschädigungen. Lebensgefahr durch elektrischen Schlag!

Repairen Sie das Gerät nicht selbst! Bei unsachgemäßen Reparaturen besteht die Gefahr, dass Flüssigkeit in den elektrischen Bereich des Gerätes eindringt.

！

Achtung!

Um Wasserschäden zu vermeiden, z. B.
überschwemme Räume, verursacht durch Gerätestörungen oder Gerätemängel: Geignete Sicherheitsmaßnahmen einplanen, z. B.:

• Alarmvorrichtung oder

-Auffangbecken mit Überwachung

Der Hersteller übernimmt keine Verantwortung für eventuelle Schäden, die dadurch verursacht wurden, dass

• das Gerät nicht bestimmungsgemäß verwendet wurde.

• das Gerät durch Dauerbetrieb überlastet wurde.

• das Gerät nicht frostgeschützt betrieben und aufbewahrt wurde.

• eigenmächtige Veränderungen am Gerät durchgeführt wurden. Reparaturen an Elektrogeräten)dürfen nur durch eine Elektrofachkraft ausgeführt werden!

• Ersatzteile verwendet wurden, die nicht vom Hersteller geprüft und freiigegeben sind.

• ungeeignetes Installationsmaterial (Arma-turen, Anschlussleitungen etc.) verwendt wurde.

Geeignetes Installationsmaterial:

druckbestandig (mind. 10 bar)

-wärmebeständig (mind. 100^)

4. Montage und Aufstellung

4.1 Handgriff / Aufhängungsösemontieren

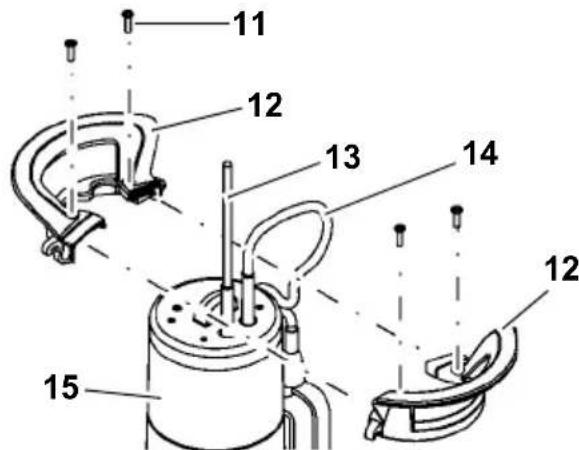

1. Die zwei Handgriffhälften (12) wie abgebildet zusammenführren.

Dabei Netzkabel (13) und Schwimmerschalterkabel (14) nach offen herausfuhen.

1. Handgriffhälften (12) verbinden. Achten Sie darauf, dass die Führungen an den Handgriffhälften ineinander greifen.

2. Handgriff mit den vier Schrauben (11) am Gerätegehause (15) festschrauben. Verwenden Sie nur die beigelegten Schrauben.

4.2 Druckleitung anschließen

1. Bei großmöglich gewähltem Druckleitungsdurchmesser: Kleineren Anschlussaufsatz am Multiapter (16) abschienen.

i Hinweis

Die Beste Forderleistung wird durch die Wahl des größen Druckleitungs durchmessers erreicht.

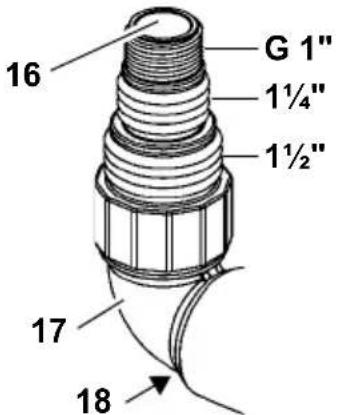

1. Multiadapter (16) im Winkelanschlussstück (17) verschrauben.
2. Winkelanschlussstück inkl. Multiadapter im Druckanschluss (18) verschrauben.
3. Druckleitung auf Multiadapter (16) schieben und mit einer Schlauchschelle befestigen.

4.3 Schwimmerschalterkabel befestigen

i Hinweise

Befestigen Sie das Schwimmerkabel so, dass der Abstand zwischen Kabelhalter und Schwimmerschalter min. 100mm beträgt.

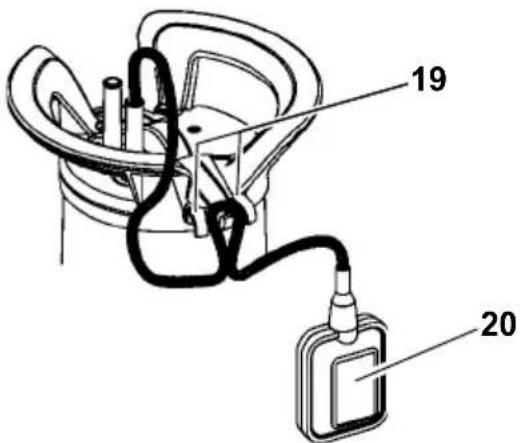

• Eine Schlaufe mit dem Schwimmerschalterkabel bilden. Die Schlaufe wie abgebildet über den mittleren Klemmhaken (20) des Kabelhalters legen und das Schwim

merschalterkabel unter beide außenlie-genden Klemmhaken (19) führen.

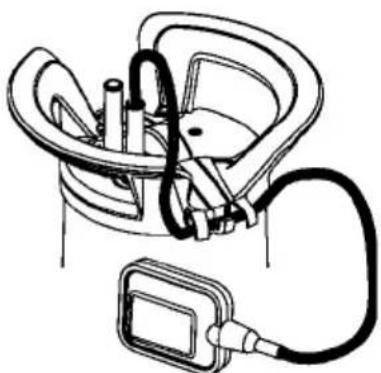

Nachfolgende Abbildung zeigt das befestigte Schwimmerschalterkabel:

Achtung!

Das Schwimmerschalterkabel konnte beschädigt werden.
Ziehen Sie niemals am Schwimmerschalterkabel, um die Position im Kabelhalter zu verändern!
Gehen Sie zum Lösen des Schwimmerschalterkabels in umgekehrter Reihenfolge der Schritte vor.

4.4 Aufstellungshinweise

• Platzbedarf ca. 50 cm x 50 cm.

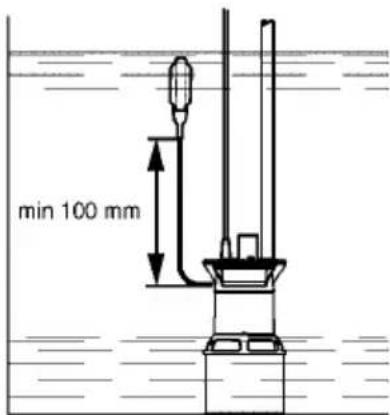

  Damit der Schwimmerschalter einwandfrei Funktioniert, muss er sich frei bewegen können.
  Das Gerät hochstens bis zu der in den Technischen Daten genommen Betriebstauchtiefe unter Wasser tauchen.
• Pumpe so aufstellen, dass die Ansaugöffnungen nicht durch Fremdkörper blockiert werden können. Pumpe gegebenenfalls auf eine Unterlage stellen.
• Achten Sie auf einen sicheren Stand der Pumpe.

Stromschlaggefahr durch abgetrennte Kabel!

Gerät nicht an den Kabeln oder am Druckschlauch anheben und transportieren! Die Kabel und der Druckschlauch sind nicht für die Zugbelastung durch das Gewicht des Geräts ausgelegt.

4.5 Gerät aufstellen

1. Pumpe leicht schrag in die zu födernde Flüssigkeit tauchen, damit sich an der Unterseite kein Luftpolster bildet. Hierdurch wurde das Ansaugen verhindert. Sobald die Pumpe eingetaucht ist, kann sie wieder aufgerichtet werden.
2. Pumpe auf den Grund des Flüssigkeitsbehalters ablassen.
   Verwenden Sie zum Abseilen ein stabiles Seil, das Sie an der Aufhängungsose der Pumpe befestigen.
   Die Pumpe kann auch an einem Seil schwebend betrieben werden.
3. Bei erneuter Inbetriebnahme ist darauf zu achten, dass die Forderleitung vollständig entleert ist. Dazu Pumpe ggf. entlüften.

5. Betrieb

5.1 Ein- und Ausschalten

1. Gerät ans Netz anschließen.
2. Schalter am Netzstecker auf AUTO stellen (siehe auch Kapitel "Automatik-Betrieb"). Das Gerät wird automatisch durch den Schwimmerschalter eingeschaltet (21) und ausgeschaltet (22).

Der Schaltzeitpunkt in abhängig vom Wasserstand.

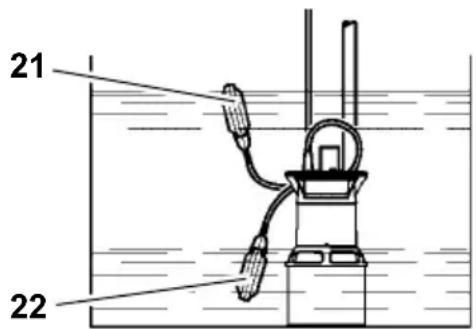

Ein- und Ausschaltzeitpunkt der Pumpe verstehen

Die Position des Schwimmerschalterkabel im Kabelhalter kann verändert werden. Hierdurch wird der Abstand zwischen Ein- und Ausschaltzeitpunkt der Pumpe verstellt:

• Schwimmerschalter am "kurzen Kabel": Einsatzpunkt und Ausschaltpunkt liegen dicht zusammen.
  Schwimmerschalter am "langen Kabel": Einsatzpunkt und Ausschaltpunkt liegen welt auseinander.

Achtung!

Das Gerät konnte trockenlaufen und dadurch beschädigt werden.

Der Schwimmerschalter muss immer nach offen und unter beweglich bleiben, damit das Gerä ein- und ausschalten kann.

5.2 Automatik-Betrieb

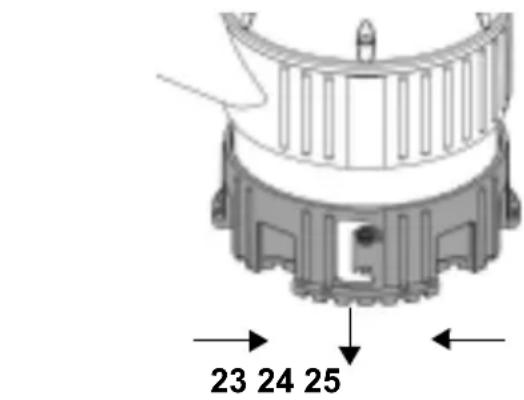

Saugkorb in Stellung "unter" stellen (zur Klar- und Schmutzwasserforderung)

• Saugkorb durch Drehen nach rechts ausrasten (23), nach unten verstellen (24) und durch Drehen nach links wieder einrasten (25).

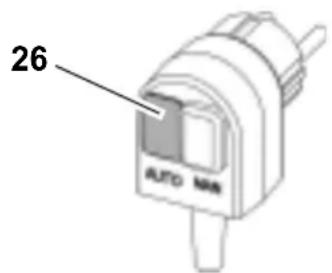

Schalter am Netzstecker auf AUTO stellen (26).

i Hinweis

In der Saugkorbstellung "unter" ist die Forderleistung der Pumpe am größten.

DEUTSCH

5.3 Manueller Betrieb (Flachabssaugen)

Saugkorb in Stellung "oben" stellen (nur zur Klarwasserforderung)

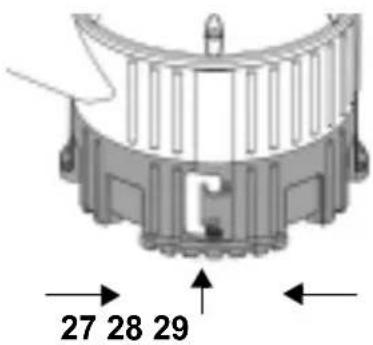

• Saugkorb durch Drehen nach rechts austrasten (27), nach oben verstellen (28) und durch Drehen nach links wieder einrasten (29).

Schalter am Netzstecker auf MAN stellen (30).

Sachschaden durch Trockenlaufendes Geräts möglich!

Das Gerät kann überhitzen und Schadennehmen, da beim Flachabsaugen die Kuhl-funktion des Fordermediums fehl. Der Thermoschalter reagiert.

• Flachabsaugen nur über kurze Zeit.
• Wahlend des Flachabsaugens das Gerät beaufsichtigen.

Gefahr durch Störungen am Gerät!

Schlieben Sie durch geeignete Maßnahmen aus, dass bei Störungen am Gerät Folgeschäden durch die Überflutung von Räumen entstehen. Dies ist beispelseweise durch die Installation einer Alarmanlage oder einer Reservepumpe sicherzustellen.

Gefahr!

Lassen Sie die Pumpe nicht gegen eine geschlossene Pumpleitung laufen.

6. Gerätepflege

Gefahr!

Vor allen Pflege- und Reinigungsrarbeiten Netzsteckerziehen.

Weitergehende Wartungs- oder Reparaturarbeiten, als die in thisem Kapitel beschrieben, * dürfen nur Fachkräfte durchfuhren.

6.1 Regelmäßige Pflege

Damit das Gerät jederzeit einwandfrei Funktioniert, ist eine regelmäßige Pflege erforderlich. Dies gilt auch, wenn das Gerät über längerere Zeit nicht eingeschaltet wird (z.B. beim Betrieb in Sickerschächten).

Gerät reinigen

1. Pumpe mit klarem Wasser abspulen.
   Hartnackige Verschmutzungen, z.B. Al-genablagerungen, mit einer Bürste und Spülmittel entfern.
2. Um die Pumpe voninnen zu spulen: Pumpe in einen Behälter mit klarem Wasser tauchen und kurz einschalten.

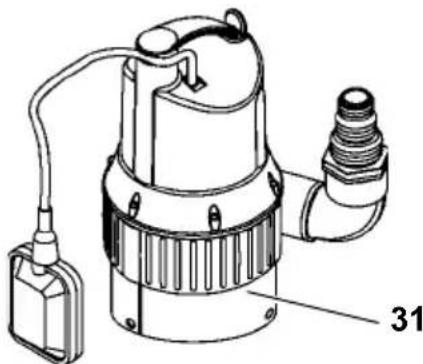

3. Saugkorb reinigen:

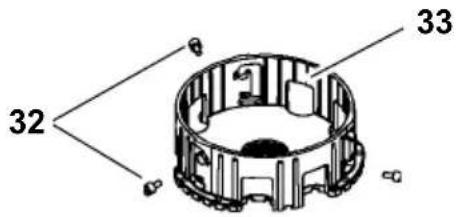

Rastschrauben (32) herausdrehen. Saugkorb (33) vom Pumpenfuß (31) abziehen.
- Saugkorb und Pumpenfuß reinigen.
- Saugkorb (33) wieder auf den Pumpenfuß (31) schieben und mit den Rastschrauben (32) fixieren.

6.2 Gerät aufbewahren

Achtung!

Frost zerstört Gerät und Zubehör, da diese stets Wasser enthalten!

• Bei Frostgefahr Gerät und Zubehör abbauen und frostgeschützt aufbewahren.

7. Probleme und Störungen

Gefahr!

Vor allen Arbeits am Gerät: Netzsteckerziehen.

7.1 Störungssuche

Pumpe lauf nicht:

Keine Netzspannung.

-Kabel, Stecker, Steckdose und Sicherung prufen.

Zugeringe Netzspannung.

• Verlägerungskabel mit ausreichen dem Aderquerschnitt verwenden.

• Motor überhützt, Motorschutz ausgelöst.

• Ursache der Überhitzung beseitigen (Pumpe durch Fremdkörper blockiert?).

• Nach Abkühlen schaltet sich das Gerät selbst wieder ein.

Schwimmerschalter schaltet die Pumpe bei steigendem Wasserstand nicht ein.

• Sicherstellen, dass sich der Schwimmerschalter ausreichend bewegen kann.

Wenn trotz ausreichender Bewegungsfreiheit des Schwimmerschalters das Gerät nicht einscheltet:

Gerät an Service-Niederlassung Ihres Landes schicken.

Motor brummt, lauft nicht an:

• Laufrad durch Fremdkörper blockiert.
• Laufrad reinigen.

Pumpe lauft, fördert aber nicht richtig:

Förderhöhe zu groß.

• Maximale Forderhöhe beachten (siehe "Technische Daten").

• Druckleitung geknick.

• Druckleitung gerade verlagen.
• Druckleitung undicht.
• Druckleitung abdichten, Verschraubungen festziehen.

Pumpe lauft sehr laut:

Pumpe saugt Luft an.

• Sicherstellen, dass ausreichend Wasservorratvorhanden ist.
  -Fremdkörper (Gerät reinigen).
• Manueller Betrieb eingestellt (Flachabsaugung).
• Pumpe beim Eintauchen in die Flüssigkeit schrag halten.

Pumpe lauft dauerhaft:

Schwimmerschalter erreicht nicht die untere Position.
- Sicherstellen, dass sich der Schwimmerschalter ausreichend bewegen kann.

8. Reparatur

#

Gefahr!

Reparaturen an Elektrowerkzeugen dürfen nur Elektrofachkräfte ausführten!

Reparaturbedürftige Elektrowerkzeuge konnen an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie in der Ersatzteilliste.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestelltten Fehler.

9. Entsorgung

Elektrogeräte gehoren nicht in den Hausmüll. Gemäß Europa- ischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte müssen begrauchte Elektrogeräte getrennt gesammelt und ei

ner umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgebenden Geräts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Das Verpackungsmaterial des Gerätes ist zu 100% recyclingfähig.

1. Component Overview

5.2 Automatische modus

Motor bromt, pomp start nicht:

1. Översikt über apparaten

tryckbeständig (minst 10 bar)
- värmebeständig (minst 100^ )
