Toote tüüp	DVB-S2 vastuvõtuelektroonikakaart
Bränd	TechniSat
Mudel	SkyStar 2 eXpress HD
Kategooria	Elektroonikakaart
Liides	PCI-Express (PCIe)
Peamised funktsioonid	Satelliittelevisiooni (DVB-S2) vastuvõtt arvutis, vaatamine ja salvestamine
Toide	PCIe-pistiku kaudu (eraldi toitekaabel arvuti toiteallikast)
Mõõtmed (ligikaudsed)	Standardne PCIe-kaart: 17,5 cm x 10,7 cm (võimalik poolkõrgus formaat)
Kaal (ligikaudne)	Umbes 50 g
Ühilduvad operatsioonisüsteemid	Windows (7, Vista jne) ja Linux (Video4Linuxi kaudu)
Kaasas olev tarkvara	DVB-PC TV Star, draiverid, Server4PC rakendus, EVE v2 (videotöötlus)
Paigaldus	Sisestage kaart vabasse PCIe pesasse, ühendage toide, ühendage satelliitkaabel, installige draiverid ja tarkvara kaasasolevalt CD-lt
Hooldus ja puhastamine	Hooldus pole vajalik. Vältige tolmu ja niiskust. Vajadusel puhastage kuiva ja antistaatilise lapiga.
Ohutus	Enne kaardi käsitsemist tühjendage staatiline elekter. Enne paigaldamist ühendage arvuti vooluvõrgust lahti.
Varuosad ja remonditavus	Ei ole kohaldatav. Ühtegi varuosa pole saadaval. Rikke korral vahetage kaart välja.
Garantii	Uurige tootja tingimusi. Seadusjärgne vastavusgarantii.
Üldine teave	Juhend on saadaval mitmes keeles (FR, DE, EN jne). Tehniline tugi telefoni ja veebisaidi kaudu.

Korduma kippuvad küsimused - SkyStar 2 eXpress HD TECHNISAT

Kuidas installida SkyStar 2 eXpress HD kaarti minu arvutisse?

Lülitage arvuti välja ja ühendage toitekaabel lahti. Avage korpus, sisestage kaart vabasse PCIe pesasse, seejärel ühendage PCIe toitekaabel arvuti toiteallikast. Sulgege korpus, ühendage satelliitkaabel, seejärel lülitage arvuti sisse. Windows tuvastab uue riistvara; sisestage installi-CD ja järgige juhiseid.

Millised operatsioonisüsteemid on selle kaardiga ühilduvad?

Kaart ühildub Windows 7, Vista, XP ja uuemate versioonidega (32- ja 64-bitine). Linuxi all toetab seda Video4Linux raamistik (www.linuxtv.org). TechniSat ei paku Linuxi ametlikku tuge, kuid tunnustab kogukonna tööd.

Mida teha, kui Windows ei tunne kaarti ära?

Kontrollige esmalt, kas kaart on korralikult sisestatud ja PCIe toitekaabel on ühendatud. Veenduge, et installi-CD on seadmes. Kui Windows ikka ei tuvasta riistvara, proovige draiverid käsitsi installida CD vastavast kaustast. Võite tutvuda ka KKK-ga saidil www.technisat.com.

Kuidas ühendada satelliitkaabel kaardile?

Kaardil on F-tüüpi koaksiaalpistik. Ühendage oma satelliitantennist (või satelliitpistikust) tulev kaabel selle pistikuga. Kruvige see kinni. Veenduge, et antenn on õigesti suunatud ja kaabel on heas seisukorras.

Kas ma saan kaarti kasutada tasulise satelliititelefoni tellimusega (nagu Canal+)?

Kaart on DVB-S2 vastuvõtja, see võtab vastu vabu ja krüpteeritud kanaleid, kui teil on ühilduv CAM-moodul ja tellimuskaart. Sisestage CAM-moodul kaardi Common Interface (CI) pessa (kui see on olemas) või kasutage välist digiboksi.

Kuidas draivereid ja tarkvara uuendada?

Laadige uusimad draiverid ja tarkvara alla saidilt www.technisat.com. Käivitage installimine; programm eemaldab automaatselt vana versiooni, taaskäivitab vajadusel, seejärel installib uue versiooni. Draiverite jaoks võite kasutada ka Windows Update'i, kui teie süsteem on Internetiga ühendatud.

Mida teha, kui tarkvara installimine ebaõnnestub Windows 7/8/10 all?

Käivitage installiprogramm administraatorina (paremklõps > Käivita administraatorina). Keelake viirusetõrje ajutiselt. Kui Windows kuvab turvateate, klõpsake nuppu « Installi », et lubada TechniSat draiveri installimine.

Kas kaart vajab täiendavat toidet?

Jah, PCIe versioon vajab täiendavat toidet arvuti toiteallikast tuleva kaabli kaudu. Ühendage kaasasolev molex (või muu pistik) kaardile. Ilma selle ühenduseta ei tuvasta süsteem kaarti.

Kas ma saan kasutada mitut SkyStar kaarti korraga?

Jah, võite installida mitu PCIe-kaarti või kombineerida USB ja PCIe. Windowsi all tuvastatakse iga kaart eraldi seadmena. Peate igaühe jaoks draiverid installima. Tarkvara DVB-PC TV Star võimaldab hallata mitut tuunerit.

Kust leida täielikku kasutusjuhendit?

Kasutusjuhend on saadaval tasuta PDF-vormingus saidil notice-facile.com. Saate selle otse toote lehelt alla laadida. Üksikasjalikku teavet leiate ka tootja veebisaidilt: www.technisat.com.

KASUTUSJUHEND SkyStar 2 eXpress HD TECHNISAT

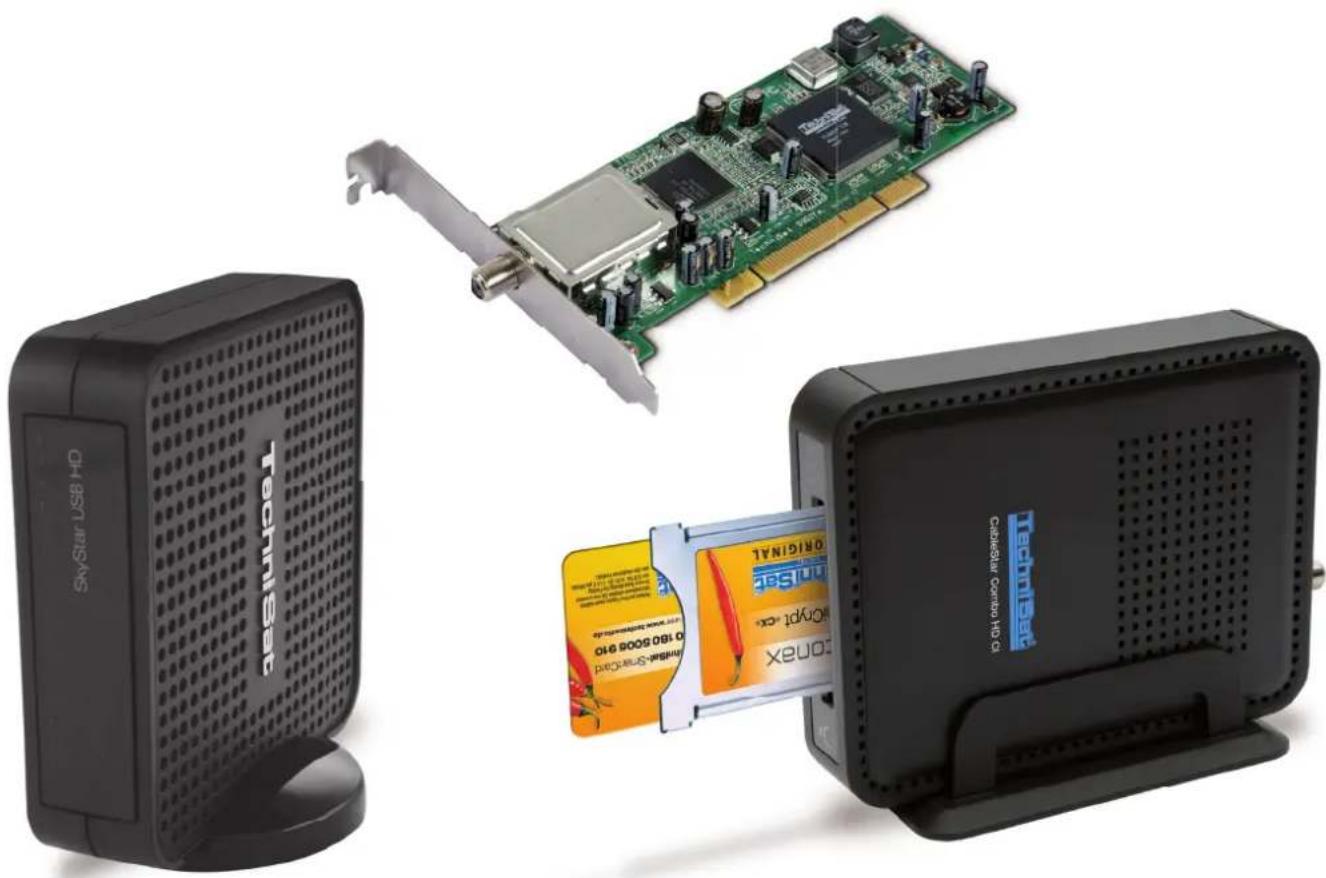

Kiirpaigalduse juhend

Kõigile TechniSati PCI / PCIe / USB 2.0 toodetele

1. Tarkvara ja juhendi uusim versioon 39

2. Selle käsiraamatu kokkulepped 39

II. DVB-PC-TV-seadme paigaldamine 39

1. PCI / PCIe-kaardi paigaldamine 39

2. USB-karbi / USB-pulga paigaldamine 41

III. Draiveri- ja tarkvarakomponentide installimine 41

1. Kokkuvõte 41

2. Draiverite ja tarkvarapakettide installimine 41

3. DVB-PC TV Stari rakenduste installimine 42

4. Draiveri installimine käsitsi 46

5. Draiveri uuendamine 47

6. Linux 47

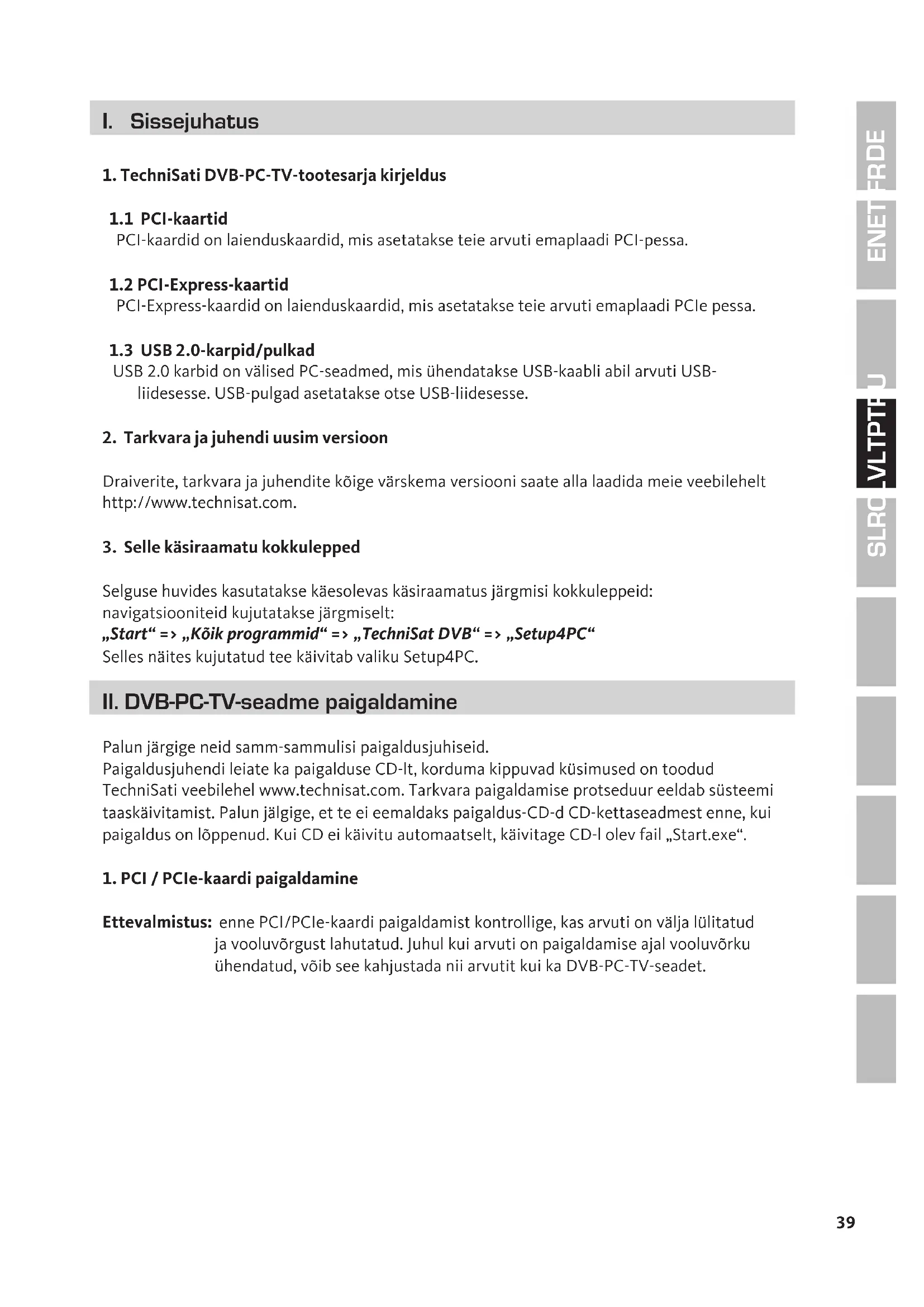

I. Sissejuhatus

PCI-kaardid on laienduskaardid, mis asetatakse teie arvuti emaplaadi PCI-pessa.

1.2 PCI-Express-kaartid

PCI-Express-kaardid on laienduskaardid, mis asetatakse teie arvuti emaplaadi PCIe pessa.

1.3 USB 2.0-karpid/pulkad

USB 2.0 karbid on välised PC-seadmed, mis ühendatakse USB-kaabli abil arvuti USB-liidesesse. USB-pulgad asetatakse otse USB-liidesesse.

2. Tarkvara ja juhendi uusim versioon

Draiverite, tarkvara ja juhendite köige värskema versiooni saate alla laadida meie veebilehelt http://www.technisat.com.

3. Selle käsiraamatu kokkulepped

Selguse huvides kasutatakse käesolevas käsiraamatus järgmisi kokkuleppeid: navigatsiooniteid kujutatakse järgmiselt:

$$ , \text { Start }" = >, \text { Kõik programmid }" = >, \text { TechniSat DVB }" = >, \text { Setup4PC } $$

Selles näites kujutatud tee käivitab valiku Setup4PC.

II. DVB-PC-TV-seadme paigaldamine

Palun järgige neid samm-sammulisi paigaldusjuhiseid.

Paigaldusjuhendi leiate ka paigalduse CD-lt, korduma kippuvad küsimused on toodud TechniSati veebilehel www.technisat.com. Tarkvara paigaldamise protseduur eeldab süsteemi taaskäivitamist. Palun jälgige, et te ei eemaldaks paigaldus-CD-d CD-kettaseadmest enne, kui paigaldus on lõppenud. Kui CD ei käivitu automaatselt, käivitage CD-l olev fail „Start.exe“.

1. PCI / PCIe-kaardi paigaldamine

Ettevalmistus: enne PCI/PCIe-kaardi paigaldamist kontrollige, kas arvuti on välja lülitatud ja vooluvõrgust lahutatud. Juhul kui arvuti on paigaldamise ajal vooluvõrku ühendatud, võib see kahjustada nii arvutit kui ka DVB-PC-TV-seadet.

1.1 Avage arvutikorpus vastavalt tootja juhistele.
1.2 Otsige oma PCI / PCIe-kaardile vaba PCI / PCIe-pesa ja eemaldage katteplaat. (Joonis 1)
1.3 Enne PCI / PCIe-kaardi puudutamist vabastage oma keha staatilisest elektrist, puudutades mõnd sobivat maanduspunkti. (Joonis 2)
1.4 Hoidke PCI/PCIe-kaarti ainult väliskülgedelt. Lükake kaart kindlalt, kuid ettevaatlikult pessa, kuni kaart oma kohale lukustub. TechniSat ei vastuta kahjude eest, mis tekivad valest paigaldamisest. (Joonis 3)
1.5 PCIe-kaart: PCIe-kaart eeldab eraldi toiteallika olemasolu, mis on ühendatud arvuti toitevarustusest pärit kaabli kaudu ning paigaldatud PCIe-kaardi konnektorile.
Kui seda ühendust ei looda, ei paigaldata tarkvara ja draivereid. (Joonis 4 ja 5)
1.6 Pärast arvutikorpuse sulgemist ühendage oma televisioonikaabel (satelliidi-, kaabeltelevisiooni või antennikaabel), toiteadapter ja kõik eelnevalt lahutatud kaablid. (Joonis 6)
1.7 Lülitage oma arvuti nüüd sisse. Windows tuvastab uue riistvara ja küsib PCI/PCIe-kaardi draiverit. Asetage kaasasolev paigaldus-CD sisse ja käivitage paigaldusprotsess.

2.1 a Ühendage USB-karp kaasasoleva USB-kaabli abil oma arvutiga.
2.1 b USB-pulk tuleb paigaldada otse arvuti vabasse USB-liidesesse.
2.2 Ühendage kaasasolev vörgukaabel USB-karbiga. USB-pulk ei nõua eraldi toiteallikat, kuna saab toidet USB-liidese kaudu.
2.3 Ühendage oma televisioonikaabel (satelliidi-, kaabeltelevisiooni või antennikaabel) USB-karbi või USB-pulgaga. Toaantenniga ühendamiseks

on USB-pulgaga kaasas UHF-adapter.

2.4 Windows tuvastab uue riistvara ja küsib USB-tootele draiverit. Asetage kaasasolev paigaldus-CD sisse ja käivitage paigaldusprotsess.

III. Draiveri- ja tarkvarakomponentide installimine

1. Kokkuvõte

Selles peatükis kirjeldatakse SkyStar USB HD installimist operatsioonisüsteemi Windows7 Ultimate x86 keskkonda. Ülejäänud toetatud operatsioonisüsteemide korral on installimisprotseduur sarnane.

Kasutusjuhendite uusimad versioonid eri keeltes leiate, kui klõpsate paigalduskuval nuppu „Juhendid“ (Manuals).

2. Draiverite ja tarkvarapakettide installimine

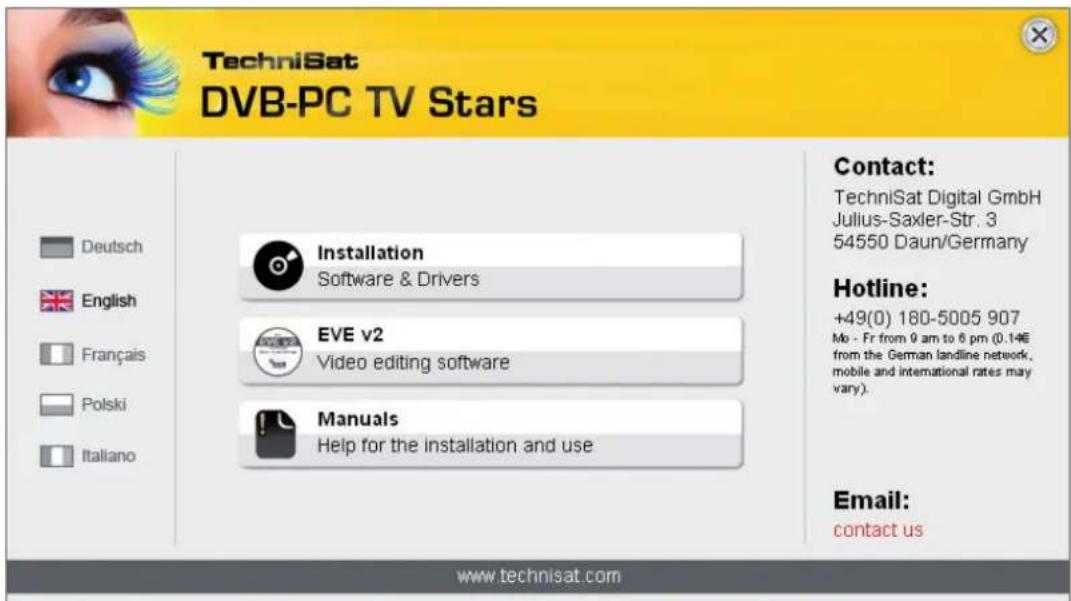

Sisestage paigaldus-CD. Autostart peaks avama paigalduskuva (Joonis 1).

Juhul kui see kuva ei ilmu, saate selle käivitada käsitsi, käivitades paigaldus-CD-I oleva faili „Start.exe“.

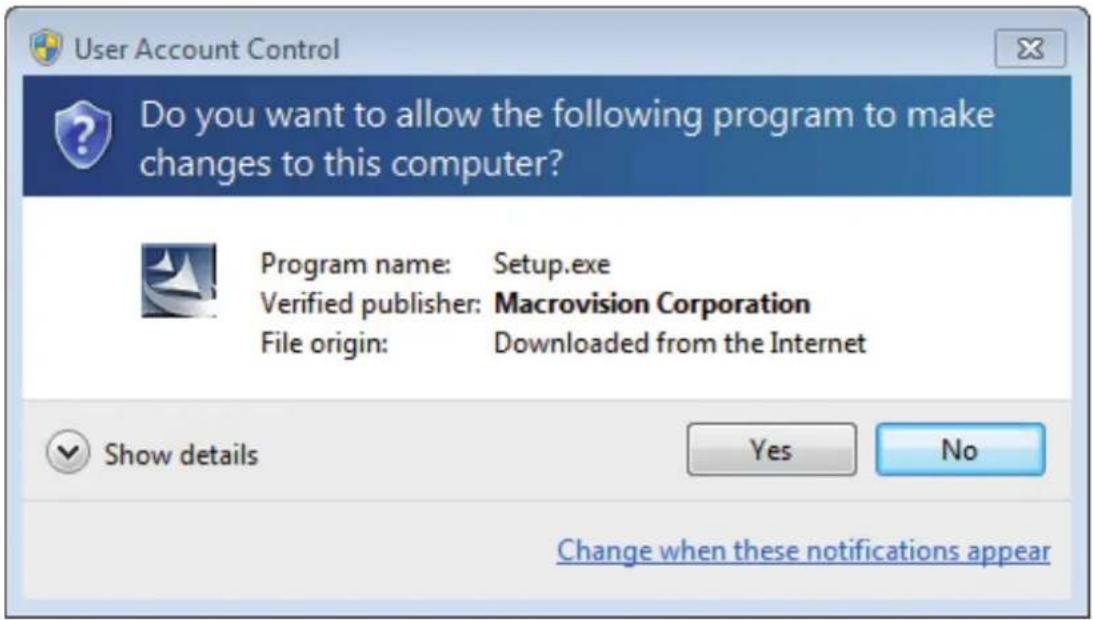

Kui käivitate seadistuse operatsioonisüsteemis Windows Vista või Windows 7, kuvatakse aken „Kasutajakontode haldus“ (User Account Control) (Joonis 2):

Joonis 2. Kasutajakontode haldus operatsioonisüsteemis Windows 7

Kinnitage teade, vajutades nuppu „Jah“ (Yes). Kui klõpsate nupul „Ei“ (No), katkeb seadistusprotsess ning draiveri ja tarkvara installimine ei jätku.

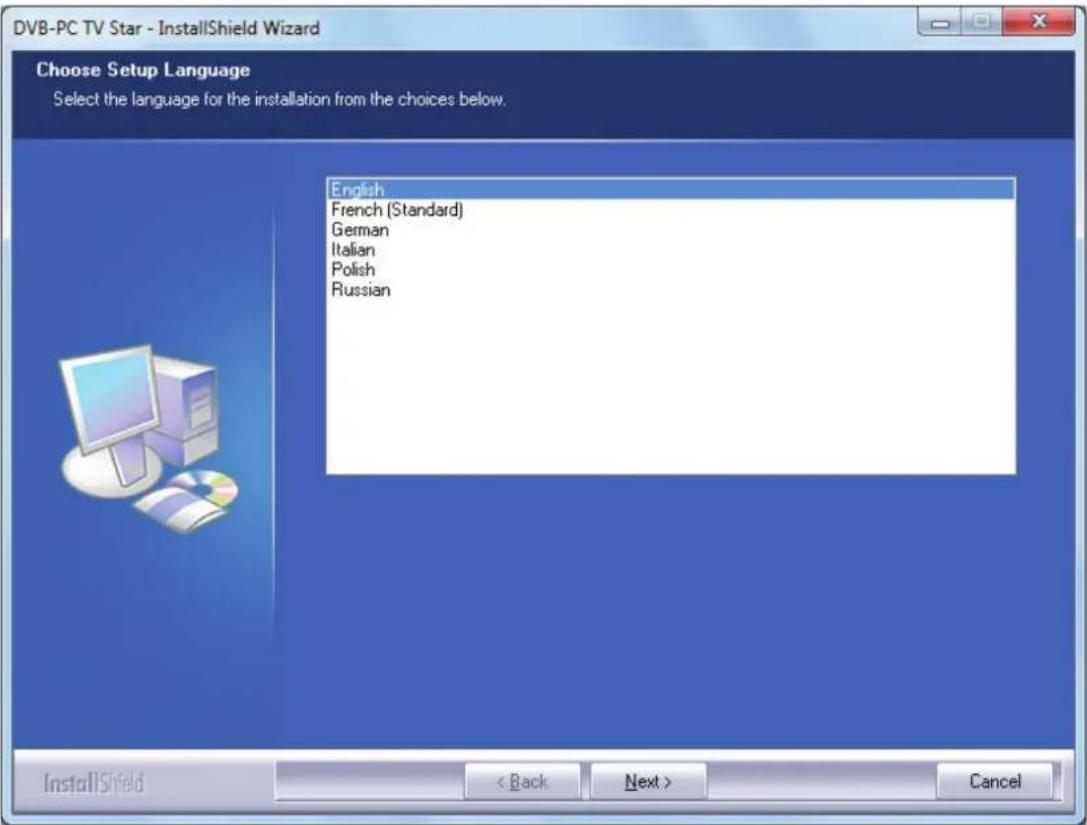

Kõigepealt kuvatakse keelemenüü. Valige siin soovitud keel (nt inglise keel) ja klõpsake jätkamiseks nuppu „Edasi“ (Next). (Joonis 3)

Joonis 3. Seadistuskeele valimine

Teie TechniSat DVB-PC-TV-Stari seadme draiverid installitakse automaatselt. Kui olete juba installinud mõne TechniSati DVB-PC-TV-Stari draiveri varasema versiooni, desinstallib seadistus vana draiveri ja tarkvara automaatselt ning käivitub siis uuesti. Pärast taaskäivitumist käivitub uue draiveri ja tarkvara installimine automaatselt..

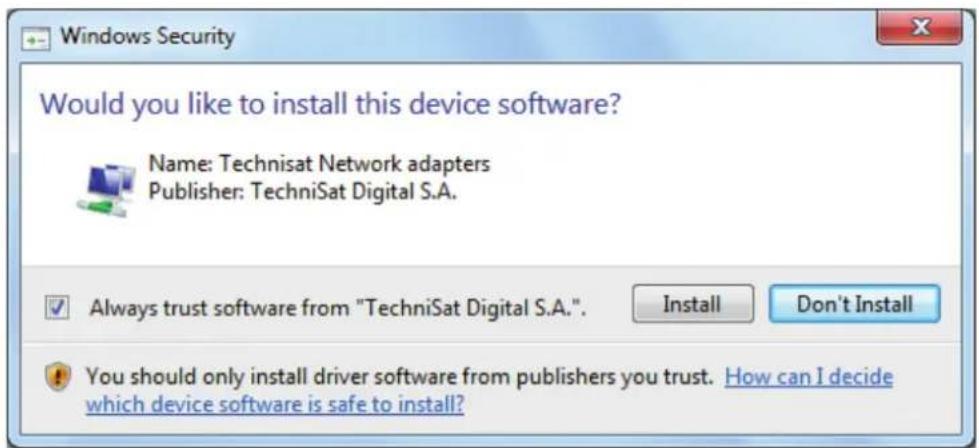

Draiveri installimise ajal avaneb alaosas kuvatav aken „Windowsi turvalisus“ (Windows Security) (Joonis 4).

Joonis 5. Tere tulemast

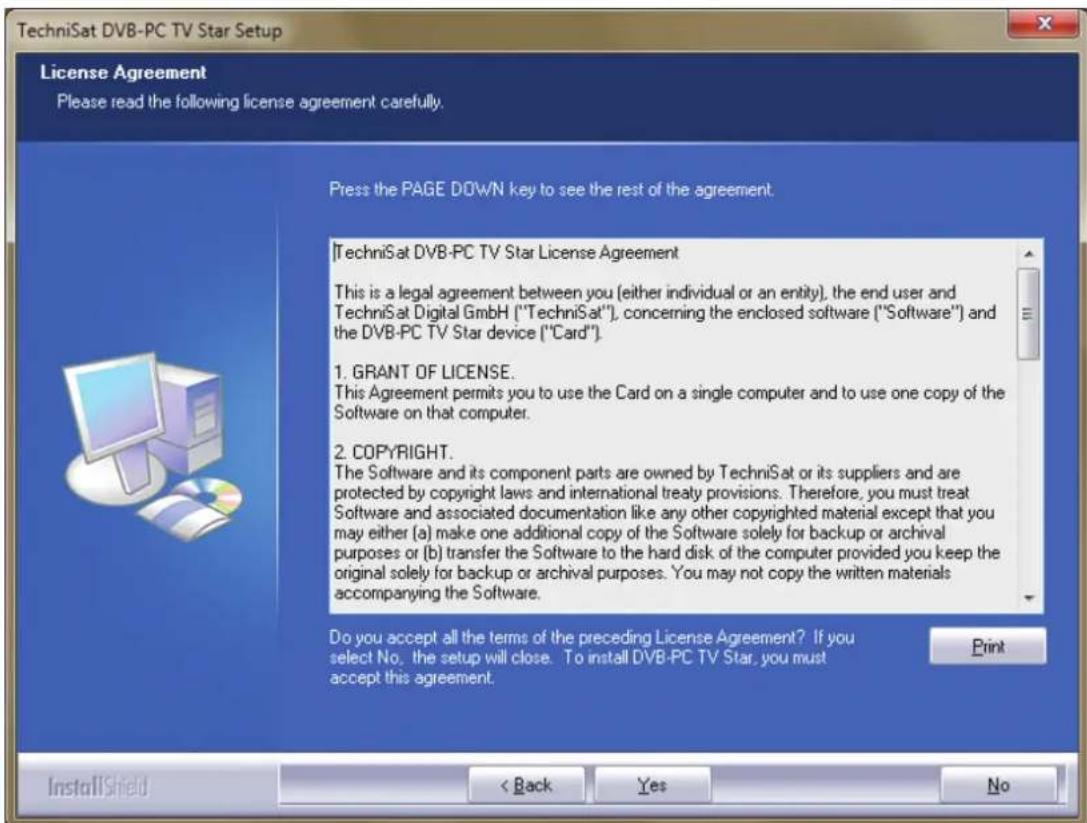

Lugege TechniSati DVB-PC TV Stari litsentsilepingut ning klõpsake sellega nõustumise korral nupul „Jah“ (Yes). (Joonis 6)

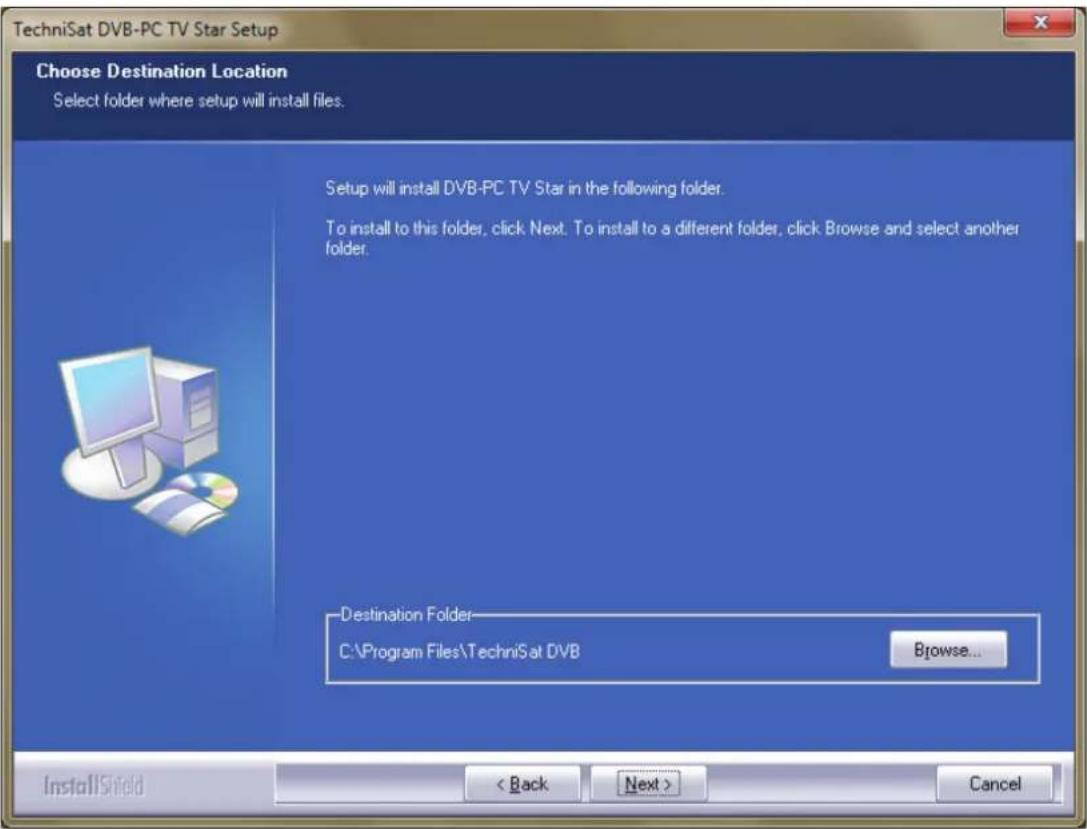

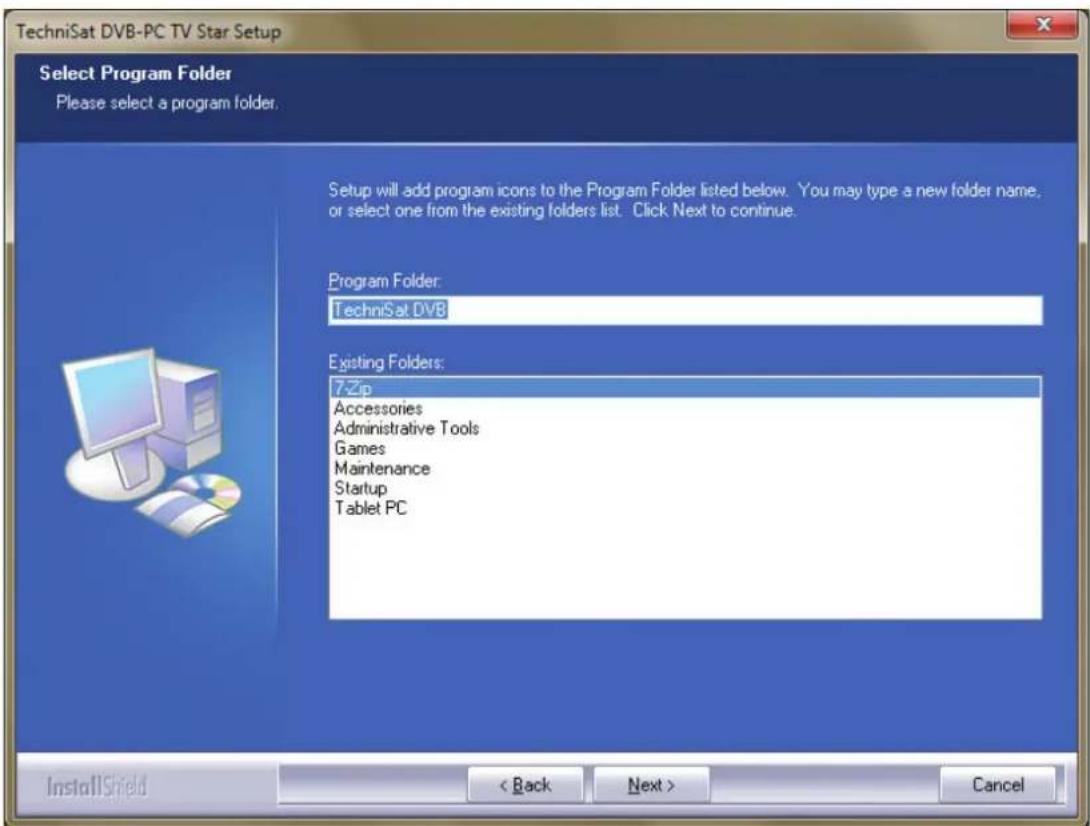

Tarkvara sihtkoha määramiseks kasutage kas eelseadistatud kausta või klõpsake nupul „Lehitse“ (Browse). Jätkamiseks klõpsake nupul „Edasi“ (Next). (Joonis 7)

Joonis 6. Tarkvaralitsentsileping

Joonis 7. Andmetee valimine

Jätkamiseks klõpsake nupul „Edasi“ (Next). Seadistusprogramm installib nüüd tarkvara. Sulgege tarkvara ja seadme draiveri installimine, klõpsates nupul „Lõpeta“ (Finish) ning käivitage arvuti uuesti.

Joonis 9. Seadistamine on lõppenud

4. Draiveri installimine käsitsi

Kui olete installinud oma TechniSat DVB-PC TV Stari seadmetesse mõne vanema draiveri või tarkvaraversiooni, lugege punkti nr III. 3.

Riistvara paigaldusassistent käivitub vaid juhul, kui Windows tuvastab uue seadme, mille jaoks pole draiverit veel installitud. Kui teie süsteemiga on ühendatud mitu DVB-PC TV Stari seadet, avaneb iga seadme kohta assistent „Leiti uus riistvara“ (Found new Hardware). Igale seadmele tuleb installida oma draiver. Pärast viimase draiveri installimist võite alustada tarkvara installimisega.

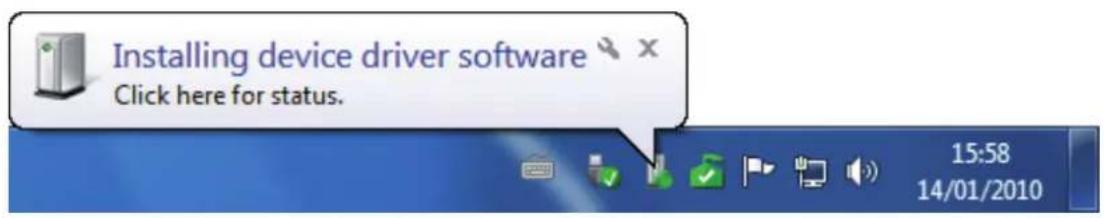

Joonis 10. Leiti uus riistvara

Oma toodetele tarkvarapaketi installimiseks on vaja administraatoriõigusi. Jälgige, et oleksite kasutajakontode (User Accounts) alt sisse loginud administraatorina.

Võite installida kas algul seadme draiveri ja seejärel tarkvara või lasta installida draiveri automaatselt, tarkvara installimise ajal. Vähem kogenud kasutajatele soovitame draiveri automaatset installimist.

Operatsioonisüsteemiga Windows 7® ühilduvate DVB-PC TV Staride puhul otsib operatsioonisüsteem öiget draiverit internetist, mistõttu tuleks tagada lairibaühenduse olemasolu. Draiverid paigaldatakse seejärel automaatselt ning draiveriuuendusi võetakse vastu automaatsete uuenduste abil.

Kui selle protsessi käigus tekib probleem, lugege meie kodulehe rubriiki FAQ (korduma kippuvad küsimused).

5. Draiveri uuendamine

Kui olete paigaldanud mitu TechniSati PCI-, PCI-Express- või USB-seadet, peate uuendama kõikide seadmete draivereid.

Kui olete installinud andmevastuvõturakenduse Server4PC, peate selle pärast süsteemi käivitamist esmalt sulgema ning alles seejärel saate hakata tarkvara uuendama. Server4PC-programmiikooni leiate Windowsi tegumiribalt.

Joonis 11. Server4PC süsteemikuval

Käivitage nüüd tarkvara installimine. Tarkvara paigaldusassistent uuendab automaatselt köigi installitud seadmete draiverid ja tarkvarapaketi.

Nüüd viib tarkvara installimise protseduur läbi järgmise sammu.

6. Linux

TechniSat toetab Linuxi arenduskogukonna püüdlusi ning Video-4-Linux Frameworks ühildub enamiku meie toodetega (www.linuxtv.org). Arvestage, et TechniSat ei paku nendele draiveritele kliendituge ega garantiid, mistõttu tuleb toodet kasutada omal vastutusel.
