MODE D'EMPLOI WF1702NHW SAMSUNG

Käesolev juhend on valmistatud 100% ümbertöödeldud paberist. WF1702NHWG-02796Q-03_ET.indd 1 2014/11/27 14:52:26Eesti - 2

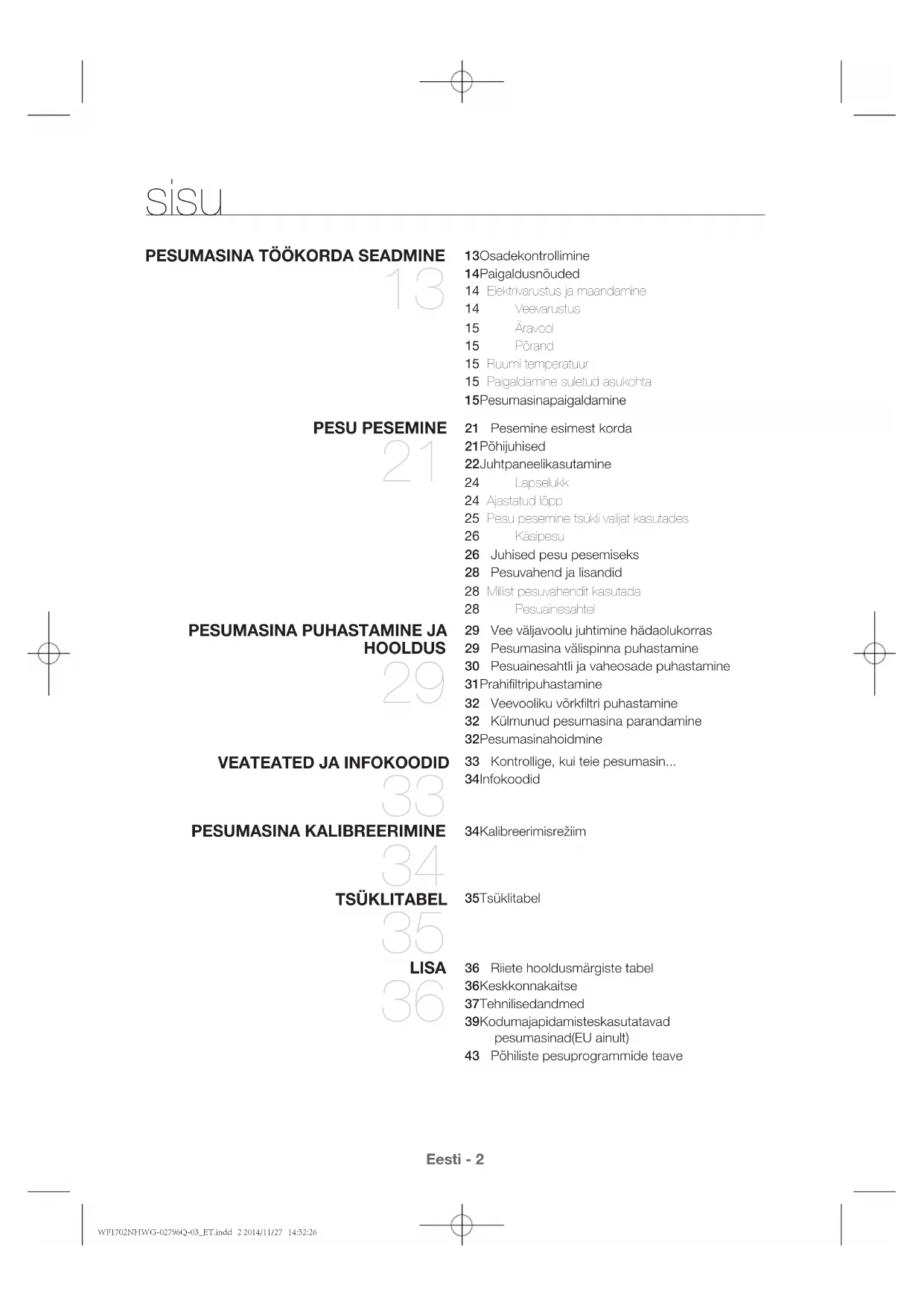

15 Paigaldamine suletud asukohta

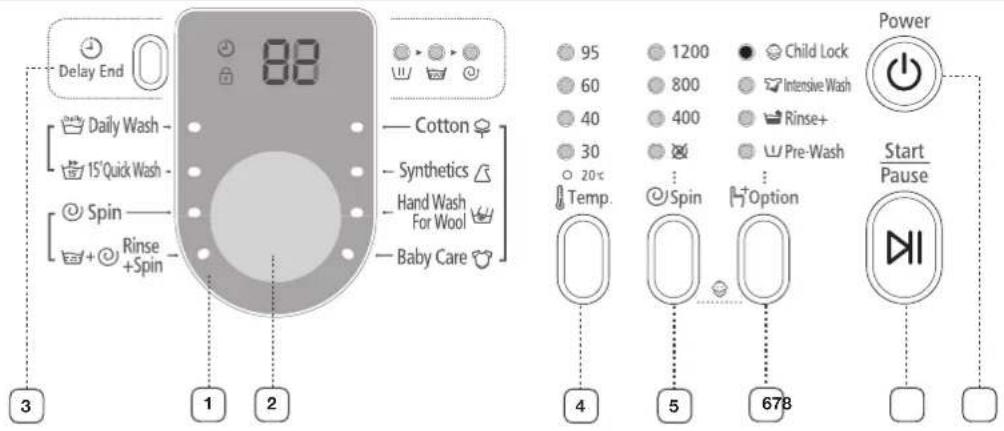

22 Juhtpaneeli kasutamine

25 Pesu pesemine tsükli valijat kasutades

26 Juhised pesu pesemiseks

28 Pesuvahend ja lisandid

28 Millist pesuvahendit kasutada

PESUMASINA PUHASTAMINE JA HOOLDUS

29 Vee väljavoolu juhtimine hädaolukorras

29 Pesumasina välispinna puhastamine

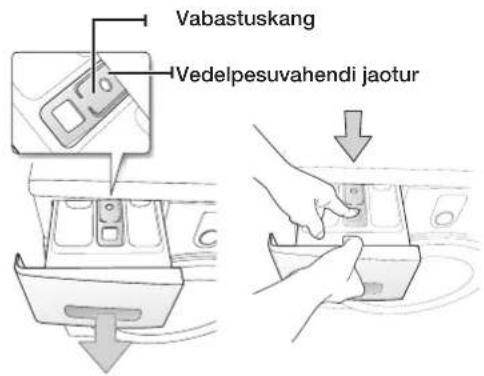

30 Pesuainesahtli ja vaheosade puhastamine

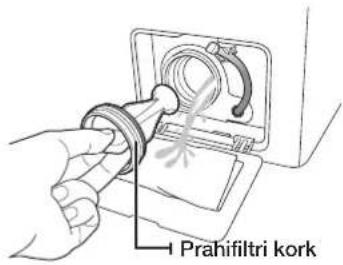

31 Prahifiltri puhastamine

32 Veevooliku võrkfiltri puhastamine

36 Riiete hooldusmärgiste tabel

Õnnitleme Teid uue Samsung ActivFresh™ pesumasina omandamise puhul. See

kasutusjuhend sisaldab olulist infot masina paigaldamise, kasutamise ja hoolduse

kohta. Võtke aega ja lugege see kasutusjuhend läbi. Nii saate pesumasina erinevad

omadused ja funktsioonid täielikult ära kasutada.

MIDA PEATE TEADMA OHUTUSJUHISTE KOHTA Palun lugege see kasutusjuhend tähelepanelikult läbi.Nii võite olla kindel, et oskate oma uue masina

mitmesuguseid omadusi ja funktsioone ohutult ja tõhusalt kasutada.Hoidke kasutusjuhendit masina lähedal

kindlas kohas, et saaksite sellest tulevikus nõu ja abi. Kasutage masinat ainult selles kasutusjuhendis

kirjeldatud eesmärgil.

Selles kasutusjuhendis sisalduvad hoiatused ja olulised ohutusjuhised ei hõlma kõiki võimalikke tingimusi

ning ilmneda võivaid olukordi. Pesumasina paigaldamisel, hooldamisel ja kasutamisel tuleb lähtuda tervest

mõistusest, olla ettevaatlik ja hoolikas.

Selle eest vastutate Teie.Kuna alljärgnevad kasutusjuhised käivad erinevate mudelite kohta, võivad

Teie pesumasina tehnilised näitajad kasutusjuhendis kirjeldatutest pisut erineda. On võimalik, et mitte

kõik hoiatavad märgid ei sobi Teie masinaga. Küsimuste või probleemide korral pöörduge lähimasse

hoolduskeskusse või otsige abi ja infot internetiaadressilt www.samsung.com.

TÄHTSAD OHUTUSSÜMBOLID JA ETTEVAATUSABINÕUD Mida tähendavad selles kasutusjuhendis olevad ikoonid ja märgid:

HOIATUS Ohud või ebaturvaline toimimisviis, mis võib põhjustada tõsiseid

kehavigastusi, surma ja/või materiaalset kahju.

ETTEVAATUST Ohud või ebaturvaline toimimisviis, mis võib põhjustada kehavigastusi ja/

või materiaalset kahju.

ETTEVAATUST Tule- või plahvatusohu, elektrilöögi või kehavigastuste ohu vähendamiseks

tuleb pesumasinat kasutades järgida järgnevaid põhilisi ohutusmeetmeid:

Järgige juhiseid täpselt.

Eemaldage toitepistik seinakontaktist.

Elektrilöögi vältimiseks veenduge, et pesumasin oleks maandatud.

Abi saamiseks helistage teenindusse.

Need hoiatustähised siin on mõeldud vältimaks Teie ja teiste inimeste vigastamist.

Palun järgige neid täpselt.

Pärast selle alajaotise läbilugemist hoidke kasutusjuhendit kindlas kohas, et sellest

tulevikus abi ja nõu leida.

Enne masina kasutamist lugege kõik juhised läbi.

Nagu kõigi elektriseadmete puhul, milles on liikuvaid osi, tuleb arvestada võimalike

ohtudega. Masina ohutuks kasutamiseks tuleb selle töö endale selgeks teha ning olla

kasutamisel hoolikas. WF1702NHWG-02796Q-03_ET.indd 3 2014/11/27 14:52:26Eesti - 4

HOIATUS: Pesumasina kasutamisel tulekahju, elektrilöögi või vigastuste vältimiseks

järgige järgmisi põhilisi ohutussuuniseid.

Ärge lubage lastel (ega lemmikloomadel) pesumasina sees või peal

mängida. Pesumasina luuki ei saa seestpoolt kergesti avada.Lapsed

võivad seadmesse kinni jäädes saada tõsiseid kehavigastusi.

Seade pole mõeldud kasutamiseks piiratud füüsiliste või vaimsete

võimetega ega ka vähese kogemuse või väheste teadmistega

inimestele (sh lastele), kui neil puudub järelevalve või neid ei juhenda

inimene, kes tagab nende ohutuse.

Tuleb jälgida, et lapsed masinaga ei mängiks.

Kasutamiseks Euroopas. Seadet võivad kasutada lapsed alates

8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete

võimete või vähese kogemuse või väheste teadmistega inimesed,

kui on tagatud järelevalve või juhendamine seoses seadme ohutu

kasutamisega ning nad mõistavad kaasnevaid ohte. Lapsed ei

tohi seadmega mängida. Lapsed ei tohi teostada puhastus- ja

hooldustoiminguid ilma järelevalveta.

Kui toitejuhe on katki, tuleb see ohutuse tagamiseks asendada

tootja esindaja, teenindustöötaja või sarnast kvalifikatsiooni omava

spetsialisti poolt. HoiATuS WF1702NHWG-02796Q-03_ET.indd 4 2014/11/27 14:52:26Eesti - 5

Seade tuleb paigaldada nii, et toitepistik, veekraanid ja äravoolutorud

on juurdepääsetavad.

Ventileerimisavadega seadmete puhul tuleb jälgida, et põrandakate

avasid kinni ei kataks.

Seadme ühendamisel tuleb kasutada kaasasolevaid uusi

voolikukomplekte, vanu komplekte ei tohi kasutada.

ETTEVAATUST: Termokaitsme tahtmatu lähtestamise tõttu

tekkiva ohu vältimiseks ei tohi seade olla varustatud vooluga välise

lülitusseadme (nt taimeri) kaudu või ühendatud vooluringiga, mida

lülitatakse pidevalt sisse ja välja.

WF1702NHWG-02796Q-03_ET.indd 5 2014/11/27 14:52:27Eesti - 6

pAiGALDAMiSeGA SeoTuD TÕSiSeD HoiATuSMÄRGiD Selle masina peab paigaldama kvalifitseeritud tehnik või hooldusfirma.

- Vastasel korral võib tagajärjeks olla elektrilöök, tulekahju, plahvatus, probleemid

masinaga või vigastus.

Masin on raske, olge seda tõstes ettevaatlik.

Ühendage toitekaabel vahelduvvoolu 220-240V/50Hz/15A või neist näitajatest parema

seinakontaktiga ja kasutage kontakti ainult selle masina jaoks. Ka pikendusjuhet ei ole

- Seinakontakti jagamine teiste masinatega jagaja või pikenduskaabli abil võib põhjustada

elektrilöögi või tulekahju.

- Kontrollige, kas elektripinge, sagedus ja vool vastavad toote tehnilistes andmetes

toodule. Vastasel korral võib tagajärjeks olla elektrilöök või tulekahju. Ühendage

toitepistik tugevasti seinakontakti.

Eemaldage toitepistiku kontaktidelt ja puutepunktidelt regulaarsete ajavahemike tagant

kuiva lapiga üleliigne ollus, nt tolm või vesi.

- Tõmmake toitepistik pesast välja ja pühkige kuiva lapiga puhtaks.

- Vastasel korral võib tagajärjeks olla elektrilöök või tulekahju.

Ühendage toitepistik seinakontaki õiges asendis, jälgides, et kaabel kulgeks põranda

- Kui ühendate toitepistiku pessa vastupidises asendis, võite vigastada kaablis olevaid

traate ja tagajärjeks võib olla elektrilöök või tulekahju.

Hoidke pakkematerjale kindlasti lastele kättesaamatus kohas, sest need võivad lastele

- Kui laps tõmbab endale koti pähe, võib tagajärjeks olla lämbumine.

Masina, toitepistiku või toitekaabli vigastuse korral pöörduge lähimasse teeninduskeskusse.

See masin peab olema nõuetekohaselt maandatud.

Ärge maandage masinat gaasitoru, plastist veetoru ega telefonikaabli külge.

- Tagajärjeks võivad olla elektrilöök, tulekahju, plahvatus või probleemid masinaga.

- Ärge kunagi ühendage toitekaablit pistikupessa, mis ei ole nõuetekohaselt maandatud,

ning veenduge, et see vastaks kohalikele ja üleriigilistele eeskirjadele.

Ärge paigaldage masinat küttekeha või süttiva materjali lähedusse.

Ärge paigaldage masinat niiskesse, õlisesse ega tolmusesse kohta, otsese päikesevalguse

kätte ega kohta, kuhu pääseb vesi (vihmapiisad).

Ärge paigaldage masinat madala temperatuuriga kohta.

- Külmaga võivad torud lõhkeda.

Ärge paigaldage masinat kohta, kus võib esineda gaasi lekkimist.

- Tagajärjeks võib olla elektrilöök või tulekahju.

Ärge kasutage elektritransformaatorit.

- Tagajärjeks võib olla elektrilöök või tulekahju.

Ärge kasutage defektset toitepistikut, toitekaablit ega logisevat seinakontakti.

- Tagajärjeks võib olla elektrilöök või tulekahju.

ohutusalane teave HoiATuS WF1702NHWG-02796Q-03_ET.indd 6 2014/11/27 14:52:27Eesti - 7

Ärge tõmmake toitekaablit ega painutage seda liigselt.

Ärge keerutage toitekaablit ega siduge seda sõlme.

Ärge riputage toitekaablit mõne metallist eseme külge, ärge asetage toitekaablile raskeid

esemeid, ärge pange toitekaablit esemete vahele ega suruge seda masina taha.

- Tagajärjeks võib olla elektrilöök või tulekahju.

Toitepistikut seinakontaktist välja võttes ärge tirige toitekaablist.

- Toitepistikut eemaldades hoidke kinni pistikust.

- Vastasel korral võib tagajärjeks olla elektrilöök või tulekahju.

Ärge asetage toitekaablit ja voolikuid kohta, kus võite nende otsa komistada.

pAiGALDAMiSeGA SeoTuD eTTeVAATuSMÄRGiD See masin tuleb paigutada selliselt, et oleks tagatud juurdepääs toitepistikule.

- Vastasel korral võib elektrileke põhjustada elektrilöögi või tulekahju.

Paigaldage masin tasasele kõvale pinnale, mis on selle kandmiseks küllalt tugev.

- Vastasel korral võib tagajärjeks olle ebanormaalne vibratsioon, liikumine, müra või

probleemid masinaga.

kASuTAMiSeGA SeoTuD TÕSiSeD HoiATuSMÄRGiD Masina üleujutamise korral katkestage koheselt vee pealevool ja vooluvarustus ning

pöörduge lähimasse teeninduskeskusse.

- Ärge puudutage toitepistikut märgade kätega.

- Tagajärjeks võib olla elektrilöök.

Kui masinast kostub ebatavalist müra, tuleb põlemislõhna või suitsu, võtke toitepistik

koheselt seinakontaktist välja ja pöörduge lähimasse teeninduskeskusse.

- Vastasel korral võib tagajärjeks olla elektrilöök või tulekahju.

Gaasilekke korral (nt propaangaas, veeldatud naftagaas jne) õhutage koheselt ruumi ning

ärge puudutage toitepistikut. Ärge puudutage masinat ega toitekaablit.

- Ärge kasutage ventilaatorit.

- Säde võib põhjustada plahvatuse või tulekahju.

Ärge lubage lastel pesumasina sees või peal mängida. Ühtlasi tuleb masinat utiliseerides

pesumasina uksekäepide ära võtta.

- Kui lapsed jäävad masinasse lõksu, võivad nad ära lämbuda.

Enne masina kasutamist eemaldage kindlasti selle põhja alla kinnitatud pakend (vahtkumm,

Ärge peske masinas esemeid, millel on bensiini, petrooleumi, benseeni, värvilahustit,

alkoholi või muid süttivaid või plahvatusohtlikke aineid.

- Tagajärjeks võib olla elektrilöök, tulekahju või plahvatus.

Ärge avage jõudu kasutades pesumasina ust, kui masin töötab (kõrgel temperatuuril

pesemine/kuivatamine/tsentrifuugimine).

- Pesumasinast väljavoolav vesi võib tekitada põletushaavu või muuta põranda libedaks.

See võib põhjustada vigastusi.

- Ukse avamine jõudu kasutades võib masinat rikkuda või põhjustada vigastusi.

Ärge torgake kätt pesumasina alla.

- See võib põhjustada vigastusi.

Ärge puudutage toitepistikut märgade kätega.

- Te võite saada elektrilöögi.

Ärge tõmmake masina väljalülitamiseks toitepistikut pesast välja ajal, mil masin veel töötab.

- Toitepistiku uuesti seinakontakti torkamine võib anda sädeme ja põhjustada elektrilöögi

Ärge lubage lastel ega haigetel inimestel ilma järelvalveta pesumasinat kasutada. Ärge

lubage lastel masinasse ronida.

- Tagajärjeks võivad olla elektrilöök, põletushaavad või vigastus.

Ärge sirutage kätt ega metallesemeid pesumasina alla, kui masin töötab.

- See võib põhjustada vigastusi.

Ärge hoidke kinni toitekaablist, kui ühendate masina vooluvõrgust lahti; haarake alati

tugevasti pistikust kinni ja tõmmake see otse pesast välja.

- Vigastatud toitekaabel võib põhjustada lühise, tulekahju ja/või elektrilöögi.

Ärge püüdke masinat ise remontida, koost lahti võtta ega muuta.

- Ärge kasutage peale standardsete kaitsekorkide muid kaitsmeid (nt vask, terastraat jne).

- Kui masin vajab remonti või uuesti paigaldamist, pöörduge lähimasse

- Vastasel korral võib tagajärjeks olla elektrilöök, tulekahju, probleemid tootega või

Kui masinasse on pääsenud võõrollust, nt vett, ühendage toitepistik lahti ja pöörduge

lähimasse teeninduskeskussse.

- Vastasel korral võib tagajärjeks olla elektrilöök või tulekahju.

Kui vee sissevõtuvoolik tuleb kraani küljest lahti ja ujutab masina üle, ühendage toitepistik

- Vastasel korral võib tagajärjeks olla elektrilöök või tulekahju.

Kui masinat ei kasutata pikemat aega, samuti äikesetormi või välgu ajal, tuleb toitepistik

pistikupesast välja tõmmata.

- Vastasel korral võib tagajärjeks olla elektrilöök või tulekahju.

WF1702NHWG-02796Q-03_ET.indd 8 2014/11/27 14:52:27Eesti - 9

kASuTAMiSeGA SeoTuD eTTeVAATuSMÄRGiD Kui pesumasin on saastunud selliste ainetega nagu puhastusvahend, mustus, toidujäägid

jne, võtke toitepistik pistikupesast välja ja puhastage pesumasinat niiske pehme lapiga.

- Vastasel korral võivad tagajärjeks olla plekid, deformeerumine, kahjustused või

Tugeva löögi mõjul võib esiklaas puruneda. Olge pesumasinat kasutades hoolikas.

- Purunenud klaas võib põhjustada vigastusi.

Pärast veevarustuse katkemist või vee sissevõtuvooliku uuesti ühendamist keerake kraan

Pärast pikaajalist mittekasutamist keerake kraan aeglaselt lahti.

- Õhurõhk vee sissevõtuvoolikus või veetorus võib mõne osa rikkuda või põhjustada

Kui töö käigus esineb vee äravooluga seotud rike, kontrollige võimalikke äravooluprobleeme.

- Kui kasutatakse pesumasinat, mis on äravooluga seotud probleemi tõttu üle ujutatud,

võib elektrileke põhjustada elektrilöögi või tulekahju.

Pesu masinasse pannes jälgige, et see ei jääks ukse vahele kinni.

- Kui pesu jääb ukse vahele kinni, võib tagajärjeks olla pesu või pesumasina rikkumine või

Veenduge, et kraan on kinni keeratud, kui pesumasinat ei kasutata.

- Veenduge, et vee sissevõtuvooliku konnektori kruvi on korralikult kinni keeratud.

- Vastasel korral võib tagajärjeks olla materiaalne kahju või kehavigastus.

Kontrollige, et kummitihendil ei ole võõrkehi (jäätmeid, niiti vms).

- Kui uks ei ole korralikult kinni, võib tagajärjeks olla veeleke.

Enne toote kasutamist avage kraan ja kontrollige, et vee sissevõtuvooliku konnektor on

korralikult kinni keeratud ning et vett ei leki välja.

- Kui kruvid või vee sissevõtuvooliku konnektor on lahti, võib tagajärjeks olla vee lekkimine.

Tule- või plahvatusohu vähendamiseks:

- Teatud tingimustel võib sellises kuumaveesüsteemis nagu teie veekuumuti tekkida

gaasiline vesinik, kui süsteemi ei ole kasutatud kaks nädalat või kauem. GAASILINE VESINIK ON PLAHVATUSOHTLIK. Kui teie kuumaveesüsteemi ei ole kasutatud kaks

nädalat või kauem, avage kõik majapidamises olevad kuumaveekraanid ja laske vett

mitu minutit voolata, enne kui hakkate pesumasinat kasutama. Nii pääseb süsteemi

kogunenud gaasiline vesinik välja. Kuna gaasiline vesinik on tuleohtlik, ei tohi sel ajal

suitsetada ega süüdata lahtist tuld.Gaasilekke korral õhutage koheselt ilma toitepistikut

Toode on mõeldud ainult kodusmajapidamises kasutamiseks.

Toote kommertseesmärkidel kasutamist käsitatakse väärkasutamisena.

Sellisel juhul ei kuulu toode Samsungi standardgarantii tingimuste alla ning Samsung ei võta

endale vastutust väärtkasutusest tulenevate rikete või kahjustuste eest.

eTTeVAATuST WF1702NHWG-02796Q-03_ET.indd 9 2014/11/27 14:52:27Eesti - 10

Ärge seiske masinal ega asetage sellele esemeid (nt pesu, süüdatud küünlad, süüdatud

sigaretid, lauanõud, kemikaalid, metallist esemed jne).

- Tagajärjeks võivad olla elektrilöök, tulekahju, probleemid tootega või kehavigastus.

Ärge piserdage masina pinnale selliseid lenduvaid aineid nagu nt putukamärk.

- Need on inimesele kahjulikud ning võivad lisaks põhjustada elektrilöögi, tulekahju või

tekitada probleeme masinaga.

Ärge asetage pesumasina lähedale esemeid, mis tekitavad elektromagnetilise välja.

- Tagajärjeks võib olla rikkest tingitud kehavigastus.

Kuna kõrgel temperatuuril pesemise või kuivatamise tsükli ajal väljavoolav vesi on tuline, ei

tohi seda puudutada.

- Tagajärjeks võivad olla põletushaavad või kehavigastus.

Ärge peske, tsentrifuugige ega kuivatage veekindlaid istmeid, matte või rõivaid (*), v.a. juhul,

kui masinal on selliste esemete pesemiseks spetsiaalne programm.

- Ärge peske pakse, kõvasid matte isegi mitte juhul, kui nende hooldussildil on

- Sellega kaasnev ebatavaline vibratsioon võib tekitada kehavigastusi või vigastada

pesumasinat, seinu, põrandat või rõivaid.

* Villased voodiriided, vihmakatted, kalastusvestid, suusapüksid, magamiskotid,

mähkmekatted, dressid ning jalgratta-, mootorratta-, autokatted jne.

Ärge laske pesumasinal töötada, kui pesuaine sahtel on ära võetud.

- Sellega kaasnev veeleke võib põhjustada elektrilöögi või kehavigastuse.

Ärge sirutage kätt paaki kuivatamise ajal või vahetult pärast seda, sest paak on tuline.

- See võib põhjustada põletushaavu.

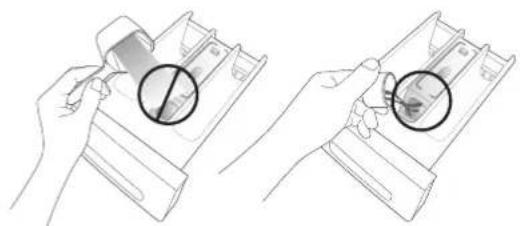

Pärast pesuaine sahtli avamist ärge sirutage sellesse kätt.

- Teie käsi võib pesuaine sisestusmehhanismi kinni jääda ning tagajärjeks on kehavigastus.

Ärge pange pesumasinasse muid objekte kui pesu (nt kingi, toidujääke, loomi).

- See võib pesumasina rikkuda või põhjustada koduloomade puhul ebatavalisest

vibratsioonist tingitud vigastusi või surma.

Ärge vajutage nuppudele selliste teravate objektidega nagu tihvtid, noad, küüned jms.

- Tagajärjeks võib olla elektrilöök või kehavigastus.

Ärge peske peske pesu, millel on õli, kreeme või losjoone, mida võib tavaliselt leida

nahahooldusvahenditega kauplevatest poodidest või massaažisalongidest.

- Nende toimel võib kummitihend deformeeruda ja põhjustada veelekke.

Ärge jätke pikemaks ajaks paaki selliseid metallobjekte nagu haaknõelad või

juukseklambrid, samuti mitte pleegitit.

- Nende toimel võib paak rooste minna.

- Kui paagi pinnale hakkab tekkima roostet, kasutage pinnal (neutraalset)

puhastusvahendit ja puhastage käsnaga. Ärge kunagi kasutage metallharja.

Ärge kasutage kuiva puhastusvahendit vahetult ning ärge peske, loputage ega

tsentrifuugige pesu, millel on kuiva puhastusvahendit.

- See võib põhjustada spontaanse põlemise või süttimise tingituna õli oksüdeerumise

Ärge kasutage vee jahutus-/soojendusseadmetest võetud tulist vett.

- Tagajärjeks võivad olla probleemid pesumasinaga.

WF1702NHWG-02796Q-03_ET.indd 10 2014/11/27 14:52:27Eesti - 11

Ärge kasutage pesumasinas looduslikku käteseepi.

- See hangub ja koguneb pesumasina sisemusse, mis võib põhjustada probleeme

masinaga, plekke, roostet või ebameeldivat lõhna.

Ärge peske pesuvõrgus selliseid suuri pesuesemeid nagu voodiriided.

- Pange sokid ja rinnahoidjad pesuvõrku ja peske neid koos muu pesuga.

- Vastasel korral võib ebatavaline vibratsioon põhjustada vigastusi.

Ärge kasutage tahkunud pesuainet.

- Kui see koguneb pesumasina sisemusse, võib tagajärjeks olla veeleke.

Pesumasina puhul, mille ventilatsiooniava asub seadme põhjal, tuleks jälgida, et see poleks

vaiba või mõne muu esemega tõkestatud.

Veenduge, et kõigi pesus olevate rõivaste taskud on tühjad.

- Kõvad teravad objektid, nt mündid, haaknõelad, kruvid või kivid, võivad masinat

tugevasti kahjustada.

Ärge peske suurte pannalde, nööpide või raskete metallmanustega rõivaid.

puHASTAMiSeGA SeoTuD TÕSiSeD HoiATuSMÄRGiD

Ärge piserdage puhastamiseks vett otse masinale.

Ärge kasutage tugevalt happelist puhastusainet.

Ärge kasutage masina puhastamiseks benseeni, lahustit või alkoholi.

- Tagajärjeks võivad olla plekid, deformeerumine, kahjustused, elektrilöök või tulekahju.

Enne puhastamist või hooldamist ühendage masin seinakontaktist lahti.

- Vastasel korral võib tagajärjeks olla elektrilöök või tulekahju.

HoiATuS WF1702NHWG-02796Q-03_ET.indd 11 2014/11/27 14:52:27Eesti - 12

Weee-TÄHiST puuDuTAV juHiS

Õige viis toote kasutuselt kõrvaldamiseks (elektriliste ja elektrooniliste

(Kehtib riikides, kus jäätmed kogutakse sorteeritult)

Selline tähistus tootel või selle tarvikutel või dokumentidel näitab, et toodet ega selle elektroonilisi

tarvikuid (nt laadija, peakomplekt, USB-kaabel) ei tohi kasutusaja lõppemisel käidelda

koos muude olmejäätmetega. Selleks et vältida jäätmete kontrollimatu käitlemisega seotud

võimaliku kahju tekitamist keskkonnale või inimeste tervisele ning edendada materiaalsete

vahendite säästvat taaskasutust, eraldage need esemed muudest jäätmetest ja suunake need

vastutustundlikult taasringlusse.

Kodukasutajad saavad teavet nende esemete keskkonnaohutu taaskasutamise kohta kas toote

müüjalt või keskkonnaametist.

Firmad peaksid võtma ühendust tarnijaga ning kontrollima ostulepingu tingimusi ja sätteid.

Toodet ega selle elektroonilisi tarvikuid ei tohi panna muude hävitamiseks mõeldud

kaubandusjäätmete hulka.

ohutusalane teave WF1702NHWG-02796Q-03_ET.indd 12 2014/11/27 14:52:27Eesti - 13

01 Töökorda seadmine

pesumasina töökorda seadmine

Veenduge, et paigaldaja järgib neid juhiseid täpselt.Nii tagate, et teie uus pesumasin

töötab õigesti ja et teid ei varitse pesupesemisel kehavigastuse tekkimise oht.

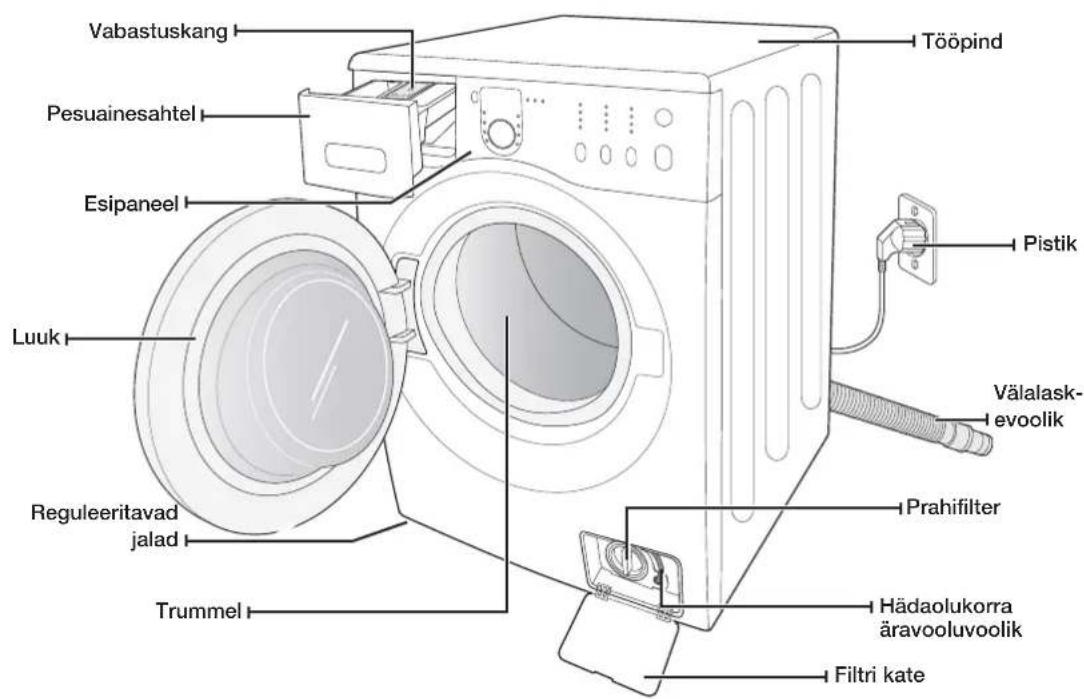

OSADE KONTROLLIMINE Pakkige pesumasin hoolikalt lahti ja veenduge, et teil on olemas kõik alltoodud osad. Kui pesumasin on

saanud transportimisel viga või kui mõni osa on puudu, võtke ühendust Samsungi klienditeeninduse või

Samsungi edasimüüjaga.

Mutrivõti Poldiavade katted

pesumasina töökorda seadmine

PAIGALDUSNÕUDED Elektrivarustus ja maandamine

Tulekahju, elektrilöögi või kehavigastuste ohu ärahoidmiseks tuleb kõigi juhtmete ning maanduse

paigaldamisel järgida riikliku elektriseaduse ANSI/FNPA nr 70 viimast seaduseparandust ja

kohalikke seadusi ning eeskirju. Seadme õige toimimise jaoks piisava elektrivarustuse tagamine

on seadme omaniku isiklik vastutus.

Ärge kunagi kasutage pikendusjuhet.

Kasutage ainult pesumasinaga kaasasolevat juhet.

Enne paigaldamist veenduge, et teie kohalik elektrivarustus hõlmab järgmist:

• 220 V~240 V 50 Hz 15 A kaitsmeid või kaitselülitit;

• eraldi vooluring ainult pesumasina jaoks.

Pesumasin peab olema korralikult maandatud. Kui pesumasina töös tekivad vead või kui see

katki läheb, vähendab maandus elektrilöögi ohtu, juhtides elektrivoolu ohutusse kanalisse.

Teie pesumasina toitejuhe on varustatud kolmeharulise maanduspistikuga, mis tuleb paigutada

korralikult paigaldatud ja maandatud pistikupessa.

Ärge kunagi ühendage maandusjuhet plasttorude, gaasitorude või kuumaveetorude külge.

Valesti paigaldatud maandusjuhe võib kaasa tuua elektrilöögi.

Kui te pole kindel, kas pesumasin on ikka korralikult maandatud, pöörduge kindlasti elektriku

poole või teenindusse. Ärge vahetage pesumasina juurde kuuluvat toitepistikut. Kui pistik

pistikupessa ei lähe, paluge elektrikul paigaldada sobiv pistikupesa.

Pesumasin täitub veega korralikult juhul, kui teie veesurve on 50 kPa kuni 800 kPa. Kui veesurve

on väiksem kui 50 kPa, võib tekkida vee sisselaskeava tõrge, mis ei lase aval täielikult sulguda.

Samuti võib pesumasina veega täitmine võtta kauem aega kui programm ette näeb ning masin

võib välja lülituda. (Veega täitumise ajalimiit on sisse programmeeritud ning mõeldud uputuse

vältimiseks juhuks, kui voolik peaks lahti tulema.)

Veekraanid peavad asetsema kuni 122cm kaugusel teie pesumasina tagaküljest, sest

kaasasolevad veevoolikud kaugemale ei ulatu.

Enamikest ehitustarvikute kauplustest saab osta eri pikkusega, kuni 305cm pikkuseid

Lekete ja veeavariide ohtu saate vähendada järgmiselt.

• Veekraanidolgukergestiligipääsetavad.

• Kuipesumasinateikasutata,tulebveekraanidkinnikeerata.

• Veesissevõtuvoolikuteühendusituleksregulaarseltleketeosasülevaadata.

Enne pesumasina esmakordset kasutamist kontrollige lekete ennetamiseks kõik vee

sisselaskeavad ja kraanid üle. HOIATUSHOIATUSWF1702NHWG-02796Q-03_ET.indd 14 2014/11/27 14:52:27Eesti - 15

01 Töökorda seadmine

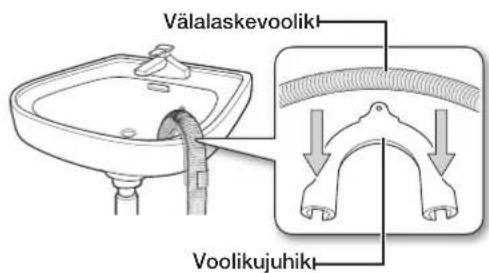

Samsung soovitab kasutada 65cm kõrgust äravoolutoru.Väljalaskevoolik tuleb juhtida vooliku

ühendusdetaili kaudu äravoolutorusse. Vertikaaltoru peab olema piisava jämedusega, et

mahutada väljalaskevoolikut. Väljalaskevoolik on seadmega ühendatud tehases.

Kõige parem on, kui pesumasin oleks paigaldatud valatud või plaaditud põrandale. Puupõrandat

tuleks vibratsiooni minimeerimiseks ja/või ebatasasuste kõrvaldamiseks kindlustada. Vaipkatted

ja pehmemad plaatpinnad soodustavad vibratsiooni tekkimist ja aitavad kaasa pesumasina

liikumisele tsentrifuugimise ajal.

Ärge paigaldage pesumasinat põrandale ehitatud platvormile või nõrgale pinnale.

Ärge paigaldage pesumasinat kohta, kus vesi võib külmuda, sest pesumasinasse jääb alati

veidi vett (vee sissevõtuava, pumba ja vooliku piirkonda). Voolikutes olev külmunud vesi võib

klambreid, pumpa ja muid osasid kahjustada.

Paigaldamine suletud asukohta

Ohutuks ja õigeks töötamiseks vajab teie pesumasin enda ümber vaba ruumi:

külgedel - 25 mm taga - 51 mm

peal - 25 mm ees - 465 mm

Kui pesumasin paigaldatakse koos kuivatiga, peab paigaldusruumi esiossa jääma vähemalt 465

mm takistusteta õhuruumi. Pesumasin üksinda spetsiaalset õhuava ei vaja.

PESUMASINA PAIGALDAMINE SAMM 1

Sobiliku paiga leidmine

Enne pesumasina paigaldamist veenduge, et paigalduskohas oleksid järgmised tingimused.

• tugev,ühtlanepõrandapindilmavaibavõiventilatsioonitakistavapõrandakatteta

• eemalotsesestpäikesevalgusest

• piisavaventilatsiooniga

• eiolekülmumisohtu(alla0˚C)

• eemalsoojusallikatest(ntõlivõigaasibaasiltöötavatest)

Transportimispoltide eemaldamine

Enne pesumasina paigaldamist tuleb seadme tagaküljelt eemaldada kõik viis transportimispolti.

1. Keerake kaasasoleva mutrivõtmega kõik poldid lahti.

2. Hoides mutrivõtmega polti, tõmmake see läbi ava laia osa

välja. Tehke nii iga poldiga.

3. Täitke augud komplekti kuuluvate plastkatetega.

4. Pange poldid kindlasse kohta, et saaksite neid pesumasina transportimisel edaspidi uuesti

Pakendid võivad olla lastele ohtlikud; hoidke kogu pakkematerjal (plastikkotid, polüstüreen

jne) lastele kättesaamatus kohas.

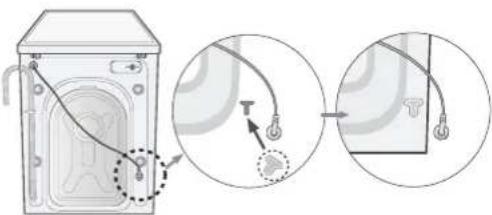

Sisestage korgi kinnitus(üks vinüülpakendis

olevatest lisadest) toote tagaküljel

asuvasse auku, millest te voolujuhtme välja

pesumasina töökorda seadmine HOIATUS WF1702NHWG-02796Q-03_ET.indd 16 2014/11/27 14:52:28Eesti - 17

01 Töökorda seadmine

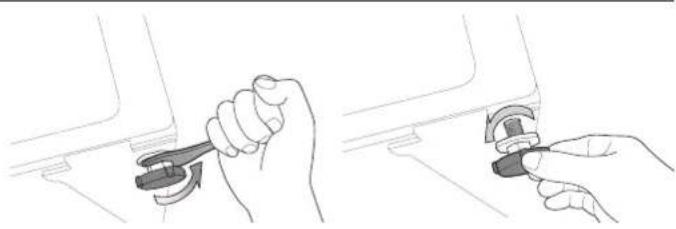

Jalgade reguleerimine

Pesumasina paigaldamisel jälgige, et toitepistik, veekraanid ja äravoolutoru oleksid kergesti

1. Nihutage pesumasin oma kohale.

2. Seadke pesumasin paika,

keerates käega tugijalgu

sisse ja välja kuni sobiva

asendi saavutamiseni.

3. Kui masin on ühtlaselt paigal, keerake mutrid seadmega

kaasas oleva mutrivõtmega kinni.

Ühendamine veevärgi ja äravooluga

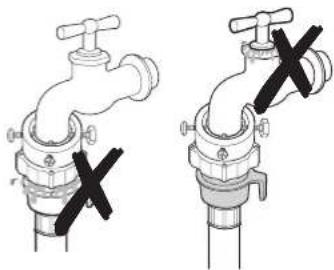

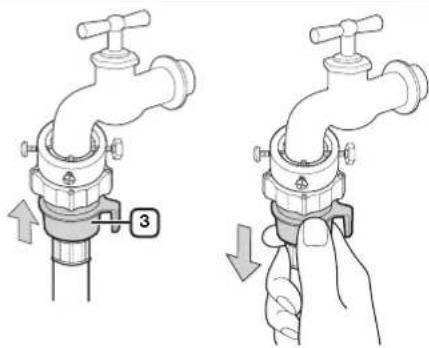

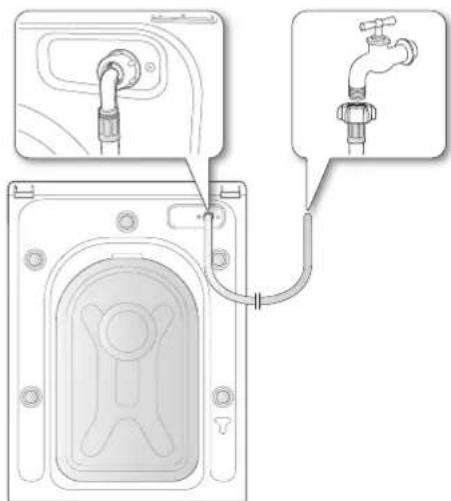

Veevoolikuga ühendamine

1. Ühendage külma vee sissevõtuvooliku L-liitmik

seadme tagaküljel paikneva külma vee

sisselaskeavaga. Keerake käega kinni.

Sissevõtuvooliku üks ots peab olema

ühendatud pesumasinaga ja teine ots

veekraaniga. Ärge sissevõtuvoolikut venitage.

Kui voolik on liiga lühike, siis asendage see

pikema, suure surve jaoks mõeldud voolikuga.

2. Ühendage külmaveevooliku teine ots

külmaveekraaniga ja keerake käega kinni. Kui

vaja, võite muuta veevooliku pesumasinapoolse

otsa asendit seda lahti ühendades, voolikut

pöörates ning uuesti kinni keerates.

Täiendava kuuma vee sissevõtuga valitud mudelite puhul

1. Ühendage punast värvi kuuma vee sissevõtuvooliku L-liitmik seadme tagaküljel paikneva

kuuma vee sisselaskeavaga. Keerake käega kinni.

2. Ühendage kuumaveevooliku teine ots oma kuumaveekraaniga ja keerake käega kinni.

3. Kasutage Y-voolikut juhul, kui soovite kasutada ainult külma vett.

WF1702NHWG-02796Q-03_ET.indd 17 2014/11/27 14:52:28Eesti - 18

pesumasina töökorda seadmine

Veevoolikuga ühendamine (valitud mudelid)

1. Eemaldage adapter veevooliku küljest.

2. Kõigepealt lõdvendage ristpeakruvikeerajaga adapteri

nelja kruvi kinnitust. Edasi võtke adapter ja keerake osa (2)

noolega näidatud suunas, kuni tekib 5 mm laiune vahe.

3. Ühendage adapter veekraaniga, tõstes adapterit ülespoole

ja keerates kruvid tugevalt kinni.

Keerake osa (2) noole suunas ja ühendage (1) ja (2).

4. Ühendage veevoolik adapteri külge. Kui

lasete osa (3) lahti, ühendub voolik klõpsuga

automaatselt adapteri külge.

Pärast veevooliku ja adapteri ühendamist

kontrollige, kas adapter on ikka korralikult kinni.

Selleks tõmmake veevoolikut allapoole.

5. Ühendage veevooliku teine ots pesumasina tagaosas

paikneva vee sisselaskeavaga. Keerake voolik päripäeva

Veekraan WF1702NHWG-02796Q-03_ET.indd 18 2014/11/27 14:52:29Eesti - 19

01 Töökorda seadmine

6. Keerake vesi lahti ja jälgige, et vee sissevõtuava, kraani või

adapteri juures poleks lekkeid. Kui mõnes kohas esineb

leket, korrake eelmisi samme.

Ärge kasutage pesumasinat, kui mõnest kohast lekib. See

võib kaasa tuua elektrilöögi või kehavigastuse.

• Kui veekraanil on kruvikeeretega otsik, siis ühendage

veevoolik kraaniga pildil näidatud viisil.

Kasutatav veekraan peaks olema kõige levinumat tüüpi. Kui veekraan on kandilise avaga või

liiga suur, siis tuleks selle otsikurõngas enne adapteri paigaldamist eemaldada.

HoiATuS WF1702NHWG-02796Q-03_ET.indd 19 2014/11/27 14:52:29Eesti - 20

Vee väljalaskevooliku paigaldamine

Väljalaskevooliku otsa võib paigaldada kolmel viisil.

1. Üle valamu serva: väljalaskevoolik peab olema asetatud kõrgusele 60 kuni 90

cm.Väljalaskevooliku otsa painutamiseks kasutage komplektis olevat plastklambrit. Kinnitage

klamber konksuga seinale või nööriga kraani külge, et hoida väljalaskevoolikut liikumast.

2. Valamu äravoolutoru küljes: äravoolukoht peab asetsema valamu äravoolutoru põlvest

kõrgemal ning vooliku ots olgu põrandast vähemalt 60 cm kõrgusel.

3. Äravoolutorus: Samsung soovitab kasutada 65 cm kõrgust vertikaalset toru; see ei tohi olla

lühem kui 60 cm ega pikem kui 90 cm.

Vertikaalse äravoolu nõuded;

• Minimaalnediameeter5cm.

• Minimaalneäravooluvõime60l/min.

Pesumasina vooluvõrku ühendamine

Ühendage toitejuhe seinakontakti (220–240 V / 50 Hz pistikupesa koos kaitsme või

võimsuslülitiga). (Lisateavet elektri- ja maandusnõuete kohta leiate lk 14.)

Veenduge, et paigaldate pesumasina õigesti, käivitades pärast paigaldamist pesutsükli

Uue Samsungi pesumasina puhul kujuneb kõige raskemaks küsimus, millist pesu

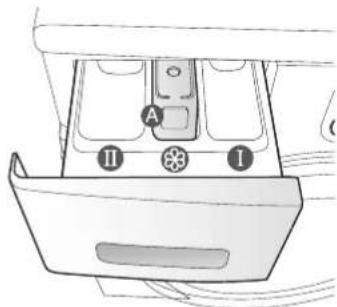

PESEMINE ESIMEST KORDA Enne esimest pesukorda peate te teostama täieliku pesutsükli ilma masinasse pesu panemata.

2. Pange veidi pesuvahendit pesuvahendisahtli pesuvahendi

4. Vajutage nuppu Start/Pause (Start/Stopp) .

Nii eemaldate kogu vee, mis võib olla pesumasinasse

jäänud tootja testi läbiviimisel.

Lahter : Eelpesuvahend või tärgeldi.

Lahter : Pesuvahend põhipesu jaoks, veepehmendi, eelpesuvahend, pleegitusvahend ja

plekieemaldusvahend.

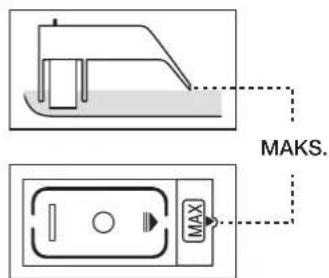

Lahter : Lisandid, nt pesupehmendi või töötlusvahend (ärge täitke üle jaotise „A” madalaima

Ärge pange masinat liiga täis. Pesu koguste määramiseks eri pesutüüpide puhul vaadake

• Jälgige,etpesueijääksluugivahele,sestseevõibpõhjustadaleket.

• Pesutsüklilõppedesvõibpesumasinakummistluugirõngavahelejäädapesupulbrijääke.

Eemaldage kõik pesupulbrijäägid, sest need võivad põhjustada leket.

• Ärgepeskeveekindlaidesemeid.

2. Luuk sulgub riivi sulgumisega.

3. Lülitage toide sisse.

4. Pange pesuainesahtlisse pesupulber ja lisavahendid.

5. Valige sobiv programm ja muud pesuvalikud.

Pesu indikaatortuli süttib ja näidikule ilmub hinnanguline pesutsükli aeg.

6. Vajutage nuppu Start/Pause (Start/Stopp) . HOIATUSWF1702NHWG-02796Q-03_ET.indd 21 2014/11/27 14:52:30Eesti - 22

JUHTPANEELI KASUTAMINE DIGITAALNE NÄIDIK Kuvab järelejäänud pesutsükli aja, kogu info pesutsükli kohta ning

TSÜKLI VALIJA Valige tsükli jaoks trumli pöörlemiskiirus ja tsentrifuugimiskiirus.

kasutades” (vt lk 25).

Cotton (Puuvillane)(

) - keskmiselt või kergelt määrdunud puuvillane

pesu, voodipesu, laualinad, aluspesu, rätikud, särgid jne.

Synthetics (Sünteetika)(

) - keskmiselt või kergelt määrdunud pluusid,

särgid jne, mis on valmistatud polüestrist (diolen, trevira), polüamiidist

(perlon, nailon) vm segakiust.

Hand Wash For Wool (Villase käsipesu)(

villaste esemete jaoks. Pesukogus peaks olema väiksem kui 2 kilo.

Villapesu tsükkel kasutab pesu pesemiseks helli liigutusi. Pesu vältel

kasutatakse pidevalt helli võtteid ja leotamist, et kaitsta villakiude

kokkutõmbumise ja moondumise eest ning tagada erakordselt õrn

puhastus. Pesemise peatamine ei ole probleem.

• Villapesu tsükliga soovitame parima pesutulemuse ning villakiudude

maksimaalse hoolitsuse tarbeks kasutada neutraalset pesupulbrit.

Baby Care (Beebipesu)( ) - pesemine kõrgel temperatuuril ning

lisaloputused, et tagada pesuvahendi jääkide eemaldus õhukestelt

Daily Wash (Igapäevane pesu)(

) - kasutage igapäevaste esemete,

näiteks aluspesu ja särkide pesemiseks. Lühiprogramm katseasutustele.

15’Quick Wash(15 minuti kiirpesu )(

) - kergelt määrdunud riiete

• Väärtused (15 minutit) võivad nimetatutest erineda, kuna need

sõltuvad vee survest, vee karedusest, sisselaskevee temperatuurist,

toatemperatuurist, pesu tüübist ja hulgast ning määrdumuse

astmest, kasutatud pesuvahendist, elektritoite kõikumisest ja valitud

• 15 minuti pesuprogrammi puhul lisage väikese pesukoguse (alla 2

kg) jaoks väike kogus pesuvahendit, sest kui lisate seda liiga palju,

võib see pärast pesu riietesse jääda.

loputamist vajava pesu puhul või loputusvahendi lisamiseks.

AJASTATUD LÕPU VALIKU NUPP Vajutades korduvalt seda nuppu, saate liikuda olemasolevate ajastatud

lõpu valikute vahel (alates 3 tunnist kuni 19 tunnini, tunniajalise

Näidikul kuvatav tund tähistab pesutsükli lõppemise aega.

TEMPERATUURI VALIKU NUPP Vajutades korduvalt seda nuppu, saate valida saadaolevate

veetemperatuuride vahel.

(20˚C(Kõiktuledlülituvadvälja),30˚C,40˚C,60˚Cja95˚C).

TSENTRIFUUGIMISE VALIKU NUPP Vajutades korduvalt seda nuppu, saate valida saadaolevate

pöörlemiskiiruste vahel.

Kõik tuled lülituvad välja,

Kõik tuled lülituvad välja,

„No spin (Tsentrifuugimiseta)

” - pesu jäetakse pärast viimast vee

väljanõrgumist trumlisse ilma tsentrifuugimata.

„Rinse Hold (Peatatud loputus)(Kõik tuled lülituvad välja) ” - pesu jääb

viimasesse loputusvette ligunema. Enne pesu väljavõtmist tuleb käivitada

programm Drain (Nõrgumine) või Spin (Tsentrifuugimine).

PESUVÕIMALUSE VALIKUNUPP Vajutage korduvalt seda nuppu, et valida pesuvõimaluste vahel:

Pre-wash (Eelpesu) 

Intensive (Intensiivne)  (väljas)

Rinse+(Loputus+): Vajutage seda nuppu loputustsüklite lisamiseks.

Intensive (Intensiivne): kajutage seda nuppu, kui soovite pesta väga

määrdunud riideid, mida tuleb tugevalt pesta. Kõigi tsüklite aeg läheb

START/STOPP VALIKU NUPP Vajutades seda nuppu, saate programme peatada ja uuesti alustada.

TOITENUPP Selle nupu vajutamine lülitab pesumasina toite sisse või välja.

Kui pesumasina on jäänud sisse rohkem kui kümneks minutiks,nii et selle

aja jooksul pole ühtegi nuppu puudutatud, lülitatakse toide automaatselt

Lapseluku funktsioon lubab teil lukustada nupud nii, et pesutsükli ajal muudatusi teha ei saa.

Aktiveerimine/deaktiveerimine

Funktsiooni Lapselukk aktiveerimiseks või deaktiveerimiseks

vajutage samaaegselt nuppe Spin(Tsentrifuugimine)( ) ja

) ning hoidke neid 3 sekundit all. Kui

funktsioon „Child Lock (Lapselukk) ” sisse lülitatakse, süttib

Kui lapseluku funktsioon on aktiveeritud, saab kasutada

vaid toitenuppu Power(Toide)

). Lapseluku funktsioon jääb sisse ka seadme sisse- ja

väljalülitamisel või voolujuhtme eemaldamisel või uuesti

Võite seada pesumasina tsükli lõpu automaatselt hilisemale ajale, valides 3 kuni 19 tundi hilisema

lõpuaja (1-tunniste vahemikena). Näidikul kuvatav tund tähistab pesutsükli lõppemise aega.

1. Valige vastavalt pestavale pesutüübile käsitsi või automaatselt sobiv pesuprogramm.

2. Edasilükkamise aja seadmiseks vajutage nuppu Delay End (Ajastatud lõpp)( ).

3. Vajutage nuppu Start/Pause (Start/Stopp)(

). „Ajastatud lõpp ” tuluke süttib ning kell

4. Funktsiooni Delay End (Ajastatud lõpp) peatamiseks vajutage toitenuppu Power (Toide)(

ning seejärel lülitage pesumasin uuesti sisse.

02 PESU PESEMINE Pesu pesemine tsükli valijat kasutades

pesupesemise lihtsaks. Pesuprogrammi valimisel määrab masin õige temperatuuri, pesutsükli aja

4. Asetage esemed ükshaaval trumlisse, ilma seda üle täitmata.

6. Lisage pesuvahend, pehmendi ja eelpesuvahend (vajadusel) sobivatesse lahtritesse.

EelpesuonsaadavalainultpesutsüklitegaCotton(Puuvillane)(

), Synthetics (Sünteetika)( ),

BabyCare(Beebipesu)( ) ning Daily Wash (Igapäevane pesu) ( ). See on vajalik ainult siis,

kui riided on väga mustad.

7. Kasutage ketast Cycle Selector(Tsüklivalija),etvalidamaterjalilesobivpesutsükkel:Cotton

Juhtpaneelil süttivad vastavad tulukesed.

8. Nüüd saate sobiva valikunupu abil määrata pesutemperatuuri, loputuskorrad,

tsentrifuugimiskiiruse ja ajastuse.

9. Vajutage nuppu Start/Pause (Start/Stopp) ning masin alustab tsüklit. Süttib toimingule vastav

indikaatortuli ja näidikul kuvatakse järelejäänud tsükli kestus.

Luuki ei saa avada, kui vesi on liiga KUUM või kui veetase on liiga KÕRGE.

2. Pärast luugi sulgemist vajutage pesutsükli taasalustamiseks nuppu Start/Pause (Start/

Kui tsükkel on lõppenud:

Pärast tsükli lõppemist lülitub toide automaatselt välja.

2. Võtke pesu välja.

WF1702NHWG-02796Q-03_ET.indd 25 2014/11/27 14:52:32Eesti - 26

Pesu saab käsitsi pesta ka tsükli valijat kasutamata.

4. Asetage esemed ükshaaval trumlisse, ilma seda üle täitmata.

6. Täitke pesuvahendi sahtli sobivad lahtrid pesuvahendiga ning vajadusel pehmendi ja

7. Temperatuuri valimiseks vajutage nuppu Temp.(Temperatuur)(

).(20˚C(Kõiktuledlülituvad

välja),30˚C,40˚C,60˚Cja95˚C).

8. Loputusaja lisamiseks vajutage Option (Võimalus)(

) nuppu ja valige Rinse+ (Loputus+).

Pesutsükli aeg suureneb vastavalt.

9. Vajutage nuppu Spin (Tsentrifuugimine)( ) et valida pöörete kiirus.

Loputuse peatamise funktsioon võimaldab pesumasinast välja võtta veel märgi riideid. ( :

No Spin (Tsentrifuugimiseta) (Kõik tuled lülituvad välja): Rinse Hold (Peatatud loputus))

10. Vajutades korduvalt nuppu Delay End (Ajastatud lõpp)( ) saate liikuda olemasolevate

ajastuse valikute vahel (alates 3 tunnist kuni 19 tunnini, tunniajalise täpsusega). Näidikul

kuvatav tund tähistab pesutsükli lõppemise aega.

11. Vajutage nuppu Start/Pause (Start/Stopp)(

) ning masin alustab tsüklit.

JUHISED PESU PESEMISEKS Nende lihtsate nõuannete järgimine tagab tõhusaima pesemise ja puhtaima pesu.

Enne pesemist uurige alati riiete hooldussilti.

Sorteerige pesu järgnevate omaduste alusel.

• Hooldussilt: sorteerige pesu puuvillaseks, segakiuliseks, sünteetiliseks, siidist, villasest ja

kunstsiidist pesuks.

• Värv: eraldage valge ja värviline pesu. Peske uusi värvilisi esemeid eraldi.

• Suurus: erineva suurusega esemete koos pesemine parandab pesemistulemust.

• Tundlikkus: peske õrnu esemeid eraldi, kasutades pesuprogrammi Delicate (Õrnpesu), eriti

uute täisvillaste, kardinate ja siidriiete puhul. Kontrollige silte esemetel, mida te pesete või

vaadake riidehooldustabelit lisas.

Taskute tühjendamine

Enne iga pesu tühjendage kõigi riiete taskud. Väikesed, ebakorrapärase kujuga kõvad esemed

nagu mündid, noad, nõelad või kirjaklambrid võivad pesumasinat kahjustada. Ärge peske suurte

metallpannalde, -nööpide või muude raskete metalldetailidega esemeid.

Metall võib pesemisel kahjustada nii riideid kui ka trumlit. Nööpide või tikanditega riided tuleks

enne pesemist tagurpidi pöörata. Kui pükste või jakkide tõmblukud jäävad pesemise ajaks lahti,

võib see seadet kahjustada. Tõmblukud tuleks enne pesemist kinni tõmmata ja vajadusel niidiga

Pikkade lahtiste nööridega riided võivad muude esemete külge kinni jääda ja rebeneda. Siduge

nöörid enne pesemist kindlasti kinni.

Puuvillase pesu eelpesu

Teie uus pesumasin koos tänapäevaste pesuvahenditega annab ideaalse pesutulemuse,

sealjuures energiat, aega, vett ja pesuvahendit kokku hoides. Kui teie puuvillane pesu on eriti

määrdunud, võite siiski kasutada eelpesuprogrammi ja valgupõhist pesuvahendit.

pesu pesemine WF1702NHWG-02796Q-03_ET.indd 26 2014/11/27 14:52:32Eesti - 27

02 PESU PESEMINE Pesukoguse määramine

Ärge pange pesumasinat liiga täis, sest sel juhul ei pruugi pesu korralikult puhtaks minna.

Kasutage allolevat tabelit, et määrata pestavate riiete tüübile sobiv pesukogus.

Kanga tüüp Pesukogus

- keskmiselt/kergelt määrdunud

- tugevalt määrdunud

Synthetics (Sünteetika) 3,0 kg 2,5 kg

Hand Wash For Wool (Villase käsipesu) 2,0 kg 2,0 kg

• Kuipesukogusonvale(näidikulsüttibtuli„UE”), siis lisage/eemaldage esemeid.

Vale pesukoguse puhul võib tsentrifuugimistulemus olla kehvem.

• Voodikatetevõitekkidepesemiselvõibpesuaegpikenedavõitsentrifuugimistulemus

• Voodikatetevõitekkidepuhulonsoovitatavakspesukoguseks1,8kgvõivähem.

Rinnahoidjate pesemisel pange need kindlasti pesuvõrku

• Rinnahoidjatemetallklambridvõivadteistepesuesemete

kangamaterjali rikkuda. Seetõttu peske neid alati eraldi pesuvõrgus.

• Väikesed,kergedesemednagusokid,kindadjataskurätikudvõivad

luugi ümber kinni jääda. Paigutage need pesuvõrku.

Ärge peske ainult pesuvõrku ilma muu pesuta. See võib tekitada

vibratsiooni, mis võib omakorda pesumasinat paigast nihutada ja põhjustada õnnetusi

ETTEVAATUST WF1702NHWG-02796Q-03_ET.indd 27 2014/11/27 14:52:32Eesti - 28

PESUVAHEND JA LISANDID Millist pesuvahendit kasutada

Pesuaine valik peaks olenema pestava kanga tüübist (puuvillane, sünteetika, õrnad materjalid,

villane), värvist, vee temperatuurist ja määrdumisastmest ja -tüübist. Kasutage alati vähese

vahutavusega pesuvahendeid, mis on mõeldud kasutamiseks automaatsetes pesumasinates.

Jälgige pesuvahendi tootjapoolseid soovitusi, mis põhinevad pesu kaalul, määrdumisastmel ja

teie piirkonna vee karedusel. Kui te ei tea, kui kare teie vesi on, küsige oma veevärgist järgi.

Ärge kasutage pesuvahendit, mis on kõvaks muutunud, sest nii võib see loputuse ajaks

pesuainelahtrisse jääda. Pesumasin ei pruugi sel juhul korralikult loputada; samuti võib

ummistuse tagajärjel tekkida uputus.

Kui kasutate villaste riiete programmi, pange palun tähele järgmist.

• Kasutageneutraalsetvedelatpesuvahendit,misonmõeldudainultvillasteriietepesuks.

• Kuikasutatepesupulbrit,võibseeriietessejäädaningmaterjali(villa)kahjustada.

Teie pesumasinal on olemas eraldi lahtrid pesupulbri ja pesupehmendi jaoks. Enne pesutsükli

käivitamist kallake kõik pulbrid ja lisandid vastavatesse lahtritesse.

ÄRGE avage pesuainesahtlit ajal, kui pesumasin töötab.

1. Tõmmake lahti juhtpaneelist vasakul pool asuv

2. Lisage soovitud koguses pesuvahendit otse

enne, kui pesumasina käivitate.

3. Soovi korral lisage ettenähtud koguses pesupehmendit

otse pesupehmendilahtrisse .

4. Eelpesufunktsiooni kasutades lisage soovitud koguses

pesuvahendit ka eelpesulahtrisse

Suurte esemete puhul ÄRGE kasutage järgmisi

• Tablett-võikapsel-tüüpipesuvahendeid

• Pesupallisvõivõrgusolevaidvahendeid

Kontsentreeritud või paksema kanga jaoks ette nähtud pesupehmendit tuleb enne

pesuainesahtlisse kallamist vähese veega lahjendada (hoiab ära võimaliku ummistumise).

Olge ettevaatlik, et kangapehmendi pärast sahtli sulgemist üle ääre loputusvahendi sahtlisse

VEE VÄLJAVOOLU JUHTIMINE HÄDAOLUKORRAS

1. Eemaldage pesumasin vooluvõrgust.

2. Avage filtri luuk mündi või võtme abil.

3. Tõmmake hädaolukorra äravooluvoolikut klambrikonksust

vabastamiseks enda poole

4. Eemaldage hädaolukorra väljavoolukork, mis sulgeb

hädaolukorra väljavoolutoru.

5. Laske kogu veel kaussi voolata.

Jääkvett võib olla veidi enam, kui ootasite. Pange valmis

6. Taaskinnitage kork hädaolukorra väljavoolutorule otsa ning

kinnitage hädaolukorra väljavoolutoru kinnitusklambri külge.

7. Paigaldage filtri kate.

2. Pindade kuivatamiseks kasutage pehmet lappi.

3. Ärge kallake vett pesumasinale. Filtri kateHädaolukorra äravooluvoolikHädaolukorra äravoolukorkWF1702NHWG-02796Q-03_ET.indd 29 2014/11/27 14:52:33Eesti - 30

PESUAINESAHTLI JA VAHEOSADE PUHASTAMINE

1. Vajutage pesuvahendi sahtli sees paiknevat

vabastusdetaili ja tõmmake sahtel välja.

2. Eemaldage pesuainesahtlist

vedelpesuvahendi jaotur.

3. Peske kõiki osi jooksva vee all.

4. Puhastage vanad pulbrijäägid vana hambaharja abil.

5. Asetage vedelpesuvahendi jaotur tagasi, lükates seda

tugevasti sahtlisse.

6. Lükake sahtel tagasi oma kohale.

7. Kõigi pesupulbrijääkide eemaldamiseks teostage

loputustsükkel ilma pesuta.

pesumasina puhastamine ja

Vedelpesuvahendi jaotur WF1702NHWG-02796Q-03_ET.indd 30 2014/11/27 14:52:33Eesti - 31

03 PUHASTAMINE JA HOOLDUS PRAHIFILTRI PUHASTAMINE Soovitame prahifiltrit puhastada 5 või 6 korda aastas või juhul, kui näidikule ilmub veateade „5E”. (Lähemalt

vt eelmisel leheküljel jaotist „Vee väljavoolu juhtimine hädaolukorras”.)

Enne prügifiltri puhastamist eemaldage pesumasin vooluvõrgust.

1. Kõigepealt eemaldage jääkvesi (vt „Vee väljavoolu juhtimine

hädaolukorras“ lk 29).

Kui eraldate filtri ilma jääkvett eemaldamata, võib jääkvesi

välja nirisema hakata.

2. Avage filtri kate mündi või võtme abil.

3. Eemaldage hädaolukorra kork, keerates seda vasakule,

ning laske kogu vesi välja voolata.

4. Keerake prahifiltri kork lahti.

5. Peske filter mustusest ja muust prahist puhtaks. Tehke

kindlaks, et äravoolupumba propellerkruvi filtri taga pole

6. Pange filtri kork tagasi.

7. Paigaldage filtri kate.

Ärge avage prügifiltri kaant masina töötamise ajal, sest siis võib

kuum vesi välja voolata.

• Veenduge,etpaneteltrikaanepärastltripuhastamistuuestikinni.Kuimasinaseioleltrit,võib

see halvasti töötada või lekkida.

Prahifiltri kork ETTEVAATUSTETTEVAATUST WF1702NHWG-02796Q-03_ET.indd 31 2014/11/27 14:52:34Eesti - 32

VeeVooLiku VÕRkFiLTRi puHASTAMiNe

Veevooliku sõelfiltrit tuleks puhastada vähemalt kord aastas või juhul, kui näidikule ilmub veateade „4E”:

1. Lülitage pesumasina veevarustus välja.

2. Keerake voolik pesumasina tagaküljelt lahti. Et vesi ei paiskuks vooliku rõhu tõttu suure jõuga

välja, katke vooliku ots lapiga.

3. Tõmmake näpitsatega ettevaatlikult sõelfilter vooliku otsast välja ja loputage see veega

puhtaks. Puhastage ka mähitud ühendajat seest ja väljast.

4. Pange filter tagasi.

5. Keerake voolik pesumasina külge tagasi.

6. Kontrollige, et ühendused on veekindlad ning keerake kraan lahti.

kÜLMuNuD peSuMASiNA pARANDAMiNe

Kui temperatuur langeb alla nulli ja teie pesumasin jäätub.

1. Lülitage pesumasin vooluvõrgust välja.

2. Vooliku sulatamiseks kallake sooja vett veevarustuskraanist lähtuva vooliku otsikule.

3. Eemaldage veevarustusvoolik ja hoidke seda soojas vees.

4. Valage pesumasina trumlisse sooja vett ja hoidke seda seal umbes 10 minutit.

5. Ühendage veevarustusvoolik pesumasinaga ja kontrollige, kas veevarustus ja äravool

toimivad normaalselt.

Kui teil on tarvis pesumasinat pikema aja vältel kasutamata hoida, tuleks vesi välja lasta ja vooluvõrgust välja

lülitada. Kui kasutuseta pesumasina voolikutesse või seadme sisse jääb vett, võib see masinat kahjustada.

1. Valige Quick Wash (Kiirpesu) ja lisage pleegitusainet vastavasse lahtrisse. Käivitage masin

ilma sinna pesu panemata.

2. Keerake veekraanid kinni ja ühendage sissevõtuvoolikud lahti.

3. Eemaldage pesumasin vooluvõrgust ja jätke luuk lahti, et õhk pääseks trumlis liikuma.

Kui pesumasin on seisnud külma käes, siis laske sinna jäänud vesi enne uuesti kasutama

hakkamist seadmest välja voolata.

pesumasina puhastamine ja

veateated ja infokoodid

KONTROLLIGE, KUI TEIE PESUMASIN...

PROBLEEM LAHENDUS Ei käivitu • Kontrollige, kas pesumasin on ühendatud vooluvõrku.

• Veenduge, et veekraan(id) on lahti.

Kas seadmes on vett või kas

• Keerake veekraan täielikult lahti.

• Veenduge, et veevoolik poleks külmunud.

• Keerake sissevõtuvoolikud sirgeks.

• Puhastage sissevõtuvooliku filtrit.

pesuainesahtlisse kui

• Veenduge, et pesumasin töötab piisava veesurvega.

• Veenduge, et pesuvahend on pesuainesahtli keskmises lahtris.

Vibreerib või teeb liiga kõva

• Veenduge, et pesumasin asub tasasel pinnal. Kui pind pole tasane, siis

reguleerige seadme tasakaalu seadmiseks selle jalgu.

• Veenduge, et transportimispoldid on eemaldatud.

• Veenduge, et pesumasin ei ole mõne teise esemega kokkupuutes.

• Veenduge, et pesukogus masinas on õige.

Pesumasin ei nõruta vett

välja ega/või tsentrifuugi

• Seadke väljalaskevoolik sirgeks. Kõrvaldage voolikutelt sõlmed.

• Veenduge, et prahifilter pole ummistunud.

Luuk on kinni või ei avane • Kontrollige, et kogu vesi on trumlist ära voolanud.

• Kontrollige, et ukse lukustuse tuli on kustunud. Ukse lukustuse tuli

lülitub välja peale kogu vee ära voolamist.

Kui probleem ei kao, pöörduge kohaliku Samsungi klienditeeninduse poole.

WF1702NHWG-02796Q-03_ET.indd 33 2014/11/27 14:52:34Eesti - 34

iNFokooDiD Kui pesumasin ei tööta õigesti, võidakse näidikul kuvada infokood. Sel juhul kontrollige tabelit ja katsetage

soovitatud lahendust enne teenindusse pöördumist.

KOODI SÜMBOL LAHENDUS

• Jälgige, et pesu ei jääks luugi vahele.

• Veenduge, et veekraan on lahti.

• Puhastage veevooliku sõelfiltrid.

Kui pesumasin kuvab koodi “4E”, siis toimub pesumasina äravool 3

minutit. Selle aja jooksul nupp Power (Toide) ei toimi.

• Puhastage prahifilter.

• Veenduge, et äravoolutoru on korralikult paigaldatud.

• Pesukogus pole õige. Reguleerige pesukogust. Kui vaid üks riideese

vajab pesemist, näiteks hommikumantel või teksapüksid, võib viimase

väänamise tulemus olla mitterahuldav ning näidikule ilmub teade „UE”.

• Helistage müügijärgsesse teenindusse.

• Seda näidatakse siis, kui avastatakse, et on tekkinud liiga palju vahtu.

Seda näidatakse ka siis, kui vahtu eemaldatakse. Kui eemaldamine

on lõppenud, jätkub tavaline tsükkel.(See on üks tavalistest

tööoperatsioonidest. See on veateade tuvastamata puuduste

• Kui võrgutoitepinge on ebastabiilne, siis pesumasin seiskub, et kaitsta

• Kui õige pinge taastub, jätkub tsükkel automaatselt.

Koodide puhul, mida selles tabelis pole, või juhul, kui pakutud lahendus probleemi ei kõrvalda, helistage

oma kohalikku Samsungi klienditeenindusse või Samsungi edasimüüjale.

pesumasina kalibreerimine

kALiBReeRiMiSRežiiM Samsungi pesumasin tuvastab pesu koguse automaatselt. Koguse täpsemaks tuvastamiseks käivitage

pärast seadme paigaldamist kalibreerimisrežiim. Kalibreerimisrežiimi teostamiseks järgige alltoodud samme.

1. Eemaldage pesu ja muud esemed masinast ja lülitage see välja.

2. Vajutage korraga nuppe Temp (Temperatuur) ja Delay End (Viivituse lõpp) ning lisaks ka

nuppu Power (Toide). Masin lülitub välja.

3. Vajutage kalibreerimisrežiimi aktiveerimiseks nuppu Start.

4. Trummel pöörleb umbes kolm minutit päri- ja vastupäeva.

5. Kui kalibreerimisrežiim on lõpetatud, kuvatakse ekraanil „End(En)” (Lõpp) ja masin lülitub

automaatselt välja. Pesumasin on nüüd kasutamiseks valmis.

veateated ja infokoodid WF1702NHWG-02796Q-03_ET.indd 34 2014/11/27 14:52:34Eesti - 35

Daily Wash (Igapäeva-

1. Koos eelpesuga on tsükli aeg 15 minutit pikem.

2. Programmikestusonmõõdetudtingimustes,misonmääratudstandardigaIEC60456/EN60456.

Käivitage pärast seadme paigaldamist kalibreerimisrežiim (vt lk 34).

3. Reaalsed kasutusajad majapidamises võivad erineda tabelis antud arvudest sõltuvalt veesurvest ja

temperatuurist, pesukogusest ja -tüübist.

4. Intensiivpesu tsükli valimisel pikeneb pesuaeg kõigi tsüklite puhul. WF1702NHWG-02796Q-03_ET.indd 35 2014/11/27 14:52:34Eesti - 36

RiieTe HooLDuSMÄRGiSTe TABeL Järgmised sümbolid käivad juhiste kohta riiete hoolduseks. Hooldussildid hõlmavad nelja sümbolit

järjestuses: pesemine, pleegitamine, kuivatamine ja triikimine, ning vajadusel kuivpuhastus.

Sümbolite kasutamine tagab, et neid järgitakse ühtemoodi nii kodu- kui ka välismaiste rõivatootjate poolt.

Järgige hooldussildi juhiseid, et tagada rõivaste pikem eluiga ja vähendada pesemisel tekkivaid probleeme.

Võib triikida temperatuuril maks.

Õrn materjal Mitte triikida

Esetvõibpestatemperatuuril95˚C Võib kuivpuhastada igasuguse

Esetvõibpestatemperatuuril60˚C Kuivpuhastus ainult perkloraadi,

kergkütuse, puhta alkoholi või

Esetvõibpestatemperatuuril40˚C Kuivpuhastus ainult aviobensiini,

puhta alkoholi või R113-ga

Esetvõibpestatemperatuuril30˚C Mitte kuivpuhastada

Eset võib pesta käsitsi Kuivatada tasapinnal

Ainult kuivpuhastus Võib riputada kuivama

Võib pleegitada külmas vees Kuivatada riidepuul

Võib triikida temperatuuril maks.

200˚C Trummelkuivatus, madalamal

Võib triikida temperatuuril maks.

150˚C Mitte trummelkuivatust

• Antud toode on valmistatud ümbertöödeldavatest materjalidest. Kui otsustate antud tootest vabaneda,

siis palun uurige kohalikke jäätmekäitlusnõudeid. Lõigake ära toitejuhe, et seadet ei saaks enam

vooluvõrku ühendada. Eemaldage luuk nii, et loomad ja väikesed lapsed ei saaks seadmesse kinni

• Ärge pange pesumasinasse rohkem pesuvahendit, kui on aine tootja poolt soovitatud.

• Kasutage plekieemaldajaid ja pleegitajaid enne pesutsükli käivitamist ainult siis, kui see on hädavajalik.

• Säästke vett ja elektrit, laadides iga kord masina täis (täpne kogus sõltub kasutatavast programmist).

WF1702NHWG-02796Q-03_ET.indd 36 2014/11/27 14:52:35Eesti - 37

Toote pideva arendamise tõttu võivad selle välimus ja tehnilised näitajad eelneva teatamiseta muutuda.

Toote pideva arendamise tõttu võivad selle välimus ja tehnilised näitajad eelneva teatamiseta muutuda. WF1702NHWG-02796Q-03_ET.indd 38 2014/11/27 14:52:36Eesti - 39

06 LISA KODUMAJAPIDAMISTES KASUTATAVAD PESUMASINAD(EU AINULT)

Määruse (EL) nr. 1061/2010 kohaselt

* Tärn(id) tähistab/tähistavad mudelit, mis võib varieeruda (0–9) või (A–Z).

A + + + (kõige tõhusam) kuni D (kõige ebatõhusam) A+ A+

täidetud masina korral

Energiatarve (E_t.60.1/2) „Cotton 60 ˚C” (Puuvill 60 ˚C) osaliselt

täidetud masina korral

Energiatarve (E_t.40.1/2) „Cotton 40 ˚C” (Puuvill 40 ˚C) osaliselt

täidetud masina korral

Mõõdetud väljalülitatud režiimil (P_o) W 0,45 0,45

Mõõdetud sisselülitatud režiimil (P_l) W 5 5

Aastane veetarve (AW_c)

Tsentrifuugi tõhususe klass

A (kõige tõhusam) kuni G (kõige ebatõhusam) B C Maksimaalne tsentrifuugimiskiirus p/min 1200 1000

Programmid, mida sildil ja lehel olev teave hõlmab

„Cotton 40 ˚C” (Puuvill 40 ˚C) osaliselt täidetud masinaga min 157 157

Kaalutud aeg sisselülitatud režiimis min 2 2

Õhus edasi kanduv müraemissioon

Pesu dB (A) re 1 pW 59 59

Ettevõtte nimi SamsungElectronicsCo.,Ltd.

WF1702NHWG-02796Q-03_ET.indd 39 2014/11/27 14:52:36Eesti - 40

1. Aastane energiakulu põhineb 220 standardsel pesemistsüklil puuvillaprogrammidega temperatuuridel 60

°Cja40°Ctäis-jaosalisepesukogusekorralningvälja-jasisselülitatudrežiimides.Tegelikenergiakulu

sõltub seadme kasutamisest.

2. Aastaneveekulupõhineb220standardselpesemistsüklilpuuvillaprogrammidegatemperatuuridel60°C

40°Ctäis-jaosalisepesukogusekorral.Tegelikveekulusõltubseadmekasutamisest.

3. Tsentrifuugimine on väga oluline, kui kasutate riiete kuivatamiseks kuivatit.

Kuivati tarbib tunduvalt rohkem energiat kui pesumasin.

Kiire tsentrifuugimine säästab kuivati kasutamisel energiat.

40°Cprogram”(Tavalinepuuvillaprogramm40°C),millesaabvalida,kuilisadapuuvilla60°Cjapuuvilla

40°CprogrammilevalikIntensive(Intensiivpesu),sobivadkeskmiseltmäärdunudpuuvillasepesu

pesemiseks ning on seda tüüpi pesu jaoks kõige tõhusamad (arvestades vee- ja energiatarvet).

Käivitage pärast seadme paigaldamist kalibreerimisrežiim (vt lk 34).

Nende programmide käigus võib tegelik veetemperatuur erineda teadaolevast.

5. Seina ja seadme vahelist kaugust ei ole sügavuse mõõtmisel arvestatud.

WF1702NHWG-02796Q-03_ET.indd 40 2014/11/27 14:52:36Eesti - 41

06 LISA KODUMAJAPIDAMISTES KASUTATAVAD PESUMASINAD(EU AINULT)

Määruse (EL) nr. 1061/2010 kohaselt

* Tärn(id) tähistab/tähistavad mudelit, mis võib varieeruda (0–9) või (A–Z).

A + + + (kõige tõhusam) kuni D (kõige ebatõhusam) A+ A+

täidetud masina korral

Energiatarve (E_t.60.1/2) „Cotton 60 ˚C” (Puuvill 60 ˚C) osaliselt

täidetud masina korral

Energiatarve (E_t.40.1/2) „Cotton 40 ˚C” (Puuvill 40 ˚C) osaliselt

täidetud masina korral

Mõõdetud väljalülitatud režiimil (P_o) W 0,45 0,45

Mõõdetud sisselülitatud režiimil (P_l) W 5 5

Aastane veetarve (AW_c)

Tsentrifuugi tõhususe klass

A (kõige tõhusam) kuni G (kõige ebatõhusam) B C Maksimaalne tsentrifuugimiskiirus p/min 1200 1000

Programmid, mida sildil ja lehel olev teave hõlmab

„Cotton 40 ˚C” (Puuvill 40 ˚C) osaliselt täidetud masinaga min 157 157

Kaalutud aeg sisselülitatud režiimis min 2 2

Õhus edasi kanduv müraemissioon

Pesu dB (A) re 1 pW 57 57

Ettevõtte nimi SamsungElectronicsCo.,Ltd.

WF1702NHWG-02796Q-03_ET.indd 41 2014/11/27 14:52:36Eesti - 42

1. Aastane energiakulu põhineb 220 standardsel pesemistsüklil puuvillaprogrammidega temperatuuridel 60

°Cja40°Ctäis-jaosalisepesukogusekorralningvälja-jasisselülitatudrežiimides.Tegelikenergiakulu

sõltub seadme kasutamisest.

2. Aastaneveekulupõhineb220standardselpesemistsüklilpuuvillaprogrammidegatemperatuuridel60°C

40°Ctäis-jaosalisepesukogusekorral.Tegelikveekulusõltubseadmekasutamisest.

3. Tsentrifuugimine on väga oluline, kui kasutate riiete kuivatamiseks kuivatit.

Kuivati tarbib tunduvalt rohkem energiat kui pesumasin.

Kiire tsentrifuugimine säästab kuivati kasutamisel energiat.

40°Cprogram”(Tavalinepuuvillaprogramm40°C),millesaabvalida,kuilisadapuuvilla60°Cjapuuvilla

40°CprogrammilevalikIntensive(Intensiivpesu),sobivadkeskmiseltmäärdunudpuuvillasepesu

pesemiseks ning on seda tüüpi pesu jaoks kõige tõhusamad (arvestades vee- ja energiatarvet).

Käivitage pärast seadme paigaldamist kalibreerimisrežiim (vt lk 34).

Nende programmide käigus võib tegelik veetemperatuur erineda teadaolevast.

5. Seina ja seadme vahelist kaugust ei ole sügavuse mõõtmisel arvestatud.

WF1702NHWG-02796Q-03_ET.indd 42 2014/11/27 14:52:36Eesti - 43

Programmi aeg (min) Jääkniiskus (%)
