FMM 250 Q - Mitmeotstarbelised tööriistad Fein - Tasuta kasutusjuhend

Toote tüüp	Mitmetööriistad
Mark	Fein
Mudel	FMM 250 Q
Toide	Võrgutoide, 230 V ~ 50 Hz
Peamised funktsioonid	Väikeste pindade, nurkade ja servade lihvimine, saagimine ja kraapimine
Sobivad materjalid	Lehtmetall, puit, õhukesed plastmaterjalid
Tööriista kinnitus süsteem	Kinnitushoob kinnituselemendiga, pööramine 45° sammuga
Isolatsioon	Topeltisolatsioon
Soovitatav kaitse	Rikkevoolukaitse 30 mA
Nõutav kaitsevahendid	Prillid, kuulmiskaitse, tolmumask, kindad
Hooldus	Ventilatsiooniavade regulaarne puhastamine mittemetallist tööriistadega; intensiivsel kasutamisel puhuda sisse kuiva õlivaba suruõhku
Kasutaja poolt vahetatavad osad	Kinnituselement, kinnituskruvi, tööriistad
Remonditavus	Kahjustatud toitekaabel tuleb asendada FEINi teeninduse poolt
Garantii	Seaduslik + FEINi tootjagarantii
Vastavus	Vastab ELi direktiividele
Ringlussevõtt	Viige ringlussevõtu keskusesse
Vibratsiooniklass	VC0 kuni VC5 sõltuvalt tööriistast (vt lisatud juhendit)
Vibratsiooni määramatus K	3 m/s²

Korduma kippuvad küsimused - FMM 250 Q Fein

Kuidas vahetada tööriista FMM 250 Q peal?

Tööriista vahetamiseks tõstke kinnituselement lõpuni üles, seejärel sulgege kinnitushoob. Olge ettevaatlik, et mitte sõrmi hoova tagasitõmbamisel kinni pigistada.

Milliseid töid saan selle tööriistaga teha?

See tööriist võimaldab kuiv lihvimist, lehtmetalli, puidu ja plastide saagimist ning pindade, nurkade ja servade kraapimist.

Milliseid kaitsevahendeid pean kandma?

Kandke alati kaitseprille, kuulmiskaitset, tolmumaski ja sobivaid kindaid.

Kuidas tööriista puhastada?

Puhastage regulaarselt ventilatsiooniavasid mittemetallist tööriistadega. Metallide intensiivsel töötlemisel puhuge sisse kuiva õlivaba suruõhku.

Mida teha, kui toitekaabel on kahjustatud?

Kaabel tuleb asendada spetsiaalse kaabliga, mida saab FEINi teenindusest.

Kas ma võin kasutada mitte-FEINi tarvikuid?

Ei, kasutage ainult FEINi poolt kavandatud ja soovitatud tarvikuid, et vältida ülekuumenemist ja tööriista kahjustamist.

Kuidas kinnitada lihvpaberit?

Suruge leht lühidalt ja tugevalt tasasele pinnale, seejärel käivitage tööriist lühikeseks ajaks hea nakkuvuse tagamiseks. Pöörake lehte 120°, kui ots on kulunud.

Milline on ladustamisprotseduur?

Eemaldage tööriist, sulgege kinnitushoob, seejärel vajutage kinnituselement sisse ladustamiseks.

Kas tööriist vastab standarditele?

Jah, tööriistal on CE-märgis ja see vastab kehtivatele Euroopa direktiividele.

Kuidas vähendada vibratsiooniga kokkupuudet?

Kasutage tööriista koos sobivate tööriistadega, hooldage seda regulaarselt, hoidke käed soojad ja korraldage töö sagedaste pausidega.

KASUTUSJUHEND FMM 250 Q Fein

Algupärane kasutusjuhend MULTIMASTER.

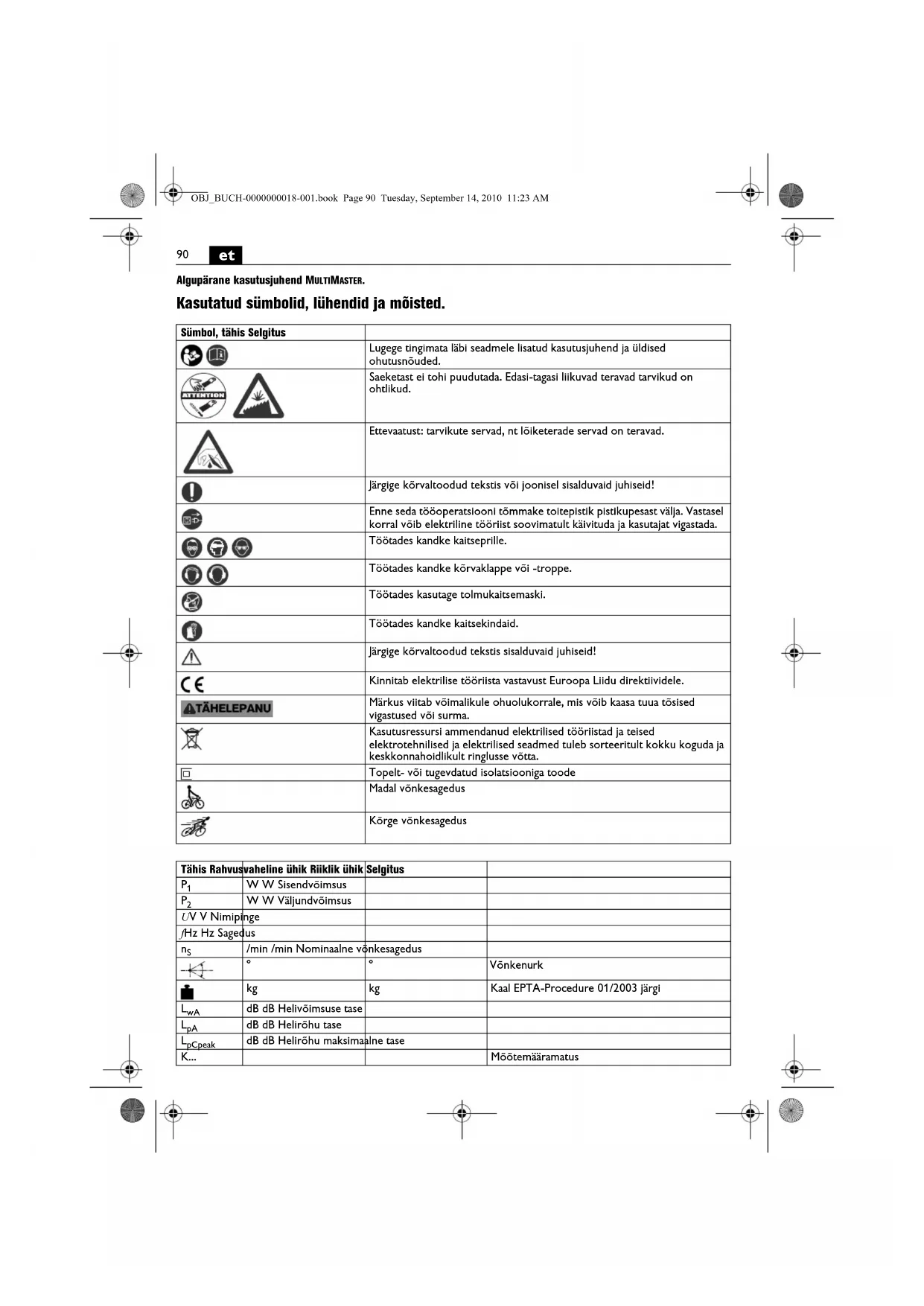

Kasutatud sümbolid, lühendid ja möisted.

Sümbol, tähis Selgitus
	Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded.
	Saeketast ei tohi puudutada. Edasi-tagasi liikuvad teravad tarvikud on ohtlikud.
	Ettevaatust: tarvikute servad, nt lõiketerade servad on teravad.
[AY54]	Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid!
	Enne seda tööoperatsiooni tömmake toitepistik pistikupesast välja. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada.
	Töötades kandke kaltseprille.
[906Z]	Töötades kandke kõrvaklappe või -troppe.
	Töötades kasutage tolmukaitsemaski.
	Töötades kandke kaitsekindaid.
	Järgige kõrvaltoodud tekstis sisalduvaid juhiseid!
[233X]	Kinnitab elektrilise töörilsta vastavust Euroopa Liidu direktilvidele.
	Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma.
[270H]	Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnillised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta.
	Topelt- või tugevdatud isolatsiooniga toode
	Madal võnkesagedus
[ARAB]	Kõrge võnkesagedus

Tähis Rahvus	vaheline ühik Riiklik ühik	Selgitus
P_1	W W Sisendvõimsus
P_2	W W Väljundvõimsus
UV V Nimipinge
/Hz Hz Sagedus
n_S	/min /min Nominaalne võnkesagedus
	°	°	Võnkenurk
	kg	kg	Kaal EPTA-Procedure 01/2003 järgi
L_wA	dB dB Helivõimsuse tase
L_pA	dB dB Helirõhu tase
L_pCpeak	dB dB Helirõhu maksimaalne tase
K...			Mõötemääramatus
m/s	^2	m/s^2	Vibratsioonitase EN 60745 järgi (kolme suuna vektorsumma)
	m, s, kg, A, mm, V, W, Hz, N, ^, dB, min, m/s^2	m, s, kg, A, mm, V, W, Hz, N, ^, dB, min, m/s^2	Rahvusvahelise mõõtühikute süsteemi SI põhiühikud ja tuletatud ühikud.

Tööohutus.

TÄHELEPANU

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste

eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused.

Hoidke köik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.

Enne elektrilise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr

3 41 30 054 06 1). Hoidke köik juhised edaspidiseks kasutamiseks alles ja elektrillise töörlista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumentid.

Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.

Elektrilise tööriista otstarve:

väikeste pindade, nurkade ja servade lihvimine, öhukese pleki, puit- ja plastmaterjali lõikamine, kaabitsemine, poleerimine, lihvimine, lõikamine, kasutades FEIN poolt ettenähtud tarvikuid ja lisaseadiseid; seadet tohib kasutada üksnes kuivtöötluseks ja üksnes veekindlas keskkonnas.

Ohutusalased erinõuded.

Kui teostate töid, mille puhul vöib tarvik tabada varjatud elektrijuhtmeid vöi seadme enda toitejuhet, hoidke seadet ainult isoleeritud käepidemetest. Kontakt pinge all oleva elektrijuhtmega vöib pingestada seadme metallosad ja pöhjustada elektrilöögi.

Tooriku kinnitamiseks stabiilse aluse külge ja toestamiseks kasutage klambreid või mõnda muud praktilist meetodit. Kui hoiate toorikut vaid käega või surute selle vastu oma keha, on toorik ebastabiilses asendis, mistõttu võite kaotada selle üle kontrolli.

Hoidke elektrilist tööriista nii tugevasti, et Teie keha ei puutu kunagi tarvikuga kokku, seda eeskätt juhul, kui kasutate haardeulatusse jäävaid saekettaid või lõiketarvikuid. Kokkupuude teravate terade ja servadega võib põhjustada vigastusi.

Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võörkehade eest. Tolmu- või hingamlsteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist.

Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest. Kasutage kleebiseid.

Puhastage seadme ventilatsiooniavasid regulaarselt mittemetalliliste tööriistadega. Mootori ventilaator

tômbab tolmu korpusse. Metallitolmu liigne kogunemine võib olla ohtlik.

Enne tööriista töölerakendamist kontrollige toitejuhet ja toitepistikut kahjustuste suhtes.

Soovitus: Kasutage elektrilist tööriista alati koos rikkevoolukaitselülitiga (RCD), mille rakendumisvool on 30 mA või väiksem.

Ohtliku tolmu käitlemine

Elektrilise tööriistaga töötamisel tekkib tolm, mis vöib olla ohtlik.

Teatava tolmu, nt asbesti või asbesti sisaldavate materjalide töötlemisel tekkiva tolmu, pliid sisaldavate värvide tolmu, metallitolmu, mõnda liiki puidu, mineraalide, kivisisaldusega materjalide räniosakeste tolmu, lahustite, puidukaitsevahendite, veesõidukite lakkide tolm võib põhjustada allergilisi reaktsioone, hingamisteede haigusi ja vähki ning kahjustada sigimisvõimet. Haigestumise oht sõltub sissehingatavast kogusest. Kasutage tekkiva tolmu jaoks sobivaid isikukaitsevahendeid ning tagage töökohal hea ventilatsioon. Asbesti sisaldavate materjalide töötlemine on lubatud vaid vastava väljaõppega isikutele.

Puidutolm ja kergmetallide tolm, lihvimistolmu ja keemiliste ainete kuumad segud võivad ebasoodsates tingimustes iseeneslikult süttida või plahvatada. Vältige sädemete lendumist tolmumahutite suunas ning elektrilise tööriista ja lihvitava detaili ülekuumenemist, tühjendage õigeaegselt tolmumahutit, pidage kinni materjali tootja juhistest ning riigis kehtivatest ohutusnõuetest.

Käe-randme-vibratsioon

Käesolevas juhendis toodud vibratsioon on möödetud standardi EN 60745 kohase möötemeetodi järgi ja seda saab kasutada elektrilliste töörlistade omavahellseks vördlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.

Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole pilsav, võib vibratsioonitase köikuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada.

Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperloodi jooksul tunduvalt vähendada.

Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage töörlistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.

et

Andmed vibratsiooni kohta

Vibratsioon a
FEIN-tarvikute liigitamine vibratsiooniklasside alusel	Hinnatud vibratsioon*
VC0 < 2,5 m/s	2
VC1 < 5 m/s	2
VC2 < 7 m/s	2
VC3 < 10 m/s	2
VC4 < 15 m/s	2
VC5 > 15 m/s	2
Ka3 m/s	2
* Väärtused põhlnevad töötsükll, mis koosneb ühe ja sama kestusega töötamisest tühikäigul ja maksimaalsel koormusel.Tarviku vibratsiooniklass on toodud juurdellsatud lehel3 4 1 3 0 3 3 5 0 6 0 .

Tööjuhised.

Ärge kasutage tarvikuid, mida FEIN ei ole selle elektrilise tööriista jaoks konkreetselt ette näinud ega soovitanud. Muude kui FEIN originaaltarvikute kasutamine toob kaasa elektrilise tööriista ülekuumenemise ja purunemise.

Viige tööriist toorikuga kokku alles sisselülitatult.

Tarvikut saab keerata 45°-sammuga ja seada kõige soodsamasse tööasendisse.

Tarviku vahetus (FMM250Q) (vt Ik 5).

Suruge kinnituselement lõpuni sisse. Seejärel sulgege kinnitushoob.

Hoidke oma käsi ja sõrmi nii, et need ei jää kinnitushoova tagasihüppamisel hoova vahele.

Kinnitushoob hüppab vedru jõul suure hooga tagasi.

Juhiseid lihvimiseks.

Suruge elektrilist tööriista koos lihvpaberiga korraks tugevasti vastu siledat pinda ja lülitage tööriist korraks sisse. See tagab hea nakke ja holab ära enneaegse kulumise.

Lihvpaberit on võimalik uuesti maha tõmmata ja 120° võrra keeratult kohale panna, kui kulunud on ainult lihvpaberi üks ots.

Töötage lihvpaberi kogu pinnaga, mitte ainult otsaga. Vallge körge vönkesagedus. Lihvige ühtlase ettenihke ja kerge survega. Liiga suur surve ei suurenda töö efektilvsust, vaid kulutab lihvpaberit asjatult.

Juhiseid saagimiseks.

Valige kõrge võnkesagedus. Ümaraid saelehti saab vabastada ja teistpidi paigaldada, et tagada ühtlane kulumine.

Juhiseid kaabitsemiseks.

Valige keskmine kuni körge vönkesagedus.

Korrashoid ja hooldus.

Äärmuslike tööttingimuste korral vöib metallide töötlemisel koguneda seadmesse elektritjuhtivat tolmu. Seadme

kaitseisolatsioon võib kahjustuda. Ventilatsioonlavade kaudu puhastage elektrilise tööriista sisemust sageli kuiva ja ölivaba suruõhuga ning kasutage rikkevoolukaitselüllit (FI).

Kui elektrilise tööriista toitejuhe on vigastatud, tuleb see asendada FEIN esinduses saada oleva toitejuhtmega.

FMM250Q: Enne elektrilise tööriista hoiulepanekut eemaldage tarvik, sulgege kinnitushoob ja alles pärast seda suruge sisse kinnituselement.

Vajaduse korral võite ise välja vahetada järgmisi detaile: Kinnituselement (FMM250Q), kinnituskruvi (FMM250), tarvikud

Garantii.

Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile.

Elektrilise tööriista tarnekomplekt ei pruugi sisaldada kõiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuld.

Vastavusdeklaratsioon.

Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele.

Keskkonnakaitse, utiliseerimine.

Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse vötta.
