Тип продукта	Многофункциональный инструмент
Бренд	Fein
Модель	FMM 250 Q
Питание	Сеть, 230 В ~ 50 Гц
Основные функции	Шлифование, пиление и скобление небольших поверхностей, углов и кромок
Совместимые материалы	Листовой металл, древесина, тонкие пластики
Система крепления оснастки	Зажимной рычаг с крепежным элементом, поворот с шагом 45°
Изоляция	Двойная изоляция
Рекомендуемая защита	УЗО 30 мА
Требуемые средства защиты	Очки, защита слуха, противопылевая маска, перчатки
Обслуживание	Регулярная очистка вентиляционных отверстий неметаллическими инструментами; при интенсивном использовании продувка сухим безмасляным сжатым воздухом
Заменяемые пользователем детали	Крепежный элемент, зажимной винт, рабочие инструменты
Ремонтопригодность	Поврежденный кабель питания заменяется сервисной службой FEIN
Гарантия	Законная + гарантия производителя FEIN
Соответствие	Соответствует директивам ЕС
Утилизация	Сдать в пункт приема вторсырья
Класс вибрации	VC0 до VC5 в зависимости от рабочего инструмента (см. прилагаемую инструкцию)
Неопределенность вибрации K	3 м/с²

Часто задаваемые вопросы - FMM 250 Q Fein

Как заменить рабочий инструмент на FMM 250 Q?

Для замены инструмента полностью поднимите крепежный элемент, затем закройте зажимной рычаг. Будьте осторожны, чтобы не прищемить пальцы при возврате рычага.

Какие виды работ можно выполнять этим инструментом?

Этот инструмент позволяет выполнять сухое шлифование, пиление листового металла, древесины и пластика, а также скобление поверхностей, углов и кромок.

Какие средства защиты необходимо использовать?

Всегда надевайте защитные очки, наушники, противопылевую маску и соответствующие перчатки.

Как очистить инструмент?

Регулярно очищайте вентиляционные отверстия неметаллическими инструментами. При интенсивной работе с металлами продувайте внутреннюю часть сухим безмасляным сжатым воздухом.

Что делать, если поврежден кабель питания?

Кабель должен быть заменен на специальный кабель, доступный в сервисной службе FEIN.

Можно ли использовать принадлежности не FEIN?

Нет, используйте только принадлежности, разработанные и рекомендованные FEIN, чтобы избежать перегрева и повреждения инструмента.

Как закрепить абразивный лист?

Кратковременно и сильно прижмите лист к плоской поверхности, затем включите инструмент на короткое время для хорошего сцепления. Поверните лист на 120°, если износился угол.

Какова процедура хранения?

Снимите рабочий инструмент, закройте зажимной рычаг, затем утопите зажимной элемент для хранения.

Соответствует ли инструмент нормам?

Да, инструмент имеет маркировку CE и соответствует действующим европейским директивам.

Как уменьшить воздействие вибрации?

Используйте инструмент с подходящими рабочими инструментами, регулярно обслуживайте его, держите руки в тепле и организуйте работу с частыми перерывами.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FMM 250 Q Fein

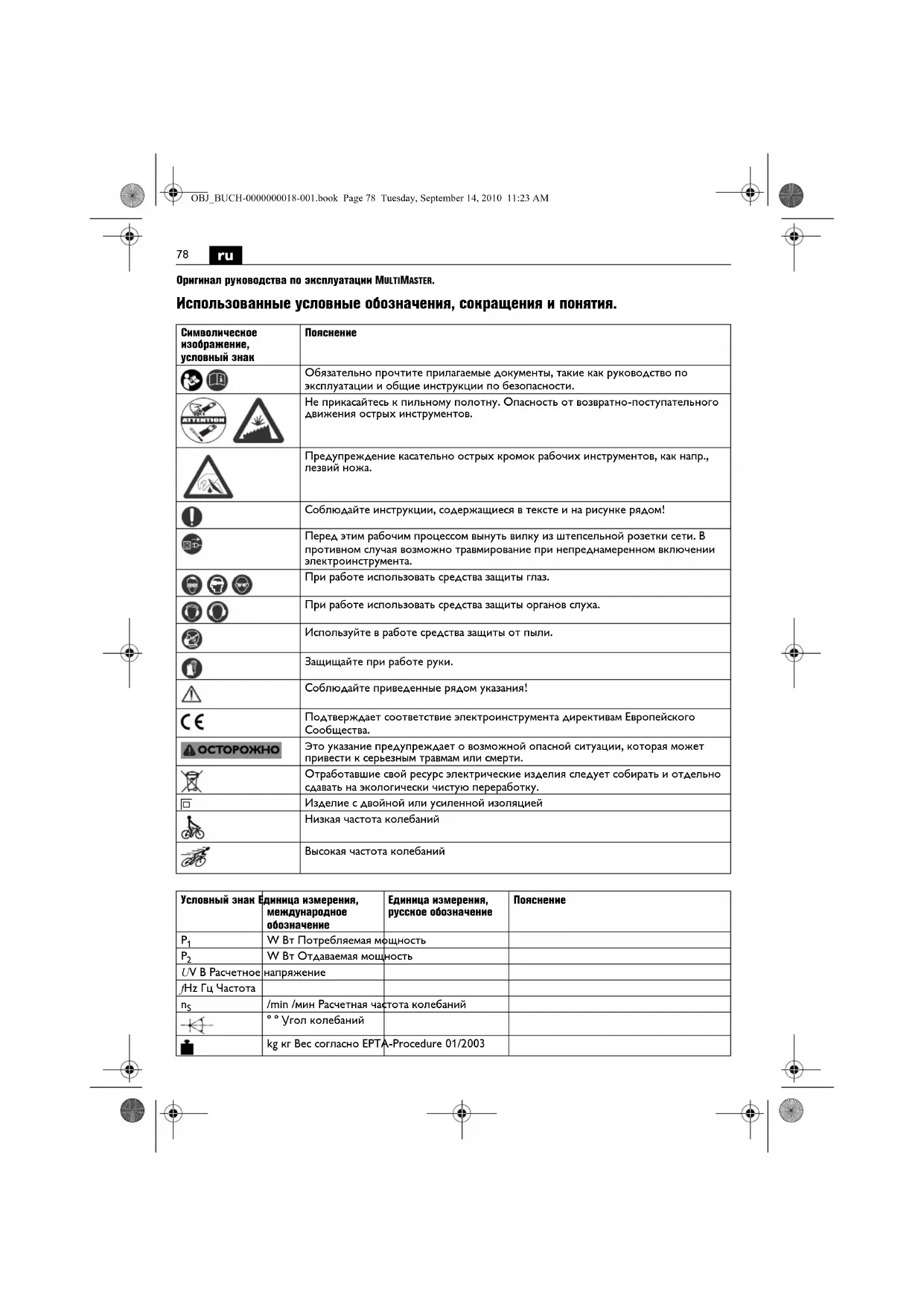

Оригинал руководства по эксплуатации MULTIMASTER.

Использованные условные обозначения, сокращения и понятия.

Символическое изображение, условный знак		Пояснение
		Обязательно прочтите прилагаемые документы, такие как руководство по эксплуатации и общие инструкции по безопасности.
		Не прикарайтесь к пильному полотну. Опасность от возвратно-поступательного движения острых инструментов.
		Предупреждение касательно острых кромок рабочих инструментов, как напр., лезвий ножа.
[3076]		Соблюдайте инструкции, содержащиеся в тексте и на рисунке рядом!
		Перед этим рабочим процессом вынуть вилку из штепсельной розетки сети. В противном случая возможно травмирование при непреднамеренном включении электроинструмента.
		При работе использовать средства защиты глаз.
[42XG]		При работе использовать средства защиты органов слуха.
		Используйте в работе средства защиты от пыли.
		Защищайте при работе руки.
		Соблюдайте приведенные рядом указания!
		Подтверждает соответствие электроинструмента директивам Европейского Сообщества.
		Это указание предупреждает о возможной опасной ситуации, которая может привести к серьезным травмам или смерти.
		Отработавшие свой ресурс электрические изделия следует собирать и отдельно сдавать на экологически чистую переработку.
[= =]		Изделие с двойной или усиленной изоляцией
		Низкая частота колебаний
		Высокая частота колебаний

Условный знак	Единица измерения, международное обозначение	Единица измерения, русское обозначение	Пояснение
P_1	W Вт Потребляемая мощность
P_2	W Вт Отдаваемая мощность
UV В Расчетное	напряжение
/Hz Гц Частота
n_S	/min /мин Расчетная частота колебаний
	°° Угол колебаний
	kg кг Вес согласно EPTA-Procedure 01/2003

Условный знак	Единица измерения, международное обозначение	Единица измерения, русское обозначение	Пояснение
L_wA	dB дБ Уровень звуковой мощности
L_pA	dB дБ Уровень звукового давления
L_pCpeak	dB дБ Макс. уровень звукового давления
К... Недостоверность
am/s	^2	m/c^2	Вибрация в соответствии с EN 60745 (векторная сумма трех направлений)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	m, c, кг, А, мм, В, Вт, Гц, Н, °C, дБ, мин., m/c^2	Основные и производные единицы измерения Международной системы единиц СИ.

Для Вашей безопасности.

ОСТОРОЖНО

Прочтите все указания и инструкции по технике

безопасности. Упущения, допущенные при соблюдении указаний и инструкций по технике безопасности, могут стать причиной электрического поражения, пожара и тяжелых травм.

Сохраняйте эти инструкции и указания для будущего использования.

Не применяйте настоящий

электроинструмент, предварительно не изучив основательно и полностью не усвоив это

руководство по эксплуатации, а также приложенные «Общие указания по технике безопасности» (номер публикации 3 41 30 054 06 1). Сохраняйте названные документы для дальнейшего использования и приложите их к электроинструменту при его передаче другому лицу или при его продаже.

Учитывайте также соответствующие национальные правила по охране труда.

Назначение электроинструмента:

для использования в закрытых помещениях с допущенными фирмой FEIN рабочими инструментами и принадлежностями для шлифования без подачи воды небольших поверхностей, углов и кромок, для распиливания тонких металлических листов, деревянных и пластмассовых деталей, для шабрения, полирования, обработки рашпилем, разрезания и отрезания.

Специальные указания по технике безопасности.

При выполнении работ, при которых рабочий инструмент может задеть скрытую электропроводку или собственный сетевой кабель, держите электроинструмент за изолированные ручки. Контакт с находящейся под напряжением проводкой может заряжать металлические части электроинструмента и приводить к удару электрическим током.

Используйте зажимы или другие практичные методы для фиксации и подпирания инструмента на стабильном основании. Если Вы только удерживаете заготовку рукой или прижимаете ее к телу, она находится в неустойчивом положении, что может привести к потере контроля.

Удерживайте электроинструмент достаточно крепко, чтобы рабочий инструмент никогда не мог коснуться Вас, в особенности, если рабочий инструмент, напр., пильное полотно или режущий инструмент, направлен в сторону руноятки. Прикосновение к острым кромкам или краям чреват травмами.

Применяйте средства индивидуальной защиты. В зависимости от выполняемой работы применяйте защитный щиток для лица, защитное средство для глаз или защитные очки. Насколько уместно, применяйте противопылевой респиратор, средства защиты органов слуха, защитные перчатки или специальный фартук, которые защищают Вас от абразивных частиц и частиц материала. Глаза должны быть защищены от летающих в воздухе посторонних частиц, которые могут образовываться при выполнении различных работ. Противопылевой респиратор или защитная маска органов дыхания должны задерживать образующуюся при работе пыль. Продолжительное воздействие сильного шума может привести к потере слуха.

Запрещается закреплять на электроинструменте таблички и обозначения с помощью винтов и заклепок. Поврежденная изоляция не защищает от поражения электрическим током. Применять приклеиваемые таблички.

Регулярно очищайте вентиляционные отверстия электроинструмента неметаллическим инструментом. Вентилятор двигателя затягивает пыль в корпус. Чрезмерное скоплении металлической пыли может стать причиной поражения электрическим током.

Перед включением инструмента проверьте шнур присоединения сети и вилку на повреждения.

Рекомендация: При работе всегда подключайте электроинструмент через автомат защитного отключения (RCD) с номинальным током срабатывания 30 мА или менее.

Обращение с опасной пылью

При работах со снятием материала с использованием данного инструмента образуется пыль, которая может представлять собой опасность. Контакт с некоторыми видами пыли или вдыхание некоторых видов пыли как, напр., асбеста и асбестосодержащих материалов, свинцовосодержащих лакокрасочных покрытий, металлов, некоторых видов древесины, минералов,

ru

каменных материалов с содержанием силикатов, растворителей красок, средств защиты древесины, средств защиты судов от обрастания, может вызывать у людей аллергические реакции и/или стать причиной заболеваний дыхательных путей, рака, а также отрицательно сказаться на репродуктивности. Степень риска при вдыхании пыли зависит от экспозиционной дозы. Используйте соответствующее данному виду пыли пылеотсасывающее устройство и индивидуальные средства защиты и хорошо проветривайте рабочее место. Поручайте обработку содержащего асбест материала только специалистам.

Древесная пыль и пыль легких металлов, горячие смеси абразивной пыли и химических веществ могут самовоспламеняться при неблагоприятных условиях или стать причиной взрыва. Избегайте искрения в сторону контейнера для пыли, перегрева электроинструмента и шлифуемого материала, своевременно опорожнейте контейнер для пыли, соблюдайте указания производителя материала по обработке, а также действующие в Вашей стране указания для обрабатываемых материалов.

Вибрация, действующая на кисть-руку

Указанный в этих инструкциях уровень вибрации определен в соответствии с методикой измерений, предписанной EN 60745, и может использоваться для сравнения электроинструментов. Он пригоден также для предварительной оценки вибрационной нагрузки.

Уровень вибрации указан для основных областей применения электроинструмента. Он может отличаться при использовании электроинструмента для других применений, использовании иных рабочих инструментов или недостаточном техобслуживании. Следствием может явиться значительное увеличение вибрационной нагрузки в течение всей продолжительности работы.

Для точной оценки вибрационной нагрузки нужно учитывать также и время, когда инструмент выключен или, хоть и включен, но не находится в работе. Это может снизить среднюю вибрационную нагрузку в течение всей продолжительности работы.

Предусмотрите дополнительные меры предосторожности для защиты пользователя от воздействия вибрации, как напр.: техобслуживание электроинструмента и рабочих инструментов, теплые руки, организация труда.

Значения вибрации

Вибрация a
Классификация электроинструментов фирмы FEIN по уровню вибрации	Взвешенное ускорение*
VC0 < 2,5 м/с	2
VC1 < 5 м/с	2
VC2 < 7 м/с	2
VC3 < 10 м/с	2
VC4 < 15 м/с	2
VC5 > 15 м/с	2
Ka3 м/с	2
* Эти значения указаны для одного рабочего цикла,включающего холостой ход и работу на полной нагрузкеодинаковой длительности.Класс вибрации для данного электроинструмента можно найти в прилагающемся листке 3 41 30 335 06 0.

Указания по пользованию.

Не применяйте принадлежности, которые не были специально сконструированы и рекомендованы фирмой FEIN для данного электроинструмента.

Использование принадлежностей, отличных от подлинных принадлежностей FEIN, приводит к перегреву и разрушению электроинструмента.

Подводите электроинструмент к заготовке только во включенном состоянии.

Положение рабочего инструмента можно регулировать с интервалом в 45°, чем обеспечивается максимальное удобство в работе.

Замена инструмента (FMM250Q) (см. стр. 5).

Крепко вдавите до упора крепежный элемент. После этого закройте зажимный рычаг.

Берегите Ваши руки и пальцы от ущемления при движении зажимного рычага назад. Зажимной рычаг под действием пружины резко отскакивает назад.

Указания по шлифованию.

Коротко прижмите электроинструмент с силой шлифовальной шкуркой к ровной поверхности и коротко включите электроинструмент. Этим обеспечивается хорошее сцепление и предотвращается преждевременный износ. Если износился только лишь кончик шлифовальной шкурки, шлифовальную шкурку можно снять и затем снова надеть с поворотом на 120°. Работайте всей поверхностью шлифовальной плиты, а не одним только ее кончиком. Устанавливайте высокую частоту колебаний. Шлифуйте с постоянным, легким нажатием на шлифовальную плиту. Слишком сильное нажатие не повышает производительность шлифования, а только приводит к более быстрому износу шлифовальной шкурки.

Указания по распиливанию.

Устанавливайте высокую частоту колебаний.

Пильные диски можно снимать и устанавливать другой стороной в целях равномерного износа.

Указания по шабрению.

Устанавливайте среднюю или высокую частоту колебаний.

Техобслуживание и сервисная служба.

При работе в экстремальных условиях при обработке металлов внутри

электроинструмента может откладываться

токопроводящая пыль. Это может иметь негативное воздействие на защитную изоляцию

электроинструмента. Регулярно продувайте внутреннюю полость электроинструмента через вентиляционные щели сухим и свободным от масла сжатым воздухом и подключайте

электроинструмент через устройство защитного отключения (УЗО).

Поврежденный кабель питания электроинструмента должен быть заменен специально изготовленным кабелем, который можно получить через сервисную службу FEIN.

FMM250Q: Перед хранением электроинструмента снимите рабочий инструмент, закройте зажимный рычаг и только потом вдавите крепежный элемент.

При необходимости Вы можете самостоятельно заменить следующие части:

Крепежный элемент (FMM250Q), зажимной винт (FMM250), рабочие инструменты

Обязательная гарантия и дополнительная гарантия

ИЗГОТОВИТЕЛЯ.

Обязательная гарантия на изделие предоставляется в соответствии с законоположениями в стране пользователя. Сверх этого, FEIN предоставляет дополнительную гарантию в соответствии с гарантийным обязательством изготовителя FEIN.

Комплект поставки Вашего электроинструмента может не включать весь набор описанных или изображенных в этом руководстве по эксплуатации принадлежностей.

Декларация соответствия.

С исключительной ответственностью фирма FEIN заявляет, что настоящее изделие соответствует нормативным документам, приведенным на последней странице настоящего руководства по эксплуатации.

Охрана окружающей среды, утилизация.

Упаковку, пришедшие в негодность электроинструменты и принадлежности следует собирать для экологически чистой.
