Тип продукту	Багатофункціональні інструменти
Бренд	Fein
Модель	FMM 250 Q
Живлення	Мережа, 230 В ~ 50 Гц
Основні функції	Шліфування, різання та зішкрібання малих поверхонь, кутів та країв
Сумісні матеріали	Листовий метал, дерево, тонкі пластикові матеріали
Система кріплення інструменту	Затискний важіль з фіксуючим елементом, поворот на 45°
Ізоляція	Подвійна ізоляція
Рекомендований захист	Диференційний вимикач 30 мА
Необхідне захисне обладнання	Окуляри, захист слуху, протипилова маска, рукавички
Обслуговування	Регулярне очищення вентиляційних отворів неметалевими інструментами; при інтенсивному використанні продувати сухим безмасляним стисненим повітрям
Запчастини, які може замінити користувач	Фіксуючий елемент, затискний гвинт, робочі інструменти
Ремонтопридатність	Пошкоджений кабель живлення замінюється сервісним центром FEIN
Гарантія	Законна + гарантія виробника FEIN
Відповідність	Відповідає директивам ЄС
Утилізація	Здати в центр переробки
Вібраційний клас	VC0 до VC5 залежно від робочого інструменту (див. додану інструкцію)
Похибка вібрації K	3 м/с²

Часті запитання - FMM 250 Q Fein

Як змінити робочий інструмент на FMM 250 Q?

Щоб змінити інструмент, повністю підніміть фіксуючий елемент, потім закрийте затискний важіль. Будьте обережні, щоб не затиснути пальці при поверненні важеля.

Які види робіт я можу виконувати цим інструментом?

Цей інструмент дозволяє сухе шліфування, різання листового металу, дерева та пластику, а також зішкрібання поверхонь, кутів та країв.

Яке захисне обладнання я повинен носити?

Завжди носіть захисні окуляри, захист слуху, протипилову маску та відповідні рукавички.

Як чистити інструмент?

Регулярно очищуйте вентиляційні отвори неметалевими інструментами. При інтенсивному використанні на металах продуйте всередину сухий безмасляний стиснене повітря.

Що робити, якщо кабель живлення пошкоджено?

Кабель необхідно замінити на спеціальний кабель, доступний у післяпродажному сервісі FEIN.

Чи можна використовувати аксесуари не від FEIN?

Ні, використовуйте лише аксесуари, розроблені та рекомендовані FEIN, щоб уникнути перегріву та пошкодження інструменту.

Як закріпити абразивний лист?

Короткочасно та сильно притисніть лист до плоскої поверхні, потім увімкніть інструмент на короткий час для гарного зчеплення. Поверніть лист на 120°, якщо одна сторона зносилася.

Яка процедура зберігання?

Видаліть робочий інструмент, закрийте затискний важіль, потім натисніть затискний елемент для зберігання.

Чи відповідає інструмент стандартам?

Так, інструмент має маркування CE та відповідає чинним європейським директивам.

Як зменшити вплив вібрації?

Використовуйте інструмент з відповідними робочими інструментами, регулярно обслуговуйте його, тримайте руки в теплі та організуйте роботу з частими перервами.

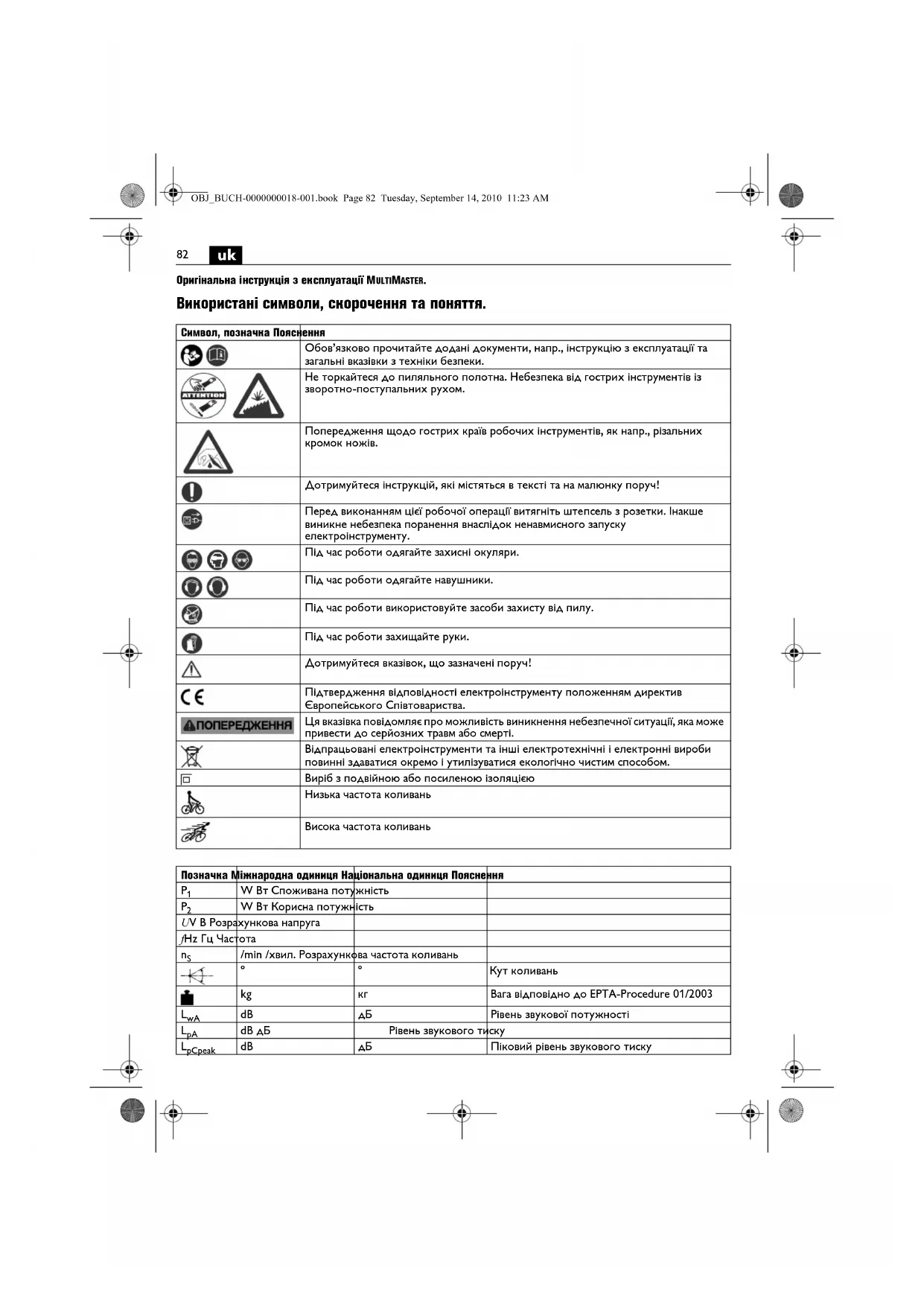

ПОСІБНИК КОРИСТУВАЧА FMM 250 Q Fein

Оригінальна інструкція з експлуатації MULTIMASTER.

Використані символи, скорочення та поняття.

Символ, позначка Пояснення
	Обов’язково прочитайте додані документи, напр., інструкцію з експлуатації та загальні вказівки з техніки безпеки.
	Не торкайтеся до пиляльного полотна. Небезпека від гострих інструментів із зворотно-поступальних рухом.
	Попередження щодо гострих країв робочих інструментів, як напр., різальних кромок ножів.
[Y0W6]	Дотримуйтеся інструкцій, які містяться в тексті та на малюнку поруч!
[3440]	Перед виконанням цієї робочої операції витягніть штепсель з розетки. Інакше виникне небезпека поранення внаслідок ненавмисного запуску електроінструменту.
	Під час роботи одягайте захисні окуляри.
	Під час роботи одягайте навушники.
	Під час роботи використовуйте засоби захисту від пилу.
[W507]	Під час роботи захищайте руки.
[DTK3]	Дотримуйтеся вказівок, що зазначені поруч!
[2264]	Підтвердження відповідності електроінструменту положенням директив Європейського Співтовариства.
	Ця вказівка повідомляє про можливість виникнення небезпечної ситуації, яка може привести до серйозних травм або смерті.
	Відпрацьовані електроінструменти та інші електротехнічні і електронні вироби повинні здаватися окремо і утилізуватися екологічно чистим способом.
[194]	Виріб з подвійною або посиленою ізоляцією
	Низька частота коливань
	Висока частота коливань

Позначка Міжнародна одиниця Національна одиниця Пояснення
P_1	W Вт Споживана потужність
P_2	W Вт Корисна потужність
UV В Розрахункова напруга
/Hz Гц Частота
n_S	/min /хвил. Розрахункова частота коливань
	°	°	Кут коливань
	kg	кг	Вага відповідно до EPTA-Procedure 01/2003
L_wA	dB	дБ	Рівень звукової потужності
L_pA	dB дБ	Рівень звукового тиску
L_pSpeak	dB	дБ	Піковий рівень звукового тиску
К... Похибка
am/s	^2	m/c ^2	Вібрація у відповідності до EN 60745(сума векторів трьох напрямків)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, mIn, m/s ^2	m, с, кг, А, мм, В, Вт, Гц, Н, °C, дБ, хвил., m/c ^2	Основні та похідні одиниці Міжнародної системи одиниць SI.

Для Вашої безпени.

ПОПЕРЕДЖЕННЯ

Прочитайте всі правила з техніки безпеки і вказівки

Невиконання правил з техніки безпеки і вказівок може призводити до удару електричним струмом, пожежі та/або важких травм.

Зберігайте всі правила з техніки безпеки і вказівни на майбутнє.

Не застосовуйте цей електроінструмент, не прочитавши уважно та не зрозумівши дану інструкцію з експлуатації та додані «Загальні

вказівки з техніки безпеки» (номер документа 3 41 30 054 06 1). Зберігайте названі документи для подальшого використання та додавайте їх до електроінструменту при його передачі в користування або при продажу.

Зважайте також на чинні національні приписи з охорони праці.

Призначення електроінструменту:

для шліфування невеликих поверхонь, кутів і країв, для розпилювання тонких металевих листів, дерев'яних і пластмасових деталей, для шабрування, полірування, обробки рашпілем, прорізання та розрізання за допомогою допущених фірмою FEIN робочих інструментів та приладдя в закритих приміщеннях без подачі води.

Специфічні вказівки з техніки безпеки.

При роботах, коли робочий інструмент може зачепити заховану електропроводку або власний шнур живлення, тримайте електроінструмент за ізольовані рукоятки. Зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом.

Застосовуйте затисначі або інші практичні засоби для кріплення та підпирання заготовки на стабільній поверхні. Якщо Ви притримуєте заготовку лише рукою або своїм тілом, вона знаходиться в нестійкому положенні, що може призвести до втрати контролю.

Беріться за електроінструмент так, щоб Ваше тіло ніколи не доторкалося до робочого інструменту, особливо коли Ви працюєте з робочими інструментами, напр., з пиляльними дисками або різальними інструментами, які направлені до рукоятки. Доторкання до гострих різальних кромок або країв може призвести до поранень.

Вдягайте особисте захисне споряджения. В залежності від виду робіт використовуйте захисну масну, захист для очей або захисні окуляри. За необхідністю вдягайте респіратор, навушники, захисні рукавниці або спеціальний фартух, щод захистити себе від невеличних частинок, що утворюються під час

шліфування, та частинок матеріалу. Очі повинні бути захищені від відлетілих чужорідних тіп, що утворюються при різних видах робіт. Респіратор або маска повинні відфільтровувати пил, що утворюється під час роботи. При тривалій роботі при гучному шумі можна втратити слух.

Забороняється закріплювати на електроінструменті таблички та позначки за допомогою гвинтів або заклепок. Пошкоджена ізоляція не захищає від ураження електричним струмом. Таблички треба приклеювати.

Регулярно очищайте вентиляційні щілинні електроінструменту неметалевими інструментами. Вентилятор двигуна затягує пил в корпус. Сильне накопичення металевого пилу може призвести до електричної небезпеки.

Перед увімкненням інструменту перевірте шнур живлення та штепсель на предмет пошкоджень.

Рекомендація: Завжди підключайте електроприлад до пристрою захисного вимнення із номінальним струмом спрацювання 30 мА або менше.

Поводження з небезпечним пилом

Під час робіт із зніманням матеріалу з використанням даного інструменту утворюється пил, що може бути небезпечним.

Контакт з деякими видами пилу або вдихання деяких видів пилу, як напр., пилу від азбесту та матеріалів, що містять азбест, пакофарбовых покриттів, що містять свинець, металу, деяких видів деревини, мінералів, кам'яних матеріалів із вмістом силікатів, розчинників фарб, засобів захисту деревини, засобів захисту суден від обростання, може викликати у людей алергічні реакції та/або стати причиною захворювань дихальних шляхів, раку, а також негативно позначитися на репродуктивності. Ступінь ризику при вдиханні пилу залежить від експозиційної дози. Використовуйте пиловідсмоктувальний пристрій, що відповідає даному виду пилу, особисте захисне спорядження та добре провітрюйте робоче місце. Доручайте обробку матеріалу, що містить азбест, лише фахівцям.

Деревний пил та пил легких металів, гарячі суміші абразивного пилу і хімічних речовин можуть за несприятливих умов самозайматися або стати причиною вибуху. Уникайте розлітання іскор в напрямку ємності для пилу, перегрівання електроприладу і матеріалу, що шліфується, своечасно спорожнюйте ємність для пилу, дотримуйтеся вказівок виробника матеріалу та чинних у Вашій країні приписів щодо обробки матеріалу.

uk

Вібрація руки

Зазначений в цих вказівках рівень вібрації вимірюявся за процедурою, визначеною в EN 60745; нею можна користуватися для порівняння приладів. Цією цифрою можна користуватися також і для попередньої оцінки вібраційного навантаження.

Зазначений рівень вібрації стосується головних робіт, на які розрахований електроінструмент. Однак при застосуванні електроінструменту для інших робіт, роботі з іншими робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. Це може значно збільшити вібраційне навантаження протягом всього часу роботи.

Для точної оцінки вібраційного навантаження треба ураховувати також і інтервали, коли прилад вимкнутий або коли він хоч і увімкнутий, але не використовується. Це може значно зменшити вібраційне навантаження протягом всього часу роботи.

Визначте додаткові заходи безпеки для захисту від вібрації працюючого з інструментом, як напр.: технічне обслуговування електроінструменту і робочих інструментів, тримання рук у теплі, організація робочих процесів.

Значення вібрації

Вібрація a
Класифікація робочихінструментів FEIN по класу вібрації	Зваженеприскорення*
VC0 < 2,5 м/с	2
VC1 < 5 м/с	2
VC2 < 7 м/с	2
VC3 < 10 м/с	2
VC4 < 15 м/с	2
VC5 > 15 м/с	2
Ka3 м/с	2

* Ці значення зазначені для одного робочого циклу, який охотлює роботу на холостому ходу та роботу при повному навантаженні при однаковій тривалості роботи. Клас вібрації, що відповідає даному електроінструменту, зазначений в доданому аркуші 3 4 1 3 0 3 3 5 0 6 0.

Вказівки з експлуатації.

Не використовуйте приладдя, яне не передбачене і не рекомендоване фірмою FEIN спеціально для цього електроінструменту. Використання іншого приладдя, що відрзняється від оригінального приладдя фірми FEIN, призводить до перегрівання та пошкодження електроінструменту.

Приставляйте електроприлад до оброблюваної деталі лише увімкнутим.

Робочий інструмент можна установлювати в різних робочих положеннях з інтервалом у 45°, завдяки чому забезпечується максимальна зручність роботи.

Заміна робочого інструмента (FMM250Q) (див. стор. 5).

Мійно вдавіть кріпильний елемент до упору. Потім закрийте затискний важіль.

Бережіть Вашу руну і пальці від защемлення під час повернення затискного важеля у вихідне положення. Під дією пружини затискний важіль різко повертається у вихідне положення.

Вказівки щодо шліфування.

Коротко притисніть електроінструмент з силою шліфувальною шкуркою до рівної поверхні і коротко увімкніть електроінструмент. Це покращує зчеплення і запобігає завчасному зношенню. Якщо зносився лише кінчик шліфувальної шкірки, шліфувальну шкурку можна зняти і знову надіти з поворотом на 120°.

Працюйте всією поверхнею шліфувальної плити, а не одним лише її кінчиком. Встановлюйте високу частоту коливань. Шліфуйте з постійним, легким натискуванням на шліфувальної плиту. Занадто сильне натискування не збільшує продуктивність шліфування, а лише призводить до більш швидкого зношення шліфувальної шкурки.

Вказівки щодо розпилювання.

Встановлюйте високу частоту коливань. Пиляльний диск можна зняти і поставити іншим боком для забезпечення його рівномірного зношення.

Вказівки щодо шабрування.

Встановлюйте середню або високу частоту коливань.

Ремонт та сервісні послуги.

В екстремальних умовах застосування для обробки металів усередині

електроінструменту може осідати

електропровідний пил. Захисна ізоляція електроінструменту може пошкодитися. Продувайте часто внутрішні частини інструменту через вентиляційні щілини сухим та нежирним стисненим повітрям та під'єднуйте пристрій захисного вимкнення.

У разі пошкодження мережного шнура електроінструменту його треба міняти на спеціальний шнур, який можна придбати в сервісний майстерні FEIN.

FMM250Q: Перед зберіганням електроінструменту видаліть робочий інструмент, закрийте затискний важіль і лише під кінець втисніть кріпильний елемент.

За необхідністю Ви можете самостійно замінити наступні деталі:

Кріпильний елемент (FMM250Q), затискний гвинт (FMM250), робочі інструменти

Гарантія.

Гарантія на виріб надається відповідно до законодавчих правил країни збуту. Крім цього, фірма FEIN надає заводську гарантію відповідно до гарантійного талона виробника.

Можливо, що в обсяг поставки Вашого електроінструменту входить не все описане або зображене в даній інструкції з експлуатації приладдя.

Заява про відповідність.

Фірма FEIN заявляє під свою особисту відповідальність, що цей виріб відповідає чинним приписам, викладеним на останній сторінці цієї інструкції з експлуатації.

Захист навколишнього середовища, утилізація.

Упаковку, відпрацьовані електроінструменти та приладя потрібно утилізувати екологічно чистим способом.
