FMM 250 Q - Utensili multifunzione Fein - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Utensili multifunzione
Marca	Fein
Modello	FMM 250 Q
Alimentazione	Rete, 230 V ~ 50 Hz
Funzioni principali	Carteggiatura, taglio e raschiatura di piccole superfici, angoli e bordi
Materiali compatibili	Lamiera, legno, materie plastiche di piccolo spessore
Sistema di fissaggio utensile	Leva di serraggio con elemento di fissaggio, rotazione a passi di 45°
Isolamento	Doppio isolamento
Protezione raccomandata	Interruttore differenziale 30 mA
Equipaggiamento di protezione richiesto	Occhiali, protezione per l'udito, maschera antipolvere, guanti
Manutenzione	Pulizia regolare delle fessure di ventilazione con utensili non metallici; soffiare aria compressa secca senza olio in caso di uso intensivo
Pezzi sostituibili dall'utente	Elemento di fissaggio, vite di serraggio, utensili di lavoro
Riparabilità	Cavo di alimentazione danneggiato da sostituire presso il servizio assistenza FEIN
Garanzia	Legale + garanzia del produttore FEIN
Conformità	Conforme alle direttive UE
Riciclaggio	Portare in un centro di riciclaggio
Classe vibratoria	VC0 a VC5 secondo l'utensile di lavoro (vedi istruzioni allegate)
Incertezza vibratoria K	3 m/s²

Domande frequenti - FMM 250 Q Fein

Come cambiare l'utensile di lavoro sul FMM 250 Q ?

Per cambiare l'utensile, alzare completamente l'elemento di fissaggio, quindi chiudere la leva di serraggio. Attenzione a non pizzicarsi le dita durante il ritorno della leva.

Quali tipi di lavori posso eseguire con questo utensile ?

Questo utensile consente la carteggiatura a secco, il taglio di lamiera, legno e plastica, nonché la raschiatura di superfici, angoli e bordi.

Quale equipaggiamento di protezione devo indossare ?

Indossare sempre occhiali di sicurezza, protezione per l'udito, maschera antipolvere e guanti adatti.

Come pulire l'utensile ?

Pulire regolarmente le fessure di ventilazione con utensili non metallici. In caso di uso intensivo su metalli, soffiare all'interno aria compressa secca senza olio.

Cosa fare se il cavo di alimentazione è danneggiato ?

Il cavo deve essere sostituito con un cavo speciale disponibile presso il servizio assistenza FEIN.

Posso utilizzare accessori non FEIN ?

No, utilizzare solo accessori progettati e raccomandati da FEIN per evitare surriscaldamento e deterioramento dell'utensile.

Come fissare un foglio abrasivo ?

Premere brevemente e con forza il foglio su una superficie piana, quindi accendere l'utensile per un breve istante per una buona aderenza. Ruotare il foglio di 120° se una punta è usurata.

Qual è la procedura di stoccaggio ?

Rimuovere l'utensile di lavoro, chiudere la leva di serraggio, quindi premere l'elemento di serraggio per lo stoccaggio.

L'utensile è conforme alle norme ?

Sì, l'utensile porta la marcatura CE ed è conforme alle direttive europee vigenti.

Come ridurre l'esposizione alle vibrazioni ?

Utilizzare l'utensile con utensili di lavoro adatti, mantenerlo regolarmente, tenere le mani calde e organizzare il lavoro con pause frequenti.

MANUALE UTENTE FMM 250 Q Fein

Istruzioni originali MULTIMASTER.

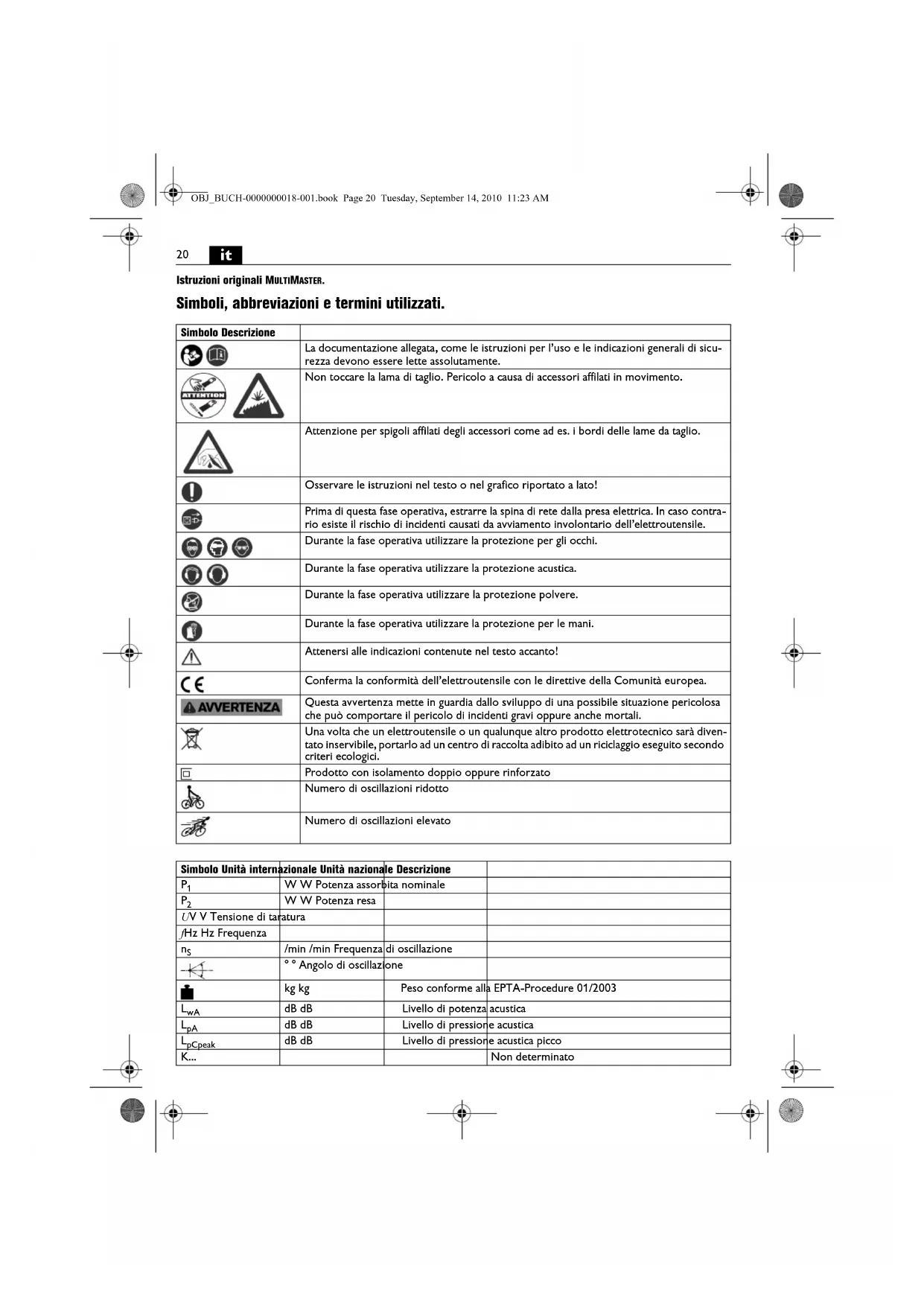

Simboli, abbreviazioni e termini utilizzati.

Simbolo Descrizione
		La documentazione allegata, come le istruzioni per l'uso e le indicazioni generali di sicurezza devono essere lette assolutamente.
		Non toccare la lama di taglio. Pericolo a causa di accessori affilati in movimento.
		Attenzione per spigoli affilati degli accessori come ad es. i bordi delle lame da taglio.
		Osservare le istruzioni nel testo o nel grafico riportato a lato!
		Prima di questa fase operativa, estrarre la spina di rete dalla presa elettrica. In caso contrario esiste il rischio di incidenti causati da avviamento involontario dell'elettroutensile.
		Durante la fase operativa utilizzare la protezione per gli occhi.
		Durante la fase operativa utilizzare la protezione acustica.
		Durante la fase operativa utilizzare la protezione polvere.
		Durante la fase operativa utilizzare la protezione per le mani.
		Attenersi alle indicazioni contenute nel testo accanto!
		Conferma la conformità dell'elettroutensile con le direttive della Comunità europea.
		Questa avvertenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolo di incidenti gravi oppure anche mortali.
		Una volta che un elettroutensile o un qualunque altro prodotto elettrotecnico sarà diven-tato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici.
		Prodotto con isolamento doppio oppure rinforzato
		Numero di oscillazioni ridotto
		Numero di oscillazioni elevato

Simbolo Unità internazionale Unità nazionale Descrizione
P_1	W W Potenza assorbita nominale
P_2	W W Potenza resa
UV V Tensione di taratura
/Hz Hz Frequenza
n_S	/min /min Frequenza di oscillazione
	° ° Angolo di oscillazione
	kg kg	Peso conforme alla EPTA-Procedure 01/2003
L_wA	dB dB	Livello di potenza acustica
L_pA	dB dB	Livello di pressione acustica
L_pCpeak	dB dB	Livello di pressione acustica picco
K...			Non determinato
m/s	^2	m/s^2	Valore di emissione delle vibrazioni secondo EN 60745 (somma vettori delle tre direzioni)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	Unità di base ed unità derivanti dal sistema unità internazionale SI.

Per la Vostra sicurezza.

AVVERTENZA

Leggere tutte le avvertenze di pericolo e le istruzioni operative.

In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Non utilizzare il presente elettroutensile prima di aver letto e compreso accuratamente e completamente queste istruzioni per l'uso e le «Indicazioni rali di sicurezza» allegate (numero di documenta-3 41 30 054 06 1). Conservare la documentazione data per un eventuale uso futuro ed allegarla in caso altro oppure di vendita dell'elettroutensile.

Attenersi anche alle norme nazionali in vigore concernenti la sicurezza sul lavoro.

Utilizzo previsto per l'elettroutensile:

per la levigatura di superfici piccole, angoli e spigoli, per il taglio di lamiere sottili, parti di legno e di plastica, per la raschiatura, lucidatura, raspatura, taglio e troncatura con inserti ed accessori consigliati dalla FEIN senza l'impiego di acqua in ambiente protetto dagli agenti atmosferici.

Norme speciali di sicurezza.

Tenere l'apparecchio sull'impugnatura isolante qualora si svolgano lavori durante i quali si potrebbe venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell'apparecchio, causando una scossa elettrica.

Utilizzare appositi dispositivi di bloccaggio oppure un altro metodo pratico per assicurare e supportare il pezzo in lavorazione su una base stabile. Se il pezzo in lavorazione viene tenuto solo con la mano oppure contro il corpo, lo stesso si trova in una posizione instabile comportando eventualmente la perdita del controllo.

Afferrare l'elettroutensile in modo così sicuro che il corpo, in modo particolare lavorando con inserti orientati nel settore di presa come lame di taglio oppure utensili di taglio, non venga mai a contatto con l'inserto. Il contatto di taglienti o bordi affilati può causare lesioni.

Indossare abbigliamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole-particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel

corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito.

È vietato applicare targhette e marchi sull'elettroutensile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell'isolamento viene a mancare ogni protezione contro scosse elettriche. Utilizzare targhette autoadesive.

Pulire regolarmente le fessure di ventilazione dell'elet-troutensile con attrezzi non metallici. La ventola del motore attira polvere nella carcassa. Questo può causare, in caso di accumulo eccessivo di polvere metallica, pericoli elettrici.

Prima della messa in funzione controllare il cavo di collegamento alla rete e la spina di rete in caso di danneggiamenti.

Raccomandazione: Far funzionare sempre l'elettroutensile tramite un interruttore di sicurezza per correnti di guasto (RCD) con valutazione corrente di guasto di 30 mA oppure inferiore.

Modo di procedere con polveri pericolose

Nelle procedure operative di asporto materiale con il presente utensile si formano polveri che possono essere pericolose.

Il contatto oppure l'inalazione di alcune polveri p. es. di amlanto e materiali contenenti amlanto, vernici contenenti piombo, metallo, alcuni tipi di legno, minerali, particelle di silicato di materiali contenenti minerali, solventi per vernici, sostanze protettive per legno, vernice antivegetativa per imbarcazioni possono causare reazioni allergiche e/o malattie delle vie respiratorie, cancro, danni riproduttivi alle persone. Il rischio dovuto all'inalazione di polveri dipende dall'esposizione. Utilizzare un'aspirazione adatta alla polvere che si forma nonché equipaggiamenti protettivi personali e provvedere per una buona aerazione del posto di lavoro. Lasciare effettuare la lavorazione di materiale contenente amlanto esclusivamente a personale specializzato.

Polvere di legname e polvere di metallo leggero, miscele bollenti da polvere di levigatura e sostanze chimiche possono, in caso di condizioni sfavorevoli, prendere fuoco o causare un'esplosione. Evitare la fuga di scintille in direzione del contenitore per la polvere nonché il sovrariscaldamento dell'elettroutensile e del materiale abrasivo, svuotare per tempo il contenitore per la polvere, osservare le istruzioni di lavorazione del produttore del materiale e le norme valide nel Vostro paese relativamente ai materiali da lavorare.

Vibrazione mano-braccio

Il livello di oscillazioni indicato nelle presenti istruzioni è stato misurato conformemente ad una procedura di misurazione normalizzata contenuta nel EN 60745 e può essere impiegato per la comparazione con altri elettroutensili. Lo stesso è adatto anche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di oscillazioni indicato rappresenta le applicazioni principali dell'elettroutensile. Se tuttavia l'elettroutensile viene utilizzato per altri impieghi, con accessori differenti oppure non viene effettuata una sufficiente manutenzione è possibile che il livello di oscillazioni sia differente. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di lavoro.

Per la precisa valutazione della sollecitazione da vibrazioni dovrebbero essere considerati anche i tempi in cui l'apparecchio è spento oppure è acceso ma non effettivamente in funzione. Questo può ridurre considerevolmente la sollecitazione da vibrazioni per l'intero periodo di lavoro.

Stabillire ulteriori misure di sicurezza per la protezione dell'operatore dall'azione delle vibrazioni, come ad esempio: manutenzione dell'elettroutensile e degli accessori, mantenimento mani calde, organizzazione delle procedure operative.

Valori di emissione per vibrazione

Vibrazione a
Classificazione degli utensili ad innesto FEIN secondo classe di vibrazione	Accelerazione stimata*
VC0 < 2,5 m/s	2
VC1 < 5 m/s	2
VC2 < 7 m/s	2
VC3 < 10 m/s	2
VC4 < 15 m/s	2
VC5 > 15 m/s	2
Ka3 m/s	2
* Questi valori si basano su un ciclo operativo che si basa sul funzionamento a vuoto e sul funzionamento a carico pieno con la stessa durata.La classe di vibrazione correlata all'utensile ad innesto può essere rilevata dal foglio allegato 3 41 30 335 06 0.

Istruzioni per l'uso.

Non utilizzare alcun accessorio che non sia stato previsto e consigliato espressamente per questo elettroutensile dalla FEIN. L'impiego di accessori non originali FEIN causa surriscaldamento dell'elettroutensile e il suo danneggiamento.

Condurre l'elettroutensile solamente acceso verso il pezzo in lavorazione.

È possibile muovere l'accessorio in 45° scatti e fissarlo nella posizione di lavoro più adatta.

Cambio degli utensili (FMM250Q) (vedi pagina 5).

Inserire l'elemento di fissaggio saldamente fino all'arresto. Successivamente chiudere la leva di bloccaggio.

Prestare attenzione durante il ritorno della leva di bloccaggio affinchè la mano o le dita non vengano schiacciate. A causa della forza elastica, la leva di bloccaggio ritorna in maniera energica.

Indicazioni per la levigatura.

Premere brevemente e con forza l'elettroutensile con il foglio abrasivo su una superficie piana ed accendere l'elet-troutensile per breve tempo. Questo consente una buona tenuta e previene usura prematura.

È possibile togliere di nuovo il foglio abrasivo e riapplicarlo girato di 120° se è stata utilizzata solo una punta del foglio abrasivo stesso.

Lavorare con l'intera superficie del foglio abrasivo e non solo con le punte. Selezionare una frequenza di oscillazione elevata. Levigare con movimento continuo e pressione leggera. Una pressione troppo forte non aumenta l'asportazione, il foglio abrasivo si usura solo più velocemente.

Indicazioni per il taglio.

Selezionare una frequenza di oscillazione elevata. Lame da taglio rotonde possono essere tolte e fissate spostate in modo tale da consumarle uniformemente.

Indicazioni per la raschiatura.

Selezionare una frequenza di oscillazione da media fino a elevata.

Manutenzione ed Assistenza Clienti.

In caso di condizioni di implego estreme durante la lavorazione di metallo è possibile che polvere conduttrice si depositi all'interno

dell'elettroutensile. L'isolamento di protezione dell'elet-troutensile può esserne pregiudicato. Soffiare spesso la parte interna dell'elettroutensile attraverso le fessure di ventilazione con aria compressa asclutta e senza olio ed inserire a monte un interruttore di sicurezza (FI). Se la conduttura d'allacciamento dell'elettroutensile è difettosa, deve essere sostituita attraverso una speciale conduttura d'allacciamento già appositamente predisposta e disponibile presso il Centro di Assistenza Clienti FEIN.

FMM250Q: Per la conservazione dell'elettroutensile rimuovere l'accessorio, chiudere la leva di serraggio e premere solo successivamente l'elemento di fissaggio. In caso di necessità è possibile sostituire da soli le seguenti parti:

Elemento di fissaggio (FMM250Q), vite di serraggio (FMM250), accessori

Responsabilità per vizi e garanzia.

La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l'immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformemente alla dichiarazione di garanzia produttore FEIN.

Nel modello di fornitura del Vostro elettroutensile può essere contenuta anche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l'uso.

Dichiarazione di conformità.

La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto corrisponde alle norme applicabili riportate sull'ultima pagina delle presenti istruzioni per l'uso.

Misure ecologiche, smaltimento.

Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elet-troutensili e gli accessori scartati.
