Typ produktu	Víceúčelové nářadí
Značka	Fein
Model	FMM 250 Q
Napájení	Síť, 230 V ~ 50 Hz
Hlavní funkce	Broušení, řezání a škrábání malých ploch, rohů a hran
Kompatibilní materiály	Plech, dřevo, tenké plasty
Systém upevnění nástroje	Upínací páka s upevňovacím prvkem, otáčení po 45°
Izolace	Dvojitá izolace
Doporučená ochrana	Proudový chránič 30 mA
Požadované ochranné vybavení	Brýle, ochrana sluchu, protiprachová maska, rukavice
Údržba	Pravidelné čištění větracích otvorů nekovovými nástroji; při intenzivním používání profouknout suchým stlačeným vzduchem bez oleje
Uživatelem vyměnitelné díly	Upevňovací prvek, upínací šroub, pracovní nástroje
Opravitelnost	Poškozený napájecí kabel musí vyměnit servis FEIN
Záruka	Zákonná + záruka výrobce FEIN
Shoda	V souladu s směrnicemi EU
Recyklace	Odevzdejte v recyklačním středisku
Třída vibrací	VC0 až VC5 podle pracovního nástroje (viz přiložený návod)
Nejistota vibrací K	3 m/s²

Často kladené otázky - FMM 250 Q Fein

Jak vyměnit pracovní nástroj na FMM 250 Q?

Pro výměnu nástroje zcela nasaďte upevňovací prvek, poté zavřete upínací páku. Dávejte pozor, abyste si při zpětném pohybu páky nepřiskřípli prsty.

Jaké typy prací mohu s tímto nástrojem provádět?

Tento nástroj umožňuje broušení za sucha, řezání plechu, dřeva a plastů, stejně jako škrábání povrchů, rohů a hran.

Jaké ochranné vybavení mám nosit?

Vždy noste bezpečnostní brýle, ochranu sluchu, protiprachovou masku a vhodné rukavice.

Jak čistit nástroj?

Pravidelně čistěte větrací otvory nekovovými nástroji. Při intenzivním používání na kovech profoukněte vnitřek suchým stlačeným vzduchem bez oleje.

Co dělat, když je napájecí kabel poškozen?

Kabel musí být vyměněn za speciální kabel dostupný u poprodejního servisu FEIN.

Mohu používat příslušenství jiné než FEIN?

Ne, používejte pouze příslušenství navržené a doporučené společností FEIN, aby nedošlo k přehřátí a poškození nástroje.

Jak upevnit brusný list?

Krátce a silně přitiskněte list na rovný povrch, poté nástroj na krátký okamžik spusťte pro dobré přilnutí. Pokud je hrot opotřebovaný, otočte list o 120°.

Jaký je postup skladování?

Odstraňte pracovní nástroj, zavřete upínací páku a poté zatlačte upínací prvek pro skladování.

Je nástroj v souladu s normami?

Ano, nástroj nese označení CE a je v souladu s platnými evropskými směrnicemi.

Jak snížit vystavení vibracím?

Používejte nástroj s vhodnými pracovními nástroji, pravidelně jej udržujte, udržujte ruce v teple a organizujte práci s častými přestávkami.

NÁVOD K OBSLUZE FMM 250 Q Fein

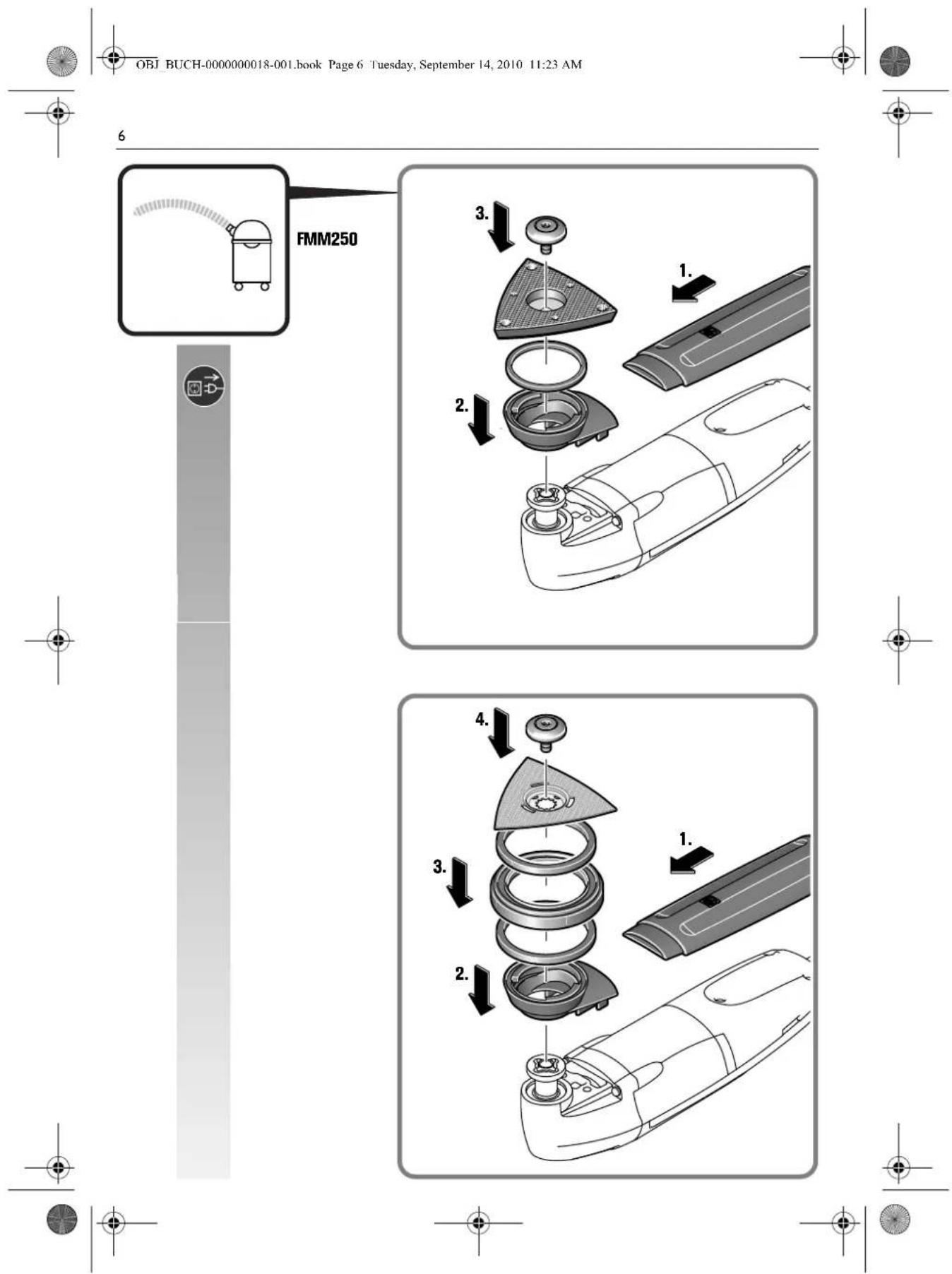

3. 4. 3. 4. 4. 3. 5. 180°

Původní návod k obsluze výrobku MULTIMASTER.

Použité symboly, zkratky a pojmy.

Symbol, značka Vysvětlení
	Nezbytně čtěte přiložené dokumenty jako návod k obsluze a všeobecná bezpečnostní upozornění.
	Nedotýkejte se pilového listu. Nebezpečí dané sem a tam se pohybujícími ostrýminasazovacími nástroji.
	Varování před ostrými hranami nasazovacích nástrojů, jako např. ostří řezacích nožů.
	Uposlechněte pokynů ve vedle stojícím textu nebo grafice!
	Před tímto pracovním krokem vytáhněte síťovou zástrčku ze síťové zásuvky. jinak existuje nebezpečí poranění díky neúmyslnému rozběhu elektronářadí.
	Při práci použijte ochranu očí.
	Při práci použijte ochranu sluchu.
	Při práci použijte ochranu proti prachu.
	Při práci použijte ochranu rukou.
	Dbejte upozornění ve vedlejším textu!
	Potvrzuje shodu elektronářadí se směrnicemi evropského společenství.
	Toto upozornění ukazuje možnou nebezpečnou situaci, která může vést k vážným poraněním nebo smrti.
	Vyřazené elektronářadí a další elektrotechnické a elektrické výrobky rozebrané shromážděte a dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí.
	Výrobek s dvojitou nebo zesílenou izolací
	Malý počet kmitů
	Velký počet kmitů

Značka Jednotka mezinárodní Jednotka		národní Vysvětlení
P_1	W	W	Př
P_2	W	W	Vý
UV V Jmenovité napětí
/Hz Hz Frekvence
n_S	/min /min Jmenovité napětí
	°	°	Úhel oscilace
	kg	kg	Hmotnost podle EPTA-Procedure 01/2003
L_wA	dB	dB	Hladina akustického výkonu
L_pA	dB	dB	Hladina akustického tlaku
L_pCpeak	dB	dB	Špičková hladina akustického tlaku
K...			Nepřesnost

Značka Jednotka mezinárodní Jednotka		národní Vysvětlení
m/s	^2	m/s^2	Hodnota emise vibrací podle EN 60745 (vektorový součet tří os)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	Základní a odvozené jednotky z mezinárodní soustavy jednotek SI.

Pro Vaši bezpečnost.

VAROVÁNÍ

Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování

varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte.

Toto elektronářadí nepoužívejte, dokud jste si důkladně nepřečetli a zcela neporozuměli tomuto návodu k obsluze a též přiloženým „Všeobecným bezpečnostním upozorněním“ (číslo spisu 3 41 30 054 06 1). Uchovejte uvedení podklady k pozdějšímu použitú a předejte je při zapůjčení nebo prodeji elektronářadí. Dbejte rovněž příslušných národních ustanovení ochrany při práci.

Určení elektronářadí:

k broušení malých ploch, rohů a hran, k řezání tenkých plechů, dřevěných a plastových dílů, k zaškrabávání, leštění, rašplování, řezání a oddělování pomocí nasazovacích nástrojů a příslušenství schválených firmou FEIN, bez přívodu vody v prostředí chráněném před povětrnostními vlivy.

Speciální bezpečnostní předpisy.

Pokud provádite práce, u kterých může pracovní nástroj zasáhnout skrytá elektrická vedení nebo vlastní siťový kabel, držte stroj na izolovaných plochách rukojetí. Kontakt s elektrickým vedením vedoucím napětí může uvést i kovové díly stroje pod napětí a vést k úderu elektrickým proudem.

Použijte svěrky nebo jiný praktický způsob k zajištění a podepření obrobku na stabilní podložce. Pokud držíte obrobek pouze rukou nebo proti Vašemu tělu, nachází se v nestabilním stavu, který může vést ke ztrátě kontroly.

Uchopte elektronářadí tak bezpečně, aby Vaše tělo, zejména při pracech s nasazovacímí nástroji jako jsou pilové listy nebo řezné nástroje nasměrovanými do prostoru uchopení, nikdy nepříšlo do styku s nasazovacím nástrojem. Dotek s ostrými břity nebo hranami může vést k poranění.

Noste osobní ochranné vybavení. Podle aplikace použijte ochranu celého obličeje, ochranu oči nebo ochranné brýle. Taktéž adekvátně noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, jež Vás ochráni před malými částicemi brusiva a materiálu. Oči mají být chráněny před odletujícími cizími tělísky, jež vznikají při různých aplikacích. Protiprachová maska či respirátor musejí při použivání vznikající prach odfiltrovat. Pokud jste dlouho vystavení silnému hluku, můžete utrpět ztrátu sluchu.

Je zakázáno šroubovat nebo nýtovat na elektronářadí štítky nebo značky. Poškozená izolace nenabízí žádnou ochranu proti úderu elektrickým proudem. Použijte nalepovací štítky.

Pravidelně čistěte větrací otvory elektronářadí nekovovými nástroji. Ventilátor motoru vtahuje prach do tělesa. To může způsobit při nadměrném nahromadění kovového prachu elektrické ohrožení.

Pred uvedením do provozu zkontrolujte vedení sitové připojky a sitovou zástrčku na poškození.

Doporučení: elektronářadí provozujte vždy přes proudový chránič (RCD) s jmenovitým svodovým proudem 30 mA či méně.

Zacházení s nebezpečným prachem

Při pracovních procesech s úběrem materiálu pomocí tohoto nářadí vzníká prach, který může být škodlivý. Dotyk nebo vdechnutí některého prachu jako např. azbestu a materiálů s obsahem azbestu, olovnatých nátěrů, kovu, některých druhů dřeva, minerálů, částeček křemičitanů z materiálů s obsahem kamene, rozpouštědel barev, prostředků na ochranu dřeva, antivegetativních nátěrů plavidel, může u osob vyvolat alergické reakce a/nebo onemocnění dýchacích cest, rakovinu, poruchy reprodukce. Riziko dané vdechnutím prachu závisí na expozici. Použijte odsávání určené na vzníklící prach a též osobní ochranné pomůcky a postarejte se o dobré větrání pracovního místa. Opracovávání materiálů s obsahem azbestu přenechte pouze odborníkům.

Dřevěný prach a prach lehkých kovů, horké směsi z brusného prachu a chemických látek se mohou za nepříznivých podmínek samy vznítit nebo způsobit výbuch. Zabraňte odletu jisker ve směru zásobníku prachu a též přehřátí elektronářadí a broušeného materiálu, nádobu na prach včas vyprazdňujte, dbejte upozornění výrobce materialů k opracovávání a též ve Vaší zemi platných předpisů pro opracovávané materiály.

Vibrace rukou či paží

V těchto pokynech uvedená úroveň vibrací byla změřena podle měřících metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatižení vibracemi. Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro jiná použití, s odlišnými nasazovacímí nástrojí nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatižení vibracemi po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatižení vibracemi by měly být zohledněny i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatižení vibracemi po celou pracovní dobu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinkem vibrací jako např.: údržba elektronářadí a nasazovacích nástrojů, udržování teplých rukou, organizace pracovních procesů.

cs

Hodnoty emise vibrací

Vibrace a
Zařazení nasazovacích nástrojů FEIN podle třídy vibrací	Hodnocené zrychleni*
VC0 < 2,5 m/s	2
VC1 < 5 m/s	2
VC2 < 7 m/s	2
VC3 < 10 m/s	2
VC4 < 15 m/s	2
VC5 > 15 m/s	2
Ka3 m/s	2
* Tyto hodnoty se oplrají o pracovní cyklus, který se skladá z provozu naprázdno a při plném zatížení se stejnou dobou trvání. Třídu vibrate přížazenou nasazovacímu nástrojl převezměte prosím z přiloženého listu 3 41 30 335 06 0.

Pokyny k obsluze.

Nepouživejte žádné příslušenství, které není firmou FEIN speciálně určeno nebo doporučeno pro toto elektronářadí. Použití příslušenství, jež není originální FEIN, vede k přehřívání elektronářadí a jeho zničení.

Jen zapnuté elektronářadi vedte proti obrobku.

Pracovní nástroj je přestavitelný v krocích po 45° a lze jej upevnit v té nejvýhodnější pracovní poloze.

Výměna nástroje (FMM250Q) (viz strana 5).

Upevňovací prvek pevně vtlacte až na doraz. Potom uzavřete upínací páčku.

Chraňte Vaši ruku a prsty před pohmožděním při sklápění upínací páčky vzad. Upínací páčka díky síle pružiny energicky mávne zpátky.

Upozornění k broušení.

Přitlačte elektronářadí brusným listem krátce a silně na rovnou plochu a elektronářadí krátce zapněte. To zajistí dobrou přilnavost brusného listu a zabráni předčasnému opotřebení.

Je-li opotřebovaná pouze jedna špička brusného listu, Ize brusný list zase stáhnout a nasadit otočený o 120°.

Pracujte celou plochou brusné desky, nikoli pouze špičkou. Zvolte vysokou frekvenci kmitů. Bruste za stálého pohybu a s lehkým přítlakem. Příliš silný přítlak nezvýší úběr, brusný list se jen rychleji opotřebí.

Upozornění k řezání.

Zvolte vysokou frekvenci kmitů. Kruhové pilové kotouče lze kvůli rovnoměrnému opotřebení uvolnit a upnout přesazené.

Upozornění k zaškrabávání.

Zvolte střední až vysokou frekvenci kmitů.

Údržba a servis.

Při extrémních podmínkách nasazení se může při opracovávní kovů uvnitř elektronářadí usazovat vodivý prach. Ochranná izolace

elektronářadí může být narušena. Často vyfukujte větracími otvory vnitřní prostor elektronářadí pomocí suchého tlakového vzduchu bez oleje a předřadte proudový chránič (Fl).

Je-li poškozeno přívodní vedení elektronářadí, musí být nahrazeno speciálně připraveným přívodním vedením, které je k dostání v servisu firmy FEIN.

FMM250Q: K uskladnění elektronářadí odstraňte pracovní nástroj, uzavřete upínací páčku a teprve následně stlačte upevňovací prvek.

Následující díly můžete, je-li třeba, vyměnit sami: Upevňovací prvek (FMM250Q), upevňovací šroub (FMM250), pracovní nástroje

Záruka a ručení.

Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlásení o záruce výrobce FEIN. V obsahu dodávky Vašeho elektronářadí může být obsažen i jen jeden díl příslušenství popsaného nebo zobrazeného v tomto návodu k obsluze.

Prohlášení o shodě.

Firma FEIN prohlašuje ve výhradní zodpovědnosti, že tento výrobek odpovídá příslušným ustanovením uvedeným na poslední straně tohoto návodu k obsluze.

Ochrana životního prostředí, likvidace.

Obaly, vyřazené elektronářadí a příslušenství dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Pre Vašu bezpečnost.

VAROVANIE

Pravidelne čistite vetracie otvory ručného elektrického náradia pomocou nejakých nekovových nástrojov.

Návod na používanie.

Zatlačte upevňovací element dobre až na doraz. Potom uzavrite upínaciu páčku.

Chráňte si ruku a prsty pred pomliaždením následkom vratného pohybu upínacej páčky. Upínacia páčka sa vdaka sile pružiny vracia dozadu velmi energicky.

Pokyny pre brúsenie.

Údržba a autorizované servisné stredisko.

Zákonná záruka a záruka výrobcu.
