FMM 250 Q - Multiferramentas Fein - Manual de utilização gratuito

Tipo de produto	Ferramentas multifuncionais
Marca	Fein
Modelo	FMM 250 Q
Alimentação	Rede, 230 V ~ 50 Hz
Funções principais	Lixamento, serragem e raspagem de pequenas superfícies, cantos e bordas
Materiais compatíveis	Chapa, madeira, plásticos de baixa espessura
Sistema de fixação da ferramenta	Alavanca de aperto com elemento de fixação, rotação em passos de 45°
Isolamento	Isolamento duplo
Proteção recomendada	Disjuntor diferencial 30 mA
Equipamento de proteção obrigatório	Óculos de segurança, proteção auditiva, máscara antipoeira, luvas
Manutenção	Limpeza regular das aberturas de ventilação com ferramentas não metálicas; soprar ar comprimido seco sem óleo em uso intensivo
Peças substituíveis pelo utilizador	Elemento de fixação, parafuso de aperto, ferramentas de trabalho
Reparabilidade	Cabo de alimentação danificado deve ser substituído pelo serviço pós-venda FEIN
Garantia	Legal + garantia do fabricante FEIN
Conformidade	Em conformidade com as diretivas da UE
Reciclagem	Levar a um centro de reciclagem
Classe vibratória	VC0 a VC5 conforme ferramenta de trabalho (ver manual anexo)
Incerteza vibratória K	3 m/s²

Perguntas frequentes - FMM 250 Q Fein

Como trocar a ferramenta de trabalho no FMM 250 Q ?

Para trocar a ferramenta, monte totalmente o elemento de fixação e feche a alavanca de aperto. Cuidado para não prender os dedos ao retornar a alavanca.

Que tipos de trabalho posso realizar com esta ferramenta ?

Esta ferramenta permite o lixamento a seco, o corte de chapa, madeira e plásticos, bem como a raspagem de superfícies, cantos e bordas.

Qual equipamento de proteção devo usar ?

Use sempre óculos de segurança, proteção auditiva, máscara antipoeira e luvas adequadas.

Como limpar a ferramenta ?

Limpe regularmente as aberturas de ventilação com ferramentas não metálicas. Em uso intensivo em metais, sopre ar comprimido seco sem óleo no interior.

O que fazer se o cabo de alimentação estiver danificado ?

O cabo deve ser substituído por um cabo especial disponível no serviço pós-venda FEIN.

Posso usar acessórios não FEIN ?

Não, utilize apenas acessórios projetados e recomendados pela FEIN para evitar superaquecimento e deterioração da ferramenta.

Como fixar uma lixa ?

Pressione a lixa brevemente e firmemente sobre uma superfície plana, depois ligue a ferramenta por um curto período para boa aderência. Gire a lixa em 120° se uma ponta estiver gasta.

Qual é o procedimento de armazenamento ?

Remova a ferramenta de trabalho, feche a alavanca de aperto e pressione o elemento de aperto para armazenamento.

A ferramenta está em conformidade com as normas ?

Sim, a ferramenta possui a marcação CE e está em conformidade com as diretivas europeias em vigor.

Como reduzir a exposição às vibrações ?

Use a ferramenta com ferramentas de trabalho adequadas, faça manutenção regular, mantenha as mãos aquecidas e organize o trabalho com pausas frequentes.

MANUAL DE UTILIZADOR FMM 250 Q Fein

▶ FAM250Q 7 229 37 ▶ FAM250 7 229 36

CE

EN 60745, EN 55014, EN 61000-3-2, EN 61000-3-3 2006/42/EG, 2004/108/EG

0714

Chuib

Hammersdorf Quality Manager

Instruções de serviço originais do MULTIMASTER.

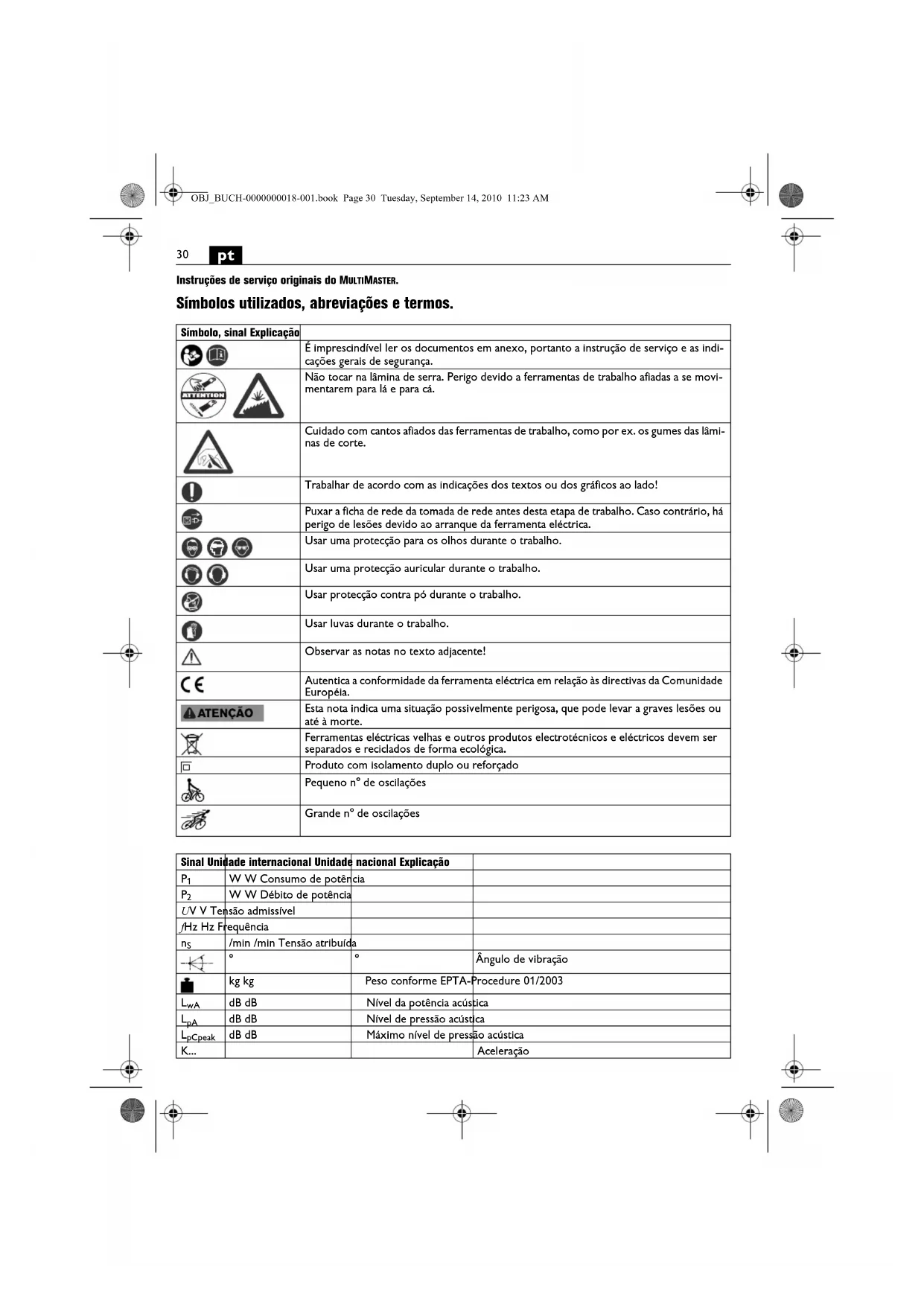

Símbolos utilizados, abreviações e termos.

Símbolo, sinal Explicação
	É imprescindível ler os documentos em anexo, portanto a instrução de serviço e as indicações gerais de segurança.
	Não tocar na lâmina de serra. Perigo devido a ferramentas de trabalho afiadas a se movimentarem para lá e para cá.
	Cuidado com cantos afiados das ferramentas de trabalho, como por ex. os gumes das lâminas de corte.
[3K04]	Trabalhar de acordo com as indicações dos textos ou dos gráficos ao lado!
	Puxar a ficha de rede da tomada de rede antes desta etapa de trabalho. Caso contrário, há perigo de lesões devido ao arranque da ferramenta eléctrica.
[KS4K]	Usar uma protecção para os olhos durante o trabalho.
	Usar uma protecção auricular durante o trabalho.
[KZXA]	Usar protecção contra pó durante o trabalho.
[GW48]	Usar luvas durante o trabalho.
[ZZYA]	Observar as notas no texto adjacente!
[2402]	Autentica a conformidade da ferramenta eléctrica em relação às directivas da Comunidade Européia.
	Esta nota indica uma situação possivelmente perigosa, que pode levar a graves lesões ou até à morte.
[Z8KB]	Ferramentas eléctricas velhas e outros produtos electrotécnicos e eléctricos devem ser separados e reciclados de forma ecológica.
[=40]	Produto com isolamento duplo ou reforçado
	Pequeno n° de oscilações
	Grande n° de oscilações

Sinal Unidade internacional Unidade nacional Explicação
P_1	W W Consumo de potência
P_2	W W Débito de potência
UV V Tensão admissível
/Hz Hz Frequência
ns	/min /min Tensão atribuída
	°	°	Ângulo de vibração
	kg kg	Peso conforme EPTA-Procedure 01/2003
L_wA	dB dB	Nível da potência acústica
L_pA	dB dB	Nível de pressão acústica
L_pCpeak	dB dB	Máximo nível de pressão acústica
K...			Aceleração
Sinal Unidade internacional Unidade		nacional Explicação
m/s	^2	m/s^2	Valor de emissão de oscilações conforme EN 60745 (soma dos vectores das três direcções)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	Unidades básicas e deduzidas do sistema de unidades internacional SI.

Para a sua segurança.

ATENÇÃO

Devem ser lidas todas as indicações de advertência e todas as instruções.

O desrespeito às advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

Não utilizar esta ferramenta eléctrica antes de ter lido atentamente e compreendido a Instrução de serviço e as "Indicações gerais de segurança" (número de docu-

mento 3 41 30 054 06 1) fornecidas com o aparelho. A documentação mencionada deve ser guardada para futura referência e deve ser entregue com a ferramenta eléctrica caso esta for passada a diante ou vendida.

Observar também as respectivas directivas de protecção de trabalho.

Finalidade da ferramenta:

para lixar pequenas superfícies, cantos e arestas, para serrar chapas finas, peças de madeira e de plástico, para raspar, polir, grosar, cortar e separar com ferramentas de trabalho e acessórios autorizados FEIN, sem adução de água e em áreas protegidas contra intempéries.

Indicações especiais de segurança.

Ao executar trabalhos durante os quais possam ser atingidos cabos eléctricos ou o próprio cabo de rede, deverá sempre segurar a ferramenta eléctrica pelas superfícies isoladas do punho. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico.

Utilizar pinças para ou um outro método prático para fixar a peça a ser trabalhada a uma base firme. Se a peça a ser trabalhada só for segurada com as mãos ou apoiada contra o corpo, ela se encontrará numa posição instável de modo que poderá ocorrer uma perda de controlo.

Segurar a ferramenta eléctrica de forma segura, de modo que o seu corpo, especialmente ao trabalhar com as ferramentas de trabalho alinhadas na área do punho, como lâminas de serra ou ferramentas de corte, não possa jamais entrar em contacto com a ferramenta de trabalho. O contacto de gumes ou de cantos afiados pode levar a lesões.

Utilizar um equipamento de protecção pessoal. De acordo com a aplicação, deverá utilizar uma protecção para todo o rosto, protecção para os olhos ou óculos protectores. Se for necessário, deverá utilizar uma máscara contra pó, protecção auricular, luvas de protecção ou um avental especial, para proteger-se de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a máscara de respiração devem ser capazes de filtrar o pó produzido durante a respectiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade auditiva.

É proibido aparafusar ou rebitar placas e símbolos na ferramenta eléctrica. Um isolamento danificado não oferece qualquer protecção contra choques eléctricos. Utilizar placas adesivas.

Limpar em intervalos regulares as aberturas de ventilação da ferramenta eléctrica com ferramentas não-metálicas. O ventilador do motor aspira pó para dentro da caixa da máquina. Um acúmulo excessivo de pó de metal pode causar perigos eléctricos.

Controlar, antes de colocar em funcionamento, se o cabo de rede e a ficha de rede apresentam danos.

Recomendação: Sempre operar a ferramenta eléctrica por meio de um disjuntor de corrente de avaria (RCD) com corrente de avaria de dimensionamento de 30 mA ou menos.

Manuseio de pós nocivos

Durante processos de desbaste de material são produzidos pós que podem ser nocivos à saúde.

O contacto ou a inalação de alguns pós, como p. ex. de asbesto ou materiais que contêm asbesto, de pinturas que contêm chumbo, de metal, de alguns tipos de madeira, de minerais, de partículas de silicato de substâncias minerais, de solventes de tintas, de preservantes de madeira e de antifouling para veículos aquáticos, podem provocar reacções alérglicas em pessoas e/ou doenças das vias respiratórias, cancro e danos de reprodução. O risco devido à inalação de pós depende da exposição. Utilize uma aspiração apropriada para os pó produzido, assim como um equipamento de protecção pessoal e assegure uma boa ventilação do local de trabalho. O processamento de materiais que contêm asbesto só deve ser realizado por pessoal especializado.

Em condições desfavoráveis é possível que pó de madeira e pó de metal leve, misturas quentes de pó de lixa e substâncias químicas possam se inflamar ou causar uma explosão. Evite voo de falscas na direcção do contentor de pó, assim como o sobreaquecimento da ferramenta eléctrica e do material a ser lixado, esvaziar o contentor de pó a tempo e observe as indicações de trabalho do fabricante do material, assim como as directivas para os materiais a serem trabalhados, vigentes no seu país.

Vibração da mão e do braço

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação preliminar da carga de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se a ferramenta eléctrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar nitidamente o impacto de vibrações durante o completo período de trabalho.

32

pt

Para uma avaliação exacta do impacto de vibrações, também deveriam ser considerados os períodos nos quals o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de trabalho.

Como medidas de segurança adicionais para a protecção do operador contra o efeito das vibrações, deveria determinar por exemplo: Manutenção de ferramentas eléctricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Valores de emissão para vibração

Vibração a
Classificação das ferramentas FEIN de acordo com a classe de vibrações	Aceleração avaliada*
VC0 < 2,5 m/s	2
VC1 < 5 m/s	2
VC2 < 7 m/s	2
VC3 < 10 m/s	2
VC4 < 15 m/s	2
VC5 > 15 m/s	2
Ka3 m/s	2

* Estes valores têm como base um ciclo de trabalho com períodos idênticos de funcionamento em vazio e em plena carga. A respectiva classe de vibração atribuída à ferramenta eléctrica é indicada na folha 3 41 30 335 06 0 em anexo.

Instruções de serviço.

Não utilizar acessórios, que não foram especialmente previstos e recomendados pela FEIN para esta ferramenta eléctrica. Se não forem utilizados os acessórios originais da FEIN, a ferramenta eléctrica será sobreaquecida e destruída.

Só conduzir a ferramenta eléctrica no sentido da peça a ser trabalhada quando estiver ligada.

A ferramenta de trabalho pode ser deslocada em passos de 45º e pode ser fixa numa posição de trabalho mais propícia.

Substituição de ferramenta (FMM250Q) (veja página 5).

Premir o elemento de fixação firmemente para dentro, até o fim. Em seguida feche a alavanca de aperto.

Proteger a sua mão e dedos contra esmagamentos ao dobrar a alavanca de aperto para trás. Devido à força da mola, a alavanca de aperto fecha energicamente.

Indicações para lixar.

Premir a ferramenta eléctrica com a folha de lixa, brevemente e com força, sobre uma superfície plana e ligar a ferramenta eléctrica por instantes. Este procedimento assegura uma boa aderência e evita um desgaste antecipado.

Se apenas uma ponta da folha de lixa estiver gasta, poderá removê-la, girá-la 120° e recolocá-la.

Trabalhe com toda a superfície da placa abrasiva, não apenas com a ponta. Seleccionar uma alta frequência de vibrações. Lixar com movimentos uniformes e com leve pressão. Pressão excessiva não aumenta o desbaste, apenas acelera o desgaste da folha de lixa.

Indicações para serrar.

Seleccionar uma alta frequência de vibrações. Folhas de serra redondas podem ser soltas e fixas numa outra posição para se desgastarem uniformemente.

Indicações para raspar.

Seleccionar uma frequência de vibrações média a alta.

Manutenção e serviço pós-venda.

No caso de aplicações extremas, é possível que durante o processamento de metals se deposite pó condutivo no interior da ferramenta

eléctrica. O isolamento de protecção da ferramenta eléctrica pode ser prejudicado. Sopre o interior da ferramenta eléctrica em intervalos regulares, através das aberturas de ventilação, com ar comprimido seco e isento de óleo e intercalar um disjuntor de corrente de avarla (FI).

Se o cabo de conexão da ferramenta eléctrica estiver danificado, deverá ser substituído por um cabo de conexão especialmente disposto, adquirível no serviço pós-venda FEIN.

FMM250Q: Remover a ferramenta de trabalho para guardar a ferramenta eléctrica, fechar a alavanca tensora e só agora premir o elemento de fixação.

As seguintes peças podem ser substituidas pelo utente: Elemento de fixação (FMM250Q), parafuso de aperto (FMM250), ferramentas de trabalho

Garantia de evicção e garantia.

A garantia de evicção para este produto é válida conforme as regras legais no país onde é colocado em funcionamento. Além disso, a FEIN oferece uma garantia conforme a declaração de garantia do fabricante FEIN. É possível que o volume de fornecimento da sua ferramenta eléctrica só contenha uma parte dos acessórios descritos ou ilustrados nesta instrução de serviço.

Declaração de conformidade.

A firma FEIN declara, em responsabilidade exclusiva, que este produto corresponde às respectivas especificações indicadas na última página desta instrução de serviço.

Protecção do meio ambiente, eliminação.

Embalagens, ferramentas eléctricas a serem deitadas fora, e acessórios velhos, devem ser encaminhados a uma reciclagem ecológica.
