Produkttyp	Multifunktionsverktyg
Märke	Fein
Modell	FMM 250 Q
Strömförsörjning	Elnät, 230 V ~ 50 Hz
Huvudfunktioner	Slipning, sågning och skrapning av små ytor, hörn och kanter
Kompatibla material	Plåt, trä, tunnplast
Verktygsfästsystem	Spak med fästelement, rotation i 45° steg
Isolering	Dubbel isolering
Rekommenderat skydd	Jordfelsbrytare 30 mA
Obligatorisk skyddsutrustning	Glasögon, hörselskydd, dammmask, handskar
Underhåll	Regelbunden rengöring av ventilationsöppningar med icke-metalliska verktyg; blås med torr oljefri tryckluft vid intensiv användning
Användarbytara delar	Fästelement, spännskruv, arbetsverktyg
Reparerbarhet	Skadad nätkabel ska bytas av FEIN service
Garanti	Laglig garanti + FEIN tillverkargaranti
Överensstämmelse	Överensstämmer med EU-direktiv
Återvinning	Lämna på återvinningscentral
Vibrationsklass	VC0 till VC5 beroende på arbetsverktyg (se medföljande bruksanvisning)
Vibrationsosäkerhet K	3 m/s²

Vanliga frågor - FMM 250 Q Fein

Hur byter jag arbetsverktyg på FMM 250 Q?

För att byta verktyg, skruva in fästelementet helt, stäng sedan spaken. Akta så att du inte klämmer fingrarna när spaken återgår.

Vilka typer av arbeten kan jag utföra med detta verktyg?

Detta verktyg möjliggör torrslipning, sågning av plåt, trä och plast, samt skrapning av ytor, hörn och kanter.

Vilken skyddsutrustning måste jag bära?

Bär alltid skyddsglasögon, hörselskydd, dammmask och lämpliga handskar.

Hur rengör jag verktyget?

Rengör regelbundet ventilationsöppningarna med icke-metalliska verktyg. Vid intensiv användning på metaller, blås in torr oljefri tryckluft.

Vad gör jag om nätkabeln är skadad?

Kabeln måste bytas ut mot en speciell kabel som finns hos FEIN service.

Kan jag använda icke-FEIN tillbehör?

Nej, använd endast tillbehör utformade och rekommenderade av FEIN för att undvika överhettning och skador på verktyget.

Hur fäster jag ett slippapper?

Tryck slippapperet kort och kraftigt mot en plan yta, starta sedan verktyget en kort stund för bra fäste. Vrid papperet 120° om en spets är sliten.

Vilken är förvaringsproceduren?

Ta bort arbetsverktyget, stäng spaken, tryck sedan in spännelementet för förvaring.

Är verktyget i överensstämmelse med normer?

Ja, verktyget är CE-märkt och överensstämmer med gällande EU-direktiv.

Hur minskar jag exponeringen för vibrationer?

Använd verktyget med lämpliga arbetsverktyg, underhåll det regelbundet, håll händerna varma och planera arbetet med täta pauser.

BRUKSANVISNING FMM 250 Q Fein

Bruksanvisning i original för MULTIMASTER.

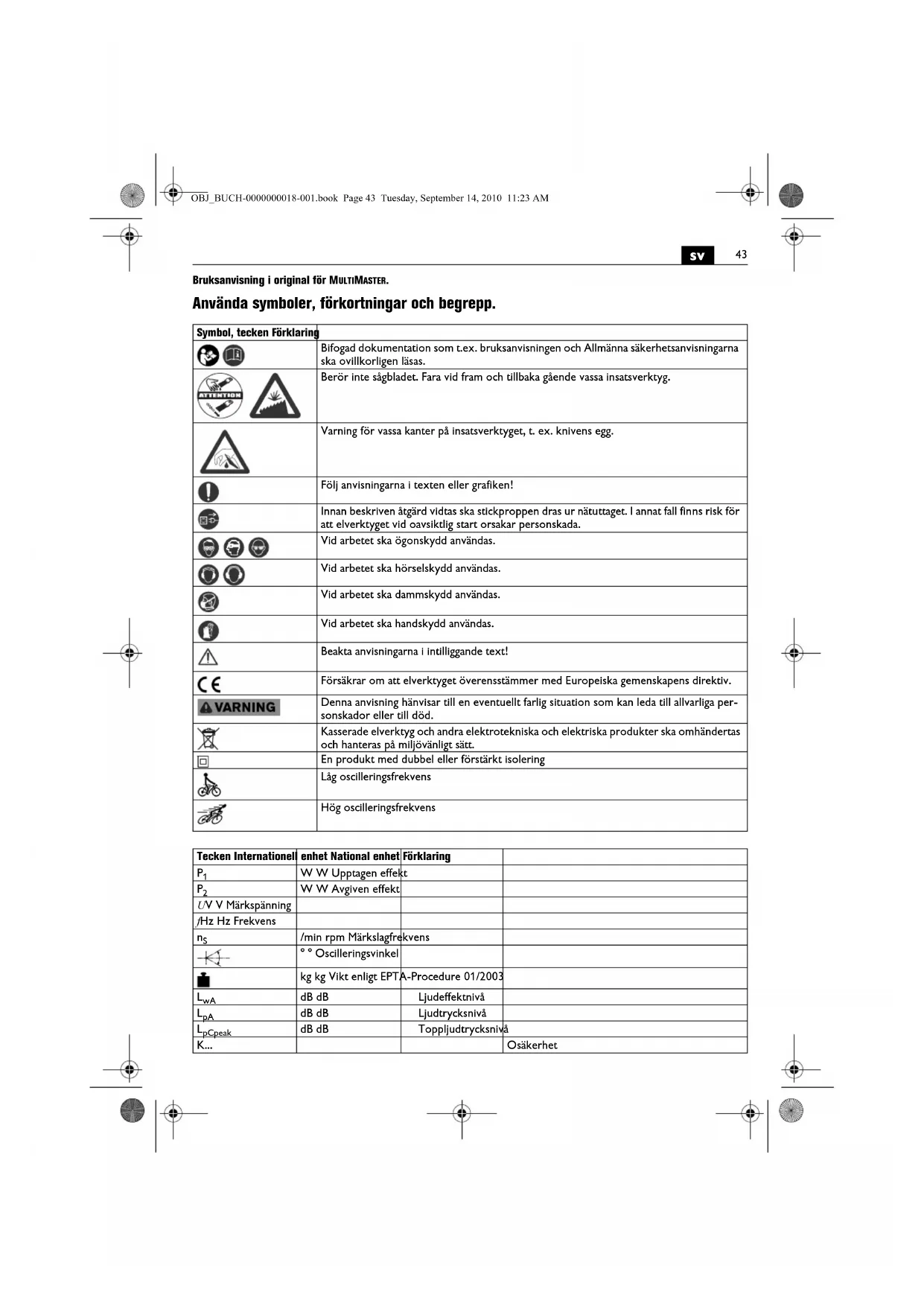

Använda symboler, förkortningar och begrepp.

Symbol, tecken Förklaring
		Bifogad dokumentation som t.ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas.
		Berör inte sågbladet. Fara vid fram och tillbaka gående vassa insatsverktyg.
		Varning för vassa kanter på insatsverktyget, t. ex. knivens egg.
[YG37]		Följ anvisningarna i texten eller grafiken!
		Innan beskriven åtgård vidtas ska stickproppen dras ur nätuttaget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar personskada.
[X23K]		Vid arbetet ska ögonskydd användas.
[AYWHH]		Vid arbetet ska hörselskydd användas.
		Vid arbetet ska dammskydd användas.
		Vid arbetet ska handskydd användas.
		Beakta anvisningarna i intilliggande text!
		Försäkrar om att elverktyget överensstämmer med Europelska gemenskapens direktiv.
		Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga personskador eller till död.
		Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt.
[X8YG]		En produkt med dubbel eller förstärkt isolering
[G458]		Låg oscilleringsfrekvens
[3248]		Hög oscilleringsfrekvens

Tecken Internationell	enhet National enhet	Förklaring
P_1	W W Upptagen effekt
P_2	W W Avgiven effekt
UV V Märkspänning
fHz Hz Frekvens
n_S	/min rpm Märkslagfrekvens
	° ° Oscilleringsvinkel
	kg kg Vikt enligt EPTA-Procedure 01/2003
L_wA	dB dB	Ljudeffektnivå
L_pA	dB dB	Ljudtrycksnivå
L_pCpeak	dB dB	Toppljudtrycksnivå
K...			Osäkerhet

SV

Tecken Internationel	enhet National enhet	Förklaring
am/s	^2	m/s^2	Vibrationsemissionsvärde enligt EN 60745 (vektorsumma i tre riktningar)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	Bas- och härledda enheter från det Internationella enhetssystemet SI.

För din säkerhet.

WARNING

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som upp-

står till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktionsbok samt bifogade „Allmänna säkerhetsanvisningar“

(publikationsnummer 3 41 30 054 06 1). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning.

Beakta även tillämpliga nationella arbetarskyddsbestämmelser.

Avsedd användning av elverktyget:

för slipning av små ytor, hörn och kanter, för sågning av tunn plåt, trä- och plastdetaljer, för skavning, polering, raspning, skärning och kapning med de av FEIN godkända insatsverktyg och tillbehör utan vattentillförsel i väderskyddad omgivning.

Speciella säkerhetsanvisningar.

Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt.

Använd klämmor eller andra praktiska metoder för att säkra och stöda arbetsstycket på ett stabilt underlag.

Om arbetsstycket bara hålls med handen eller mot kroppen har det ett instabilt läge som kan leda till att verktyget inte längre kan kontrolleras.

Håll tag i elverktyget så att kroppen, speciellt vid arbeten med mot greppområdet riktade insatsverktyg som t. ex. sågblad eller skärverktyg, inte kommer i beröring med insatsverktygen. Risk finns för kroppsskada om vassa skär eller kanter berörs.

Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som

skyddar mot små utslungade slipoch materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller.

Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt. Använd dekaler.

Rengör regelbundet elverktygets ventilationsöppningar med verktyg som inte består av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Kontrollera före start att nätsladden och stickproppen inte skadats.

Rekommendation: Anslut alltid elverktyget via en jordfelsbrytare (RCD) med en jordläckageström på högst 30 mA.

Hantering av hälsovådligt damm

Om verktyget används för sågning av vissa material kan hälsovådligt damm uppstå.

Beröring eller Inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig målning, metall, vissa trädslag, mineraler, silikatpartiklar från stenhaltigt material, färglösningsmedel, träskyddsmedel, antifouling för vattenfordon kan hos personer utlösa allergiska reaktioner och/eller andningsbesvär, cancer, fortplantningsskada. Risken vid inandning av damm är beroende av expositionen. Använd en utsugning som är lämplig för det damm som bildas, personlig skyddsutrustning och se till att arbetsplatsen är väl ventilerad. Låt en fackman bearbeta asbesthaltigt material.

Trädamm och lättmetallsdamm, het blandning av slipdamm och kemiska ämnen kan under ogynnsamma förhållanden antändas eller explodera. Undvik gnistor i riktning mot dammbehållaren samt överhettning av elverktyget och slipmaterialet, töm i god tid dammbehållaren, beakta materialtillverkarens anvisningar för bearbetning samt de föreskrifter för bearbetat material som gäller i ditt land.

Hand-arm-vibrationer

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad I EN 60745 och kan användas vld jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar elverktygets huvudsakliga användningsområden. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Detta kan öka vibrationsbelastningen väsentligt under den totala tidsperioden.

För exakt värdering av vibrationsbelastningen under en bestämd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan, t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisera arbetsförloppen.

Emissionsvärden för vibration

Vibration a
Indelning av FEIN-insatsverktyg i vibrationsklasser	Beräknad hastighetsökning*
VC0 < 2,5 m/s	2
VC1 < 5 m/s	2
VC2 < 7 m/s	2
VC3 < 10 m/s	2
VC4 < 15 m/s	2
VC5 > 15 m/s	2
Kα3 m/s	2

* Dessa värden baserar på en arbetscykel bestående till lika delar av tomgångs- och fullastdrift. Av bifogat blad 3 41 30 335 06 0 framgår till vilken vibrations-klass insatsverktyget hör.

Användningsinstruktioner.

Använd inte tillbehör som FEIN inte uttryckligen godkänt och rekommenderat för detta elverktyg. Om andra tillbehör används än originaltillbehör från FEIN leder detta till att elverktyget överhettas och förstörs.

Elverktyget ska vara tillslaget när det förs mot arbetsstycket.

Insatsverktyget kan flyttas i steg om 45° och fixeras i lämpligt arbetsläge.

Verktygsbyte (FMM250Q) (se sidan 5).

Tryck in fästelementet stabilt mot stoppet. Stäng sedan spännspaken.

Var försiktig så att handen eller fingrarna inte kommer i kläm när spännspaken svänger tillbaka.

Genom fjäderkraften svänger spännspaken kraftfullt tillbaka.

Anvisning för slipning.

Tryck elverktyget med påsatt slippapper kort och kraftigt mot en plan yta och koppla helt kort på elverktyget. Detta ger en god vidhäftning och förebygger ett för snabbt slitage.

Om slippapperet endast slitits på ett hörn kan det dras av och åter sättas på förskjutet om 120°.

Slipa med slipplattans hela yta och inte endast med spetsen. Välj en hög oscilleringsfrekvens. Slipa med jämn hastighet och lätt tryck. Ett för kraftigt mottryck ökar inte avverkningsgraden, slippapperet slits bara snabbare.

Anvisningar för sågning.

Välj en hög oscilleringsfrekvens. Runda sågklingor kan för jämnare slitage tas bort och återmonteras i svängt läge.

Anvisningar för skavning.

Välj medelhög till hög oscilleringsfrekvens.

Underhåll och kundservice.

Under extrema betingelser kan ledande damm samlas i elverktygets inre när metall bearbetas. Elverktygets skyddsisolering kan försämras.

Blås ofta rent elverktygets inre genom ventilationsöppningarna med torr och oljefri tryckluft och koppla in en jordfelsbrytare (FI).

När elverktygets nätsladd skadats måste den ersättas med en speciellt förberedd nätsladd som FEIN-kundservicen tillhandahåller.

FMM250Q: För lagring av elverktyget ta bort insatsverktyget, stäng spännspaken och tryck sedan in fästelementet.

Följande delar kan du vid behov själv byta ut:

Fästelement (FMM250Q), spännskruv (FMM250), insatsverktyg

Garanti och tilläggsgaranti.

Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen.

Försäkran om överensstämmelse.

FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida.

Miljöskydd, avfallshantering.

Förpackning, skrotade elverktyg och tillbehör ska hante- ras på miljövänligt sätt.
