FMM 250 Q - Multifunktionswerkzeuge Fein - Kostenlose Bedienungsanleitung

Produkttyp	Multifunktionswerkzeuge
Marke	Fein
Modell	FMM 250 Q
Stromversorgung	Netz, 230 V ~ 50 Hz
Hauptfunktionen	Schleifen, Sägen und Schaben von kleinen Flächen, Ecken und Kanten
Kompatible Materialien	Blech, Holz, dünne Kunststoffe
Werkzeugfixierungssystem	Spannhebel mit Fixierelement, Rastung in 45°-Schritten
Isolierung	Doppelte Isolierung
Empfohlener Schutz	Fehlerstromschutzschalter 30 mA
Erforderliche Schutzausrüstung	Schutzbrille, Gehörschutz, Staubmaske, Handschuhe
Wartung	Regelmäßige Reinigung der Lüftungsschlitze mit nichtmetallischen Werkzeugen; bei intensivem Gebrauch trockene, ölfreie Druckluft einblasen
Vom Benutzer austauschbare Teile	Fixierelement, Spannschraube, Arbeitswerkzeuge
Reparierbarkeit	Beschädigtes Netzkabel durch FEIN-Kundendienst ersetzen lassen
Garantie	Gesetzlich + FEIN-Hersteller Garantie
Konformität	Entspricht EU-Richtlinien
Recycling	Zum Recycling-Center bringen
Vibrationsklasse	VC0 bis VC5 je nach Arbeitswerkzeug (siehe beiliegende Anleitung)
Vibrationsunsicherheit K	3 m/s²

Häufig gestellte Fragen - FMM 250 Q Fein

Wie wechsle ich das Arbeitswerkzeug am FMM 250 Q?

Um das Werkzeug zu wechseln, drehen Sie das Fixierelement ganz hinein und schließen Sie dann den Spannhebel. Achten Sie darauf, beim Zurückklappen des Hebels nicht die Finger zu klemmen.

Welche Arbeiten kann ich mit diesem Werkzeug ausführen?

Dieses Werkzeug ermöglicht das Trockenschleifen, das Sägen von Blech, Holz und Kunststoffen sowie das Schaben von Flächen, Ecken und Kanten.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie stets eine Schutzbrille, einen Gehörschutz, eine Staubmaske und geeignete Handschuhe.

Wie reinige ich das Werkzeug?

Reinigen Sie regelmäßig die Lüftungsschlitze mit nichtmetallischen Werkzeugen. Bei intensivem Gebrauch auf Metallen blasen Sie trockene, ölfreie Druckluft in das Innere.

Was tun, wenn das Netzkabel beschädigt ist?

Das Kabel muss durch ein Spezialkabel ersetzt werden, das beim FEIN-Kundendienst erhältlich ist.

Kann ich Zubehör von anderen Herstellern verwenden?

Nein, verwenden Sie nur Zubehör, das von FEIN entwickelt und empfohlen wird, um Überhitzung und Beschädigung des Werkzeugs zu vermeiden.

Wie befestige ich ein Schleifblatt?

Drücken Sie das Blatt kurz und fest auf eine ebene Fläche, schalten Sie das Werkzeug kurz ein, um eine gute Haftung zu erzielen. Drehen Sie das Blatt um 120°, wenn eine Spitze abgenutzt ist.

Wie erfolgt die Lagerung?

Entfernen Sie das Arbeitswerkzeug, schließen Sie den Spannhebel und drücken Sie das Spannelement für die Lagerung hinein.

Entspricht das Werkzeug den Normen?

Ja, das Werkzeug trägt die CE-Kennzeichnung und entspricht den geltenden europäischen Richtlinien.

Wie kann ich die Vibrationsbelastung reduzieren?

Verwenden Sie das Werkzeug mit geeigneten Arbeitswerkzeugen, warten Sie es regelmäßig, halten Sie Ihre Hände warm und planen Sie häufige Pausen ein.

BEDIENUNGSANLEITUNG FMM 250 Q Fein

D-73529 Schwöbisch Gmünd-Bargau

www.fein.com

Originalbetriebsanleitung MULTIMASTER.

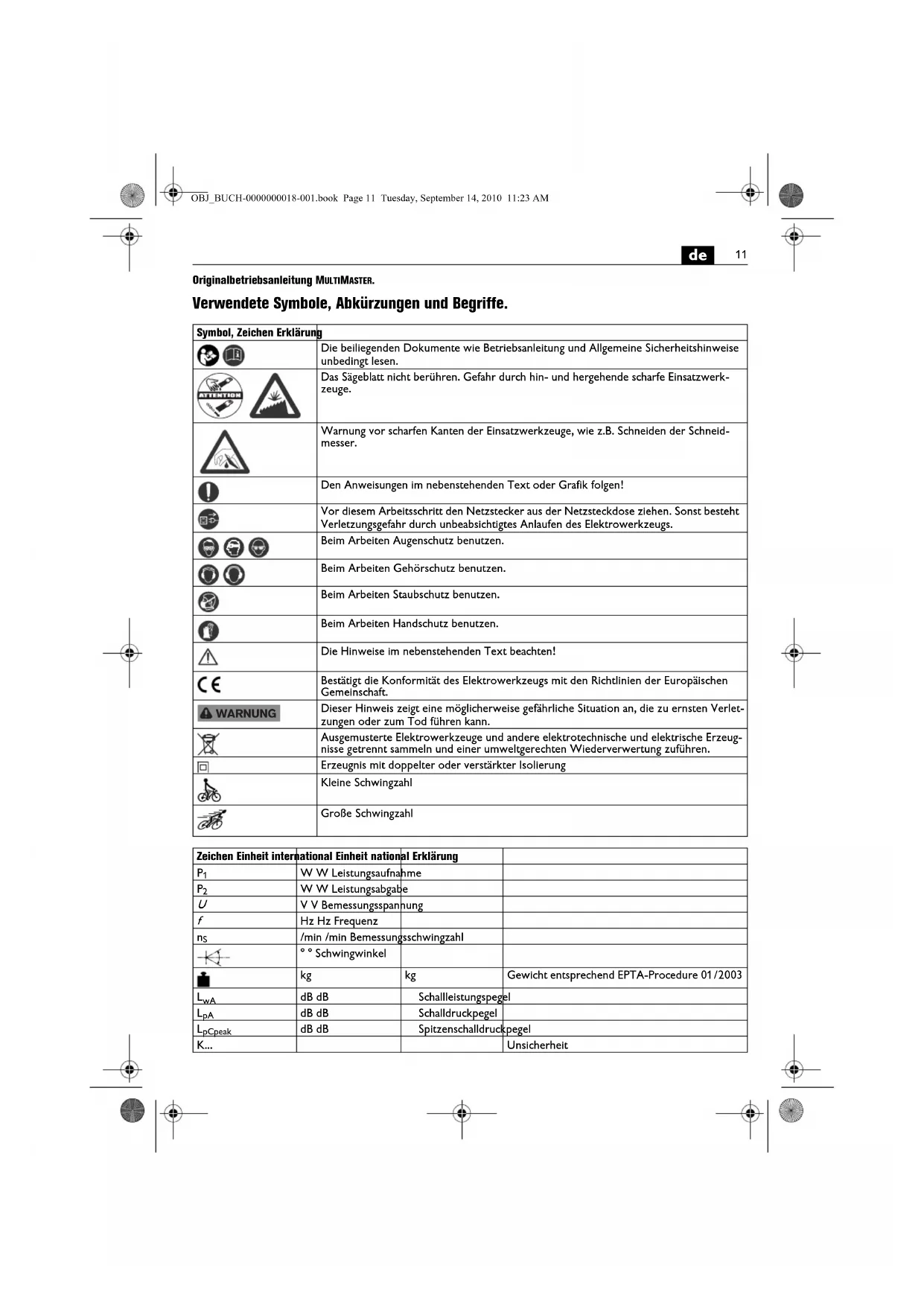

Verwendete Symbole, Abkürzungen und Begriffe.

Symbol, Zeichen Erklärung
		Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen.
		Das Sägeblatt nicht berühren. Gefahr durch hin- und hergehende scharfe Einsatzwerkzeuge.
		Warnung vor scharfen Kanten der Einsatzwerkzeuge, wie z.B. Schneiden der Schneidmesser.
[HWED]		Den Anweisungen im nebenstehenden Text oder Grafik folgen!
		Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.
[TXBX]		Beim Arbeiten Augenschutz benutzen.
		Beim Arbeiten Gehörschutz benutzen.
		Beim Arbeiten Staubschutz benutzen.
		Beim Arbeiten Handschutz benutzen.
		Die Hinweise im nebenstehenden Text beachten!
		Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.
		Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verletzungen oder zum Tod führen kann.
		Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen.
[azm]		Erzeugnis mit doppelter oder verstärkter Isolierung
[BACS]		Kleine Schwingzahl
		Große Schwingzahl

Zeichen Einheit international Einheit national Erklärung
P_1	W W Leistungsaufnahme
P_2	W W Leistungsabgabe
U	V V Bemessungsspannung
f	Hz Hz Frequenz
n_S	/min /min Bemessungsschwingzahl
	° ° Schwingwinkel
	kg	kg	Gewicht entsprechend EPTA-Procedure 01/2003
L_wA	dB dB	Schallleistungspegel
L_pA	dB dB	Schalldruckpegel
L_pCpeak	dB dB	Spitzenschalldruckpegel
K...			Unsicherheit

de

Zeichen Einheit international Einheit national Erklärung
am/s	^2	m/s^2	Schwingungsemissionswert nach EN 60745 (Vektorsumme dreier Richtungen)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	Basis- und abgeleitete Einheiten aus dem Internationalen Einheitensystem SI.

Zu Ihrer Sicherheit.

WARNING

Lesen Sie alle Sicherheitshinweise

und Anweisungen. Versäumnisse b

der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Verwenden Sie dieses Elektrowerkzeug nicht,

bevor Sie diese Betriebsanleitung sowie die beilie-

genden „Allgemeinen Sicherheitshinweise“ (Schriftennummer 3 41 30 054 06 1) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Veräußerung des Elektrowerkzeugs.

Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen.

Bestimmung des Elektrowerkzeugs:

zum Schleifen kleiner Flächen, Ecken und Kanten, zum Sägen von dünnen Blechen, Holz- und Kunststoffteilen, zum Schaben, Polieren, Raspeln, Schneiden und Trennen mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehör ohne Wasserzufuhr in wettergeschützter Umgebung.

Spezielle Sicherheitshinweise.

Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Verwenden Sie Klemmen oder eine andere praktische Methode, um das Werkstück auf einer stabilen Unterlage zu sichern und abzustützen. Wenn Sie das Werkstück nur von Hand oder gegen Ihren Körper halten, befindet es sich in einer instabilen Lage, die zum Verlust der Kontrolle führen kann.

Greifen Sie das Elektrowerkzeug so sicher, dass Ihr Körper, insbesondere beim Arbeiten mit in den Griffbereich gerichteten Einsatzwerkzeugen wie Sägeblätter oder Schneidwerkzeuge, niemals in Berührung mit dem Einsatzwerkzeug kommt. Berührung von scharfen Schneiden oder Kanten kann zur Verletzung führen.

Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden

Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

Es ist verboten Schilder und Zeichen auf das Elektrowerkzeug zu schrauben oder zu nieten. Eine beschädigte Isolierung bietet keinen Schutz gegen elektrischen Schlag. Verwenden Sie Klebeschilder.

Reinigen Sie regelmäßig die Lüftungsöffnungen des Elektrowerkzeugs mit nichtmetallischen Werkzeugen. Das Motorgebläse zieht Staub in das Gehäuse. Dies kann bei übermäßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen.

Prüfen Sie vor der Inbetriebnahme die Netzanschlussleitung und den Netzstecker auf Beschädigungen.

Empfehlung: Betreiben Sie das Elektrowerkzeug immer über einen Fehlerstromschutzschalter (RCD) mit Bemessungsfehlerstrom von 30 mA oder weniger.

Umgang mit gefährdenden Stäuben

Bei Werkstoff abtragenden Arbeitsvorgängen mit diesem Werkzeug entstehen Stäube, die gefährlich sein können. Berühren oder Einatmen von einigen Stäuben z. B. von Asbest und asbesthaltigen Materialien, bleihaltigem Anstrich, Metall, einigen Holzarten, Mineralien, Silikatpartikeln von gesteinshaltigen Werkstoffen, Farblösemitteln, Holzschutzmitteln, Antifoulling für Wasserfahrzeuge kann bei Personen allergische Reaktionen und/oder Atemwegserkrankungen, Krebs, Fortpflanzungsschäden auslösen. Das Risiko durch das Einatmen von Stäuben hängt von der Exposition ab. Verwenden Sie eine auf den entstehenden Staub abgestimmte Absaugung sowie persönliche Schutzausrüstungen und sorgen Sie für eine gute Belüftung des Arbeitsplatzes. Überlassen Sie das Bearbeiten von asbesthaltigen Material nur den Fachleuten. Holzstaub und Leichtmetallstaub, heiße Mischungen aus Schleifstaub und chemischen Stoffen können sich unter ungünstigen Bedingungen selbst entzünden oder eine Explosion verursachen. Vermeiden Sie Funkenflug in Richtung Staubbehälter sowie Überhitzung des Elektrowerkzeugs und des Schleifguts, leeren Sie rechtzeitig den Staubbehälter, beachten Sie die Bearbeitungshinweise des Werkstoffherstellers sowie die in Ihrem Land gültigen Vorschriften für die zu bearbeitenden Materialien.

Hand-Arm-Vibrationen

Der in diesen Anweisungen angegebene Schwingungspegel Ist entsprechend einem In EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs.

Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Emissionswerte für Vibration

Vibration a
Einstufung der FEIN-Einsatzwerkzeuge nach Vibrationsklasse	Bewertete Beschleunigung*
VC0 < 2,5 m/s	^2
VC1 < 5 m/s	^2
VC2 < 7 m/s	^2
VC3 < 10 m/s	^2
VC4 < 15 m/s	^2
VC5 > 15 m/s	^2
Ka3 m/s	^2

* Diese Werte basleren auf einem Arbeitszyklus bestehend aus Leerlauf- und Volllastbetrieb mit gleicher Dauer. Die dem Einsatzwerkzeug zugeordnete Vibrationsklasse entnehmen Sie dem belliegendem Blatt 3 41 30 335 06 0.

Bedienungshinweise.

Verwenden Sie kein Zubehör, das von FEIN nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Verwendung des nicht original FEIN-Zubehörs führt zur Überhitzung des Elektrowerkzeugs und dessen Zerstörung.

Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück.

Das Einsatzwerkzeug ist in 45°-Schritten versetzbar und kann in der günstigsten Arbeitsposition befestigt werden.

Werkzeugwechsel (FMM250Q) (siehe Seite 5).

Drücken Sie das Befestigungselement bis zum Anschlag fest ein. Danach schließen Sie den Spannhebel.

Bewahren Sie Ihre Hand und Finger vor Quetschungen beim Zurückschwenken des Spannhebels. Der Spannhebel schwenkt durch Federkraft energisch zurück.

Hinweise zum Schleifen.

Drücken Sie das Elektrowerkzeug mit dem Schleifblatt kurz und kräftig auf eine ebene Fläche und schalten Sie das Elektrowerkzeug kurz ein. Dies sorgt für eine gute Haftung und beugt vorzeitigem Verschleiß vor.

Das Schleifblatt lässt sich wieder abziehen und um 120° verdreht aufsetzen, wenn nur eine Spitze des Schleifblatts abgenutzt ist.

Arbeiten Sie mit der ganzen Fläche der Schleifplatte, nicht nur mit der Spitze. Wählen Sie eine hohe Schwingfrequenz. Schleifen Sie mit stetiger Bewegung und leichtem Druck. Zu festes Andrücken erhöht nicht den Abtrag, das Schleifblatt verschleißt nur schneller.

Hinweise zum Sägen.

Wählen Sie eine hohe Schwingfrequenz. Runde Sägeblätter können gelöst und versetzt eingespannt werden, um sie gleichmäßig abzunutzen.

Hinweise zum Schaben.

Wählen Sie eine mittlere bis hohe Schwingfrequenz.

Instandhaltung und Kundendienst.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Elektrowerkzeugs abset-

zen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden. Blasen Sie häufig den Innenraum des Elektrowerkzeugs durch die Lüftungsschlitze mit trockener und ölfreier Druckluft aus und schalten Sie einen Fehlerstrom-Schutzschalter (Fl) vor.

Wenn die Anschlussleitung des Elektrowerkzeugs beschädigt ist, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über den FEIN-Kundendienst erhältlich ist.

FMM250Q: Zum Aufbewahren des Elektrowerkzeugs entfernen Sie das Einsatzwerkzeug, schließen den Spannhebel und drücken Sie erst anschließend das Befestigungselement ein.

Folgende Teile können Sie bei Bedarf selbst austauschen: Befestigungselement (FMM250Q), Spannschraube (FMM250), Einsatzwerkzeuge

Gewährleistung und Garantie.

Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbringens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantieerklärung.

Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein.

Konformitätserklärung.

Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlägigen Bestimmungen entspricht.

Umweltschutz, Entsorgung.

Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen.
