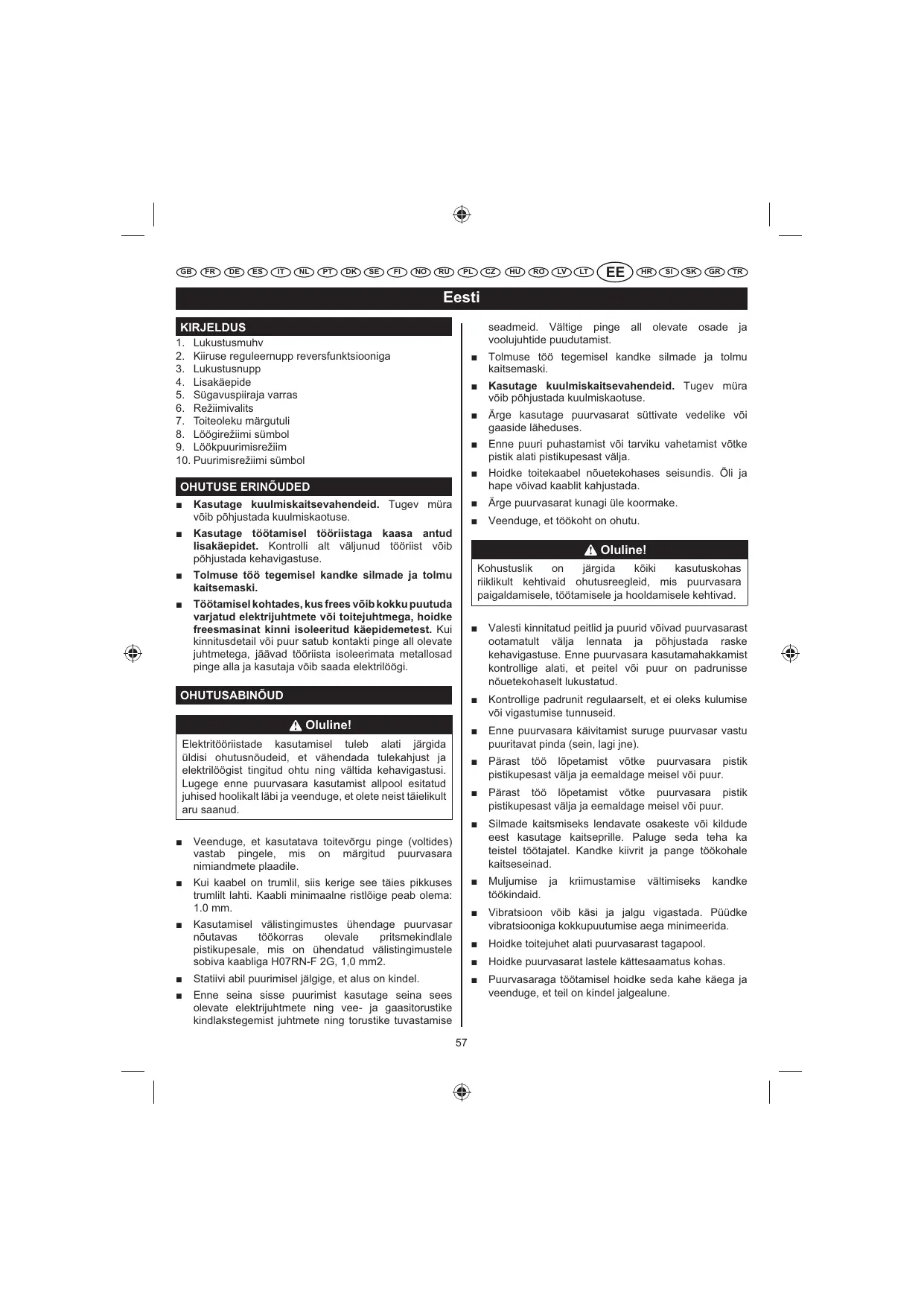

KASUTUSJUHEND ERH850 RYOBI

Kasutage kuulmiskaitsevahendeid. Tugev mura vob pohjustada kuulmiskaotuse.
■ Kasutage toötamisel toöriistaga kaasa antud lisakäepidet. Kontrolli alt valjunud toöriist vöib pöhjustada kehavigastuse.
Tolmuse to tegemisel kandke silmade ja tolmu kaitsemaski.
Töotamisel kohtades, kus frees voib kokku puutuda varjatud elektrijuhtmete voi toitejuhtmega, hoidke freesmasinat kinni isoleeritud kæpidemetest. Kui kinnitusdetail voi uuur satub kontakti pinge all olevate juhtmetega, jävad törrista isoleerimata metallosad pinge alla ja kasutaja voib saada elektrilögi.

OHUTUSABINOUD

A Ololine!

Elektrööristade kasutamisel tuleb alati järgida üldisi ohutusnõudeid, et vähendada tulekahjust ja elektrögist tingitud ohtu ning välida kehavigastusi. Lugege enne puurvasara kasutamist allpool esitatud juhised hoolkalt labi ja veenduge, et olete neist täelikult aru saanud.

Veenduge, et kasutata voitevorgu pinge (voltides) vastab pingele, mis on margitud puurvasara nimiandmete plaadile.
Kui kaabel on trumil, siis kerige see täies pikkuses trumilit lahti. Kaabli minimaalne ristlöge peab olema: 1.0 mm.
Kasutamisel välistingimustes ühendage puurvasar noutavas tokorras olevale pritsmekindlale pistikupesale, mis on ühendatud välistingimstele sobiva kaabliga H07RN-F 2G, 1,0 mm2.
Statiivi abil puurimisel jalgige, et alus on kindel.
Enne seina sisse puirmist kasutage seina sees olevate elektrijuhtmete ning vee- ja gaasitorustike kindlakstegemist jehtmete ning torustike tuvastamise

seadmeid. Vältige pinge all olevate osade ja voolujuhtide puudutamist.

Tolmuse to tegemisel kandke silmade ja tolmu kaitsemaski.
■ Kasutage kuulmiskaitsevahendeid. Tugev mura voib pohjustada kuulmiskaotuse.
- Arge kasutage puurvasarat suttivate vedelike voi gaaside laheduses.
Enne puuri puhastamist voi tarviku vahetamist vo'tke pistik alati pistikupesast valja.
Hoidke toitekaabel nouetekohases seisundis. Oli ja hape voivad kaabit kahjustada.
- Arge puurvasarat kunagi üle koormake.
Veenduge, et tökoht on ohutu.

Oluline!

Kohustuslik on jargida koiki kasutskohas rikklinik tehtivaid ohutusreegleid, mis puurvasara paigaldamisele, tootamisele ja hooldamisele kehtivad.

Valesti kinnitatud peittlid ja puurid voivad puurvasarast ootamatult valja lennata ja pohjustada raske kehavigastuse. Enne puurvasara kasutamahakkamist kontrollige alati, et peitel voi puur on padrunisse nouetekohaselt lukustatud.
- Kontrollige padrunit regulaarselt, et ei oleks kolumise või vigastumise tunnuseid.
Enne puurvasara käivitamist suruge puurvasar vastu puuritavat pinda (sein, lagi jne).
Pärast toö lopetamist vötke puurvasara pistik pistikupesast valja ja eemaldage meisel voi puur.
Pärast toö lopetamist vötke puurvasara pistik pistikupesast valja ja eemaldage meisel voi puur.
■ Silmade kaitsmiseskds lendavate osakeste voi kildude eest kasutage kaitseprille. Paluge seda teha ka teistel tootajatel. Kandke kiivrit ja pange tokohale kaitseseinad.
■ Muljumise ja kriimustamise valtimiseks kandke tokindaid.
Vibratsion voib kasi ja jalgu vigastada. Pudke vibratsioniga kokkuputumise aega minimeerida.
Hoidke toitejuhet alati puurvasarast tagapool.
Hoidke puurvasaratlastele kattesaamatuskohas.
Puurvasaraga tootamisel hoidke seda kahe kaega ja veenduge, et teil on kindel jalgealune.

Eesti

TEHNILISED ANDMED

Pinge	230 V - 240 V ~ 50 Hz
Tarbitav vöimsus	710 W
Kiirus ilma koormuseta	0-1100 min-1
Vasara lõgisagedus (lökkide arv minutis):	0-4000 min-1
Lõgienergia	2.0 J
Töörniista kinnitussüsteem	SDS-Plus
Mass	3.0 kg
Maksimaalne puuritava ava LABIMÖT:
teras	13 mm
betoon/kivi	24 mm

KASUTAMINE

TOIMINGUD ENNE PUURVASARA KASUTAMIST

• Kontrollige enne puurvasara kasutamist üle, et kasutuskohas ei ole suvistud elektrjuhtmeid, gaasija veetorustikke, kasutades selleks juhtmete ning torustike tuvastamise seadmeid.
  Enne puurvasarauhendamist pistikupessa veenduge, et toitepinge vastab nimiandmete plaadil naidatud pingele.

TÖRISTADE ÜHENDAMINE

Vaata joonist 2 - 3.

Puurvasaral on tooriista kinnitusssteem SDS-Plus.

Enne padrunisse sisestamist puhastage kinnitatav tooriist ja kandke kinnitussabale veidi maaret.
Tömmake lukustumsuhv tagasi ja hoidke seda kinni.
Vötke tolmuvaba tõörist, pange tõörist padrunisse nii kaugele kui voimalik ja poörake tõörista.
Laske sukustusmuhy lahti, et tõori st likustada.
- Kontrollige tõriista lukustumist seda välja tommata proovides.

TÖRIISTA EEMALDAMINE SDS-PLUS SÜSTEEMI KINNITIST

Avade puurimiseks metalli, puidu voi plasti sisse SDS-plus sabaosata puuridega on saadaval üleminekupadrun.

SISSE-/VALJALULITAMINE

Kiirusregulaator

Puurvasara põörlemiskiirust saab muuta lūlitusnupule
avalataba surveya. Kiirus tõuseb vastavait avaldatava
surve suurusele. Puurvasara piirkiiruse reuleerimiseks
põrake lūliti esiosal olev valits soovitud kiiruse asendisse.

Lukustusnupp

Kui te soovitpeurvasarat hoida tootamisel pusival kiiruset, vajtage lugustusnupp alla ja hoidke smal ajal all ka reguleerimisnpp. Selle fungtksiooni lahtilukustamiseks vajtage vabastamiseks hetkeks lultitie.

LISAKÄEPIDE

Vaata joonist 4.

Ohutuse tagamiseks kasutage puurvasarat vaid koos lisakäepidemega.

Lisakäepideme vabastamiseks keerake kä Epidet
vastupäeva kuni käepide on li glutamiseks vaba. Seadke
käepide soovitud asendisse ja keerake päripäeva
lukustamiseks kinni.

SUGAVUSPIIRAJAVARRAS

Vaata joonist 5.

Paigaldage puurimissugavuse piraja. Puurimissugavuse piraja reguleerimeks keerate polt lahti. Puuritava augusugavus on märatud kaugusega puuri otsast pirajesiotsani.

REZIIMIVALITS

Vaata joonist 6.

Puurvasaral on vöimalik lõgita puurimiseks varasarëžiimi valja lūlitada.

Vasararezimi valjalulitamiseks poörake reziimivalits päripäeva asendisse
Vasararezimi sisselulitamiseks poörake reziimivalits asendisse

Valitsaga vöbi rezimi muuta ka siis, kui purvasar (madalai kirusel) tõtab. Valitud rezimi hakkab toimima kohe, kui luliuti on tõriista käivitamiseks sisse vujatud.

MÄRKUS: Vastupäeva poöramine puurvasara tõotamise ajal vigastab tööriista. Teemanttööriista kasutamisel lüilitage lõgirezüm välja.

POORLEMISE PEATAMINE

Mudeli ERH710RS rezimivalitsal on kolmas asend, milles poorlemine seiskub T jaabbles vaid loogifunktsioon. Sedafunktsiono on voimalik kasutada measleslo tootamiseks, kui vastav toorist on kinnitud.

Eesti

PÖRLEMISSUUNA REVERSEERIMINE

Pöörlemissuunda on vōimalik muuta revershoovaga, mis asub lūti nupu kohl. Valitsa asendit tohib muuta vaid siis, kui tōrìist on peatad.

Reversihooval on kaks asendit.

Päripäeva pörlemine. Seadke reversi hoob parempoolsesse asendisse.
Vastupäeva pörlemine. Seadke reversi hoob vasakpoolsesse asendisse.

A Ololine!

Kui puurvasaraga puurida, siis ei ole vaja sellele peale suruda. Liigne surve koormab mootori üle. Kontrollige paur regulaarselt üle. Nuri pau ruleb teritada voi asendada.

TOITEOLEKU MÁRGUTULI

Lihvmasinal on toite margutuli, mis lihvasina totevorguga uhendamisel kohe suttib. See hoiatab kasutajat, et masin on elektrivorku uhendatud ja tooriist hakkab luli sissevajutamisel toole.

HOOLDUS

HOIATUS

Kasutage teenindamisel ainult tapselt sobivaid varuosi. Muude osade kasutamine vob tekitada ohuolukorra ja pohjustada seadme vigastumise.

Enne reguleerimist, hooldamist voit ooriista puhasamist tommake puurvasara pistik pistikupesast valja.
Hoidke puurvasar alati puhas.
- Arge kasutage plastosade puhastamiseks happelisi aineid.
Töö lopetamisel tuleb tolukogunemise vältimiseks ventilatsiooniavad suruohuga (maks 3 baari) puhastada.
- Kontrollige periodiliselt mootori kollektoriharjade seisundit (mustunud voi kulunud harjad pohjustavad liigset sädelemist ja kiiruse halbeid).

KESKKONNAKITSE

Toormaterjalid utiliseerige jaatmetega koos.
Masin, elle lisaseadmed ja pakend tuleb
jaatmekaitluseks keskkonnasobralikult
sorteirida.

SÜMBOL

Ohutusalane teave

V Volt

Hz Hertz

Vahelduvvool

W Watt

J Dzaul

Kandke kuilmise kaitsevahendeid

Kandke silmade kaitsevahendeid

Enne seadme kasutamist lugege palun kasutusjuhend hoolega laxi.

Mitekasutatavaid elektritooteid ei tohi visata olmejätmete hulka. Vaid tuleb via vastavasse kogumispunktpi. Vajadusel kusicse sellekohast nōu amo edasimüjalt voi vastavalt kohaliku omavalitsuse institutsionill.
