MANUAL DE USUARIO CR-15 FAGOR

El fabricante se reserva los derechos de modificar los modelos descritos en este manual de instrucciones de modificar los modelos descritos en este manual de instrucciones N.I.F. F-20.020.517 - Bº. San Andrés, nº 18 • N.I.F. F-20.020.517 - Bº. San Andrés, nº 18 • Apartado 49 - 20500 MONDRAGON (Guipúzcoa) ESPAÑA Eik. B B. Ábra Eik. E E. Ábra Obr. B Rys B Фиг. B Рис. B Placa calienta tazas Indicador luminoso Indicador luminoso Portafiltro Cubeta de goteo Rejilla de goteo Vaporizador Interruptor I/0 Enchufe Selector de función Depósito de agua Tapa depósito de agua Cuchara dosificadora Filtro Filtro superior Compatibilidad electromagnética: Este aparato ha sido desparasitado conforme a las directivas CEM (compatibilidad electromagnética).

2. CARACTERÍSTICAS TÉCNICAS

Vea placa de características. Este producto cumple con las Directivas Europeas de Compatibilidad Electromagnética y Baja Tensión. Supresión de interferencias: Este aparato ha sido desparasitado conforme a las directivas sobre supresión de interferencias.

• La seguridad eléctrica del aparato se garantiza solamente en caso de que esté conectado a una toma de tierra eficaz tal como prevén las vigentes normas de seguridad eléctrica. En caso de dudas diríjase a personal profesionalmente cualificado.
• Se desaconseja el uso de adaptadores, tomas múltiples y/o cables de extensión. En caso de que fuera indispensable usarlos, hay que utilizar únicamente adaptadores y prolongaciones que sean conformes a las normas de seguridad vigentes, prestando atención a no superar el límite de potencia indicado en el adaptador.
• Después de quitar el embalaje, verifique que el aparato esté en perfectas condiciones, en caso de duda, diríjase al Servicio de Asistencia Técnica más cercano.
• Los elementos del embalaje (bolsas de plástico, espuma de poliestireno, etc.), no deben dejarse al alcance de los niños porque son fuentes de peligro.
• Este aparato debe utilizarse solo para uso doméstico. Cualquier otro uso se considerará inadecuado o peligroso.
• El fabricante no será responsable de los daños que puedan derivarse del uso inapropiado equivocado o poco adecuado o bien de reparaciones efectuadas por personal no cualificado.
• No toque el aparato con manos o pies mojados o húmedos.
• Mantenga el aparato lejos del agua u otros líquidos para evitar una descarga eléctrica; No enchufe el producto si está sobre una superficie húmeda.
• Coloque el aparato sobre una superficie seca, firme y estable.
• No deje que los niños o discapacitados manipulen el aparato sin vigilancia.
• Este aparato no está destinado para el uso por personas (incluidos niños) con capacidades físicas, sensoriales o mentales disminuidas, o faltas de experiencia o conocimiento; a menos de que dispongan de supervisión o instrucción relativa al uso del aparato por parte de una persona responsable de su seguridad.

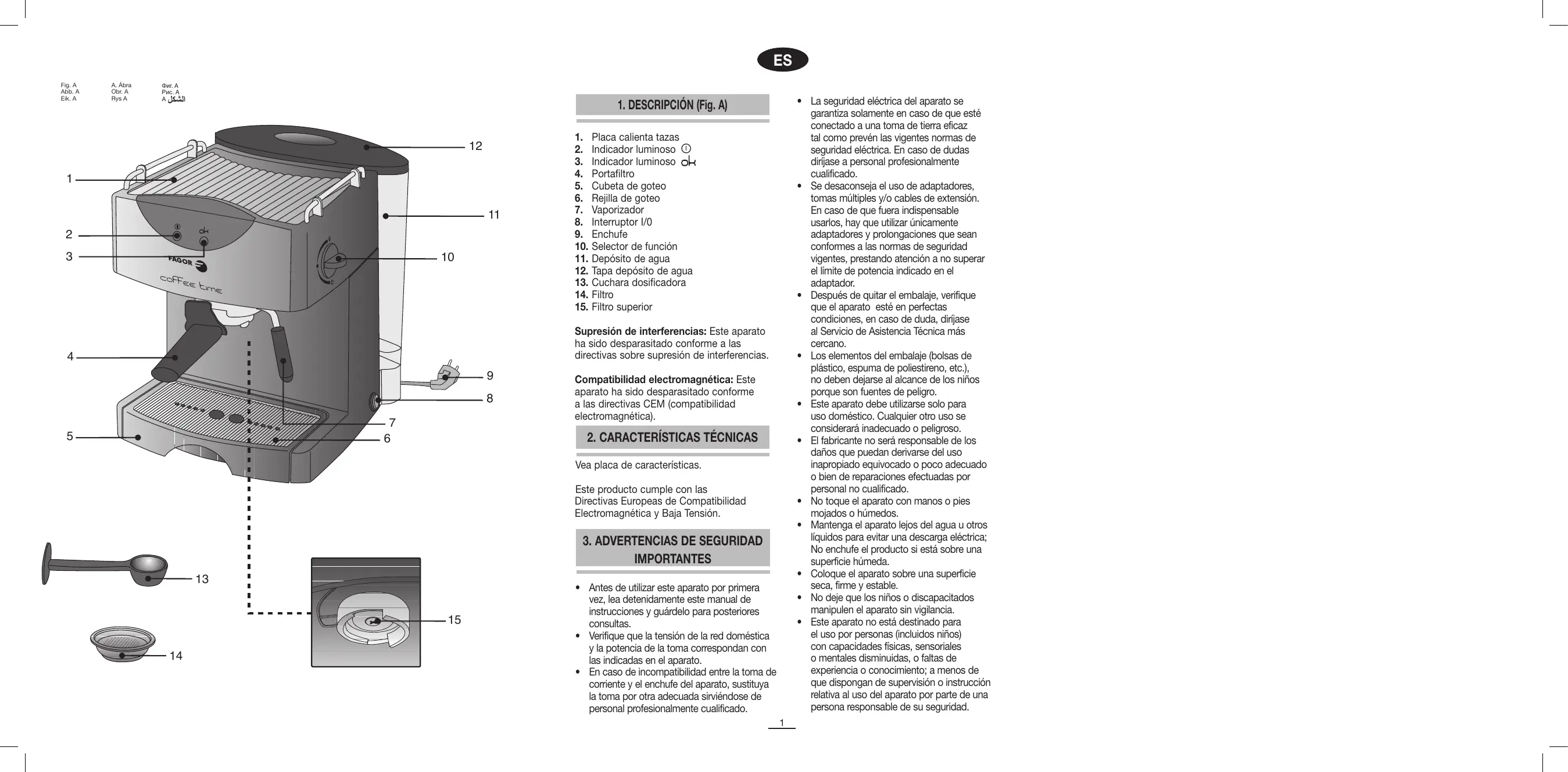

1. DESCRIPCIÓN (Fig. A)

3. ADVERTENCIAS DE SEGURIDAD

• Antes de utilizar este aparato por primera vez, lea detenidamente este manual de instrucciones y guárdelo para posteriores consultas.
• Verifique que la tensión de la red doméstica y la potencia de la toma correspondan con las indicadas en el aparato.
• En caso de incompatibilidad entre la toma de corriente y el enchufe del aparato, sustituya la toma por otra adecuada sirviéndose de personal profesionalmente cualificado.

• Debe vigilarse a los niños para asegurar que no juegan con el aparato.
• Para mayor protección, se recomienda la instalación de un dispositivo de corriente residual (RCD) con una corriente residual operativa que no supere los 30 mA. Pida consejo a su instalador.
• No abandonar el aparato encendido porque puede ser una fuente de peligro.
• Al desenchufar la clavija nunca tire del cable.
• Desenchufe el aparato antes de efectuar cualquier operación de limpieza o mantenimiento.
• En caso de avería o mal funcionamiento del aparato y siempre que no vaya a utilizar, apáguelo y no trate de arreglarlo. En caso de necesitar reparación diríjase únicamente a un Servicio de Asistencia Técnica autorizado por el fabricante y solicitar el uso de recambios originales.
• Si el cable de este aparato resulta dañado, diríjase a un Centro de Asistencia técnico autorizado para que lo sustituyan.
• No deje el aparato expuesto a los agentes atmosféricos (lluvia, sol, hielo etc.).
• No utilice o coloque ninguna parte de este aparato sobre o cerca de superficies calientes (placas de cocina de gas o eléctrica u hornos).
• No utilice detergentes o bayetas abrasivas para limpiar la unidad.
• No toque las superficies calientes. Utilice los mangos o asideros.
• Evite que el cable toque las partes calientes del aparato.
• No poner en funcionamiento el aparato sin agua en el depósito.
• No caliente líquidos inflamables con el vaporizador.
• La cubeta de goteo y la rejilla deben estar correctamente colocadas antes de la puesta en marcha de la cafetera.
• ¡Atención! El vaporizador y el portafiltro se calientan durante el funcionamiento de la cafetera y existe riesgo de quemaduras.
• Durante el funcionamiento la cafetera está trabajando bajo presión y existe

peligro de quemaduras. Cuando prepare café, el portafiltro debe estar correctamente colocado. No quitar el portafiltro cuando el aparato esté en funcionamiento. Asegúrese de que el recipiente que vaya a usar para calentar el líquido con el vaporizador a sea de metal o de cerámica, nunca utilice un recipiente de cristal. Antes de proceder a cualquier operación de mantenimiento o limpieza, desenchufe la cafetera y espere a que la cafetera se enfríe. No ponga en funcionamiento la cafetera cuando el agua rebose la bandeja de goteo o cuando la rejilla no esté colocada. Antes de enchufar o desenchufar el aparato asegúrese de que el interruptor esté en posición 0.

4. DESCRIPCIÓN DE LAS

• Tamaño reducido – Bomba potente La unidad está equipada con una potente bomba de 15 Bar capaz de producir un excelente espresso y cappuccino.
• Calentador La unidad está equipada con un calentador de aluminio que calienta rápidamente y produce un vapor excelente. Dispone de una gran capacidad de agua caliente.
• Como mejorar la espuma La unidad lleva incorporada un dispositivo de ayuda para espumar situado en el vaporizador. Disfrute de abundante espuma de leche para el capuchino en unos minutos, sin tener que aprender la “técnica” de un espumador de leche perfecto.
• Bandeja recogegotas extraíble. La bandeja recogegotas es extraíble para limpiarla con una mayor facilidad.
• Depósito de agua. El depósito de agua con 1,5 l de capacidad dispone de una tapa con bisagra, es desmontable para facilitar

su cambio y puede rellenarse desde la parte superior del aparato en cualquier momento, incluso mientras el aparato esté en uso.

• Sistema de seguridad. El calentador, elemento de calor con un fusible térmico y protección contra auto-quemado, en el caso de que el calentador se quedara seco. la cafetera esté caliente, la placa calentará las tazas que están sobre la misma. Las tazas calientes favorecen la creación y mantenimiento de la crema.

8. PREPARACIÓN DEL CAFÉ EXPRESO

• Una vez puesta a punto la cafetera, y cuando se encienda el indicador luminoso verde (3) colóque el filtro (14) en el portafiltro (4) (fig. C) y llénelo en función de la cantidad de café que quiera hacer (fig. D): - Una cucharada de café molido (7g) si desea hacer una taza de café. - Dos cucharadas de café molido (14g) si desea hacer dos tazas de café. Le recomendamos utilizar la cuchara dosificadora (13) facilitada como medida para una taza (7g). Presione el café del filtro (14) con la parte posterior de la cuchara dosificadora (13) y elimine los eventuales excedentes de café del borde del portafiltro (4).
• Coloque el portafiltro (4) en el cabezal, girándolo enérgicamente de izquierda a derecha (fig. E).
• Coloque una o dos tazas sobre la rejilla de goteo (6), debajo de las salidas de café del portafiltro (4).
• Gire el selector de función (10) a la posición (fig. F). El café comenzará a dispensarse.
• Para detener el llenado de las tazas, vuelva a girar el selector de función (10) a la posición • (fig. G). Espere hasta que el café deje de gotear antes de retirar el portafiltro (4).
• Después de cada uso, retire el portafiltro (4) y sujetando el cierre del filtro hacia delante, vacíe el café utilizado (fig. H).
• Cuando finalice con el uso de la cafetera, pulse el interruptor I/0 (8) a la posición 0 para apagar la cafetera, y desenchufe el aparato de la toma de corriente.

5. ANTES DEL PRIMER USO

Antes del primer uso es necesario lavar con agua templada y detergente no abrasivo y aclarar bien, los siguientes accesorios: depósito de agua (11), portafiltro (4), filtro (14), cuchara dosificadora (13) y el vaporizador (7). También deberá limpiar internamente la cafetera. Para ello, es necesario llenar el depósito (11) con agua y hacerla funcionar sin café varias veces seguidas.

6. PUESTA A PUNTO

1. Extraiga el depósito (11) (fig. B) y

abra la tapa de depósito (12). Llene el depósito (11) con agua fresca y limpia hasta la marca MAX, e introdúzcalo de nuevo en la cafetera.

2. Asegúrese de que el interruptor I/0 (8)

esté en posición “0” y que el selector de función (10) esté en posición “•” y enchufe la cafetera a la toma de corriente.

3. Pulse el interruptor I/0 (8) hacia la

posición “I” para conectar la cafetera. El indicador luminoso rojo (2) se encenderá indicando que la cafetera está conectada.

4. Cuando el indicador luminoso verde

(3) se encienda, la cafetera habrá alcanzado a temperatura adecuada y estará lista para hacer café.

7. CALENTAR TAZAS

Coloque boca abajo unas tazas de café sobre la placa calienta tazas (1). Cuando

9. PREPARAR CAPUCHINO

comenzará a salir. Sostenga el recipiente bajo el vaporizador hasta que se caliente le líquido.

• Una vez que haya calentado suficiente el líquido, gire el selector de función (10) a la posición • y retire el recipiente. PRECAUCIÓN: Durante el funcionamiento del vaporizador el tubo de metal del vaporizador alcanza una temperatura elevada. No toque el vaporizador mientras y hasta que se enfríe por completo. Un capuchino consisten en 1/3 de café expres, leche y espuma de leche.
• Una vez puesta a punto la cafetera haga un café expres (vea el apartado “Preparación del café expreso).
• Vierte a un recipiente alto de acero inoxidable aproximadamente 1/3 de leche desnatada fría. La leche debe estar fría y el recipiente debe haber sido refrigerado, de modo que no debe sumergirlo en agua caliente.
• Introduzca el vaporizador (7) en la leche a calentar y gire el selector de función (10) hacia la posición (fig. I). El vapor comenzará a salir. Sostenga el recipiente bajo el vaporizador (7) agitando ligeramente el recipiente para crear más espuma. Permitirá que el vapor se mezcle con el aire y así crear una espuma cremosa. La espuma debe ser densa con burbujas compactas para proporcionar un buen sabor y una constancia duradera.
• Una vez que haya finalizado de crear espuma, gire el selector de función (10) a la posición • y retire el recipiente.
• Vierta la leche espumosa sobre el café expres y llene la taza hasta arriba con el resto de la leche.
• Cuando finalice con el uso de la cafetera, pulse el interruptor I/0 (8) a la posición 0 para apagar la cafetera, y desenchufe el aparato de la toma de corriente. PRECAUCIÓN: Durante el funcionamiento del vaporizador el tubo de metal del vaporizador alcanza una temperatura elevada. No toque el vaporizador mientras y hasta que se enfríe por completo.

11. CONSEJOS PARA HACER UN

• Utilice café de buena calidad con una molienda adecuada.
• Guarde el café dentro de un contenedor en el frigorífico los paquetes de café abiertos.
• Precaliente el filtro y las tazas.
• La calidad del agua que utilice afectará directamente al sabor de su café. Utilice siempre agua mineral.
• Limpie periódicamente el filtro superior.
• Utilice siempre leche desnatada fresca para hacer la espuma del capuchino.
• Refrigere el recipiente de la leche para hacer espuma en el frigorífico antes de hacer espuma.
• Asegúrese de que el recipiente sea de metal o de cerámica, nunca utilice un recipiente de cristal.
• Limpie el vaporizador después de cada uso con una paño húmedo.

12. LIMPIEZA Y MANTENIMIENTO

Antes de proceder a cualquier operación de mantenimiento o limpieza, desenchufe la cafetera y espere a que la cafetera se enfríe. Nunca sumerja la cafetera en agua ni utilice productos de limpieza abrasivos ni estropajos de aluminio.

• Limpie el exterior de la cafetera con un paño suave húmedo y séquela bien después.
• Lave el depósito de agua (11), la rejilla de goteo (16), la cubeta de goteo (5) y

10. CALENTAR LÍQUIDOS

• Una vez puesta a punto la cafetera, introduzca el vaporizador (7) en el líquido a calentar (No llene hasta arriba el recipiente con el líquido a calentar).
• Gire el selector de función (10) hacia la posición (fig. I). El vapor

Suelte el tornillo con la ayuda de una moneda (figura J) y cepille el filtro, un cepillo de dientes infantil será ideal para este fin. Después de limpiar el filtro superior (15), vuelva a atornillar con la ayuda de la moneda. el filtro (14) con agua templada y jabón neutro.

• Limpie el vaporizador (7) con un paño húmedo.
• Periódicamente, o cuando sea necesario, limpie el filtro superior (15).

13. SOLUCIÓN DE PROBLEMAS

Problema Causa posible Resolución El café no está lo suficientemente caliente. La taza y el filtro están fríos. Precaliente las tazas, el filtro y el portafiltro. El café sale por el lateral del filtro superior. El filtro superior no está correctamente ajustado; o hay polvo en el lateral del filtro superior; o hay residuos de café en las juntas del filtro superior; o las juntas están deterioradas. Compruebe el filtro superior; retire los restos de café del filtro; limpie las juntas con un paño húmedo; Debe contactar con el centro de servicio para obtener nuevas juntas. La bomba hace mucho ruido. No hay agua en el depósito; o no está correctamente colocado; o el café molido no es fresco, demasiado seco. Rellene el depósito de agua; coloque el recipiente en su lugar; utilice café molido fresco. No sale el agua No hay agua en el depósito; o el recipiente no está correctamente situado; o el portafiltro está bloqueado; o el granulado del café es demasiado fino o está demasiado prensado; o hay alguna escama en la máquina. Rellene el depósito con agua; sitúelo en su lugar; limpie el portafiltro y utilice un café molido más grueso; desincruste del restos en la máquina. El café sale demasiado rápido El granulado es demasiado grueso; o el café molido no es suficiente; o el café no está lo suficientemente prensado. Utilice un café molido más fino; añada más café; prense el café firmemente. Pocas o ningunas burbujas en el café. El granulado es demasiado grueso; o el café no está lo suficientemente prensado; o el café no está lo suficientemente seco o fresco. Utilice un café molido más fino; prense el granulado firmemente; utilice café fresco.

Problema La espuma no es la esperada. Causa posible Resolución El sistema de vaporizador Limpie el vaporizador; utilice está bloqueado; o la leche leche fresca; utilice leche fría; no es fresca; o la leche no rellene el depósito de agua. está fría; o no hay agua en el depósito. Queda demasiada agua en el El café molido no está portafiltro después de que el prensado firmemente; o café esté listo. la cantidad de café no es suficiente. Añada más café; prense el café firmemente. No sale vapor Rellene el depósito de agua. No hay agua en el depósito.

14. INFORMACIÓN PARA LA

CORRECTA GESTIÓN DE LOS

RESIDUOS DE APARATOS

ELÉCTRICOS Y ELECTRÓNICOS

Al final de la vida útil del aparato, éste no debe eliminarse mezclado con los residuos domésticos generales. Puede entregarse, sin coste alguno, en centros específicos de recogida, diferenciados por las administraciones locales, o distribuidores que faciliten este servicio. Eliminar por separado un residuo de electrodoméstico, significa evitar posibles consecuencias negativas para el medio ambiente y la salud, derivadas de una eliminación inadecuada, y permite un tratamiento, y reciclado de los materiales que lo componen, obteniendo ahorros importantes de energía y recursos. Para subrayar la obligación de colaborar con una recogida selectiva, en el producto aparece el marcado que se muestra como advertencia de la no utilización de contenedores tradicionales para su eliminación. Para mas información, ponerse en contacto con la autoridad local o con la tienda donde adquirió el producto.
