EN EN

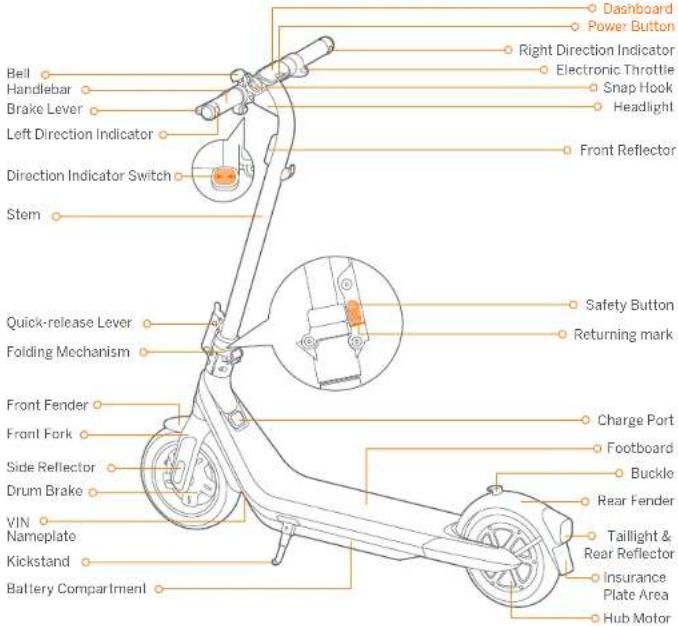

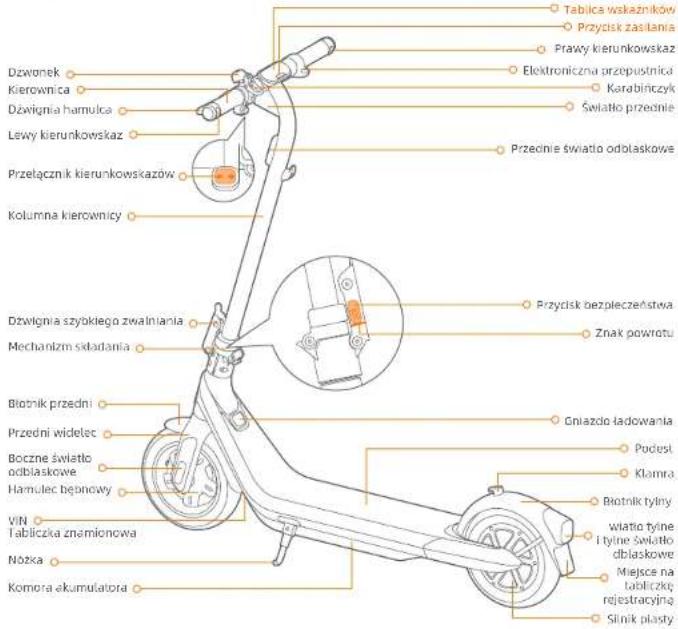

① Diagram

Timbre Manilar Palanca de freno Indicador de dirección izquierdo Botón del indicador de dirección Vástago Palanca de liberación rápida Mecanismo de plegado Guardabarros delantero Horquilla delantera Reflector lateral Freno de tambor Placa de identificación VIN Pata de apoyo Compartimento de la batería Panel de control Botón de encendido Indicador de dirección derecho Acelerador electrónico Mosquetón Faro Reflector delantero Botón de seguridad Marca de retorno Puerto de carga Reposapiés Hebilla Guardabarros trasero Luz trasera y reflector trasero Área de Placas de Seguros Motor de rueda

01

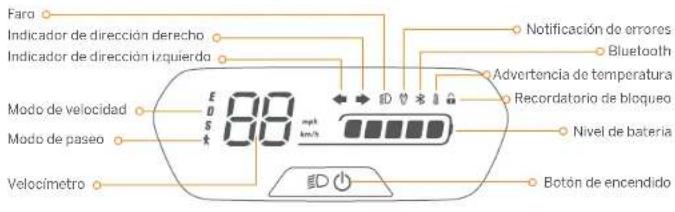

Panel de control y botón de encendido

Faro Indicador de dirección derecho Indicador de dirección izquierda Modo de velocidad Modo de paseo Velocímetro 88 m/s E S kWh Notificación de errores Bluetooth Advertencia de temperatura Recordatorio de bloqueo Nivel de batería Botón de encendido

Botón de encendido: Presione el botón para encender el batireta; mantenga presionado el botón durante 2 segundos para apagarlo. Cuando el batirete este encendido, presione el botón de encendido para encender/apagar el kero y la luz trasera, y presione dos veces para cambiar entre los cuatro modos de velocidad. Presione tres veces para encender/apagar la luz ambiente

velocímetro: Muestra la velocidad actual del patrina durante la conducción y la carga de la batería. Modo de velocidad: Hay A modos disponibles. Elimite de velocidad y los rangos de cada mode de velocidad son los siguientes

Mace	Modelo	Lumite de velocidad		Rangos1
		05140SE 05140SO		05140SE 05140SO
E (modo ECO)		15 km/h (9,3 mph)	15 km/h (9,3 mph)	40 km (24,9 millas)	40 km (24.9 millas)
D (modo estándar)		20 km/h (12,4 mph)	20 km/h (12,4 mph)	35 km (21,7 millas)	35 km (21.7 millas)
S (modo deportive)		25 km/h (10,5 mph)	20 km/h (12,4 mph)	27 km (16,8 millas)	30 km (21.7 millas)
$ (Mato de gases)		5 km/h (3,1 mph)		N/A

* Alcanes de másos de velocidad: probades mientras se conduce con batería llera, 75 kg (165 lb) de carga, 25 °C (77 °F), a la velocidad máxima de cada máso de velocidad an promedio en el pavimento.

indicador de dirección requieran: Cuando este ízona parpedos, quiere decir que los indicadores de dirección en el lado requieran están encendidas. Indicador de dirección derecho: Cuando este ízona parpedos, quiere decir que los indicadores de dirección en el lado derecho están encendidas. Majo de paseo: El tare está siempre anecendido, la luz trasera respiró y no se puede apagar.

Notificación de error: El símbalo indica que el patrñebe la detectado un error. Compruebe el código de error a través de la aplicación Segway-Ninebot. Advertencia de temperatura: Indica que la temperatura de la balberia, el controlador o el motor es demasiado alta o demasiado baja. Compruebe la temperatura do dispositivo a través de la aplicación Segway-Ninebot.

En este punto, el patrlete no puede acakar con normalidad y no puede cargarse. No lo use hasta que la temperatura haya vuelto al rango normal Bluetooth. Indica que el patrlete se ha conectado correctamente al dispositivo móvil.

Nivel de nataría. La cargo total de la baterla equivale a 5 baros.

* La carga de la bateria es muy baja cuando la primera barca de la bateria está en rojo. Cargue el patrete inmediatamente

Recordatorio de bloqueo. Cuando el icoro se encende, significa que el petinele está bloqueado. Si se detectan movimientos anormales, el petinele comenzará a sanar y la luz trasera se desvanecerá.

02

② Especificaciones

	Artículo Parámetro
Producto	Nombre	Ninebot eKickScooter E2 Pro
	Modelo	051405E 051405D
	Largo × ancho × alto	Approx. 1168 × 940 × 1220 mm (45,9 × 21,2 × 48 pulg.)
	Plagado: Largo × ancho × alto	Approx. 1168 × 538 × 565 mm (45,9 × 21,1 × 22,2 pulg.)
	Peso neto	Aprox. 18,8 kg (41,4 lb)
Conductor	Carga útil máxima	100 kg (220 libras)
	Edad recomendada	16+
	Altura requerida	140-200 cm (4'5'-6'5")
Máquina	Velocidad máx.	Aprox. 25 km/h (15,5 mph)	Aprox. 20 km/h (12,4 mph)
	Alcanca a velocidad máxima ^®	Aprox. 27 km (16,8 millas)	Aprox. 35 km (21,7 millas)
	Pendiente máxima ^®	Aprox. 18%
	Terreno transitable	Carreteras en su mayoría lisas o asfalto normal, carreteras asfaltadas
	Temperatura de funcionamiento	10 a 40 °C (14 a 104 °F)
	Temperatura de almacenamiento	10 a 50 °C (14 a 122 °F)
	Clasificación IP	IPx4
	Duración de la carga	Aprox. 5,5 h
Bateria	Tensión nominal	36 V ===
	Máx. tensión de carga	42 V ===
	Temperatura de carga	0-45 °C (32-113 °F)
	Energía nominal	275 Wh
	Capacidad nominal	7650 mAh
	Sistema de gestión de la bateria	Protección contra sobretensión/subtensión/cortocircuito/sobreconriente/sobretemperatura
Motor	Corriente nominal 0,35 kW, 350 W
	Potencia máx. 0,75 kW, 750 W
Cargador	Modelo NBW41D00107D
	Corriente de salida	70 W
	Tensión de entrada	100-240 V = 50-60 Hz
	Máx. tensión de salida	42 V ===
	Salida nominal	41 V === 1,7 A
Neumático	Neumáticos	Neumáticos sin cámara de aire de 10 pulgados a prueba de fugas de aire
	Presión recomendada de los neumáticos	25+3 psi

[1]: Alcance a velocidad máxima: probado mientras se conduca con batería llena, 75 kg (165 lb) de carga, 25 °C (77 °F), a la velocidad máxima en
promedio en el pavimento. ^b Algunos de los factores que afectan al rango incluyen: velocidad, carga, número de arranques y paradas, temperatura ambiente, etc.

[2] Pendiente máx.: probada con un 70% (≈10%) de baterla. 75 kg (165 lbs) de carga, a una velocidad de 15 km/h (9.3 mph) subiendo una pendiente de 10 m de longitud (con una velocidad superior a 5 km/h (3.7 mph) al pasar por la pendiente).

③ Homologaciones

Este producto está certificado según ANSI/CAN/UL-2272 por TUV Rheinland.

La batería es conforme con UN/DOT 38.3.

La batería cumple con ANSI/CAN/UL-2271.

Declaración de cumplimiento de la Unión Europea

Información importante sobre RAEE

Este símbolo en el producto o en su embalaje indica que los productos eléctricos y electrónicos usados no deben mezolarse con los residuos municipales sin clasificar. Para un tratamiento adecuado, es su responsabilidad deshacerse de su equipo de desecho organizándose para devolverlo a los puntos de recolección designados.

La eliminación correcta de este producto ayudará a ahorrar recursos valiosos y evitará cualquier posible efecto negativo en la salud humana y el medio ambiente, que de otro modo podía derivarse de un manejo inadecuado de los desechos. Pueden aplicarse sanciones por la eliminación incorrecta de estos residuos, de acuerdo con su legislación nacional. Póngase en contacto con su autoridad local para obtener más información sobre el punto de recogida designado más cercano.

Información de reciclaje de baterías para usuarios

Este símbolo significa que las baterías y acumuladores, al final de su vida útil, no deben mezclarse con residuos municipales sin clasificar. Su participación es una parte importante del esfuerzo para minimizar el impacto de las baterías y acumuladores en el medio ambiente y en la salud humana. Para un reciclaje adecuado, puede devolver este producto o las baterías o acumuladores que contiene a su proveedor o a un punto de recogida designado. La eliminación correcta de este producto ayudará a ahorrar recursos váliosos y evitar cualquier posible efecto negativo en la salud humana y el medio ambiente, que de otro modo podría clervarse de un manejo inadecuado de los desechos. Pueden aplicarse sanclones por la eliminación incorrecta de estos residuos, de acuerdo con su legislación nacional. Existen sistemas de recogida selectiva de baterías y acumuladores usados. Deseche las baterías y acumuladores correctamente en el centro de reciclaje/recolección de residuos de su comunidad local.

La Directiva de equipos de radio

Ninebot (Changzhou) Tech Co., Ltd. declara por la presente que el producto enumerado en esta sección cumple con los requisitos esenciales y otras disposiciones relevantes de la Directiva de equipos de radio 2014/53/EU.

Restricción del uso de la Directiva de Restricción de Sustancias Peligrosas (RoHS)

Ninebot (Changzhou) Tech Co., Ltd. declara por la presente que todo el producto, incluidas las piezas (cables, cordones, etc.), cumple con los requisitos de la Directiva RoHS 2011/65/UE y la enmienda de la Directiva Delegada (UE) 2015/863 de la Comisión sobre la restrición del uso de ciertas sustancias peligrosas en equipos eléctricos y electrónicos ("RoHS refundido" o "RoHS 2.0").

Directiva de maquinaria

Ninebol (Changzhou) Tech Co., Ltd. declara por la presente que el producto enumerado en esta sección cumple con los requisitos esenciales y otras disposiciones relevantes de la Directiva de Maquinaria 2006/42/EC.

CE

Representante autorizado de la UE:

Segway-Ninebst Europa

Dynamostraal 7,1014 BN Amsterdam, Países Bajos.

Ninebot (Changzhou) Tech Co., Ltd. declara por la presente que el modelo del producto: 051405E. 051405D cumplen con los requisitos esenciales y otras disposiciones relevantes de la Directiva de Equipos de Río 2014/53/EU, la directiva de maquinaria 2005/42/EC, y la Directiva RoHS 2011/65/EU y la enmienda de la Directiva Delegada de la Comisión (EU) 2015/863.

La declaración de conformidad puede consultarse en la siguiente dirección:

https://eu-en.segway.com/instruction-manuals

Bluetooth	Bandas de frecuencia	2.4000-2.4835 GHz
	Máx. potencia de RF	20 mW

Uso Works with Apple La insignia significa que el producto ha sido diseñado para usar especificamente la tecnología identificada en la insignia y ha sido certificado por el fabricante del producto como conforme. Apple Find My network Especificaciones y requisitos del producto. Apple no es responsable del funcionamiento de este dispositivo o del uso de este producto o si cumple con las normas de Seguridad y supervisión.

Marca comercial

Ninebot es la marca registrada de Ninebot (Beijing) Tech Co., Ltd; Segway y Rider Design son marcas comerciales registradas de Segway Inc., App Store y el logotipo de Apple son marcas comerciales de Apple Inc. Google Play y el logotipo de Google Play son marcas comerciales de Google LLC. La marca denominativa y los logolipos de Bluetooth son marcas comerciales registradas propiedad de Bluetooth® SIG, Inc. y cualquier uso de dichas marcas por parte de Segway-Ninebot se realiza bajo licencia. Otras marcas y nombres comerciales pertenecen a sus respectivos propietanos.

El KickScooter está cubierto por las patentes correspondientes. Para obtener información sobre patentes, vays a http://www.segway.com

Hemos intentado incluir descripciones e instrucciones de todas las funciones del KickScooter en el momento de la impresión. Si embargo, debido a la mejora constante de las funciones del producto y a los cambios en el diseño, es posible que su KickScooter presente ligeras diferencias respecto al que se muestra en este documento. Escanee el código QR o visite Apple App Store (iOS) o Google Play Store (Android) para descargar e instalar la aplicación.

Tenga en cuenta que disponemos de varios modelos de Segway y Ninebot con diferentes funciones, y algunas de las funciones mencionadas en este documento puede no tenerlas su unidad. El fabricante se reserva el derecho a modificar el diseño y las funciones del producto KickScooter y la documentación sin previo aviso.

© 2023 Ninebot (Beijing) Tech Co., Ltd. Todos los derechos reservados.

(>La aplicación Segway-Ninebol es compatible con KickScooler con Bluetooth integrado)

⑤ Fallos comunes

	Posibles causas y solución Código de error
10	La comunicación del panel de control no funciona correctamente, compruebe el panel de control o los cables relacionadas.
11	La fase A del muestra de corriente del motor no funciona correctamente, compruebe el controlador.
12	La fase B del muestra de corriente del motor no funciona correctamente, compruebe el controlador.
13	La fase C del muestra de corriente del motor no funciona correctamente, compruebe el controlador.
14	Error del sensor hall del acelerador, compruebe la manilla del acelerador, el panel de control y los cables relacionados.
15	Error del sensor hall del freno, compruebe la manilla de freno, el panel de control y los cables relacionados.
18	El sensor hall del motor no funciona correctamente, compruebe el controlador.
21	Error de comunicación de la batería, compruebe el controlador.
23	La batería lleva el número de serie por defecto, póngase en contacto con el servicio postventa.
35	Si el número de serie del patinete es incorrecto, póngase en contacto con el servicio postventa.
39	El sensor de temperatura de la batería no funciona correctamente, asegúrese de que la temperatura está entre -10^ ( 14^ ) y 50^ ( 122^ ) o póngase en contacto con el servicio postventa.
42	Si el motor no está calibrado, póngase en contacto con el servicio postventa.
45	El circuito amplificador de corriente del bus del motor no funciona correctamente, póngase en contacto con el servicio postventa.
50	Pérdida de fase del motor, compruebe el controlador.
51	Sobretensión del controlador, compruebe si se utiliza el cargador del vehículo o el vehículo vuelve a arrancar.
52	El motor está parado, compruebe si está sobrecargado.
53	Sobrecomiente del controlador, favor compruebe si está sobrecargado.
54	El controlador está por encima del nivel II de corriente, compruebe si está sobrecargado.

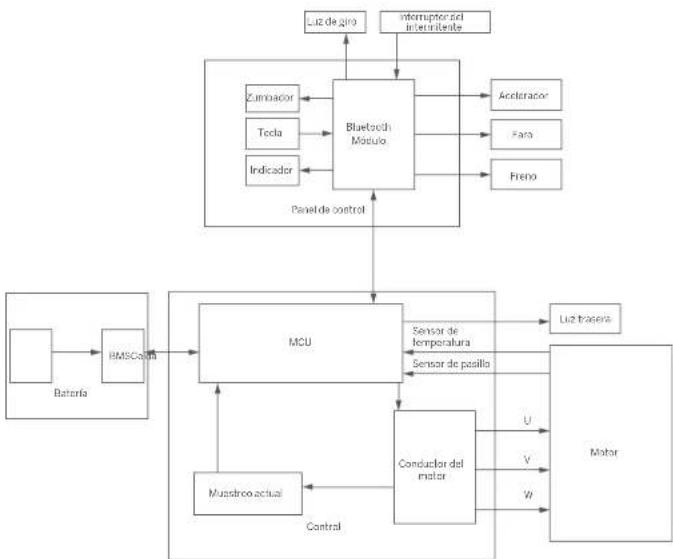

⑥ Diagrama de cableado

⑦ Programa de mantenimiento recomendado

Para garantizar una conducción segura, el cuidado diario y el mantenimiento periódico son esenciales. Usted, el propietario, debe conocer y controlar la frecuencia con la que usa su patinete, la intensidad con la que lo usa y donde lo usa. Es responsabilidad del propietario realizar controles periódicos y llevar su patinete al centro de servicio autorizado para su inspección y servicio. Consulte el programa de mantenimiento a continuación.

Nota: El programa de mantenimiento precisa el pago de la tarifa de servicio.

Artículo Componente	Método de mantenimiento	Cada 3 meses	Cada 6 meses o cada 500 km (310 milas)	Después de 2 anos o el kilometraje lota > 3.07 millas (5000 km)
Mantenimiento del cuadro	Piezas del cuadro Use un país suave y húmedo para limpiar el cuadro.	√	√	√
	Presión de los neumáticas Infei los neumáticos a 50-55 psi.		√	√
	Tornillos en la parte superior del vástago Apriete los seis tornillos fijcidos al manillar y al vástago. El par sugerido es de 5,5x0,3 N·m.	√	√	√
		Apriete el tornillo del acelerador. El par sugerido es de 2,5x0,1 N·m.Aprieta los tornillos de las palancas de trano. El par sugerido es de 5x0,1 N·m.Apriete los tornillos en la parte superior del vástago. El par sugerido es de 1,7x0,1 N·m.		√
Inspección de funciones	Motor de rueda Para accelar y desacalaran, verifique si el motor da rueda astá atascato o tiene sondos anormales.		√	√
	Mantenimiento de la rueda trasera Compruebe si la rueda trasera se atasca o se inmoviliza, a si al año esta desaquilibrado.		√	√
	Freno de tambor 1) Gira la rueda trasera, gira con normalidad. La rueda trasora no data atascarse ni hacer sondas anormales.Neta: El ligere ruido ro afecta a la seguridad de uso. Pero si el frío de tambor hace ruidas buertas al fronar, pángase en contacto con el servicio de atención al cliente para obtener ayuda.2) Apriete la palance de frío, la rueda trasera deja de moverse.		√	√

Artículo Componente		Méodo de mantenimiento	Cada 3 meses	Cada 6 meses a cada 500 km (310 milles)	Después de 2 años el kilometraje total > 2607 miles (5000 km)
Inspección de funciones	Luz ambiente	Comorueba la luz ambiente y mira si se enciende con normalidad.		√	√
	Para Revise el foro y vesa si se enciende con fuerza.			√	√
	Indicadores de dirección	Cambio el botón del indicador de dirección a la izquierta/derecha respectivamente, verifique si los indicadores de dirección en el lado izquierdo/derecho parpadean con normalidad.		√	√
	Panel de control	Endienda el patínele, el panel de control debe funcionar correctamente.		√	√
	Acelerador	Mantango prononando el acelerador, luego suáñido, verificando la aceleración y la desaceleración.		√	√
	Detracción de fallas	Después de conectarse con la aplicación Segway-Ninebst:1) Actualiza el firmware a la última versión.2) Compruebs si la notificación del código de estar correspondiente y las posibles causes aparecen cuando el patínele detecta un error.		√	√
	Carga	Cargue el patínato:1) Verifique si la energía actual de la batería se muestra en el panel de control.2) Revisión o indicador LED en el cargador de la batería.Cargando rojo, Completamiento cargador verde.		√	√
	Botenes	Presione o altente al botán 3 veces sin falar.		√	√
	Dirección	PrUEbe con gijros ata izquierdos y gijros ata la derecha (el ángulo de dirección es 60°).Sin resistencia ni retraso al girar.		√	√
Piezas importantes	Conjunta de baterias	La balería debe reemplasarse cuando se cargue y descargue 500 veces o cuando alkaliometraje total sea superior a 15.000 km (9320 milles).Natar Se recomienda cargar una vez cada 60 días en caso de almacenamiento a largo plazo.			√
	Controlador	Se deben utilizar piezas originales de Segway-Ninebst para reparaciones y recambios.
	Motor de nuda

Artículo Componente		Métado de mantenimiento	Código 3 meses	Código 5 meses o cada 500 km (3,00 millas)	Después de 2 años o el kilometraje total > 3107 millas (5000 km)
Plezas funcionales	Rueda trasera	Se deben utilizar prezas originales de Segway-Ninebot para reparaciones y recambios.			√
	Palances de acelerador y freno
	Conjunto da horquillas distanteras
	Macanismo de plegado
	Conjunto da freno de disco
	Panei de control
