BEDIENUNGSANLEITUNG Ninebot eKickScooter E2 Pro E SEGWAY

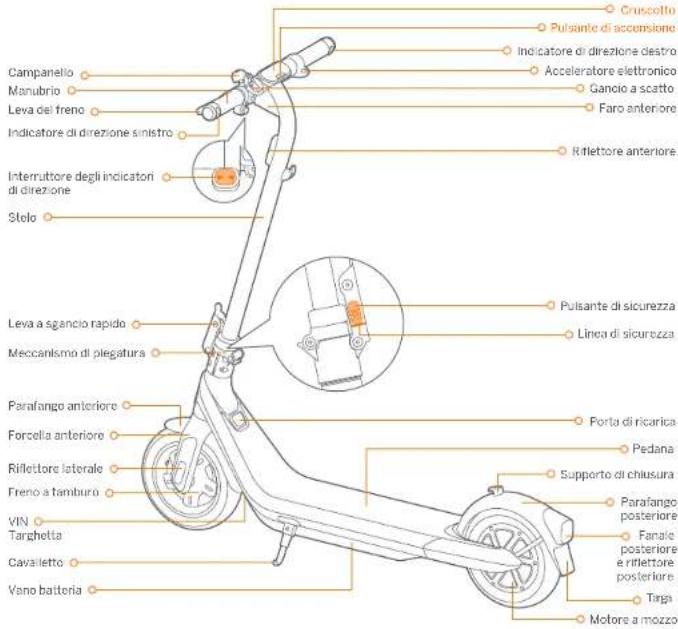

Klingel Lenker Bromshebel Linker Fahrtrichtungsanzeiger Fahrtrichtungsanzeigerschalter Lenkstange Schnellspannhebel Klappmechanismus Kotflügel vorne Vorderradgabel Seitenreffektor Trommelbremse FIN Typenschild Ständer Akkufach Anzegefabel Ein-/Aus-Schaller Rechter Fahrtrichtungsanzeiger Elektronischer Gasgriff Einrasthaken Frontlicht Frontreflektor Sicherheitstaste Arretler-Markierung Ladeanschluss Trittbrett Schrieße Kotflügelbremse Rücklicht und Hinterer Reflektor Versicherungs-Kennzeichenbereich Radnabenmotor

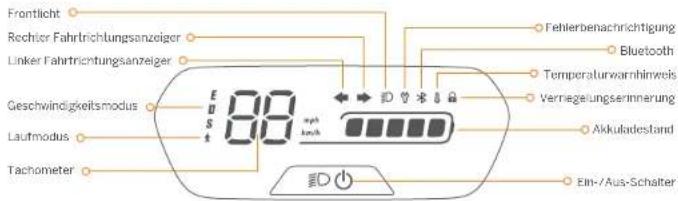

Anzeigetafel und Ein-/Aus-Schalter

Frontlicht Rechter Fahrtrichtungsanzeiger Linker Fahrtrichtungsanzeiger Geschwindigkeitsmodus Laufmodus Tachometer 88 Eust Fehlerbenachrichtigung Bluetooth Temperaturwarnhinweis Vernegelungsermnerung Akkuładesstand Ein-/Aus-Schalter

Ein-/Aus Schalter: Drücken Sie den Schalter, um den Roller einzuschalten; halten Sie den Schalter 2 Sekunden lang gedrückt, um ihn auszuschalten. Wenn der Roller singeschaltet ist, drucken Sie den Schalter, um das Frontlicht und das Rücklicht ein-/auszuschalten, und drücken Sie zweimal, um zwischen den vier Geschwindigkeitsmodi zu wechseln.

Lachometer: Es zeigt die aktuelle Geschwindigkeit des Rollers während der Fahrt und die Akkuleistung während des Ladevorgangs an Laufmodus: Scheinwärker und Rücklicht sind immer eingeschaltet und können nicht ausgeschaltet worden.

Geschwindigkeitsmodi: Es stehen 4 Modi zur Verfügung. Die Geschwindigkeitsabgrenzungen und Reichkeiten der Einzeichen Geschwindigkeitsmodi sind wie folgt:

Modus	Geschwindigkeitsbegrenzung		Reichweiten*
	05/403E 051405D 051403E 051405D
E (ECO-Modus)	15 km/h (9,3 mph)	15 km/h (9,3 mph)	40 km (24,9 Meilen)	40 km (24,9 Meilen)
B (Standardmodus)	20 km/h (12,4 mph)	20 km/h (12,4 mph)	35 km (21,7 Meilen)	35 km (21,7 Meilen)
S (Sport-Modus)	23 km/h (15,5 mph)	20 km/h (12,4 mph)	27 km (26,8 Meilen)	35 km (21,7 Meilen)
‡ (Laufmodus)	5 km/h (3,1 mph)		N/V

* Reichweiten der Geschwindigkeitsmodi: geleslei während der Fahrl mit vallern Akku, 75 kg (165 lbs) Last, 25 °C (77 °F), bei max. Durchschnittsgeschwindigkeit jedes Geschwindigkeitsmodus auf Asphalt.

Linker Fahrtrichtungsanzeiger: Wenn dieses Symbol blinkt, bedeutet dies, dass die Fahrtrichtungsanzeiger auf der linken Seite eingeschaltet sind.

Rechter Fahrtrichtungsanzeiger. Wenn dieses Symbol blinkt, bedeutet dies, dass die Fahrtrichtungsanzeiger auf der rechten Seite eingeschaltet sind.

Fehlerberachrichtigung: Zeigt an, dass der Roller einen Fehler erkannt hat. Bitte überprüfen Sie den Fehlercode über die Sagway-Ninebal-App.

Temperaturwamhinweis: Zeigt an, dass die Temperatur des Akkus, des Controllers oder des Motors zu hoch oder zu niedrig ist. Bitte überprüfen Sie die Gertratemporatur über die Serway Ninehot Ann.

* Zu diesem Zeitpunkt kann der Roller nicht mehr normal beschleunigen und darf nicht mehr gelasten werden. Verwenden Sie ihn erst, wenn die Tempertalur wieder in den normelen Bereich zurückzeugangen ist.

Bluetooth: Zeigt an, dass der Roller erfolgreich mit dem Mobilgerät verbunden wurde.

- Aktualbestand: Die Gesamtlieistung des Akkus liegt bei 5 Balken. * Die Akkuleistung ist sehr gering, wenn der erste Akkubalken rot ist. Bitte laden Sie Ihren Roller sofort auf.

Verriegelungserinnerung: Wenn das Symbol aufleuchtet, bedeutet dies, dass der Roller verriegelt ist. Wenn anormale Bewegungen festgestellt werden, beginnt der Roller zu piepen und das Rücklicht blinkt.

② Technische Daten

	Position Parameter
Produkt	Name	Ninebol eKickScooler E2 Pro
	Modell	051405E	051405D
	Länge × Breite × Höhe	Ca. 1168 × 540 × 1220 mm (45,9 × 21,2 × 48 Zoll)
	Eingeklappt: Länge × Breite × Höhe	Ca. 1168 × 538 × 565 mm (45,9 × 21,1 × 22,2 Zoll)
		Ca. 18,8 kg (41,4 lbs)/Nettogewicht
Fahrer	Max. Traglast	100 kg (220 lbs)
	Empfohlenes Alter	16+
	Erforderliche Größe	140-200 cm (4'5''-6'5'')
Maschine	Max. Geschwindigkeit	Ca. 25 km/h (15,5 mph)	Ca. 20 km/h (12,4 mph)
	Rechteits bei max. Geschwindigkeit4	Ca. 27 km (16,8 Meilen)	Ca. 35 km (21,7 miles)
	Max. Steigung 2)	Ca. 18 %
	Befahrbares Terrain	Meistens glatte Straßen oder normaler Asphalt, geteerte Straßen
	Betriebstemperatur	-10-40 °C (14-104 °F)
	Lagerungstemperatur	-10 50 °C (14-122 °F)
	IP-Schutzklasse	IPX4
	Dauer der Aufladung	Ca. 5,5 Stunden
Akku	Nennspannung	36 V ≈
	Max. Ladespannung	42 V ≈
	Ladeletemperatur	0-45 °C (32-113 °F)
	Nennenergie	2/5 Wh
	Nennkapazität	7650 mAh
	BMS (Akkumanagementsystem)	Schutz gegen Überspannung/Unterspannung/Kurzschluss/Überstrom/Übertemperatur
Motor	Nennleistung 0,35 kW, 350 W
	Max. Leistung 0,75 kW, 750 W
Ladegerät	Modell	NBW41D001D7D
	Ausgangsleistung	70 W
	Eingangsspannung	100-240 V - 50-60 Hz
	Max. Ausgangsspannung	42 V ≈
	Nennleistung	41 V ≈ 1,7 A
Reifen	Reifen	10 Zoll luftdichte, schlauschlose Luftreifen
	Empfohloner Reifendruck	3,1Φ0,2 Bar (45 Φ 3 psi)

[1] Reichweite unter max. Geschwindigkeit getestet während der Fahrt mit vollern Akku. 75 kg (165 lbs) Last. 25 °C (77 °F), bei max.
Durchschnittsgeschwindigkeit auf Asphalt.

* Einige der Faktoren, die die Reichweite beeinflussen, sind Geschwindigkeit. Last, Anzahl der Starks und Stoops, Umgebungstomseratur usw.

03 04 [2] Max. Steigung: getaslet beim Fahren mit 70 % (10 %) Alku, 75 kg (165 lbs) Last, bei einer Geschwindigkeit von 15 km/h (9.3 mph) beim Aufstieg auf eine 10 m lange Steigung (die Geschwindigkeit ist größer als 6 km/h (3.7 mph) beim Durchfahren der Steigung).

③ Zertifizierungen

Dieses Produkt ist von SGS nach ANSI/CAN/UL2272 zertifiziert.

Der Akku entspricht den UN/DOT 38.3-Vorschriften.

Der Akku entspricht den ANSI/CAN/UL-2271-Vorschriften.

Konformitätserklärung der Europäischen Union

Wichtige WEEE-Informationen

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass gebrauchte elektrische und elektronische Produkte nicht mit unsortiertem Hausmüll vermischt werden dürfen. Um eine ordnungsgemäße Verarbeitung zu gewährleisten, sind Sie dafür verantwortlich, Ihre Altgeräte bei den dafür vorgesehenen Sammelstellen abzugeben.

Die ordnungsgemäße Entsorgung dieses Produkts trägt dazu bei, wertvolle Ressourcen zu sparen und mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die sonst durch unsachgemäße Abfallentsorgung entstehen könnten.

Bei unsachgemäßer Entsorgung dieser Abfälle können gemäß den nationalen Rechtsvorschriften Strafen verhängt werden.

Wenden Sie sich bitte an Ihre örtliche Behörde, um weitere Informationen zur nächstgelegenen ausgewiesenen Sammelstelle zu erhalten.

Informationen zum Akkurecycling für Benutzer

Dieses Symbol bedeutet, dass Batterien und Akkumulatoren am Ende ihrer Lebensdauer nicht mit unsortiertem Hausmüll vermischt werden dürfen. Ihre Teilnahme ist ein wichtiger Teil der Bemühungen, die Auswirkungen von Batterien und Akkumulatoren auf die Umwelt und die menschliche Gesundheit zu minimieren. Für ein ordnungsgemäßes Recycling können Sie dieses Produkt oder die darin enthaltenen Batterien oder Akkus an Ihren Lieferanten oder an eine dafür vorgesehene Sammelstelle zurückgeben. Die ordnungsgemäße Entsorgung dieses Produkts trägt dazu bei, wertvolle Ressourcen zu sparen und mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die sonst durch unsachgemäße Abfallentsorgung entstehen konnten.

Bei unsachgemäßer Entsorgung dieser Abfälle können gemäß den nationalen Rechtsvorschriften Strafen verhängt werden.

Es gibt getrennte Sammelsysteme für Altbatterien und -akkumulatoren.

Bitte entsorgen Sie Batterien und Akkus ordnungsgemäß bei ihrer örtlichen kommunalen Sammel-/Recyclingstelle.

Funkanlagenrichtlinie

Hiermit erklärt Ninebot (Changzhou) Tech Co., Ltd., dass das in diesem Abschnitt aufgeführte Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Funkanlagenrichtlinie 2014/53/EU entspricht.

DE DE

Richtlinie zur Einschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS)

Ninebot (Changzhou) Tech Co., Ltd. erklärt hiermit das gesamte Produkt einschließlich seiner Telle (Kabel Leitungen

aus.) erfüllt die Anforderungen der RoHS-Richtlinie 2011/65/EU und der Änderung der Delegierten Richtlinie (2015/863 der Kommission zur Einschrankung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten („RoHS-Neufassung“ oder „RoHS 2.0“).

Maschinenrichtlinie

Hiermit erklärt Ninebot (Changzhou) Tech Co., Ltd., dass das in diesem Abschnitt aufgeführte Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht.

CE

Bevollmächtigter Vertreter (EU)

Ninebot (Changzhou) Tech Co., Ltd. erklärt hiermit, dass das Produktmodell: 051405E, 051405D, den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Funkanlagenrichtlinie 2014/53/EU, der Maschinenrichtlinie 2006/42/EG und der RoHS-Richtlinie 2011/65/EU und der Änderung der Delegierten Richtlinie (EU) 2015/863 der Kommission entspricht.

Die Konformitätserklärung kann unter folgender Adresse eingesehen werden:

https://eu-en.segway.com/instruction-manuals

Bluetooth	Frequenzband(/-bänder)	2.4000-2.4835 GHz
	Max. RF-Leistung	20 mW

Die Verwendung des „Works with Apple“-Logos bedeutet, dass ein Produkt speziert für die Verwendung mit der im Logo angegebenen Technologie entwickelt wurde und vom Produkthersteller zertifiziert wurde, dass es die Produktspezifikationen und anforderungen des Apple Find My Netzwerks erfüllt. Apple ist nicht verantwortlich für den Betrieb dieses Geräts oder die Verwendung dieses Produkts oder für die Einhaltung von Sicherheits- und Regulierungsstandards.

④ Marke

Ninebot ist die Marken von Ninebot (Beijing) Tech Co., Ltd; Segway. Powered by Segway und Rider Design sind Marken von Segway Inc., App Store, Apple-Logo. Apple, Apple Find My, AppleWatch, Find My, iPhone, iPad, iPadOS, Mac, macOS und watchOS sind Marken von Apple Inc. IOS ist eine Marken von Cisco und wird unter Lizenz verwendet. Google Play und das Google Play-Logo sind Marken von Google LLC. Die Bluetooth-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch den Hersteller erfolgt unter Lizenz. Andere Marken und Handelsnamen sind Eigentum der jeweiligen Inhaber.

Wir haben versucht, Beschreibungen und Anweisungen für alle Funktionen des KickScooter zum Zeitpunkt des Drucks aufzunehmen. Aufgrund ständiger Verbesserung der Produkteigenschaften und von Designanderungen kann Ihr KickScooter jedoch leicht von dem in diesem Dokument beschriebenen Produkt abweichen. Scannen Sie den QR-Code oder besuchen Sie den Apple App Store (iOS) oder den Google Play Store (Android), um die App herunterzuladen und zu installieren und dann die neueste Version des Produkthandbuchs zu lesen.

Bitte beachten Sie, dass es zahlreiche Segway- und Ninebot-Modelle mit unterschiedlichen Funktionen gibt und dass einige der hier genannten Funktionen für Ihren KickScooter möglicherweise nicht zutreffend sind. Der Hersteller behält sich das Recht vor, Design und Funktionalität des KickScooter-Produkts sowie die Dokumentation ohne vorherige Mitteilung zu ändern.

© 2023 Ninebot (Beijing) Tech Co., Ltd. Alle Rechte vorbehalten.

(× Die Segway-Ninebot-App kann KickScooter mit integriertem Bluetooth unterstützen)

⑤ Häufige Fehler

	Mögliche Ursächen und LösungFeitiercode
10	Die Kommunikation mit der Anzeigetafel ist anormal. Bitte überprüfen Sie die Anzeigetafel oder die zugehörigen Kabel.
11	Phase A der Motorstromablastung ist anormal, bitte überprüfen Sie den Controller.
12	Phase B der Motorstromablastung ist anormal, bitte überprüfen Sie den Controller.
13	Phase C der Motorstromablastung ist anormal, bitte überprüfen Sie den Controller.
14	Feiter am Hallsensor des elektronischen Gasgriffs. Bitte überprüfen Sie den elektronischen Gasgriff, die Anzeigetafel und die zugehörigen Kabel.
15	Feiter am Brems-Hallsensor, Bitte überprüfen Sie den Bremsgriff, die Anzeigetafel und die zugehörigen Kabel.
16	Der Motor-Hallsensor ist anormal, bitte überprüfen Sie den Controller.
21	Akku-Kommunikationsfehler, bitte überprüfen Sie den Controller.
23	Der Akku hat die Standard-Seriennummer. Bitte wenden Sie sich an den Kundendienst.
35	Die Seriennummer des Rollers ist falsch. Bitte wenden Sie sich an den Kundendienst.
39	Der Akkutemperatursensor ist anormal. Bitte stellen vergewissem Sie sich, dass die Temperatur zwischen -30 ^ ( 14 ^ ) und 50 ^ ( 122 ^ ) liegt, oder wenden Sie sich an den Kundendienst.
42	Motor nicht kalibnert, bitte wenden Sie sich an den Kundendienst.
45	Die Motor-Bus Stromverstärkerschaltung ist anormal. Bitte wenden Sie sich an den Kundendienst.
50	Motorphasenverlust, bitte Controller überprüfen.
51	Überspannung am Controller. Prüfen Sie, ob das Fahrzeug, Ladegerät verwendet wird oder ob das Fahrzeug neu gestartet wird.
52	Der Motor ist blockiert. Bitte prüfen Sie, ob er überlastet ist.
53	Der Controller hat einen Überstrom. Bitte prüfen Sie, ob sie überlastet ist.
54	Der Controller liegt über der Stromstufe II, bitte prüfen Sie, ob sie überlastet ist.

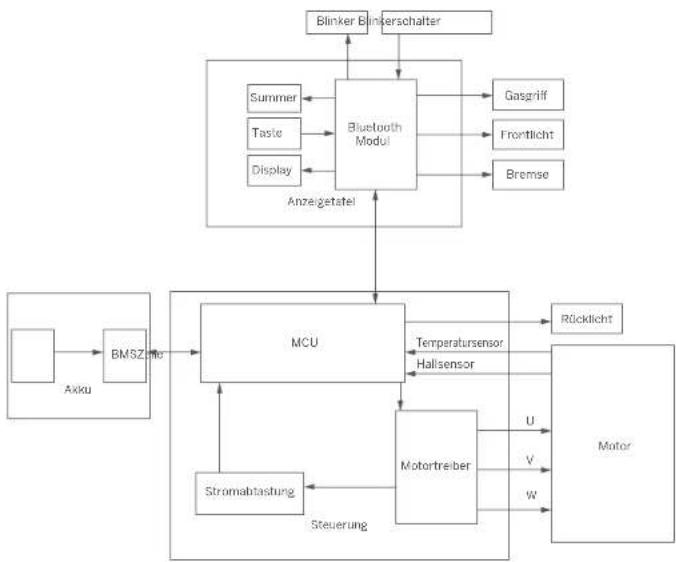

⑤ Schaltplan

DE DE

⑦ Empfohlener Wartungsplan

Um sicheres Fahren zu gewährleisten, sind tägliche Pflege und regelmäßige Wartung unerlasslich. Sie der Eigentümer, haben die Kontrolle und das Wissen darüber, wie oft Sie Ihren Roller benutzen, wie intensiv Sie ihn benutzen und wo Sie ihn benutzen. Es liegt in der Verantwortung des Eigentümers, regelmäßige Kontrollen durchzuführen und den Roller zur Inspektion und Wartung in ein autorisiertes Servicecenter zu bringen. Bitte beachten Sie den unten stehenden Wartungsplan.

Hinweis: Für diesen Wartungsplan wird eine Servicegebühr erhoben.

Position Komponente	Wartungsmethode	Alle 3 Monate	Alle 6 Monate oder alle 500 km (310 Meilen)	Nach 2 Jahren oder einer Gesamtlauflesstung von mehr als 5000 km (3107 Meilen)
Wartung des Hauptrahmens	Teile des Hauptrahmens	Wischen Sie den Hauptrahmen mit einem wechen, feuchten Tuch sauber.	√	√
	Reifendruck	Pumpen Sie die Reifen auf 3,5-3,8 Bar (50-55 psi) auf.		√
	Schrauben an der Lenkstange oben	Ziehen Sie die nachs Schrauben fest, mit denen der Lenker und die Lenkstange befestigt sind. Das empfohlene Drehmoment beträgt 5,5 ± 0,1 N.m.	√	√
		Ziehen Sie die Schraube am elektronischen Gasgriff fest. Das empfohlene Drehmoment beträgt 2,5 ± 0,1 N.m.Ziehen Sie die Schrauben an den Bremshebeln fest. Das empfohlene Drehmoment beträgt 5 ± 0,1 N.m.Ziehen Sie die Schrauben an der Lenkstange oben fest. Das empfohlene Drehmoment beträgt 1,7 ± 0,1 N.m.		√
Funktionsp rüfung	Radnabenmotor	Prüfen Sie beim Beschlounigen und Abbremsen, ob der Radnabenmotor blockiert ist oder ungewöhnliche Gerausche von sich gibt.		√
	Wartung der Hinterräder	Prüfen Sie, ob das Hinterrad blockiert oder wackelt oder ob die Achswelle unausgeglichen ist.		√
	Tronmelbrense	1) Drehen Sie das Hinterrad, es dreht sich normal. Das Hinterrad darf nicht blockieren oder angewöhnliche Gerausche machen. Hinweis Leichte Gerausche beeintrachtigen die Fahrscheinheit nicht. Wenn die Tronmelbrense jedoch beim Bramser laute Gerausche macht, worden Sie sich bitte an den Kundendienst.2) Behaltigen Sie den Branshabel, das Hinterrad bewegt sich nicht mehr.		√

Position Komponente		Wertungsmethode	Alle 3 Monats	Mio 6 Monats oder alle 500 km (310 Meien)	Nach 2 Jahren oder einer Gesambaufleistung von mehr als 5000 km (3107 Meien)
Funktionsprüfung	Umgebungssicht	Prüfen Sie das Umgebungsslicht und prüfen Sie, ob es normal leuchtet.		√	√
	Frontlicht Prüfen Sie, ob das Frontlicht hell leuchtet.			√	√
	Fahrtrichtungsanzeiger	Stellen Sie den Fahrtrichtungsanzeigerschalter jeweils nach links/rechts um und prüfen Sie, ob die Fahrtrichtungsanzeiger auf der linken/rechten Seite normal blinken.		√	√
	Anzeigetarel	Schalten Sie den Roller ein, die Anzeigetarel funktioniert einwandfrei.		√	√
	Elektronischer Gasgriff	Härten Sie den elektronischen Gasgriff gedrückt und lassen Sie ihn weder les, um die Beschreibung und das Abbrensen zu überprüfen.		√	√
	Fehlererkennung	Nach der Verbindung mit der Segway-Ninebot-App:1) Aktualisierten Sie die Firmware auf die neueste Version.2) Prüfen Sie, ob die Meldung des entsprechenden Fehlercodes und der möglichen Ursachen angezeigt wird, wenn der Roller einen Fehler feststellt.		√	√
	Aufladen	Den Roller aufladen:1) Prüfen Sie, ob die aktuelle Akkuleistung auf der Anzeigetafel angezeigt wird.2) Prüfen Sie die LED-Anzalge am Akkuladogeräte. Aufladen: rot, vollständig aufgeladen grün.		√	√
	Tasiken	Drücken Sie die Taste oder schalten Sie sie 3 Mal ohne Fehler um.		√	√
	Lenkung	Testen Sie mit Links- und Rechtslenkbewegungen (der Lankwinkel beträgt 60").Kein Widerstand oder keine Verzögerung beim Aobiegen.		√	√
Wichtige Teile	Baugruppe Akku	Der Akku muss ausgebuscht werden, wenn er 500 Mal aufgeladen und entlasten wurde oder die Gesambaufleistung mehr als 15000 km (9320 Meilen) beträgt.Hinweis: Bei langfristiger Lagarung wird eine Aufladung alle 60 Tage empfohlen.			√
	Controller	For Reparaturen und Austausch müssen Originanteile von Segway-Ninebot verwendet werden.
	Haerabemotor
Position Komponente		Wartungsmethode	Allo 3 Monate	Allo 5 Monate oder allo 500 km (310 Millionen)	Nach 2 Jahren oder einer Gesamtbuchstung von mehr als 5000 km (3107 Millionen)
Funktionale Teile	Baugruppe Hinterrad	For Reparaturen und Austausch müssen Orginalteile von Segway Ninebot verwendet werden.			√
	Elektronischer Gasgrift und Brenrishebel
	Baugruppe Vorderradsgal
	Klapomechanismus
	Baugruppe Trommelbremse
	Anzeigetafel
