GEBRUIKSAANWIJZING Ninebot eKickScooter E2 Pro E SEGWAY

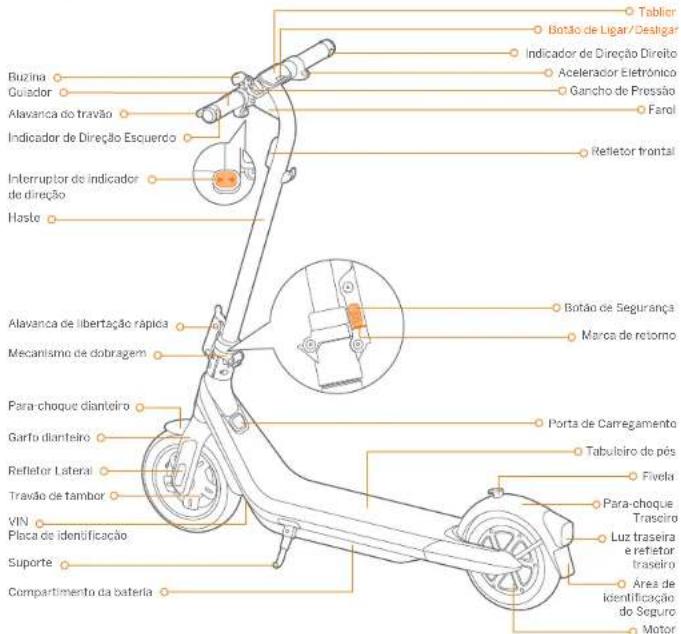

Dashboard Aan/uit knop Rechter richtingaanwijzer Elektronische gashendel Karabijnhaak Koplamp Voorreflector Schakelaar richtingaanwijzer Stuurstang Veiligheidsknop Retourmarkering Snelspanner Vouwmechanisme Voorspatbord Laadpoort Voorvork Treeplank Gesp Zijreflector Trommelrem Achterspaltbord VIN Typeplaatje Achterlicht en achterreflector Verzekering Plaatoppervlak Naafmotor Standaard Accucompartiment

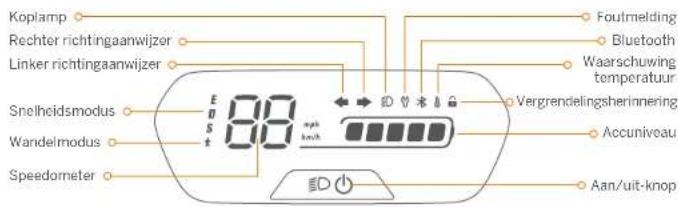

Dashboard & aan/uit-knop

Koplamp Rechter richtingaanwijzer Linker richtingaanwijzer Snelheidsmodus Wandelmodus Speedometer 88 mp inch Foulmelding Bluetooth Waarschuwing temperatuur Vergrendelingsherinnering Accuniveau Aan/uit-knop

Aan/Ait-knop: Druk op de knop om de scopter in te schakelen; houd de knop 2 seconden ingedrukt om deze uit te schakelen. Wanneser de scopter is ingeschakeld, drukt u op de knop om de koplamp en het achterlicht in/uit te schakelen en drukt u twee keer om te schakelen tussen de vier snelheidsmodi.
Speedometer: Deze toont de huidige snelheid van de scooter tijdens het rijden en toont het accuvermogen tijdens het opladen.
Wandelmodus: De koplamp en het achterlicht branden altijd en kunnen niet worden uitgeschakeld.
Sheelheidsmodus. Er zijn 4 modi beschikbaar. De snelheidslimiet en het berek van elke snelheidsmodus zijn als volgt.

Model	Spelhedslimet		Bereiken*
Modus	051405E 051405D 051405E 051405D
E (ECO-modus)	15 km/u (9,3 mph)	15 km/u (9,3 mph)	40 km (24,9 milj)	40 km (24,9 milj)
D (Standardmodus)	20 km/u (12,4 mph)	20 km/u (12,4 mph)	35 km (21,7 milj)	35 km (21,7 milj)
S (Sportmodus)	25 km/u (15,5 mph)	20 km/u (12,4 mph)	27 km (16,8 milj)	35 km (21,7 milj)
¶ (Wandelmodus)	5 km/u (3,1 mph)		NYT

* Bereiken van snelheidsmodi getest tijdens het rijden met een volle accu. 75 kg (165 lbs) lading, 25 °C (77 °F), bij de max. snelheid van elke snelheidsmodus op gemiddeld wegdek.
Linker richtingaanwijzer: Wanneer dit pictogram knippert, geeft dit aan dat de richtingaanwijzers aan de linkerkant zijn ingeschakeld. Rechter richtingaanwijzer: Wanneer dit pictogram knippert, geeft dit aan dat de richtingaanwijzers aan de rechterkant zijn ingeschakeld.
Foutmelding. Dit geeft aan dat de step een fout heeft gedetecteerd. Controleer de fourcode via de Segway-Ninebot-app.
Waarschuwing temperatuur: Het geeft aan dat de temperatuur van de accu, regelaar of motor te hoog of te laag is. Controleer de temperatuur van het apparaat via de Segway-Ninebxt-app.
* Op dit moment kan de scooter niet normaal accelereren en kan deze niet worden opgeladen. Niet gebruiken tot de temperatuur is teruggekeerd naar het normale bereik.
Bluetooth: Het geeft aan dat de scooter is verbonden met het mobile apparaat.
Accurivare: Het totale accuvermogen is gelijk aan 5 bar.
* Het accuvermogen is erg laag wanneer de eerste accubalk rood is. Laad uw scooter onmiddellijk op.
Vergrendelingsharinnering: Wannee het pictogram oplicht, betekent dit dat de scooler is vergrendeld. Als er abnormale bewegingen worden gedetecteerd, begint de scooter te pianen en zal het achterlicht knipperen.

② Specifications

	Item Parameter
Product	Naam	Ninebot eKickScooter E2 Pro
	Model	051405E	051405D
	Lengle × Breedte × Hoogte	Ca. 1168 × 540 × 1220 mm (45,9 × 21,2 × 46 inch)
	Cepiooid: Lengte × Breedte × Hoogte	Ca. 1168 × 538 × 565 mm (45,9 × 21,1 × 22,2 inch)
		Ca. 18.8 kg (41,4 lbs)/Netto gewicht
Rijder	Maximaal laadvermogen	100 kg (220 lbs)
	Aanbevolen leeftijd	16+
	Vereiste hoogte	140-200 cm (4'5" - 6'5")
Machine	Max. snelheid	Ca. 25 km/u (15,5 mph)	Ca. 20 km/u (12,4 mph)
	Bereik bij Max. Snelheid u	Ca. 27 km (16,8 milj)	Ca. 35 km (21,7 milj)
	Max. heilingshoek [1/2]	Ongeveer 18%
	Overrijdsbar terrein	Meestal glade wegen of normaal asfalt, geastalteerde wegen
	Bedrijstemperatuur	-10-40 °C (14-104 °F)
	Opslagtemperatuur	-10-50 °C (14-122 °F)
	IP-klasse	IPX4
	Duur van het opladen	Circa 5.5 uur
Accu	Nominale spanning	36 V = =
	Max. laadspanning	42 V = =
	Laadtemperatuur	0 °C-45 °C (32-113 °F)
	Nominale energie	275 Wh
	Nominale capaciteit	7650 mAh
	Accubeneersysteem	Bescherming tegen overspanning/onderspanning/kortsluiting/overstroom/overstroom/overtemperatuur
Motor	Nominaal vermogen 0,35 kW, 350 W
	Max. vermogen 0,75 kW, 750 W
Lader	Model	NBW41D001D7D
	Uitgangsvermogen	70 W
	Ingangsspanning	100-240 V- 50-60 Hz
	Max. uitgangsspanning	42 V= =
	Nominale uitgang	41 V = = 1,7 A
Band	Banden	10-inch luchtdichte tubeless luchtbanden
	Aanbevolen bandorspanning	45*3 psi

[2] Berek bij max. snelheid: getest tijdens het rijden met een volle accu, 75 kg (165 lbs) lacing, 25 °C (77 °F), bij de max. snelheid op gemiddeld wordtak.
* Einkale factoren, die het bereuk heltvloeden zijn snelheid, aantal starts en stang, pragenvingstemperatuur, enz
03 [2] Max. hellingsboek gelest tijdens hel rijden met 70% (4,0%) belten, 75 kg (165 lbs) liding, mel een snelheid van 15 km/u (9,3 mph) bij het beklimmen van een 10 m lange helling (de snelheid is hager dan 6 km/u (3,7 mph) bij het passeren van de helling).

③ Certificaten

Dit product is gecertificeord volgens ANSI/CAN/UL2272 door SGS.

De accu voldoet aan UN 38.3:

De batterij voldoet aan ANSI/CAN/UL2271.

Nalevingsverklaring voor de Europese Unie

Belangrijke WEEE-informatie

Dit symbool op het product of op de verpakking geeft aan dat gebruikte elektrische en elektronische producten niet samen met ongesorteerd huishoudelijk afval mogen worden weggegooid. Voor een juiste verwerking is het uw verantwoordelijkheid om uw afgedankte apparatuur te verwijderen door deze in te leveren bij aangewezen inzamelpunten.

Door dit product op de juiste wijze te verwijderen, spaart u waardevolle hulpbronnen en voorkomt u mogelijke negstieve gevoigen voor de volksgezondheid en het milieu, die zich zeuden kunnen voordoen in geval van onjuiste afvalverwerking.

Bij onjulste verwijdering van dit alval kunnen sancties volgen, in overeenstemming met uw nationale wetgeving. Neem contact op met uw gemeente voor meer informatie over het dichtstbijzijnde inzamelpunt.

Informatie over accurecycling voor gebruikers

Dit symbol betekent dat batterijen en accu's aan het einde van hun levensduur niet mogen worden gemengd met niet gesorteerd sledelijk afval. Uw doelname is een belangrijk onderdeel van de inspanning om de impact van batterijen en accu's op het milieu en de menselijke gezondheid te minimaliseren. Voor correcte recycling kunt u dit product of de batterijen of accu's die het bovat gratis inferven bij uw leverancier of bij een aangewozen inzamelpunt. Door dit product op de juiste wijze te verwijderen, spaart u waardevolle hulpbronnen en voorkomt u mogelijke negaieve gevolgen voor de volksgeondheid en het milieu, die zich zouden kunnen voordoen in geval van onjuiste afvalverwerking.

Bij onjuiste verwijdering van dit afval kunnen sancties volgen, in overeenstemming met uw nationale wetgeving.

er zijn afzonderlijke inzamelingssystemen voor gebruikte batterijen en accu's.

Gooi batterijen en batterijen op de juiste manier weg door ze in te leveren bij het afvalinzamelings-/recyclingcentrum in uw gemeente.

Richtlijn voor radioapparatuur

Ninebot (Changzhou) Tech Co., Ltd, verklaart hierbij dat het in dit deel genoemde product voldoet aan de essentiele vereisten en andere relevante bepalingen van de richtijn voor radioapparatuur 2014/53/EU.

Richtlijn inzake de beperking van het gebruik van bepaalde gevaarlijke stoffen (RoHS)

Ninebot (Changzhou) Tech Co. Ltd. verklaart hierbij dat het hele product inclusief onderdelen (kabels, seneren, enzowoort) voldoet aan de vereisten van RoHS-richtlijn 2011/65/EU en de gewijzigde door de commissie opgelegde richtlijn (EU) 2015/863 van de Commissie betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur ("RoHS-herschikking" of "RoHS 2.0"). Machinerichtlijn

Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het in dit deel gencemde product voldoet aan de essentiële verelsten en andere relevante bepalingen van de machinerichtlijn 2006/42/EG.

Erkend vertegenwoordiger voor de EU:

Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het productmodel: 051405E, 051405D voldoet aan de essentiële eisen en andere relevante bepalingen van de Richtlijn voor radioapparatuur 2014/53/EU.

de machinerichtlijn 2006/42/EG, en de RoHS-richtlijn 2011/65/EU en de door de commissie opgelegde richtlijn (EU) 2015/863 van de Commissie.

De conformiteitsverklaring kan worden geraadpleegd op het volgende adres:

https://eu-en.segway.com/instruction-manuals

Bluetooth	Frequentieband(en)	2.4000-2.4835 GHz
	Max. RF vermogen	+20 mW

Het gebruik van de Works with Apple badge betekent dat een product is ontworpen om specifiek te werken met de technologie die in de badge wordt geldïntificeerd en dat het door de productfabrikant is gecertificeerd om te voldoen aan de Apple Find My-netwerkproductspecificaties en -verleisten. Apple is niet verantwoordelijk voor de werking van dit apparaat of het gebruik van dit product of de naleving van veiligheids- en regelgevingsnormen.

4 Handelsmerk

Ninebot is het handelsmerk van Ninebot (Beijing) Tech Co., Ltd; Segway. Powered by Segway en Rider Design zijn handelsmerken van Segway Inc., App Store, Apple logo, Apple, Apple Find My, AppleWatch, Find My, iPhone, iPad, iPadOS, Mac, macOS en watchOS zijn handelsmerken van Apple Inc. IOS is een handelsmerk van Cisco en wordt onder licentie gebruikt. Google Play en het Google Play-logo zijn handelsmerken van Google LLC. Het Bluetooth®-woordmerk en de Bluetooth®-logo's zijn gedeponseerde handelsmerken van Bluetooth SIG. Inc. en elk gebruik van deze merken door de fabrikant gebeurt onder licente. Andere handelsmerken en handelsnamen zijn eigendorm van hun respectieve eigenaars.

We hebben geprobeerd om beschrijvingen en instructies op te nomen voor alle functies van de KickScooter op het moment van afrukken. Door voortdurende verbetering van producteigerschappen en veranderingen in het ontwerp, kan uw KickScooter echter licht afvijken van deze die in dit document wordt weergegeven. Scan de QR code of ga naar de Apple App Store (iOS) of de Google Play Store (Android) om de app te downloaden en te installeren en lees vervolgens de nieuwe versie van de producthandeliding.

Houd er rekening mee dat er meerdere Segway- en Ninebot-modellen zijn met verschillende functies, en dat sommige van de hierin genoemde functies mogelijk niet van toepassing zijn op uw KickScooter. De fabrikant behoudt zich het recht voor om het ontwerp en die functionaliteit van het KickScooter-product en de documentatie zonder voorafgaande kennisgeving te wijzigen:

© 2023 Ninebot (Beijing) Tech Co., Ltd. Alle rechten voorbehouden.

(× De Segway-Ninebot-app kan KickScooter ondersteunen met ingebouwde Bluetooth)

⑤ Vaak voorkomende fouten

	Mogelijke oortzaken en oplossingfoutcode
10	Communicatie met dashboard is niet normaal, controleer het dashboard of de bijbehorende kabels.
11	Fase A van bemonstering motorstroom is niet normaal, inspecteer de regelaar.
12	Fase B van bemonstering motorstroom is niet normaal, inspecteer de regelaar.
13	Fase C van bemonstering motorstroom is niet normaal, inspecteer de regelaar.
14	Fout Hall-sensor gaspedaal, controleer gaspedaal, dashboard en bijbehorende kabels.
15	Fout Hall-sensor rem, controleer remhendel, dashboard en bijbehorende kabels.
18	De Hall-sensor van de motor is abnormaal, controleer de regelaar.
21	Communicatiefout batterij, controleer de regelaar.
23	De accu is het standaard serienummer, neem contact op met de dienst na verkoop.
35	Fout serienummer van de scooler, neem contact op met de dienst na verkoop.
39	Sensor accutemperatuur is niet normaal, zorg ervoor dat de temperatuur tussen 10^ - 50^ ( 14^ 122^ ) is of neem contact op met de dienst na verkoop.
42	Motor niet gekalibreerd, neem contact op met de dienst na verkoop.
45	Het circuit van de motorbusstroomversterker is abnormaal. Neem contact op met de dienst na verkoop.
50	Motorfaseverlies, controleer de regelaar.
51	Te hoge spanning regelaar, controleer af de voertulglader wordt gebruikt of dat het voertulig opnieuw wordt gestart.
52	De motor slaat af, controleer of deze overbelast is.
53	Te hoge stroom regelaar, controleer of deze overbelast is.
54	Te hoge stroom regelaar niveau II, controleer of de regelaar overbelast is.

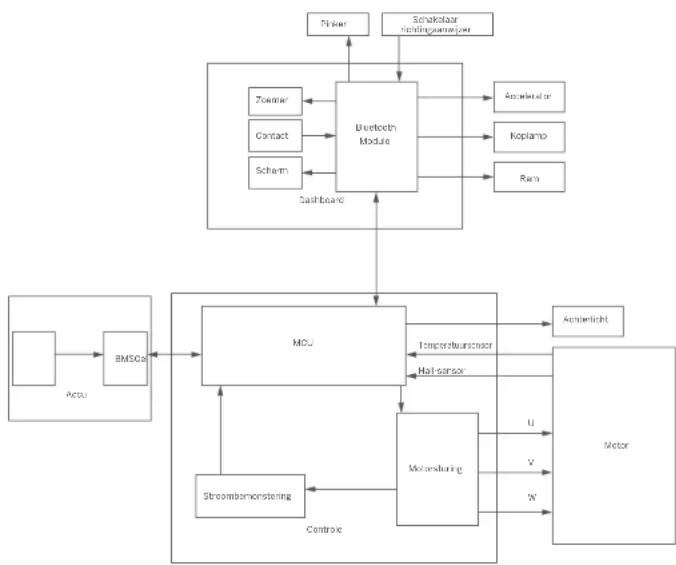

⑥ Bedradingsschema

⑦ Aanbevolen onderhoudsschema

Om veilig rijden te garanderen, zijn dagelijkse zorg en regelmatig onderhoud essentieel. U, de eigenaar, hebt controle over weet hoe vaak u uw scooter gebruikt, hoe hard u hem gebruikt en waar u hem gebruikt. Het is de verantwoordelijke van de eigenaar om regelmatig controles uit te voeren en uw scooter naar een erkend servicecentrum te brengen voor inspectie en onderhoud. Raadpleeg het onderhoudsschema hieronder.

Opmerking: Dit onderhoudsschema brengt servicekosten in rekening.

Item Onderdeel		Onderhoudsmethode	Eko 3 maanden	Eko 6 maanden of elke 500 km (310 milj)	Na 2 jaar of aan totals kilometerd over 3000 km (3107 milj)
Onderhoud hoofdrame	Onderdelen hoofdrame	Gebruik een zachte, natte doek om het hoofdrame schoon le vegen.	√	√	√
	Bandanspenning	Pomp de banden op tot 50-55 psi.		√	√
	Schroeven op de bovenkant van de stang	Draai de zes schroeven vast diamat het stuur an de stuurpen zijn bevestigd. Het voorgesleidde koppel is 5,5=0,3 Nm.	√	√	√
		Draai de schroeven op het gespodaal aan. Het voorgesleidde koppel is 2,5=0,1 Nm.		√	√
		Draai de schroeven aan de remmendals vast. Het voorgesleidde koppel is 54,0,1 Nm.		√	√
		Draai de schroeven aan de bovenkant van de stang vast. Het voorgesleidde koppel is 1,74,0,1 Nm.
Inspectiefunctie	Naalmotor	Om te apeleraren en af te remmen, controeert u of de naafmotor is vestgelopen of abnormale geluiden maakt.		√	√
	Onderhoud van het achterwiel	Controler of het achterwiel vastloopt of wankelt, of de as uit balans is.		√	√
	Tronnelrem	1) Draai aan het achterwiel, het drasil normaal.Het achterwiel mag niet vastzition of abnormale geluiden maken.Opmerking: Licht geluid heeft gaan invloed op de rijvelligheid.Maat als de tronnelrem horte geluiden maakt vanmeer u renit, neem dan contact op met de klantondienst voor ondersteuning.2) Knijp in de remhendel, het achterwiel slopt met bewegen.		√	√

Item Onderdoe		Onderheudsmethode	Elke 3 maarden	Elke 6 maarden of elke 500 km (310 miji)	Na 2 jaar of een totale kilometerstand > 5000 km (3107 miji)
Inspectiefundie	Omgovingslicht	Contralbaar het omgovingslicht en kijk of het normaal brandt.		√	√
	Kaplamp Controloar de kaplamp aan kijk of deze holder brandt.			√	√
	Richungsanwijzers	Zel de schakelaar van dichillingaanwijzers respectievelijk naar links/rechts, controleer of de richilingaanwijzers aan de linker-/rechterkant normaal knipporen.		√	√
	Dashboard Schakel de scooter in, het dashboard werkli naar behoren.			√	√
	Gaspedaal	Houd het gaspedaal ingodrukt en laat het verwigens los en controler op acceleratie en vertraging.		√	√
	Fouldelectie	Na net verbinden met de Segway-Ninelslot-app:1) Werk de firmware bij naar de neuwste versie.2) Controler of de melding van de bijbehorende foutcode en mogelijkse ozzaken voorgegeven zal worden wannar de scoatar een tout detectiert.		√	√
	Borg met opladen	Laad de scooter op:1) Controler of het huidige accuvermogen op het dashboard wordt voorgegeven.2) Controler de LED indicator op de acculader. Opladen: nood. Volledig oogeladen: groen.		√	√
	Knappen	Druk of schakel de knop 3 keer in zonder storing.		√	√
	Stuurinrichting	Test met bachon naar links en naar rechts (de stuurhoek is 60°).Goan voorstand of vertraging bij het driesaan.		√	√
Belangrijke onderdelen	Accu onchid	De accu moet worden vervangen wanneer deze 500 keer is oogeladen en onladien of wanneer de totale kilometersstand meer dan 15.000 km (5320 miji) is.Opmerking: Het wordt aanbovallen om commaal per 60 dagen op te laden voor langdurige opstag.			√
	Regelaar	Het is vereist dat originde Segway-Nirebot onderdelen worden gebruikt voor reparaties en vervangingen.
	Nasfmotor

NL

Item Onderdeel		Ondertroudsmethode	Elke 3mazenden	Elke 6mazenden ofelke 500 km(310 milj)	Na 2 parof aan totalskilometerstand> 3000 km(3107 milj)
Functioneleonderdalen	Montlageachterwiel	Hat is veroist dat originale Sogway Ninebat onderdalen wordengetzuikt voor reparathes en vervangingen.			√
	Gas-enremhendels
	Montlagevoorwork
	Vouwimechanisme
	MontlageUrommellem
	Dashboard
