MANUAL DE USUARIO E5111 Emos

Ceas reglat prin radio (DCF77)

ES | Estación meteorológica inalámbrica

Especificaciones:

reloj radiodirigido por DCF

temperatura interior: de -10 °C a +50 °C

temperatura exterior: de -40 °C a +70 °C

intervalo de la temperatura: 0,1 °C

precisión de la medición de la temperatura: ±1 °C

humedad interior: de 1 % a 99 % HR

humedad exterior de 20 % a 95 % HR

intervalo de la humedad: 1 % HR

precisión de medición de la humedad: ±2 % HR entre 20 % y 80 %, ±4 % HR para los otros rangos

rango de medición de la presión barométrica: de 300 hPa a 1 200 hPa

sensor inalámbrico: frecuencia de transmisión 433 MHz, 10 mW PRA máx.

alcance de la señal de radio: hasta 50 m en espacio abierto

número de sensores por conectar: máx. 3

alimentación:

estación principal: pilas 3× 1,5 V AAA (no incluidas)

adaptador: AC 230 V/DC 5V, 600 mA (incluido en el paquete)

sensor: 2 pilas de 1,5 V AAA (no incluidas)

Descripción de la estación meteorológica

Pantalla frontal - iconos (ver Fig. 1)

1 - punto de rocío

3 - número de canal del sensor exterior

2 - indicador de hongo

4 - comunicación inalámbrica con el sensor

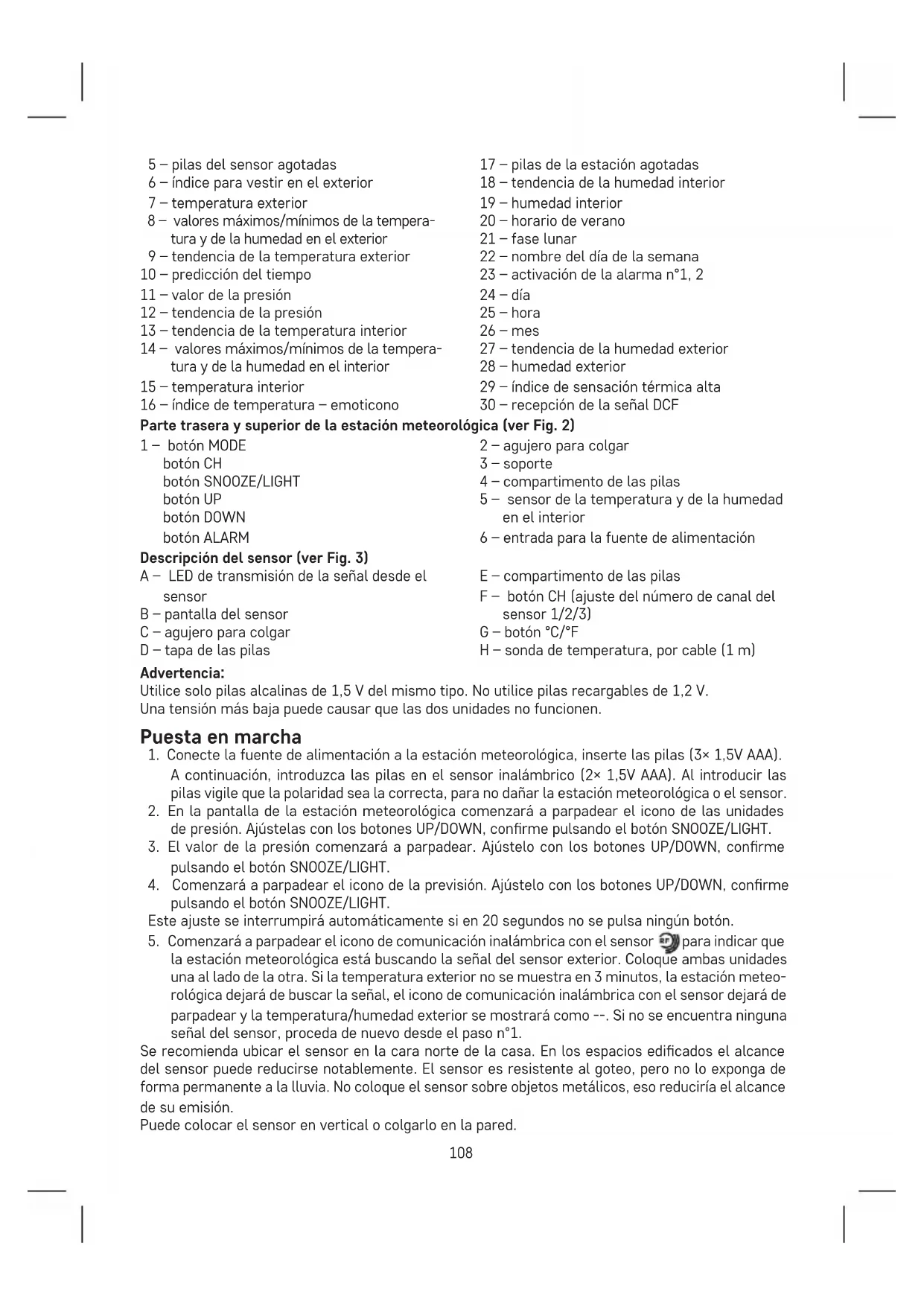

5 - pilas del sensor agotadas

6 - índice para vestir en el exterior

7 - temperatura exterior

8 - valores máximos/mínimos de la temperatura y de la humedad en el exterior

9 - tendencia de la temperatura exterior

10 - predicción del tiempo

11 - valor de la presión

12 - tendencia de la presión

13 - tendencia de la temperatura interior

14 - valores máximos/mínimos de la temperatura y de la humedad en el interior

15 - temperatura interior

16 - índice de temperatura - emoticono

17 – pilas de la estación agotadas

18 - tendencia de la humedad interior

19 – humedad interior

20 - horario de verano

21 - fase lunar

22 - nombre del día de la semana

23 - activación de la alarma n°1, 2

24 - día

25 - hora

26 - mes

27 - tendencia de la humedad exterior

28 - humedad exterior

29 – índice de sensación térmica alta

30 - recepción de la señal DCF

Parte trasera y superior de la estación meteorológica (ver Fig. 2)

1 - botón MODE

botón CH

botón SNOOZE/LIGHT

botón UP

botón DOWN

botón ALARM

2 - agujero para colgar

3 - soporte

4 - compartimento de las pilas

5 - sensor de la temperatura y de la humedad en el interior

6 - entrada para la fuente de alimentación

A – LED de transmisión de la señal desde el sensor

B – pantalla del sensor

C – agujero para colgar

D - tapa de las pilas

E – compartimento de las pilas

F – botón CH (ajuste del número de canal del sensor 1/2/3)

G - botón °C/°F

H - sonda de temperatura, por cable (1 m)

Advertencia:

Utilice solo pilas alcalinas de 1,5 V del mismo tipo. No utilice pilas recargables de 1,2 V.

Una tensión más baja puede causar que las dos unidades no funcionen.

Puesta en marcha

1. Conecte la fuente de alimentación a la estación meteorológica, inserte las pilas (3× 1,5V AAA). A continuación, introduzca las pilas en el sensor inalámbrico (2× 1,5V AAA). Al introducir las pilas vigile que la polaridad sea la correcta, para no dañar la estación meteorológica o el sensor.

2. En la pantalla de la estación meteorológica comenzará a parpadear el icono de las unidades de presión. Ajústelas con los botones UP/DOWN, confirme pulsando el botón SNOOZE/LIGHT.

3. El valor de la presión comenzará a parpadear. Ajústelo con los botones UP/DOWN, confirme pulsando el botón SNOOZE/LIGHT.

4. Comenzará a parpadear el icono de la previsión. Ajústelo con los botones UP/DOWN, confirme pulsando el botón SNOOZE/LIGHT.

Este ajuste se interrumpirá automáticamente si en 20 segundos no se pulsa ningún botón.

1. Comenzará a parpadear el icono de comunicación inalámbrica con el sensor para indicar que la estación meteorológica está buscando la señal del sensor exterior. Coloque ambas unidades una al lado de la otra. Si la temperatura exterior no se muestra en 3 minutos, la estación meteorológica dejará de buscar la señal, el icono de comunicación inalámbrica con el sensor dejará de parpadear y la temperatura/humedad exterior se mostrará como --. Si no se encuentra ninguna señal del sensor, proceda de nuevo desde el paso n°1.

Se recomienda ubicar el sensor en la cara norte de la casa. En los espacios edificados el alcance del sensor puede reducirse notablemente. El sensor es resistente al goteo, pero no lo exponga de forma permanente a la lluvia. No coloque el sensor sobre objetos metálicos, eso reduciría el alcance de su emisión.

Puede colocar el sensor en vertical o colgarlo en la pared.

Hay 2 opciones para colocar el sensor de sonda de cable:

1. El sensor se coloca en la habitación, la sonda de cable se conduce al exterior a través de un hueco en la ventana. En este caso, el sensor mide la temperatura exterior y la humedad interior.
2. Tanto el sensor como la sonda de cable se encuentran en el exterior. En este caso, el sensor mide tanto la temperatura como la humedad del exterior.

Si en el campo n°5 de la pantalla de la estación meteorológica aparece el icono de batería baja sustituya las pilas del sensor.

Si en el campo n°17 de la pantalla de la estación meteorológica aparece el icono de batería baja sustituya las pilas de la estación.

Nota: Después de introducir las pilas en las unidades, la estación puede tardar hasta 30 minutos hasta mostrar correctamente todos los datos medidos y cargar el tiempo DCF.

RESET de la estación meteorológica

Si la estación meteorológica muestra lecturas incorrectas o si no responde a las pulsaciones de los botones, retire las pilas y desconecte la fuente de alimentación y vuelva a colocar las pilas y a conectar la fuente de alimentación de nuevo. Se borrarán todos los datos y la estación meteorológica se volverá a configurar.

Puede reiniciar el sensor de la misma manera.

Cambiar el canal del sensor y conectar otros sensores

La estación puede emparejarse con hasta 3 sensores inalámbricos.

1. Mantenga pulsado el botón CH de la estación, comenzará a parpadear el icono
2. Separe la tapa del compartimento de las pilas en la parte posterior del sensor e introduzca las pilas alcalinas (2× 1,5V AAA).
3. Ajuste el número de canal del sensor deseado (1, 2, 3) pulsando repetidamente el botón CH. El número de canal aparecerá en la pantalla del sensor a la izquierda del valor de la humedad. En 3 minutos, la estación meteorológica cargará los datos del sensor. Si no se llega a encontrar la señal del sensor, repita todo el procedimiento de nuevo.

Pulse repetidamente el botón CH para seleccionar el canal del sensor deseado: 1, 2 o 3.

Este número será el que se mostrará en la pantalla de la estación en el campo n°3.

Ajuste de la visualización de los datos de varios sensores

Pulse repetidamente el botón CH de la estación meteorológica para visualizar uno por uno los datos de todos los sensores conectados.

Reloj radiodirigido (DCF77)

Tras registrar el sensor inalámbrico, la estación meteorológica empezará a buscar automáticamente la señal DCF77 (en adelante solo DCF) durante 7 minutos, el icono aparpadeará según la intensidad de la señal DCF.

Durante la búsqueda no se actualizará ningún otro valor en la pantalla y los botones no funcionarán, excepto SNOOZE/LIGHT.

Pulse el botón DOWN durante 3 segundos para detener la búsqueda de la señal DCF.

Señal encontrada: el icono deja de parpadear y se muestran la hora y la fecha actuales con el icono 📤. Señal no encontrada: El icono DCF no se mostrará.

Para volver a buscar la señal DCF durante 7 minutos, pulse el botón DOWN durante 3 segundos. Para cancelar la búsqueda de la señal DCF, vuelva a mantener pulsado el botón DOWN durante 3 segundos. La señal DCF se irá sincronizando de manera continuada cada día, entre la 1:00 y las 5:00 de la madrugada.

En la época del horario de verano se mostrará bajo el valor de la hora el icono AUTO DST. En condiciones normales (a una distancia segura del origen de interferencias, como p.ej. televisores, monitores de ordenadores) el aparato tarda varios minutos en captar la señal.

En caso de que la estación meteorológica no consiga captar la señal, siga los siguientes pasos:

1. Traslade la estación meteorológica a otro sitio y vuelva a intentar captar la señal DCF.

2. Revise la distancia entre el reloj y las posibles fuentes de interferencias (monitores de ordenadores o televisores). Para captar la señal, esa distancia debería ser de al menos 1,5 hasta 2 metros.

3. Durante la captación de la señal no ponga la estación meteorológica cerca de puertas metálicas, marcos de ventanas u otras construcciones u objetos metálicos (lavadoras, secadoras, neveras, etc.).

4. En los espacios con estructuras de hormigón armado (sótanos, edificios de pisos etc.) la recepción de la señal DCF puede ser más débil, según las condiciones. En casos extremos ubique la estación meteorológica cerca de la ventana orientada hacia la emisora.

En la recepción de la señal de radio DCF influyen los siguientes factores:

• paredes y aislamiento gruesos, espacios subterráneos y sótanos,
• condiciones geográficas inadecuadas (difícilmente previsibles),
• perturbaciones atmosféricas, tormentas, electrodomésticos sin supresión de interferencias, televisores y ordenadores situados cerca del receptor de señales de radio DCF.

Si la emisora no puede localizar la señal DCF, la hora y la fecha deben ajustarse manualmente. Nota: si la estación capta la señal dcf, pero la hora actual no es correcta, por ejemplo, está adelantada o atrasada ±1 hora, siempre hay que ajustar la hora correcta para el país donde se utilice la estación, ver ajuste manual. Se mostrará la hora actual con el desfase horario establecido.

Ajuste manual de la hora y de la fecha, formato de hora 12/24 h, unidades de temperatura °C/°F

1. Pulse el botón MODE durante 3 segundos.
2. Utilice los botones UP o DOWN para ajustar los siguientes parámetros: año – mes – día – formato de visualización de la fecha – idioma del calendario (GER, FRE, ITA, DUT, SPA, DAN, ENG) – formato de la hora 12/24h – desfase horario – hora – minuto – unidades de temperatura °C/°F.

Ajuste de la alarma

La estación meteorológica permite establecer 2 horas de alarma independientes.

Pulse repetidamente el botón ALARM para mostrar la hora de la alarma n°1 (A1) o n°2 (A2).

Luego pulse de manera prolongada el botón ALARM, así parpadeará el ajuste de la hora.

Ajuste los valores de la hora pulsando repetidamente los botones UP o DOWN, pulse de nuevo el botón ALARM para desplazarse por el menú.

De este modo podrá ajustar la hora de ambas alarmas.

Para activar/desactivar la alarma n°1, pulse 1 vez el botón ALARM para mostrar la hora de la alarma n°1 (A1). Pulse el botón UP o DOWN y se mostrará el icono 🔒

Para desactivar, pulse de nuevo el botón UP o DOWN y el icono no se mostrará.

Para activar/desactivar la alarma n°2, pulse 2 vez el botón ALARM para mostrar la hora de la alarma n°2 (A2). Aparecerá el icono 🔒

Para desactivar, pulse de nuevo el botón UP o DOWN y el icono no se mostrará.

La alarma entonces sonará a la hora establecida.

Función de alarma repetida (SNOOZE)

Pulsando el botón SNOOZE/LIGHT ubicado en la parte superior de la estación meteorológica aplazará la alarma 5 minutos.

Pulse este botón en cuanto empiece a sonar la alarma. Estarán parpadeando el icono de la alarma y ZZ. Para cancelar la función SNOOZE, pulse cualquier otro botón, excepto el de SNOOZE/ LIGH, y el icono dejará de parpadear y quedará visible.

La alarma volverá a activarse al día siguiente.

Si mientras suena la alarma no pulsa ningún botón, ésta se detendrá automáticamente una vez transcurridos 2 minutos.

La alarma sonará al día siguiente.

Retroiluminación de la pantalla de la estación

Con la alimentación desde el adaptador:

El ajuste automático es el de la retroiluminación permanente.

Pulsando repetidamente el botón SNOOZE/LIGHT se pueden ajustar 3 niveles de la retroiluminación permanente (nivel máximo, nivel bajo, apagado).

Con la alimentación exclusiva desde las 3 pilas AAA de 1,5 V:

La retroiluminación de la pantalla está apagada, al pulsar el botón SNOOZE/LIGHT la pantalla se ilumina por 10 segundos y después se apaga. ¡Con la alimentación exclusiva desde las pilas no se puede activar la retroiluminación permanente de la pantalla!

Nota: Las pilas introducidas sirven para guardar los datos de las mediciones/ajustes.

Si no se introducen pilas y se desconecta la fuente de alimentación, todos los datos se borrarán.

Visualización de las lecturas máximas y mínimas de temperatura y humedad

Pulsando repetidamente el botón UP se mostrarán una tras otra las lecturas de temperatura y de humedad máximas (icono MAX) y mínimas (icono MIN). Para borrar la memoria de los valores medidos de manera manual, mantenga pulsado el botón UP. La memoria se borrará automáticamente cada día a las 00:00.

Presión atmosférica

La estación muestra el valor de la presión atmosférica en hPa/inHg en el campo n°11. El traslado de la estación meteorológica a otro sitio influirá en los valores medidos. Las mediciones se estabilizarán durante las 12 horas posteriores a la inserción de las pilas o al traslado de la estación.

Ajuste de los iconos de unidades de presión/valor de la presión/icono de la previsión meteorológica

1. Mantenga pulsado el botón SNOOZE/LIGHT.

Ajuste las unidades de presión (hPa, inHg) con los botones UP/DOWN.

Confirme pulsando el botón SNOOZE/LIGHT.

1. A continuación, puede utilizar los botones UP/DOWN para ajustar el valor de la presión.

Esto sirve para afinar el cálculo de la presión.

Podrá encontrar el valor de la presión de su localidad buscando en internet, por ejemplo.

Confirme el valor pulsando el botón SNOOZE/LIGHT.

1. El icono de la previsión meteorológica comenzará a parpadear.

Ajuste el icono según la situación meteorológica actual con los botones UP/DOWN.

Esto sirve para afinar el cálculo de la previsión meteorológica.

Confirme pulsando el botón SNOOZE/LIGHT.

Indicación de hongo/punto de rocío/sensación térmica

1. Pulse el botón DOWN.

Aparecerá el indicador de posibilidad de aparición de hongo en el interior (MOLD):

0 - sin posibilidad de aparición

LOW - baja probabilidad

MED – media probabilidad

HI - alta probabilidad

1. Pulse 2 veces el botón DOWN.

Aparecerá el indicador de posibilidad de aparición de hongo en el exterior (MOLD):

0 - sin posibilidad de aparición

LOW - baja probabilidad

MED – media probabilidad

HI - alta probabilidad

1. Pulse 3 veces el botón DOWN.

Se mostrará el valor del punto de rocío exterior (DEW).

El punto de rocío es la temperatura a la que el aire se satura de vapor de agua y éste comienza a condensar en forma de gotas de agua.

1. Pulse 4 veces el botón DOWN.

Se mostrará el valor de la sensación térmica exterior (HEAT).

El valor se mostrará con la temperatura exterior superior a 28 °C.

Índice para vestir en el exterior

El icono de la ropa recomendada cambia en función de la temperatura exterior.

Se muestra en el campo n°6.

Se muestra por separado para cada sensor conectado.

	COLDfrío	COMFORTconfort	HOTcalor
Temperatura exterior	<18 °C de 18 °Ca 28 °C >28 °C

Índice de temperatura – emoticono

El índice de temperatura es un indicador que combina la temperatura del aire interior con la humedad relativa y determina la temperatura aparente, es decir, aquella que realmente sentimos.

Normalmente, el cuerpo se enfría a través del sudor. El sudor es básicamente agua que, al evaporarse, extrae el calor del cuerpo. Si la humedad relativa es alta, la tasa de evaporación del agua es baja y se elimin a menos cantidad de calor del cuerpo.

Como consecuencia, el cuerpo retiene más calor que en un ambiente seco.

	Ambiente seco (2406)	Ambiente confortable (4866)	Ambiente húmedo (C446)
Humedad <40 %	40% – 70% >70%

Tendencia de la temperatura/humedad/presión (clima)

El icono de la tendencia de la temperatura y la humedad exterior se muestra en los campos n°8 y 17. El icono de la tendencia de la temperatura y la humedad interior se muestra en los campos n°24 y 22. El icono de la tendencia de la presión se muestra en el campo n°7.

Indicador de la tendencia de la temperatura y humedad
	descendiente estable ascendiente

Fase lunar

El icono de la fase lunar se visualiza en el campo n°21.

1 2 3 4 5 6
12 11 10 9 8 7

1 - luna nueva

2 - cuarto creciente

3 - cuarto creciente

4 - primer cuarto

5 - luna gibosa creciente

6 - luna gibosa creciente

7 - luna llena

8 - luna gibosa menguante

9 – luna gibosa menguante

10 - último cuarto

11 - cuarto menguante

12 - cuarto menguante

Predicción del tiempo

La estación predice el tiempo para las próximas 12–24 horas y una distancia de 15–20 km a su alrededor, basándose en el cambio de la presión atmosférica.

La precisión de la predicción del tiempo es aproximadamente del 70 %. Puesto que la predicción no siempre es segura al 100 %, ni el fabricante ni el distribuidor responderán por ningún daño causado por una predicción del tiempo imprecisa. Tras el primer ajuste o al reiniciar, la estación meteorológica tarda aproximadamente 12 horas hasta que la estación empiece a predecir correctamente. La estación meteorológica muestra 7 iconos de previsión meteorológica.

Nota: El icono que se muestra actualmente indica la previsión para las próximas 12–24 horas. No tiene por qué corresponder a las condiciones meteorológicas actuales.

1 2 3 4 5	6

1 - Despejado
2 - Intervalos nubosos
3 - Cielo cubierto
4 - Lluvia/Nieve (cuando la temperatura exterior es inferior a -1 °C).

5 - Lluvia/Nieve intensa (cuando la temperatura exterior es inferior a -1 °C).
6 - Tormenta/Tormenta de nieve (cuando la temperatura exterior es inferior a -1 °C).

Instrucciones y advertencias de seguridad

Antes de utilizar el dispositivo lea el manual de instrucciones.

Siga las instrucciones de seguridad indicadas en este manual.

El producto está diseñado para que su vida útil sea larga y fiable, si se utiliza de una manera adecuada.

• Antes de empezar a trabajar con el producto, lea atentamente el manual de uso.
• No exponga el producto a la radiación solar directa, frío y humedad extremos y cambios bruscos de temperatura.
• No instale el producto en lugares propensos a vibraciones e impactos – podría dañarlo.

- No exponga el producto a una presión excesiva, impactos, polvo, temperaturas elevadas o humedad – podrían causar un fallo de funcionamiento del producto, disminuir su resistencia energética, dañar las pilas y deformar las piezas de plástico.

- No exponga el producto a la lluvia ni humedad, si no está diseñado para el uso exterior.

- No coloque encima del producto fuentes de fuego abierto, como por ejemplo velas encendidas etc.

- No coloque el producto en lugares que no estén suficientemente ventilados.

- No introduzca objetos en los agujeros de ventilación del producto.

- No interfiera en los circuitos eléctricos interiores – podría dañarlos y eso automáticamente anularía la validez de la garantía.

- Para limpiar el aparato, utilice un paño suave ligeramente humedecido. No use disolventes ni detergentes – podrían rascar las piezas de plástico y alterar los circuitos eléctricos.

- No sumerja el producto en agua u otros líquidos y no lo exponga a agua goteando o salpicando.

- Si el producto está dañado o defectuoso, no realice ninguna reparación usted mismo. Entréguelo al distribuidor donde lo compró, para que lo repare.

- Este producto no está destinado para que lo utilicen personas (niños incluidos) cuya capacidad física, sensorial o mental o su experiencia o conocimientos no sean suficientes para utilizar el aparato de forma segura, si no lo hacen bajo supervisión o si una persona responsable de su seguridad no les haya dado instrucciones sobre el uso adecuado del aparato.

No las elimine con la basura doméstica. Utilice puntos de recolección especiales para los residuos clasificados. Póngase en contacto con las autoridades locales para obtener información sobre los puntos de recogida. Si los dispositivos electrónicos se eliminan en un vertedero,

las sustancias peligrosas pueden llegar a las aguas subterráneas y, por consiguiente, a los alimentos en la cadena, donde podría afectar a la salud humana.

Por la presente, EMOS spol. s r. o. declara que el equipo de radio tipo E5111 cumple con la Directiva 2014/53/EU. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: http://www.emos.eu/download.

NL | Draadloos weerstation

Specificatie:
