MANUAL DE UTILIZARE E5111 Emos

RO|MD | Stație meteorologică fără fir

Specificații:

ceas reglat prin semnal radio DCF

temperatura interioară: -10 °C la +50 °C

temperatura exterioară: -40 °C la +70 °C

rezoluția temperaturii: 0,1 °C

precizia măsurării temperaturii: ±1 °C

umiditatea interioară: 1 % la 99 % UR

umiditatea exterioară: 20 % la 95 % UR

rezoluția umidității: 1 % UR

precizia măsurării umidității: ±2 % UR în gama 20 % la 80 %, ±4 % UR celelalte game

gama de măsurare a presiunii bar.: 300 hPa la 1 200 hPa

senzorul fără fir: frecvența de transmisie 433 MHz, 10 mW e.r.p. max.

raza de actiune a semnalului radio: până la 50 m în teren deschis

număr senzori de conectat: max. 3

alimentarea:

statia de bază: baterii 3× 1,5 V AAA (nu sunt incluse)

adaptor AC 230 V/DC 5 V, 600 mA (inclus în pachet)

senzor: baterii 2× 1,5 V AAA (nu sunt incluse)

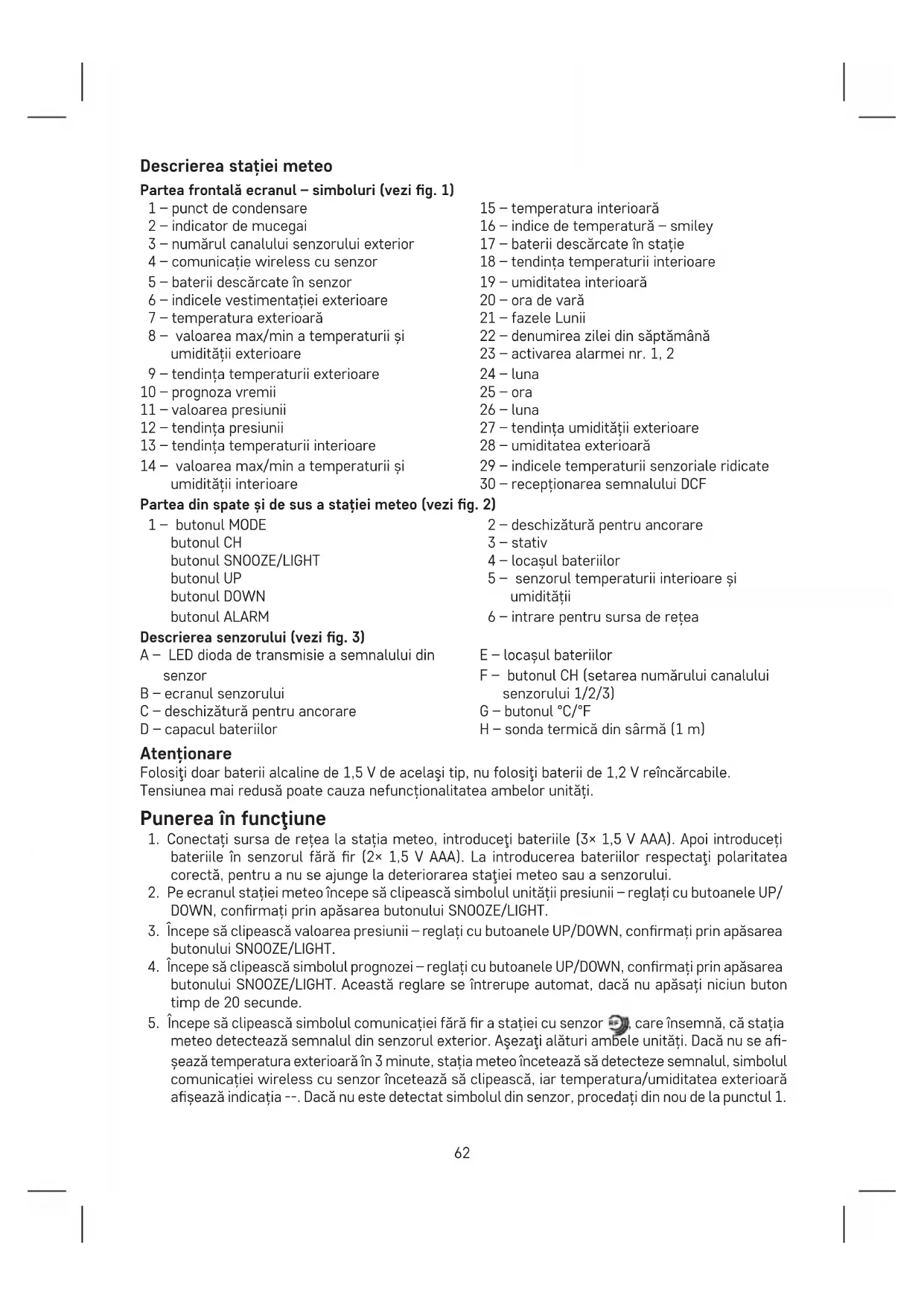

Descrierea statiei meteo

Partea frontală ecranul – simboluri (vezi fig. 1)

1 – punct de condensare	15 – temperatura interioară
2 – indicator de mucegai	16 – indice de temperatură – smiley
3 – numărul canalului senzorului exterior	17 – baterii descărcate în stație
4 – comunicație wireless cu senzor	18 – tendința temperaturii interioare
5 – baterii descărcate în senzor	19 – umiditatea interioară
6 – indicele vestimentației exterioare	20 – ora de vară
7 – temperatura exterioroară	21 – fazele Lunii
8 – valoarea max/min a temperaturii și umidității exterioare	22 – denumirea zilei din săptămână
	23 – activarea alarmei nr. 1, 2
9 – tendința temperaturii exterioare	24 – luna
10 – prognoza vremii	25 – ora
11 – valoarea presiunii	26 – luna
12 – tendința presiunii	27 – tendința umidității exterioare
13 – tendința temperaturii interioroare	28 – umiditatea exterioroară
14 – valoarea max/min a temperaturii și umidității interioroare	29 – indicele temperaturii senzoriale ridicate
	30 – recepționarea semnalului DCF

Partea din spate și de sus a stației meteo (vezi fig. 2)

1 – butonul MODE	2 – deschizătură pentru ancorare
butonul CH	3 – stativ
butonul SNOOZE/LIGHT	4 – locașul bateriilor
butonul UP	5 – senzorul temperaturii interioare și umidității
butonul DOWN
butonul ALARM	6 – intrare pentru sursa de rețea

Descrierea senzorului (vezi fig. 3)

A – LED dioda de transmisie a semnalului din senzor	E – locașul bateriilor
B – ecranul senzorului	F – butonul CH (setarea numărului canalului senzorului 1/2/3)
C – deschizătură pentru ancorare	G – butonul °C/°F
D – capacul bateriilor	H – sonda termică din sărmă (1 m)

Atentionare

Folosiți doar baterii alcaline de 1,5 V de același tip, nu folosiți baterii de 1,2 V reîncărcabile.

Tensiunea mai redusă poate cauza nefunctionalitatea ambelor unități.

Punerea în funcțiune

1. Conectați sursa de rețea la stația meteo, introduceți bateriile (3× 1,5 V AAA). Apoi introduceți bateriile în senzorul fără fir (2× 1,5 V AAA). La introducerea bateriilor respectați polaritatea corectă, pentru a nu se ajunge la deteriorarea stației meteo sau a senzorului.
2. Pe ecranul stației meteo începe să clipească simbolul unității presiunii – reglați cu butoanele UP/DOWN, confirmați prin apăsarea butonului SNOOZE/LIGHT.
3. Începe să clipească valoarea presiunii – reglați cu butoanele UP/DOWN, confirmați prin apăsarea butonului SNOOZE/LIGHT.
4. Începe să clipească simbolul prognozei – reglați cu butoanele UP/DOWN, confirmați prin apăsarea butonului SNOOZE/LIGHT. Această reglare se întrerupe automat, dacă nu apăsați niciun buton timp de 20 secunde.
5. Începe să clipească simbolul comunicației fără fir a stației cu senzor RFII, care însemnă, că stația meteo detectează semnalul din senzorul exterior. Așezați alături ambele unități. Dacă nu se afișează temperatura exterioară în 3 minute, stația meteo încetează să detecteze semnalul, simbolul comunicației wireless cu senzor încetează să clipească, iar temperatura/umiditatea exterioară afișează indicația --. Dacă nu este detectat simbolul din senzor, procedați din nou de la punctul 1.

Recomandăm amplasarea senzorului pe latura nordică a clădirii. În spațiile construite raza de acțiune a senzorului poate să scadă rapid. Senzorul este rezistent la picături de apă, nu-l expuneți însă îndelungat la ploaie. Nu așezați senzorul pe obiecte metalice, s-ar reduce raza lui de emisie.

Senzorul poate fi aşezat vertical ori ancorat pe perete.

La senzor cu sondă de sârmă sunt 2 posibilități de amplasare:

1. Senzor amplasat în încăpere, sonda de sărmă este trecută în afară prin deschizătura din fereastră. În acest caz senzorul măsoară temperatura exterioară și umiditatea interioară.
2. Senzorul cu sonda de sărmă este amplasat afară. În acest caz senzorul măsoară temperatura și umiditatea exteriorară.

Dacă pe ecranul stației meteo apare simbolul bateriei slabe în chenarul nr. 5, înlocuiti bateriile în senzor.

Dacă pe ecranul stației meteo apare simbolul bateriei slabe în chenarul nr. 17, înlocuiti bateriile în stație.

Mențiune: Poate să dureze până la 30 de minute de la introducerea bateriilor în unități, până când stația începe să afișeze corect toate datele măsurate și recepționează ora DCF.

RESETAREA statiei meteo

Dacă stația meteo va indica date incorecte ori nu va reacționa la apăsarea butoanelor, scoateți bateriile și deconectați sursa de rețea, apoi reintroduceți bateriile și conectați sursa. Are loc ștergerea tuturor datelor și efectuați din nou reglarea stației meteo.

În același mod puteți reseta senzorul.

Modificarea canalului senzorului și conectarea altor senzori

La stație se pot asocia până la 3 senzori fără fir.

1. Apăsați lung butonul CH pe stație, începe să clipească simbolul
2. Pe partea din spate a senzorului îndepărtați capacul locașului bateriilor și introduceti bateriile alcaline (2× 1,5 V AAA).
3. Setați numărul canalului senzorului solicitat (1, 2, 3) prin apăsarea repetată a butonului CH. Numărul canalului va fi afișat pe ecranul senzorului pe stânga, lângă indicația umidității. În 3 minute pe stația meteo intervine descărcarea datelor din senzor. Dacă nu este detectat semnalul din senzor, repetați procedeul de la capăt.

Prin apăsarea repetată a butonului CH selectați canalul solicitat al senzorului – 1, 2 sau 3.

Acest număr va fi afișat pe ecranul statiei în chenarul nr. 3.

Setarea afişării datelor din mai mulți senzori

Prin apăsarea repetată a butonului CH pe stația meteo, afișați succesiv datele din toți senzorii conectați.

După înregistrarea senzorului fără fir stația meteo începe să detecteze automat semnalul DCF77 (în continuare în text DCF) timp de 7 minute, clipește simbolul dependent de calitatea semnalului DCF.

În timpul detectării nu va fi actualizată nicio informație pe ecran și butoanele vor fi nefunctionale în afară de butonul SN00ZE/LIGHT.

Prin apăsare butonului DOWN timp de 3 secunde încheiați detectarea semnalului DCF.

Semnal detectat – simbolul încetează să clipească și se afișează ora și data actuală cu simbolul

Semnal nedetectat – simbolul DCF nu va fi afişat.

Pentru repetarea detectării semnalului DCF timp de 7 minute apăsați lung butonul DOWN timp de 3 secunde. Pentru întreruperea detectării semnalului DCF reapăsați lung butonul DOWN timp de 3 secunde. Semnalul DCF va fi sincronizat zilnic între orele 01:00 și 05:00 dimineata.

În timpul valabilității orei de vară va fi afişat sub indicația orei simbolul

AUTO

DST·

In condiții normale (la distanță îndestulătoare de surse de interferență, cum sunt de ex. televizoare, ecranele calculatoarelor) detectarea semnalului orar durează câteva minute.

În cazul în care stația meteo nu detectează acest semnal, procedați conform pașilor următori:

1. Mutati stația meteo în alt loc și încercați din nou să detectați semnalul DCF.

2. Controlați distanța stației meteo de la sursele de interferență, cum sunt ecranele calculatoarelor sau televizoare. La recepționarea acestui semnal ar trebui să fie de cel puțin 1,5 la 2 metri.

3. În timpul recepționării semnalului DCF nu așezați stația meteo în apropierea ușilor metalice, tocurilor de fereastră sau a altor contrucții ori obiecte metalice (mașini de spălat, uscătorii, frigidere etc.).

4. În spații construite din beton armat (pivnițe, blocuri etc.) recepția semnalului DCF este mai slabă, dependent de condiții. În cazuri extreme amplasați stația meteo în apropierea ferestre orientate spre emițător.

Receptionarea semnalului DCF este influențată de următorii factori:

• Pereți groși și izolație, spații din subsol și pivnite.
• Condiții geografice locale necorespunzătoare (dificil de evaluat în prealabil).
• Perturbații atmosferice, furtuni, consumatoare electrice neizolate, televizoare și calculatoare amplasate în apropierea radioreceptorului DCF.

Dacă stația nu poate detecta semnalul DCF, este necesară reglarea manuală a orei și datei.

Mențiune: În caz că stația detectează semnalul DCF, dar ora actuală afișată nu va fi corectă (de ex. deplasată cu ±1 oră), este întotdeauna necesară setarea fusului orar corect pentru țara în care este utilizată stația, vezi Reglarea manuală a orei. Ora actuală va fi afișată cu fusul orar setat.

Reglarea manuală a orei și datei, formatului orar 12/24 h, unitatea temperaturii °C/°F

1. Apăsați butonul MODE timp de 3 secunde.
2. Cu butoanele AP ori DOWN reglați următorii parametri: anul – luna – ziua – formatul afișării datei – limba calendarului (GER, FRE, ITA, DUT, SPA, DAN, ENG) – formatul orar 12/24 h – fusul orar – ora – minute – unitatea temperaturii °C/°F.

Reglarea alarmei

Statia meteo permite reglarea a 2 alarme independente.

Prin apăsarea repetată a butonului ALARM afișați ora alarmei nr. 1 (A1) sau nr. 2 (A2).

Apoi apăsați lung butonul ALARM, va clipi reglarea orei.

Valorile orei le setați prin apăsarea repetată a butoanelor UP sau DOWN, pentru avansarea în meniu reapăsați butonul ALARM.

Astfel puteți regla ora ambelor alarme.

Pentru activarea alarmei nr. 1 apăsați în primul rând 1× butonul ALARM, afișați ora alarmei nr. 1 (A1).

Apăsați butonul UP sau DOWN, va fi afişat simbolul

Pentru dezactivarea alarmei apăsați din nou butonul UP sau DOWN, simbolul nu va fi afișat.

Pentru activarea alarmei nr. 2 apăsați în primul rând 2× butonul ALARM, afișați ora alarmei nr. 2 (A2).

Apăsați butonul UP sau DOWN, va fi afişat simbolul

Pentru dezactivarea alarmei apăsați din nou butonul UP sau DOWN, simbolul nu va fi afișat.

Activată alarma va suna apoi la ora stabilită.

Funcția alarmei repetate

Sunetul alarmei îl amănați cu 5 minute prin apăsarea butonului SNOOZE/LIGHT amplasat pe partea superioară a statiei meteo.

Acest buton îl apăsați nemijlocit la sunetul alarmei. Va clipi simbolul alarmei și ZZ.

Pentru anularea funcției SN00ZE apăsați orice alt buton cu excepția SN00ZE/LIGHT – simbolul alarmei va înceta să clipească și va rămâne afișat.

Alarma va fi reactivată a doua zi.

Dacă în timpul sunetului nu apăsați niciun buton, sunetul se va opri automat după 2 minute.

Alarma va suna în ziua următoare.

Iluminarea ecranului statiei

La alimentarea din adaptor:

Este setată automat iluminarea permanentă a ecranului.

Prin apăsarea repetată a butonului SNOOZE/LIGHT se pot seta 3 moduri de iluminare permanentă (nivel maxim, nivel redus, oprit).

La alimentarea doar pe baterii 3× 1,5 V AAA:

Iluminarea ecranului este oprită, după apăsarea butonului SNOOZE/LIGHT ecranul se luminează pe 10 secunde iar apoi se stinge. La alimentarea numai pe baterii nu se poate activa iluminarea permanentă a ecranului!

Mențiune: Bateriile introduse servesc ca rezervă pentru datele măsurate/setate. Dacă nu vor fi introduse bateriile și deconectați sursa de rețea, toate datele vor fi radiate.

Afișarea valorilor maxime și minime măsurate ale temperaturii și umidității

Prin apăsarea repetată a butonului UP vor fi afișate succesiv valorile maxime (indicația MAX) și minime (indicația MIN) măsurate ale temperaturii și umidității. Pentru ștergerea manuală a memoriei valorilor măsurate apăsați lung butonul UP. Memoria valorilor măsurate se șterge automat în fiecare zi la ora 00:00.

Presiunea atmosferică

În chenarul nr. 11 stația afișează valoarea presiunii atmosferice în hPa/inHg. La mutarea stației meteo în alt loc intervine influențarea valorilor măsurate. Măsurarea se stabilizează în cursul a 12 ore de la introducerea bateriilor după mutarea stației.

Setarea unității presiunii/valorii presiunii/simbolului prognozei vremii

1. Apăsati lung butonul SNOOZE/LIGHT.

Setati unitatea presiunii (hPa, inHg) cu butoanele UP/DOWN.

Confirmați prin apăsarea butonului SNOOZE/LIGHT.

2. Apoi puteți seta valoarea presiunii cu butoanele UP/DOWN.

Servește pentru exactitatea calculului presiunii.

Valoarea presiunii pentru locația voastră o puteți afla de ex. pe internet.

Confirmați valoarea prin apăsarea butonului SNOOZE/LIGHT.

3. Începe să clipească simbolul prognozei vremii.

Setati simbolul conform vremii actuale cu butoanele UP/DOWN.

Servește pentru exactitatea calculului prognozei vremii.

Confirmați prin apăsarea butonului SN00ZE/LIGHT.

Indicarea mucegaiului/punctului de condensare/temperaturii senzoriale

1. Apăsați butonul DOWN.

Se afișează indicatorul posibilității apariției mucegaiului interior (MOLD):

0 – fără posibilitatea aparitiei

LOW – posibilitate scăzută

MED – posibilitate medie

HI – posibilitate ridicată

2. Apăsați de 2× butonul DOWN.

Se afișează indicatorul posibilității apariției mucegaiului exterior (MOLD):

0 – fără posibilitatea apariției

LOW – posibilitate scăzută

MED – posibilitate medie

HI – posibilitate ridicată

3. Apăsați de 3× butonul DOWN.

Se afișează valoarea punctului de condensare exterior (DEW).

Punctul de condensare este temperatura, la care are loc saturația maximă a aerului cu vapori de apă, iar aceștia încep să condenseze sub forma picăturilor de apă.

4. Apăsați de 4× butonul DOWN.

Se afișează valoarea temperaturii senzoriale exterioare (HEAT).

Valoarea se afișează, dacă temperatura exterioară este mai mare de 28 °C.

Indicele vestimentatiei exterioare

Simbolul vestimentației recomandate se modifică conform temperaturii exterioare.

Se afișează în chenarul nr. 6.

Se afișează separat pentru fiecare senzor conectat.

	COLDfrig	COMFORTconfort	HOTcald
Temperatura exterioară <18 °C 18 °C la 28 °C >28 °C

Indice termic - smiley

Indicele termic este indicatorul care combină temperatura interioară a aerului și umiditatea relativă a aerului și determină temperatura aparentă – așa cum o simțim în realitate.

Corpul se răcește normal prin transpirație. Transpirația este de fapt apa, care prin evaporare eliberează căldura din corp. Dacă umiditatea relativă este ridicată, viteza evaporării apei este redusă și căldura este eliberată din corp în volum mai mic.

Ca rezultat este faptul că, trupul reține mai multă căldură, decât ar fi în mediu uscat.

	Mediu uscat	confortabil	[AHBT]	Mediu umed (ZBCI)
Umiditatea <40 %	40–70 % >70 %

Tendința temperaturii/umidității/presiunii (vremea)

Simbolul tendinței temperaturii și umidității exterioare se afișează în chenarul nr. 8 și 17. Simbolul tendinței temperaturii și umidității interioare se afișează în chenarul nr. 24 și 22. Simbolul tendinței presiunii se afișează în chenarul nr. 7.

Indicatorul tendinței temperaturii, umidității și presiunii
	în scădere stabil	în creștere

Fazele Lunii

Simbolul fazelor Lunii este afişat în chenarul nr. 21.

1 2 3 4 5	6
12 11 10	9 8 7

1 - Lună Nouă

2 – Lună Nouă în descreștere

3 - Lună Nouă în descreștere

4 - Primul Pătrar

5 – Lună Nouă în creștere

6 - Lună Nouă în creștere

7 - Lună Plină

8 – Lună Plină în descreștere

9 – Lună Plină în descreștere

10 - Ultimul Pătrar

11 – Semilună în descreștere

12 – Semilună în descreștere

Prognoza vremii

Stația indică prognoza vremii pe baza modificărilor presiunii atmosferice pe următoarele 12–24 ore pe o rază de 15–20 km.

Precizia prognozei vremii este de aproximativ 70 %. Întrucât prognoza vremii nu poate să coincidă întotdeauna 100 %, producătorul nici vânzătorul nu poate fi responsabil pentru orice daune provocate de prognoza inexactă a vremii. La prima reglare sau după resetarea stației meteo durează aproximativ 12 ore până ce stația începe să prognozeze corect. Stația meteo indică prognoza vremii cu 7 simboluri.

Mențiune: Simbolul afișat actualmente reprezintă prognoza pe următoarele 12–24 ore. Nu trebuie să corespundă cu starea actuală a vremii.

12345	6

1 - însorit

2 - înnorat

3 - închis

4 - ploaie/ninsoare la temperatura exteriorară mai mică de -1 °C

5 – ploaie puternică/ninsoare la temperatura exterioroară mai mică de -1 °C 6 – furtună/ninsoare la temperatura exterioroară mai mică de -1 °C

Indicații de siguranță și atenționări

Înainte de folosirea aparatului citiți manualul de utilizare.

⚠️ Respectați indicatiile de siguranță menționate în acest manual.

Produsul este proiectat astfel, ca la o manipulare adecvată să funcționeze ani îndelungați.

• Înainte de folosirea produsului citiți cu atenție acest manual de utilizare.
• Nu expuneți produsul la radiații solare directe, frig și umiditate extreme și la schimbări bruște de temperatură.
• Nu amplasati produsul în locuri expuse la vibratii și zguduituri – ar putea provoca deteriorarea lui.

- Nu expuneti produsul la presiune excesivă, izbituri, praf, temperatură sau umiditate extremă – ar putea provoca defectarea funcționalității produsului, scurtarea autonomiei energetice, deteriorarea bateriilor și deformarea componentelor de plastic.

- Nu expuneti produsul la ploaie nici umiditate, nu este destinat utilizării în exterior.

- Pe produs nu așezați surse de foc deschis, de ex. lumânare aprinsă etc.

- Nu amplasati produsul în locuri fără flux de aer îndestulător.

- În deschizăturile de aerisire nu introduceti alte obiecte.

- Nu interveniți la circuitele electrice interne ale produsului – aceasta ar putea provoca deteriorarea lui și încetarea automată a valabilității garanției.

- La curățare folosiți cârpă fină și umedă. Nu folosiți diluanți nici detergenți – s-ar putea zgâria pârțile de plastic și întrerupe circuitele electrice.

- Nu scufundati produsul în apă sau în alte lichide și nu-l expuneti la stropi sau jeturi de apă.

- În caz de deteriorare sau defectare a produsului nu efectuați singuri niciun fel de reparații. Predați-l spre reparare la magazinul în care l-ați procurat.

- Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) a căror capacitate fizică, senzorială sau mentală, ori experiența și cunoștințele insuficiente împiedică utilizarea aparatului în siguranță, dacă nu vor fi supravegheate sau dacă nu au fost instruite privind utilizarea aparatului de către persoana responsabilă de securitatea acestora.

Nu aruncați consumatorii electrici la deșeuri comunale nesortate, folositi bazele de recepție a deșeurilor sortate. Pentru informații actuale privind bazele de recepție contactați organele locale. Dacă consumatorii electrici sunt depozitați la stocuri de deșeuri comunale, substanțele periculoase se pot infi ltra în apele subterane și pot să ajungă în lanțul alimentar, periclitând sănătatea și confortul dumneavoastră.

Prin prezenta, EMOS spol. s r. o. declară că tipul de echipamente radio E5111 este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: http://www.emos.eu/download.

LT | Belaidè meteorologinè stotelè

Specifikacijos:

laikrodis valdomas DCF radijo signalu
