| Tipo de producto | Bomba centrífuga multicelular vertical |
| Marca | ESPA |
| Modelo | Multi 55N |
| Categoría | Bomba |
| Dimensiones (L × A × H) | 531 × 184 × 245 mm |
| Peso | 25,7 kg |
| Alimentación eléctrica | Monofásica 220 V / Trifásica 380 V (según versión) |
| Potencia absorbida (P1) | 2,1 kW |
| Intensidad nominal (mono/tri) | 9,6 A / 6,6 A |
| Condensador | 30 μF |
| Caudal máx | 333 l/min |
| Altura manométrica máx | 38 m |
| Presión máx de servicio | 1,2 MPa |
| Temperatura máx del líquido | 40 °C |
| Temperatura ambiente | 0 °C a 40 °C |
| Grado de protección | IP55 |
| Rendimiento (η) | 52 % |
| Índice de rendimiento mínimo (MEI) | ≥ 0,40 |
| Funciones principales | Bombeo de agua limpia, sobrepresión, distribución, riego |
| Mantenimiento y limpieza | Limpiar con un paño húmedo; vaciar las tuberías en período de heladas |
| Seguridad | Protección térmica, interruptor diferencial 30 mA, puesta a tierra obligatoria |
| Piezas de repuesto y reparabilidad | Contactar un Servicio Técnico Autorizado ESPA; www.espa.com |
| Información general | Conforme a las directivas CE; funcionamiento continuo S1 |
Preguntas frecuentes - Multi 55N ESPA
Preguntas de los usuarios sobre Multi 55N ESPA
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Bomba en formato PDF gratis! Encuentra tus instrucciones Multi 55N - ESPA y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Multi 55N de la marca ESPA.
MANUAL DE USUARIO Multi 55N ESPA
ES Manual de instrucciones .... 6 (Original)
ES: DECLARACIÓN DE CONFORMIDAD
Declaramos, bajo nuestra responsabilidad, que los productos de este manual cumplen con las siguientes directivas comunitarias y normas técnicas:
- Directiva 2006/42/CE (Seguridad máquinas): Norma EN 809 y EN 60204-1
- Directiva 2014/30/UE (CEM): Normas EN 61000-6-1 y EN 61000-6-3
- Directiva 2014/35/UE (Baja Tensión): Normas EN 60335-1 y EN 60335-2-41
- Directiva 2009/125/CE (diseño ecológico): Reglamento (UE) 2019/1781 para motores eléctricos variadores de velocidad. Norma EN 60034-30. Reglamento 547/2012 para bombas hidráulicas. Norma EN 16480.
- Directiva 2012/19/UE (sobre residuos de aparatos eléctricos y electrónicos (RAEE)): Norma EN 50419:2006 sobre el marcaje de equipos eléctricos y electrónicos.
- Directiva 2011/65/UE (Restricciones a la utilización de sustancias peligrosas): Norma EN 50581

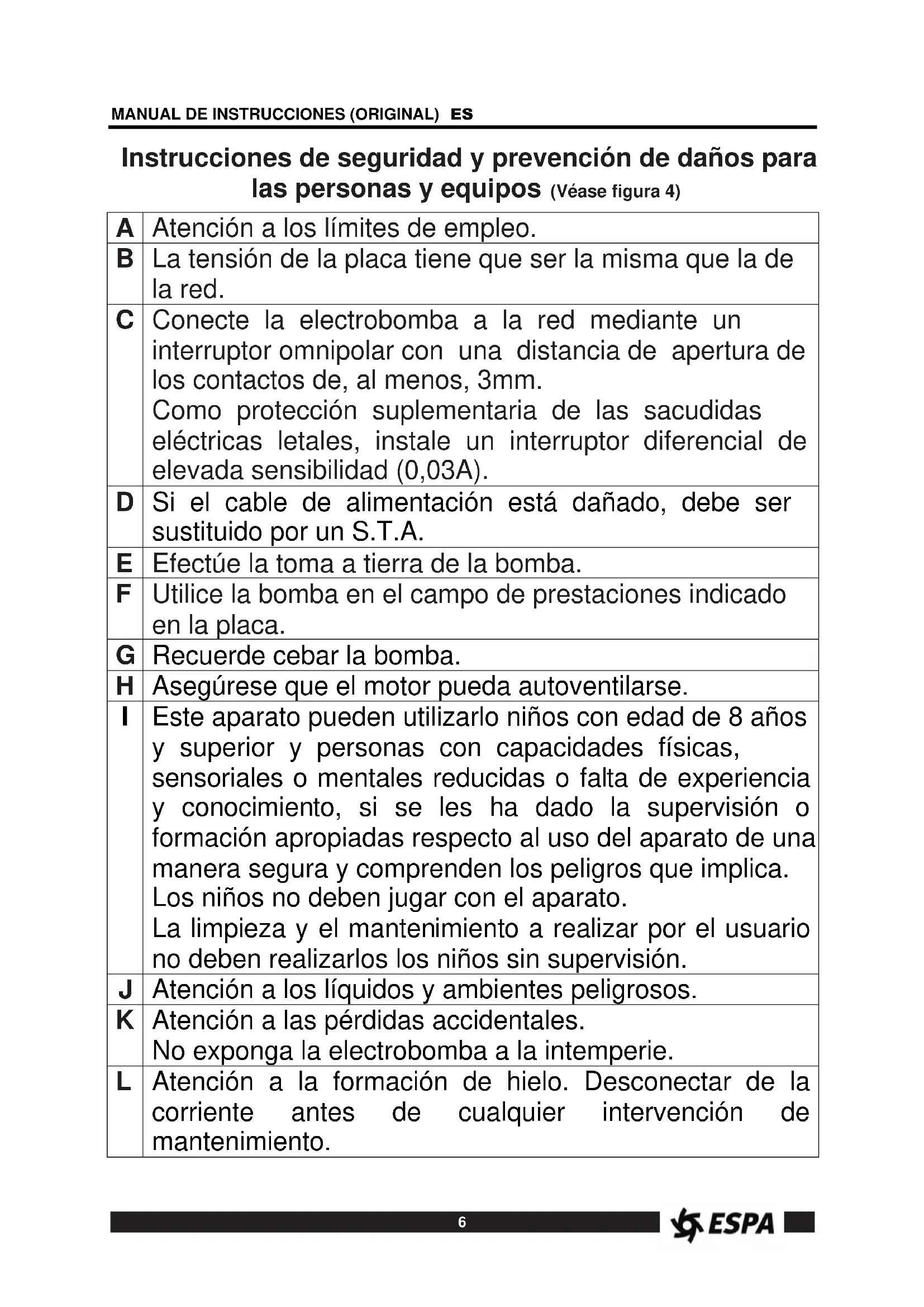

Instrucciones de seguridad y prevención de daños para las personas y equipos (Véase figura 4)
| A | Atención a los límites de empleo. |
| B | La tensión de la placa tiene que ser la misma que la de la red. |
| C | Conecte la electrobomba a la red mediante un interruptor omnipolar con una distancia de apertura de los contactos de, al menos, 3mm.Como protección suplementaria de las sacudidas eléctricas letales, instale un interruptor diferencial de elevada sensibilidad (0,03A). |
| D | Si el cable de alimentación está dañado, debe ser sustituido por un S.T.A. |
| E | Efectúe la toma a tierra de la bomba. |
| F | Utilice la bomba en el campo de prestaciones indicado en la placa. |
| G | Recuerde cebar la bomba. |
| H | Asegúrese que el motor pueda autoventilarse. |
| I | Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica.Los niños no deben jugar con el aparato.La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión. |
| J | Atención a los líquidos y ambientes peligrosos. |
| K | Atención a las pérdidas accidentales.No exponga la electrobomba a la intemperie. |
| L | Atención a la formación de hielo. Desconectar de la corriente antes de cualquier intervención de mantenimiento. |
Contenido
Advertencia para la seguridad de personas y cosas
- Generalidades ...... 7
- Manipulación....7
- Instalación .... 7
3.1. Fijación 7
3.2. Montaje de las tuberías de aspiración...... 7
3.3. Montaje de las tuberías de impulsión...... 8
3.4. Conexión eléctrica....8
3.5. Controles previos a la puesta en marcha inicial .... 8 - Puesta en marcha 8
- Mantenimiento 8
- Eliminación del producto 8
- Placa de características 9
- Relación de posibles averías, causas y soluciones .... 9
- Datos técnicos ...... 9
- Lista de componentes principales ..... 44
- Esquemas de conexión 45
- Ilustraciones.... 46
Advertencia para la seguridad de personas y cosas
La siguiente simbología

párrafo indican la posibilidad de peligro como consecuencia de no respetar las prescripciones correspondientes.

PELIGRO riesgo de electrocución
La no advertencia de esta prescripción comporta un riesgo de electrocución.

PELIGRO
La no advertencia de esta prescripción comporta un riesgo de daño a las personas o cosas.

ATENCIÓN
La no advertencia de esta prescripción comporta un riesgo de daños a la bomba o a la instalación.
1. GENERALIDADES
Las instrucciones que facilitamos tienen por objeto informar sobre la correcta instalación y óptimo rendimiento de nuestras bombas.

Lea estas instrucciones antes de realizar la instalación de la bomba.
Guárdelas para futuras consultas.
Son bombas centrífugas multicelulares verticales compuestas por diversos rodetes en serie que obtienen el mismo caudal a diversas presiones, según el número de ellos dispuestos.
Están concebidas para trabajar con aguas limpias, exentas de sólidos en suspensión y a una temperatura máxima de 40°C.

El adecuado seguimiento de las instrucciones de instalación y uso, así como de los esquemas de conexión eléctricos garantiza el buen funcionamiento de la bomba.

La omisión de las instrucciones de este manual puede derivar en sobrecargas en el motor, merma de las características técnicas, reducción de la vida de la bomba y consecuencias de todo tipo, acerca de las cuales declinamos cualquier responsabilidad.
Índice de eficiencia mínima
En aplicación del reglamento europeo 547/2012, el índice de eficiencia mínima a partir de 01/01/2015 debe ser MEI ≥ 0,40.
El valor de referencia para las bombas hidráulicas más eficientes es MEI ≥ 0,70.
Las curvas de rendimiento y sus características de eficiencia pueden consultarse en los catálogos técnicos y en www.espa.com.
El funcionamiento de esta bomba hidráulica con puntos de trabajo variables puede resultar más eficiente y económico si se controla, por ejemplo, mediante un mando de regulación de velocidad que ajuste el trabajo de la bomba al sistema.
La información sobre los criterios de referencia de la eficiencia puede consultarse en:
http://global.espa.com/doc-descarrega-1/fingerprints.pdf
2. MANIPULACIÓN
Las bombas se suministran en un embalaje adecuado para evitar su deterioro durante el transporte. Antes de desembalar el producto revise que el envoltorio no haya sufrido daños ni esté deformado.

Levante y manipule el producto con cuidado y con las herramientas adecuadas.
3. INSTALACIÓN
Estas bombas están concebidas para su uso en interiores.
Se procurará que esté a salvo de posibles inundaciones y reciba una ventilación de carácter seco.
3.1. Fijación
La bomba deberá descansar sobre una base sólida y horizontal. Debe estar fijada a ella mediante tornillos, aprovechando los agujeros que existen en el soporte para asegurar la estabilidad del montaje.

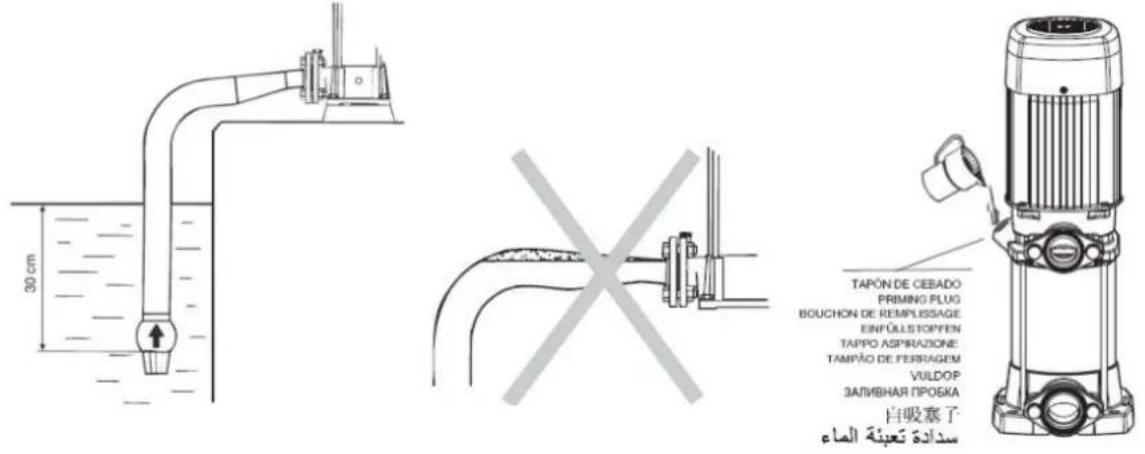

3.2. Montaje de las tuberías de aspiración
La tubería debe poseer un diámetro igual o, si el recorrido es de más de 7 metros, superior al de la boca de entrada de la bomba, conservando permanentemente una pendiente ascendente mínima del 2% para evitar bolsas de aire.
Si se instala la bomba en aspiración, se hará lo más cerca posible del nivel del agua a fin de reducir el recorrido de aspiración para evitar pérdidas de carga.
Es imprescindible que la tubería de aspiración quede sumergida por lo menos 30cm por debajo del nivel dinámico del agua. (Fig.3)
3.3. Montaje de las tuberías de impulsión
Se recomienda utilizar tuberías de un diámetro igual al de la boca de impulsión o mayor para reducir las pérdidas de carga en tramos largos y sinuosos de tuberías.
Las tuberías jamás descansarán su peso sobre la bomba.
Si no se instala válvula de pie, procure instalar una válvula de retención para evitar el vaciado de la tubería.
3.4. Conexión eléctrica

La instalación eléctrica deberá disponer de un sistema de separación múltiple con abertura de contactos 3 mm.
La protección del sistema se basará en un interruptor diferencial ( fn = 30 mA).
El cable de alimentación debe corresponder, al menos, al tipo H05 RN-F (según 60245 IEC 57) y disponer de terminales.
El conexionado y su dimensionamiento deben ser efectuados por un instalador autorizado, según las necesidades de la instalación y siguiendo las normativas vigentes en cada país.

Modelos 25: Los motores monofásicos llevan protección térmica incorporada.
El resto de modelos con motor monofásico y todas las bombas con motor trifásico no incorporan esta protección. Deben conectarse a un disyuntor de protección que pueda ajustarse manualmente. Ajustar el disyuntor según la intensidad indicada en la placa de características más un 10%.
Siga las instrucciones de la figura 1 para una correcta instalación eléctrica.
3.5. Controles previos a la puesta en marcha inicial

Compruebe que la tensión y frecuencia de la red corresponde a la indicada en la placa de características.
Asegúrese que el eje de la bomba gira libremente.
Llene de agua completamente el cuerpo bomba por el tapón de cebado. Si ha instalado válvula de pie, llene la tubería de aspiración.
Asegúrese de que no exista ninguna junta o racor con pérdidas.
LA BOMBA NO DEBE FUNCIONAR NUNCA EN SECO.
4. PUESTA EN MARCHA
Abra todas las válvulas de paso en las tuberías, tanto en la aspiración como en la impulsión.
Conecte el interruptor de suministro. El agua puede tardar unos segundos en recorrer toda la longitud de tubería.
Compruebe el sentido de giro del motor, este debe ser horario visto desde el ventilador. En bombas trifásicas existe la posibilidad de que el motor gire en sentido inverso, en este caso el caudal será menor al esperado. Si esto ocurriera, invertir dos fases de la alimentación en el cuadro de conexión.
Compruebe que la corriente absorbida sea igual o menor a la máxima, indicada en la placa de características. Reajustar el relé térmico si es necesario.
Si el motor no funciona o no extrae agua, procure descubrir la anomalía a través de la relación de posibles averías más habituales y sus posibles soluciones que facilitamos en páginas posteriores.
5. MANTENIMIENTO
Nuestras bombas están exentas de mantenimiento.
Limpiar la bomba con un paño húmedo y sin utilizar productos agresivos.

En épocas de heladas tenga la precaución de vaciar las tuberías.
Si la inactividad de la bomba va a ser prolongada se recomienda desmontarla y guardarla en un lugar seco y ventilado.
ATENCIÓN: en caso de avería, la manipulación de la bomba sólo puede ser efectuada por un servicio técnico autorizado.
La Relación de Servicios Técnicos Oficiales se encuentra en www.espa.com.
6. ELIMINACIÓN DEL PRODUCTO
Llegado el momento de desechar la bomba, esta no contiene ningún material tóxico ni contaminante. Los componentes principales están debidamente identificados para poder proceder a un desguace selectivo.
La eliminación de este producto o partes de él debe realizarse de forma respetuosa con el medio ambiente, utilice el servicio local de recogida de residuos. Si esto no es posible, contacte con el servicio técnico de ESPA más cercano.

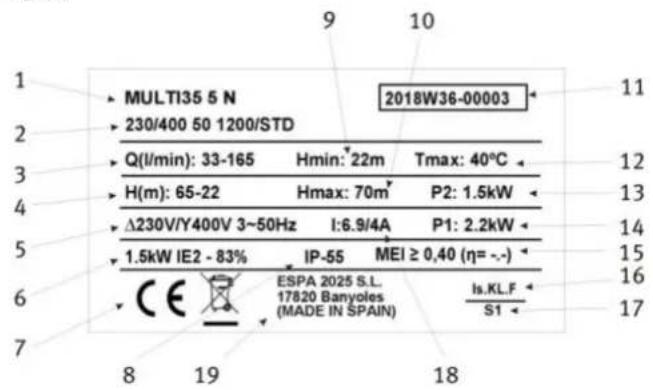

7. PLACA CARACTERISTICAS

other
| Parameter | Value | | :--- | :--- | | MULTI35 5 N | 2018W36-00003 | | 230/400 50 1200/STD | | | Q(l/min): 33-165 | Hmin: 22m Tmax: 40°C | | H(m): 65-22 | Hmax: 70m P2: 1.5kW | | Δ230V/Y400V 3~50Hz | I:6.9/4A P1: 2.2kW | | 1.5kW IE2 - 83% | IP-55 MEI ≥ 0,40 (η= -.) | | ESPA 2025 S.L. | | | 17820 Banyoles (MADE IN SPAIN) | Is.KL.F S1 | | CE | |DESCRIPCIÓN
| 1 | Referencia articulo |
| 2 | Voltaje + frecuencia + ficha articulo |
| 3 | Caudal |
| 4 | Presión |
| 5 | Tensión nominal, no fases, símbolo corriente alterna y frecuencia |
| 6 | Índice eficiencia eléctrica (Modelo trifásico) |
| 6 | Condensador (Modelo monofásico) |
| 7 | Marcaje CE |
| 8 | Grado de protección contra la humedad |
| 9 | Presión mínima de trabajo |
DESCRIPCIÓN
| 10 | Presión máxima |
| 11 | Año y semana fabricación + N° de serie de la bomba |
| 12 | T máx. del líquido |
| 13 | Potencia nominal máx. del motor (P2) |
| 14 | Potencia absorbida del motor (P1) |
| 15 | Índice eficiencia mínima hidráulica |
| 16 | Designación aislamiento motor |
| 17 | Símbolo funcionamiento continuo |
| 18 | Intensidad nominal máxima a tensión nominal |
| 19 | Nombre y dirección del vendedor responsable del producto |
8. POSIBLES AVERIA, CAUSAS Y SOLUCIONES
1) El motor no arranca.
2) El motor funciona pero no da presión.
3) Calentamiento excesivo del motor.
4) El caudal es insuficiente.
5) El motor para y arranca automáticamente (Klixon).
6) El eje gira con dificultad.
| 1 | 2 | 3 | 4 | 5 | 6 | CAUSAS | SOLUCIONES |
| X | X | Bomba bloqueada | Desmontarla y llevarla a un Servicio Técnico Oficia | ||||
| X | Válvula de pie obturada | Limpiarla o cambiarla por otra de nueva | |||||
| X | X | Altura manométrica total superior a la prevista | Verificar la altura geométrica y las pérdidas de carga | ||||
| X | X | X | Tensión errónea | Comprobar que la tensión sea igual a la marcada en la placa de características | |||
| X | X | Disminución del nivel de agua en el pozo | Regular la altura de aspiración | ||||
| X | Fusible o relé térmico desconectado | Cambiar el fusible o el relé térmico | |||||
| X | X | Turbinas desgastadas | Desmontar la bomba y acudir a un Servicio Técnico Oficial | ||||
| X | Válvula de pie no sumergida | Sumergir adecuadamente el tubo de aspiración | |||||
| X | Olvido de cebar la bomba | Llenar el cuerpo bomba de agua | |||||
| X | X | Ventilación deficiente del local | Obtener una buena ventilación | ||||
| X | Entrada de aire | Sellar perfectamente racores y juntas |
9. DATOS TÉCNICOS
Temperatura del líquido:...... 4°C - 40°C
Temperatura ambiente: 0°C - 40°C
Temperatura de almacenamiento:-10°C - 50°C
Humedad relativa ambiente máxima....95%
Motor clase I.
Otros datos, véase figura 2.
Temperatura del líquido: 4°C - 40°C
Temperatura ambiente: 0°C - 40°C
Temperatura do líquido: 4°C - 40°C
Temperatura ambiente: 0°C - 40°C
Temperatura de armazenamento: .....-10°C - 50°C
ES Lista de los principales componentes
P max = Presión máxima del sistema. (1 MPa - 10bar - 100m) Pa max = Presión máxima del agua de entrada.
Fig.3 / Abb.3 / Afb.3 / Puc.3 / 图 3 / 3
