Тип продукта	Вертикальный многоступенчатый центробежный насос
Бренд	ESPA
Модель	Multi 55N
Категория	Насос
Размеры (Д × Ш × В)	531 × 184 × 245 мм
Вес	25,7 кг
Электропитание	Однофазное 220 В / Трехфазное 380 В (в зависимости от версии)
Потребляемая мощность (P1)	2,1 кВт
Номинальный ток (однофазный/трехфазный)	9,6 А / 6,6 А
Конденсатор	30 мкФ
Макс. расход	333 л/мин
Макс. напор	38 м
Макс. рабочее давление	1,2 МПа
Макс. температура жидкости	40 °C
Температура окружающей среды	0 °C до 40 °C
Степень защиты	IP55
КПД (η)	52 %
Минимальный индекс эффективности (MEI)	≥ 0,40
Основные функции	Перекачка чистой воды, повышение давления, распределение, орошение
Обслуживание и очистка	Протирать влажной тканью; сливать воду из труб в период заморозков
Безопасность	Тепловая защита, УЗО 30 мА, обязательное заземление
Запасные части и ремонтопригодность	Обращайтесь в авторизованный сервисный центр ESPA; www.espa.com
Общая информация	Соответствует директивам ЕС; непрерывный режим работы S1

Часто задаваемые вопросы - Multi 55N ESPA

Что делать, если двигатель не запускается?

Сначала проверьте электропитание и предохранители. Если насос заклинило, разберите его и обратитесь в авторизованный сервисный центр. Убедитесь, что напряжение соответствует указанному на заводской табличке.

Двигатель работает, но давление недостаточное. Что проверить?

Проверьте, что общий напор не превышает возможностей насоса. Также проверьте отсутствие утечек в соединениях и что обратный клапан не засорен.

Как правильно залить насос?

Заполните корпус насоса через заливное отверстие до перелива воды. Если установлен обратный клапан, также заполните всасывающую трубу. Никогда не запускайте насос без воды.

Почему расход недостаточный?

Возможные причины: износ рабочих колес, слишком большая высота всасывания, подсос воздуха в соединениях или незатопленный обратный клапан. Проверьте каждый пункт и устраните неисправности.

Двигатель перегревается. Каковы причины?

Это может быть вызвано плохой вентиляцией помещения, неправильным напряжением или работой за пределами производительности. Обеспечьте достаточную вентиляцию и проверьте напряжение.

Как обслуживать насос?

В нормальных условиях особого обслуживания не требуется. Протирайте внешнюю поверхность влажной тканью без агрессивных средств. При заморозках или длительном простое слейте воду из труб и храните насос в сухом месте.

Какие меры электробезопасности соблюдать?

Установите УЗО высокой чувствительности (30 мА) и многополюсный выключатель с размыканием контактов не менее 3 мм. Заземление обязательно. Обращайтесь к сертифицированному установщику.

Насос сам останавливается и снова запускается. Что делать?

Это указывает на срабатывание кликсона (тепловой защиты). Проверьте, нет ли перегрузки двигателя, правильное ли напряжение, и находятся ли условия работы (расход, напор) в пределах, указанных на табличке.

Как проверить направление вращения трехфазного насоса?

Направление вращения должно быть по часовой стрелке при взгляде со стороны вентилятора. Если расход мал, поменяйте местами две фазы питания в клеммной коробке.

Где найти запасные части и сервисное обслуживание?

Обратитесь в авторизованный сервисный центр ESPA. Список доступен на www.espa.com. Не разбирайте насос самостоятельно в случае поломки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Multi 55N ESPA

RU Инструкция по монтажу и эксплуатации...... 34 (Перевод с оригинального испанского)

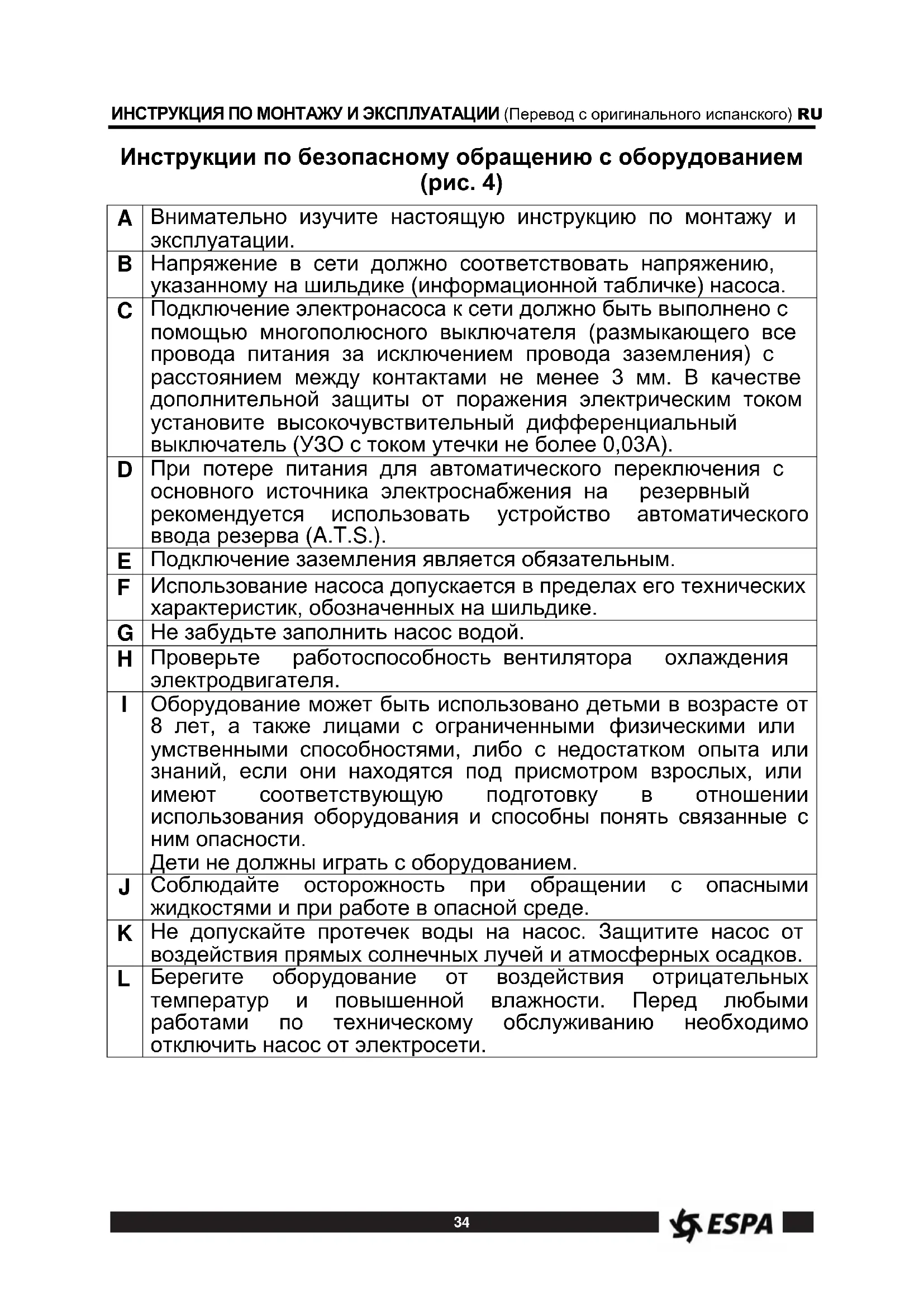

Инструкции по безопасному обращению с оборудованием (рис. 4)

A	Внимательно изучите настоящую инструкцию по монтажу и эксплуатации.
B	Напряжение в сети должно соответствовать напряжению, указанному на шильдике (информационной табличке) насоса.
C	Подключение электронасоса к сети должно быть выполнено с помощью многополюсного выключателя (размыкающего все провода питания за исключением провода заземления) с расстоянием между контактами не менее 3 мм. В качестве дополнительной защиты от поражения электрическим током установите высокочувствительный дифференциальный выключатель (УЗО с током утечки не более 0,03А).
D	При потере питания для автоматического переключения с основного источника электроснабжения на резервный рекомендуется использовать устройство автоматического ввода резерва (А.Т.С.).
E	Подключение заземления является обязательным.
F	Использование насоса допускается в пределах его технических характеристик, обозначенных на шильдике.
G	Не забудьте заполнить насос водой.
H	Проверьте работоспособность вентилятора охлаждения электродвигателя.
I	Оборудование может быть использовано детьми в возрасте от 8 лет, а также лицами с ограниченными физическими или умственными способностями, либо с недостатком опыта или знаний, если они находятся под присмотром взрослых, или имеют соответствующую подготовку в отношении использования оборудования и способны понять связанные с ним опасности.Дети не должны играть с оборудованием.
J	Соблюдайте осторожность при обращении с опасными жидкостями и при работе в опасной среде.
K	Не допускайте протечек воды на насос. Защитите насос от воздействия прямых солнечных лучей и атмосферных осадков.
L	Берегите оборудование от воздействия отрицательных температур и повышенной влажности. Перед любыми работами по техническому обслуживанию необходимо отключить насос от электросети.

Содержание

Инструкции по безопасному обращению с оборудованием 34

1. Основные сведения.... 35
2. Упаковка 35
3. Монтаж.... 35

3.1. Монтаж трубопровода 35
3.2. Электрическое подключение насоса ... 36
3.3. Проверка перед первым запуском ..... 36

1. Запуск 36

2. Хранение .... 36

3. Утилизация 36
4. Шильдик (информационная табличка) оборудования.... 36
5. Список возможных неисправностей и способы их устранения .... 37
6. Технические данные....37
7. Гарантийные обязательства....37
8. Перечень основных компонентов...... 44
9. Схемы подключения 45
10. Технические данные по моделям ..... 46
11. Иллюстрации.... 47

Предупреждающие знаки

Символы ⚡️ ⚠️ вместе со словами «Опасно» или «Осторожно» показывают степень риска при несоблюдении мер предосторожности.

ОПАСНО

Возможность поражения электрическим током при несоблюдении мер предосторожности.

ОПАСНО

Возможность поражения людей и/или повреждения предметов.

Возможность

ОСТОРОЖНО

повреждения насоса и/или иного оборудования.

1. ОСНОВНЫЕ СВЕДЕНИЯ

Пожалуйста, изучите настоящую инструкцию в целях лучшего использования насоса и его безопасной эксплуатации.

MULTI – серия вертикальных центробежных многоступенчатых насосов, предназначенных для перекачивания чистой воды температурой не более 40°C.

Эти насосы изготавливаются из высококачественных материалов. Их гидравлическая и электрическая части подвергаются строгому контролю и проверке.

Прочитайте данную инструкцию и строго следуйте указаниям по установке и использованию насоса.

Обратите внимание на схемы электрических подключений.

Несоблюдение правил может привести к перегрузке двигателя или другим повреждениям, за которые изготовитель оборудования ответственности не несет.

Индекс минимальной эффективности

В соответствии с Регламентом EC 547/2012 с 01/01/2015г. индекс минимальной эффективности должен составлять: MEI ≥ 0,4.

Для наиболее эффективных водяных насосов устанавливается индекс MEI ≥ 0,70.

Кривые производительности и характеристики эффективности указаны в технических каталогах и на сайте www.espa.com.

Эффективность насоса с уменьшенным диаметром рабочего колеса ниже, чем у насоса с полным диаметром. Уменьшение диаметра рабочего колеса приводит к меньшему потреблению энергии, но и к меньшим гидравлическим характеристикам. Индекс минимальной эффективности (MEI) основывается на характеристиках рабочего колеса с полным диаметром.

Работа такого насоса с переменными рабочими характеристиками может иметь значительно более высокую эффективность и экономичность при условии использования, например, привода частотного регулирования, который контролирует работу насоса на основе показаний датчика давления.

Информация о контрольных значениях эффективности: http://global.espa.com/doc-descarrega-1/fingerprints.pd

2. УПАКОВКА

Насосы поставляются в надежной упаковке для предотвращения повреждений при транспортировке. Перед распаковкой убедитесь, что упаковка не повреждена и не деформирована.

Осторожно поднимайте и перемещайте изделие с помощью подходящих приспособлений.

3. МОНТАЖ

Электронасос необходимо установить на ровную, жесткую площадку в хорошо проветриваемом месте, защищенном от непогоды. Для уменьшения шума и вибрации при работе крепление к площадке следует выполнить через резиновые шайбы и прокладки.

Насос должен устанавливаться как можно ближе к уровню воды, чтобы свести к минимуму высоту всасывания, уменьшить потери напора и добиться максимальных гидравлических характеристик.

При установке металлических трубопроводов нагрузка от трубопроводов не должна передаваться на корпус насоса.

Все подключения должны быть выполнены квалифицированным персоналом с соблюдением действующих норм.

3.1 Монтаж трубопровода

Диаметры присоединяемых к насосу трубопроводов должны соответствовать присоединительным размерам отверстий всасывающего и напорного патрубков насоса. Высота всасывания зависит от условий

эксплуатации, высоты над уровнем моря и температуры воды, но в любом случае не должна рассчитываться более чем на 2 метра.

При использовании насоса на подъем воды (всасывание) необходимо устанавливать трубы на всасывании большего диаметра, чем диаметр отверстия всасывающего патрубка насоса.

Всасывающий трубопровод должен быть чистым, без сужений и резких изгибов, с обязательным уклоном в сторону источника воды. Важно, чтобы трубопровод был абсолютно герметичен.

Всасывающий трубопровод должен быть погружен в воду ниже уровня воды не менее, чем на 30см во избежание формирования вихрей и образования воздушной пробки (см. рис. 3).

3.2 Электрическое подключение насоса

Пользователь должен обеспечить установку сетевого предохранителя, высокочувствительного.

дифференциального выключателя (УЗО) с током утечки 30мА, и внешнего сетевого выключателя электропитания насоса. При отключении всех полюсов зазор между контактами выключателя должен быть не менее 3мм. Электрооборудование должно быть заземлено.

Однофазные насосы снабжены кабелем с вилкой для подключения к сети.

Однофазные модели MULTI25 оборудованы встроенной тепловой защитой с автоматическим перезапуском.

Для осуществления правильного электрического подключения насосов руководствуйтесь схемами рис. 1.

3.3 Проверка перед первым запуском

Убедитесь в том, что напряжение и частота в сети соответствуют указанным на шильдике насоса.

Убедитесь в том, что емкость конденсатора равна емкости, указанной на шильдике насоса (только для однофазных моделей).

Удостоверьтесь, что вал электродвигателя вращается свободно.

Полностью заполните корпус насоса и всасывающий трубопровод водой через заливное отверстие.

Убедитесь в герметичности соединений.

Проверьте, чтобы направление вращения вала двигателя совпадало с обозначенным направлением. При неправильном направлении вращения вала поменяйте местами подключение любых двух фаз (для насосов с трехфазными двигателями).

Откройте все краны на всасывающих и нагнетательных трубопроводах. Подайте электропитание. Проверьте потребляемый ток и, при необходимости, отрегулируйте защитное устройство.

Если в работе насоса появились какие-то отклонения от нормы — обратитесь к Списку возможных неисправностей и способов их устранения.

5. ХРАНЕНИЕ

Если работа насоса не планируется в течение длительного периода, рекомендуется слить воду из трубопровода и насоса, очистить насос и хранить его в сухом, хорошо проветриваемом помещении.

Необходимо не допускать замерзания жидкости внутри насоса. При возникновении неисправностей и необходимости обслуживания, обратитесь в авторизованный сервисный центр.

Информация об авторизованных сервисных центрах находится на сайте www.espa.ru

6. УТИЛИЗАЦИЯ

По истечении срока службы насос должен быть утилизирован в соответствии с действующим законодательством страны, в которой эксплуатируется насос.

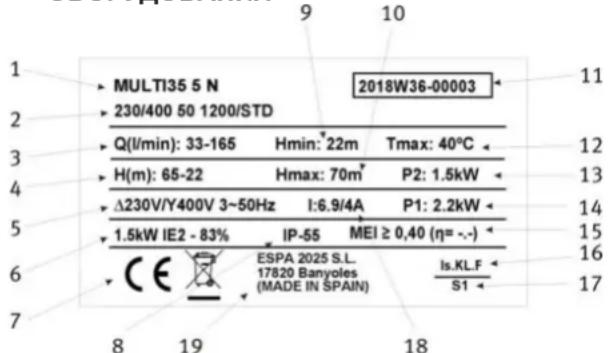

1. ШИЛЬДИК (ИНФОРМАЦИОННАЯ ТАБЛИЧКА) ОБОРУДОВАНИЯ


MULTI35 5 N 230/400 50 1200/STD Q(l/min): 33-165 Hmin: 22m Tmax: 40°C H(m): 65-22 Hmax: 70m² P2: 1.5kW Δ230V/Y400V 3~50Hz I:6.9/4A P1: 2.2kW 1.5kW IE2 - 83% IP-55 MEI ≥ 0,40 (η= -.) ESPA 2025 S.L. 17820 Banyoles (MADE IN SPAIN) Is.KL.F S1 11 12 13 14 15 16 17 8 19 18

ОПИСАНИЕ

1	Модель оборудования
2	Напряжение + частота + спецификация оборудования
3	Диапазон производительности насоса
4	Диапазон напора (давления) насоса
5	Номинальное напряжение, количество фаз переменного тока и частота тока электрической сети
6	Мощность на валу и КПД электродвигателя (трехфазные модел
6	Емкость и максимальное напряжение конденсатора (однофазные модели)
7	Знак соответствия нормам системы сертификации стран ЕС
8	Степень пылевлагозащищенности насоса
9	Минимальный рабочий напор (давление)
10	Максимальный рабочий напор (давление)
11	Год и неделя производства + серийный номер насоса
12	Максимальная температура перекачиваемой жидкости
13	Максимальная номинальная мощность на валу двигателя (P2)
14	Максимальная номинальная потребляемая мощность двигателя (P1)
15	Индекс минимальной эффективности
16	Класс изоляции электродвигателя
17	Режим работы электродвигателя
18	Максимальный номинальный потребляемый ток при номинальном напряжении
19	Наименование и адрес производителя (поставщика) оборудования

8. СПИСОК ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ И СПОСОБЫ ИХ УСТРАНЕНИЯ

1) Насос не включается.
2) Насос работает, но не создает давления.
3) Двигатель перегревается.
4) Насос не обеспечивает производительность, указанную в технических данных на него.
5) Насос включается и останавливается произвольно.
6) Вал вращается с трудом.

1	2	3	4	5	6	НЕИСПРАВНОСТЬ	УСТРАНЕНИЕ
X				X		Насос заблокирован	Отключить насос и обратиться в сервисный центр
			X			Обратный клапан засорился	Очистить его или поменять на новый
	X		X			Общая манометрическая высота превышает напор насоса, заявленный производителем	Проверьте геометрическую высоту подъема воды и потери напора в трубопроводе
X		X		X		Несоответствующее напряжение электросети	Проверьте напряжение электросети, оно должно соответствовать напряжению, указанному на шильдике насоса
	X		X			Уровень воды в скважине или резервуаре снизился	Проверьте высоту всасывания
X						Неисправность электросети	Проверьте предохранитель, автоматический выключатель и/или УЗО
	X		X			Износ рабочего колеса насоса	Отключить насос и обратиться в сервисный центр
	X					Всасывающий трубопровод не погружен в воду	Убедитесь, что всасывающая труба погружена в воду на достаточную глубину
	X					В насосе отсутствует вода	Заполнить корпус насоса водой
		X		X		Плохо проветриваемое помещение	Обеспечить хорошую вентиляцию в помещении, где установлен насос
	X					Попадание воздуха в насос	Уплотнить соединительные части всасывающего трубопровода

9. ТЕХНИЧЕСКИЕ ДАННЫЕ

Температура перекачиваемой воды: 4°C...40°C

Температура окружающего воздуха: 0°C...40°C

Температура хранения: -10^50^

10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

На насосы распространяется гарантия изготовителя, срок действия которой указывается в гарантийном талоне установленного образца (с даты покупки конечным пользователем). Документом, подтверждающим дату продажи, является гарантийный талон. Гарантийный талон должен быть правильно заполнен продавцом оборудования. Его отсутствие или неправильное заполнение может послужить причиной отказа в гарантийном обслуживании оборудования. Гарантийные обязательства включают в себя все производственные дефекты или дефекты комплектующих, подтвержденные производителем. Определение причин возникновения неисправностей насоса производится авторизованными сервисными центрами ESPA. В случае подтверждения

Относительная влажность воздуха: 95%

Класс двигателя: I

Другие технические данные насосов: см. рис. 2

производственного брака или дефекта комплектующих сервисным центром производится гарантийный ремонт насоса. Гарантийные обязательства изготовителя не распространяются на дефекты, возникшие в результате неправильного обращения, неправильного электрического подключения, в случае нарушения правил установки, монтажа, эксплуатации, приведенных в данной инструкции, а также на комплектующие, подверженные естественному износу в процессе эксплуатации, а именно: уплотнения, подшипники, конденсаторы, щетки и т.п. детали. Условия гарантийного обслуживания не применяются в случае обнаружения следов самостоятельной разборки или ремонта насоса.
