MANUAL DE USUARIO EVE P100 WW Chauvet

GUÍA DE REFERENCIA RÁPIDA

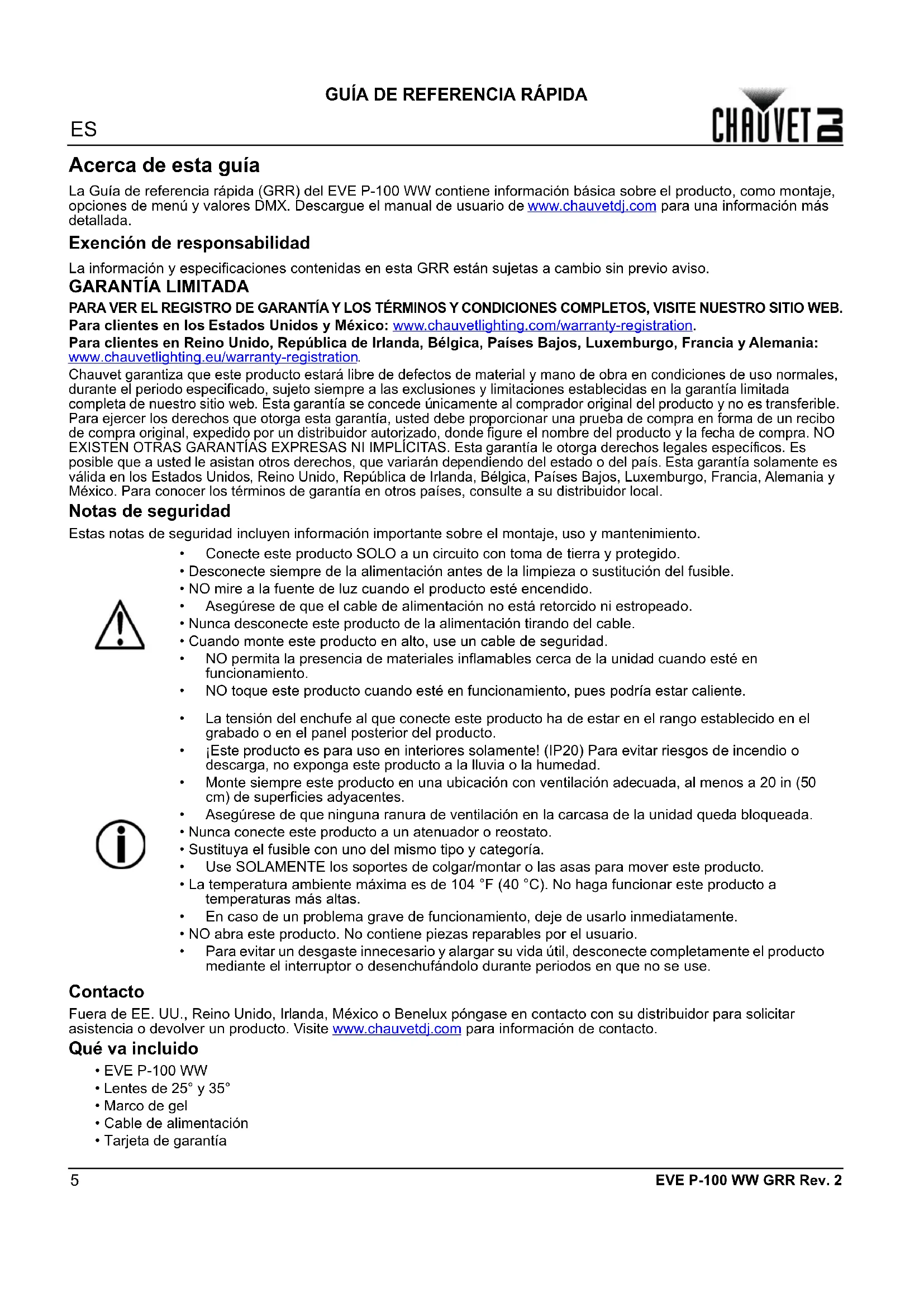

EVE P-100 WW GRR Rev. 2 Acerca de esta guía La Guía de referencia rápida (GRR) del EVE P-100 WW contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada. Exención de responsabilidad La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration. Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local. Notas de seguridad Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento. Contacto Fuera de EE. UU., Reino Unido, Irlanda, México o Benelux póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Visite www.chauvetdj.com para información de contacto. Qué va incluido

• Cable de alimentación

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.

• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.

• NO mire a la fuente de luz cuando el producto esté encendido.

• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

• Nunca desconecte este producto de la alimentación tirando del cable.

• Cuando monte este producto en alto, use un cable de seguridad.

• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.

• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

• Nunca conecte este producto a un atenuador o reostato.

• Sustituya el fusible con uno del mismo tipo y categoría.

• Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.

• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.

• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

• NO abra este producto. No contiene piezas reparables por el usuario.

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.ES

GUÍA DE REFERENCIA RÁPIDA

• Guía de referencia rápida Para empezar Desembale su EVE P-100 WW y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet. Corriente alterna Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz. Alimentación en cadena Para ver el máximo número de EVE P-100 WW que se pueden alimentar en cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del producto. Sustitución del fusible

1. Desconecte el producto de la alimentación.

2. Con ayuda de un destornillador de cabeza plana, desatornille el portafusibles y extráigalo directamente.

3. Quite el fusible fundido del portafusibles y sustituya el fusible con otro del mismo tipo y categoría.

4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Montaje Antes de montar este producto, lea las Notas de seguridad. Diagrama de montaje Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use. Cable de seguridad (como el CH-05 de Chauvet) Abrazadera (como la CLP-15 de Chauvet) Soporte de montaje Mando de ajuste del soporte7

GUÍA DE REFERENCIA RÁPIDA

EVE P-100 WW GRR Rev. 2 Descripción del panel de control Mapa de menú Enlace DMX El EVE P-100 WW puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com

Dirección de inicio Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 509. Conexión Maestro/Esclavo El EVE P-100 WW usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario. Conectividad D-Fi USB El EVE P-100 WW tiene la capacidad de convertirse en un receptor/transmisor D-Fi inalámbrico utilizando el D-Fi USB de CHAUVET DJ. Simplemente configure el conmutador DIP para el canal de recepción/transmisión del D-Fi, enchúfelo en el puerto USB y luego configure la personalidad DMX del producto y la dirección DMX. Consulte las demás instrucciones para conectar y configurar este producto para funcionamiento del D-Fi USB en el Manual de usuario. Botón Función <MENU> Sale del menú o función actual <UP> Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función <DOWN> Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función <ENTER> Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada Modo Niveles de programación Descripción Modo DMX 1-CH d 1–512 Modo DMX de 1 canales 2-CH Modo DMX de 2 canales 4-CH Modo DMX de 4 canales Programas P-- P 1–3 Selecciona programas automáticos 1–3 Velocidad S-- S 1–100 Establece la velocidad del programa automático Activado por sonido Snd Snd1–2 Selecciona programas activado por sonido Sensibilidad SenS u 0–100 Ajustes de sensibilidad al sonido Atenuador U-- d 0–255 0–100% Modo atenuador dIM OFF Ajustes de velocidad de atenuador: desactivada, rápida, media o lenta dIM1 dIM2 dIM3 Temperatura teMP _ _ Muestra la temperatura actual del producto en °C ¡ADVERTENCIA! NO enchufe nada que no sea un D-Fi USB en el puerto USB. Si lo hace, podría producir daños al producto. Una vez conectado, el D-Fi USB tomará el control del producto. El DMX por cable y el control de pantalla manual/botones de menú no estarán disponibles hasta que desconecte el D-Fi USB. Los niveles de prioridad son:

GUÍA DE REFERENCIA RÁPIDA

Valores DMX 4-CH 2-CH 1-CH Canal Función Valor Porcentaje/Configuración 1 Atenuador 000 255 0–100%

Estroboscopio (cuando el C 3 está entre 000 031)

255 Estroboscopio, lenta a rápida Velocidad de programa (cuando el C 3 está entre 032 223)

255 Velocidad de programa, lenta a rápida Sensibilidad al sonido

255) 000 010 Sensibilidad al sonido apagado

255 Sensibilidad al sonido, bajo a alto

Programas automáticos

240 Programa activa por sonido 1

255 Programa activa por sonido 2 4 Modo atenuador

051 Ajuste de la velocidad del atenuador desde la pantalla

101 Modo velocidad del atenuador apagado

152 Modo velocidad del atenuador 1 rápida

203 Modo velocidad del atenuador 2 intermedia

255 Modo velocidad del atenuador 3 lenta Canal Función Valor Porcentaje/Configuración 1 Atenuador 000 255 0–100% 2 Estroboscopio

255 Estroboscopio, lenta a rápida Canal Función Valor Porcentaje/Configuración 1 Dimmer 000 255 0–100%9
