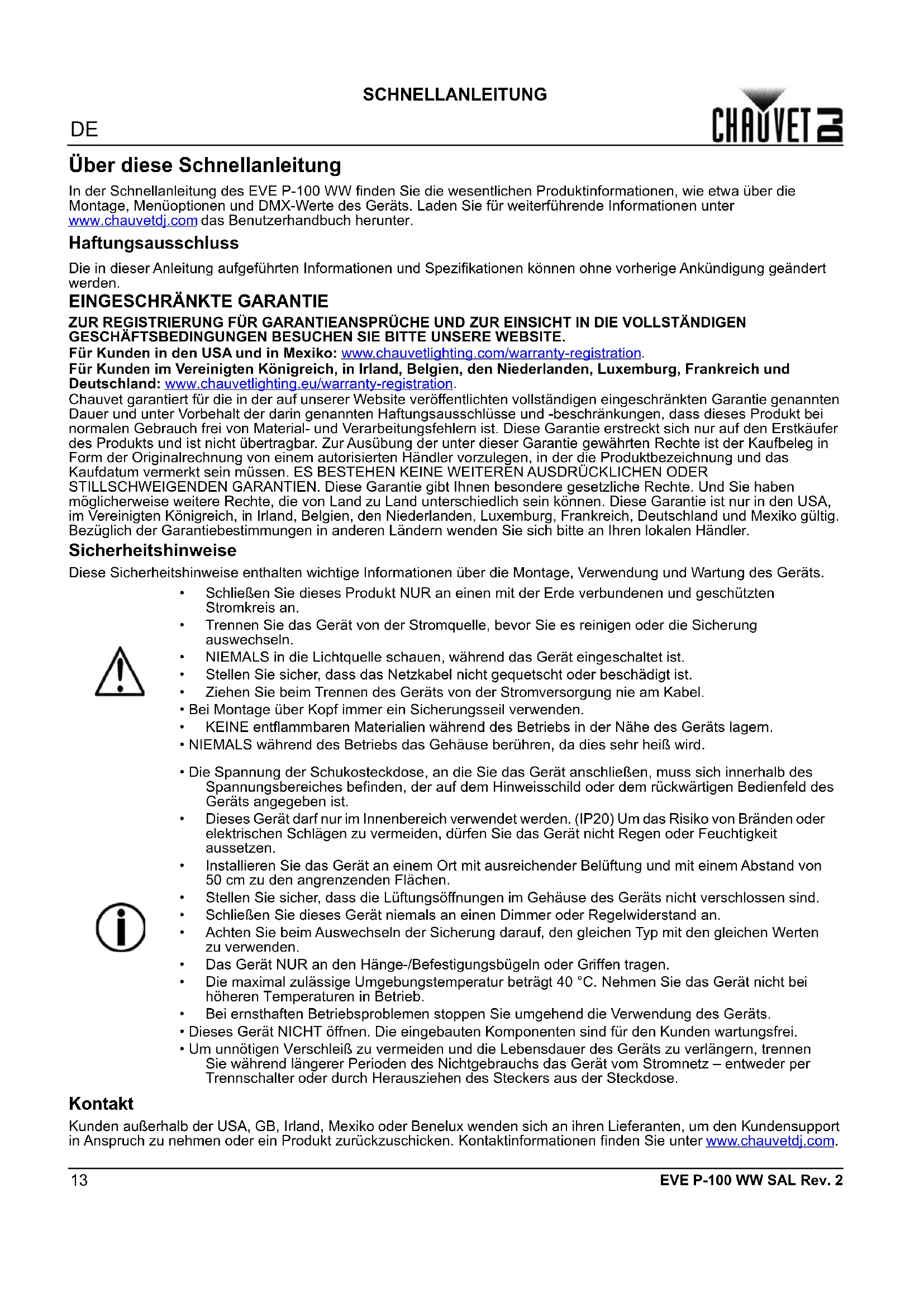

SCHNELLANLEITUNG EVE P-100 WW SAL Rev. 2 Über diese Schnellanleitung In der Schnellanleitung des EVE P-100 WW finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE. Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler. Sicherheitshinweise Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts. Kontakt Kunden außerhalb der USA, GB, Irland, Mexiko oder Benelux wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetdj.com

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.

• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

• Bei Montage über Kopf immer ein Sicherungsseil verwenden.

• KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

• Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

• Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

• Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

• Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.DE

EVE P-100 WW SAL Rev. 2 SCHNELLANLEITUNG Packungsinhalt

• 25° und 35° Objektive

• Schnellanleitung Start Packen Sie Ihren EVE P-100 WW aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet. Wechselstrom Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten. Serienschaltung der Geräte Informationen zur maximalen Anzahl der EVE P-100 WW-Geräte, die bei 120 V oder 240 V in Serie geschaltet werden können, finden Sie in der Bedienungsanleitung oder auf dem Typenschild am Gerät. Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.

2. Mithilfe eines Flachkopfschraubendrehers lockern Sie den Sicherungshalter und ziehen ihn gerade heraus.

3. Entfernen Sie die durchgebrannte Sicherung von der Klemme, und ersetzen Sie diese durch eine Sicherung des

gleichen Typs und mit den gleichen Werten.

4. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise. Montageansicht Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose. Sicherheitskabel (wie die CH-05 von Chauvet) Klemmen- (wie die CLP-15 von Chauvet) Befestigungsbügel Bügeleinstellknopf15

SCHNELLANLEITUNG EVE P-100 WW SAL Rev. 2 Beschreibung des Bedienfeldes Menükarte DMX-Verbindung Der EVE P-100 WW kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Serienschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com

Startadresse Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse

Master/Slave-Schaltung Der EVE P-100 WW verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch. D-Fi USB-Anschluss Der EVE P-100 WW kann mit einem D-Fi USB von CHAUVET DJ in einen drahtlosen D-Fi Transceiver umgewandelt werden. Stellen Sie dazu einfach den DIP-Schalter auf den Kanal des D-Fi Transceivers ein, stecken Sie das Gerät in den USB-Anschluss ein und stellen Sie anschließend die DMX-Eigenschaften sowie die DMX-Adresse ein. Weitere Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb mit D-Fi USB finden Sie im Benutzerhandbuch. Taste Funktion <MENU> Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption <UP> Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen <DOWN> Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen <ENTER> Aktiviert eine Menüoption oder einen ausgewählten Wert Modus Programmierebenen Beschreibung DMX-Modus 1-CH d 1–512 1-Kanal DMX-Modus 2-CH 2-Kanal DMX-Modus 4-CH 4-Kanal DMX-Modus Programme P-- P 1–3 Auto-Programme 1–3 Geschwindigkeit S-- S 1–100 Programmgeschwindigkeit Musiksteuerung Snd Snd1–2 Musiksteuerungsprogramm Musik- empfindlichkeit SenS u 0–100 Musikempfindlichkeit Dimmer U-- d 0–255 0–100% Dimmer-Modus dIM OFF Dimmergeschwindigkeitseinstellungen: aus, hohe, mittlere oder niedrige dIM1 dIM2 dIM3 Temperatur teMP _ _ Zeigt die aktuelle Produkttemperatur in °C an ACHTUNG! KEIN anderes Gerät als einen D-Fi USB in den USB-Anschluss einstecken. Dies könnte zu Beschädigungen des Produkts führen. Nach dem Einstecken übernimmt der D-Fi USB die Steuerung des Geräts. Drahtgebundenes DMX, manuelle Bedienelemente sowie und Menüschaltflächen sind deaktiviert, bis Sie den D-Fi USB wieder ausstecken. Die Prioritätenebenen sind wie folgt verteilt:

3. Manuelle Bedienelemente und MenüschaltflächenDE

EVE P-100 WW SAL Rev. 2 SCHNELLANLEITUNG DMX-Werte 4-CH 2-CH 1-CH Kanal Funktion Wert Prozent/Einstellung 1 Dimmer 000 255 0–100%

Strobe (wenn Kanal 3 von 000 031 reicht)

255 Strobe, langsam bis schnell Programmgeschwindig -keit (wenn Kanal 3 von

255 Geschwindigkeit, langsam bis schnell Musikempfindlichkeit

wenn Kanal 3 von 224

255 reicht) 000 010 Empfindlichkeit auf

255 Empfindlichkeit, niedrig bis hoch 3 Auto-Programme

240 Musiksteuerungsprogramm 1

255 Musiksteuerungsprogramm 2

Dimmer- geschwindigkeit

051 Dimmergeschwindigkeit von Anzeige eingestellt

101 Dimmergeschwindigkeits-Modus aus

152 Dimmergeschwindigkeits-Modus 1 schnell

203 Dimmergeschwindigkeits-Modus 2 mittelschnell

255 Dimmergeschwindigkeits-Modus 3 langsam Kanal Funktion Wert Prozent/Einstellung 1 Dimmer 000 255 0–100% 2Strobe

255 Strobe, langsam bis schnell Kanal Funktion Wert Prozent/Einstellung 1 Dimmer 000 255 0–100%17
