Produkttyp	LED-Derby-Effektmaschine
Marke	Chauvet
Modell	Derby X
Abmessungen (L x B x H)	302 x 382 x 187 mm
Gewicht	1,8 kg
Stromversorgung	AC 100-240 V, 50/60 Hz
Leistungsaufnahme	24 W max
Sicherung	2 A, 250 V
Lichtquelle	90 LEDs (30 rote, 30 grüne, 30 blaue)
LED-Lebensdauer	100.000 Stunden
Abstrahlwinkel	96°
DMX-Kanäle	8
Steuerprotokoll	DMX-512 USITT
Betriebsmodi	Autonom (Schallaktivierung), Master/Slave, DMX
Sonderfunktionen	Stroboskop, automatische Programme, individuelle LED-Steuerung
Montage	Verstellbare Ausrichtung, Aufhängung mit Klemme (separat erhältlich), Stapelung bis zu 4 Einheiten
Maximale Umgebungstemperatur	40 °C
Wartung	Regelmäßige Reinigung mit Staubsauger und weichem Tuch
Ersatzteile verfügbar	LED-Platine (P222-DERBYX), Netzteil (P140-DERBYX), Hauptplatine (P172-DERBYX)
Garantie	Begrenzt 2 Jahre
Packungsinhalt	1 x Derby X, Netzkabel, Garantiekarte, Bedienungsanleitung

Häufig gestellte Fragen - Derby X Chauvet

Wie konfiguriere ich den autonomen Modus mit Schallaktivierung?

Stellen Sie alle DIP-Schalter auf Off (Schalter 10 auf Off). Das Gerät reagiert auf tiefe Frequenzen über das interne Mikrofon. Verwenden Sie den hinteren Audioempfindlichkeitsregler, um die Empfindlichkeit anzupassen.

Wie verbinde ich mehrere Geräte im Master/Slave-Modus?

Verbinden Sie die Geräte mit DMX-Kabeln. Stellen Sie die erste Einheit auf Master (Schalter 10 auf Off) und die folgenden auf Slave (Schalter 1 auf On, 10 auf On). Verwenden Sie am letzten Gerät einen Abschlusswiderstand.

Wie adressiere ich das Gerät im DMX-Modus?

Stellen Sie Schalter 10 auf On, um in den DMX-Modus zu wechseln. Verwenden Sie die DIP-Schalter, um die Startadresse binär einzustellen (siehe Abschnitt 'DMX-Grundlagen' im Handbuch).

Was tun, wenn eine einzelne LED nicht leuchtet?

Dies kann auf einen Kurzschluss hinweisen. Die defekte LED funktioniert nicht mehr, aber die anderen des gleichen Moduls bleiben betriebsbereit. Ersetzen Sie die LED-Platine (Art. P222-DERBYX).

Wie reinige ich das Gerät?

Ziehen Sie den Netzstecker. Verwenden Sie einen Staubsauger oder Druckluft für äußeren Staub. Reinigen Sie die Linsen mit einem weichen Tuch und Glasreiniger.

Was ist die maximale Umgebungstemperatur im Betrieb?

Die maximale Umgebungstemperatur beträgt 40 °C. Betreiben Sie das Gerät nicht oberhalb dieser Temperatur.

Kann ich mehrere Derby X stapeln?

Ja, bis zu 4 Einheiten, mit der optionalen XBRACKET-Halterung (separat erhältlich). Befestigen Sie die Verbindungen mit den mitgelieferten Schrauben.

Was ist die maximale Leistungsaufnahme?

24 W (0,2 A) bei 120 V. Das Gerät akzeptiert automatisch AC von 100 bis 240 V.

Wie tausche ich die Sicherung aus?

Ziehen Sie den Netzstecker. Verwenden Sie einen Schlitzschraubendreher, um den Sicherungshalter zu entfernen. Ersetzen Sie die Sicherung durch eine identische (2 A, 250 V). Setzen Sie sie wieder ein und schließen Sie den Stecker wieder an.

Was tun, wenn das Gerät nicht auf DMX reagiert?

Überprüfen Sie die DMX-Adressierung, Kabel, Anschlüsse und Polaritätseinstellungen. Stellen Sie sicher, dass Schalter 10 auf On ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG Derby X Chauvet

1. Erste Schritte....44

PACKUNGSINHALT 44

ANWEISUNGEN FÜR DAS AUSPACKEN....44

WECHSELSTROM 44

SICHERHEITSHINWEISE 45

2. Einleitung....46

EIGENSCHAFTEN 46

ÜBERSICHT DMX-KANAL-ZUWEISUNG 46

PRODUKTÜBERBLICK 46

3. Einrichten des Geräts....47

AUSWECHSELN DER SICHERUNG 47

SERIENSCHALTUNG DER GERÄTE 47

Serienschaltung der Geräte per Master/Slave 47

MONTAGE....48

Montagerichtung 48

Hängende Montage 48

STAPELN 49

1. Betriebsanweisungen....50

Stand-alone-Modus (Musiksteuerung): 50

Master/Slave-Modus (Master-Musiksteuerung) 50

DMX-Modus....50

DMX-KANAL-WERTE 51

Einrichten der Startadresse....52

DMX-Schnellübersichtstabelle 53

FEHLERBEHEBUNG 54

1. Anhang....55

ALLGEMEINE WARTUNGSARBEITEN 55

RÜCKSENDUNGEN 56

SCHADENSMELDUNG 56

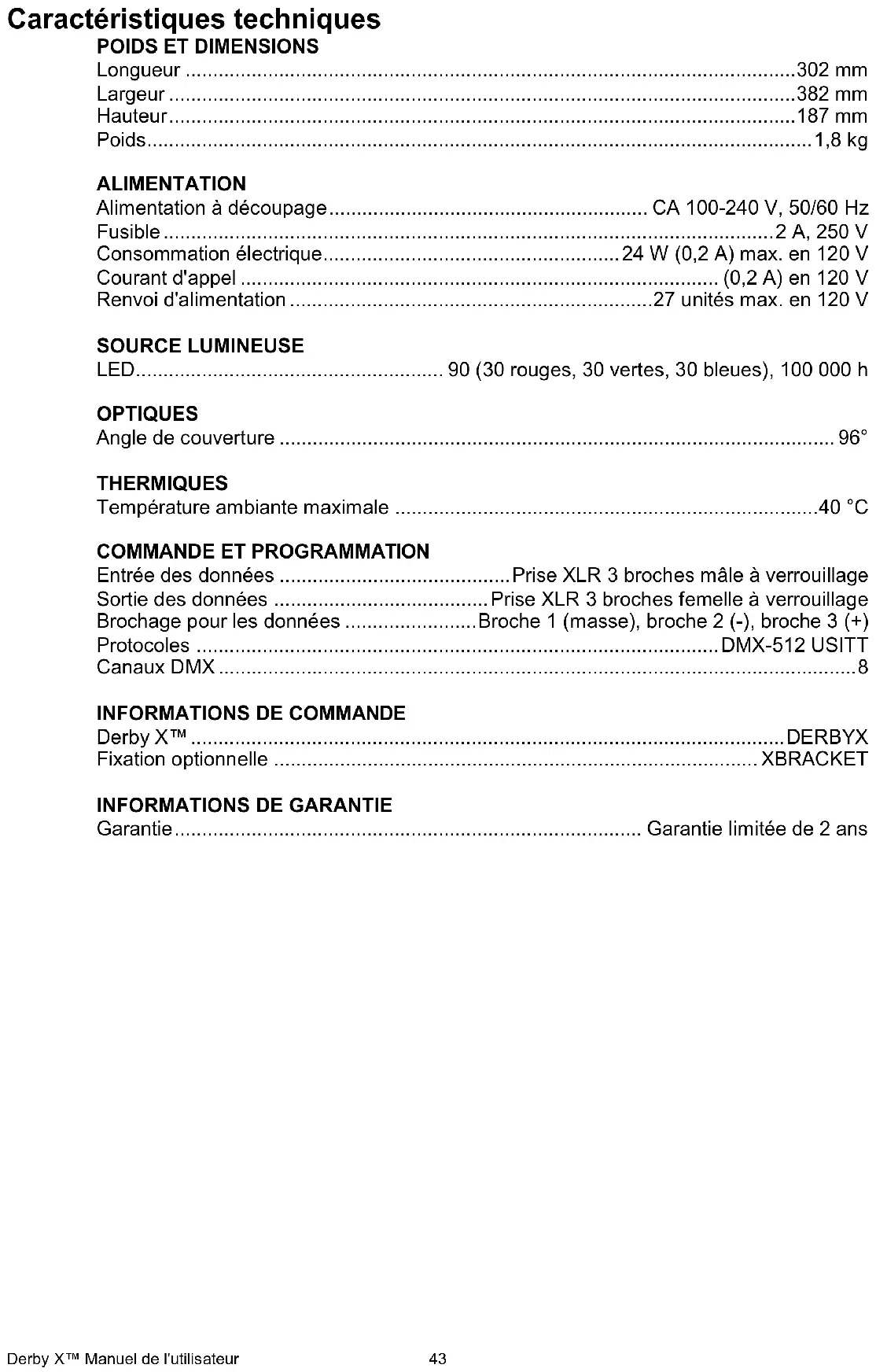

TECHNISCHE DATEN....57

1. Voordat u begint ....58

WAT IS ER INBEGREPEN ....58

UITPAKINSTRUCTIES 58

AC-STROOM....58

VEILIGHEIDSVOORSCHRIFTEN....59

1. Inleiding....60

EIGENSCHAPPEN....60

SAMENVATTING DMX-KANAAL....60

PRODUCTOVERZICHT 60

1. Instelling....61

VERVANGEN VAN DE ZEKERING....61

TECHNISCHE SPECIFICATIONS 70

1. BEFORE YOU BEGIN

What Is Included

1 x Derby X™

Warranty Card

Power Cord

User Manual

▶ Bedienungsanleitung

Anweisungen für das Auspacken

Packen Sie unmittelbar nach Erhalt das Gerät aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Box oder die in der Verpackung befindlichen Teile beschädigt sind oder Mängel durch nicht einwandfreie Behandlung beim Versand aufweisen, sichern Sie alle Verpackungsteile und machen dies umgehend beim Transportunternehmen geltend. Bewahren Sie die Verpackung und alle Verpackungsmaterialien auf. Falls ein Gerät an das Werk zurückgesandt werden muss, so ist es wichtig, dabei die Originalverpackung zu verwenden.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät. Das Gerät kann mit Stromversorgungsnetzen zwischen 100 VAC und 240 VAC sowie 50/60 Hz betrieben werden. Alle Geräte müssen direkt über einen Schaltstromkreis angeschlossen werden und können nicht über einen Regelwiderstand oder Dimmer werden, auch dann nicht, wenn der Regelwiderstand oder Dimmer-Kanal nur als 0- bis 100-%-Schalter dient.

Sicherheitshinweise

Bitte lesen Sie diese Anweisungen sorgfältig durch; dies beinhaltet die wichtigen Informationen zu Installation, Gebrauch und Wartung dieses Geräts.

• Bitte heben Sie diese Bedienungsanleitung zur späteren Einsicht auf. Stellen Sie sicher, dass Sie bei einem Weiterverkauf dieses Geräts dieses Dokument mit den Anweisungen beilegen.
• Vergewissem Sie sich immer, dass die Spannung der Schukosteckdose, an die Sie das Produkt anschließen, nicht höher als die Spannung ist, wie sie auf dem Typenschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
• Dieses Gerät darf nur im Innenbereich verwendet werden. Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen. Stellen Sie sicher, dass das Gerät mit einem Sicherheitsabstand zu entzündlichen Materialien betrieben wird.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50cm zu den angrenzenden Flächen. Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
• Trennen Sie das Gerät vor Wartungsarbeiten oder dem Auswechseln des Leuchtmittels oder der Sicherung immer von der Stromquelle, und stellen Sie sicher, dass die Lampe nur durch eine Lampe des gleichen Typs ersetzt wird.
• Sichern Sie bei der Montage des Geräts dieses immer mit einem ordnungsgemäßen Sicherheitskabel.
• Tragen Sie das Gerät niemals am Kopf. Verwenden Sie die Tragegriffe.
• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts. Versuchen Sie nie selbst, dieses Gerät zu reparieren. Reparaturen müssen von entsprechend geschultem Fachpersonal durchgeführt werden, da sonst Schäden oder Fehlfunktionen auftreten können. Wenden Sie sich an den nächsten autorisierten Technischen Support. Verwenden Sie nur original Ersatzteile.
• Schließen Sie dieses Gerät niemals an einen Dimmer-Pack oder Regelwiderstand an.
• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
• Bei eingeschaltetem Gerät direkten Augenkontakt mit der Lichtquelle vermeiden.
• Um Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Vorsicht!

Die eingebauten Komponenten sind für den Kunden wartungsfrei. Öffnen Sie das Gehäuse nicht und versuchen Sie nicht selbst, Reparaturen vorzunehmen. Im unwahrscheinlichen Fall einer notwendigen Reparatur, wenden Sie sich bitte an den Technischen Support von Chauvet.

2. EINLEITUNG

Eigenschaften

• Derby-Effekt, 8-Kanal DMX-512-LED
• Verdunkelungs-/statischer/Stroboskopeffekt
- Einzelsteuerung roter, grüner und blauer LEDs innerhalb jedes Clusters (insgesamt 6)
- integrierte Auto-Programme per DMX-Modus
- integrierte Musiksteuerungs-Programme per Master/Slave- oder DMX-Modus
- Mit dem optionalen Hängebügel (XBRACKET) lassen sich mehrere Geräte zusammenmontieren
- Zusätzlicher Stromausgang: max. 27 Geräte bei 120 V (für Details, siehe Handbuch)

Übersicht DMX-Kanal-Zuweisung

Kanal	Beschreibung
1	LED-Cluster 1
2	LED-Cluster 2
3	LED-Cluster 3
4	LED-Cluster 4
5	LED-Cluster 5
6	LED-Cluster 6
7	Stroboskop
8	Auto-Programme

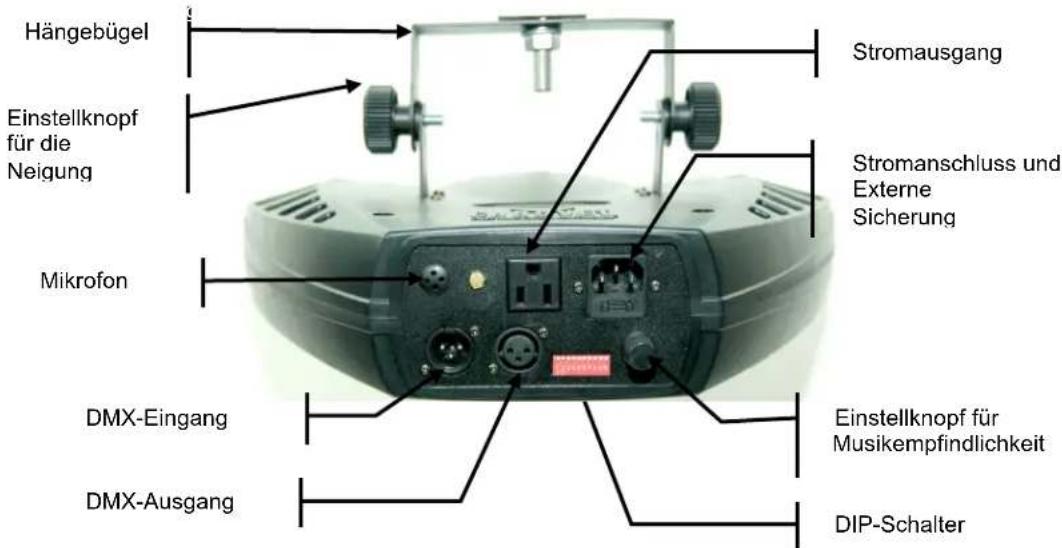

Produktüberblick

Hängebügel Einstellknopf für die Neigung Mikrofon DMX-Eingang DMX-Ausgang Stromausgang Stromanschluss und Externe Sicherung Einstellknopf für Musikempfindlichkeit DIP-Schalter

3. EINRICHTEN DES GERÄTS

Auswechseln der Sicherung

Trennen Sie das Gerät vor dem Auswechseln der Sicherung immer von der Stromquelle und ersetzen Sie

Mithilfe eines Flachkopfschraubendrehers hebeln Sie den Sicherungshalter aus seinem

Gehäuse heraus. Entfernen Sie die durchgebrannte Sicherung aus der Halterung und ersetzen Sie diese durch eine Sicherung des gleichen Typs. Setzen Sie den Sicherungshalter wieder ein, und schließen Sie das Gerät an das Stromnetz an.

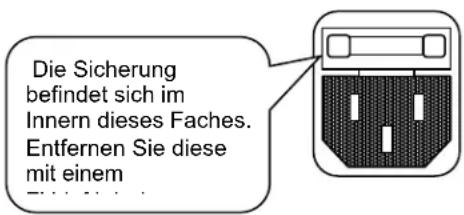

Die Sicherung befindet sich im Innern dieses Faches. Entfernen Sie diese mit einem

Serienschaltung der Geräte

Für Lichtshows mit einem oder mehreren Geräten per DMX 512-Controller oder zum Synchronisieren von Shows an einem oder mehreren Geräten im Master/Slave-Modus benötigen Sie eine serielle Datenverbindung. Die Gesamtanzahl der für alle Geräte in einer seriellen Datenverbindung erforderlichen Kanäle legt die Anzahl der Geräte fest, die die Datenverbindung unterstützen kann.

Wichtig: Geräte mit einer seriellen Datenverbindung müssen in Serie geschaltet werden. Um der Norm EIA-485 zu entsprechen, sollten nicht mehr als 32 Geräte mit einer Datenverbindung verbunden sein. Bei einer Verbindung von mehr als 32 Geräten mit einer seriellen Datenverbindung ohne Verwendung eines optisch isolierten DMX-Splitters kann es zu einer Verschlechterung des digitalen DMX-Signals kommen.

Serienschaltung der Geräte per Master/Slave

1. Verbinden Sie die 3-polige Steckerseite des DMX-Kabels mit der 3-poligen Buchse des ersten Geräts.
2. Verbinden Sie die 3-polige Buchse des vom ersten Gerät kommenden Kabels mit dem 3-poligen Stecker des Eingangs des nächsten Geräts. Verbinden Sie anschließend den Ausgang wie oben dargestellt mit dem Eingang des folgenden Geräts usw.

Es ist bei einem Master-Slave- und Stand-alone-Betrieb häufig erforderlich, dass das erste Gerät in der Reihe für diesen Zweck initialisiert wird, entweder über Einstellungen auf dem Bedienfeld oder per DIP-Schalter. Zudem kann bei den Geräten, die folgen, ebenfalls eine Einstellung auf "Slave" erforderlich sein. Im Abschnitt "Betriebsanweisungen" dieser Betriebsanleitung finden Sie die vollständigen Anweisungen für

Montage

Montagerichtung

Dieses Produkt kann in jeder sicheren Position befestigt werden, sofern für eine ausreichende Belüftung des Raumes gesorgt ist.

Hängende Montage

Es ist unbedingt darauf zu achten, dass der Ventilator bzw. die Strömungswege der Belüftung niemals behindert werden. Befestigen Sie das Gerät mit einer passenden Klemme des Typs C oder O. Stellen Sie den Winkel des Geräts ein, indem Sie beide Drehknöpfe lockern und das Gerät neigen. Ziehen Sie nach Erreichen der gewünschten Position beide Knöpfe wieder an.

• Berücksichtigen Sie bei der Auswahl des Installationsstandorts, dass Sie bequem das Leuchtmittel auswechseln und routinemäßige Wartungsarbeiten vornehmen können.
  • Verwenden Sie immer Sicherheitskabel.
• Montieren Sie das Gerät nicht an Orten, wo es Regen, hoher Luftfeuchtigkeit, extremen Temperaturschwankungen oder einer eingeschränkten Belüftung ausgesetzt ist.

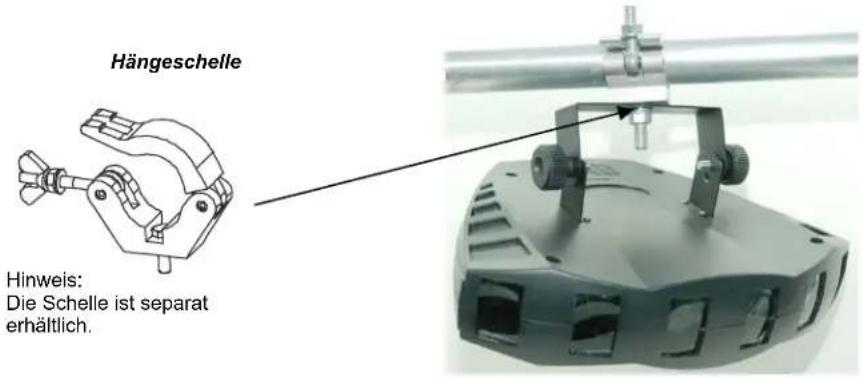

Hängeschelle Hinweis: Die Schelle ist separat erhältlich.

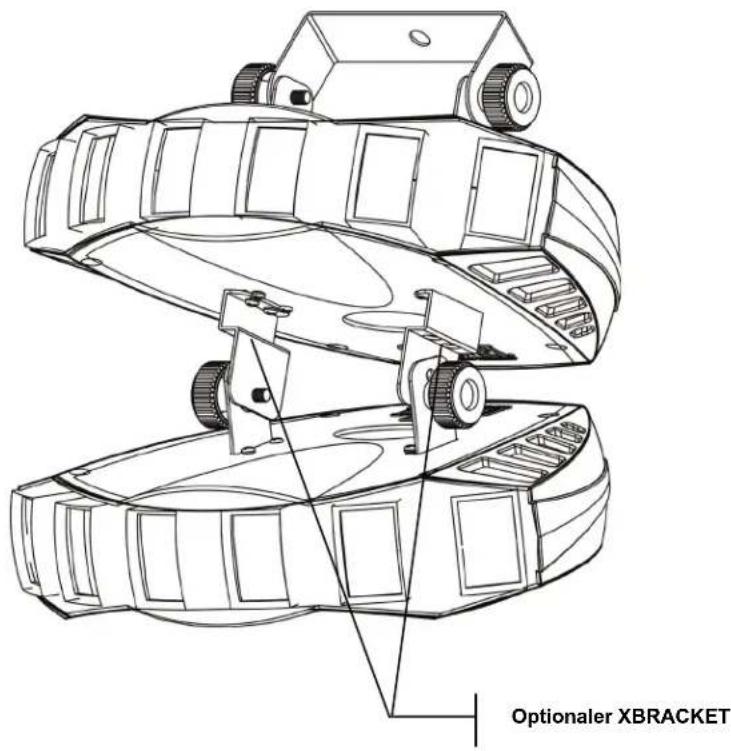

Stapeln

Der Derby X™ kann – bei Verwendung mehrerer Geräte und mit dem optionalen Hängebügel (XBRACKET) – gestapelt werden. Dieser Bügel kann über Chauvet bezogen werden.

Der gelieferte Bügelsatz enthält 2 Bügel (wie unten angezeigt) sowie 4 Schrauben für die Befestigung am Boden des Geräts.

Hinweis: Bei der Montage dieses Bügels müssen Sie die Unterlegscheiben und den Bügelfeststellknopf zum Befestigen eines Geräts mit einem anderen Gerät verwenden.

Hinweis: Es können maximal 4 Geräte gestapelt werden.

Optionaler XBRACKET

4. BETRIEBSANWEISUNGEN

Stand-alone-Modus (Musiksteuerung):

In diesem Modus können Sie ein einzelnes Gerät zur Musik oder laufen lassen; alternativ können Sie es in Auto-Modus automatisch betreiben.

1) Stellen Sie die DIP-Schalter in die Position Off (Aus).

Modus

DIP-Schalter

Musiksteuerung 10 = Aus

2) Das Gerät reagiert im Musiksteuerungs-Modus über das eingebaute Mikrofon auf die tiefen Frequenzen der Musik.
3) Mit dem Einstellknopf für die Musikempfindlichkeit auf der Rückseite des Geräts verändern Sie im Musiksteuerungs-Modus die Empfindlichkeit gegenüber der Musik. Wenn Sie den Knopf entgegen dem Uhrzeigersinn drehen, verringern Sie die Empfindlichkeit, ein Drehen im Uhrzeigersinn erhöht die Empfindlichkeit.

Master/Slave-Modus (Master-Musiksteuerung)

In diesem Modus lassen sich bis zu 32 Geräte miteinander verbinden und ohne Controller betreiben.

1) Schließen Sie die Geräte in Serie mit standardmäßigen DMX-Kabeln über die an der Rückseite befindlichen DMX-Anschluss zusammen. Bei längeren Kabeln empfiehlt sich die Verwendung einer Abschlussschaltung am letzten Gerät.
2) Wählen Sie ein Gerät aus, das als Master betrieben werden soll. Stellen Sie die DIP-Schalter auf dem Gerät in die Position "Master". Das Gerät muss das erste Gerät in der Reihe sein. Schließen Sie dann einfach die Geräte über DMX-Kabel zusammen.

Modus

DIP-Schalter

Master-Musiksteuerung

10 = Aus

3) Schalten Sie den Schalter auf den Slave-Geräten in die Position "Slave", damit diese synchron zum Master-Gerät reagieren.

Modus DIP-Schalter

Slave 1 = Ein, 10 = Ein

DMX-Modus

Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" auf der Website www.chauvetlighting.com herunter.

1) Stellen Sie die DIP-Schalter auf "DMX-Modus" ein.

Modus

DIP-Schalter

DMX 10 = Ein

2) Schließen Sie den DMX-Controller am Gerät an.
3) Stellen Sie die Startadresse gemäß dem Binärcode ein.

DMX-Kanal-Werte

Kanal	Wert	Funktion
1		Cluster-Steuerung
	000 ⇌ 010	Keine Funktion
2	011 ⇌ 045	rot
	046 ⇌ 080	grün
3	081 ⇌ 115	blau
	116 ⇌ 150	rot/grün
	151 ⇌ 185	rot/blau
5	186 ⇌ 220	grün/blau
	221 ⇌ 255	rot/grün/blau
6
7		Stroboskopeffekt
	000 ⇌ 010	Keine Funktion
	011 ⇌ 255	Stroboskop 0-100 %
8		Geschwindigkeit des Auto-Programms
	000 ⇌ 010	Keine Funktion
	011 ⇌ 024	Auto 1
	025 ⇌ 038	Auto 2
	039 ⇌ 052	Auto 3
	053 ⇌ 066	Auto 4
	067 ⇌ 080	Auto 5
	081 ⇌ 094	Auto 6
	095 ⇌ 108	Auto 7
	109 ⇌ 122	Auto 8
	123 ⇌ 136	Auto 9
	137 ⇌ 150	Auto 10
	151 ⇌ 164	Auto 11
	165 ⇌ 178	Auto 12
	179 ⇌ 192	Auto 13
	193 ⇌ 206	Auto 14
	207 ⇌ 220	Auto 15
	221 ⇌ 250	Auto 16
	251 ⇌ 255	Audio-Auslöser

Einrichten der Startadresse

Richten Sie die Startadresse mit der in der Regel am Boden des Geräts befindlichen Gruppe DIP-Schalter ein. Jeder DIP-Schalter repräsentiert einen bestimmten Wert. Durch Hinzufügen des Wertes jedes Schalters in der Position "ON" wird die Startadresse bereitgestellt. Finden Sie heraus, welche Schalter bei welcher spezifischen Startadresse auf "ON" gestellt werden müssen. Bestimmen Sie dazu, welche Schalter-Werte den Wert der Adresse ergeben, und schalten Sie diese Schalter ein. Gehen Sie dabei wie folgt vor:

1) Bestimmen Sie den größten Schalter-Wert, der kleiner ist als die Startadresse. Schalten Sie diesen Schalter ein.
2) Subtrahieren Sie den Wert des gerade eingeschalteten Schalters von der Nummer der Startadresse.
3) Bestimmen Sie den größten Schalter-Wert, der kleiner ist als der Rest der vorherigen Subtraktion. Schalten Sie diesen Schalter ein.
4) Subtrahieren Sie den Wert des gerade eingeschalteten Schalters vom Rest der vorherigen Subtraktion.
5) Wiederholen Sie die Schritte 3 und 4, bis Sie einen Rest von Null haben.

Beispiel für eine Startadresse

Adresse 10Schalter Nr. 4 = 8Schalter Nr. 2 = 2Gesamt = 10
	256	128	64	32	16	8	4	N	1
	9	8	7	6	5	4	3	2	1
									ONOFF
Adresse 24Schalter Nr. 5 = 16Schalter Nr. 4 = 8Gesamt = 24
	256	128	64	32	16	8	4	N	1
	9	8	7	6	5	4	3	2	1
									ONOFF
Auflösen der Adresse mit einfachen mathematischen Mitteln.Adresse 233	233 – (128) = 105, DIP Nr. 8 aus "ON"105 – (64) = 41, DIP Nr. 7 aus "ON"41 – (32) = 9, DIP Nr. 6 aus "ON"9 – (8) = 1, DIP Nr. 4 aus "ON"1 – (1) = 0, DIP Nr. 1 aus "ON"								DIP-SCHALTER(DMX-WERT)
									112344851663276481289256

DMX-Schnellübersichtstabelle
Schnellübersichtstabelle DMX-Adressen
Position DIP-Schalter

DMX-DIP-SCHALTER-STELLUNG0=AUS1=EINX=AUS oder EIN					Nr.9	0	0	0	0	0	0	1	1	1	1	1
					Nr.8	0	0	0	1	1	1	0	0	0	0	1	1
					Nr.7	0	0	1	1	0	0	1	1	0	0	1	1
					Nr.6	0	1	0	1	0	1	0	1	0	1	0	1
Nr.1	Nr.2	Nr.3	Nr.4	Nr.5
0	0	0	0	0			32	64	96	128	160	192	224	256	288	320	352	384	416	448	480
1	0	0	0	0		1	33	65	97	129	161	193	225	257	289	321	353	385	417	449	481
0	1	0	0	0		2	34	66	98	130	162	194	226	258	290	322	354	386	418	450	482
1	1	0	0	0		3	35	67	99	131	163	195	227	259	291	323	355	387	419	451	483
0	0	1	0	0		4	36	68	100	132	164	196	228	260	292	324	356	388	420	452	484
1	0	1	0	0		5	37	69	101	133	165	197	229	261	293	325	357	389	421	453	485
0	1	1	0	0		6	38	70	102	134	166	198	230	262	294	326	358	390	422	454	486
1	1	1	0	0		7	39	71	103	135	167	199	231	263	295	327	359	391	423	455	487
0	0	0	1	0		8	40	72	104	136	168	200	232	264	296	328	360	392	424	456	488
1	0	0	1	0		9	41	73	105	137	169	201	233	265	297	329	361	393	425	457	489
0	1	0	1	0		10	42	74	106	138	170	202	234	266	298	330	362	394	426	458	490
1	1	0	1	0		11	43	75	107	139	171	203	235	267	299	331	363	395	427	459	491
0	0	1	1	0		12	44	76	108	140	172	204	236	268	300	332	364	396	428	460	492
1	0	1	1	0		13	45	77	109	141	173	205	237	269	301	333	365	397	429	461	493
0	1	1	1	0		14	46	78	110	142	174	206	238	270	302	334	366	398	430	462	494
1	1	1	1	0		15	47	79	111	143	175	207	239	271	303	335	367	399	431	463	495
0	0	0	0	1		16	48	80	112	144	176	208	240	272	304	336	368	400	432	464	496
1	0	0	0	1		17	49	81	113	145	177	209	241	273	305	337	369	401	433	465	497
0	1	0	0	1		18	50	82	114	146	178	210	242	274	306	338	370	402	434	466	498
1	1	0	0	1		19	51	83	115	147	179	211	243	275	307	339	371	403	435	467	499
0	0	1	0	1		20	52	84	116	148	180	212	244	276	308	340	372	404	436	468	500
1	0	1	0	1		21	53	85	117	149	181	213	245	277	309	341	373	405	437	469	501
0	1	1	0	1		22	54	86	118	150	182	214	246	278	310	342	374	406	438	470	502
1	1	1	0	1		23	55	87	119	151	183	215	247	279	311	343	375	407	439	471	503
0	0	0	1	1		24	56	88	120	152	184	216	248	280	312	344	376	408	440	472	504
1	0	0	1	1		25	57	89	121	153	185	217	249	281	313	345	377	409	441	473	505
0	1	0	1	1		26	58	90	122	154	186	218	250	282	314	346	378	410	442	474	506
1	1	0	1	1		27	59	91	123	155	187	219	251	283	315	347	379	411	443	475	507
0	0	1	1	1		28	60	92	124	156	188	220	252	284	316	348	380	412	444	476	508
1	0	1	1	1		29	61	93	125	157	189	221	253	285	317	349	381	413	445	477	509
0	1	1	1	1		30	62	94	126	158	190	222	254	286	318	350	382	414	446	478	510
1	1	1	1	1		31	63	95	127	159	191	223	255	287	319	351	383	415	447	479	511

Position DIP-Schalter
DMX-Adresse

Fehlerbehebung

Problem Mögliche Lösung
1 oder mehrere LEDs leuchten nicht	Reinigen Sie regelmäßig das Gerät, um solche Ausfälle zu vermeiden. Dieses Gerät wird konvektionsgekühlt, was bedeutet, dass nur bei einer sauberen und rückstandsfreien Oberfläche eine ordnungsgemäße Kühlung gewährleistet ist
	Es kann eine LED ausgefallen sein, wodurch ein offener Stromkreis entstanden ist. In diesem Fall leuchten alle roten, grünen oder blauen LEDs in einem einzigen Modus nicht mehr. Dies bedeutet nicht, dass die LEDs ausgefallen sind, der Stromkreis ist jedoch eine Serienschaltung.
	Es kann eine LED ausgefallen sein, wodurch ein Kurzschluss entstanden ist. In diesem Fall funktioniert nur die fehlerhafte LED nicht. Dies bedeutet nicht, dass die LEDs ausgefallen sind, der Stromkreis ist jedoch eine Serienschaltung.
	Hinweis: Bei einem Ausfall der LED kann ein Ersatz-LED PCB direkt über Chauvet bestellt werden. Teilenummer: P222-DERBYX
1 oder mehrere LEDs leuchten nicht ausreichend	Prüfen Sie, ob die Linsenbaugruppe richtig installiert ist. Wenn die Linsenbaugruppe nicht ordnungsgemäß über den LEDs ausgerichtet ist, kann keine vollständige Projizierung erfolgen.- Siehe den Abschnitt zur Montage der Linsenbaugruppe.
	Hinweis: Bei einem Ausfall der LED kann ein Ersatz-LED PCB direkt über Chauvet bestellt werden. Teilenummer: P222-DERBYX
Trennschalter/Sicherung löst aus bzw. brennt immer durch	Prüfen Sie die Gesamtbelastung des elektrischen Stromkreises.
	Prüfen Sie auf Kurzschluss in den elektrischen Leitungen (intern und/oder extern).
Gerät hat keinen Strom	Überprüfen Sie die Sicherung des Geräts (intern).
	Überprüfen Sie, ob an den Eingängen Strom anliegt.
	Hinweis: Bei einem Ausfall des automatischen Vorschaltgeräts kann das Gerät zur Reparatur eingeschickt werden; es kann jedoch auch ein Ersatzgerät direkt über Chauvet bestellt werden.Teilenummer: P140-DERBYX
Das Gerät reagiert nicht auf DMX	Überprüfen Sie die Einstellungen des Bedienfelds hinsichtlich einer korrekten Adressierung.
	Überprüfen Sie die DMX-Kabel.
	Überprüfen Sie die Polaritätseinstellungen am Controller.
	Überprüfen Sie die Kabelverbindungen.
	Wenden Sie sich an den Service-Techniker.
	Siehe Seite 10 für die richtigen Einstellungen zum Betrieb im DMX-Modus.
	Hinweis: Bei einem Ausfall des Master PCB kann ein Ersatz-PCB direkt über Chauvet bestellt werden. Teilenummer: P172-DERBYX
Signalverlust	Verwenden Sie ausschließlich DMX-Kabel.
	Installieren Sie einen Leitungsabschluss.
	Hinweis: Halten Sie die DMX-Kabel getrennt von den Stromkabeln oder den Schwarzlichtern.
Problem mit Stand-alone-Betrieb	Für Details zu den korrekten Einstellungen und Verbindungen, siehe Seiten 8 und 10.

Sollten nach Durchführung dieser Abhilfemaßnahmen immer noch Probleme auftreten, wenden Sie sich an den Technischen Support von Chauvet unter der Adresse auf der nächsten Seite.

5. ANHANG

Allgemeine Wartungsarbeiten

Zum Erhalt der optimalen Leistungsfähigkeit und der Minimierung der Abnutzung sollten Sie Geräte häufig reinigen. Bei der Festlegung dieser Häufigkeit spielen Gebrauch und Umgebung eine wichtige Rolle. Im Allgemeinen sollten Geräte mindestens zweimal pro Monat gereinigt werden. Staubablagerungen reduzieren die Lichtabgabe und können zu Überhitzung führen. Dies kann die Lebensdauer des Leuchtmittels reduzieren und die mechanische Abnutzung beschleunigen. Vergewissern Sie sich vor der Wartung des Geräts, dass dieses ausgeschaltet ist.

Trennen Sie das Gerät vom Stromnetz. Verwenden Sie einen Staubsauger (oder Druckluft) sowie eine weiche Bürste, um den Staub in den Lüftungsbereichen und inneren Bauteilen zu entfernen. Reinigen Sie, sobald das Gerät abgekühlt ist, alle Linsen mit einem milden Glasreiniger oder mit Isopropylalkohol und einem weichen, faserfreien Baumwolltuch oder Linsenreinigungstuch. Geben Sie die Lösung auf das Tuch und wischen Sie die Rückstände in Richtung der Außenseiten der Linsen ab. Polieren Sie sorgfältig diese optischen Oberflächen, bis alle Schmutzfilme und Fasern verschwunden sind.

Die Reinigung der inneren und äußeren Linsen und/oder Spiegel ist periodisch durchzuführen, um eine optimale Lichtabgabe zu gewährleisten. Die Häufigkeit der Reinigung hängt von der Umgebung ab, in der das Gerät betrieben wird. Dampf, Rauchpartikel oder ausgesprochen verunreinigte Umgebungen können zu einer erhöhten Schmutzablagerung auf der Optik führen. Reinigen Sie die Optik mit einem weichen Stofftuch und handelsüblichem Glasreiniger. - Trocknen Sie die Teile immer sorgfältig. - Reinigen Sie die äußeren Linsen mindestens einmal aller 20 Tage. Reinigen Sie die inneren Linsen mindestens einmal aller 30/60 Tage.

Rücksendungen

Waren sind unfrei und in der Originalverpackung zurückgesandt werden; Rückholzettel werden nicht ausgestellt. Das Paket muss gut leserlich mit einer Warenrücksendegenehmigungsnummer (RMA) versehen sein. Ohne RMA zurückgesandte Waren werden nicht angenommen. Wenden Sie sich an Chauvet, um vor dem Versand des Geräts eine RMA anzufordern. Seien Sie darauf vorbereitet, die Modellnummer, Seriennummer und eine kurze Beschreibung des Grundes für das Zurückschicken angeben zu können. Das Gerät muss ordnungsgemäß verpackt sein; Schäden, die durch unsachgemäßes Verpacken entstanden sind, liegen in der Verantwortung des Kunden. Chauvet behält sich das Recht vor, nach eigenem Ermessen über Reparatur oder Ersatz der Ware zu befinden. Eine ordnungsgemäße FedEx-Verpackung oder eine doppelte Verpackung wird empfohlen.

Hinweis: Wenn Sie eine RMA erhalten haben, schreiben Sie klar und deutlich folgende Informationen auf einen Bogen Papier und legen ihn in die Verpackung:

1) Ihr Name
2) Ihre Adresse
3) Ihre Telefonnummer
4) Die RMA
5) Eine kurze Beschreibung der Symptome

Schadensmeldung

Bei etwaigen Transportschäden haftet das Transportunternehmen; daher ist bei Schäden unmittelbar nach Erhalt der Waren das Transportunternehmen darüber in Kenntnis zu setzen. Der Kunde ist bei etwaigen Transportschäden verantwortlich für die Schadensmeldung und die Geltendmachung von Schadensersatzforderungen gegenüber dem Transportunternehmen. Bei anderen Forderungen, wie z. B. bei fehlenden Komponenten oder Teilen, Schäden, die nicht durch den Transport entstanden sind, muss der Anspruch innerhalb von sieben (7) Tagen ab Erhalt der Waren geltend gemacht werden.

Technische Daten

GEWICHT & ABMESSUNGEN

Länge 11,9 in (302 mm)

Gewicht....4 lbs (1,8 kg)

LEISTUNGSAUFNAHME

Vorschaltgerät, das automatisch die anliegende Spannung erkennt.... 100-240 VAC, 50/60 Hz

Sicherung....F1A 250 V

Leistungsaufnahme....24 V (0,2 A) max. bei 120 V

Einschaltstrom....(0,2 A) bei 120 V

Leistungsabgabe....27 Geräte max. bei 120 V

LEUCHTQUELLE

LED....90 (30 rote, 30 grüne, 30 blaue) 100.000 Betriebsstunden

FOTOOPTIK

Abdeckungswinkel 96°

WÄRMEENTWICKLUNG

Maximale Umgebungstemperatur 104 °F (40 °C)

STEUERUNG UND PROGRAMMIERUNG

Dateneingang....3-poliger XLR-Stecker mit Verriegelung

Datenausgang....3-polige XLR-Buchse mit Verriegelung

Stiftkonfiguration für Daten.... Pin 1 Abschirmung, Pin 2 (-), Pin 3 (+)

Protokolle DMX-512 USITT

DMX-Kanäle 8

BESTELLINFORMATIONEN

Derby X ^TM DERBYX

Optionaler Hängebügel ....XBRACKET

GARANTIEBESTIMMUNGEN

Garantie 2-jährige eingeschränkte Garantie

1. VOORDAT U BEGINT

Wat is er inbegrepen

Derby X™
Stroomkabel

GEWICHT EN AFMETINGEN

Lengte	302 mm
Breedte	382 mm
Hoogte	187 mm
Gewicht	1,8 kg

VERMOGEN
