LED Pinspot 2 - Effektmaschine Chauvet - Kostenlose Bedienungsanleitung

Produkttyp	Effektmaschine – LED-Spot
Marke	Chauvet
Modell	LED Pinspot 2
Abmessungen (L × B × H)	200 × 110 × 150 mm (7,87 × 4,33 × 5,90 Zoll)
Gewicht	0,4 kg (0,8 lb)
Stromversorgung	100–240 V~, 50/60 Hz, universell
Betriebsstrom	0,1 A
Lichtquelle	1 weiße LED mit 3 W
LED-Lebensdauer	50 000 Stunden
Abstrahlwinkel	5° (eingebaut) oder 9° (im Lieferumfang)
Beleuchtungsstärke @ 2 m	5 700 Lux (5°) / 1 335 Lux (9°)
Max. Außentemperatur	40 °C (104 °F)
Kühlung	Konvektion
Schutzart	Nur für Innenräume (IP nicht angegeben)
Lieferumfang	Projektor, zusätzliche Linse (9°), Satz mit 4 Farbfolien, Aufhängevorrichtung, Schnellreferenzanleitung
Anschlüsse	Festes Netzkabel (Typ je nach Region)
Sicherheit	Gerät nicht öffnen, nicht in die Lichtquelle blicken, bei Montage in der Höhe Sicherungsseil verwenden, nicht an Dimmer anschließen
Wartung	Vor Reinigung Netzstecker ziehen; trockenes, fusselfreies Tuch verwenden
Verwendung	Professionell, Innenbereich
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; Hersteller kontaktieren

Häufig gestellte Fragen - LED Pinspot 2 Chauvet

Wie wechsle ich die Linse des LED Pinspot 2?

Entfernen Sie den Haltering durch Drehen gegen den Uhrzeigersinn. Ersetzen Sie die Linse durch die mitgelieferte 9°-Linse. Setzen Sie den Halring unbedingt wieder ein, damit die Linse nicht in der Höhe herunterfällt.

Kann ich diesen Projektor mit einem Dimmer verwenden?

Nein, schließen Sie diesen Projektor niemals an einen Dimmer oder Rheostat an. Dies könnte das Gerät beschädigen und die Garantie aufheben.

Welches Sicherungsseil wird empfohlen?

Verwenden Sie ein geeignetes Sicherungsseil, z. B. das Modell CH-05 von Chauvet. Führen Sie es durch die Montagehalterung und befestigen Sie es an einer tragfähigen Struktur.

Wie installiere ich die Farbfolien?

Entfernen Sie den Haltering, um Zugang zur Linse zu erhalten. Legen Sie die Folie zwischen Linse und Ring, dann schrauben Sie den Ring wieder fest. Stellen Sie sicher, dass er richtig sitzt.

Welche Netzspannung wird benötigt?

Das Gerät akzeptiert eine universelle Spannung von 100 bis 240 V~, 50/60 Hz. Es passt sich automatisch an.

Kann ich diesen Projektor im Außenbereich verwenden?

Nein, dieser Projektor ist nur für den Innenbereich konzipiert. Setzen Sie ihn nicht Regen, Feuchtigkeit oder Temperaturen über 40 °C aus.

Welcher Mindestsicherheitsabstand für das Auge?

Blicken Sie nicht aus weniger als 2,7 Metern (8,86 Fuß) in die Lichtquelle. Bei größerem Abstand ist längeres Hinsehen unbedenklich.

Wie reinige ich das Gerät?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch. Keine scheuernden oder flüssigen Reinigungsmittel verwenden.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie zuerst, ob das Netzkabel richtig eingesteckt ist und die Steckdose Strom führt. Wenn das Problem bestehen bleibt, wenden Sie sich an einen qualifizierten Techniker. Öffnen Sie das Gerät niemals selbst.

Wo finde ich Ersatzteile?

Ersatzteile (Linsen, Folien) sind bei Ihrem Chauvet-Händler oder dem Kundendienst erhältlich. Verwenden Sie nur Originalteile.

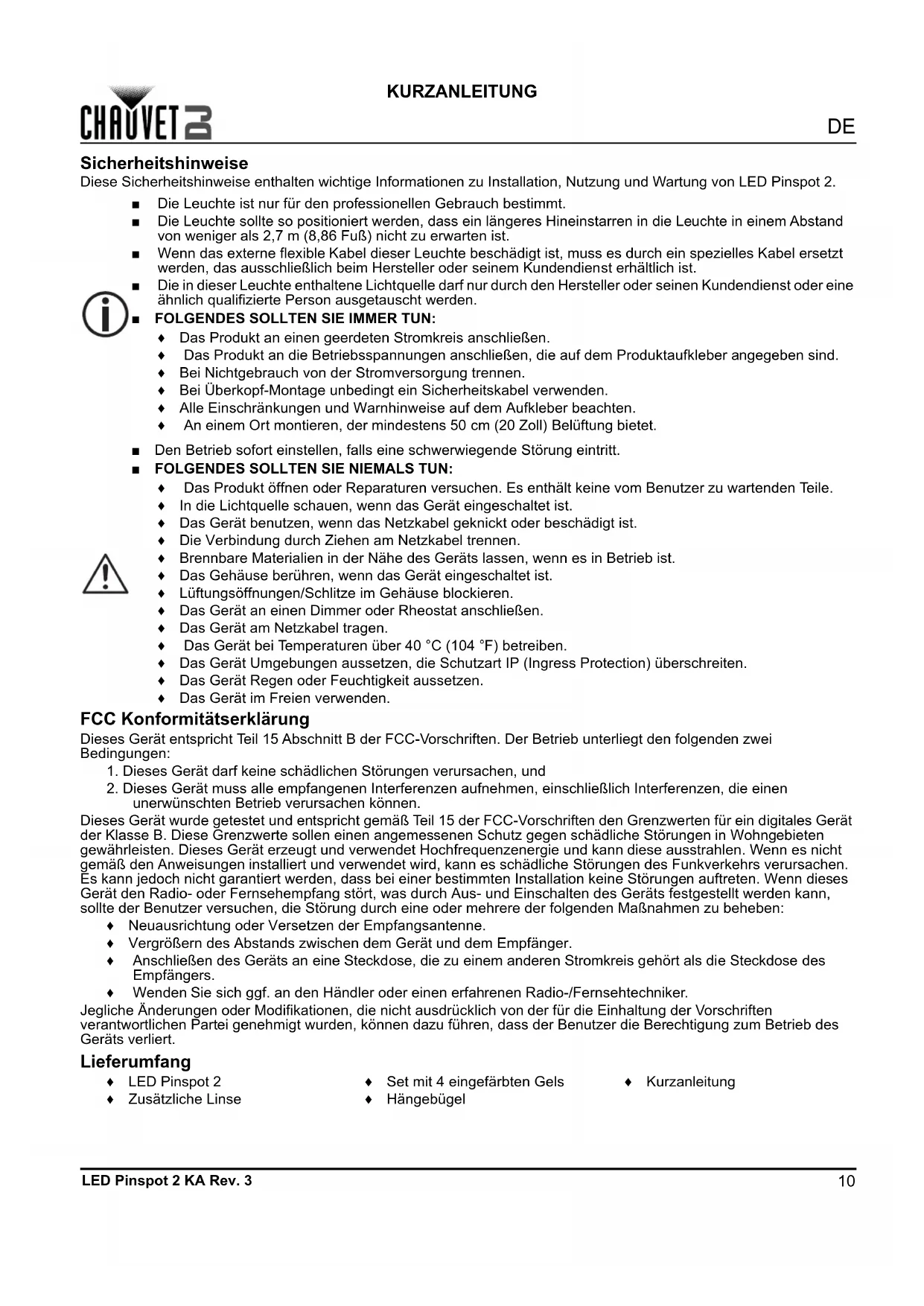

BEDIENUNGSANLEITUNG LED Pinspot 2 Chauvet

Diese Sicherheitshinweise enthalten wichtige Informationen zu Installation, Nutzung und Wartung von LED Pinspot 2.

■ Die Leuchte ist nur für den professionellen Gebrauch bestimmt.
■ Die Leuchte sollte so positioniert werden, dass ein längeres Hineinstarren in die Leuchte in einem Abstand von weniger als 2,7 m (8,86 Fuß) nicht zu erwarten ist.
■ Wenn das externe flexible Kabel dieser Leuchte beschädigt ist, muss es durch ein spezielles Kabel ersetzt werden, das ausschließlich beim Hersteller oder seinem Kundendienst erhältlich ist.
■ Die in dieser Leuchte enthaltene Lichtquelle darf nur durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ausgetauscht werden.

■ FOLGENDES SOLLTEN SIE IMMER TUN:

Das Produkt an einen geerdeten Stromkreis anschließen.
Das Produkt an die Betriebsspannungen anschließen, die auf dem Produktaufkleber angegeben sind.
♦ Bei Nichtgebrauch von der Stromversorgung trennen.
♦ Bei Überkopf-Montage unbedingt ein Sicherheitskabel verwenden.
♦ Alle Einschränkungen und Warnhinweise auf dem Aufkleber beachten.
An einem Ort montieren, der mindestens 50 cm (20 Zoll) Belüftung bietet.

■ Den Betrieb sofort einstellen, falls eine schwerwiegende Störung eintritt.

■ FOLGENDES SOLLTEN SIE NIEMALS TUN:

Das Produkt öffnen oder Reparaturen versuchen. Es enthält keine vom Benutzer zu wartenden Teile.
In die Lichtquelle schauen, wenn das Gerät eingeschaltet ist.
Das Gerät benutzen, wenn das Netzkabel geknickt oder beschädigt ist.
♦ Die Verbindung durch Ziehen am Netzkabel trennen.
♦ Brennbare Materialien in der Nähe des Geräts lassen, wenn es in Betrieb ist.
Das Gehäuse berühren, wenn das Gerät eingeschaltet ist.
- Lüftungsöffnungen/Schlitze im Gehäuse blockieren.
Das Gerät an einen Dimmer oder Rheostat anschließen.
Das Gerät am Netzkabel tragen.
Das Gerät bei Temperaturen über 40 °C (104 °F) betreiben.
Das Gerät Umgebungen aussetzen, die Schutzart IP (Ingress Protection) überschreiten.
Das Gerät Regen oder Feuchtigkeit aussetzen.
Das Gerät im Freien verwenden.

FCC Konformitätserklärung

Dieses Gerät entspricht Teil 15 Abschnitt B der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerät darf keine schädlichen Störungen verursachen, und
2. Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

Dieses Gerät wurde getestet und entspricht gemäß Teil 15 der FCC-Vorschriften den Grenzwerten für ein digitales Gerät der Klasse B. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in Wohngebieten gewährleisten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen des Funkverkehrs verursachen. Es kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät den Radio- oder Fernsehempfang stört, was durch Aus- und Einschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

♦ Neuausrichtung oder Versetzen der Empfangsantenne.
♦ Vergrößern des Abstands zwischen dem Gerät und dem Empfänger.
Anschließen des Geräts an eine Steckdose, die zu einem anderen Stromkreis gehört als die Steckdose des Empfängers.
♦ Wenden Sie sich ggf. an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betrieb des Geräts verliert.

Lieferumfang

LED Pinspot 2
♦ Zusätzliche Linse

♦ Set mit 4 eingefärbten Gels

♦ Hängebügel

♦ Kurzanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

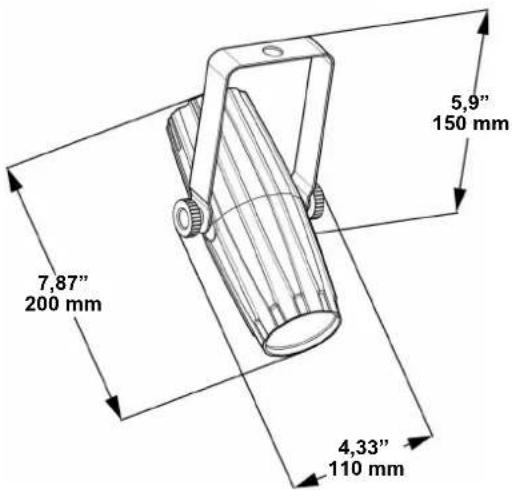

Product Dimensions

7,87" 200 mm 5,9" 150 mm 4,33" 110 mm

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch.

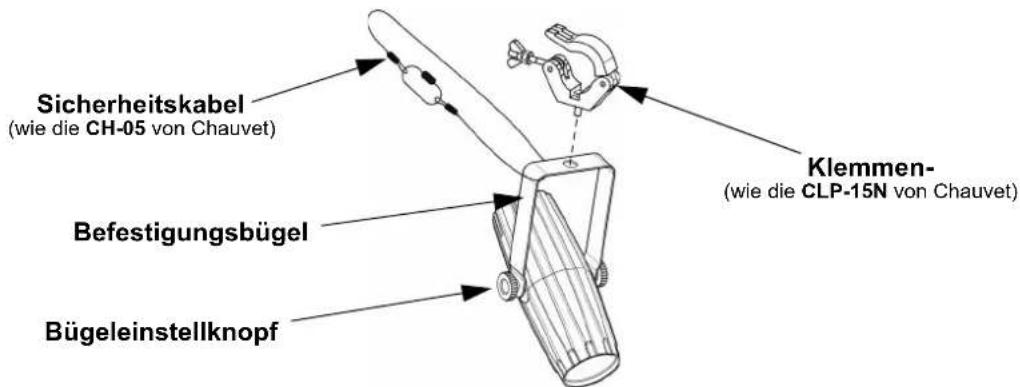

Montageansicht

Sicherheitskabel (wie die CH-05 von Chauvet) Befestigungsbügel Bügeleinstellknopf Klemmen- (wie die CLP-15N von Chauvet)

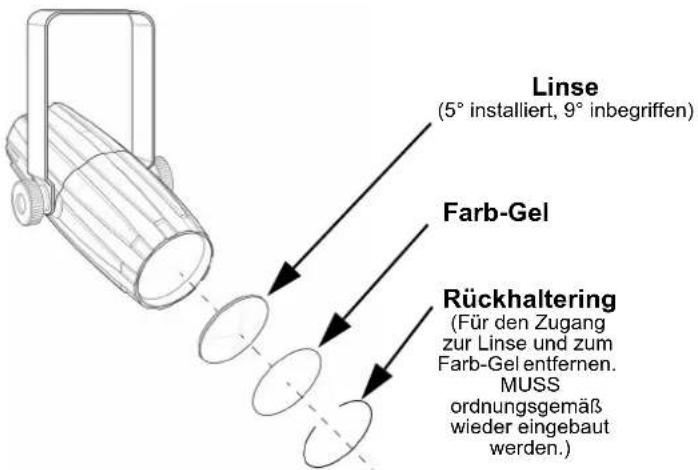

Auswechseln der Linse

Linse (5° installiert, 9° inbegriffen) Farb-Gel Rückhaltering (Für den Zugang zur Linse und zum Farb-Gel entfernen. MUSS ordnungsgemäß wieder eingebaut werden.)

Ist der Rückhaltering korrekt eingepasst, kann die Linse herausfallen. Dies stellt ein Sicherheitsrisiko bei der Montage über Kopf dar.

Technische Daten

Abmessungen und Gewicht

Länge Breite Höhe Gewicht

200 mm (7,87 Zoll) 110 mm (4,33 Zoll) 150 mm (5,90 Zoll) 0,4 kg (0,8 lb)

Hinweis: Abmessungen in Zoll sind gerundet.

Leistungsaufnahme

Netzteiltyp Bereich Spannungsschalter

Schaltend 100–240 V, 50/60 Hz Autom. Spann.-Erkennung

Parameter 120 V, 60 Hz 230 V, 50 Hz

Stromverbrauch 6 W	7 W
etriebsstromstärke	0,1 A	0,1 A

I/O-Eingangsbuchse	USA/Kanada	GB/weltweit
ngeklemmtes Netzkabel	Edison (USA) Lokaler Stecker

Leuchtquelle

Typ	Farbe	Menge	Leistungsaufnahme	Strom	Dauer
LED	Weiß	1	3 W	700 mA	50,000 Stunden

Lichttechnik

Abstrahlwinkel	Beleuchtungsstärke bei 2 m
5° (installiert)	5.700 lux
9° (inbegriffen) 1.335 lux

Wärmeentwicklung

Max. externe Temp.	Kühlung
40 °C (104 °F) Konvektion

Bestellung

Produktbezeichnung	Artikelcode	UPC-Nummer
LED Pinspot 2	07051488	781462218362
